Typ produktu	Bezdrátový subwoofer
Značka	Samsung
Model	SWA-W700
Rozměry (Š x V x H)	320,0 x 338,3 x 320,0 mm
Hmotnost	14,6 kg
Reproduktor	1 x 254 mm (10 palců), 4 ohmy
Výkon bezdrátového přenosu	Max. 25 mW (5,725 – 5,825 GHz)
Provozní teplota	+5 °C až +35 °C
Provozní vlhkost	10 % až 75 %
Napájení	AC (síťový adaptér, zkontrolujte štítek)
Kompatibilita	Soundbary Samsung kompatibilní s bezdrátovým klíčem
Konektivita	Bezdrátově přes bezdrátový klíč (port WIRELESS)
LED indikátor	LINK (modrá: připojeno, červená: chyba, bliká: pohotovostní režim)
Montáž na zeď	Volitelná (držák WMN300SB, není součástí dodávky)
Údržba	Čistěte suchým měkkým hadříkem; nepoužívejte chemikálie
Bezpečnost	Neotvírejte zařízení; odpojte při bouřce nebo dlouhodobém nepoužívání; neblokujte ventilaci
Obsah balení	Subwoofer, bezdrátový klíč, šrouby (2), držáky klíče, napájecí kabel, manuál

Často kladené otázky - SWAW700 SAMSUNG

Jak připojit SWA-W700 k mému soundbaru Samsung?

Pro připojení subwooferu jej nejprve zapojte do sítě. Indikátor LINK bliká modře. Vložte bezdrátový klíč do portu WIRELESS na soundbaru. Vypněte a znovu zapněte soundbar, poté podržte tlačítko VOL na dálkovém ovladači po dobu 5-6 sekund, dokud se nezobrazí ID SET. Indikátor subwooferu se rozsvítí modře, když je připojení navázáno.

Co dělat, když indikátor LINK bliká modře?

Modré blikání znamená, že subwoofer je v pohotovostním režimu a hledá připojení. Ujistěte se, že soundbar je zapnutý, a zopakujte postup ID SET (kroky 3 až 6). Pokud problém přetrvává, zkontrolujte, zda je klíč správně vložen a zda je soundbar kompatibilní.

Co znamená červený indikátor LINK?

Stálá červená znamená selhání připojení. Zkontrolujte, zda je soundbar zapnutý. Stiskněte tlačítko ID SET na zadní straně subwooferu perem po dobu 5-6 sekund, dokud indikátor nezačne blikat modře, poté opakujte postup připojení.

Jak provést postup ID SET?

Po zapnutí soundbaru použijte dálkový ovladač soundbaru: podržte tlačítko VOL po dobu 5 až 6 sekund. Na obrazovce soundbaru se zobrazí zpráva ID SET. Subwoofer se automaticky připojí, pokud indikátor LINK zůstane modrý.

Mohu použít subwoofer s nesamsungovským soundbarem?

Ne, dodaný bezdrátový klíč je kompatibilní pouze s konkrétními soundbary Samsung. Nepřipojujte klíč k jinému zařízení, jako je smartphone nebo PC.

Jaké jsou rozměry subwooferu SWA-W700?

Rozměry subwooferu jsou šířka 320,0 mm, výška 338,3 mm a hloubka 320,0 mm. Hmotnost je 14,6 kg.

Jak čistit subwoofer?

Nejprve odpojte napájecí kabel. Čistěte suchým měkkým hadříkem. Nikdy nepoužívejte chemikálie jako alkohol, benzen nebo čisticí prostředky, protože mohou poškodit povrch.

Kam umístit subwoofer pro nejlepší kvalitu zvuku?

Umístěte subwoofer na stabilní rovný povrch, alespoň 7-10 cm od stěn pro správné větrání. Vyhněte se přímému slunečnímu záření nebo zdrojům tepla. Pro optimální zvuk jej umístěte poblíž soundbaru, ale díky bezdrátovému připojení jej lze umístit kdekoli v místnosti.

Co dělat, když se subwoofer nezapne?

Zkontrolujte, zda je napájecí kabel správně zapojen do subwooferu a do zásuvky. Ujistěte se, že zásuvka funguje. Pokud se indikátor LINK vůbec nerozsvítí, kontaktujte servis Samsung.

Mohu použít bezdrátový klíč z jiného zařízení Samsung?

Dodaný bezdrátový klíč je určen výhradně pro tento subwoofer. Nepoužívejte klíč z jiného zařízení, protože by nemusel fungovat nebo by mohl poškodit systém. Pro volitelné zadní reproduktory může být vyžadován další klíč.

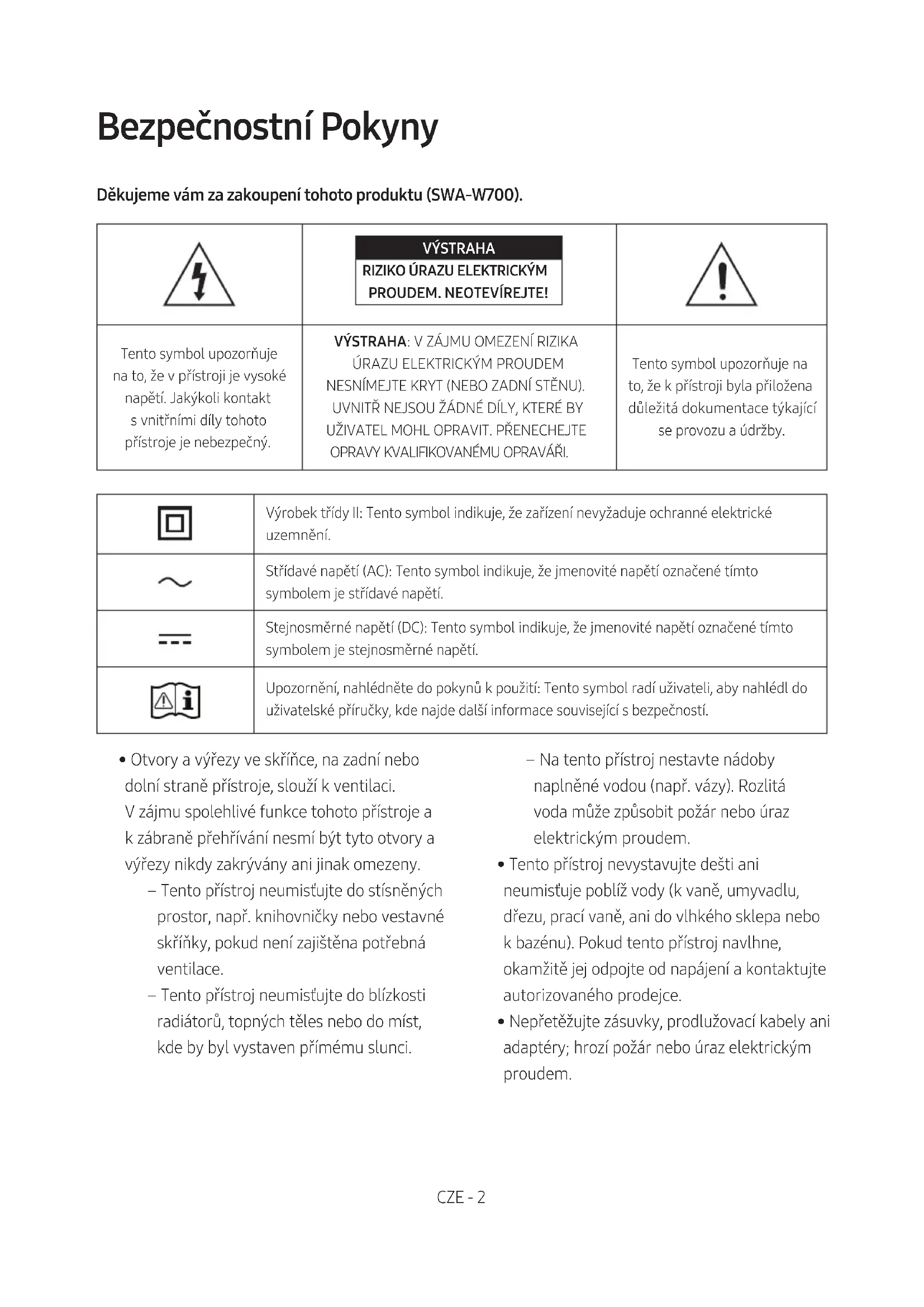

NÁVOD K OBSLUZE SWAW700 SAMSUNG

Děkujeme vám za zakoupení tohoto produktu (SWA-W700).

	VÝSTRAHARIZIKO ÚRAZU ELEKTRICKÝMPROUDEM. NEOTEVÍREJTE!
Tento symbol upozorňuje na to, že v přístroji je vysoké napětí. Jakýkoli kontakt s vnitřními díly tohoto přístroje je nebezpečný.	VÝSTRAHA: V ZÁJMU OMEZENÍ RIZIKA ÚRAZU ELEKTRICKÝM PROUDEM NESNÍMEJTE KRYT (NEBO ZADNÍ STĚNU). UVNITŘ NEJSOU ŽÁDNÉ DÍLY, KTERÉ BY UŽIVATEL MOHL OPRAVIT. PŘENECHEJTE OPRAVY KVALIFIKOVANÉMU OPRAVÁŘI.	Tento symbol upozorňuje na to, že k přístroji byla přiložena důležitá dokumentace týkající se provozu a údržby.

	Výrobek třídy II: Tento symbol indikuje, že zařízení nevyžaduje ochranné elektrické uzemnění.
	Střídavé napětí (AC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je střídavé napětí.
	Stejnosměrné napětí (DC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je stejnosměrné napětí.
	Upozornění, nahlédněte do pokynů k použití: Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde další informace související s bezpečností.

• Otvory a výřezy ve skříňce, na zadní nebo dolní straně přístroje, slouží k ventilaci. V zájmu spolehlivé funkce tohoto přístroje a k zábraně přehřívání nesmí být tyto otvory a výřezy nikdy zakrývány ani jinak omezeny. – Tento přístroj neumisťujte do stísněných prostor, např. knihovničky nebo vestavné skříňky, pokud není zajištěna potřebná ventilace. – Tento přístroj neumisťujte do blízkosti radiátorů, topných těles nebo do míst, kde by byl vystaven přímému slunci.

– Na tento přístroj nestavte nádoby naplněné vodou (např. vázy). Rozlitá voda může způsobit požár nebo úraz elektrickým proudem.

• Tento přístroj nevystavujte dešti ani neumisťujte poblíž vody (k vaně, umyvadlu, dřezu, prací vaně, ani do vlhkého sklepa nebo k bazénu). Pokud tento přístroj navlhne, okamžitě jej odpojte od napájení a kontaktujte autorizovaného prodejce.
• Nepřetěžujte zásuvky, prodlužovací kabely ani adaptéry; hrozí požár nebo úraz elektrickým proudem.
• Napájecí kabely veďte tak, aby se po nich nechodilo, aby nebyly skřípnuty ani zatěžovány na nich stojícími předměty. Zvláštní pozornost věnujte kabelům v místě u koncovky, u zásuvek a v místě, kde kabely vycházejí z přístroje.
• V zájmu ochrany tohoto přístroje: před bouřkou nebo v případě, že jej delší dobu nebudete používat, vždy přístroj odpojte od zásuvky a také odpojte anténní nebo kabelový přívod. Zabráníte tak poškození přístroje vlivem bouřky nebo přepětí v napájecí zásuvce.
• Dříve než připojíte napájecí kabel k výstupu napájecího adaptéru, zkontrolujte, zda napětí uvedené na adaptéru odpovídá napětí v zásuvce.
• Nezasouvejte kovové objekty do otvorů tohoto přístroje. Hrozí úraz elektrickým proudem.
• V zájmu prevence úrazu elektrickým proudem nesahejte do vnitřku přístroje. Tento přístroj smí otvírat pouze kvalifikovaný technik.
• Koncovku napájecího kabelu zasouvejte až na doraz. Při odpojování napájecího kabelu ze zásuvky tahejte vždy za koncovku. Netahejte za kabel. Nesahejte na napájecí kabel vlhkýma rukama.
• Pokud tento přístroj nefunguje správně – zejména vydává neobvyklý zvuk nebo zápach – okamžitě jej odpojte a kontaktujte autorizovaného prodejce nebo servisní středisko.

- Údržba skříňky.

– Před připojením jiných komponent k tomuto přístroji je vypněte.

- Pokud přístroj delší dobu nebudete používat, nezapomeňte vytáhnout zástrčku ze zásuvky (zejména, pokud zůstanou v domě samotné děti, starší lidé nebo osoby se sníženou schopností pohybu a orientace).

– Nahromaděný prach může způsobit úraz elektrickým proudem, svodový elektrický proud nebo požár v důsledku toho, že napájecí kabel začne jiskřit, přehřívat se, nebo se zhorší vlastnosti izolace.

• Požádejte autorizované servisní středisko o informace, pokud chcete přístroj instalovat na místě s nadměrnou prašností, vysokou nebo nízkou teplotou, vysokou vlhkostí, v přítomnosti chemikálií nebo v nepřetržitém provozu, např. na letišti, vlakovém nádraží atd. Nerespektování tohoto pokynu může vést k vážnému poškození přístroje.
• Vždy používejte správně uzemněnou zástrčku a elektrickou zásuvku. – Nesprávné uzemnění může vést k úrazu elektrickým proudem nebo k poškození zařízení. (Pouze zařízení třídy l.)
• Pokud chcete tento přístroj úplně vypnout, musíte jej odpojit od elektrické zásuvky. Elektrická zásuvka a napájecí zástrčka proto musí vždy zůstat dobře přístupné.
• Nenechávejte děti, aby se na přístroj věšely.
• Příslušenství (baterii atd.) skladujte na místech, která jsou bezpečně mimo dosah dětí.
• Neinstalujte přístroj na nestabilním místě, například viklající se polici, šikmé podlaze nebo na místě vystaveném vibracím.
• Přístroj chraňte před pády a nárazy. V případě poškození přístroje odpojte napájecí kabel a kontaktujte servisní středisko.
• Pokud chcete přístroj čistit, odpojte napájecí kabel od zásuvky a přístroj otřete čistým, suchým hadříkem. Nepoužívejte chemikálie jako je vosk, benzín, alkohol, ředidla, insekticid, osvěžovač vzduchu, mazivo nebo čisticí prostředky. Tyto chemikálie mohou poškodit vzhled přístroje nebo smazat potisk přístroje.
• Nevystavujte tento přístroj kapající nebo stříkající vodě. Neumistujte na přístroj nádoby naplněné kapalinou, například vázy.
• Nepřipojujte více elektrických zařízení do jedné zásuvky. Přetížení zásuvky může vést k přehřátí a požáru.

VAROVÁNÍ :

• V ZÁJMU PREVENCE POŽÁRU UCHOVÁVEJTE TENTO PŘÍSTROJ VŽDY MIMO DOSAH SVÍČEK A DALŠÍCH ZDROJŮ OTEVŘENÉHO OHNĚ. - V zájmu snížení nebezpečí požáru nebo úrazu elektrickým proudem nevystavujte tento přístroj dešti nebo vlhkosti.

Bezpečnostní opatření

1. Ujistěte se, že zdroj napětí AC i DC ve vašem domě odpovídá požadavkům napájení uvedeným na identifikačním štítku nalepeném na zadní straně produktu. Produkt namontujte horizontálně na vhodnou základnu (nábytek) a ponechte kolem něj dostatečný prostor pro ventilaci (7 až 10 cm). Ujistěte se, že ventilační otvory nejsou zakryté. Jednotku neumisťujte na zesilovače a další zařízení, která se mohou zahřívat. Tato jednotka je určena k nepřetržitému provozu. Chcete-li jednotku zcela vypnout, vytáhněte zástrčku AC z elektrické zásuvky.
2. Nevystavujte jednotku přímému slunci ani jiným zdrojům tepla. Mohlo by dojít k přehřívání a následným poruchám jednotky.
3. V případě poruchy vytáhněte zástrčku AC z elektrické zásuvky. Produkt není určen k průmyslovému použití. Slouží pouze k osobním účelům. V případě uskladnění produktu v chladných podmínkách může docházet ke kondenzaci. Pokud jednotku přepravujete v zimním období, počkejte před jejím použitím přibližně 2 hodiny, dokud se nezahřeje na pokojovou teplotu.
4. Je-li toto napájení určeno pro 240 V AC, je třeba použít vhodný adaptér.

Důležité bezpečnostní pokyny

Před použitím přístroje si pozorně přečtěte tyto provozní pokyny. Dodržujte všechny níže uvedené bezpečnostní pokyny. Uschovejte si tyto pokyny pro pozdější použití.

1. Přečtěte si tyto pokyny.
2. Uložte si tyto pokyny.
3. Respektujte všechna varování.
4. Postupujte podle všech pokynů.
5. Nepoužívejte tento přístroj v blízkosti vody.
6. Čištění provádějte pouze suchou tkaninou.
7. Nezakrývejte žádné ventilační otvory. Instalaci provádějte v souladu s pokyny výrobce.
8. Neinstalujte přístroj do blízkosti jakýchkoliv tepelných zdrojů, jako jsou topná tělesa, tepelné regulátory a sporáky nebo jiných přístrojů (včetně přijímačů AV), které produkují teplo.
9. Nepotlačujte bezpečnostní účel polarizované zástrčky nebo zástrčky zemnícího typu. Polarizovaná zástrčka má dva nožové kontakty, jeden je širší než druhý. Zástrčka zemnícího typu má dva nožové kontakty a třetí zemnící kolík. Široký nožový kontakt či třetí kolík jsou přiloženy z důvodu vaší bezpečnosti. Pakliže přiložené zástrčky nelze použít v domovní zásuvce, požádejte elektrikáře o výměnu zastaralé zásuvky.
10. Chraňte napájecí kabel, aby se na něj nešlapalo nebo aby se nepřiskřípnul, zvláště u zásuvek, prodlužovacích kabelů, a v bodě, kde vychází z přístroje.
11. Používejte pouze doplňky a příslušenství, které jsou specifikovány výrobcem.
12. Používejte přístroj pouze s vozíkem, stojanem, trojnožkou, držákem nebo stolem, které byly specifikovány výrobcem

nebo prodány s přístrojem. Pokud použijete vozík, dejte pozor při přesouvání kombinace vozík/přístroj, abyste se vyhnuli zranění při překlopení.

1. Vypněte tento přístroj během bouřek, nebo pokud se nepoužívá po dlouhá časová období.
2. Přenechejte veškerý servis kvalifikovanému servisnímu personálu. Servis je vyžadován, pokud byl přístroj poškozen jakýmkoliv způsobem, jako například při poškození napájecího kabelu nebo zástrčky, při rozlití tekutiny nebo pádu předmětů do přístroje, vystavení přístroje dešti nebo vlhkosti, pokud přístroj nefunguje normálně nebo pokud spadl.

Kontrola komponent

Napájecí kabel, bezdrátový hardwarový klíč (WHM520V)

Šroub (2 ks), držák hardwarového klíče (typ se stojanem)

Držák hardwarového klíče (typ pro upevnění na stěnu / typ s jedním upevněním)

- Bezdrátový hardwarový klíč je kompatibilní pouze se soundbary Samsung. Seznam kompatibilních soundbarů Samsung najdete na straně 11. Hardwarový klíč nepřipojujte k žádným jiným zařízením, jako jsou chytré telefony, počítače, notebooky atd.

Specifikace

Hmotnost 14,6 kg
Rozměry (Š x V x H) 320,0 X 338,3 X 320,0 mm
Rozsah provozních teplot +5°C až +35°C
Rozsah provozní vlhkosti 10% ~ 75%
Reproduktor 1x subwoofer, 254,0 mm, 4 Ω
Výstupní výkon bezdrátového zařízení	Maximální výkon vysílače (SRD)	25mW při 5,725GHz – 5,825GHz

POZNÁMKY

• Společnost Samsung Electronics Co., Ltd si vyhrazuje právo změnit specifikace bez upozornění. – Hmotnost a rozměry jsou přibližné. – Další informace týkající se napájení a spotřeby energie naleznete na štítku na produktu. – Změny konstrukce a specifikace bez předchozího upozornění jsou vyhrazeny.

Poznámka k licenci otevřeného softwaru

- Máte-li dotazy ohledně otevřeného softwaru, kontaktujte společnost Samsung na e-mailové adrese ([e-mail]).

- Některé softwarové programy, které tento výrobek používá, jsou distribuovány pod licencí FreeRTOS Modified GPL.

Software GPL: FreeRTOS

Licence FreeRTOS Modified GPL

Důležité upozornění k servisu

- Může být účtován režijní poplatek, pokud

(a) požádáte o výjezd technika a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku)

(b) odevzdáte přístroj v servisním středisku a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku)

- Výše režijního poplatku vám bude sdělena před zahájením práce v servisu nebo před návštěvou technika u vás.

Připojení sady SWA-W700 k Soundbaru

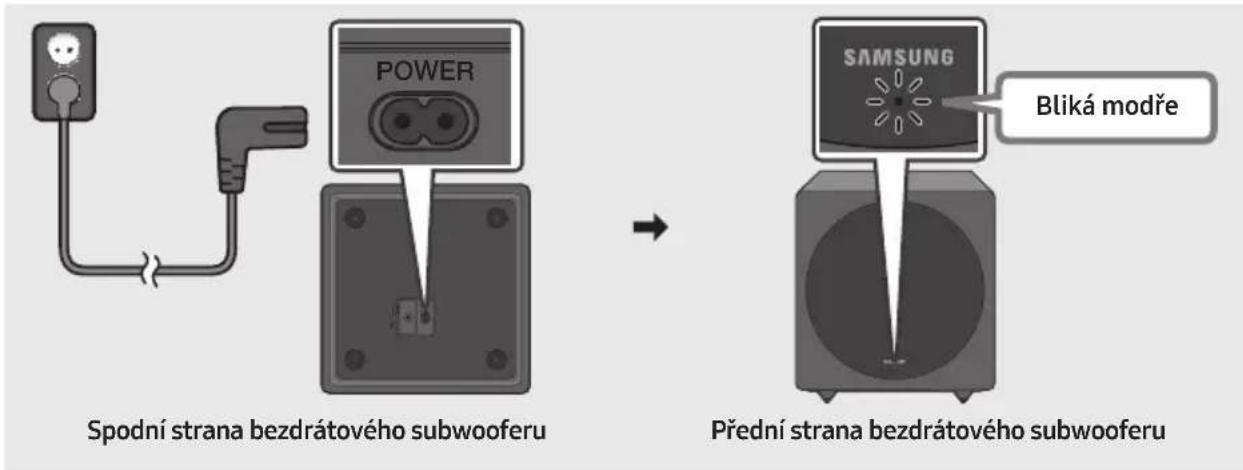

1. Po připojení do elektrické zásuvky zkontrolujte pohotovostní stav

Bezdrátový subwoofer zapnete tak, že jeden konec jeho napájecího kabelu zasunete do elektrické zásuvky a druhý do bezdrátového subwooferu. Na bezdrátovém subwooferu začne blikat kontrolka LINK LED (modrá). Pokud kontrolka LED nebliká, přejděte na krok 7 na straně 10.

• Hlavní jednotka je těžká. Při stisknutí tlačítka ID SET nebo při připojování napájecího kabelu na spodní straně dejte pozor, abyste si nepřiskřípli prsty.
• Horní část basového reproduktoru je náchylná k poškrábání. S přístrojem zacházejte opatrně.

Zadní strana bezdrátového subwooferu

- Zadní stranu těla Jednotka Reproduktoru nevystavujte tlaku ani úderům. Mohlo by dojít k deformaci nebo poškození reproduktoru.

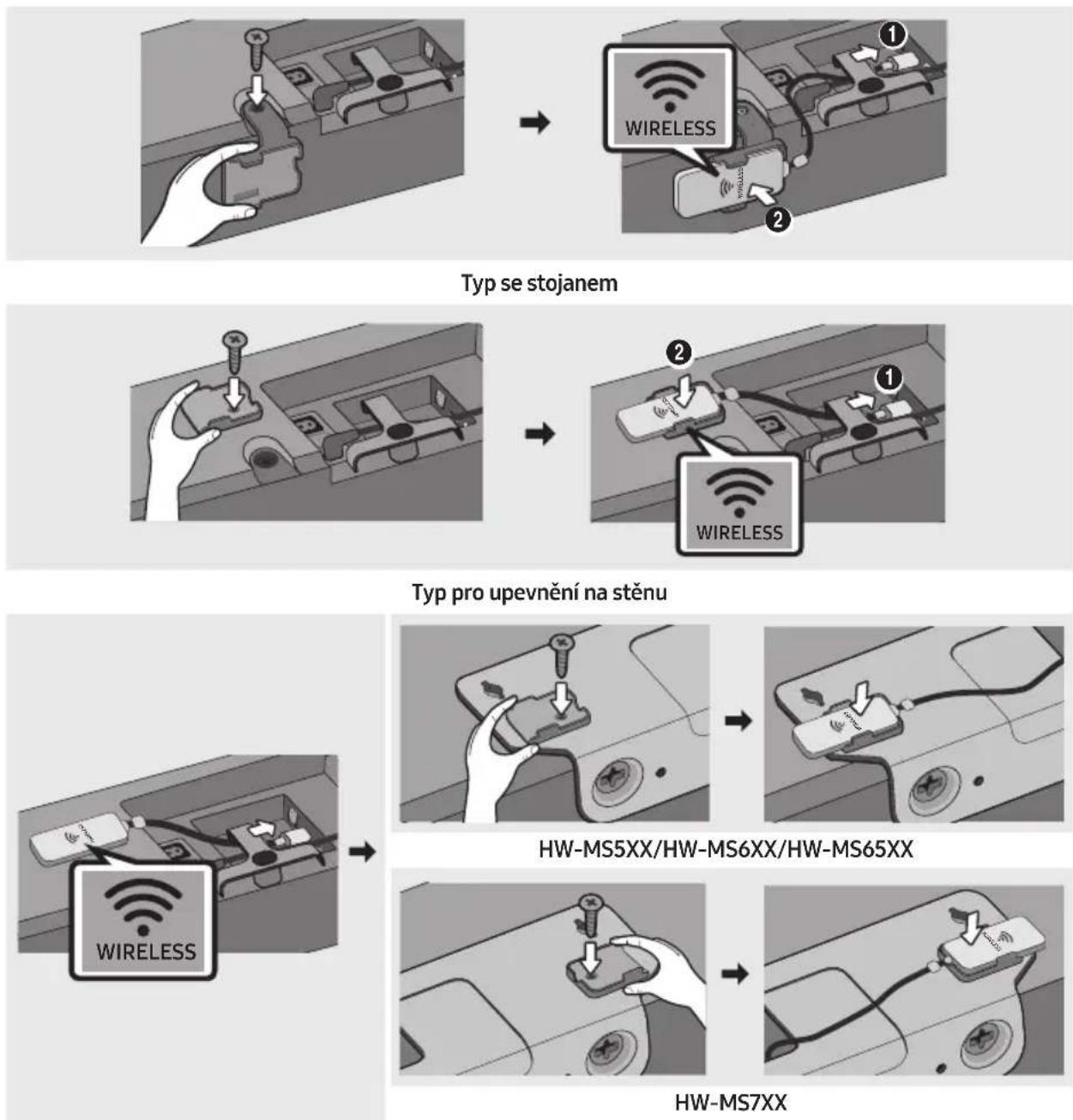

2. Připojení hlavní jednotky Soundbaru k bezdrátovému hardwarovému klíči

Připojte bezdrátový hardwarový klíč ke konektoru „WIRELESS“ na hlavní jednotce Soundbaru.

- Po vložení bezdrátového hardwarového klíče do držáku musí logo „WIRELESS“ směřovat nahoru jako na níže uvedeném obrázku.

Typ s jedním upevněním (WMN300SB, není součástí balení)

- Nevytahujte bezdrátový hardwarový klíč z hlavního Soundbaru. Bezdrátový hardwarový klíč dodávaný k výrobku lze použít u volitelné sady bezdrátových zadních reproduktorů.

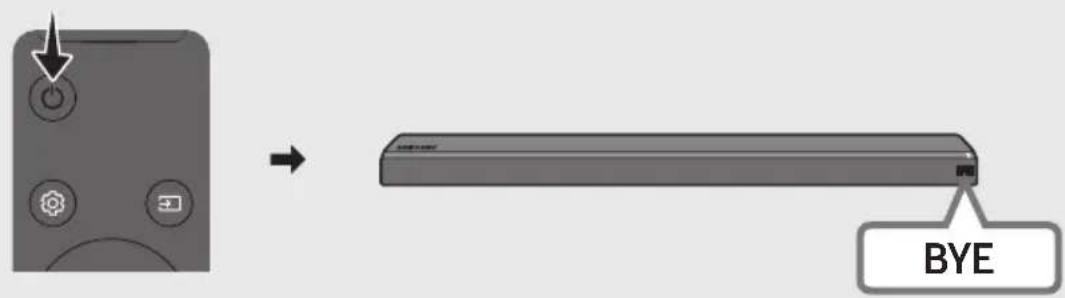

3. Vypněte Soundbar

Vypněte Soundbar dálkovým ovladačem nebo stisknutím tlačítka ⏻ (Vypínač) na hlavním Soundbaru.

• Vzhled vašeho zařízení Soundbaru nemusí odpovídat obrázkům (závisí na modelu).

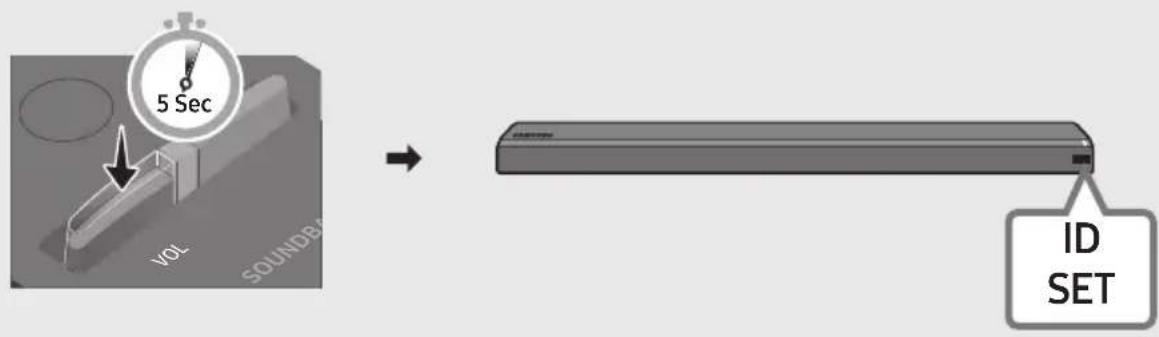

4. Pomocí dálkového ovladače nakonfigurujte „ID SET“

Na dálkovém ovladači stiskněte na 5 až 6 s tlačítko VOL, dokud se na displeji Soundbaru nezobrazí „ID SET“.

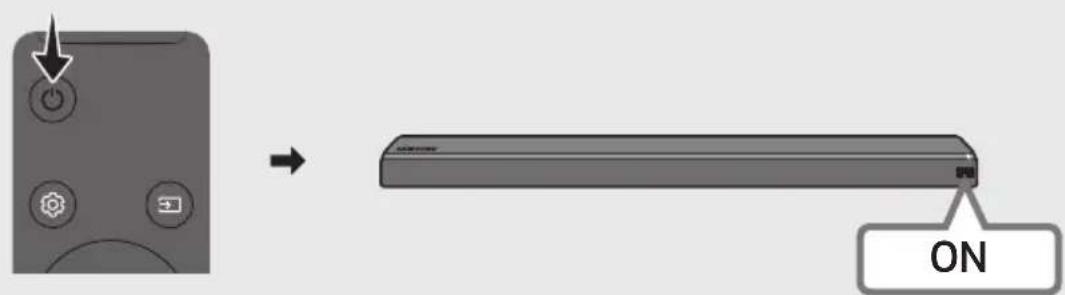

Zapněte Soundbar dálkovým ovladačem nebo stisknutím tlačítka ⏻ (Vypínač) na hlavní jednotce zařízení Soundbaru.

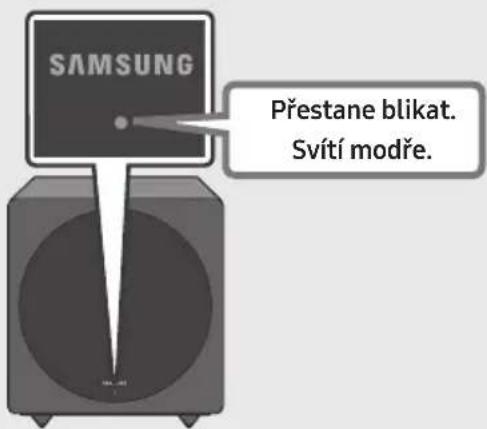

6. Zkontrolujte, zda kontrolka LINK LED svítí modře (připojení je dokončeno)

Přední strana bezdrátového subwooferu

Jakmile se zařízení Soundbar a bezdrátový subwoofer propojí, přestane kontrolka LINK LED blikat a bude svítit modře.

7. Pokud se model SWA-W700 nepřipojí, proveďte nezbytné kroky podle stavu kontrolky LED

Stav kontrolky LED Akce
Modrá	Svítí	Připojeno kSoundbaru	-
	Bliká	Pohotovostní stav připojení	Zkontrolujte, zda je Soundbar připojen
			Zopakujte kroky 3 až 6.
Červená Svítí Připojení selhalo			Zkontrolujte, zda je Soundbar zapnutý
			1. Na spodní straně bezdrátového subwooferu stiskněte špendlíkem na 5 až 6 s tlačitko ID SET, dokud nezačne kontrolka LINK LED blikat (modře). 2. Zopakujte kroky 3 až 6.
Jiné - Chyby			Kontaktujte servisní středisko společnosti Samsung.

Kompatibilní modely

- Seznam modelů se může bez předchozího upozornění změnit.

Společnost Samsung Electronics tímto prohlašuje, že toto zařízení splňuje požadavky směrnice 2014/53/EU. Úplné znění EU prohlášení o shodě najdete na následující internetové adrese: http://www.samsung.com. Přejděte do části Podpora, klikněte na Zadejte modelové číslo a zadejte název vašeho modelu. Toto zařízení může být provozováno ve všech zemích EU.

Správná likvidace výrobku (Elektrický & elektronický odpad)

(Platí pro země se systémem odděleného sběru)

Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin.

Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci.

Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem.

Více informací o ochraně životního prostředí a regulační povinnosti týkající se konkrétních výrobků společnosti Samsung, např. REACH, naleznete na webové stránce:

Před připojením síťového napájecího kabelu k adaptéru stejnosměrného proudu se ujistěte, že označení napětí adaptéru stejnosměrného proudu je v souladu s místním elektrickým napájením.

Ujistěte se, že jste napájecí kabel pořádně zasunuli. Když napájecí kabel odpojujete od elektrické zásuvky, vždy tahejte za zástrčku napájecího kabelu. Kabel nikdy neodpojujte tahem za samotný kabel. Síťového kabelu se nedotýkejte mokrýma rukama.

Důležité bezpečnostní pokyny

1. Zkontrolujte pohotovostní stav po zapojení do elektrické zásuvky

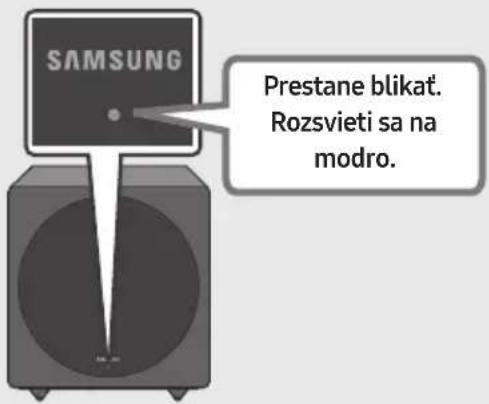

6. Zkontrolujte, zda indikátor LED s označením LINK svítí trvale na modro (dokončené připojení)
