MANUALE UTENTE SWAW700 SAMSUNG

Informazioni sulla sicurezza

Grazie per aver acquistato questo prodotto (SWA-W700).

	ATTENZIONERISCHIO DIFOLGORAZIONE.NON APRIRE.
Questo simbolo indica che all'interno è presente alta tensione. Qualsiasi tipo di contatto con le parti interne del prodotto è pericoloso.	ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON RIMUOVERE IL COPERCHIO (O IL PANNELLO POSTERIORE).ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER LA MANUTENZIONE RICORRERE A PERSONALE QUALIFICATO.	Questo simbolo indica che il prodotto comprende importanti documenti relativi al funzionamento e alla manutenzione.

	Prodotto di Classe II: Questo simbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra.
	Tensione CA: Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CA.
	Tensione CC : Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CC.
	Attenzione, consultare le Istruzioni per l'uso: Questo simbolo indica all'utente la necessità di consultare il manuale dell'utente per ottenere ulteriori informazioni sulla sicurezza.

- Nella parte posteriore o inferiore dell'apparecchio sono presenti fessure e aperture per fornire la ventilazione necessaria. Per assicurare l'affidabilità di funzionamento dell'apparecchio e proteggerlo dal surriscaldamento, queste fessure e aperture non devono mai essere bloccate o coperte.

• Non posizionare l'apparecchio in uno spazio ristretto, come una libreria o un armadietto, che non abbia un'adeguata ventilazione.
• Non collocare l'apparecchio nelle vicinanze o sopra un calorifero o una bocchetta d'aria calda, e non esporlo alla luce solare diretta.

- Non collocare sull'apparecchio recipienti (vasi, ecc.) contenenti acqua. Una fuoriuscita d'acqua può provocare incendi o scosse elettriche.

• Non esporre questo apparecchio alla pioggia o all'acqua (vicino a vasche da bagno, catini, lavandini, lavatrici, seminterrati umidi, piscine, ecc.). Se l'apparecchio si bagna, scollegarlo e contattare immediatamente un rivenditore autorizzato.

• Non sovraccaricare le prese a muro, le prolunghe o gli adattatori oltre alla loro capacità per evitare di provocare incendi o scosse elettriche.

• Disporre i cavi di alimentazione in modo che non vengano calpestati o schiacciati da oggetti collocati sopra o contro essi. Prestare particolare attenzione alle estremità dei cavi, alla prese a muro e ai punti di uscita dell'apparecchio.

• Per proteggere l'apparecchio dal temporale, o quando viene lasciato incustodito e inutilizzato per lunghi periodi di tempo, staccarlo dalla presa di rete e scollegare il sistema via cavo o antenna. Questa precauzione evita che l'unità venga danneggiata da fulmini o da picchi di corrente.
• Prima di collegare il cavo di alimentazione CA all'uscita dell'alimentatore CC, assicurarsi che la tensione nominale dell'alimentatore CC corrisponda a quella dell'alimentazione elettrica locale.
• Non inserire oggetti metallici nelle aperture dell'apparecchio. In caso contrario possono sussistere rischi di scosse elettriche.
• Per evitare il rischio di scariche elettriche, non toccare mai l'interno dell'apparecchio. L'apparecchio può essere aperto solo da un tecnico qualificato.
• Assicurarsi di inserire il cavo di alimentazione fino a quando non è saldamente fissato. Scollegare il cavo di alimentazione dalla presa di rete tirandolo dalla spina. Non scollegare il cavo tirando il cavo stesso. Non toccare il cavo di alimentazione con le mani bagnate.
• Se l'apparecchio non funziona normalmente, in particolare, se vi sono suoni insoliti o odori sospetti, scollegarlo immediatamente e contattare un rivenditore autorizzato o il centro di assistenza.

- Manutenzione dell'apparecchio.

- Prima di collegare altri componenti al prodotto, controllare che siano spenti.

- Assicurarsi di estrarre la spina di alimentazione se il prodotto rimane inutilizzato o non si è presenti in casa per un periodo di tempo prolungato (in particolare quando vengono lasciati soli in casa bambini, anziani o persone disabili).

- L'accumularsi della polvere può provocare scosse elettriche, dispersione elettrica o incendi, provocando scintille nel cavo di alimentazione e surriscaldamento, o causando il danneggiamento dell'isolamento.

• Contattare un centro di assistenza autorizzato se si intende installare il prodotto in un luogo ad alto accumulo di polvere, a temperature alte o basse, a umidità elevata, in presenza di sostanze chimiche o se dovrà rimanere in funzione per 24 ore al giorno come in un aeroporto, una stazione, ecc. In caso contrario possono verificarsi danni gravi al prodotto.
• Utilizzare esclusivamente un connettore e una presa di rete con messa a terra.

- Una messa a terra scorretta può provocare scosse elettriche o danni all'apparecchiatura (solo apparecchiatura classe l).

• Per spegnere completamente l'apparecchio, è necessario scollegarlo dalla presa di rete. Di conseguenza, la spina di alimentazione e la presa di rete devono essere prontamente accessibili in qualsiasi momento.
• Non permettere ai bambini di aggrapparsi al prodotto.

• Tenere gli accessori (batteria, ecc.) fuori dalla portata dei bambini.

• Non installare il prodotto in una posizione instabile come una mensola traballante, un pavimento inclinato o una posizione esposta a vibrazione.

• Evitare di far cadere o urtare il prodotto. Se il prodotto è danneggiato, scollegare il cavo di alimentazione e contattare un centro di assistenza.
• Per pulire l'apparecchio, scollegare il cavo di alimentazione dalla presa di rete e pulire il prodotto utilizzando un panno morbido, asciutto. Non utilizzare sostanze chimiche come cera, benzene, alcool, diluenti, insetticidi, deodoranti, lubrificanti o detergenti. Queste sostanze chimiche possono danneggiare l'esterno del prodotto o cancellare la stampa su di esso.
• Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.
• Non collegare più dispositivi elettrici alla stessa presa di rete. Una presa sovraccaricata può surriscaldarsi, provocando un incendio.

AVVERTENZA :

• PER IMPEDIRE IL RISCHIO DI INCENDIO, TENERE SEMPRE CANDELE E ALTRI OGGETTI CON FIAMME LIBERE LONTANO DAL PRODOTTO.
- Per ridurre il rischio di incendio o scosse elettriche, non esporre questo apparecchio alla pioggia o all'umidità.

Précautions

Informazioni importanti sulla sicurezza

Prima di utilizzare l'unità, leggere attentamente le seguenti istruzioni per l'uso. Seguire tutte le istruzioni per la sicurezza elencate di seguito. Conservare le istruzioni per l'uso per riferimento futuro.

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attenzione a tutti i messaggi d'avviso.
4. Seguire tutte le istruzioni.
5. Non utilizzare questo apparecchio vicino all'acqua.
6. Pulire solo con un panno asciutto.
7. Non ostruire le aperture per la ventilazione. Eseguire l'installazione secondo le istruzioni del produttore.
8. Non installare vicino a fonti di calore come caloriferi, bocchette di riscaldamento, stufe o altri apparecchi (compresi ricevitori AV) che generino calore.

9. Non eliminare la protezione garantita dalla spina polarizzata o con contatto di terra. Una spina polarizzata ha due lame di diverse dimensioni. Una spina con messa a terra ha due lame e un terzo polo di messa a terra. La lama più grande o il terzo polo svolgono una funzione di sicurezza. Qualora la spina usata non si inserisca correttamente nella presa, consultare un elettricista per sostituire la presa obsoleta.

10. Non calpestare il cavo di alimentazione ed evitare che venga schiacciato particolarmente in prossimità della presa, del punto di uscita dall'apparecchio o nelle zone di passaggio.

11. Utilizzare solo gli accessori indicati dal produttore.

12. Utilizzare solo carrelli, supporti, treppiedi, staffe o tavoli consigliati dal produttore o venduti assieme all'apparecchio.

Qualora si utilizzi un carrello, spostare il gruppo carrello/apparecchio con attenzione per evitare che si ribalti provocando incidenti.

1. Durante forti temporali o in caso di non utilizzo per lunghi periodi di tempo, scollegare questa apparecchiatura dall'alimentazione elettrica.

2. Per la manutenzione ricorrere al personale di assistenza qualificato. Il ricorso al servizio di assistenza è necessario in caso di qualsiasi danneggiamento, come ad esempio un deterioramento del cavo o della spina di alimentazione, versamento di liquidi o cadute di oggetti all'interno dell'apparecchio, esposizione dell'apparecchio a pioggia o umidità, funzionamento anormale o danneggiamento da caduta accidentale.

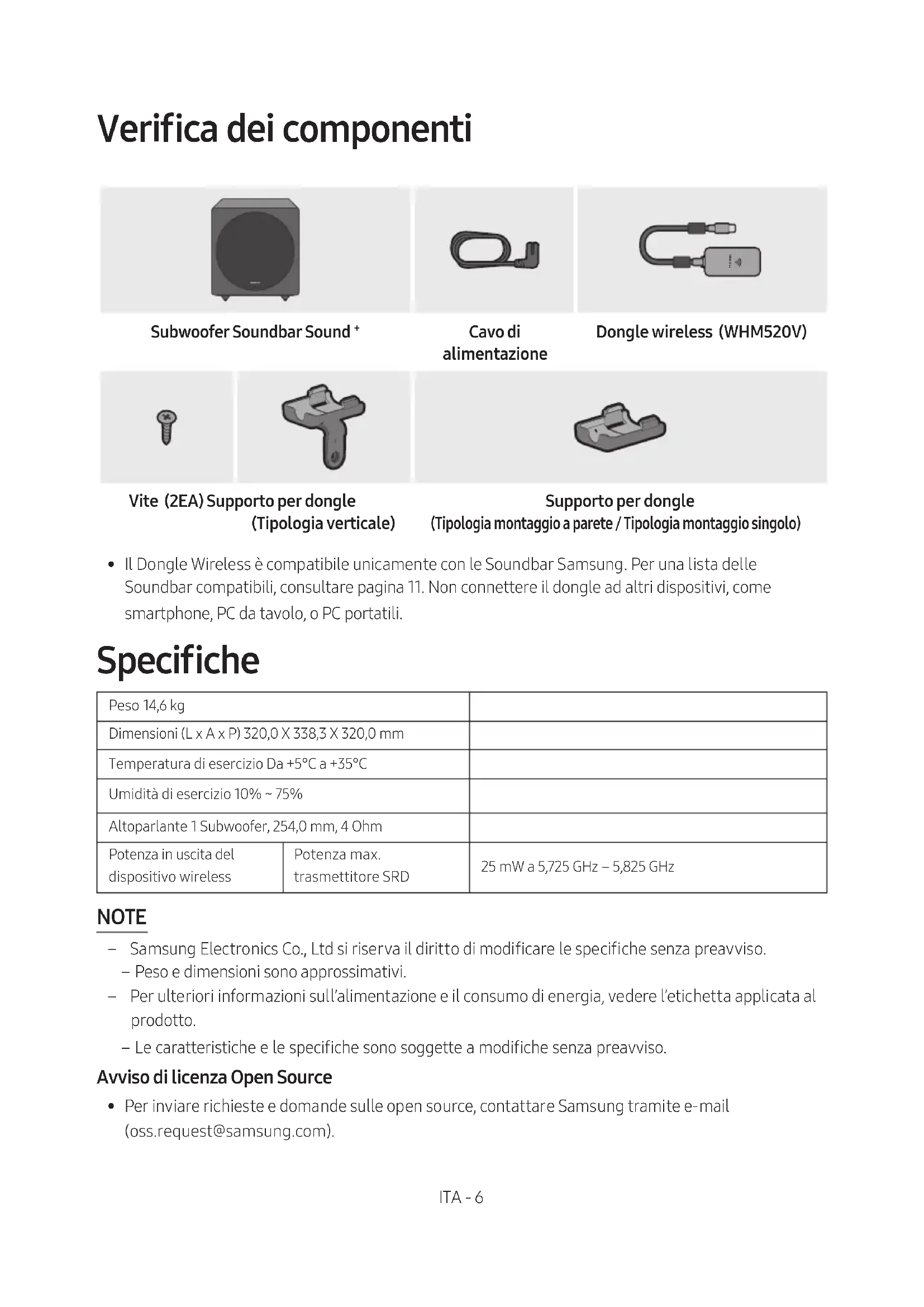

Verifica dei componenti

Cavo di alimentazione

Vite (2EA) Supporto per dongle (Tipologia verticale)

Supporto per dongle (Tipologia montaggio a parete / Tipologia montaggio singolo)

- Il Dongle Wireless è compatibile unicamente con le Soundbar Samsung. Per una lista delle Soundbar compatibili, consultare pagina 11. Non connettere il dongle ad altri dispositivi, come smartphone, PC da tavolo, o PC portatili.

Specifiche

Peso 14,6 kg
Dimensioni (L x A x P) 320,0 X 338,3 X 320,0 mm
Temperatura di esercizio Da +5°C a +35°C
Umidità di esercizio 10% ~ 75%
Altoparlante 1 Subwoofer, 254,0 mm, 4 Ohm
Potenza in uscita del dispositivo wireless	Potenza max. trasmettitore SRD	25 mW a 5,725 GHz – 5,825 GHz

NOTE

• Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso.
• Peso e dimensioni sono approssimativi.
• Per ulteriori informazioni sull'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto.
• Le caratteristiche e le specifiche sono soggette a modifiche senza preavviso.

Avviso di licenza Open Source

- Per inviare richieste e domande sulle open source, contattare Samsung tramite e-mail ([e-mail]).

- Questo prodotto usa programmi software distribuiti ai sensi della licenza GPL FreeRTOS Modified. Software GPL: FreeRTOS

Licenza GPL FreeRTOS Modified

http://www.freertos.org/license.txt

Nota Importante Sul Servizio

- È possibile che vengano addebitate delle spese amministrative nei seguenti casi:

(a) l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente).

(b) l'utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente).

- L'importo di tali spese amministrative verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.

Collegamento di SWA-W700 a una Soundbar

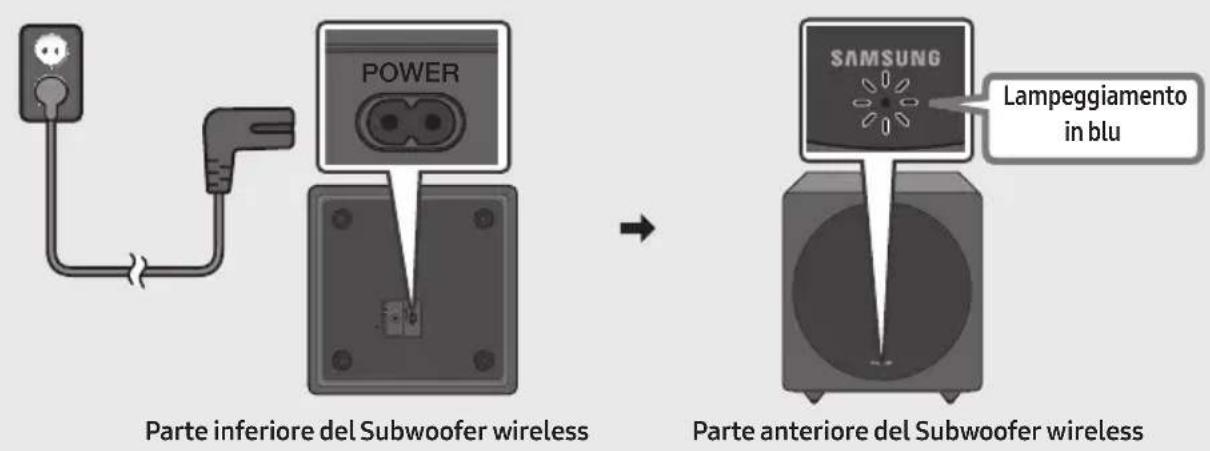

1. Verificare lo stato di standby dopo il collegamento a una presa elettrica

Inserite il cavo di alimentazione del Subwoofer wireless in una presa elettrica e nel Subwoofer wireless per accendere il Subwoofer wireless. L'indicatore LINK LED (il LED blu) sul Subwoofer wireless lampeggia. Se il LED non lampeggia, fate riferimento al passaggio 7 a pagina 10.

Power SAMSUNG Lampeggiamento in blu Parte inferiore del Subwoofer wireless Parte anteriore del Subwoofer wireless

• L'unità principale è pesante. Attenzione a non schiacciarsi le dita premendo il pulsante ID SET o collegando il cavo di alimentazione alla parte inferiore.
• La parte superiore del subwoofer può graffiarsi. Maneggiate con cura.

Unità Altoparlante

Parte posteriore del Subwoofer wireless

- Non spinete o colpite la parte posteriore dell'Unità Altoparlante. L'altoparlante potrebbe deformarsi o danneggiarsi.

2. Collegare l'unità principale della Soundbar al dongle wireless

Collegare il dongle wireless alla porta "WIRELESS" sull'unità principale della Soundbar.

- Quando si inserisce il dongle wireless nell'apposito supporto, assicurarsi che il logo "WIRELESS" sia rivolto verso l'alto, come illustrato nell'immagine sottostante.

WIRELESS

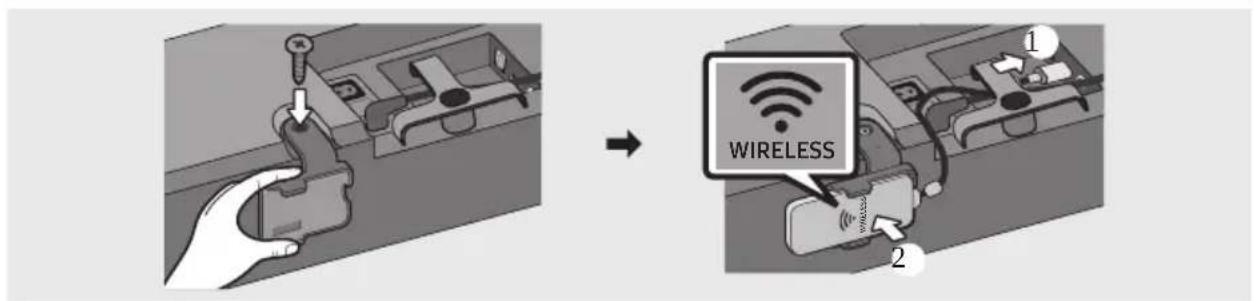

Tipologia verticale

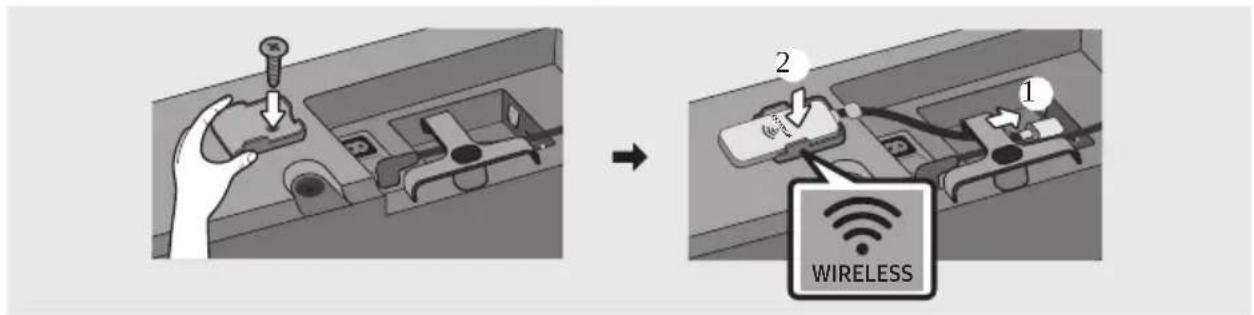

Tipologia montaggio a parete

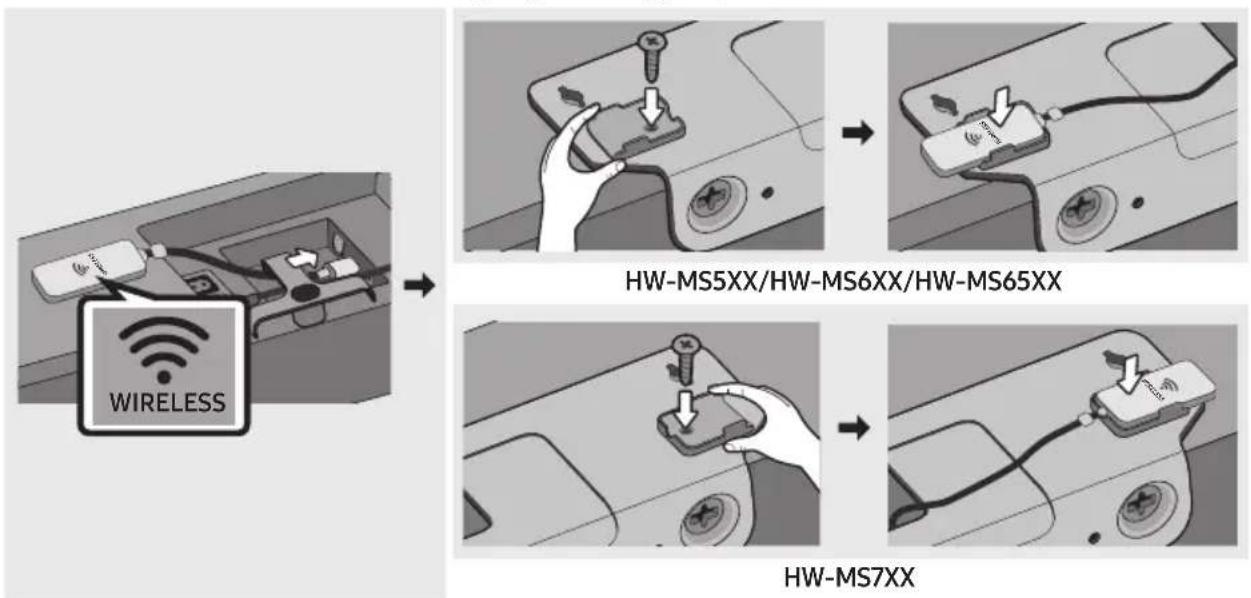

Tipo staffa singola (WMN300SB, non incluso)

- Non rimuovete il dongle wireless dalla Soundbar principale. Il dongle wireless che viene inviato con il prodotto può essere usato con il kit altoparlante posteriore wireless opzionale.

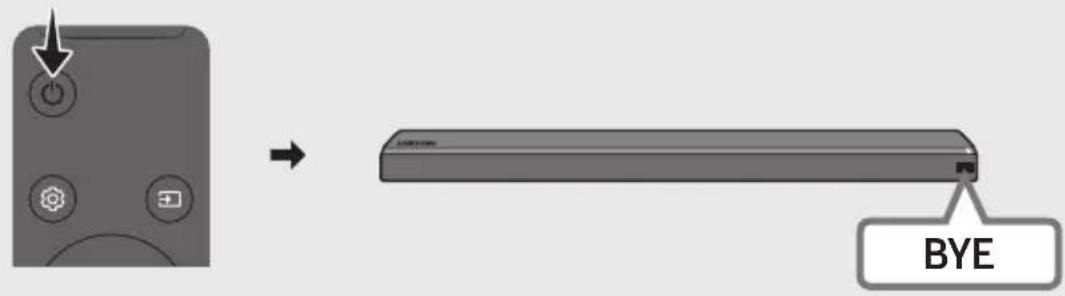

3. Spegnere la Soundbar

Spegnete la Soundbar usando il telecomando o premendo il tasto ⏻ (Alimentazione) sulla Soundbar principale.

BYE

- Le immagini della Soundbar mostrate in questa pagina possono differire dalla vostra Soundbar, a seconda del modello.

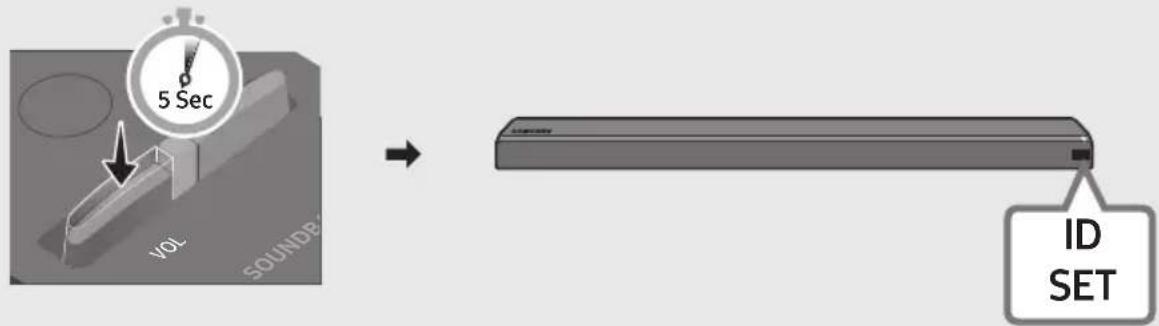

4. Configurare "ID SET" utilizzando il telecomando della Soundbar

Premere il tasto VOL del telecomando per 5\~6 secondi finché sul display della Soundbar non compare il messaggio "ID SET".

Accendete la Soundbar usando il telecomando o premendo il tasto ⏻ (Alimentazione) sulla Soundbar principale.

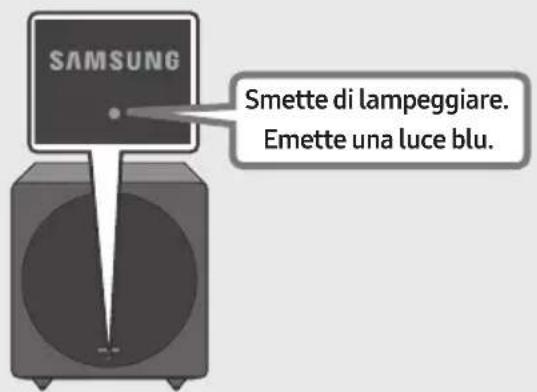

6. Verificare che il LED LINK sia blu fisso (collegamento completato)

SAMSUNG Smette di lampeggiare. Emette una luce blu.

Parte anteriore del Subwoofer wireless

L'indicatore LINK LED smette di lampeggiare ed emette una luce blu continua quando viene stabilito un collegamento tra la Soundbar e il Subwoofer wireless.

7. Se SWA-W700 non si collega, adottare le misure necessarie a seconda dello stato dell'indicatore a LED

Stato del LED Azione
Blu	Acceso	Collegato alla Soundbar	-
	Lampeggiante	Stato di standby del collegamento	Verificare che la Soundbar sia accesa
			Ripetere i passaggi da 3 a 6.
Rosso Acceso		Collegamento non riuscito	Verificare che la Soundbar sia accesa
			1. Premete il tasto ID SET sul fondo del Subwoofer wireless con la punta di una biro per 5~6 secondi fino a che l'indicatore LINK a LED lampeggia (in blu). 2. Ripetere i passaggi da 3 a 6.
Altri	-	Errori	Contattare un Centro servizi Samsung.

Modelli compatibili

- L'elenco dei modelli è soggetto a modifiche senza ulteriore preavviso.

Samsung Electronics dichiara che questa apparecchiatura è conforme alla Direttiva 2014/53/UE.

Il testo completo della Dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://www.samsung.com > Supporto > Chiedi Supporto > Inserire il nome del modello.

Questa apparecchiatura può essere utilizzata in tutte le nazioni dell'UE.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali.

Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per informazioni sull'impegno di Samsung ai fini della salvaguardia ambientale e sugli obblighi normativi relativi a ciascun prodotto, come per esempio il REACH, vogliate visitare il sito samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
