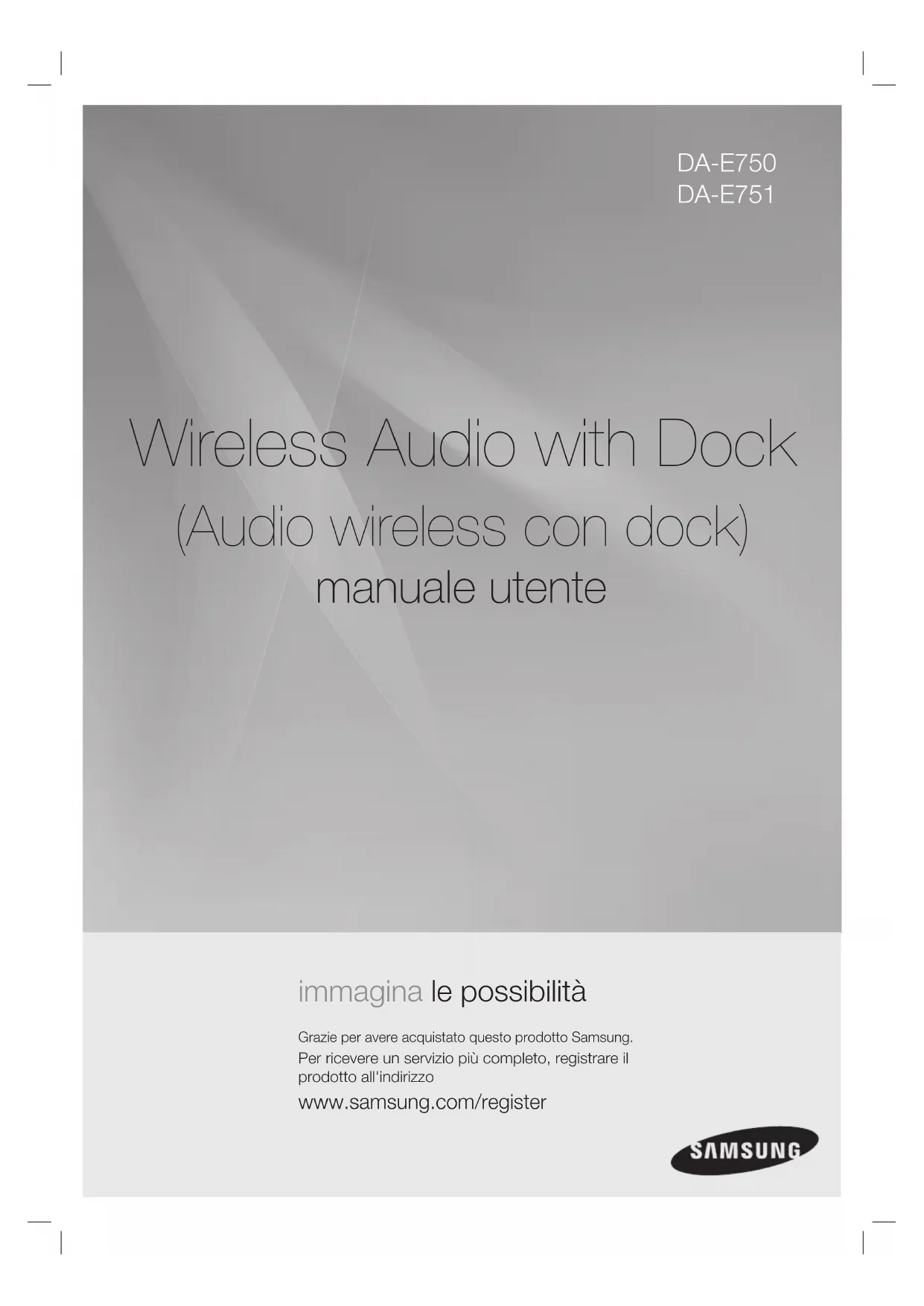

MANUALE UTENTE DAE751 SAMSUNG

678) www.samsung.com SWEDEN 0771 726 7864 (SAMSUNG) www.samsung.com Switzerland 0848 - SAMSUNG(7267864, CHF 0.08/min) www.samsung.com/ch www.samsung.com/ch_ fr (French) U.K 0330 SAMSUNG (7267864) www.samsung.com EIRE 0818 717100 www.samsung.com LITHUANIA 8-800-77777 www.samsung.com LATVIA 8000-7267 www.samsung.com ESTONIA 800-7267 www.samsung.com Wenden Sie sich an SAMSUNG WORLD WIDE Wenn Sie Fragen oder Anmerkungen zu Produkten von Samsung haben, wenden Sie sich an den Kundendienst von SAMSUNG.Wireless Audio with Dock (Audio wireless con dock) manuale utente immagina le possibilità Grazie per avere acquistato questo prodotto Samsung.Per ricevere un servizio più completo, registrare il prodotto all'indirizzo www.samsung.com/register DA-E750 DA-E7512 caratteristiche AllShare Play Per riprodurre sull'audio wireless con dock, attraverso una connessione di rete, la musica salvata sui dispositivi (come PC, smartphone o NAS). AirPlay Per riprodurre sull'audio wireless con dock la musica salvata sui dispositivi Apple. Sistema di diffusori docking audio doppio Utilizzando la docking station doppia del sistema, collegare, caricare e quindi riprodurre il dispositivo Galaxy o Apple Samsung attraverso i diffusori integrati. Supporto host USB Utilizzando la funzione host USB dell'audio wireless con dock è possibile collegare e riprodurre file musicali da dispositivi di memorizzazione USB esterni come lettori MP3, memorie flash USB ecc. Funzione Bluetooth È possibile collegare un dispositivo Bluetooth all'audio wireless con dock per ascoltare musica dal dispositivo con audio stereo di alta qualità, tutto senza fili! aptX

aptX assicura un audio stereo Bluetooth di alta qualità fornendo una qualità audio wireless come via cavo. Licenza AirPlay, il logo AirPlay, iPhone, iPod, iPod classic, iPod nano, iPod shuffle e iPod touch sono marchi di Apple Inc., registrati negli Stati Uniti e in altri Paesi. iPad è un marchio di Apple lnc.3 ita informazioni sulla sicurezza aVVeRTenze PeR La SicURezza PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL PANNELLO POSTERIORE).ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER LA MANUTENZIONE RIVOLGERSI AL PERSONALE DI ASSISTENZA QUALIFICATO. ATTENZIONE RiScHiO DiFOLGORaziOne .nOn aPRiRe . Questo simbolo indica la presenza di "tensione pericolosa" all'interno del prodotto, che comporta il rischio di scosse elettriche o lesioni. Questo simbolo indica istruzioni importanti che accompagnano il prodotto. aVVeRTenza : Per ridurre il rischio di incendio o di scosse elettriche, non esporre questo apparecchio alla pioggia o all'umidità. aTTenziOne : PER EVITARE SCOSSE ELETTRICHE, INSERIRE A FONDO LO SPINOTTO PIÙ LARGO DELLA SPINA NELLA RELATIVA PRESA.• Questa apparecchiatura deve essere sempre collegata a una presa di rete con collegamento a terra.

• Per scollegare l'apparecchio dalla corrente è necessario estrarre la spina dalla presa; perciò la presa dovrà essere facilmente accessibile.aTTenziOne • Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.
• Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione dalla presa di rete. Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento. Samsung Electronics dichiara che il [Audio wireless con dock] è conforme ai requisiti essenziali e ad altre disposizioni rilevanti della direttiva 1999/5/CE. La dichiarazione di conformità ufficiale è reperibile sul sito http://www.samsung.com, selezionando Support (Supporto) > Search Product Support (Richiesta di assistenza sul prodotto) e inserendo il nome del modello. Questo apparecchio può essere utilizzato in tutti i Paesi dell'UE. In Francia, questo apparecchio può essere utilizzato soltanto in luoghi chiusi.4 PRecaUziOni Verificare che le caratteristiche dell’alimentazione CA della casa corrispondano a quelle dell'etichetta di identificazione sul retro del prodot- to. Installare il prodotto orizzontalmente, su un supporto adeguato (come un mobile), verificando che vi sia spazio sufficiente per una cor- retta ventilazione (70 - 100 mm). Assicurarsi che le aperture di ventilazione non siano ostruite. Non sistemare l'unità su amplificatori o altri dispositivi che potrebbero riscaldarsi. L'unità è progettata per un uso continuo. Per spegnere completamente l'unità, scollegare il connet- tore CA dalla presa di rete. Scollegare l'unità dalla presa se si intende lasciarla inutilizzata per un periodo prolungato. Durante i temporali, scollegare la spina di alimentazione dalla presa. I pic- chi di alta tensione provocati dai fulmini potrebbero danneggiare l'unità. Tenere il prodotto lontano da fonti di umidità (ad es. vasi) e calore ecce sivo (ad es. fuoco) o da apparecchi che generano un forte campo ma netico o elettrico. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione dalla presa di corrente. Il prodotto non è destinato all'uso industriale. Il prodotto è destinato esclusivamente all'uso personale. Se il prodotto viene conservato a basse temperature, potrebbe formarsi condensa. Se si trasporta l'unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente. Non esporre l'unità alla luce diretta del sole o ad altre fonti di calore. Questo potrebbe provocare il surriscaldamento e il malfunzionamento dell'unità. Le batterie utilizzate con il prodotto contengono sostanze chimiche nocive all'ambiente. Non smaltirle insieme ai comuni rifiuti domestici. Le batterie utilizzate con il prodotto contengono sostanze chimiche nocive Phones

2 Caratteristiche 2 Licenza

INFORMAZIONI SULLA SICUREZZA

3 Avvertenze per la sicurezza 4 Precauzioni PER COMINCIARE

6 Prima di leggere il manuale utente 6 Accessori forniti DESCRIZIONI

9 Descrizione del telecomando

ACCENSIONE E REGOLAZIONE DEL

10 Attivazione/disattivazione dell'alimentazione 10 Regolazione del volume CONNESSIONI

11 Installazione del nucleo toroidale in ferrite sul cavo di alimentazione

Installazione del nucleo in ferrite sul cavo lan 12 Utilizzo della copertura del distanziale 13 Collegamento di un dispositivo al Dual Docsk 14 Collegamento di un dispositivo audio attraverso l'ingresso AUX 15 Connessione alla rete 21 Collegamento ai dispositivi Bluetooth RIPRODUZIONE

23 Uso del modo TV (SoundShare) 23 Utilizzo del modo dock con dispositivi Samsung Galaxy e Apple 25 Uso del modo Bluetooth 26 Uso del modo USB 27 Utilizzo dei modi AirPlay e AllShare Play FUNZIONI

28 Funzioni di base 29 Funzioni avanzate 30 Aggiornamento software (solo modo USB)

31 Risoluzione dei problemi APPENDICE

Prima di leggere il manuale utente, tenere presenti le seguenti indicazioni. Icone utilizzate in questo manuale Icona Indicazione Definizione Attenzione Indica una situazione in cui una funzione non è attiva o in cui è possibile che le impostazioni vengano cancellate. Nota Indica suggerimenti o istruzioni nella pagina che aiutano a comprendere il funzionamento dell'unità. Istruzioni di sicurezza e risoluzione dei problemi

1) Familiarizzarsi con le istruzioni relative alla sicurezza prima di utilizzare il prodotto. (Vedere a pagina 3)

2) Se si verifica un problema, consultare la sezione relativa alla risoluzione dei problemi.

(Vedere a pagina 31) Copyright ©2012 Samsung Electronics Co.,Ltd. Tutti i diritti riservati; è vietata la riproduzione o la copia di una parte o dell'intero manuale utente senza previa autorizzazione scritta di Samsung Electronics Co., Ltd per cominciare

• L'aspetto degli accessori può variare leggermente dalle illustrazioni riportate sopra. ACCESSORI FORNITI Controllare di seguito gli accessori forniti. MUTE VOL BASS FUNCTION Telecomando / Batteria al litio (3V) Cavo di alimentazione Cavo audio Cavo LAN (Grande) (Per 1 cavo di alimentazione) (piccolo) (per 1 cavo LAN) Nucleo toroidale in ferrite Copertura del distanziale / Cappuccio di protezione Panno Manuale utente7 ita ● descrizioni descrizioni PanneLLO SUPeRiORe/anTeRiORe/POSTeRiORe <PaRTe SUPeRiORe> <PaRTe anTeRiORe> <PaRTe POSTeRiORe> PUSHAUX INWPS / RESETONLY FORSERVICELANUSB 5V 500mAPOWERPUSHAUX INWPS / RESETONLY FORSERVICELANUSB 5V 500mAPOWER DOCK PUSHAUX INWPS / RESETONLY FORSERVICELANUSB 5V 500mAPOWERPUSHAUX INWPS / RESETONLY FORSERVICELANUSB 5V 500mAPOWERDOCK PUSH

aMPLiFicaTORe a VaLVOLe8 TASTO RIPRODUZIONE / PAUSA Riproduce o mette in pausa un file musicale. TASTO F. Per commutare i modi nella sequenza seguente : ; ; ; ; ; ; AUX (LED spento) TASTO VOLUME +/- Regola il volume. DISPLAY FUNZIONI Quando si cambia modo con il tasto Function, l'icona del modo selezionato viene visualizzata in bianco sul display Function (Funzione). Il LED lampeggia all'accensione e smette di lampeggiare quando l'unità è accesa e pronta per la riproduzione.

TERMINALE LAN Consente il collegamento ad una rete mediante un cavo LAN.

TASTO WPS/ RESET Utilizzarlo per collegare l'unità alle reti wireless.

PORTA USB Collegare un dispositivo di memorizzazione USB esterno come un lettore MP3 per riprodurre i file che si trovano sul dispositivo.

JACK DI ALIMENTAZIONE Collegare il cavo di alimentazione a questo prodotto.

AUX IN Per il collegamento di un dispositivo esterno all'uscita analogica.

ONLY FOR SERVICE Questo connettore è riservato all'assistenza.

• Quando l'unità viene accesa, sono richiesti circa 20 secondi per riscaldare l'amplificatore a valvole ed emettere un suono stabile.

• Per aggiornare il software del prodotto attraverso la porta USB, è richiesto l'utilizzo di un dispositivo di memoria USB.

• Quando si afferra o si sposta il prodotto, occorre fare attenzione all’altoparlante woofer posto sulla parte bassa del prodotto.

• L'unità può essere collegata a dispositivi mobili con livelli di emissione audio elevata. Quando l'unità viene collegata a dispositivi esterni con livelli di emissione elevata, è consigliabile ridurre l'emissione audio per proteggere l'amplificatore e i diffusori.

• Tenere la spina quando si scollega il cavo di alimentazione dalla presa di rete. Non tirare il cavo.

• Se si collocano altri prodotti elettronici sopra il prodotto, l'audio del prodotto può risultare disturbato.

• Assicurarsi che i bambini non tocchino la superficie del prodotto quando è in funzione. Il prodotto può riscaldarsi.9 ita ● telecomando telecomando DeScRiziOne DeL TeLecOManDO Installazione della batteria nel telecomando

Aprire il coperchio del telecomando infilando un'unghia tra il coperchio e il corpo del telecomando. Quindi sollevare il coperchio e staccarlo completamente.

Installare una batteria al litio da 3 V. Inserire la batteria nell'apposito vano con il polo + rivolto verso l'alto.

Montare il coperchio sul telecomando. Inserire innanzitutto il lato in alto e abbassare il coperchio verificando che sia a filo con il corpo del telecomando, quindi premere il coperchio sul corpo del telecomando spingendo i bordi verso il basso. Portata del telecomando Il telecomando ha una portata di 7 metri in linea retta dall'unità. Il telecomando funziona anche con un angolo orizzontale fino a 30° rispetto al sensore. TASTO POWER Accende e spegne l'unità.TASTO DI COMANDOCerca il file musicale precedente o successivo. VOL Regola il volume dell'unità.TASTO RIPRODUZIONE/PAUSARiproduce o mette in pausa un file musicale.TASTO FUNCTIONSeleziona il modo Function (Funzione).

• Fare attenzione che l'unghia non rimanga impigliata nel vano quando si solleva il coperchio. L'unghia può danneggiarsi. TASTO MUTEDisattiva l'audio dell'unità.Premerlo di nuovo per riportare l'audio al livello precedente.TASTO BASSOttimizza il suono in base alle preferenze personali. MUTE VOL BASS FUNCTION10 Accensione e regolazione del volume aTTiVaziOne/DiSaTTiVaziOne DeLL'aLiMenTaziOne MUTE VOL BASS FUNCTION MUTE VOLBASSFUNCTION DOCK DOCKDOCKDOCK DOCK DOCK DOCK DOCK

1. Per accendere l'unità, toccare un tasto qualsiasi del pannello anteriore quando l'unità è in modo standby.

oppure Premere il tasto POWER del telecomando.

2. Per spegnere l'unità, toccare il tasto +# del pannello anteriore per più di 3 secondi.

oppure Premere nuovamente il tasto POWER del telecomando.

• A causa del tempo di preriscaldamento dell'amplificatore sono necessari circa 20 secondi per l'accensione dell'unità. ReGOLaziOne DeL VOLUMe Utilizzare i tasti + e - per regolare il volume. I LED di funzione si accendono da sinistra verso destra quando si aumenta il volume e da destra verso sinistra quando si riduce il volume. Il LED si spegne se si alza il volume dopo averlo impostato sul massimo o se lo si abbassa dopo averlo impostato sul minimo. MUTE VOL BASS FUNCTION MUTE VOL BASS FUNCTION DOCK DOCKDOCKDOCK DOCK DOCK DOCK DOCK

Premere il tasto +/– sul lato destro del pannello superiore. oppure Premere il tasto VOL +/– del telecomando.

• Quando si preme il tasto VOL +/–, il volume aumenta o diminuisce.

• È anche possibile utilizzare i comandi del volume dei dispositivi collegati utilizzando il dual dock o il Bluetooth per regolare il volume. Tenere presente che l'uso dei comandi di regolazione volume nei dispositivi collegati mediante Bluetooth può essere limitato.11 ita ● connessioni connessioni inSTaLLaziOne DeL nUcLeO TOROiDaLe in FeRRiTe SUL caVO Di aLiMenTaziOne Eseguire tre avvolgimenti del cavo di alimentazione attorno al nucleo.(Iniziare ad avvolgere i cavi a 5-10 cm di distanza dai connettori)Sollevare i fermi per sbloccare il nucleo ed aprirlo.Richiudere i fermi. inSTaLLaziOne DeL nUcLeO in FeRRiTe SUL caVO Lan Collocare il cavo LAN nel nucleo aperto.Richiudere i fermi.Sollevare i fermi per sbloccare il nucleo ed aprirlo.12

UTILIZZO DELLA COPERTURA DEL DISTANZIALE

Applicare la copertura del distanziale per agganciare un dispositivo Galaxy o Apple Samsung senza custodia protettiva al dual dock. - Utilizzarla per installare il dispositivo in modo stabile, tenendo conto della forma di quest'ultimo. Il dual dock viene fornito di cappuccio di protezione per il connettore a 30 pin dei dispositivi Apple. Proteggere il connettore a 30 pin con l'apposito cappuccio quando si collega il dispositivo Galaxy Samsung a 5 pin. Per ulteriori informazioni, vedere le figure in basso. <Per gli utenti del dispositivo Apple> <Per gli utenti del dispositivo Galaxy> Per agganciare un dispositivo, utilizzare un supporto appropriato tenendo conto della custodia protettiva del dispositivo da collegare o della forma del dispositivo per garantire una maggiore stabilità. Cappuccio di protezione Utilizzata per agganciare dispositivi privi di custodia protettiva. Copertura del distanziale Copertura del distanziale Cappuccio di protezione

• Non è possibile collegare al dual dock dispositivi con custodie protettive superiori a 1,5 mm di spessore o con fondo arrotondato.13 ita ● connessioni COLLEGAMENTO DI UN DISPOSITIVO AL DUAL DOCK Come collegare un dispositivo al dual dock.

1. Il vano di collegamento del DUAL DOCK si trova sul retro del prodotto. Premerlo delicatamente per aprirlo.

2. Premere ripetutamente il tasto

sul pannello superiore dell'audio wireless con dock finché sul display appare l'icona

~ Ogni volta che si preme il tasto, la selezione cambia con la sequenza indicata di seguito : ; ; ; ; ; ; AUX (LED spento) ~ Il modo selezionato viene visualizzato di colore bianco nel display funzione.

3. Se si dispone di un dispositivo Galaxy Samsung, collegarlo al connettore a 5 pin (più piccolo) per connetterlo al

dual dock. Se si dispone di un dispositivo Apple, collegare il dispositivo al connettore (più grande) a 30 pin del dual dock.

4. Sollevare il supporto del dispositivo come indicato per impedire che il dispositivo scivoli o cada dal dual dock.

• Accendere il dispositivo Samsung Galaxy prima di collegarlo al Dual Dock.

• L'unità non supporta il docking simultaneo del dispositivo Samsung Galaxy e del dispositivo Apple.

L'INGRESSO AUX Questa sezione spiega come collegare l'unità a un dispositivo audio. L'unità è provvista di un connettore analogico audio per collegare un dispositivo audio. AUX IN

1. Collegare il jack auricolari del dispositivo esterno o del dispositivo audio al connettore AUX IN (audio) sul retro

2. Premere ripetutamente il tasto

finché i LED funzione si spengono. ~ Il modo AUX è attivo se non vi sono LED funzione accesi.

• Prima di spostare o installare il prodotto, spegnere l'apparecchio e staccare il cavo di alimentazione. PUSH

È possibile collegare l'audio wireless con dock al router di rete utilizzando uno dei metodi illustrati nelle pagine seguenti. Per collegare l'audio wireless con dock a una rete via cavo PUSH

Scollegare l'alimentazione dell'audio wireless con dock prima di collegare il cavo LAN.

1. Spegnere l'audio wireless con dock.

4. Premere ripetutamente il tasto

sul pannello superiore dell'audio wireless con dock finché sul display appare l'icona o .

• Ogni volta che si preme il tasto, la selezione cambia con la sequenza indicata di seguito : ; ; ; ; ; ; AUX (LED spento)

o lampeggia in rosso all'accensione, poi diventa stabilmente bianca quando l'audio wireless con dock si collega al router.

• Se si collega il cavo LAN quando il prodotto è acceso, spegnere il prodotto e poi riaccenderlo.

• Se il collegamento alla rete non riesce, scollegare il cavo LAN e ricollegarlo, quindi riavviare il prodotto.

• L'utente xDSL deve disporre di un router per collegarsi alla rete.16 Per collegare l'audio wireless con dock a una rete wireless Questa sezione descrive 4 modi per collegare l'audio wireless con dock ad una rete wireless.

• Alcune operazioni legate alla rete possono differire da quanto spiegato a seconda delle prestazioni e delle funzioni supportate dall'AP utilizzato.

• Per configurare la connessione di rete al router o al modem, vedere il manuale utente del router o del modem.

• L'audio wireless con dock supporta i seguenti protocolli di sicurezza: - WEP ; Aperto - WPA-PSK ; TKIP

• È inoltre possibile collegare l'audio wireless con dock ad una rete senza protezione e senza password.

• Se il router wireless supporta DHCP, questo audio wireless con dock può utilizzare un indirizzo IP statico o DHCP per collegarsi alla rete wireless..

• Selezionare un canale del router wireless che non sia al momento utilizzato. Se il canale impostato per il router wireless è attualmente utilizzato da un altro dispositivo vicino, ciò provocherà interferenze e problemi di comunicazione.

• Se è selezionato il modo Pure High-throughput (Greenfield) 802.11n e il tipo di crittografia del router è impostato su WEP o TKIP, l'audio wireless con dock non supporta un collegamento conforme alle nuove specifiche di certificazione Wi-Fi.

• Per sua natura, una rete LAN wireless può provocare interferenze a seconda delle condizioni operative (prestazioni router, distanza, ostacoli, interferenze con altri dispositivi radio, ecc.)

• WPS(PBC) / WPS(PIN) non funziona quando il protocollo di sicurezza è impostato su WEP.

• Se la rete non è stata configurata, premere e tenere abbassato il tasto WPS/RESET sul pannello posteriore finché la spia

lampeggia due volte. Attendere finché la spia rossa smette di lampeggiare, quindi spegnere e poi riaccendere l'unità. Riprovare. Per collegare l'audio wireless con dock al dispositivo Apple con iOS 5.0 o superiore (condivisione delle informazioni) Questo metodo di configurazione della rete è rivolto agli utenti del dispositivo Apple con iOS 5.0 o superiore.

1. Collegare il dispositivo Apple alla rete.

sull'audio wireless con dock, quindi collegare il dispositivo iPod /iPhone /iPad al dual dock.

3. Utilizzando la punta di una biro o uno strumento analogo, tenere premuto per più di 1 secondo il tasto

WPS/RESET sul pannello posteriore dell'audio wireless con dock. L'icona lampeggia una volta. Rilasciare il tasto.

4. Selezionare <Allow (Consenti)> nel menu di scelta rapida sul display del dispositivo Apple.

5. Quando si passa al modo

, la spia lampeggia in rosso, per poi diventare stabilmente bianca. Quando l'audio wireless con dock si collega, la spia smette di lampeggiare in rosso e diventa bianca.

• Il collegamento alla rete è completato.17 ita ● connessioni Per collegare l'audio wireless con dock mediante WPS (PBC)

1. Premere ripetutamente il tasto sul pannello superiore

dell'audio wireless con dock finché sul display appare l'icona o .

• Ogni volta che si preme il tasto, la selezione cambia con la sequenza indicata di seguito : ; ; ; ; ; ; AUX (LED spento) La spia passa dal bianco al rosso lampeggiant e.

2. Utilizzando la punta di una biro o uno strumento analogo, tenere

premuto il tasto WPS/RESET sul pannello posteriore per più di 1 secondo. La spia lampeggia una volta in bianco. Dopo il lampeggio della spia, rilasciare il tasto.

• La spia lampeggia in rosso.

3. Premere il tasto WPS/RESET sul router o sul modem entro 90

4. Quando l'audio wireless con dock si collega, la spia

o passa dal rosso lampeggiante al bianco.

• Il collegamento alla rete è completato. PUSH

LAN USB 5V 500mAPOWER PUSHAUX INWPS / RESETONLY FORSERVICELANUSB 5V 500mAPOWERDOCK PUSH AUX IN WPS / RESET ONLY FOR SERVICE LAN USB 5V 500mA POWER PUSH AUX IN WPS / RESET ONLY FOR SERVICE LAN USB 5V 500mA POWER DOCK18 Per collegare l'audio wireless con dock attraverso una connessione JBC (connessione juke-box)

1. Premere ripetutamente il tasto sul pannello superiore dell'audio wireless con dock finché sul

display appare l'icona o .

• Ogni volta che si preme il tasto, la selezione cambia con la sequenza indicata di seguito : ; ; ; ; ; ; AUX (LED spento) La spia passa dal bianco al rosso lampeggiante.

2. Utilizzando la punta di una biro o uno strumento analogo, tenere premuto il tasto WPS/RESET sul

pannello posteriore per più di 5 secondi. La spia lampeggia una volta in bianco. Attendere che la spia lampeggi altre due volte in bianco, quindi rilasciare il tasto WPS/RESET.

• La spia lampeggia in rosso, quindi smette di lampeggiare e diventa rossa quando l'unità accede al modo di impostazione di rete..

3. Per collegare l'audio wireless con dock alla rete, cercare "Samsung W_Audio E750 XXXXXXX"

nell'elenco delle impostazioni Wi-Fi del dispositivo WI-Fi, quindi selezionarlo. es.) Dispositivo Galaxy Samsung

4. Aprire il browser Web del dispositivo Wi-Fi, quindi digitare

"http://192.168.1.1" nella barra degli indirizzi del browser Internet per accedere alla pagina Web dell'audio wireless con dock.

5. Nel campo "Service Set ID (SSID) (ID unità service (SSID))",

selezionare il dispositivo AP (router o modem) a cui è collegato il dispositivo Wi-Fi.

6. Digitare la password del dispositivo AP nel campo "WPA

Passphrase (Passphrase WPA)". Per impostare l'IP statico, premere le impostazioni avanzate. Inserire l'indirizzo IP statico desiderato.

7. Premere <Apply (Applica)>.

Se sul dispositivo Wi-Fi viene visualizzato un messaggio di avviso, fare clic su OK.

8. Una volta completata la connessione tra l'audio wireless con

dock e l'AP selezionato, la spia sull'audio wireless con dock diventa bianca.

• La connessione dell'audio wireless con dock è completata. L'immagine in alto indica la schermata che appare sul display dopo il completamento della connessione di rete; a questo punto si può eseguire normalmente AirPlay o DLNA.

ita ● connessioni Per collegare l'audio wireless con dock per mezzo di un PIN WPS

1. Premere ripetutamente il tasto sul pannello superiore dell'audio wireless con dock finché sul

display appare l'icona o .

• Ogni volta che si preme il tasto, la selezione cambia con la sequenza indicata di seguito : ; ; ; ; ; ; AUX (LED spento) La spia passa dal bianco al rosso lampeggiante.

2. Utilizzando la punta di una biro o uno strumento analogo, tenere premuto il tasto WPS/RESET sul

pannello posteriore per più di 5 secondi. La spia lampeggia una volta in bianco. Attendere che la spia lampeggi altre due volte in bianco, quindi rilasciare il tasto WPS/RESET.

• La spia lampeggia in rosso, quindi smette di lampeggiare e diventa rossa quando l'unità accede al modo di impostazione di rete.

3. Per collegare l'audio wireless con dock alla rete, cercare "Samsung W_Audio E750 XXXXXXX"

nell'elenco delle impostazioni Wi-Fi del dispositivo WI-Fi, quindi selezionarlo. es.) Dispositivo Galaxy Samsung

4. Aprire il browser Web del dispositivo Wi-Fi, quindi digitare "http://192.168.1.1" nella barra degli

indirizzi del browser Internet.

5. Premere o toccare lo Samsung Wireless Audio with Dock Status.

6. In fondo alla schermata viene visualizzato il numero WPS

PIN (PIN WPS). Annotare o registrare il numero, quindi spegnere l'unità audio wireless con dock e riaccenderla.

7. Accedere alla pagina di impostazione Wi-Fi dell'AP (router

o modem wireless) attraverso il PC o un altro dispositivo con connessione Internet, quindi effettuare le impostazioni Wi-Fi inserendo il codice PIN. Per le istruzioni, vedere il manuale utente del router o del modem.

8. Digitare il codice PIN WPS del docking audio doppio nel

relativo campo della pagina di impostazione Wi-Fi.

9. Utilizzando la punta di una biro o uno strumento analogo, tenere premuto il tasto WPS/RESET sul

pannello posteriore dell'audio wireless con dock per più di 10 secondi nel modo o . La spia lampeggia una volta, poi altre due volte in bianco. Attendere che la spia lampeggi tre volte, quindi rilasciare il tasto.

• L'icona lampeggia in rosso.

10. Se la connessione tra l'audio wireless con dock e l'AP viene completata entro 90 secondi, la spia

passa da rosso a bianco.

• La connessione dell'audio wireless con dock è completata.

• La funzione Wi-Fi Direct non è supportata da questo prodotto. La connessione diretta può funzionare in alcuni casi, ma non è una funzione supportata da questo prodotto.

BLUeTOOTH È possibile collegare l'audio wireless con dock ai dispositivi Bluetooth e ascoltare musica con elevata qualità del suono stereo, tutto senza fili! Che cos'è il Bluetooth? La tecnologia Bluetooth consente di collegare facilmente tra di loro i dispositivi compatibili Bluetooth attraverso una connessione wireless a breve distanza.

• Un dispositivo Bluetooth può dar luogo a disturbi o malfunzionamenti, a seconda delle condizioni di utilizzo, quando: - Una parte del corpo è a contatto con il sistema di ricezione/di trasmissione del dispositivo Bluetooth o dell'audio wireless con dock. - È soggetto a variazioni elettriche dovute a interferenze derivanti da riflessioni dei segnali su pareti, spigoli o tramezzature d'ufficio. - È esposto a interferenze elettriche derivanti da dispositivi della stessa banda di frequenza, incluse apparecchiature mediche, forni a microonde e LAN wireless.

• Tenere vicini l'audio wireless con dock e il dispositivo Bluetooth durante la connessione.

• Maggiore è la distanza tra l'audio wireless con dock e il dispositivo Bluetooth, peggiore è la qualità. Se la distanza supera il raggio d'azione del Bluetooth, la connessione si interrompe.

• Nelle zone in cui la ricezione è debole, la connessione Bluetooth potrebbe non funzionare correttamente.

• La connessione Bluetooth funziona soltanto se il dispositivo Bluetooth è vicino all'unità. La connessione si interrompe automaticamente se il dispositivo Bluetooth viene allontanato. La qualità del suono si riduce in presenza di ostacoli quali pareti o porte, anche entro la distanza adeguata.

• Questo dispositivo wireless può provocare interferenze elettriche durante il funzionamento.

• Per collegare il dispositivo Bluetooth all'audio wireless con dock può essere richiesto di inserire un codice PIN (password). Se viene visualizzata la finestra di inserimento del codice PIN, inserire <0000>.

• L'audio wireless con dock supporta i dati SBC (44,1 kHz, 48 kHz).

• La funzione AVRCP non è supportata.

• Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione A2DP (AV).

• Non è possibile effettuare il collegamento a un dispositivo Bluetooth che supporti soltanto la funzione HF (vivavoce).

• È possibile collegare solo un dispositivo Bluetooth per volta.

• Dopo aver disattivato l'audio wireless con dock e interrotto la connessione, questa non viene ripristinata automaticamente. Per ristabilire la connessione, accoppiare nuovamente i dispositivi.

• L'audio wireless con dock potrebbe non effettuare la ricerca o collegarsi in modo corretto nei seguenti casi: - In presenza di un forte campo elettrico intorno all'audio wireless con dock. - Se vi sono più dispositivi Bluetooth collegati contemporaneamente all' audio wireless con dock. - Se il dispositivo Bluetooth è spento, non è in posizione o non funziona correttamente. - Tenere presente che tutti i dispositivi come forni a microonde, adattatori LAN wireless, luci a fluorescenza e fornelli a gas utilizzano la stessa gamma di frequenza del dispositivo Bluetooth e possono causare interferenze elettriche.21 ita ● connessioni

COLLEGAMENTO AI DISPOSITIVI BLUETOOTH

Questa sezione spiega come collegare l'audio wireless con dock a televisori compatibili Bluetooth e ad altri dispositivi Bluetooth. Per collegare l'audio wireless con dock a un televisore Samsung 2012 compatibile Bluetooth (SoundShare) Connessione DOCK <Per collegarsi al televisore> Per ottenere il suono del televisore sull'audio wireless con dock attraverso la connessione Bluetooth, è necessario collegare innanzitutto il sistema ad un televisore compatibile Bluetooth. Una volta stabilita la connessione, le relative informazioni vengono registrate e conservate e in seguito non vengono più visualizzati messaggi sulla connessione Bluetooth. Avvicinare il sistema audio wireless con dock alla TV prima di eseguire l'accoppiamento. (Si raccomanda di accoppiare dispositivi ad 1 metro di distanza l'uno dall'altro).

1. Accendere il televisore Samsung e l'audio wireless con dock.

• Impostare il menu "Add New Device (Aggiungi nuovo dispositivo)" della TV su "On". (Per ulteriori informazioni, vedere la Guida utente della TV) Menu (Menu) ; System (Sistema) ; Device Manager (Gestione periferiche) ; SoundShare Settings (Impostazioni SoundShare) ; Add New Device (Aggiungi nuovo dispositivo).2. Quando si cambia il modo dell'audio wireless con dock su , viene visualizzato un messaggio che richiede di procedere con la connessione Bluetooth. Selezionando <Yes (Sì)> sulla schermata del televisore, la connessione all'audio wireless con dock viene completata.• La spia lampeggia per breve tempo.• La connessione Bluetooth dell'audio wireless con dock è completata. <Per annullare la connessione con il televisore> Per collegare l'audio wireless con dock ad un televisore diverso da quello collegato, annullare la connessione esistente nell'audio wireless con dock. Per annullare la connessione, procedere come segue.Il LED lampeggia una volta se si preme per 1 secondo il tasto WPS/RESET sul pannello posteriore dell'unità in . L'unità si collega automaticamente ad un televisore dopo aver annullato la connessione esistente e il televisore è pronto per ricollegarsi.

• Se non si riesce a collegare il televisore, riprovare a stabilire la connessione dopo aver premuto il tasto WPS/ RESET sul pannello posteriore dell'unità in modo Bluetooth.
• Per poter attivare la funzione di connessione del televisore (SoundShare), il software del televisore deve essere aggiornato all'ultima versione.
• Verificare le istruzioni per l'aggiornamento e i modelli applicabili dalla pagina di supporto del sito Web (http://www.samsung.com) oppure contattare l'assistenza tecnica.22 Per collegare il sistema audio wireless con dock a un dispositivo Bluetooth Prima di cominciare, verificare che il dispositivo Bluetooth supporti la funzione auricolari stereo compatibili Bluetooth. DOCK DOCK Connessione Dispositivo esterno DOCK

1. Premere ripetutamente il tasto sul pannello superiore dell'audio wireless con dock finché sul display appare

• Ogni volta che si preme il tasto, la selezione cambia con la sequenza indicata di seguito : ; ; ; ; ; ; AUX (LED spento) ~ Il modo selezionato viene visualizzato di colore bianco nel display funzione.

2. Selezionare il menu del dispositivo Bluetooth.

(Vedere il manuale utente del dispositivo Bluetooth per le istruzioni).

3. Scorrere o cercare tutti i dispositivi o gli auricolari.

• Viene visualizzato un elenco di dispositivi.

4. Selezionare "[Samsung]W_Audio XXXXXX" dall'elenco.

• Se il dispositivo Bluetooth non riesce a stabilire la connessione con l'audio wireless con dock, eliminare la voce "[Samsung] W_Audio XXXXXX" rilevata dal dispositivo Bluetooth e ripetere la ricerca dell'audio wireless con dock, quindi ripetere i passi 2, 3 e 4.23 ita ● riproduzione riproduzione USO DEL MODO TV (SoundShare) Premere il tasto per selezionare il modo , quindi collegare il televisore all'audio wireless con dock. (Vedere a pagina 21)

• L'unità riproduce l'audio dal televisore quando è collegata al televisore.

• Se si cambia la sorgente di ingresso Bluetooth dell'audio wireless con dock o la si disattiva, l'audio torna a essere emesso dal televisore.

• Il volume può essere regolato soltanto con il sistema audio wireless con dock. UTILIZZO DEL MODO DOCK CON DISPOSITIVI SAMSUNG GALAXY E APPLE Premere il tasto per selezionare il modo e collegare il dispositivo Samsung Galaxy o Apple Samsung al docking audio. (Vedere a pagina 13) <Dispositivi Samsung Galaxy> Per utilizzare il dispositivo serie Samsung Galaxy con il dual dock, scaricare e installare l'applicazione del modo dock del mercato Android sul dispositivo. Per eseguire il download, seguire i passi di seguito riportati:

1. Toccare l'icona Play Store (mercato Android) sulla schermata principale del dispositivo

2. Toccare l'icona di ricerca sulla schermata per accedere alla barra di ricerca.

3. Nella barra di ricerca, digitare [Samsung Wireless Audio Dock], quindi

effettuare la ricerca.

4. Nell'elenco dei risultati di ricerca, cercare e toccare [Samsung Wireless

Audio Dock] per avviare il download.

5. Toccare [Install (Installa)].

Per riprodurre la musica, seguire i passi riportati di seguito:

. Se si avvia l'applicazione quando l'audio wireless con dock è l'unico dispositivo per la connessione Bluetooth, selezionando PLAY (RIPRODUZIONE) nel dispositivo si stabilisce automaticamente la connessione Bluetooth verso l'audio wireless con dock e l'unità inizia a riprodurre musica.

. In presenza di più dispositivi per la connessione Bluetooth incluso l'audio wireless con dock,

1) Quando si avvia l'app, viene visualizzato l'elenco dei dispositivi che si

possono collegare all'audio wireless con dock.

2) La musica viene riprodotta dopo aver collegato l'audio wireless con

dock selezionandolo dall'elenco dei dispositivi. - Se esiste un dispositivo Bluetooth precedentemente collegato all'audio wireless con dock, questo non viene visualizzato nell'elenco e può essere collegato automaticamente.

2. Se si sostituisce l'audio wireless con dock collegato al dispositivo mobile, eliminare le impostazioni rimanenti

salvate sul dispositivo prima di effettuare la connessione con quello nuovo.

• Dopo aver avviato l'applicazione, la si può eseguire anche durante il caricamento del dispositivo mobile con un comune caricabatteria.

• Se si collega un altro dispositivo all'audio wireless con dock dopo aver collegato il dispositivo Galaxy Samsung in modo dock, può essere necessario disattivare il modo Bluetooth del dispositivo Galaxy Samsung.

• In caso di problemi di connessione del dispositivo Galaxy Samsung al dual dock, disattivare il modo Bluetooth di tutti gli altri dispositivi. <Dispositivo Apple>

1. Selezionare il modo come descritto prima, quindi collegare il dispositivo Apple al dual dock come descritto in

"Collegamento di un dispositivo al dual dock" (pagina 13). Si sente un suono.

2. Selezionare il menu <Music (Musica)> nella schermata principale del dispositivo Apple.

3. Selezionare e riprodurre la musica desiderata.

• La musica viene riprodotta attraverso i diffusori dell'audio wireless con dock.

• Durante la riproduzione di un video con il dispositivo, le funzioni di riproduzione/pausa/avanti/indietro potrebbero non essere disponibili. Utilizzare il tasto sul dispositivo sorgente per attivarlo. Elenco della compatibilità (Dispositivo Apple) Modelli di iPod/iPhone/iPad compatibili con il modo dock Aggiornare il software dell'iPod/iPhone/iPad all'ultima versione prima di utilizzarlo con l'unità. - iPod touch (4ª generazione) - iPod touch (3ª generazione) - iPod nano (6ª generazione) - iPod nano (5ª generazione) - iPhone 4S - iPhone 4 - iPhone 3GS - iPad 2 - iPad

• A seconda della versione del software per iPod, il dispositivo può non essere compatibile o funzionare in modo anomalo. Se si collega un dispositivo Apple non compatibile, il LED funzione dell'iPod lampeggia.25 ita ● riproduzione USO DeL MODO BLUeTOOTH Premere il tasto per selezionare il modo , quindi collegare il dispositivo Bluetooth all'audio wireless con dock. (Vedere a pagina 22) Per collegare il dispositivo Bluetooth quando l'audio wireless con dock è in modo Bluetooth, cercare l'audio wireless con dock sull'elenco Bluetooth del dispositivo. Selezionare l'audio wireless con dock, quindi effettuare la connessione. Dopo aver collegato l'audio wireless con dock, selezionare e riprodurre la musica desiderata. La musica viene riprodotta attraverso i diffusori dell'audio wireless con dock.

• Per cambiare il dispositivo collegato attraverso il modo Bluetooth con un altro dispositivo, scollegare il dispositivo attuale e tentare di collegarsi all'altro dispositivo da utilizzare.

• Durante la comunicazione Bluetooth, le operazioni di riproduzione/pausa/avanti/indietro potrebbero non essere disponibili a seconda del dispositivo mobile utilizzato e dell'applicazione.

• Il funzionamento del dispositivo Bluetooth collegato all'audio wireless con dock può procedere a scatti se avviene durante la riproduzione dell'audio wireless con dock dall'ingresso AUX. Per scollegare il dispositivo Bluetooth dall'audio wireless con dock È possibile annullare il collegamento Bluetooth dall'audio wireless con dock. Per istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• L'audio wireless con dock viene scollegato. Per scollegare l'audio wireless con dock dal dispositivo Bluetooth Premere il tasto pannello anteriore dell'audio wireless con dock per passare da ad un altro modo oppure premere il tasto Power del telecomando per disattivare l'audio wireless con dock.

• Il dispositivo attualmente connesso si scollega.

• La connessione Bluetooth funziona soltanto se l'unità è vicina. Se la distanza è eccessiva, la connessione viene automaticamente interrotta. La qualità del suono si riduce in presenza di ostacoli quali pareti o porte, anche entro la distanza adeguata.

• Se il dispositivo Bluetooth viene riportato alla distanza adeguata, si può ripristinare la connessione con il dispositivo Bluetooth. DOCK26

1. Collegare il dispositivo USB alla porta USB sul retro dell'unità.

2. Premere ripetutamente il tasto

sul pannello superiore dell'audio wireless con dock finché sul display appare l'icona

• Ogni volta che si preme il tasto, la selezione cambia con la sequenza indicata di seguito : ; ; ; ; ; ; AUX (LED spento)

• Il modo selezionato viene visualizzato di colore bianco nel display funzione. Prima di collegare un dispositivo USB Leggere l'elenco seguente per verificare la compatibilità.

• Il prodotto potrebbe non essere compatibile con alcuni tipi di supporti USB.

• I file system FAT16 e FAT32 sono supportati. - Il file system NTFS non è supportato.

• Collegare un dispositivo USB direttamente alla porta USB del prodotto. In caso contrario può verificarsi un problema di compatibilità USB.

• Non collegare più dispositivi di memorizzazione al prodotto attraverso un lettore multischede. Potrebbe non funzionare correttamente.

• I protocolli PTP per videocamere digitali non sono supportati.

• Non rimuovere il dispositivo USB mentre viene letto.

• I file musicali protetti da DRM (MP3, WMA) provenienti da un sito Web commerciale non vengono riprodotti.

• Gli HDD esterni non sono supportati.

• Elenco della compatibilità Formato Musica Nome file MP3 WMA Estensione file .MP3 .WMA Bit rate 80~320 kbps 56~128 kbps Versione - V8 Frequenza di campionamento 44,1KHz 44,1KHz Non collegare il dispositivo mobile contemporaneamente alla porta USB e alla docking station per ricaricarlo. DOCK PUSH

LAN USB 5V 500mAPOWER PUSHAUX INWPS / RESETONLY FORSERVICELANUSB 5V 500mAPOWERDOCK PUSH AUX IN WPS / RESET ONLY FOR SERVICE LAN USB 5V 500mA POWER PUSH AUX IN WPS / RESET ONLY FOR SERVICE LAN USB 5V 500mA POWER DOCK27 ita ● riproduzione UTILIZZO DEI MODI AIRPLAY E ALLSHARE PLAY Per utilizzare la funzione o , l'audio wireless con dock e il dispositivo che si tenta di collegare devono essere collegati allo stesso AP. <Modo AirPlay_ >

1. Riprodurre la musica desiderata nel menu <Music (Musica)> della schermata principale

del dispositivo Apple.

2. Selezionare "Samsung W_Audio E750 XXXXXXX" premendo l'icona

sulla schermata del dispositivo Apple.

• La musica viene riprodotta attraverso i diffusori dell'audio wireless con dock. Se una volta riesce la connessione tra iTunes e l'audio wireless con dock attraverso lo stesso IP, il modo passa automaticamente a AirPlay quando si seleziona l'audio wireless con dock e si riproduce la musica in iTunes in un modo diverso da AirPlay.

• L'unità impiega da 3 a 5 secondi per rispondere alle operazioni attivate dal telecomando. <Modo AllShare Play_

1. Selezionare il menu sulla schermata principale del dispositivo Galaxy.

2. Selezionare [Audio] in Allshare Play (Allshare Play), quindi selezionare la musica desiderata.

3. Quando viene visualizzato il popup <Select device (Seleziona dispositivo)>, selezionare

"Samsung W_Audio E750 XXXXXXX".

• La musica viene riprodotta attraverso i diffusori dell'audio wireless con dock.

• La funzione di controllo può non essere supportata dal dispositivo a seconda delle funzioni dell'applicazione e dock audio del dispositivo. DOCK DOCK28 funzioni

Selezione del tipo di ingresso È possibile selezionare i seguenti ingressi: ; ; ; ; ; ; AUX (LED spento). Premere il tasto appropriato del telecomando per selezionare il modo desiderato, oppure premere il tasto per selezionare uno dei seguenti modi: ; ; ; ; ; ; AUX (LED spento). Modo di inserimento Visualizzazione Modo TV Modo dock Modo BLUETOOTH Modo USB Modo AirPlay Modo AllShare Play Ingresso AUX LED spento MUTE VOL BASS FUNCTION MUTE VOLBASSFUNCTION DOCK DOCKDOCKDOCK DOCKDOCKDOCKDOCK29 ita ● funzioni FUnziOni aVanzaTe Riproduzione/Pausa Durante la riproduzione, premere il tasto +#.

• Premere il tasto +# per interrompere temporaneamente la riproduzione del file. Premere di nuovo il tasto +# per riprodurre il file selezionato.

• Questa funzione potrebbe non operare in certi modi. Riproduzione a salti Avanti/Indietro Durante la riproduzione, premere il tasto [,].

• Se sono presenti più file, premendo il tasto ], viene selezionato il file successivo.

• Se sono presenti più file, premendo il tasto [, viene selezionato il file precedente.

• Questa funzione potrebbe non operare in certi modi. Disattivazione dell'audio Questa funzione è utile se si deve rispondere al campanello o al telefono.

1. Per disattivare l'audio dell'unità, premere il tasto MUTE (

2. Premere nuovamente il tasto MUTE (

) del telecomando (oppure premere il tasto VOLUME +/-) per ripristinare l'audio. Utilizzo della funzione BASS Ottimizza l'audio dei bassi in base alle preferenze personali. Premere il tasto BASS del telecomando dell'unità.

• Ogni volta che si preme questo tasto, la selezione cambia con la sequenza indicata di seguito:

• Non scollegare l'alimentazione o rimuovere la chiave USB mentre l'aggiornamento è in corso. L'unità principale si spegne automaticamente al termine dell'aggiornamento del firmware.

• Al termine dell'aggiornamento del software, vengono ripristinate le impostazioni predefinite. Si consiglia di prendere nota delle impostazioni effettuate in modo da poterle reimpostare facilmente dopo l'aggiornamento.

• Se non si riesce ad effettuare l'aggiornamento del firmware, si raccomanda di formattare la chiave USB in formato FAT16 e quindi di riprovare.

• Ai fini dell'aggiornamento, non formattare la chiave USB in formato NTFS. Questo tipo di file system non è supportato.

• A seconda del costruttore, l'USB potrebbe non essere supportata.

• Scollegare da Internet l'audio wireless con dock ed eventuali dispositivi esterni prima di aggiornare il software.

• Non è possibile caricare altri dispositivi esterni attraverso questa porta USB.

• Vedere la guida all'aggiornamento sul sito Web. aGGiORnaMenTO SOFTWaRe (SOLO MODO USB)

1. Andare sul sito www.samsung.com.

2. Fare clic su SUPPORT (SUPPORTO) in alto a destra nella pagina.

3. Inserire il codice del modello del prodotto nel campo di ricerca, quindi fare

clic su Trova il tuo prodotto.

4. Fare clic sulla scheda Manuali e download al centro della pagina, sotto

l'intestazione del download.

5. Fare clic su Firmware al centro della pagina.

6. Fare clic sull'icona ZIP (ZIP) del file da aggiornare.

7. Quando viene visualizzata la finestra popup, fare clic su OK (OK) e

continuare il download, quindi salvare il file da aggiornare sul PC.

8. Decomprimere il file .zip scaricato in una certa cartella del PC.

9. Copiare tutti i file della cartella nella directory principale dell'unità flash USB.

• È possibile aggiornare soltanto un gruppo di file per volta.

10. Premere ripetutamente il tasto

sul pannello superiore dell'audio wireless con dock finché sul display appare l'icona . Inserire la chiave USB nella porta USB sul pannello posteriore dell'unità.

11. Il LED lampeggia durante l'aggiornamento del software. Il prodotto si spegne automaticamente al termine

dell'aggiornamento del firmware.

• A seconda delle funzioni da aggiornare può richiedere tempi più lunghi. (Massimo 10 minuti)

• Riaccendere il prodotto. PUSH

AUX INWPS / RESETONLY FORSERVICE

LAN USB 5V 500mAPOWER PUSHAUX INWPS / RESETONLY FORSERVICELANUSB 5V 500mAPOWERDOCK PUSH AUX IN WPS / RESET ONLY FOR SERVICE LAN USB 5V 500mA POWER PUSH AUX IN WPS / RESET ONLY FOR SERVICE LAN USB 5V 500mA POWER DOCK31 ita ● risoluzione dei proBlemi risoluzione dei problemi Prima di rivolgersi al servizio di assistenza, eseguire i controlli indicati di seguito. Problema Verifica Rimedio L'unità non si accende.

• Il cavo di alimentazione è collegato alla presa?

• Collegare la spina alla presa. Una funzione non si attiva quando viene premuto il tasto.

• L'audio wireless con dock o il telecomando sono stati esposti a elettricità statica?

• Scollegare e ricollegare la spina. L'audio non viene riprodotto.

• L'unità è collegata in modo corretto al dispositivo?

• La funzione di disattivazione dell'audio è attivata?

• Il volume è regolato sul minimo?

• Collegarla correttamente.

• Premere il tasto di disattivazione dell'audio per ripristinarlo.

• Regolare il volume. Il telecomando non funziona.

• Le batterie sono scariche?

• Vi è eccessiva distanza tra il telecomando e l'unità principale?

• Sostituire le batterie.

• Avvicinare il telecomando all'unità principale. Errore connessione di rete Wi-Fi

• Verificare che il router Wi-Fi sia certificato Wi-Fi.

• Verificare che la connessione di rete sia impostata su Wireless(General) (Wireless(Generale)).

• Assicurarsi che l'unità audio wireless con dock sia collegata a un router o a un modem IP wireless. Il SoundShare (connessione TV) non è riuscito.

• Il televisore è un modello supportato?

• Il firmware del televisore è aggiornato?

• Si è verificato un errore di connessione?

• Verificare che il televisore sia un modello supportato. (http://www.samsung.com)

• Aggiornare il televisore all'ultimo firmware.

• Ripristinare l'unità. Premere il tasto WPS/RESET in modo TV.

• Contattare l'assistenza tecnica.32 appendice SPECIFICHE Model name DA-E750/ DA-E751 GENERALITÀ Peso 9 kg Dimensioni (L x P x A) 450 x 244,1 x 168,5 mm Temperatura di esercizio +5°C~+35°C Umidità di esercizio Da 10% a 75% AMPLIFICATORE Potenza di uscita nominale FRONT. S./D. 20W/4OHM, THD = 1%, 1kHz Subwoofer 60W/8OHM, THD=1%, 70Hz Sensibilità di ingresso/ impedenza 400mV/56Kohm (AUX) Rapporto S/N (ingresso analogico) 65 dB Separazione (1kHz) 65 dB RISPOSTA IN FREQUENZA Ingresso analogico 20Hz~20kHz(±3 dB) Ingresso digitale/48 kHz PCM 20Hz~20kHz(±3 dB) POTENZA NOMINALE DEL DOCK iPad 5 V 2,0 A iPod 5 V 1,0 A Galaxy 5 V 1,0 A USB Tipo A USB 1,1 Uscita CC 500mA RETE Ethernet Terminale 100BASE-TX LAN wireless Integrata Sicurezza WEP (APERTA) WPA-PSK (TKIP) WPA2-PSK (AES) WPS(PBC/PIN) Supportato

• I valori di rapporto S/N, distorsione, separazione e sensibilità utile si basano sulla misurazione secondo gli standard AES (Audio Engineering Society).

• Specifica nominale - Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso. - Peso e dimensioni sono approssimativi. - Velocità di rete uguali o inferiori a 10 Mbps non sono supportate. - Per l'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto.Open Source Announcement Per inviare richieste e domande sulle sorgenti aperte, contattare Samsung tramite e-mail (oss.request@samsung.com).

• Il prodotto utilizza alcuni programmi software distribuiti da Independent JPEG Group. FLAC decoder, Copyright (C) 2001,2002,2003,2004,2005,2006,2007 Josh Coalson Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: - Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer. - Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. - Neither the name of the Xiph.org Foundation nor the names of its contributors may be used to endorse or promote products derived from this software without specific prior written permission. THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS ``AS IS'' AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE FOUNDATION OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.“ Ogg/Vorbis decoder, Copyright (c) 2002, Xiph.org Foundation Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: - Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer. - Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. - Neither the name of the Xiph.org Foundation nor the names of its contributors may be used to endorse or promote products derived from this software without specific prior written permission. THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS ``AS IS'' AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE FOUNDATION OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.Corretto smaltimento delle batterie del prodotto (Applicabile nei paesi dell’Unione Europea e in altri paesi europei con sistemi di conferimento differenziato delle batterie.) Il marchio riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti domestici al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva UE 2006/66. Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente. Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e riciclarle utilizzando il sistema di conferimento gratuito previsto nella propria area di residenza. Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici) (Applicabile nell’Unione Europea e in altri paesi europei con sistema di raccolta differenziata) Il marchio riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti e di riciclarli in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali. Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di materiali. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali. Area Centro di contatto
