MANUALE UTENTE WAM1501 SAMSUNG

Caratteristiche principali dei diffusori

Per questo diffusore si raccomanda una Connessione Wi-Fi.

Offre un'ampia gamma di sorgenti audio, è disponibile anche la radio online, e supporta il gioco di gruppo grazie alle connessioni multiple o alla funzione audio stereo.

Funzioni	Wi-Fi Wi-Fi	Bluetooth®
Funzione Multiroom	Connessione di più dispositivi contemporaneamente.	Connessione di un dispositivo
Servizio musicale	Ampia gamma di servizi musicali disponibili con l’appSamsung Multiroom.-Servizio sorgente audio-Radio Internet (Tuneln)	Installazione di app in base al servizio musicale richiesto

NOTA

√ Configurazione Bluetooth, vedere a pagina 7.

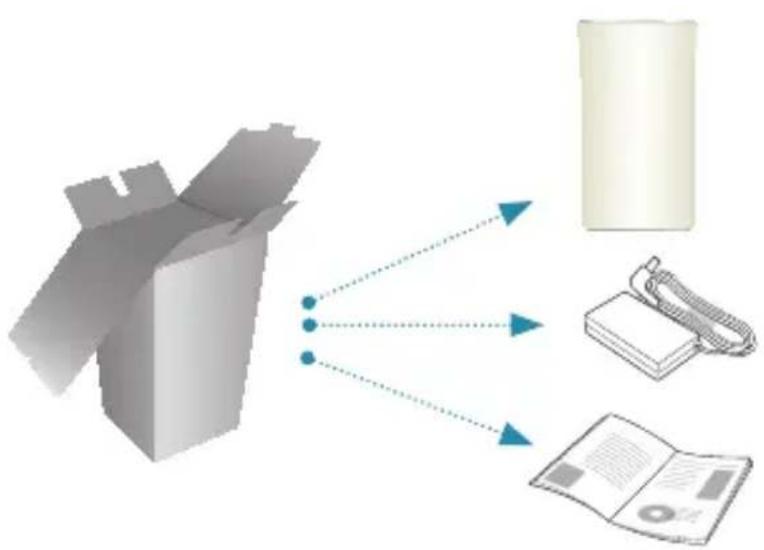

Verifica dei componenti

Non appoggiare oggetti sopra l'unità principale, né sedervisi sopra.

Operazioni preliminari

1. Attenersi ai passaggi per l'installazione illustrati in questo manuale utente.

2. Scaricare l'app Samsung Multiroom sul dispositivo smart.

3. Assicurarsi che il dispositivo smart (smartphone, tablet, PAD, ecc.) sia collegato alla rete Wi-Fi.

NOTA

√ Tutti i dispositivi devono essere collegati alla stessa rete.

Dispositivo smart

1. Collegare il diffusore all'alimentazione.

Diffusore

1. Avviare l'app Samsung Multiroom sul dispositivo smart, quindi seguire le istruzioni a video per completare la configurazione.

- Una volta completata la configurazione del diffusore, è possibile riprodurre musica.

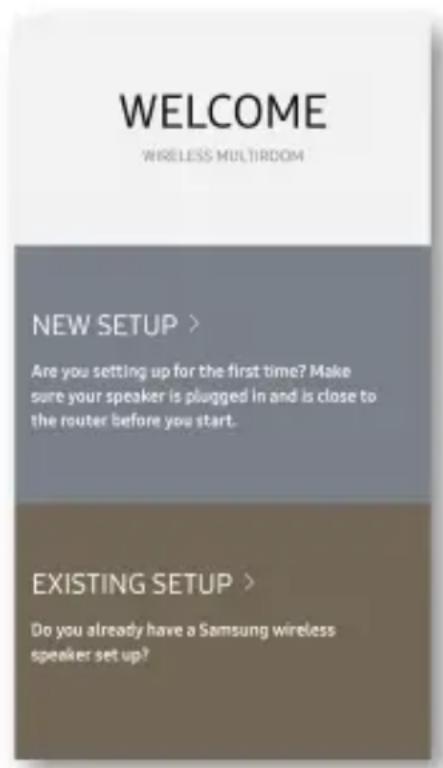

Schermata di benvenuto

Se la configurazione automatica non viene eseguita, seguire le istruzioni a video.

NOTA

Se la configurazione del diffusore ha ripetutamente esito negativo, tenere premuti contemporaneamente i tasti del volume (+,-) nella parte superiore del diffusore per cinque secondi per ripristinare il diffusore.

Quindi, riavviare l'app e seguire le istruzioni visualizzate per configurare nuovamente il diffusore.

NOTE

√ Toccare/Scorrere il dito: è disponibile tutta l'area tranne i tasti MODE, volume (-,+) sulla parte SUPERIORE.
√ Il diffusore passa in modo di standby per ridurre il consumo energetico dopo 15 minuti di inattività.

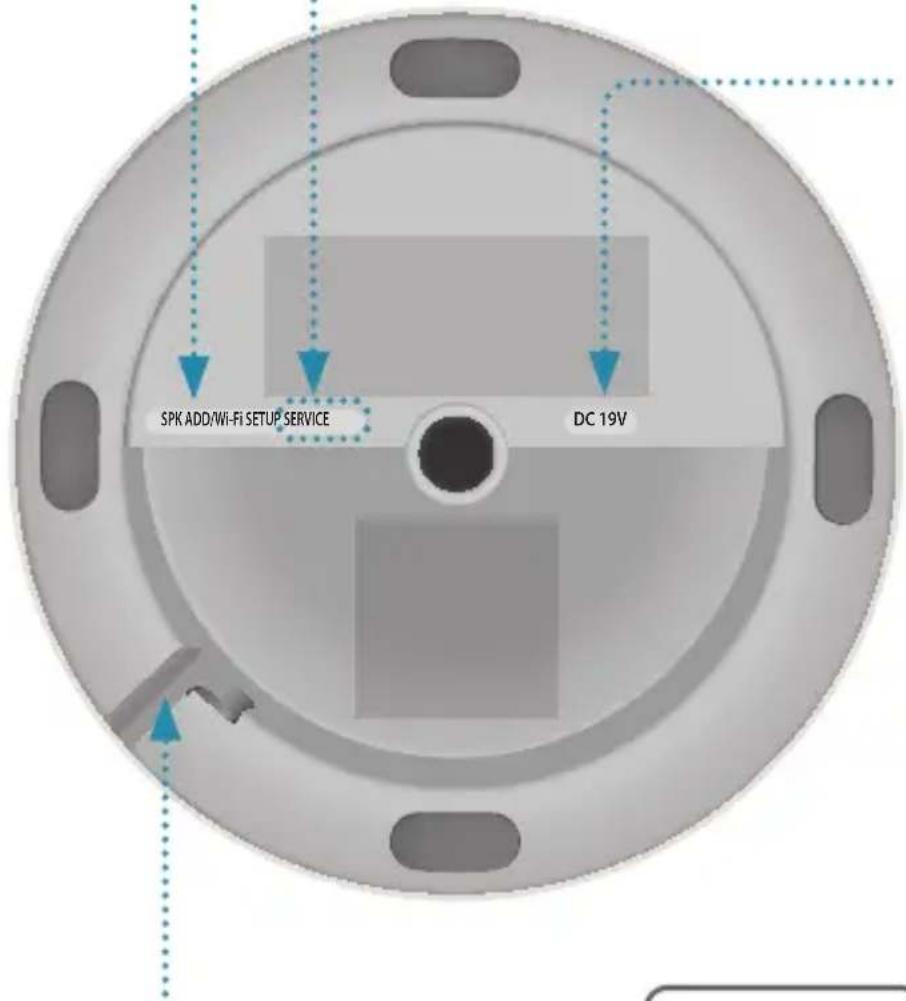

SPK ADD/Wi-Fi SETUP

SERVICE

Solo per l'assistenza.

SPK ADD/Wi-Fi SETUP SERVICE DC 19V

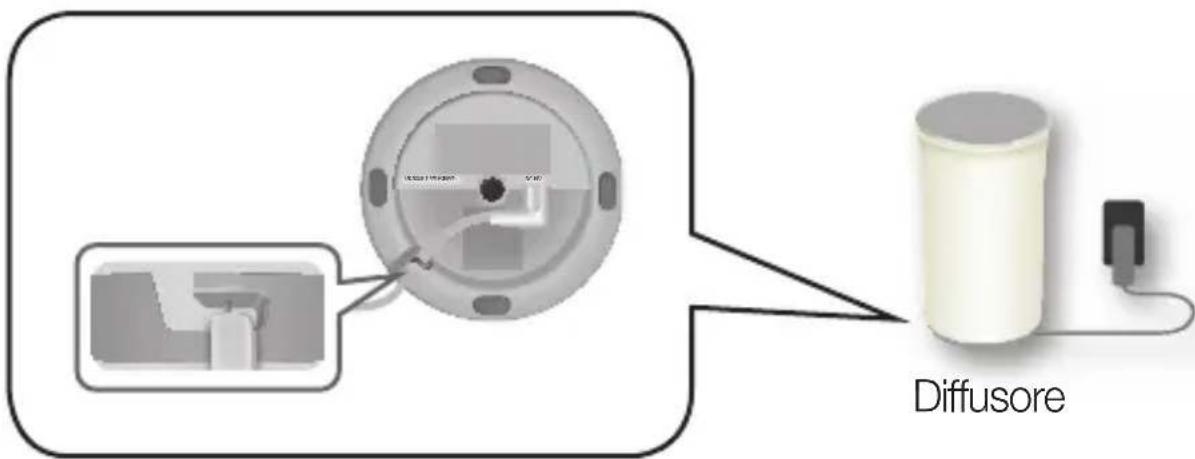

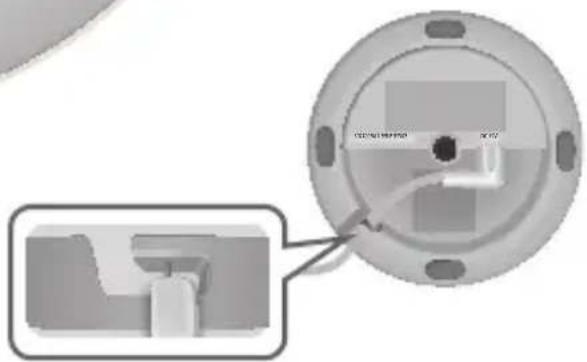

Tacca per cavo di alimentazione

DC 19V

Collegare il cavo di alimentazione di uscita dell'alimentatore al jack a 19 V CC sul diffusore.

1. Toccare il tasto MODE sulla parte SUPERIORE del diffusore una o più volte fino a quando si sente "Bluetooth is ready. (Il Bluetooth è pronto.)".

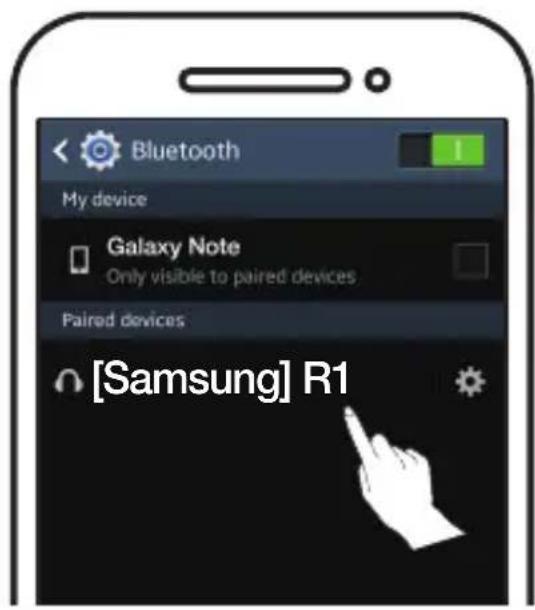

2. Attivare il Bluetooth sul dispositivo smart, quindi selezionare [Samsung] R1 dall'elenco Bluetooth.

√ Senza la connessione con l'app Samsung Multiroom, può essere presente "Samsung Wireless Audio" sull'elenco Bluetooth.

1. Utilizzare un'app di musica sul dispositivo per riprodurre la musica sul diffusore.

NOTA

√ Nel modo Bluetooth, le funzioni di riproduzione/pausa/successivo/precedente sono disponibili nei dispositivi Bluetooth che supportano AVRCP.

Connessione a una TV mediante TV SoundConnect (Bluetooth)

TV SoundConnect permette una facile connessione wireless tra una TV Samsung e il diffusore per ascoltare l'audio della TV attraverso il diffusore.

1. Toccare il tasto MODE una o più volte fino a quando si sente "TV SoundConnect is ready. (TV SoundConnect è pronto.)".

NOTA

√ TV SoundConnect può essere usato per connettere un singolo diffusore a una TV. (Per connettere più diffusori a una TV, fare riferimento a “Connessione a una Samsung Smart TV mediante Wi-Fi”).

1. Tenere premuto il tasto MODE per 5 secondi per inizializzare il modo TV SoundConnect.
2. Sul televisore viene visualizzato un messaggio di popup per confermare la connessione. Confermare per continuare.

NOTE

√ Una volta completata la connessione, saltare i passi 2 e 3 sopra riportati quando si collega di nuovo la TV.
√ Per collegare una nuova TV, seguire tutti e 3 i passi sopra riportati.
√ La funzione TV SoundConnect (SoundShare) è disponibile su diverse TV Samsung commercializzate dopo il 2012.

Connessione a una Samsung Smart TV mediante Wi-Fi

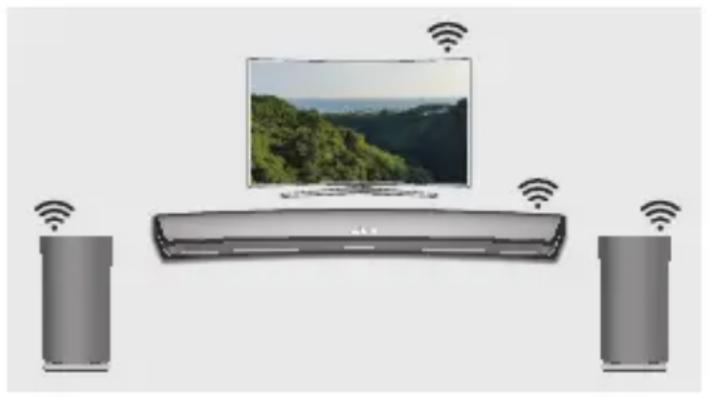

Che cos'è la connessione audio surround Wi-Fi?

Se la propria TV Samsung supporta la modalità Wi-Fi, è possibile connettere la TV e i dispositivi audio alla stessa rete Wi-Fi. In questo modo si può godere dell'esperienza audio del sistema audio surround.

Riproduzione dell'audio della TV utilizzando la Soundbar e i diffusori

Riproduzione dell'audio della TV utilizzando solo i diffusori (è possibile connettere fino a cinque diffusori)

Lista di controllo prima della connessione

※ Controllare le informazioni relative al modello di TV.

Per la connessione di una TV mediante Wi-Fi, sono compatibili solamente le Samsung Smart TV rilasciate dopo il 2014. (Si veda il Manuale utente in dotazione con la TV.)

In caso di utilizzo di una smart TV prodotta da un'azienda diversa da Samsung,

Utilizzare una connessione cablata per connettere la TV alla Soundbar Samsung che supporta la funzione multiroom. Quindi utilizzare l'app Multiroom per configurare il sistema audio surround. (Fare riferimento al manuale utente della Soundbar sul sito Web Samsung)

1. Assicurarsi che la Soundbar e il dispositivo audio siano connessi a una rete (Wi-Fi).

NOTA

√ Scaricare l'app Samsung Multiroom sul dispositivo smart, quindi seguire le istruzioni dell'app per connettere i diffusori e/o la Soundbar alla rete (Wi-Fi).

1. Assicurarsi che la TV sia connessa alla rete.

- Come verificare : Menu → Rete → Stato rete

1. Assicurarsi che la TV, la Soundbar e i diffusori siano connessi alla stessa rete.

Connessione a una Samsung Smart TV rilasciata nel 2016

■ Connessione di un singolo diffusore o Soundbar

Dai menu, selezionare Uscita audio.

Menu Home → Impostazioni (💡) → Suono → Uscita audio → Nome modello (Wi-Fi)

■ Connessione di più diffusori o connessione di un singolo diffusore insieme alla Soundbar

1. Nel menu TV, selezionare Gestione altoparlanti wireless.

Menu → Suono → Impostazioni avanzate → Gestione altoparlanti wireless

Connessione a una Samsung Smart TV mediante Wi-Fi

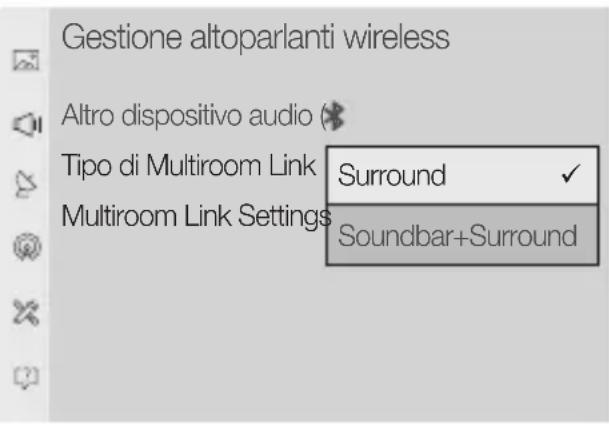

2. Selezionare il Tipo di Multiroom Link.

Gestione altoparlanti wireless Altro dispositivo audio Tipo di Multiroom Link Multiroom Link Settings Surround ✓ Soundbar+Surround

- Surround :

Configurare con un numero di diffusori da 2 a 5

- Soundbar+Surround :

Configurare con una Soundbar e due diffusori

NOTA

√ Il sistema audio surround non è disponibile con una combinazione di una Soundbar e un diffusore.

3. Selezionare il Multiroom Link Settings. Selezionare un diffusore per ciascun canale e selezionare Salva per completare la configurazione.

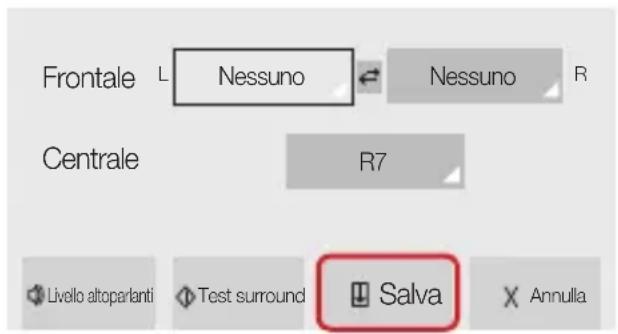

• Surround


Frontale L Nessuno R Centrale R7 Livello altoparlanti Test surround Salva Annulla

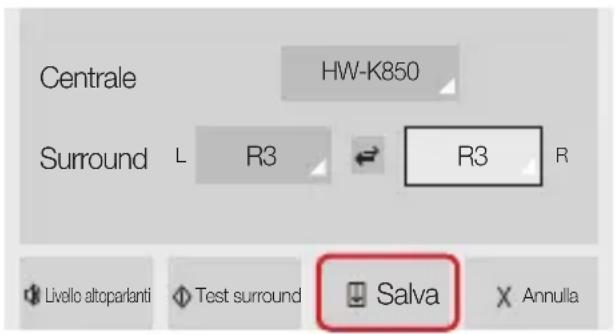

• Soundbar+Surround


Centrale HW-K850 Surround L R3 R3 R Livello altoparlanti Test surround Salva Annulla

Se non si riesce a stabilire una connessione, si veda “Lista di controllo prima della connessione” a pag. 9 e 10.

Connessione a una Samsung Smart TV rilasciata nel 2015

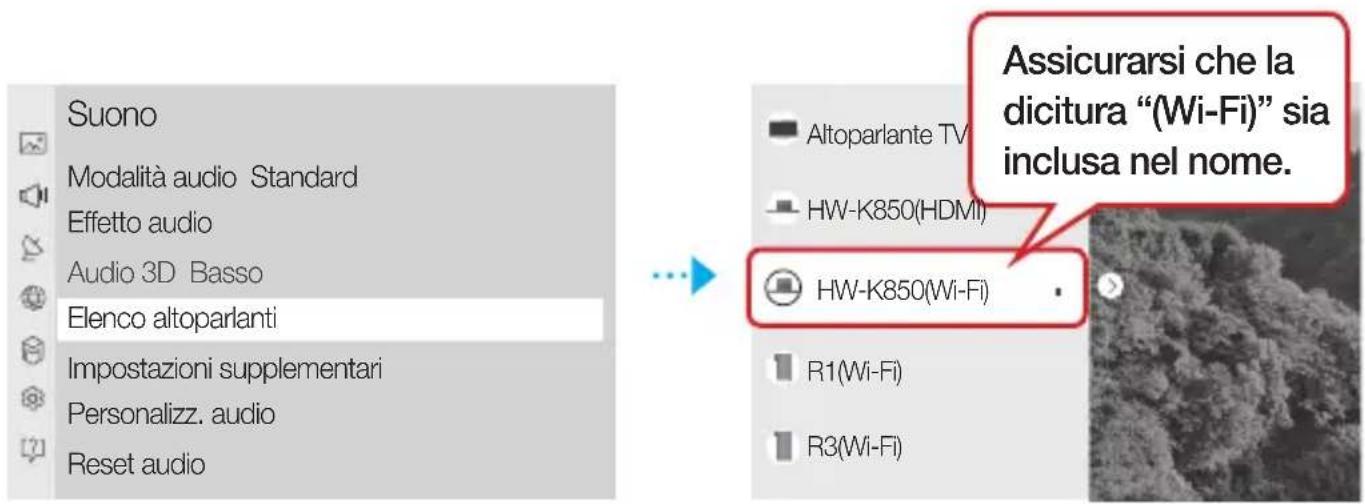

■ Connessione di un singolo diffusore o Soundbar

1. Nel menu TV, selezionare Elenco altoparlanti.
   Menu → Suono → Elenco altoparlanti
2. Selezionare un diffusore connesso dall'elenco dei diffusori.

Suono Modalità audio Standard Effetto audio Audio 3D Basso Elenco altoparlanti Impostazioni supplementari Personalizz. audio Reset audio Assicurarsi che la dicitura “(Wi-Fi)” sia inclusa nel nome. Altoparlante TV HW-K850(HDMI) HW-K850(Wi-Fi) R1(Wi-Fi) R3(Wi-Fi)

IMPORTANTE

√ Le Soundbar sono indicate con il 'Nome modello (Wi-Fi).'

■ Connessione di più diffusori o connessione di un singolo diffusore insieme alla Soundbar

1. Seguire le istruzioni riportate in “Connessione di un singolo diffusore o Soundbar” per connettere un diffusore.

IMPORTANTE

√ Per configurare il sistema audio surround allineato con una Soundbar, selezionare prima una Soundbar.

Connessione a una Samsung Smart TV mediante Wi-Fi

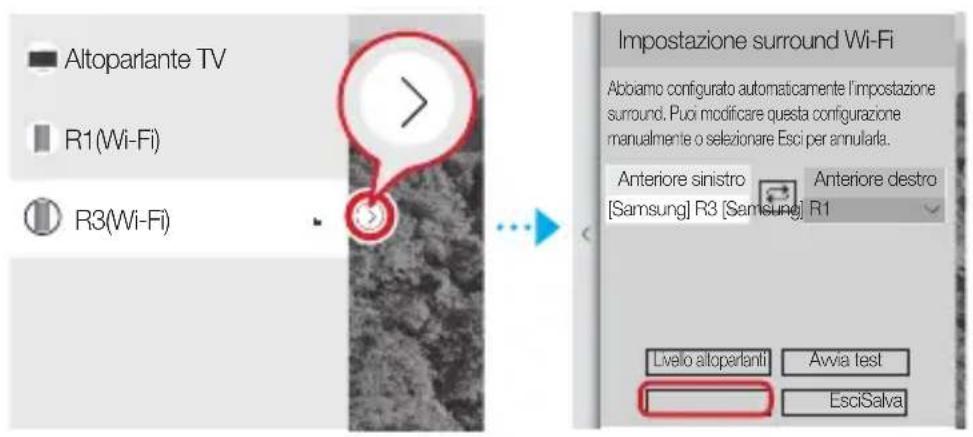

1. Con il diffusore selezionato, premere il tasto di direzione destro sul telecomando. Selezionare un diffusore per ciascun canale e selezionare Salva per completare la configurazione.

Connessione solo di un diffusore

Altoparlante TV R1(Wi-Fi) R3(Wi-Fi) Impostazione surround Wi-Fi Abbiamo configurato automaticamente l'impostazione surround. Puoi modificare questa configurazione manualmente o selezionare Esci per annularla. Anteriore sinistro [Samsung] R3 [Samsung] R1 Anteriore destro Livello altoparlanti Avvia test EsciSalva

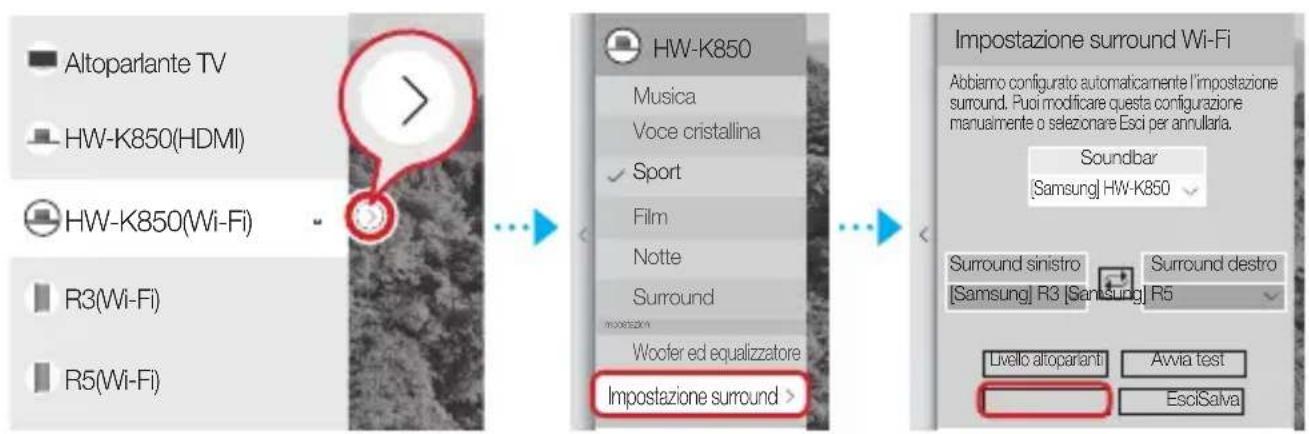

Connessione di un diffusore insieme alla Soundbar

√ Il sistema audio surround non è disponibile con una combinazione di una Soundbar e un diffusore.

Altoparlante TV HW-K850(HDMI) HW-K850(Wi-Fi) R3(Wi-Fi) R5(Wi-Fi) HW-K850 Musica Voce cristallina Sport Film Notte Surround Woofer ed equalizzatore Impostazione surround > Impostazione surround Wi-Fi Abbierto configurato automaticamente l'impostazione surround. Puoi modificare questa configurazione manualmente o selezionare Esci per annullaria. Soundbar [Samsung] HW-K850 Surround sinistro [Samsung] R3 [Samsung] R5 Surround destro Livello altoparlanti Avvia test EsciSalva

√ Se non si riesce a stabilire una connessione, si veda “Lista di controllo prima della connessione” a pag. 9 e 10.

Connessione a una Samsung Smart TV mediante Wi-Fi

Connessione a una Samsung Smart TV rilasciata nel 2014

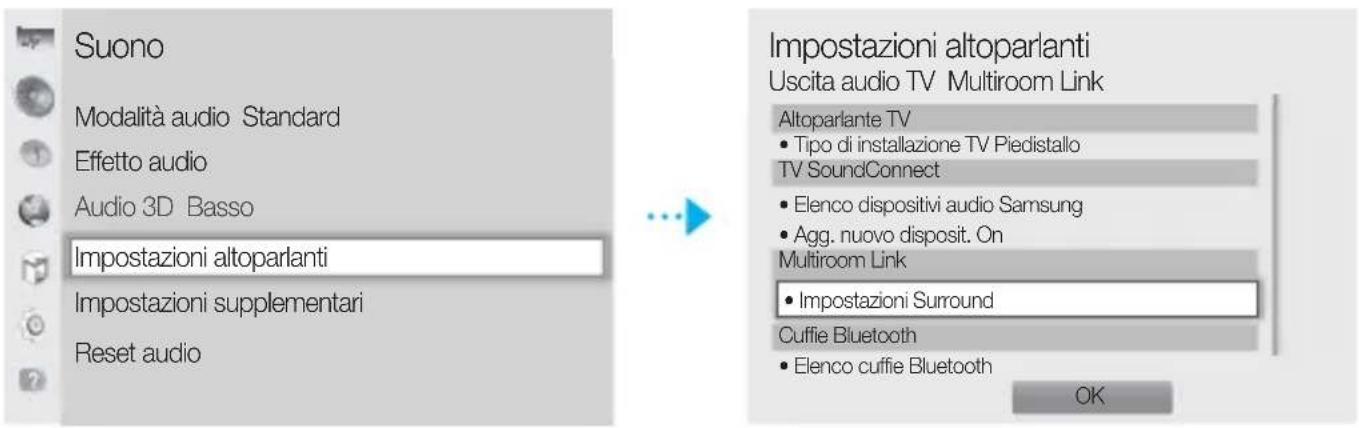

1. Dai menu, selezionare Multiroom Link - Impostazioni.

Menu → Suono → Impostazioni altoparlanti → Multiroom Link - Impostazioni

Suono Modalità audio Standard Effetto audio Audio 3D Basso Impostazioni altoparlanti Impostazioni supplementari Reset audio Impostazioni altoparlanti Uscita audio TV Multiroom Link Altoparlante TV • Tipo di installazione TV Piedistallo TV SoundConnect • Elenco dispositivi audio Samsung • Agg. nuovo disposit. On Multiroom Link • Impostazioni Surround Cuffie Bluetooth • Elenco cuffie Bluetooth OK

2. Selezionare il tipo di Multiroom Link.

Impostazioni Multiroom Link ✓ Surround Multiroom Anteriore sinistro Soundbar+Surround [Samsung]R5[Samsung]R3 OK Livello volume Test altoparlanti Modifica Nome

- Surround :

Configurare con un numero di diffusori da uno a cinque

- Soundbar+Surround :

Configurare con una Soundbar, oppure con unaSoundbar e due diffusori

NOTA

√ Il sistema audio surround non è disponibile con una combinazione di una Soundbar e un diffusore.

Connessione a una Samsung Smart TV mediante Wi-Fi

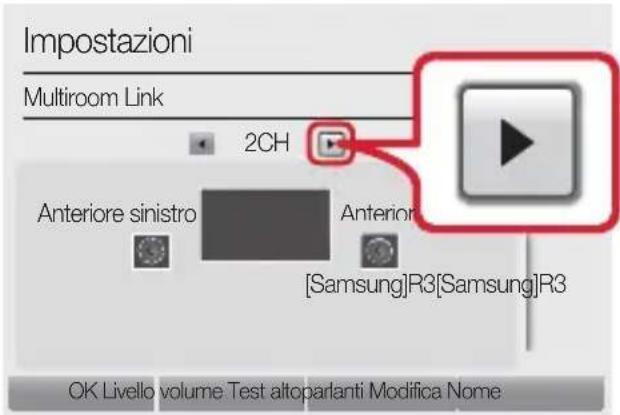

1. Selezionare il numero di diffusori da connettere. Per es., un diffusore → 1CH, due diffusori → 2CH

Impostazioni Multiroom Link 2CH Anteriore sinistro Anterior [Samsung]R3[Samsung]R3 OK Livello volume Test altoparlanti Modifica Nome

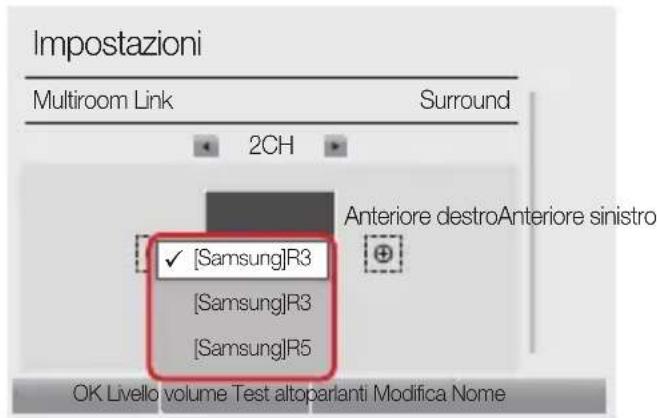

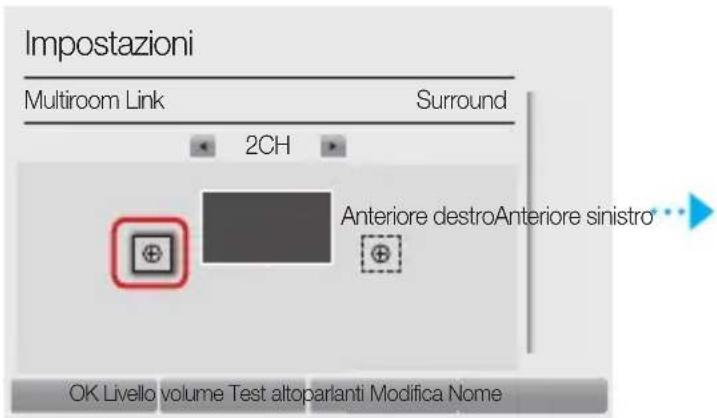

1. Selezionare il diffusore nella posizione desiderata e selezionare OK.

Impostazioni Multiroom Link Surround 2CH Anteriore destroAnteriore sinistro OK Livello volume Test altoparlanti Modifica Nome

Impostazioni Multiroom Link Surround 2CH Anteriore destroAnteriore sinistro ✓ [Samsung]R3 [Samsung]R3 [Samsung]R5 OK Livello volume Test altoparlanti Modifica Nome

1. Impostare l'uscita audio della TV su Multiroom Link.

√ Se non si riesce a stabilire una connessione, si veda “Lista di controllo prima della connessione” a pag. 9 e 10.
