Tipo di prodotto	Subwoofer
Marca	Samsung
Modello	SWA-W510
Dimensioni (L x A x P)	238,0 x 240,8 x 238,0 mm
Peso	6,4 kg
Potenza di uscita nominale	200 W
Consumo in standby	2,0 W
Intervallo di temperatura di funzionamento	+5 °C a +35 °C
Intervallo di umidità di funzionamento	10 % ~ 75 %
Frequenza di funzionamento wireless	5,725 GHz – 5,825 GHz
Potenza di trasmissione SRD massima	25 mW
Compatibilità	Alcune Soundbar Samsung (consultare il sito Samsung)
Metodo di connessione	Wireless, tramite procedura ID SET
Indicatore LED	LINK (blu) per connessione, STANDBY (rosso) per standby
Alimentazione	Rete, cavo di alimentazione fornito
Manutenzione e pulizia	Scollegare, asciugare con un panno morbido e asciutto. Non utilizzare prodotti chimici.
Sicurezza	Rispettare le istruzioni: non ostruire la ventilazione, evitare l'umidità, scollegare in caso di temporale, ecc.
Ricambi e riparabilità	Nessuna parte riparabile dall'utente. Affidare qualsiasi riparazione a un tecnico qualificato.
Informazioni generali	Dichiarazione di conformità UE disponibile su www.samsung.com. Riciclaggio secondo la direttiva RAEE.
Garanzia	Consultare le condizioni fornite con il prodotto.

Domande frequenti - SWAW510 SAMSUNG

Come collegare il subwoofer alla mia Soundbar Samsung?

Collegare il subwoofer a una presa elettrica. Spegnere la Soundbar, quindi premere il pulsante Su del telecomando della Soundbar per 5 secondi per avviare la procedura ID SET. Il LED LINK deve passare da lampeggiante a blu fisso, indicando una connessione riuscita.

Cosa fare se il LED LINK lampeggia in blu?

Il lampeggio blu significa che la connessione è in fase di ripristino. Verificare che il cavo di alimentazione della Soundbar sia collegato correttamente. Attendere circa 5 minuti. Se il problema persiste, ripetere la procedura ID SET.

Come eseguire la procedura ID SET?

Assicurarsi che la Soundbar sia spenta. Con il telecomando della Soundbar, premere il pulsante Su per 5 secondi. Il messaggio ID SET viene visualizzato brevemente, quindi la Soundbar si accende automaticamente. Il LED LINK sul subwoofer deve diventare blu fisso.

Il subwoofer non si accende, cosa fare?

Verificare che il cavo di alimentazione sia collegato correttamente al subwoofer e alla presa a muro. Se il LED è rosso, il subwoofer è in standby. Accendere la Soundbar per riattivarlo. Se non succede nulla, contattare un centro assistenza Samsung.

Quali modelli di Soundbar sono compatibili?

Il subwoofer SWA-W510 è compatibile con alcune Soundbar Samsung. Consultare la pagina prodotto della propria Soundbar su www.samsung.com/support per l'elenco completo dei modelli compatibili.

Come pulire il subwoofer?

Scollegare il subwoofer dalla presa elettrica. Utilizzare un panno morbido e asciutto per pulire la superficie. Non utilizzare mai prodotti chimici come cera, benzene, alcol o detergenti, poiché potrebbero danneggiare l'apparecchio.

Posso utilizzare il subwoofer con una Soundbar di un'altra marca?

No, il subwoofer SWA-W510 è progettato esclusivamente per le Soundbar Samsung compatibili. L'utilizzo con altre marche non è garantito e potrebbe non funzionare.

Cosa significa il LED rosso acceso sul subwoofer?

Un LED rosso fisso indica che il subwoofer è in modalità standby. Si accende automaticamente quando la Soundbar è spenta o quando non viene rilevato alcun segnale audio. Accendere la Soundbar per uscire dalla modalità standby.

Il subwoofer emette un rumore anomalo, cosa fare?

Scollegare immediatamente il subwoofer dalla presa elettrica. Verificare che nessun oggetto ostruisca le fessure di ventilazione. Se il rumore persiste, contattare un centro assistenza Samsung autorizzato.

Dove trovare i ricambi?

I ricambi non sono disponibili per gli utenti. Qualsiasi riparazione deve essere effettuata da un tecnico qualificato. Contattare un centro assistenza Samsung autorizzato per assistenza.

MANUALE UTENTE SWAW510 SAMSUNG

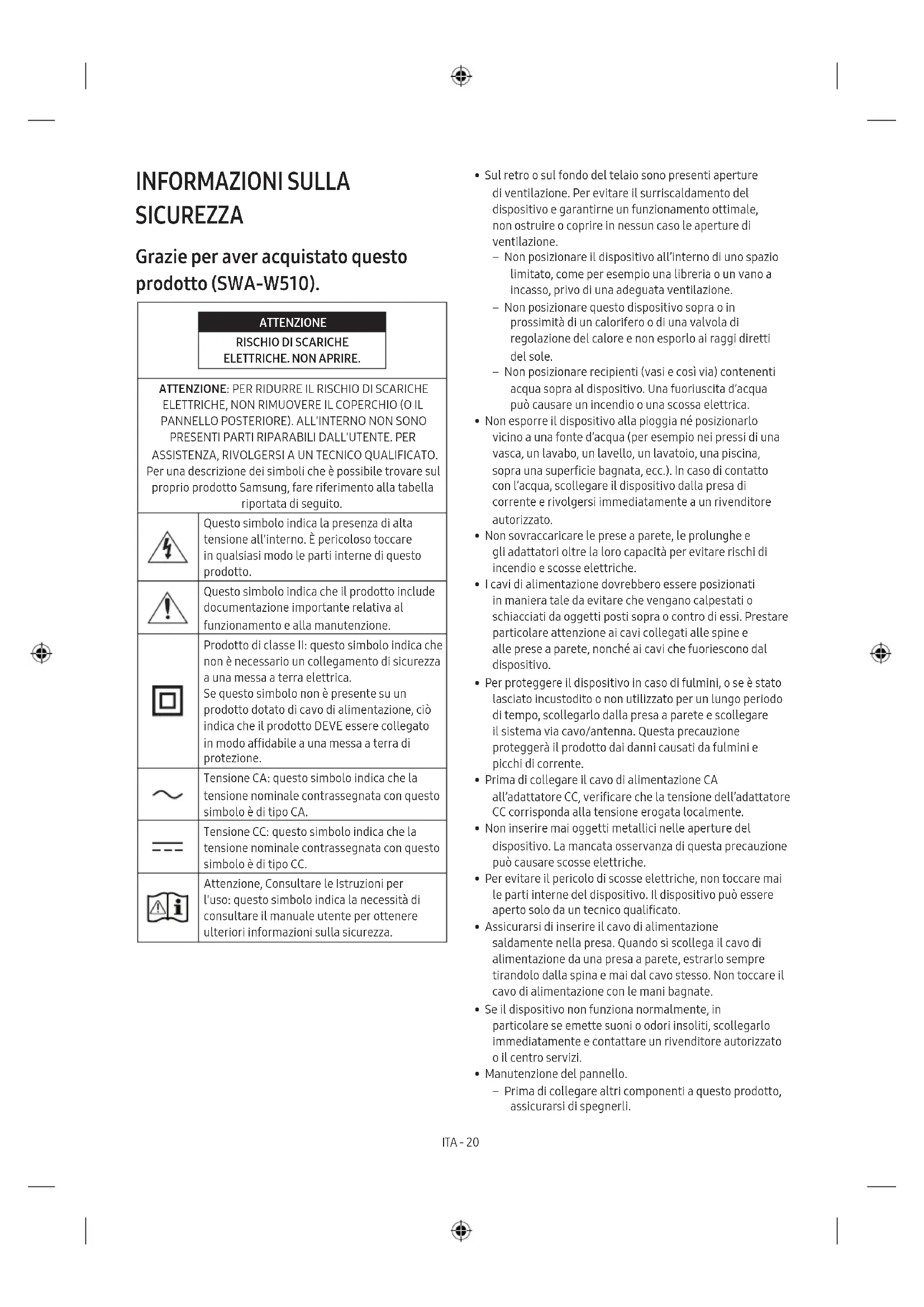

INFORMAZIONI SULLA SICUREZZA

Grazie per aver acquistato questo prodotto (SWA-W510).

ATTENZIONE

RISCHIO DI SCARICHE ELETTRICHE. NON APRIRE.

ATTENZIONE: PER RIDURRE IL RISCHIO DI SCARICHE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL PANNELLO POSTERIORE). ALL'INTERNO NON SONO PRESENTI PARTI RIPARABILI DALL'UTENTE. PER

ASSISTENZA, RIVOLGERSI A UN TECNICO QUALIFICATO. Per una descrizione dei simboli che è possibile trovare sul proprio prodotto Samsung, fare riferimento alla tabella riportata di seguito.

Questo simbolo indica la presenza di alta tensione all'interno. È pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.

Questo simbolo indica che il prodotto include documentazione importante relativa al funzionamento e alla manutenzione.

Prodotto di classe II: questo simbolo indica che non è necessario un collegamento di sicurezza a una messa a terra elettrica.

Se questo simbolo non è presente su un prodotto dotato di cavo di alimentazione, ciò indica che il prodotto DEVE essere collegato in modo affidabile a una messa a terra di protezione.

Tensione CA: questo simbolo indica che la tensione nominale contrassegnata con questo simbolo è di tipo CA.

Tensione CC: questo simbolo indica che la tensione nominale contrassegnata con questo simbolo è di tipo CC.

Attenzione, Consultare le Istruzioni per l'uso: questo simbolo indica la necessità di consultare il manuale utente per ottenere ulteriori informazioni sulla sicurezza.

- Sul retro o sul fondo del telaio sono presenti aperture di ventilazione. Per evitare il surriscaldamento del dispositivo e garantirne un funzionamento ottimale, non ostruire o coprire in nessun caso le aperture di ventilazione.

- Non posizionare il dispositivo all'interno di uno spazio limitato, come per esempio una libreria o un vano a incasso, privo di una adeguata ventilazione.

- Non posizionare questo dispositivo sopra o in prossimità di un calorifero o di una valvola di regolazione del calore e non esporlo ai raggi diretti del sole.

- Non posizionare recipienti (vasi e così via) contenenti acqua sopra al dispositivo. Una fuoriuscita d'acqua può causare un incendio o una scossa elettrica.

- Non esporre il dispositivo alla pioggia né posizionarlo vicino a una fonte d'acqua (per esempio nei pressi di una vasca, un lavabo, un lavello, un lavatoio, una piscina, sopra una superficie bagnata, ecc.). In caso di contatto con l'acqua, scollegare il dispositivo dalla presa di corrente e rivolgersi immediatamente a un rivenditore autorizzato.

- Non sovraccaricare le prese a parete, le prolunghe e gli adattatori oltre la loro capacità per evitare rischi di incendio e scosse elettriche.

- I cavi di alimentazione dovrebbero essere posizionati in maniera tale da evitare che vengano calpestati o schiacciati da oggetti posti sopra o contro di essi. Prestare particolare attenzione ai cavi collegati alle spine e alle prese a parete, nonché ai cavi che fuoriescono dal dispositivo.

- Per proteggere il dispositivo in caso di fulmini, o se è stato lasciato incustodito o non utilizzato per un lungo periodo di tempo, scollegarlo dalla presa a parete e scollegare il sistema via cavo/antenna. Questa precauzione proteggerà il prodotto dai danni causati da fulmini e picchi di corrente.

- Prima di collegare il cavo di alimentazione CA all'adattatore CC, verificare che la tensione dell'adattatore CC corrisponda alla tensione erogata localmente.

- Non inserire mai oggetti metallici nelle aperture del dispositivo. La mancata osservanza di questa precauzione può causare scosse elettriche.

- Per evitare il pericolo di scosse elettriche, non toccare mai le parti interne del dispositivo. Il dispositivo può essere aperto solo da un tecnico qualificato.

- Assicurarsi di inserire il cavo di alimentazione saldamente nella presa. Quando si scollega il cavo di alimentazione da una presa a parete, estrarlo sempre tirandolo dalla spina e mai dal cavo stesso. Non toccare il cavo di alimentazione con le mani bagnate.

- Se il dispositivo non funziona normalmente, in particolare se emette suoni o odori insoliti, scollegarlo immediatamente e contattare un rivenditore autorizzato o il centro servizi.

• Manutenzione del pannello.

- Prima di collegare altri componenti a questo prodotto, assicurarsi di spegnerli.

• Se il prodotto rimane inutilizzato per diverso tempo, e in particolare se bambini, anziani o disabili vengono lasciati soli in casa senza supervisione, scollegare la spina dalla presa di corrente.
• La polvere accumulata può causare scosse elettriche, perdite di corrente o incendio a causa del surriscaldamento o delle scintille generate dal cavo di alimentazione o dal degrado della protezione isolante.
• Contattare un centro servizi autorizzato per ricevere informazioni qualora si intenda installare il prodotto in un luogo molto polveroso, particolarmente caldo o freddo, molto umido o in cui sono presenti sostanze chimiche, oppure in luoghi in cui ne è previsto il funzionamento 24 ore al giorno, come aeroporti, stazioni ferroviarie e così via. In caso contrario, potrebbero causarsi seri danni al prodotto.
• Utilizzare soltanto una spina e una presa a parete correttamente collegate a terra.
• Una messa a terra inadeguata può causare scosse elettriche o danni al prodotto. (Solo dispositivi di Classe I.)
• Per spegnere del tutto il dispositivo, è necessario scollegarlo dalla presa a parete. Di conseguenza, la presa a parete e il cavo di alimentazione devono essere prontamente accessibili in qualsiasi momento.
• Non lasciare che i bambini giocando si appendano al prodotto.
• Tenere gli accessori (per es. le batterie) in un luogo sicuro lontano dalla portata dei bambini.
• Non installare il prodotto in una posizione instabile, come per esempio su una mensola non salda, una superficie inclinata o un luogo soggetto a vibrazioni.
• Non far cadere o colpire il prodotto. Se il prodotto dovesse risultare danneggiato, scollegare il cavo di alimentazione e rivolgersi a un centro di assistenza.
• Per pulire il dispositivo, scollegare il cavo di alimentazione dalla presa a parete, quindi strofinare il prodotto con un panno morbido e asciutto. Non utilizzare prodotti chimici come cera, benzene, alcol, diluenti, insetticidi, deodoranti per ambienti, lubrificanti o detersivi, in quanto tali prodotti possono danneggiare l'aspetto del prodotto o cancellare le scritte sul prodotto.
• Non esporre questo dispositivo a gocciolamento o schizzi di liquidi. Non posizionare oggetti contenenti liquidi, ad esempio vasi, sul dispositivo.
• Non collegare più dispositivi elettrici alla stessa presa a parete. Il sovraccarico di una presa può provocarne il surriscaldamento, con conseguente incendio.

AVVERTENZA

• PER EVITARE IL PERICOLO DI INCENDIO, NON AVVICINARE MAI AL PRODOTTO CANDELE ACCESE O AD ALTRI PRODOTTI CON FIAMME LIBERE.
- Per ridurre il rischio di incendio o scariche elettriche, non esporre questo dispositivo alla pioggia o all'umidità.

Precauzioni

1. Assicurarsi che l'alimentazione CA o CC della propria abitazione sia conforme ai requisiti di alimentazione indicati nell'adesivo di identificazione situato nella parte posteriore del prodotto. Installare il prodotto in posizione orizzontale su una base idonea (ad es., un mobile), assicurandosi che ci sia spazio circostante sufficiente per la ventilazione (7\~10 cm). Assicurarsi che le fessure di areazione non siano ostruite. Non posizionare l'unità su amplificatori o altre apparecchiature che potrebbero surriscaldarsi. Questa unità è progettata per l'utilizzo continuo. Per spegnere completamente l'unità, scollegare la spina CA dalla presa a parete.
2. Non esporre l'unità alla luce solare diretta o ad altre fonti di calore. In caso contrario, potrebbe generarsi un surriscaldamento con conseguente malfunzionamento dell'unità.
3. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione dalla presa a parete CA. Il prodotto non è destinato all'utilizzo industriale. È esclusivamente riservato all'utilizzo personale. Se il prodotto è stato conservato a basse temperature, potrebbe formarsi della condensa. In caso di trasporto nei mesi invernali, prima di utilizzare l'unità attendere circa 2 ore fino a quando non raggiunge la temperatura ambiente.
4. Se l'elettricità fornita a casa è stimata a 240 V CA, utilizzare un adattatore per spina adatto per collegare questa unità alle prese elettriche.

Istruzioni di sicurezza importanti

Prima di utilizzare l'unità, leggere attentamente le istruzioni operative riportate di seguito. Seguire tutte le istruzioni di sicurezza indicate di seguito. Tenere a portata di mano le istruzioni operative riportate di seguito per riferimento futuro.

1. Leggere le istruzioni riportate di seguito.
2. Conservare le istruzioni riportate di seguito.
3. Prestare attenzione a tutte le avvertenze.
4. Seguire tutte le istruzioni.
5. Non utilizzare questo dispositivo vicino all'acqua.
6. Pulire solo con un panno asciutto.

7. Non ostruire le bocchette di ventilazione. Installare secondo le istruzioni del produttore.

8. Non installare vicino a fonti di calore quali caloriferi, valvole di regolazione del calore, stufe o altri dispositivi (inclusi i ricevitori AV) che producono calore.

9. Non vanificare lo scopo di sicurezza della spina polarizzata o di messa a terra. Una spina polarizzata è dotata di due lame, una più larga dell'altra. Una spina di messa a terra è dotata di due lame e un terzo polo di messa a terra. La lama larga o il terzo polo sono forniti a scopo di sicurezza. Se non è possibile inserire la spina in dotazione nella presa, consultare un elettricista per sostituire la presa obsoleta.

10. Proteggere il cavo di alimentazione affinché non venga calpestato o schiacciato, in particolare in prossimità della spina, degli alloggiamenti e del punto di uscita dal dispositivo.

11. Utilizzare solo gli elementi di fissaggio/accessori specificati dal produttore.

12. Utilizzare solo con il carrello, il supporto, il treppiede, la staffa o il tavolo specificati dal produttore o venduti insieme al dispositivo. Se si utilizza un carrello, prestare attenzione durante lo spostamento del dispositivo sul carrello per evitare lesioni da ribaltamento.

13. Scollegare il dispositivo durante temporali o quando si prevede di non utilizzarlo per lunghi periodi di tempo.

14. Per tutte le operazioni di manutenzione, rivolgersi a un tecnico qualificato. La manutenzione è necessaria se il dispositivo è stato danneggiato in qualsiasi modo, ad esempio quando il cavo di alimentazione o la spina sono danneggiati, quando è stato versato del liquido o sono caduti oggetti al suo interno, quando il dispositivo è stato esposto alla pioggia o all'umidità, quando non funziona normalmente o quando è caduto.

01 VERIFICA DEI COMPONENTI

Subwoofer/Cavo di alimentazione

NOTA

• Per ulteriori informazioni sull'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: Parte inferiore dell'unità principale)
• Il design e le specifiche sono soggetti a modifiche senza preavviso.

1. Verificare lo stato di standby dopo aver collegato a una presa elettrica.

Per accenderlo, collegare il cavo di alimentazione del Subwoofer a una presa elettrica e al Subwoofer. L'indicatore LED LINK (LED blu) sul Subwoofer lampeggia. Se il LED non lampeggia, fare riferimento al passaggio 5.

"Lampeggiamento blu rapido"

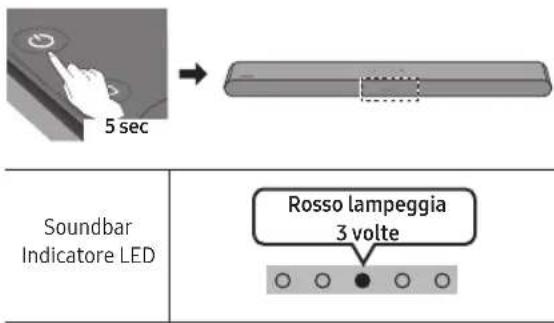

2. Spegnere la Soundbar

Spegnere la Soundbar utilizzando il telecomando della Soundbar.

- L'immagine della Soundbar potrebbe differire dalla Soundbar, a seconda del modello.

5 sec Soundbar Indicatore LED Rosso lampeggia 3 volte

3. Configurare "ID SET" utilizzando il telecomando della Soundbar

Premere il pulsante Su sul telecomando della Soundbar per 5 secondi.

• Il messaggio ID SET viene visualizzato sul display dell'unità principale della Soundbar per un tempo breve e poi scompare.
• Dopo la procedura ID SET, la Soundbar viene attivata automaticamente.
• Fino al completamento dell'associazione, il LED multicolore sulla Soundbar cambia colore in "Rosso → Verde → Blu".

5 sec

Soundbar Indicatore LED

4. Assicurarsi che il LED LINK emetta una luce blu fissa (collegamento completato)

L'indicatore LED LINK smette di lampeggiare e la luce blu rimane fissa quando viene stabilita una connessione tra la Soundbar e il Subwoofer.

LINK LED LINK - Blu è attivo

5. Se SWA-W510 non si connette, eseguire i passaggi necessari in base allo stato dell'indicatore LED

LINK (blu) attivo : Connessione stabilita correttamente (funzionamento normale).

LINK (blu) lampeggiante : Recupero della connessione.

• Assicurarsi che il cavo di alimentazione collegato all'unità principale della Soundbar sia inserito correttamente o attendere circa 5 minuti.
• Ripetere i passaggi da 2 a 4.

STANDBY (Rosso) attivo :

- Standby (con l'unità principale della Soundbar spenta).

- Assicurarsi che il cavo di alimentazione collegato all'unità principale della Soundbar sia inserito correttamente.

- Connessione non riuscita

- 1. Premere il tasto ID SET nella parte posteriore degli altoparlanti Surround con la punta di una penna per 5\~6 secondi fino a quando l'indicatore LED LINK lampeggia (in blu).

LINK • STANDBY • ID SET

Parte posteriore del subwoofer

- 2. Ripetere i passaggi da 2 a 4.

Rosso e blu lampeggiante: Malfunzionamento

- Vedere le informazioni di contatto relative al Centro assistenza Samsung riportate nel presente manuale.

03 MODELLI COMPATIBILI

• Compatibile con la Soundbar Samsung selezionata. Per ulteriori informazioni, visitare la pagina della Soundbar all'indirizzo www.samsung.com/support.
• L'elenco dei modelli compatibili è soggetto a modifiche senza ulteriore avviso.

04 AVVISO DI LICENZA PER IL SOFTWARE OPEN SOURCE

Per inviare domande e richieste di informazioni su fonti aperte, contattare Samsung Open Source (http://opensource.samsung.com)

05 NOTE IMPORTANTI SUL SERVIZIO

• Potrebbe venire addebitato un costo amministrativo nei seguenti casi:
  (a) l'utente richiede l'assistenza di un tecnico e non viene rilevato alcun difetto nel prodotto (ovvero, l'utente non ha letto il manuale utente).
  (b) l'utente porta l'unità in un centro di riparazione e non viene rilevato alcun difetto nel prodotto (ovvero, l'utente non ha letto il manuale utente).
• Prima della visita di un tecnico, l'utente viene informato dell'importo del costo amministrativo.

06 SPECIFICHE E GUIDA

Specifiche

Nome subwooferSWA-W510
Peso6,4 kg	Dimensioni (L x A x P)238,0 x 240,8 x 238,0 mm
Intervallo di temperatura di esercizioda +5 °C a +35 °C	Intervallo di umidità operativa10 % ~ 75%
AMPLIFICATOREPotenza di uscita nominale200 W
Consumo di energia complessivo in standby (W)2,0 W
POTENZA DI USCITA DISPOSITIVO WIRELESSPotenza max trasmettitore SRD25 mW a 5,725 GHz – 5,825 GHz

NOTA

• Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso.

• Il peso e le dimensioni sono approssimativi.

• Con la presente, Samsung dichiara che questa apparecchiatura radio è conforme alla Direttiva 2014/53/UE e ai relativi requisiti di legge del Regno Unito. Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo:
  http://www.samsung.com. Andare alla pagina Supporto e immettere il nome del modello.
  L'uso di questa apparecchiatura è consentito in tutti i Paesi dell'UE e nel Regno Unito.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali.

Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400m² è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specifici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina
