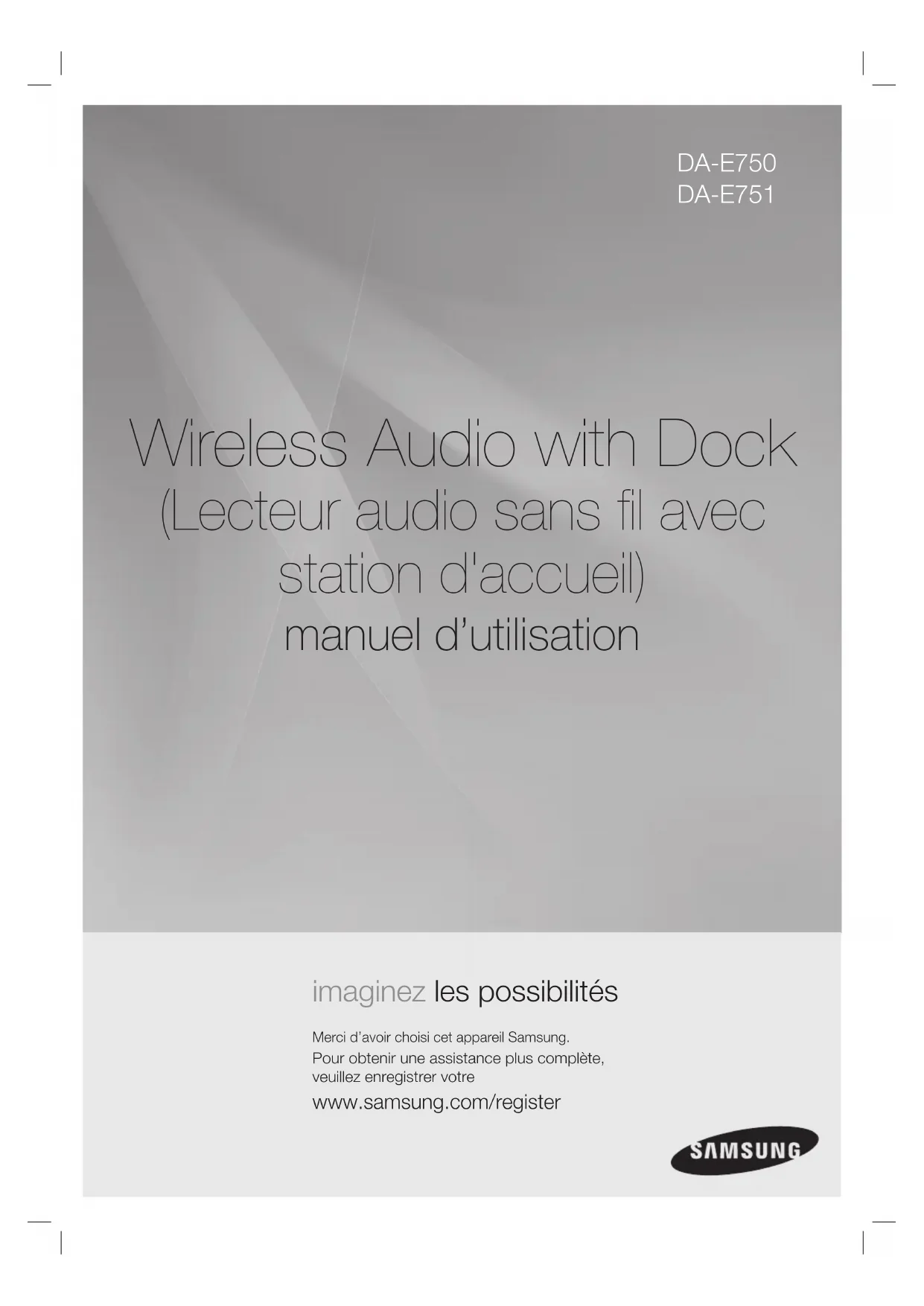

MODE D'EMPLOI DAE751 SAMSUNG

678) www.samsung.com SWEDEN 0771 726 7864 (SAMSUNG) www.samsung.com Switzerland 0848 - SAMSUNG(7267864, CHF 0.08/min) www.samsung.com/ch www.samsung.com/ch_ fr (French) U.K 0330 SAMSUNG (7267864) www.samsung.com EIRE 0818 717100 www.samsung.com LITHUANIA 8-800-77777 www.samsung.com LATVIA 8000-7267 www.samsung.com ESTONIA 800-7267 www.samsung.com Contact SAMSUNG WORLD WIDE If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care centre.Wireless Audio with Dock (Lecteur audio sans fil avec station d'accueil) manuel d’utilisation imaginez les possibilités Merci d’avoir choisi cet appareil Samsung.Pour obtenir une assistance plus complète, veuillez enregistrer votrewww.samsung.com/register DA-E750 DA-E7512 caractéristiques Lecture AllShare Cette fonction permet d’écouter la musique enregistrée sur vos appareils (ex. : ordinateur, Smartphone ou serveur NAS) à l'aide du lecteur audio sans fil avec station d’accueil via une connexion réseau. AirPlay La technologie Airplay permet d’écouter la musique stockée sur vos appareils Apple à l’aide du lecteur audio sans fil avec station d’accueil. Enceintes de la station d’accueil Dual Docking Audio La station d’accueil dual docking pour appareils Samsung Galaxy ou Apple permet le chargement et la lecture de fichiers stockés sur ces appareils via ses enceintes intégrées. Prise en charge de la fonction USB Host Vous pouvez connecter des périphériques de stockage USB externes (lecteur MP3, mémoire flash USB, etc.) afin d’en lire les fichiers musicaux à l’aide de la fonction USB HOST du lecteur audio sans fil avec station d’accueil. Fonction Bluetooth Vous pouvez connecter un périphérique Bluetooth au lecteur audio sans fil avec station d’accueil pour écouter de la musique stockée sur le périphérique avec un son stéréo de grande qualité, le tout sans fil ! aptX

aptX permet d'écouter un son stéréo Bluetooth de haute qualité, en délivrant une qualité audio câblée via une connexion sans fil. Licence AirPlay, le logo AirPlay, iPhone, iPod, iPod classic, iPod nano, iPod shuffle et iPod touch sont des marques de commerce d’Apple Inc., déposées aux États-Unis et dans d’autres pays. iPad est une marque commerciale d’Apple Inc.3 FRA consignes de sécurité AVeRTiSSeMenTS ReLATiFS À LA SÉcURiTÉ POUR LIMITER LES RISQUES DE DÉCHARGE ÉLECTRIQUE, NE RETIREZ JAMAIS LE CACHE (NI L’ARRIÈRE DE L’APPAREIL).LES PIÈCES QU’IL CONTIENT NE SONT PAS RÉPARABLES PAR L’UTILISATEUR. VEUILLEZ CONTACTER UN TECHNICIEN QUALIFIÉ POUR TOUTE RÉPARATION. ATTENTION RiSQUe De cHOc ÉLecTRiQUe.ne PAS OUVRiR Ce symbole indique la présence d’une tension dangereuse dans l’appareil, présentant un risque de décharge électrique ou de blessure. Ce symbole indique que des instructions importantes accompagnent le produit.

AVeRTiSSeMenT : Pour réduire les risques d’incendie ou de décharge électrique, veuillez ne pas exposer cet appareil

à la pluie ou à l’humidité.ATTenTiOn : POUR ÉVITER LES RISQUES DE DÉCHARGE ÉLECTRIQUE, VEILLEZ À FAIRE CORRESPONDRE LA BROCHE LA PLUS LARGE DE LA PRISE À L’EMPLACEMENT LE PLUS LARGE, EN L’INSÉRANT COMPLÈTEMENT.• Cet appareil doit toujours être branché à une prise CA équipée d’une broche de mise à la terre.• Pour débrancher l’appareil, il convient de retirer la fiche de la prise murale, laquelle doit donc être facilement accessible.ATTenTiOn

• Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objets contenant un liquide (ex : un vase) sur l’appareil.

• Pour éteindre complètement l’appareil, vous devez retirer le cordon d’alimentation de la prise murale. Par conséquent, le cordon d’alimentation doit être facilement accessible à tout moment. Par la présente, Samsung Electronics déclare que cette [Lecteur audio sans fil avec station d'accueil] est conforme aux exigences essentielles et autres dispositions relatives de la Directive 1999/5/CE. La Déclaration de Conformité est disponible sur le site Web http://www.samsung.com. Pour la consulter, accédez à la rubrique Support (Assistance) > Search Product Support (Rechercher l’assistance du produit), puis entrez le nom du modèle. Cet équipement peut être utilisé dans tous les pays de l’Union européenne. En France, cet équipement ne peut être utilisé qu'en intérieur.4 cOnSiGneS Assurez-vous que l’alimentation CA de votre domicile est conforme aux instructions indiquées au dos de l’appareil. Posez votre appareil sur une surface horizontale appropriée (un meuble stable par exemple) en veillant à laisser un espace de 70 à 100 mm autour de ce dernier afin de permettre sa ventilation. Veillez à ne pas obstruer les orifices de ventilation. Ne posez pas l’appareil sur un amplificateur ou un autre appareil susceptible de chauffer. Cet appareil est conçu pour une utilisation en continu. Pour éteindre complètement l’appareil, débranchez la fiche CA de la prise murale. Débranchez l’appareil si vous envisagez de ne pas l’utiliser durant une longue période. En cas d’orage, débranchez la fiche CA de la prise murale. Les crêtes de tension occasionnées par l’éclair risquent d’endommager l’appareil. Placez le produit à l’abri de la moisissure (ex. : vases), de toute chaleur excessive (ex. : cheminées) ou d’appareils susceptibles de générer des champs magnétiques ou électriques importants. Débranchez le câble d’alimentation de l’alimentation CA en cas de dysfonctionnement de l’appareil. Ce produit n’est pas destiné à un usage industriel. Cet appareil est des- tiné exclusivement à un usage personnel. De la condensation peut se former si votre produit est stocké dans un lieu où la température est basse. Si l’appareil a été transporté pendant l’hiver, attendez environ 2 heures pour qu’il atteigne la température ambiante avant toute utilisation. N’exposez pas l’appareil au rayonnement direct du soleil ou à toute autre source de chaleur. Cela risquerait d’entraîner une surchauffe ou un dys- fonctionnement de l’appareil. Les batteries utilisées dans ce produit contiennent des produits chimiques néfastes pour l’environnement. Ne jetez pas les batteries avec vos déchets ménagers. Les batteries utilisées dans ce produit contiennent des produits chimiques Phones

2 Caractéristiques 2 Licence

3 Avertissements relatifs à la sécurité 4 Consignes

6 Avant de lire le manuel d’utilisation 6 Contenu DESCRIPTION

9 Boîtier de la télécommande

10 Mise sous et hors tension de l’appareil 10 Réglage du volume BRANCHEMENTS

11 Installation du tore de ferrite sur le câble d’alimentation

Installation d’un noyau en ferrite sur le cable lan 12 Utilisation de la protection intermédiaire 13 Branchement d’un appareil au Double Dock 14 Branchement d’un appareil audio au port AUX IN (ENTRÉE AUX.) 15 Connexion à votre réseau 21 Connexion aux peripheriques Bluetooth LECTURE

23 Utilisation du mode TV (SoundShare) 23 Utilisation du mode d’accueil avec des appareils Samsung Galaxy et Apple 25 Lecture en mode Bluetooth 26 Utilisation du mode USB 27 Lecture en mode AirPlay et AllShare FONCTIONS

28 Fonctions de base 29 Fonctions avancées

Mise à niveau du logiciel (mode USB uniquement) DÉPANNAGE

31 Dépannage ANNEXES

32 Caractéristiques techniques6 AVANT DE LIRE LE MANUEL D’UTILISATION Prenez connaissance des termes suivants avant de lire le manuel d’utilisation. Icônes utilisées dans ce manuel Icône Terme Définition Attention Indique une situation dans laquelle une fonction est inopérante ou des paramètres peuvent être annulés. Remarque Indique des astuces ou des instructions sur la page qui aident à utiliser une fonction. Consignes de sécurité et dépannage

1) Veillez à bien assimiler les instructions de sécurité avant d’utiliser ce produit. (Voir page 3)

2) En cas de problème, reportez-vous à la section Dépannage. (Voir page 31)

Copyright ©2012 Samsung Electronics Co.,Ltd. Tous droits réservés ; il est interdit de reproduire ou de copier tout ou partie de ce manuel d’utilisation sans l’accord préalable écrit de Samsung Electronics Co., Ltd. mise en route

AMPLiFicATeUR À TUBe À ViDe8 BOUTON LECTURE/PAUSE Permet de lire ou de mettre en pause un fichier musical. BOUTON F. (FONCTION) Permet de faire défiler les modes dans l’ordre suivant : ; ; ; ; ; ; AUX. (DEL Éteint) BOUTON DE VOLUME +/- Permet de régler le volume. ÉCRAN

FONCTIONS Lorsque vous changez de mode à l’aide du bouton Function (Fonction), l’icône du mode sélectionné s’affiche en blanc sur l’écran d’affichage des fonctions. La DEL clignote lorsque l’appareil est mis sous tension et s’arrête de clignoter lorsque l’appareil est sous tension et prêt à fonctionner.

DOUBLE DOCK Fournit un dock 5 broches pour les appareils Samsung Galaxy ou un dock 30 broches pour les appareils Apple.

PRISE LAN Permet la connexion à un réseau à l’aide d’un câble LAN.

BOUTON WPS/ RESET (WPS/ RÉINITIALISATION) Utilisé dans les procédures de connexion de l’appareil aux réseaux sans fil.

PORT USB Connectez un périphérique de stockage externe USB tel qu’un lecteur MP3 pour lire les fichiers enregistrés sur le périphérique.

PRISE D’ALIMENTATION Connectez le cordon d'alimentation à l’appareil

AUX IN (ENTRÉE AUX.) Permet la connexion à la sortie analogique d’un périphérique externe.

UNIQUEMENT POUR LES RÉPARATIONS Cette prise est destinée uniquement aux réparations.

• Lors de la mise sous tension de l’appareil, environ 20 secondes sont nécessaires pour le chauffage du tube à vide et la production d’un son stable.

• Pour mettre à jour le logiciel du produit via le port USB, il est nécessaire d'utiliser un périphérique de mémoire USB.

• Prenez garde lorsque vous tenez ou déplacez le produit car l'enceinte du caisson de graves s'y trouve au fond.

• Cette unité peut être connectée aux périphériques mobiles avec des niveaux de puissance audio élevés. Lorsque vous connectez cette unité à des périphériques externes avec des niveaux de puissance élevés, la puissance audio peut être réduite pour protéger l'amplificateur et les enceintes.

• Tenez la fiche lorsque vous débranchez le câble d’alimentation de la prise murale. Ne tirez pas le câble.

• Le son émis est susceptible d’être déformé si vous placez d’autres appareils électroniques sur le produit.

• Tenez l’appareil hors de portée des enfants lorsqu’il fonctionne. afin d’éviter tout risque de brûlure.9 FRA ● télécommAnde télécommande BOÎTieR De LA TÉLÉcOMMAnDe Insertion de la pile dans la télécommande

Ouvrez le couvercle de la télécommande en insérant votre ongle dans le jeu entre le couvercle et le boîtier de la télécommande. Puis, soulevez le couvercle et détachez-le complètement.

Insérez la pile au lithium 3V. Insérez la pile dans le compartiment en orientant l'électrode + vers le haut.

Fixez le couvercle de la télécommande à la télécommande. Insérez d’abord le côté supérieur puis abaissez le couvercle de manière à l’encastrer dans le boîtier de la télécommande. Ensuite, avec votre main, poussez les bords du couvercle vers le boîtier de la télécommande. Portée de la télécommande Vous pouvez utiliser la télécommande dans un rayon maximum de 7 mètres depuis l’appareil et dans un angle horizontal maximum de 30° à partir du capteur de la télécommande. BOUTON POWER (MARCHE/ARRÊT) Permet d’allumer et d’éteindre l’appareil.BOUTON DE COMMANDEPermet de sélectionner le fichier musical suivant ou précédent.VOLUMEPermet de régler le volume de l’appareil.BOUTON LECTURE/PAUSEPermet de lire ou de mettre en pause un fichier musical.BOUTON FUNCTION (FONCTION)Permet de sélectionner le mode Fonction.

• Faites attention à ne pas coincer votre ongle dans le jeu lorsque vous soulevez le couvercle. Vous risqueriez d’abîmer votre ongle. BOUTON MUTE (MUET)Permet de couper le son de l'unité.Appuyez à nouveau pour rétablir le son à son volume précédent.BOUTON BASS (BASSES)Permet de régler le son à votre goût. MUTE VOL BASS FUNCTION10 mise sous tension et contrôle du volume MiSe SOUS eT HORS TenSiOn De L’APPAReiL MUTE VOL BASS FUNCTION MUTE VOLBASSFUNCTION DOCK DOCKDOCKDOCK DOCK DOCK DOCK DOCK

1. Pour allumer cette unité, appuyez sur n'importe quel bouton du panneau supérieur de l'unité lorsque cette

dernière est en mode Veille.

Appuyez sur le bouton POWER (MARCHE/ARRÊT) de la télécommande.

2. Pour éteindre cette unité, appuyez sur le bouton +# du panneau supérieur de l'unité pendant plus de 3

Appuyez à nouveau sur le bouton POWER (MARCHE/ARRÊT) de la télécommande.

• En raison du temps de préchauffage de l’amplificateur, l’appareil se met en route au bout de 20 secondes. RÉGLAGe DU VOLUMe Utilisez les boutons +, - pour régler le volume. Les DEL de fonction s'allument de gauche à droite lorsque vous augmentez le volume et de droite à gauche lorsque vous le baissez. La DEL s'éteint si vous augmentez le volume lorsqu'il est déjà réglé au maximum, ou lorsque vous baissez le volume s'il est déjà réglé au minimum. MUTE VOL BASS FUNCTION MUTE VOL BASS FUNCTION DOCK DOCKDOCKDOCK DOCK DOCK DOCK DOCK

Appuyez sur le bouton de +/– situé dans la partie droite du sommet de l’appareil.

Appuyez sur le bouton VOL +/– de la télécommande.

• Le volume augmente ou diminue lorsque vous appuyez sur VOL (VOLUME) +/–.

• Vous pouvez également utiliser les commandes de volume des appareils branchés à l’aide de la technologie Dual Dock ou Bluetooth pour régler le volume. Notez que les possibilités d’utiliser les commandes de volume des appareils connectés à l’aide de la technologie Bluetooth pour régler le volume peuvent être limitées.11 FRA ● bRAnchements branchements inSTALLATiOn DU TORe De FeRRiTe SUR Le cÂBLe D’ALiMenTATiOn Enroulez trois fois le câble d’alimentation autour du tore. (Commencez l’enroulement à 5-10 cm des prises)Soulevez pour déverrouiller et ouvrir le tore de ferrite.Verrouillez à nouveau le tore. inSTALLATiOn D’Un nOYAU en FeRRiTe SUR Le cABLe LAn Placez le câble LAN sur le tore ouvert.Verrouillez à nouveau le tore.Soulevez pour déverrouiller et ouvrir le tore de ferrite.12

UTILISATION DE LA PROTECTION INTERMÉDIAIRE

Installez le cache de compensation si vous souhaitez connecter un appareil Samsung Galaxy ou Apple ne disposant pas de cache de protection sur le Dual Dock. - Utilisez-le pour une installation stable du périphérique compte tenu de sa forme. Le double dock est également livré avec un cache protecteur pour le connecteur 30 broches des appareils Apple. Utilisez le cache protecteur du connecteur 30 broches lorsque vous fixez le périphérique Samsung Galaxy 5 broches. Pour de plus amples informations, reportez-vous aux illustrations insérées ci-dessous. <Pour les utilisateurs d’appareils Apple> <Pour les utilisateurs d’appareils Galaxy> Lorsque vous connectez un appareil, utilisez un support approprié en prenant en compte le cache de protection et la forme de l'appareil pour garantir la stabilité. Cache de protection Utilisation pour les appareils ne disposant pas de cache de protection. Protection intermédiaire Protection intermédiaire Cache de protection

• Il n’est pas possible d’installer sur le double dock un appareil possédant un étui épais de plus de 1,5 mm ou possédant un fond arrondi inhabituel.13 FRA ● bRAnchements BRANCHEMENT D’UN APPAREIL AU DOUBLE DOCK Comment brancher un appareil au double dock ?

1. Le compartiment du dock DUAL DOCK est situé au dos de l'appareil. Pour l’ouvrir, appuyez dessus en

2. Appuyez plusieurs fois sur le bouton

situé sur la partie supérieure du lecteur audio sans fil avec station d’accueil jusqu’à ce que l’icône apparaisse à l’écran. ~ Chaque fois que vous appuyez sur ce bouton, les fonctions défilent dans l’ordre suivant : ; ; ; ; ; ; AUX. (DEL Éteint) ~ Le mode sélectionné s’affiche en blanc sur l’écran d’affichage des fonctions.

3. Si vous disposez d’un appareil Samsung Galaxy, branchez le périphérique au connecteur à 5 broches (le plus

petit) pour le brancher au double dock. Si vous disposez d’un appareil Apple, branchez l’appareil au connecteur à 30 broches (le plus grand) du double dock.

4. Soulevez le support de l’appareil comme indiqué pour l’empêcher de glisser ou de tomber du double dock.

• Allumez votre appareil Samsung Galaxy avant de le connecter au double dock.

• Cet appareil ne permet pas le branchement simultané d’appareils Samsung Galaxy et Apple.

• Branchez l’appareil Samsung Galaxy et l’appareil Apple à la station d’accueil audio avant de démarrer le mode d’accueil. (Voir page 23) PUSH AUX INWPSONLY FORSERVICELANUSB 5V 500mAPOWER PUSH AUX INWPSONLY FORSERVICELANUSB 5V 500mAPOWERPUSHPUSH PUSHAUX INWPSONLY FORSERVICELANUSB 5V 500mAPOWER PUSH AUX INWPSONLY FORSERVICELANUSB 5V 500mAPOWERPUSHPUSH PUSH AUX INWPS ONLY FOR SERVICE LAN USB 5V 500mA POWER PUSH AUX INWPS ONLY FOR SERVICE LAN USB 5V 500mA POWER PUSH PUSH PUSH AUX INWPS ONLY FOR SERVICE LAN USB 5V 500mA POWER PUSH AUX INWPS ONLY FOR SERVICE LAN USB 5V 500mA POWER PUSH PUSH14 BRANCHEMENT D’UN APPAREIL AUDIO AU PORT AUX IN (ENTRÉE AUX.) Cette section explique comment relier l’appareil à un périphérique audio. Cet appareil est équipé d’une prise analogique audio pour le branchement à un périphérique audio. ENTRÉE AUX.

1. Branchez la prise pour écouteurs du périphérique externe ou du périphérique audio à la source AUX IN (ENTRÉE

AUX) (Audio) située à l'arrière de l'unité.

2. Appuyez plusieurs fois sur le bouton

jusqu’à ce que les DEL de fonction s’éteignent. ~ Le mode AUX est actif lorsque aucune DEL de fonction n’est allumée.

• Avant de déplacer ou d’installer l’appareil, mettez-le hors tension et débranchez le cordon d’alimentation. PUSH

Vous pouvez relier votre lecteur audio sans fil avec station d’accueil au routeur réseau en utilisant l’une des méthodes décrites aux pages suivantes. Connexion du lecteur audio sans fil avec station d’accueil à un réseau câblé PUSH

AUX INWPS / RESETONLY FORSERVICE

LAN USB 5V 500mAPOWER PUSHAUX INWPS / RESETONLY FORSERVICELANUSB 5V 500mAPOWERDOCK Service large bande Service large bande Routeur Modem large bande (avec routeur intégré) Modem large bande

Veillez à bien éteindre le lecteur audio sans fil avec station d’accueil avant de brancher le câble LAN.

1. Éteignez le lecteur audio sans fil avec station d’accueil.

2. Connectez le lecteur audio sans fil avec station d’accueil au routeur à l’aide d’un câble LAN.

3. Allumez le lecteur audio sans fil avec station d’accueil.

4. Appuyez plusieurs fois sur le bouton

situé sur la partie supérieure du lecteur audio sans fil avec station d’accueil jusqu’à ce que l’icône ou apparaisse à l’écran.

• Chaque fois que vous appuyez sur ce bouton, les fonctions défilent dans l’ordre suivant : ; ; ; ; ; ; AUX. (DEL Éteint)

ou s’allume en rouge puis devient fixe une fois le lecteur audio sans fil avec station d’accueil connecté au routeur.

• Si vous avez connecté le câble LAN lorsque l’appareil était allumé, éteignez l’appareil puis rallumez-le.

• Si la connexion au réseau n'a pas pu être établie, débranchez le câble LAN et rebranchez-le, puis redémarrez le produit.

• Les utilisateurs xDSL doivent passer par un routeur pour la connexion au réseau.16 Connexion du lecteur audio sans fil avec station d’accueil à un réseau sans fil Cette section décrit les 4 méthodes de connexion du lecteur audio sans fil avec station d’accueil à un réseau sans fil.

• Certaines opérations relatives au réseau peuvent être différentes des opérations expliquées en fonction des performances et des fonctions du PA utilisé prises en charge.

• Afin de configurer la connexion réseau au routeur ou au modem, reportez-vous au manuel d’utilisation du routeur ou du modem.

• Le lecteur audio sans fil avec station d’accueil prend en charge les protocoles de sécurité suivants : - WEP ; Open - WPA-PSK ; TKIP

• Vous pouvez également connecter le lecteur audio sans fil avec station d’accueil à un réseau sans système de sécurité ni mot de passe.

• Si le routeur sans fil prend en charge le protocole DHCP, le lecteur audio sans fil avec station d’accueil pourra utiliser une adresse DHCP ou une adresse IP fixe pour la connexion au réseau sans fil.

• Sélectionnez un canal sur le routeur sans fil qui n’est pas en cours d’utilisation. Si le canal défini pour le routeur sans fil est actuellement en cours d’utilisation par un autre périphérique situé à proximité, il pourra en résulter des interférences et un échec de commutation.

• Lorsque le mode Pure High-throughput (Greenfield) 802.11n est sélectionné et le type de cryptage de votre routeur défini sur WEP ou TKIP, le lecteur audio sans fil avec station d’accueil ne prend pas en charge les connexions compatibles avec les nouvelles spécifications de certification Wi-Fi.

• Par nature, le réseau LAN peut provoquer des interférences, selon les conditions de fonctionnement (performance du routeur, distance, obstacles, interférences avec d'autres appareils radio, etc.).

• WPS(PBC) / WPS(PIN) ne fonctionne pas lorsque le protocole sécurité est réglé sur WEP.

• Si vous n'arrivez pas à configurer le réseau, appuyez sur le bouton WPS/RESET (WPS/ RÉINITIALISATION) situé à l'arrière jusqu'à ce que le voyant ou clignote deux fois. Patientez jusqu'à ce que le voyant rouge cesse de clignoter, éteignez et rallumez l'appareil. Réessayez. Connexion du lecteur audio sans fil avec station d’accueil à votre appareil Apple équipé d’iOS 5.0 ou version ultérieure (Partage D’informations) Cette méthode de configuration réseau est destinée aux utilisateurs d’appareils Apple qui disposent de la version iOS 5.0 ou d’une version ultérieure.

1. Connectez l’appareil Apple à votre réseau.

sur le lecteur audio sans fil avec station d’accueil, puis connectez votre appareil iPod/ iPhone/iPad au double dock.

3. Maintenez enfoncé le bouton WPS/RESET (WPS/RÉINITIALISATION) situé à l’arrière du lecteur

audio sans fil avec station d'accueil à l’aide de la pointe d’un stylo ou d’un objet similaire pendant plus d’une seconde. L’icône clignote une fois. Relâchez le bouton.

4. Sélectionnez <Allow (Autoriser)> dans le menu contextuel sur l’écran de l’appareil Apple.

5. Réglez le mode sur

Le voyant clignote alors en rouge, puis passe au blanc fixe. Une fois le lecteur audio sans fil avec station d'accueil connecté, le voyant arrête de clignoter en rouge et s’affiche en blanc.

• La connexion réseau est terminée.17 FRA ● bRAnchements Connexion du lecteur audio sans fil avec station d'accueil à l’aide d’un WPS (PBC)

1. Appuyez plusieurs fois sur le bouton situé sur la partie

supérieure du lecteur audio sans fil avec station d’accueil jusqu’à ce que l’icône ou apparaisse à l’écran.

• Chaque fois que vous appuyez sur ce bouton, les fonctions défilent dans l’ordre suivant : ; ; ; ; ; ; AUX. (DEL Éteint) Le voyant passe du blanc au rouge et clignote.

2. Maintenez enfoncé le bouton WPS/RESET (WPS/

RÉINITIALISATION) situé à l’arrière de l’appareil à l’aide de la pointe d’un stylo ou d’un objet similaire pendant plus d’une seconde. Le voyant clignote une fois en blanc. Après que le voyant a clignoté, relâchez le bouton.

• Le voyant clignote en rouge.

3. Appuyez sur le bouton WPS/RESET (WPS/RÉINITIALISATION) de votre routeur ou de votre

modem dans les 90 secondes.

4. Une fois le lecteur audio sans fil avec station d’accueil connecté, le voyant

ou passe du rouge clignotant au blanc.

• La connexion réseau est terminée. PUSH

LAN USB 5V 500mAPOWER PUSHAUX INWPS / RESETONLY FORSERVICELANUSB 5V 500mAPOWERDOCK PUSH AUX IN WPS / RESET ONLY FOR SERVICE LAN USB 5V 500mA POWER PUSH AUX IN WPS / RESET ONLY FOR SERVICE LAN USB 5V 500mA POWER DOCK18 Connexion du lecteur audio sans fil avec station d’accueil via une connexion JBC (JukeBox Connect)

1. Appuyez plusieurs fois sur le bouton situé sur la partie supérieure du lecteur audio sans fil avec

station d’accueil jusqu’à ce que l’icône ou apparaisse à l’écran.

• Chaque fois que vous appuyez sur ce bouton, les fonctions défilent dans l’ordre suivant : ; ; ; ; ; ; AUX. (DEL Éteint) Le voyant passe du blanc au rouge et clignote.

2. Maintenez enfoncé le bouton WPS/RESET (WPS/RÉINITIALISATION) situé à l’arrière de

l’appareil à l’aide de la pointe d’un stylo ou d’un objet similaire pendant plus de 5 secondes. Le voyant clignote une fois en blanc. Patientez jusqu’à ce que le voyant clignote deux fois de plus en blanc, puis relâchez le bouton WPS/RESET (WPS/RÉINITISALITION).

• Le voyant clignote en rouge, puis cesse de clignoter et reste rouge lorsque l’appareil accède au mode de réglage du réseau.

3. Pour connecter le lecteur audio sans fil avec station d’accueil au réseau, recherchez "Samsung

W_Audio E750 XXXXXXX" dans la liste des paramètres Wi-Fi de votre périphérique Wi-Fi, puis sélectionnez-le. Ex.) Appareil Samsung Galaxy

4. Ouvrez le navigateur Web du périphérique Wi-Fi, puis saisissez

"http://192.168.1.1" dans la barre d’adresse du navigateur Internet pour accéder à la page Web du lecteur audio sans fil avec station d’accueil.

5. Dans le champ "Service Set ID (SSID) (Identifiant du réseau

sans fil (SSID))", sélectionnez le point d’accès (routeur ou modem) auquel votre Wi-Fi est connecté.

6. Saisissez le mot de passe du point d’accès dans le champ

"WPA Passphrase (Phrase secrète WPA)". Si vous souhaitez définir l’IP statique, sélectionnez les paramètres avancés. Saisissez l’adresse IP statique souhaitée.

7. Appuyez sur <Apply (Appliquer)>.

Si un avertissement s’affiche sur votre périphérique Wi-Fi, cliquez sur OK.

8. Une fois que la connexion entre le lecteur audio sans fil avec

station d’accueil et le point d’accès sélectionné est établie, le voyant sur le lecteur audio sans fil avec station d’accueil devient blanc.

• La connexion au lecteur audio sans fil avec station d’accueil est terminée. L'image ci-dessus représente l'écran qui apparaît après avoir effectué la connexion réseau avec succès, ainsi vous pouvez lancer AirPlay ou DLNA normalement.

FRA ● bRAnchements Connexion du lecteur audio sans fil avec station d'accueil à l’aide d’un WPS PIN

1. Appuyez plusieurs fois sur le bouton situé sur la partie supérieure du lecteur audio sans fil avec

station d’accueil jusqu’à ce que l’icône ou apparaisse à l’écran.

• Chaque fois que vous appuyez sur ce bouton, les fonctions défilent dans l’ordre suivant : ; ; ; ; ; ; AUX. (DEL Éteint) Le voyant passe du blanc au rouge et clignote.

2. Maintenez enfoncé le bouton WPS/RESET (WPS/RÉINITIALISATION) situé à l’arrière de

l’appareil à l’aide de la pointe d’un stylo ou d’un objet similaire pendant plus de 5 secondes. Le voyant clignote une fois en blanc. Patientez jusqu’à ce que le voyant clignote deux fois de plus en blanc, puis relâchez le bouton WPS/RESET (WPS/RÉINITISALITION).

• Le voyant clignote en rouge, puis cesse de clignoter et reste rouge lorsque l’appareil accède au mode de réglage du réseau.

3. Pour connecter le lecteur audio sans fil avec station d’accueil au réseau, recherchez "Samsung

W_Audio E750 XXXXXXX" dans la liste des paramètres Wi-Fi de votre périphérique Wi-Fi, puis sélectionnez-le. Ex.) Appareil Samsung Galaxy

4. Ouvrez le navigateur Web du périphérique Wi-Fi que vous souhaitez connecter et saisissez

"http://192.168.1.1" dans la barre d’adresse du navigateur Internet.

5. Appuyez sur ou touchez Samsung Wireless Audio with Dock Status.

6. Le numéro WPS PIN s’affiche au bas de l’écran. Notez le

numéro puis éteignez le lecteur audio sans fil avec station d'accueil et rallumez-le.

7. Accédez à la page de configuration Wi-Fi de votre point

d’accès (routeur ou modem sans fil) à l’aide de votre ordinateur ou d’un autre périphérique connecté à Internet, puis définissez les paramètres Wi-Fi sur la méthode PIN. Reportez-vous au manuel d’utilisation de votre routeur ou modem pour obtenir des instructions.

8. Saisissez le numéro WPS PIN du lecteur audio sans fil avec

station d'accueil dans le champ approprié de la page de configuration Wi-Fi.

9. Maintenez enfoncé le bouton WPS/RESET (WPS/RÉINITIALISATION) situé à l’arrière du lecteur

audio sans fil avec station d'accueil à l’aide de la pointe d’un stylo ou d’un objet similaire pendant plus de 10 secondes en mode ou . Le voyant clignote une fois en blanc, puis deux fois. Patientez jusqu’à ce que le voyant clignote trois fois, puis relâchez le bouton.

• L’icône clignote en rouge.

10. Si la connexion entre le lecteur audio sans fil avec station d'accueil et le point d’accès est établie

dans les 90 secondes, le voyant passe du rouge au blanc.

• La connexion au lecteur audio sans fil avec station d’accueil est terminée.

• Cet appareil ne prend pas en charge la fonction Wi-Fi Direct. La connexion directe peut être établie dans certains cas, mais cet appareil ne prend pas en charge cette fonction.

BLUeTOOTH Vous pouvez connecter le lecteur audio sans fil avec station d'accueil à un périphérique Bluetooth et écouter de la musique en son stéréo de haute qualité, le tout sans fil. Qu’est-ce que Bluetooth? La technologie Bluetooth permet aux appareils compatibles avec Bluetooth de s’interconnecter facilement en utilisant une courte connexion sans fil.

• Selon l'usage, un appareil Bluetooth peut entraîner des interférences ou des défaillances dans les cas suivants : - Un membre de votre corps est en contact avec le système de réception/transmission du périphérique Bluetooth ou du lecteur audio avec station d’accueil. - Des variations électriques peuvent se produire en raison de l’obstruction d’un mur, d’un coin ou d’une cloison de bureau; - Il est exposé à des interférences électriques causées par des appareils fonctionnant sur la même bande de fréquence, notamment des équipements médicaux, des fours à micro-ondes ou des RL sans fil.

• Maintenez le lecteur audio sans fil avec station d’accueil et le périphérique Bluetooth à proximité lors de l’appariement.

• Plus la distance est grande entre le lecteur audio sans fil avec station d’accueil et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance dépasse la portée opérationnelle de Bluetooth, la connexion se perd.

• Dans les zones de faible réception, il est possible que la connexion Bluetooth ne fonctionne pas correctement.

• La connexion Bluetooth ne fonctionne que lorsque le périphérique Bluetooth est proche de la station d’accueil. La connexion est coupée automatiquement si le périphérique Bluetooth est déplacé hors de la portée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes).

• Cet appareil sans fil peut causer du brouillage électrique pendant son utilisation.

• Il peut vous être demandé de saisir un code PIN (mot de passe) lors de la connexion du périphérique Bluetooth au lecteur audio sans fil avec station d’accueil. Si la fenêtre d’entrée du code NIP s’affiche, entrez <0000>.

• Le lecteur audio sans fil avec station d’accueil prend en charge les données d’ordinateur monocarte (44,1 kHz, 48 kHz).

• La fonction AVRCP n’est pas prise en charge.

• Connectez uniquement un appareil Bluetooth qui prend en charge la fonction A2DP (AV).

• Vous ne pouvez pas connecter un appareil Bluetooth qui ne prend en charge que la fonction ML (mains libres).

• Un seul appareil Bluetooth peut être jumelé à la fois.

• Une fois le lecteur audio sans fil avec station d’accueil éteint et le périphérique associé déconnecté, l’appariement n’est pas rétabli automatiquement. Pour les reconnecter, vous devez apparier les périphériques à nouveau.

• Le lecteur audio sans fil avec station d’accueil peut rencontrer des difficultés à effectuer des recherches ou des connexions dans les cas suivants : - Pprésence d’un champ électrique puissant autour du lecteur audio sans fil avec station d’accueil ; - Plusieurs périphériques Bluetooth sont connectés simultanément au lecteur audio sans fil avec station d’accueil. - L’appareil Bluetooth est éteint, défaillant ou il n'est pas en place. - Notez que des appareils tel qu’un four à micro-ondes, un adaptateur de RL sans fil, une lampe fluorescente ou une chaudière à gaz qui utilisent la même gamme de fréquences que l'appareil Bluetooth peuvent causer du brouillage électrique.21 FRA ● bRAnchements

CONNEXION AUX PERIPHERIQUES BLUETOOTH

Cette section explique comment connecter le lecteur audio sans fil avec station d'accueil aux téléviseurs et autres périphériques Bluetooth compatibles. Connexion d’un lecteur audio sans fil avec station d’accueil à un téléviseur Samsung 2012 compatible avec le Bluetooth (SoundShare) Connexion DOCK <Appariement avec votre téléviseur> Afin que le son du téléviseur soit émis sur le lecteur audio sans fil avec station d’accueil via une connexion Bluetooth, vous devez commencer par apparier votre lecteur avec le téléviseur compatible avec le Bluetooth. Une fois l’appariement terminé, les informations correspondantes sont enregistrées et conservées, et plus aucun message de connexion Bluetooth ne s’affiche. Maintenez le lecteur audio sans fil avec station d’accueil et le téléviseur à proximité avant l’appariement. (Il est recommandé d'apparier les appareils en respectant une distance maxi. d'1 mètre.)

1. Allumez le téléviseur Samsung et le lecteur audio sans fil avec station d’accueil.

• Réglez le menu « Add New Device » (Ajouter nouvel appareil) sur « On » (Marche) sur le téléviseur. (Pour plus d'informations, reportez-vous au manuel d'utilisation du téléviseur.) Menu (Menu) ; System (Système) ; Device Manager (Gestionnaire de périphériques) ; SoundShare Settings (Paramètres de partage du son) ; Add New Device (Ajouter nouvel appareil).2. Lorsque vous remplacez le mode du lecteur audio sans fil avec station d’accueil par , un message vous demandant si vous souhaitez poursuivre l’appariement Bluetooth s'affiche. Sélectionnez <Yes (Oui)> sur l’écran du téléviseur. L’appariement avec le lecteur audio sans fil avec station d’accueil est alors terminé.• Le témoin clignote et cesse de clignoter.• L’appariement Bluetooth du lecteur audio sans fil avec station d’accueil est terminé. <Annuler l’appariement avec votre téléviseur> Si vous souhaitez apparier votre lecteur audio sans fil avec station d'accueil avec un téléviseur autre que le téléviseur connecté, vous devez annuler l’appariement existant dans le lecteur audio sans fil avec station d'accueil. Il est possible d’annuler l’appariement de la manière suivante.La DEL clignote une fois lorsque vous appuyez sur le bouton WPS/RESET (WPS/RÉINITIALISATION) situé à l’arrière de l’appareil pendant 1 seconde dans . L’appareil est automatiquement apparié avec le téléviseur une fois l’appariement existant annulé et le nouveau téléviseur est prêt pour la connexion.

• Si le téléviseur ne peut pas se connecter, réessayez de le connecter après avoir appuyé sur le bouton WPS/RESET (WPS/RÉINITIALISATION) situé à l’arrière de l’appareil en mode Bluetooth.

• Vous devez mettre le logiciel du téléviseur à jour avec la version la plus récente pour activer la fonction d’appariement du téléviseur (SoundShare).

• Vérifiez les instructions de mise à jour et les modèles compatibles sur la page d’assistance du site Web (http://www.samsung.com) ou contactez l’assistance technique.22 Brancher le lecteur audio sans fil avec station d’accueil à un périphérique Bluetooth Tout d’abord, vérifiez que votre appareil Bluetooth prend bien en charge la fonction écouteurs stéréo compatible Bluetooth. DOCK DOCK Connexion Périphérique externe DOCK

1. Appuyez plusieurs fois sur le bouton situé sur la partie supérieure du lecteur audio sans fil avec station

d’accueil jusqu’à ce que l’icône apparaisse à l’écran.

• Chaque fois que vous appuyez sur ce bouton, les fonctions défilent dans l’ordre suivant : ; ; ; ; ; ; AUX. (DEL Éteint) ~ Le mode sélectionné s’affiche en blanc sur l’écran d’affichage des fonctions.

2. Sélectionnez le menu Bluetooth sur votre périphérique Bluetooth.

(Reportez-vous au manuel d’utilisation du périphérique Bluetooth pour obtenir les instructions.)

3. Balayez ou recherchez tous les périphériques ou les écouteurs.

• Une liste d’appareils s’affiche.

4. Sélectionnez "[Samsung]W_Audio XXXXXX" dans la liste.

• Si le périphérique Bluetooth ne réussit pas à s'apparier au lecteur audio sans fil avec station d'accueil, supprimez le lecteur « [Samsung]W_Audio XXXXXX » trouvé par le périphérique Bluetooth, recherchez à nouveau le lecteur audio sans fils avec station d’accueil, puis répétez les étapes 2, 3 et 4.23 FRA ● lectuRe lecture UTILISATION DU MODE TV (SoundShare) Appuyez sur le bouton pour sélectionner le mode , puis connectez le téléviseur au lecteur audio sans fil avec station d’accueil. (Voir page 21)

• L’appareil lit le son du téléviseur lorsqu’il est connecté à celui-ci.

• Si vous modifiez la source d’entrée Bluetooth du lecteur audio sans fil avec station d'accueil ou si vous la désactivez, le son est à nouveau émis par le téléviseur.

• Vous ne pouvez contrôler le volume qu’avec la télécommande du lecteur audio sans fil avec station d'accueil. UTILISATION DU MODE D’ACCUEIL AVEC DES APPAREILS SAMSUNG

Appuyez sur le bouton pour sélectionner le mode , puis connectez l’appareil Samsung Galaxy ou Appel au dock audio. (Voir page 13) <Appareils Samsung Galaxy> Pour utiliser votre appareil Samsung Galaxy avec le double dock, vous devez télécharger et installer l’application Docking Mode (Mode Dock) depuis Android Market sur l'appareil. Pour télécharger, suivez ces étapes :

1. Appuyez légèrement sur l’icône Play Store (Android Market) de l’écran principal de

l’appareil Samsung Galaxy.

2. Appuyez sur l’icône de recherche affichée à l’écran pour accéder à la barre de recherche.

3. Dans la barre de recherche, saisissez [Samsung Wireless Audio Dock]

4. Trouvez-le dans la liste des résultats de la recherche puis tapez [Samsung

Wireless Audio Dock] pour lancer le téléchargement.

5. Appuyez sur [install (Installer)].

Pour lire de la musique, suivez ces étapes :

. Si vous démarrez l’application alors que le lecteur audio sans fil avec station d’accueil est le seul périphérique disponible pour la connexion Bluetooth, la sélection de PLAY (LECTURE) sur votre périphérique établit automatiquement la connexion Bluetooth avec le lecteur audio sans fil avec station d'accueil et l'unité lit le morceau de musique.

. S’il existe plusieurs périphériques pour la connexion Bluetooth comprenant le lecteur audio sans fil avec station d’accueil :

1) Lorsque vous démarrez l’application, la liste des périphériques pouvant

être connectés au lecteur audio sans fil avec station d’accueil s’affiche.

2) Lisez la musique après avoir connecté le lecteur audio sans fil avec

station d’accueil en le sélectionnant dans la liste des périphériques. - Si un périphérique Bluetooth était déjà associé au lecteur audio sans fil avec station d’accueil, il n’apparaît pas dans la liste et la connexion se fait automatiquement.

2. Si vous remplacez le lecteur audio sans fil avec station d’accueil que vous avez associé à votre téléphone

portable, vous devez supprimer les réglages subsistants enregistrés dans votre téléphone avant d'en associer un nouveau.

• Une fois l'application démarrée, le fonctionnement n'est pas perturbé par le chargement de votre téléphone portable à l'aide d'un chargeur ordinaire.

• Lorsque vous connectez un autre périphérique au lecteur audio sans fil avec station d’accueil après avoir connecté l’appareil Samsung Galaxy en mode dock, il se peut qu’il faille désactiver le mode Bluetooth de l’appareil Samsung Galaxy.

• Si vous n’arrivez pas à connecter l’appareil Samsung Galaxy au double dock, désactivez le mode Bluetooth de tous les autres périphériques. <Appareil Apple>

1. Sélectionnez le mode de la manière décrite ci-dessus, puis connectez l’appareil Apple au double dock comme

décrit dans « Branchement d’un appareil au double dock » (page 13). Une sonnerie retentit.

2. Sélectionnez le menu <Music (Musique)> à partir de l’écran principal de l’appareil Apple.

3. Sélectionnez et effectuez la lecture de la musique souhaitée.

• La musique sera lue à travers les enceintes du lecteur audio sans fil avec station d'accueil.

• Lors de la lecture d’une vidéo avec votre appareil, il est possible que les fonctions Play/Pause/Next/Back (Lecture/Pause/Suivant/Précédent) ne soient pas disponibles. Utilisez le bouton de votre appareil source pour activer la fonction souhaitée. Liste de compatibilités (Appareil Apple) Modèles d’iPod/iPhone/iPad compatibles avec le mode dock Mettez à jour le logiciel de votre iPod/iPhone/iPad sur la dernière version avant de l'utiliser avec cette unité. - iPod touch (4ème génération) - iPod touch (3ème génération) - iPod nano (6ème génération) - iPod nano (5ème génération) - iPhone 4S - iPhone 4 - iPhone 3GS - iPad 2 - iPad

• Selon la version du logiciel de votre iPod, votre appareil peut ne pas être compatible ou ne pas fonctionner correctement. Si vous connectez un appareil Apple incompatible, la DEL de fonction iPod clignote.25 FRA ● lectuRe LecTURe en MODe BLUeTOOTH Appuyez sur le bouton pour sélectionner le mode , puis connectez le périphérique Bluetooth au lecteur audio sans fil avec station d’accueil. (Voir page 22) Pour connecter votre périphérique Bluetooth lorsque le lecteur audio sans fil avec station d’accueil est en mode Bluetooth, recherchez le lecteur audio sans fil avec station d’accueil dans la liste Bluetooth du périphérique. Sélectionnez le lecteur audio sans fil avec station d’accueil et connectez-le. Une fois que le lecteur audio sans fil avec station d’accueil est connecté, sélectionnez et lisez la musique souhaitée. La musique sera lue à travers les enceintes du lecteur audio sans fil avec station d'accueil.

• Si vous voulez changer le périphérique qui est connecté par Bluetooth à un autre périphérique, déconnectez le périphérique existant et essayez de connecter à l'autre périphérique que vous souhaitez utiliser.

• Durant la communication Bluetooth, les opérations Play/Pause/Next/Back (Lecture/Pause/Suivant/ Précédent) peuvent ne pas être disponibles selon le téléphone portable et l'application utilisés.

• Le fonctionnement du périphérique Bluetooth associé au lecteur audio sans fil avec station d’accueil est susceptible de provoquer des discontinuités s’il est activé alors que le lecteur audio sans fil avec station d’accueil est en cours de lecture depuis l’entrée AUX. Pour déconnecter le périphérique Bluetooth du lecteur audio sans fil avec station d’accueil Vous pouvez annuler l’appariement Bluetooth du lecteur audio sans fil avec station d’accueil. Pour les instructions, reportez-vous au manuel d’utilisation de ce périphérique.

• Le lecteur audio sans fil avec station d’accueil se déconnecte. Pour déconnecter le lecteur audio sans fil avec station d'accueil du périphérique Bluetooth Appuyez sur le bouton situé sur la partie supérieure du lecteur audio sans fil avec station d'accueil pour passer de à un autre mode ou appuyez sur le bouton Power (Marche/Arrêt) de la télécommande pour désactiver le lecteur audio sans fil avec station d'accueil.

• Le périphérique actuellement connecté est alors déconnecté.

• La connexion Bluetooth ne fonctionne que lorsque le périphérique Bluetooth est proche de l’appareil. La connexion sera automatiquement coupée si la distance dépasse cette portée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes).

• Si le périphérique Bluetooth est replacé dans la portée conseillée, vous pouvez redémarrer pour rétablir la liaison avec ce périphérique. DOCK26

UTILISATION DU MODE USB

1. Branchez le périphérique USB au port USB situé à l’arrière de l’appareil.

2. Appuyez plusieurs fois sur le bouton

situé sur la partie supérieure du lecteur audio sans fil avec station d’accueil jusqu’à ce que l’icône apparaisse à l’écran.

• Chaque fois que vous appuyez sur ce bouton, les fonctions défilent dans l’ordre suivant : ; ; ; ; ; ; AUX. (DEL Éteint)

• Le mode sélectionné s’affiche en blanc sur l’écran d’affichage des fonctions. Avant de connecter un périphérique USB Consultez la liste ci-dessous pour vérifier la compatibilité.

• Ce produit peut ne pas être compatible avec certains types de support de stockage USB.

• Les systèmes de fichiers FAT16 et FAT32 sont pris en charge. - Le système de fichiers NTFS n’est pas pris en charge.

• Connectez un périphérique USB directement au port USB du produit. Dans le cas contraire, vous pouvez rencontrer un problème de compatibilité USB.

• Ne connectez pas plusieurs périphériques de stockage au produit via un lecteur à cartes multiples. Il peut ne pas fonctionner correctement.

• Les protocoles PTP des caméras numériques ne sont pas pris en charge.

• Ne retirez pas le périphérique USB lorsqu’il est en cours de lecture.

• Les fichiers musicaux protégés par la technologie DRM (MP3, WMA) d’un site Web commercial ne seront pas lus.

• Les disques durs externes ne sont pas pris en charge.

• Liste de compatibilités Format Musique Nom de fichier MP3 WMA Extension de fichier .MP3 .WMA Débit binaire 80 à 320 kbps 56 à 128 kbps Version - V8 Fréquence d’échantillonnage 44,1KHz 44,1KHz Ne branchez pas simultanément votre périphérique mobile sur le port USB et sur la station d'accueil Docking pour recharger. DOCK PUSH

Pour utiliser la fonction ou , le lecteur audio sans fil avec station d'accueil et l’appareil que vous essayez de relier doivent être connectés au même PA. <Mode AirPlay_ >

1. Lisez la musique de votre choix dans le menu <Music (Musique)> de l’écran principal de

2. Sélectionnez "Samsung W_Audio E750 XXXXXXX" en appuyant sur l’icône

située sur l’écran de l’appareil Apple.

• La musique sera lue à travers les enceintes du lecteur audio sans fil avec station d'accueil. Lorsque la connexion est établie entre iTunes et le lecteur audio sans fil avec station d'accueil à l’aide de la même adresse IP, le mode passe automatiquement au mode AirPlay lorsque vous sélectionnez le lecteur audio sans fil avec station d'accueil et lisez de la musique sur iTunes dans un mode autre que AirPlay.

• L’appareil peut prendre de 3 à 5 secondes pour répondre à l’actionnement de la télécommande. <Mode de lecture AllShare_

1. Sélectionnez le menu à partir de l’écran principal de l’appareil Galaxy.

2. Accédez à [Audio] dans AllShare Play (Lecture Allshare), puis sélectionnez la musique de

3. Lorsque la fenêtre contextuelle <Select device (Sélectionner le périphérique)> apparaît,

sélectionnez "Samsung W_Audio E750 XXXXXXX".

• La musique sera lue à travers les enceintes du lecteur audio sans fil avec station d'accueil.

• La fonction de commande peut ne pas être prise en charge par votre périphérique selon les fonctions AudioDock de votre périphérique. DOCK DOCK28 fonctions

Utilisation du mode d’entrée Vous pouvez sélectionner les entrées suivantes : ; ; ; ; ; ; AUX. (DEL Éteint). Appuyez sur le bouton de la télécommande correspondant au mode souhaité ou sur pour sélectionner l’un des modes suivants : ; ; ; ; ; ; AUX. (DEL Éteint). Mode d’entrée Affichage Mode TV Mode d’accueil Mode BLUETOOTH Mode USB Mode Airplay Mode de lecture Allshare Entrée AUX DEL Éteint MUTE VOL BASS FUNCTION MUTE VOLBASSFUNCTION DOCK DOCKDOCKDOCK DOCKDOCKDOCKDOCK29 FRA ● Fonctions FOncTiOnS AVAncÉeS Lecture/Pause Pendant la lecture, appuyez sur le bouton +#.

• Appuyez sur le bouton +# pour interrompre momentanément la lecture du fichier. Appuyez à nouveau sur le bouton +# pour lire le fichier sélectionné.

• Cette fonction peut ne pas fonctionner dans certains modes. Saut en avant/en Arrière Pendant la lecture, appuyez sur le bouton [,].

• Lorsque vous appuyez sur le bouton ] pendant la lecture de plusieurs fichiers, le fichier suivant est sélectionné.

• Lorsque vous appuyez sur le bouton [ pendant la lecture de plusieurs fichiers, le fichier précédent est sélectionné.

• Cette fonction peut ne pas fonctionner dans certains modes. Désactivation du son Cette fonction se révèle particulièrement utile lorsque vous devez ouvrir votre porte d’entrée ou répondre à un appel téléphonique.

1. Pour couper le son de cet appareil, appuyez sur le bouton MUTE (

) de la télécommandel.

2. Appuyez à nouveau sur le bouton MUTE (

) de la télécommande (ou appuyez sur VOLUME +/-) pour rétablir le son. Fonction BASS (BASSES) Cette fonction vous permet de régler le son des basses à votre goût. Appuyez sur le bouton BASS de la télécommande de l’appareil.

• Chaque fois que vous appuyez sur ce bouton, la sélection change dans l’ordre suivant :

• Ne coupez pas l’alimentation et ne retirez pas le périphérique USB pendant la mise à niveau. L’unité principale s’éteint automatiquement une fois que la mise à niveau du micrologiciel est terminée.

• Une fois le logiciel mis à niveau, les paramètres que vous avez définis sont réinitialisés sur leur valeur par défaut. Nous vous conseillons de noter vos paramètres par écrit afin de pouvoir facilement les redéfinir après la mise à niveau.

• En cas d’échec de la mise à niveau du micrologiciel, nous vous recommandons de formater la clé USB au format FAT16 et de réessayer la mise à niveau.

• Pour permettre la mise à niveau, ne formatez pas la clé USB au format NTFS. Ce système de fichiers n’est pas pris en charge.

• Selon le fabricant, la clé USB peut ne pas être prise en charge.

• Déconnectez le lecteur audio sans fil avec station d'accueil d’Internet et tous les autres périphériques avant de lancer la mise à niveau du logiciel.

• Vous ne pouvez pas charger d'autres périphériques externes via ce port USB.

• Reportez-vous au guide de mise à niveau disponible sur le site web. MiSe À niVeAU DU LOGicieL (MODe USB UniQUeMenT)

1. Rendez-vous sur le site www.samsung.com.

2. Cliquez sur SUPPORT dans le coin supérieur droit de la page.

3. Saisissez le numéro de modèle de l’appareil dans le champ de recherche,

puis cliquez sur Rechercher le produit.

4. Cliquez sur Obtenir des téléchargements au centre de la page sous

l’en-tête Downloads (Téléchargements).

5. Cliquez sur Micrologiciel au centre de la page.

6. Cliquez sur l’icône ZiP du fichier de mise à niveau..

7. Quand la fenêtre contextuelle s’affiche, cliquez sur OK ,continuez à

télécharger et enregistrez le fichier de mise à niveau sur votre PC.

8. Décompressez le fichier .zip téléchargé dans un dossier spécifique sur votre

9. Copiez tous les fichiers dans le dossier à la racine de la clé USB à mémoire

• Lors de la mise à niveau, un seul groupe de fichiers peut être mis à jour à la fois.

10. Appuyez plusieurs fois sur le bouton

situé sur la partie supérieure du lecteur audio sans fil avec station d’accueil jusqu’à ce que l’icône apparaisse à l’écran. Insérez le périphérique USB dans le port USB situé à l’arrière de l’appareil.

11. La DEL clignote pendant la mise à jour du logiciel. Le produit s’éteint automatiquement une fois que la mise à

niveau du micrologiciel est terminée.

• Cela peut prendre plus de temps en fonction de la mise à niveau. (10 minutes maximum)

• Allumez à nouveau l’appareil. PUSH

LAN USB 5V 500mAPOWER PUSHAUX INWPS / RESETONLY FORSERVICELANUSB 5V 500mAPOWERDOCK PUSH AUX IN WPS / RESET ONLY FOR SERVICE LAN USB 5V 500mA POWER PUSH AUX IN WPS / RESET ONLY FOR SERVICE LAN USB 5V 500mA POWER DOCK31 FRA ● déPAnnAGe Avant de faire appel à l’assistante, vérifiez les points suivants. Problème Vérification Solution L’appareil ne s’allume pas.

• Le cordon d’alimentation est-il branché sur la prise ?

• Branchez la prise d’alimentation sur la prise murale. Une fonction ne s’active pas lorsque le bouton correspondant est actionné.

• Le lecteur audio sans fil avec station d’accueil ou la télécommande sont-ils exposés à de l’électricité statique ?

• Débranchez la prise d’alimentation et rebranchez- la. Aucun son n’est produit.

• L’appareil est-il correctement relié au périphérique ?

• La fonction Mute (Muet) est-elle activée ?

• Le volume est-il réglé au minimum ?

• Branchez-le correctement.

• Appuyez sur le bouton Mute (Muet) pour désactiver la fonction.

• Réglez le volume. La télécommande ne fonctionne pas.

• Les piles sont-elles déchargées ?

• La télécommande est-elle suffisamment près de l’appareil ?

• Remplacez les piles.

• Rapprochez-vous de l’appareil. Échec de la connexion au réseau Wi-Fi

• Vérifiez que votre routeur Wi-Fi est certifié Wi-Fi.

• Assurez-vous que la connexion réseau est définie sur Wireless (Sans fil) (Général).

• Vérifiez que le lecteur audio sans fil avec station d'accueil est connecté à un routeur IP ou modem sans fil. La fonction de partage du son SoundShare (appariement du téléviseur) a échoué.

• Le modèle de votre téléviseur est-il pris en charge ?

• La version du micrologiciel du téléviseur est-elle la plus récente ?

• Une erreur s’est-elle produite lors de la connexion ?

• Vérifiez si la version de votre téléviseur est prise en charge. (http://www.samsung.com)

• Mettez votre téléviseur à jour avec la version du micrologiciel la plus récente.

• Réinitialisez l’appareil. Appuyez sur le bouton WPS/ RESET (WPS/RÉINITIALISATION) en mode TV.

• Contactez l'assistance technique. dépannage32

CARACTÉRISTIQUES TECHNIQUES

Nom du modèle DA-E750/ DA-E751 INFORMATIONS

Poids 9 kg Dimensions (l x P x H) 450 x 244,1 x 168,5 mm Plage de températures de fonctionnement +5°C~+35°C Plage de taux d’humidité 10 % à 75 % AMPLIFI- CATEUR Puissance de sortie nominale Avant G/D 20W/4OHM, THD = 1%, 1kHz Caisson de graves 60W/8OHM, THD=1%, 70Hz Sensibilité d’entrée/Impédance 400mV/56Kohm (AUX) Rapport signal/bruit (entrée analogique) 65 dB Séparation (1 kHz) 65 dB

Intégré Sécurité WEP (OPEN) WPA-PSK (TKIP) WPA2-PSK (AES) WPS(PBC/PIN) Pris en charge

• Le rapport signal/bruit, la distorsion, la séparation et la sensibilité utilisable sont basés sur des mesures effectuées à l’aide des directives AES (Audio Engineering Society).

• Caractéristiques nominales - Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis. - Le poids et les dimensions figurent à titre approximatif. - Les vitesses de réseau égales ou inférieures à 10 Mbps ne sont pas prises en charge. - Pour l’alimentation et la consommation d’énergie, reportez-vous à l'étiquette apposée sur le produit. annexesOpen Source Announcement Pour toute requête, demande et question sur les sources ouvertes, contactez Samsung via e-mail (oss.request@samsung.com).

• Ce produit utilise certains programmes logiciels ayant été distribués par le Groupe JPEG Indépendant. FLAC decoder, Copyright (C) 2001,2002,2003,2004,2005,2006,2007 Josh Coalson Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: - Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer. - Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. - Neither the name of the Xiph.org Foundation nor the names of its contributors may be used to endorse or promote products derived from this software without specific prior written permission. THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS ``AS IS'' AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE FOUNDATION OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.“ Ogg/Vorbis decoder, Copyright (c) 2002, Xiph.org Foundation Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: - Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer. - Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. - Neither the name of the Xiph.org Foundation nor the names of its contributors may be used to endorse or promote products derived from this software without specific prior written permission. THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS ``AS IS'' AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE FOUNDATION OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.Elimination des batteries de ce produit (Applicable aux pays de l’Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.) Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement. Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries. Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable dans les pays de l’Union Européenne et dans d’autres pays européens pratiquant le tri sélectif) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux. Zone Centre de contact
