BEDIENUNGSANLEITUNG SWAW700 SAMSUNG

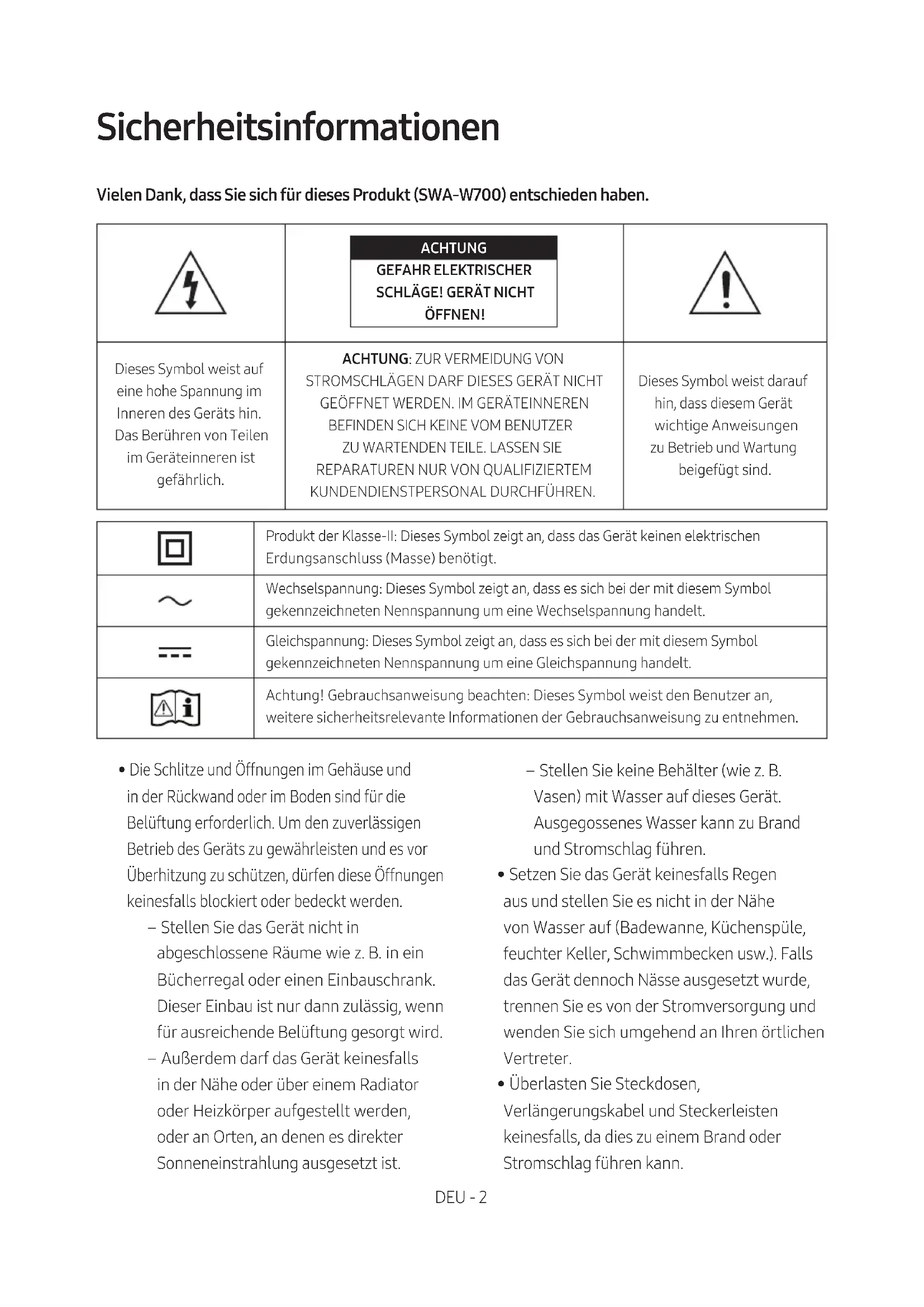

SCHLÄGE! GERÄT NICHT

ÖFFNEN! Dieses Symbol weist auf eine hohe Spannung im Inneren des Geräts hin. Das Berühren von Teilen im Geräteinneren ist gefährlich.

ACHTUNG: ZUR VERMEIDUNG VON

STROMSCHLÄGEN DARF DIESES GERÄT NICHT

KUNDENDIENSTPERSONAL DURCHFÜHREN. Dieses Symbol weist darauf hin, dass diesem Gerät wichtige Anweisungen zu Betrieb und Wartung beigefügt sind. Produkt der Klasse-II: Dieses Symbol zeigt an, dass das Gerät keinen elektrischen Erdungsanschluss (Masse) benötigt. Wechselspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Wechselspannung handelt. Gleichspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Gleichspannung handelt. Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere sicherheitsrelevante Informationen der Gebrauchsanweisung zu entnehmen.

• Die Schlitze und Öffnungen im Gehäuse und in der Rückwand oder im Boden sind für die Belüftung erforderlich. Um den zuverlässigen Betrieb des Geräts zu gewährleisten und es vor Überhitzung zu schützen, dürfen diese Öffnungen keinesfalls blockiert oder bedeckt werden. – Stellen Sie das Gerät nicht in abgeschlossene Räume wie z.B. in ein Bücherregal oder einen Einbauschrank. Dieser Einbau ist nur dann zulässig, wenn für ausreichende Belüftung gesorgt wird. – Außerdem darf das Gerät keinesfalls in der Nähe oder über einem Radiator oder Heizkörper aufgestellt werden, oder an Orten, an denen es direkter Sonneneinstrahlung ausgesetzt ist. – Stellen Sie keine Behälter (wie z. B. Vasen) mit Wasser auf dieses Gerät. Ausgegossenes Wasser kann zu Brand und Stromschlag führen.

• Setzen Sie das Gerät keinesfalls Regen aus und stellen Sie es nicht in der Nähe von Wasser auf (Badewanne, Küchenspüle, feuchter Keller, Schwimmbecken usw.). Falls das Gerät dennoch Nässe ausgesetzt wurde, trennen Sie es von der Stromversorgung und wenden Sie sich umgehend an Ihren örtlichen Vertreter.

• Überlasten Sie Steckdosen, Verlängerungskabel und Steckerleisten keinesfalls, da dies zu einem Brand oder Stromschlag führen kann.DEU - 2 DEU - 3 Sicherheitsinformationen Vielen Dank, dass Sie sich für dieses Produkt (SWA-W700) entschieden haben. ACHTUNG GEFAHR ELEKTRISCHER

SCHLÄGE! GERÄT NICHT

ÖFFNEN! Dieses Symbol weist auf eine hohe Spannung im Inneren des Geräts hin. Das Berühren von Teilen im Geräteinneren ist gefährlich.

ACHTUNG: ZUR VERMEIDUNG VON

STROMSCHLÄGEN DARF DIESES GERÄT NICHT

KUNDENDIENSTPERSONAL DURCHFÜHREN. Dieses Symbol weist darauf hin, dass diesem Gerät wichtige Anweisungen zu Betrieb und Wartung beigefügt sind. Produkt der Klasse-II: Dieses Symbol zeigt an, dass das Gerät keinen elektrischen Erdungsanschluss (Masse) benötigt. Wechselspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Wechselspannung handelt. Gleichspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Gleichspannung handelt. Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere sicherheitsrelevante Informationen der Gebrauchsanweisung zu entnehmen.

• Verlegen Sie die Netzkabel so, dass nicht auf sie getreten werden kann oder das keine Gegenstände auf ihnen stehen. Achten Sie besonders auf Kabel im Bereich der Stecker, Steckdosen und den Kabelausgängen am Gerät.

• Zum Schutz des Geräts bei einem Gewitter oder längerem Nichtbetrieb trennen Sie das Gerät vom Netz. Trennen Sie darüber hinaus das Antennenkabel vom Gerät. Auf diese Weise werden Schäden durch Blitzschlag oder Spannungsstöße vermieden.

• Stellen Sie sicher, dass die Nennspannung des Netzteils für die örtliche Stromversorgung geeignet ist, bevor Sie das Netzkabel an die Stromversorgung anschließen.

• Stecken Sie keine Metallgegenstände in die Öffnungen des Geräts. Dies kann zu Stromschlägen führen.

• Berühren Sie keinesfalls Bauteile im Geräteinneren, um Stromschläge zu vermeiden. Das Gerät darf nur von einem qualizierten Techniker geöffnet werden.

• Stellen Sie sicher, dass der Netzstecker fest in der Steckdose sitzt. Ziehen Sie das Netzkabel nur am Stecker aus der Steckdose. Ziehen Sie niemals am Netzkabel, um es aus der Steckdose zu ziehen. Berühren Sie das Netzkabel nicht mit nassen Händen.

• Wenn das Gerät nicht einwandfrei funktioniert, insbesondere beim Auftreten ungewöhnlicher Geräusche oder Gerüche aus dem Inneren, trennen Sie es unverzüglich von der Stromversorgung und wenden Sie sich umgehend an Ihren autorisierten Händler oder den Kundendienst.

• Wartung des Gehäuses. – Wenn Sie andere Komponenten an dieses Gerät anschließen, müssen diese vorher abgeschaltet werden.

• Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät für längere Zeit nicht benutzen oder wenn Sie das Haus verlassen (insbesondere wenn sich Kinder, ältere oder behinderte Personen allein im Haus benden). – Staubansammlungen können zu Stromschlag, Kriechströmen oder einem Brand führen, da es am Netzkabel zu Funkenbildung, Überhitzung oder einer Verschlechterung der Isolierung kommen kann.

• Wenden Sie sich an einen autorisierten Kundendienst, um entsprechende Hinweise zu erhalten, wenn Sie das Gerät an einen Ort mit extremer Staubbelastung, hohen oder niedrigen Temperaturen, hoher Luftfeuchtigkeit oder an dem chemische Substanzen auftreten aufstellen wollen oder wenn es 24 Stunden am Tag betrieben werden soll, wie z. B. an Flughäfen, Bahnhöfen, usw. Falls Sie dies unterlassen, kann es zu einer ernsthaften Beschädigung des Produkts kommen.

• Verwenden Sie ausschließlich richtig geerdete Stecker und Steckdosen. – Eine falsche Erdung kann zu Stromschlag oder Beschädigung des Geräts führen. (Nur Geräte der Klasse I.)

• Um das Gerät vollständig abzuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Aus diesem Grund müssen die Steckdose und der Netzstecker jederzeit frei zugänglich sein.

• Halten Sie Kinder vom Gerät fern.

• Bewahren Sie das Zubehör (Batterien usw.) an einem für Kinder nicht zugänglichen Ort auf. – Stellen Sie keine Behälter (wie z. B. Vasen) mit Wasser auf dieses Gerät. Ausgegossenes Wasser kann zu Brand und Stromschlag führen.

• Setzen Sie das Gerät keinesfalls Regen aus und stellen Sie es nicht in der Nähe von Wasser auf (Badewanne, Küchenspüle, feuchter Keller, Schwimmbecken usw.). Falls das Gerät dennoch Nässe ausgesetzt wurde, trennen Sie es von der Stromversorgung und wenden Sie sich umgehend an Ihren örtlichen Vertreter.

• Überlasten Sie Steckdosen, Verlängerungskabel und Steckerleisten keinesfalls, da dies zu einem Brand oder Stromschlag führen kann.DEU - 4 DEU - 5

• Stellen Sie das Gerät nicht an einem instabilen Ort, wie einem instabilen Regal, auf einer schrägen Fläche oder an einem Vibrationen ausgesetzten Ort auf.

• Das Gerät nicht fallen lassen oder Stößen aussetzen. Wenn das Gerät beschädigt ist, das Netzkabel aus der Steckdose ziehen und den Kundendienst benachrichtigen.

• Um das Gerät zu reinigen, das Netzkabel aus der Steckdose ziehen und das Gerät mit einem weichen, trockenen Tuch abwischen. Verwenden Sie keine Chemikalien, wie Wachs, Benzin, Alkohol, Verdünner, Insektizide, Lufterfrischer, Schmiermittel oder Detergentien. Diese Chemikalien können die Oberäche des Geräts beschädigen oder die Beschriftung auf dem Gerät entfernen.

• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeiten gefüllten Behälter, wie Vasen, auf das Gerät stellen.

• Schließen Sie nicht mehrere elektrische Geräte an dieselbe Steckdose an. Eine Überlastung der Steckdose kann zu Überhitzung führen und einen Brand verursachen. WARNUNG :

UND ANDERE GEGENSTÄNDE

MIT OFFENEM FEUER IN DER NÄHE DES GERÄTS BEFINDEN.

• Schützen Sie das Gerät vor Regen und Feuchtigkeit, um die Gefahr von Bränden oder Stromschlägen zu verringern. Vorsichtsmaßnahmen

1. Stellen Sie sicher, dass die Stromversorgung

in Ihrem Haushalt den auf dem Etikett auf der Rückseite des Geräts angegebenen Anforderungen entspricht. Platzieren Sie das Gerät in waagerechter Position auf einem geeigneten Untergrund (Möbelstück). Achten Sie dabei auf genügend Platz rund um das Gerät (ca. 7 bis 10 cm), um eine ausreichende Belüftung zu gewährleisten. Achten Sie darauf, dass die Belüftungsschlitze frei bleiben. Platzieren Sie das Gerät nicht auf Verstärkern oder sonstiger Ausrüstung, die heiß werden kann. Dieses Gerät ist für den Dauerbetrieb bestimmt. Um das Gerät vollständig auszuschalten, ziehen Sie den Netzstecker aus der Steckdose.

2. Setzen Sie das Gerät keiner direkten

Sonneneinstrahlung oder sonstigen Wärmequellen aus. Anderenfalls kann es zu Überhitzung und Fehlfunktionen des Geräts kommen.

3. Trennen Sie das Stromkabel von der

Netzsteckdose, wenn Fehlfunktionen des Geräts auftreten. Das Gerät ist nicht für die gewerbliche Nutzung bestimmt. Es darf ausschließlich privat genutzt werden. Wenn Sie das Gerät kalten Temperaturen ausgesetzt haben, kann sich Kondenswasser bilden. Wenn Sie das Gerät im Winter transportieren, warten Sie etwa 2 Stunden, bis das Gerät Zimmertemperatur erreicht hat, bevor Sie es verwenden.

4. Wenn diese Stromversorgung bei

240 V AC verwendet wird, ist ein geeigneter Zwischenstecker erforderlich. Wichtige Sicherheitshinweise Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Befolgen Sie alle folgenden Sicherheitshinweise. Halten Sie sie diese Bedienungsanleitung zur späteren Einsichtnahme griffbereit.

1. Lesen Sie diese Anweisungen.

2. Bewahren Sie diese Anweisungen auf.

3. Beachten Sie alle Warnhinweise.

4. Befolgen Sie alle Anweisungen.

5. Betreiben Sie das Gerät nicht in der Nähe

6. Nur mit einem trockenen Tuch reinigen.

7. Blockieren Sie nicht die

Belüftungsöffnungen. Halten Sie sich bei der Montage an die Anweisungen des Herstellers.

8. Nicht in der Nähe von Wärmequellen wie

Heizkörpern, Warmluftgittern, Öfen oder anderen Wärme erzeugenden Apparaten (einschließlich AV-Receiver) aufstellen.

9. Nehmen Sie unter keinen Umständen

Änderungen am gepolten oder geerdeten Schutzkontaktstecker vor. Ein gepolter Stecker verfügt über zwei Kontaktstifte, von denen einer breiter ist als der andere. Ein geerdeter Stecker verfügt über zwei Stiften sowie einen Erdungskontakt. Der breite Kontaktstift bzw. der Erdungsstift wird aus Sicherheitsgründen verwendet. Falls der vorhandene Stecker nicht in Ihre Steckdose passt, lassen Sie die Steckdose durch einen qualizierten Elektriker austauschen.DEU - 4 DEU - 5 Vorsichtsmaßnahmen

1. Stellen Sie sicher, dass die Stromversorgung

in Ihrem Haushalt den auf dem Etikett auf der Rückseite des Geräts angegebenen Anforderungen entspricht. Platzieren Sie das Gerät in waagerechter Position auf einem geeigneten Untergrund (Möbelstück). Achten Sie dabei auf genügend Platz rund um das Gerät (ca. 7 bis 10 cm), um eine ausreichende Belüftung zu gewährleisten. Achten Sie darauf, dass die Belüftungsschlitze frei bleiben. Platzieren Sie das Gerät nicht auf Verstärkern oder sonstiger Ausrüstung, die heiß werden kann. Dieses Gerät ist für den Dauerbetrieb bestimmt. Um das Gerät vollständig auszuschalten, ziehen Sie den Netzstecker aus der Steckdose.

2. Setzen Sie das Gerät keiner direkten

Sonneneinstrahlung oder sonstigen Wärmequellen aus. Anderenfalls kann es zu Überhitzung und Fehlfunktionen des Geräts kommen.

3. Trennen Sie das Stromkabel von der

Netzsteckdose, wenn Fehlfunktionen des Geräts auftreten. Das Gerät ist nicht für die gewerbliche Nutzung bestimmt. Es darf ausschließlich privat genutzt werden. Wenn Sie das Gerät kalten Temperaturen ausgesetzt haben, kann sich Kondenswasser bilden. Wenn Sie das Gerät im Winter transportieren, warten Sie etwa 2 Stunden, bis das Gerät Zimmertemperatur erreicht hat, bevor Sie es verwenden.

4. Wenn diese Stromversorgung bei

240 V AC verwendet wird, ist ein geeigneter Zwischenstecker erforderlich. Wichtige Sicherheitshinweise Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Befolgen Sie alle folgenden Sicherheitshinweise. Halten Sie sie diese Bedienungsanleitung zur späteren Einsichtnahme griffbereit.

1. Lesen Sie diese Anweisungen.

2. Bewahren Sie diese Anweisungen auf.

3. Beachten Sie alle Warnhinweise.

4. Befolgen Sie alle Anweisungen.

5. Betreiben Sie das Gerät nicht in der Nähe

6. Nur mit einem trockenen Tuch reinigen.

7. Blockieren Sie nicht die

Belüftungsöffnungen. Halten Sie sich bei der Montage an die Anweisungen des Herstellers.

8. Nicht in der Nähe von Wärmequellen wie

Heizkörpern, Warmluftgittern, Öfen oder anderen Wärme erzeugenden Apparaten (einschließlich AV-Receiver) aufstellen.

9. Nehmen Sie unter keinen Umständen

Änderungen am gepolten oder geerdeten Schutzkontaktstecker vor. Ein gepolter Stecker verfügt über zwei Kontaktstifte, von denen einer breiter ist als der andere. Ein geerdeter Stecker verfügt über zwei Stiften sowie einen Erdungskontakt. Der breite Kontaktstift bzw. der Erdungsstift wird aus Sicherheitsgründen verwendet. Falls der vorhandene Stecker nicht in Ihre Steckdose passt, lassen Sie die Steckdose durch einen qualizierten Elektriker austauschen.

10. Nicht auf das Netzkabel treten und

insbesondere an den Steckern, Steckerbuchsen und an der Stelle aus dem es aus dem Gerät austritt nicht knicken.

11. Zubehör und/oder Zusatzgeräte dürfen

nur mit Genehmigung des Herstellers hinzugefügt werden.

12. Verwenden Sie für das

Gerät nur Gestelle, Ständer, Stative, Konsolen und Tische, die vom Hersteller empfohlen oder in Verbindung mit dem Gerät verkauft werden. Bei Verwendung eines Transportwagens bewegen Sie das Gerät nur mit äußerster Vorsicht, um Verletzungen durch Umkippen zu vermeiden.

13. Trennen Sie das Gerät bei Gewitter oder

längerer Abwesenheit vom Stromnetz.

14. Überlassen Sie Reparaturarbeiten stets

Fachleuten. Eine Wartung ist immer dann erforderlich, wenn das Gerät auf irgendeine Weise beschädigt wurde, beispielsweise bei beschädigtem Netzkabel oder Stecker, bei in das Gerät gelangter Flüssigkeit oder Objekten, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht ordnungsgemäß arbeitet oder fallen gelassen wurde.DEU - 6 DEU - 7 Überprüfen der Komponenten WIRELESS Soundbar Sound

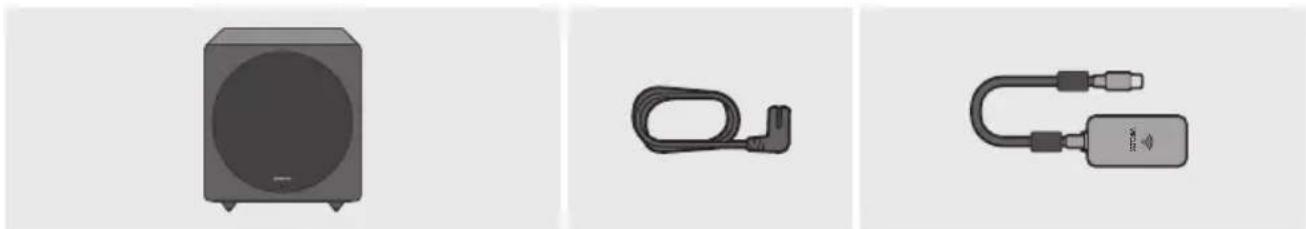

Subwoofer Stromkabel Drahtloser Dongle (WHM520V) Schraube (2 Stck.) Halter-Dongle (Standtyp) Halter-Dongle (Typ Wandaufhängung/Typ Einzelaufhängung)

• Der drahtlose Dongle ist nur mit Samsung Soundbars kompatibel. Eine Liste kompatibler Samsung Soundbars nden Sie auf Seite 11. Schließen Sie den Dongle nicht an andere Geräte wie Smartphones, Desktop- oder Notebook-PCs an. Spezikationen Gewicht 14,6 kgMaße (Länge x Höhe x Breite) 320,0 X 338,3 X 320,0 mmBetriebstemperatur-Bereich +5°C bis +35°CBetriebsluftfeuchtigkeits-Bereich 10% ~ 75%Lautsprecher Subwoofer x 1, 254,0 mm, 4 OhmAusgangsleistung des DrahtlosgerätsSRD max. Transmitterleistung25 mW bei 5,725 GHz – 5,825 GHz HINWEISE – Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor. – Gewicht und Abmessungen können von den Angaben abweichen. – Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch nden Sie auf dem Etikett am Gerät. – Design und technische Daten können sich ohne vorherige Ankündigung ändern. Bekanntmachung zu Open Source Lizenzen

• Wenn Sie Fragen bezüglich des Themas Open Source haben, wenden Sie sich bitte per E-Mail unter der Adresse an Samsung (oss.request@samsung.com).

• Dieses Produkt verwendet Softwareprogramme, die unter der FreeRTOS modizierten GPL-Lizenz vertrieben werden. GPL-Software: FreeRTOS FreeRTOS modizierte GPL-Lizenz http://www.freertos.org/license.txt Wichtige Hinweise zum Kundendienst

• Es kann eine Gebühr erhoben werden, wenn: (a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben). (b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

• Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt. SWA-W700 mit Soundbar verbinden

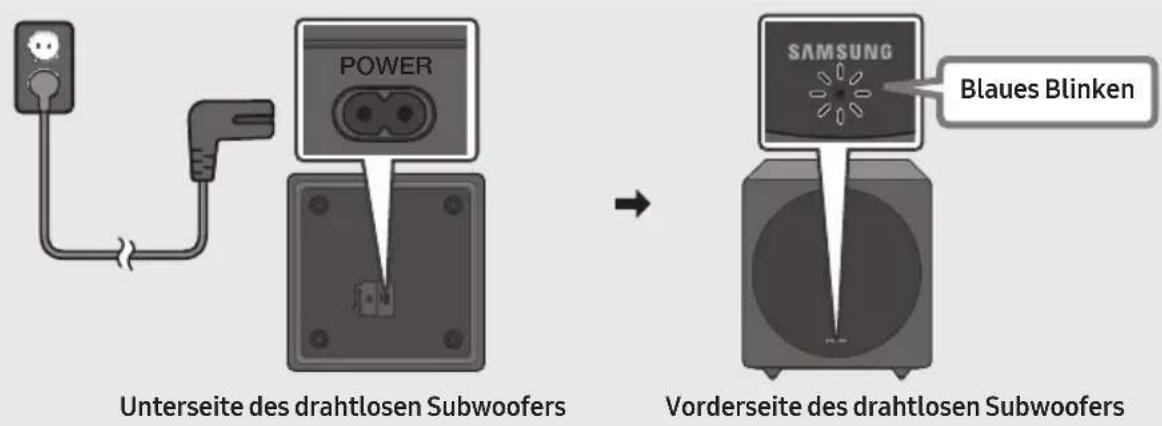

1. Prüfen Sie nach dem Verbinden mit einer elektrischen Steckdose

den Standby-Status Stecken Sie das Netzkabel des drahtlosen Subwoofers in eine elektrische Steckdose und in den drahtlosen Subwoofer, um den drahtlosen Subwoofer einzuschalten. Die LINK LED-Anzeige (blaue LED-Lampe) auf dem drahtlosen Empfängermodul blinkt. Falls die LED nicht blinkt, siehe Schritt 7 auf Seite 10. Unterseite des drahtlosen Subwoofers Vorderseite des drahtlosen Subwoofers ID SETPOWERLINKSERVICE POWER ID SET POWER LINK SERVICE POWER Blaues Blinken

• Das Hauptgerät ist schwer. Achten Sie darauf, nicht Ihre Finger einzuklemmen, wenn Sie die Taste ID SET drücken oder das Stromkabel auf der Unterseite anschließen.

• Die Oberseite des Subwoofers ist anfällig für Kratzer. Vorsichtig bedienen. Lautsprechereinheit Rückseite des drahtlosen Subwoofers

• Drücken oder schlagen Sie nicht auf die Lautsprechereinheit auf der Rückseite des Körpers. Sie können den Lautsprecher verformen oder beschädigen.DEU - 6 DEU - 7 Überprüfen der Komponenten WIRELESS Soundbar Sound Subwoofer Stromkabel Drahtloser Dongle (WHM520V) Schraube (2 Stck.) Halter-Dongle (Standtyp) Halter-Dongle (Typ Wandaufhängung/Typ Einzelaufhängung)

• Der drahtlose Dongle ist nur mit Samsung Soundbars kompatibel. Eine Liste kompatibler Samsung Soundbars nden Sie auf Seite 11. Schließen Sie den Dongle nicht an andere Geräte wie Smartphones, Desktop- oder Notebook-PCs an. Spezikationen Gewicht 14,6 kg Maße (Länge x Höhe x Breite) 320,0 X 338,3 X 320,0 mm Betriebstemperatur-Bereich +5°C bis +35°C Betriebsluftfeuchtigkeits-Bereich 10% ~ 75% Lautsprecher Subwoofer x 1, 254,0 mm, 4 Ohm Ausgangsleistung des Drahtlosgeräts SRD max. Transmitterleistung 25 mW bei 5,725 GHz – 5,825 GHz HINWEISE – Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor. – Gewicht und Abmessungen können von den Angaben abweichen. – Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch nden Sie auf dem Etikett am Gerät. – Design und technische Daten können sich ohne vorherige Ankündigung ändern. Bekanntmachung zu Open Source Lizenzen

• Wenn Sie Fragen bezüglich des Themas Open Source haben, wenden Sie sich bitte per E-Mail unter der Adresse an Samsung (oss.request@samsung.com).

• Dieses Produkt verwendet Softwareprogramme, die unter der FreeRTOS modizierten GPL-Lizenz vertrieben werden. GPL-Software: FreeRTOS FreeRTOS modizierte GPL-Lizenz http://www.freertos.org/license.txt Wichtige Hinweise zum Kundendienst

• Es kann eine Gebühr erhoben werden, wenn: (a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben). (b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

• Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt. SWA-W700 mit Soundbar verbinden

1. Prüfen Sie nach dem Verbinden mit einer elektrischen Steckdose

den Standby-Status Stecken Sie das Netzkabel des drahtlosen Subwoofers in eine elektrische Steckdose und in den drahtlosen Subwoofer, um den drahtlosen Subwoofer einzuschalten. Die LINK LED-Anzeige (blaue LED-Lampe) auf dem drahtlosen Empfängermodul blinkt. Falls die LED nicht blinkt, siehe Schritt 7 auf Seite 10. Unterseite des drahtlosen Subwoofers Vorderseite des drahtlosen SubwoofersID SETPOWER LINK SERVICE POWER ID SET POWER LINK SERVICE POWER Blaues Blinken

• Das Hauptgerät ist schwer. Achten Sie darauf, nicht Ihre Finger einzuklemmen, wenn Sie die Taste ID SET drücken oder das Stromkabel auf der Unterseite anschließen.

• Die Oberseite des Subwoofers ist anfällig für Kratzer. Vorsichtig bedienen. LautsprechereinheitRückseite des drahtlosen Subwoofers
• Drücken oder schlagen Sie nicht auf die Lautsprechereinheit auf der Rückseite des Körpers. Sie können den Lautsprecher verformen oder beschädigen.DEU - 8 DEU - 9

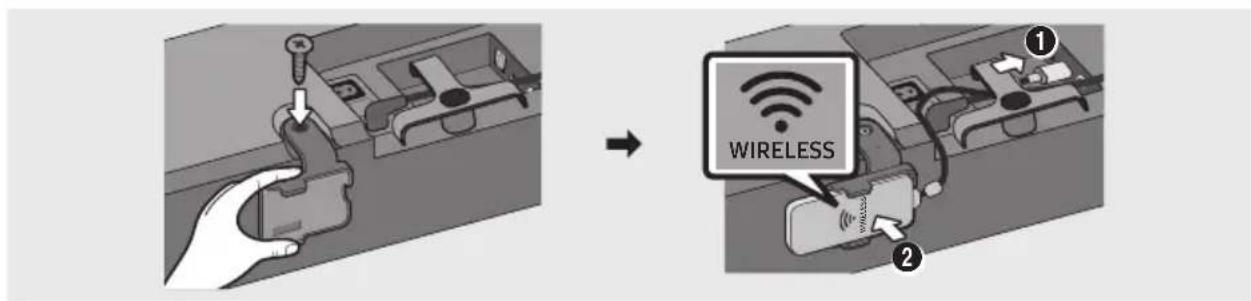

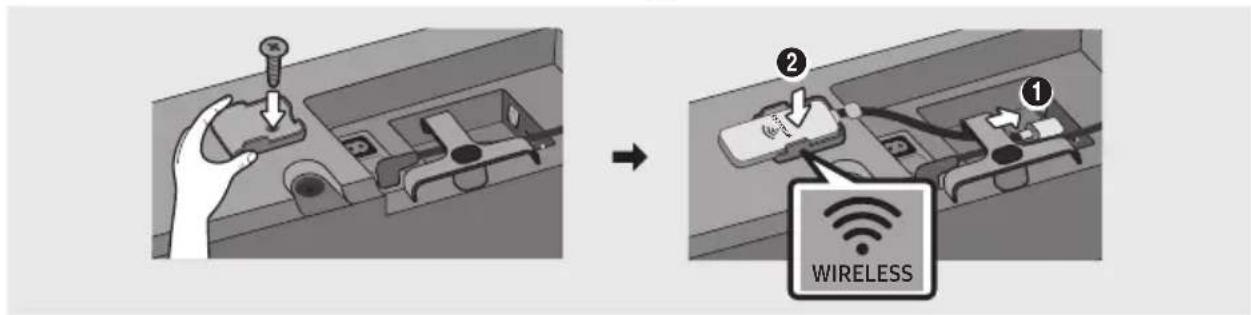

2. Das Hauptgerät der Soundbar mit dem drahtlosen Dongle verbinden

Verbinden Sie den drahtlosen Dongle mit der“WIRELESS” -Buchse am Hauptgerät der Soundbar.

• Stellen Sie beim Einstecken des drahtlosen Dongles in den Halter sicher, dass das“WIRELESS” -Logo, wie im Bild unten dargestellt, nach oben zeigt. WIRELESS WIRELESS WIRELESS

• Trennen Sie den drahtlosen Dongle nicht von der Haupt-Soundbar. Der im Lieferumfang des Produkts enthaltene drahtlose Dongle kann mit dem optionalen drahtlosen Rücklautsprecherkit verwendet werden.

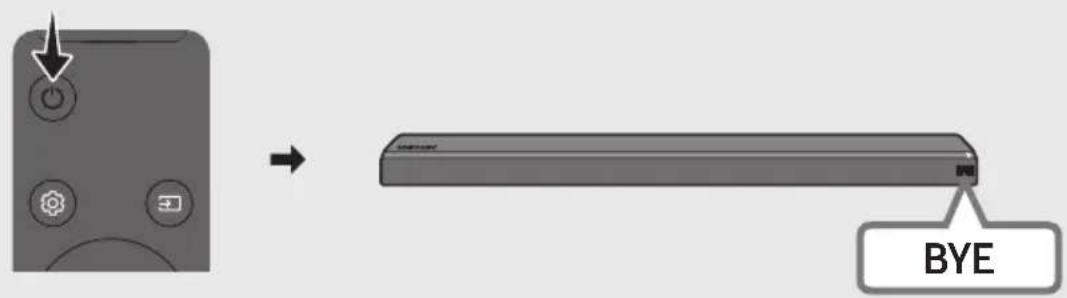

3. Schalten Sie die Soundbar aus

Schalten Sie die Soundbar mithilfe der Fernbedienung oder durch Drücken der Taste (Strom) auf der Haupt-Soundbar aus. BYE Surround VOL BASS SOUNDBAR SOUND MODE SMART MODE

• Die auf dieser Seite abgebildeten Bilder der Soundbar variieren je nach Modell.

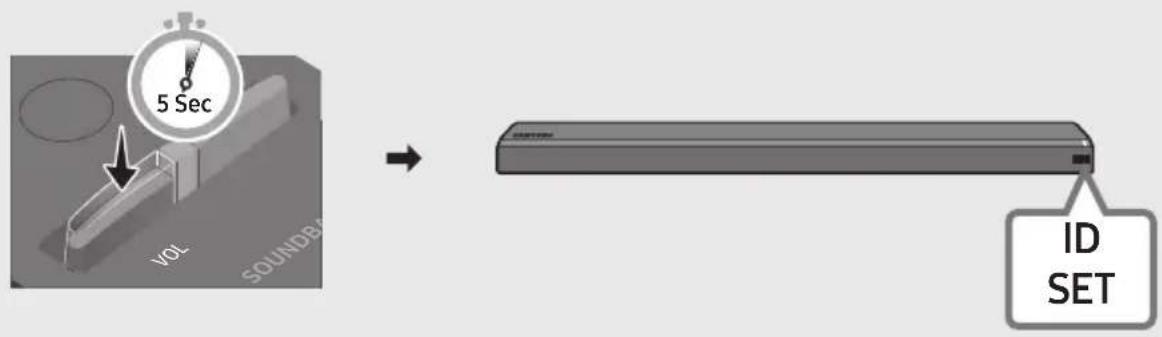

4. Kongurieren Sie “ID SET” mithilfe der Fernbedienung der Soundbar

Halten Sie die Taste VOL auf der Fernbedienung 5 bis 6 Sekunden lang gedrückt, bis die Meldung “ID SET” im Soundbar-Display erscheint. VOL SOUNDBAR

5. Schalten Sie die Soundbar ein

Schalten Sie die Soundbar mithilfe der Fernbedienung oder durch Drücken der Taste (Strom) auf der Haupt-Soundbar ein.

2. Das Hauptgerät der Soundbar mit dem drahtlosen Dongle verbinden

Verbinden Sie den drahtlosen Dongle mit der“WIRELESS” -Buchse am Hauptgerät der Soundbar.

• Stellen Sie beim Einstecken des drahtlosen Dongles in den Halter sicher, dass das“WIRELESS” -Logo, wie im Bild unten dargestellt, nach oben zeigt. WIRELESS WIRELESS WIRELESS

• Trennen Sie den drahtlosen Dongle nicht von der Haupt-Soundbar. Der im Lieferumfang des Produkts enthaltene drahtlose Dongle kann mit dem optionalen drahtlosen Rücklautsprecherkit verwendet werden.

3. Schalten Sie die Soundbar aus

Schalten Sie die Soundbar mithilfe der Fernbedienung oder durch Drücken der Taste (Strom) auf der Haupt-Soundbar aus. BYE Surround VOL BASS SOUNDBAR SOUND MODE SMART MODE

• Die auf dieser Seite abgebildeten Bilder der Soundbar variieren je nach Modell.

4. Kongurieren Sie “ID SET” mithilfe der Fernbedienung der Soundbar

Halten Sie die Taste VOL auf der Fernbedienung 5 bis 6 Sekunden lang gedrückt, bis die Meldung “ID SET” im Soundbar-Display erscheint. VOL SOUNDBAR

5. Schalten Sie die Soundbar ein

Schalten Sie die Soundbar mithilfe der Fernbedienung oder durch Drücken der Taste (Strom) auf der Haupt-Soundbar ein.

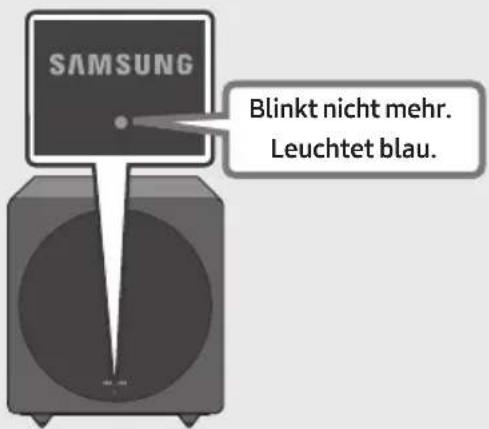

6. Prüfen Sie, ob die LINK LED durchgängig blau leuchtet

(Verbindung hergestellt) Vorderseite des drahtlosen Subwoofers Blinkt nicht mehr. Leuchtet blau. Die LED-Verbindungsanzeige LINK hört auf zu blinken und leuchtet durchgängig blau, sobald eine Verbindung zwischen der Soundbar und dem drahtlosen Subwoofer hergestellt ist.

7. Wenn SWA-W700 sich nicht verbindet, leiten Sie die je nach

LED-Anzeigenstatus notwendigen Schritte ein LED-Status Aktion Blau Ein Mit Soundbar verbunden

Blinkt Standby-Status der Verbindung Prüfen Sie, ob die Soundbar eingeschaltet ist Wiederholen Sie die Schritte 3 bis 6. Rot Ein Verbindungsfehler Prüfen Sie, ob die Soundbar eingeschaltet ist

1. Halten Sie die Taste ID SET auf der

Unterseite des drahtlosen Subwoofers mit einer Stiftspitze 5 bis 6 Sekunden lang gedrückt, bis die LINK LED-Anzeige blinkt (blau). ID SETPOWERLINKSERVICE

2. Wiederholen Sie die Schritte 3 bis 6.

Andere - Fehler Wenden Sie sich an ein Samsung-Servicezentrum. Kompatible Modelle HW-MS550 HW-MS55C HW-MS570 HW-MS57C HW-MS560 HW-MS650 HW-MS651 HW-MS6500 HW-MS6501 HW-MS660 HW-MS661 HW-MS6510 HW-MS6511 HW-MS750 HW-MS751 HW-MS760 HW-MS761

• Die Modell-Liste kann ohne weitere Benachrichtigung geändert werden. Samsung Electronics erklärt hiermit, dass dieses Gerät der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse abrufbar: http://www.samsung.com. Geben Sie unter Support > Produktsupport suchen den Modellnamen ein. Dieses Gerät kann in allen EU-Ländern betrieben werden. Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezischen Auagen wie z. B. REACH nden Sie unter samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.htmlDEU - 10 DEU - 11

6. Prüfen Sie, ob die LINK LED durchgängig blau leuchtet

(Verbindung hergestellt) Vorderseite des drahtlosen Subwoofers Blinkt nicht mehr. Leuchtet blau. Die LED-Verbindungsanzeige LINK hört auf zu blinken und leuchtet durchgängig blau, sobald eine Verbindung zwischen der Soundbar und dem drahtlosen Subwoofer hergestellt ist.

7. Wenn SWA-W700 sich nicht verbindet, leiten Sie die je nach

LED-Anzeigenstatus notwendigen Schritte ein LED-Status Aktion Blau Ein Mit Soundbar verbunden

Blinkt Standby-Status der Verbindung Prüfen Sie, ob die Soundbar eingeschaltet ist Wiederholen Sie die Schritte 3 bis 6. Rot Ein Verbindungsfehler Prüfen Sie, ob die Soundbar eingeschaltet ist

1. Halten Sie die Taste ID SET auf der

Unterseite des drahtlosen Subwoofers mit einer Stiftspitze 5 bis 6 Sekunden lang gedrückt, bis die LINK LED-Anzeige blinkt (blau). ID SETPOWERLINKSERVICE

2. Wiederholen Sie die Schritte 3 bis 6.

Andere - Fehler Wenden Sie sich an ein Samsung-Servicezentrum. Kompatible Modelle HW-MS550 HW-MS55C HW-MS570 HW-MS57C HW-MS560 HW-MS650 HW-MS651 HW-MS6500 HW-MS6501 HW-MS660 HW-MS661 HW-MS6510 HW-MS6511 HW-MS750 HW-MS751 HW-MS760 HW-MS761

• Die Modell-Liste kann ohne weitere Benachrichtigung geändert werden. Samsung Electronics erklärt hiermit, dass dieses Gerät der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse abrufbar: http://www.samsung.com. Geben Sie unter Support > Produktsupport suchen den Modellnamen ein. Dieses Gerät kann in allen EU-Ländern betrieben werden. Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezischen Auagen wie z. B. REACH nden Sie unter samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.htmlEST - 2 EST - 3 Ohutusteave Täname teid, et ostsite selle toote (SWA-W700). ETTEVAATUST MITTE AVADA, ELEKTRILÖÖGIOHT See sümbol näitab, et toote sees on kõrgepinge. Mis tahes kokkupuude mõne selle toote sisemise osaga on ohtlik.
