TX Servo Base - Vezérlő THRUSTMASTER - Ingyenes használati útmutató

Termék típusa	Versenykormány alap
Márka	Thrustmaster
Modell	TX Servo Base
Kompatibilitás	Xbox Series X|S, Xbox One, PC
Erővisszajelző technológia	Igen, erővisszajelző motor
Forgási szög	900 fok (automatikus kalibráció)
Tápellátás	100-125V vagy 220-240V (belső) vagy 110-240V (külső, verziótól függően)
Csatlakoztatás	USB (kábel) és hálózati táp
Rögzítő rendszer	Asztali rögzítő szorítócsavarral, kompatibilis cockpit-tel (M6 csavar)
Gyorskioldó rendszer	Thrustmaster gyorskioldó a kormány gyors cseréjéhez
Csatlakozók	Pedálszett (RJ), sebességváltó (külön megvásárolható)
Belső hőmérséklet érzékelő	Igen, biztonsági leállítás túlmelegedés esetén
Firmware frissítések	PC-n keresztül a support.thrustmaster.com weboldalon
Anyagok	Fém és műanyag
Garancia	2 év (EU) vagy 1 év (más országok)
Javíthatóság	Nem tartalmaz felhasználó által javítható alkatrészt
Tartozékok	Alap, kerék, rögzítő rendszer, szorítócsavar, tápkábel, USB kábel, 2,5 mm-es Allen kulcs
Speciális funkció	MODE gomb a pedálok megfordításához (piros/zöld jelzőfény)
Üzemi hőmérséklet	Ne akadályozza a szellőzőnyílásokat, tartsa távol a portól
Szabályozások	Megfelel a B osztálynak (Kanada), WEEE újrahasznosítás (EU)

Gyakran ismételt kérdések - TX Servo Base THRUSTMASTER

Hogyan kell felszerelni a kereket a TX Servo alapra?

Igazítsa össze az alap és a kerék csatlakozóinak nyilait. Nyomja be a kereket, majd forgassa el a Thrustmaster Quick Release gyűrűt az óramutató járásával ellentétes irányba, miközben a kereket rögzíti. Húzza meg a gyűrűt a kormány óramutató járásával megegyező irányba forgatásával. Ezután fordítsa el a kereket 180°-kal, hogy hozzáférjen a gyűrűn lévő kis rögzítőcsavarhoz, és csavarja be anélkül, hogy túlfeszítené egy keresztfejes csavarhúzóval.

Hogyan kell rögzíteni a kormányt egy asztalra?

Helyezze a kormányt egy sík felületre. Dugja be a szorítócsavart a rögzítő rendszerbe, majd csavarja be az egészet a kormány alatti nagy menetbe az óramutató járásával ellentétes irányba addig, amíg a kormány stabil nem lesz. Soha ne csavarja be a szorítócsavart önmagában a rögzítő rendszer nélkül.

Hogyan kell kalibrálni a kormányt és a pedálokat?

A kormány automatikusan kalibrálódik a táp és az USB csatlakoztatása után. Ne érintse meg a kormányt ezen fázis alatt. A pedálok automatikusan kalibrálódnak néhány lenyomás után, miután elindult a játék. Soha ne csatlakoztassa vagy húzza ki a pedálszettet amikor a konzol be van kapcsolva, mert elrontja a kalibrációt.

Mit tegyek, ha a kormány túlmelegszik?

A belső hőmérséklet érzékelő hirtelen leállást okozhat. Húzza ki a hálózati tápkábelt és az USB csatlakozót. Várja meg, amíg az alap teljesen lehűl mielőtt újra csatlakoztatja. Győződjön meg róla, hogy a szellőzőnyílások nincsenek elzárva.

Hogyan lehet megfordítani a gáz- és kuplungpedálokat?

Nyomja meg a MODE gombot 2 másodpercig. A jelzőfény pirosról (normál) zöldre (fordított) vált. Ez a megfordítás eltárolódik a kormány belső memóriájában.

Hogyan kell frissíteni a kormány firmware-ét?

PC-n menjen a support.thrustmaster.com weboldalra, kattintson a 'Volants' majd a 'TX Racing Wheel LEATHER Edition', végül a 'Firmware' menüpontra. Kövesse az utasításokat a frissítés letöltéséhez és telepítéséhez.

Használhatom ezt a kormányt PC-n?

Igen, a kormány kompatibilis PC-vel. Csatlakoztassa az USB kábelt a számítógép egy portjához és a hálózati tápot. A gombok hozzárendelése a kézikönyvben található. Frissítésekhez használja a support.thrustmaster.com weboldalt.

Melyek a főbb biztonsági kockázatok?

Áramütés veszélye (csak a mellékelt kábelt használja, tartsa be a feszültséget), sérülések az erővisszajelzés miatt (tartson szüneteket, tartsa a kezét a kormányon), becsípődés veszélye a pedáloknál (ne tegye az ujjait a pedálok közelébe). A termék nehéz: óvatosan kezelje.

Hogyan kell felszerelni a MOD Conical Rubber Brake-ot?

Csavarja a kúpos ütközőt a fém tartójára, majd csavarja a beállító anyát hátul. Helyezze az egységet a fékpedál karjának hátuljára, és rögzítse a mellékelt rögzítőcsavarral és Allen kulccsal. A kúpos ütköző lehetővé teszi a fékezési ellenállás beállítását.

Mennyi a TX Servo Base garancia ideje?

A garancia 2 év a szállítástól számítva az Európai Unióban, és 1 év más országokban (kivéve ha a helyi jogszabályok hosszabb jogorvoslati határidőt írnak elő). Reklamáció esetén vegye fel a kapcsolatot a Technikai Támogatással.

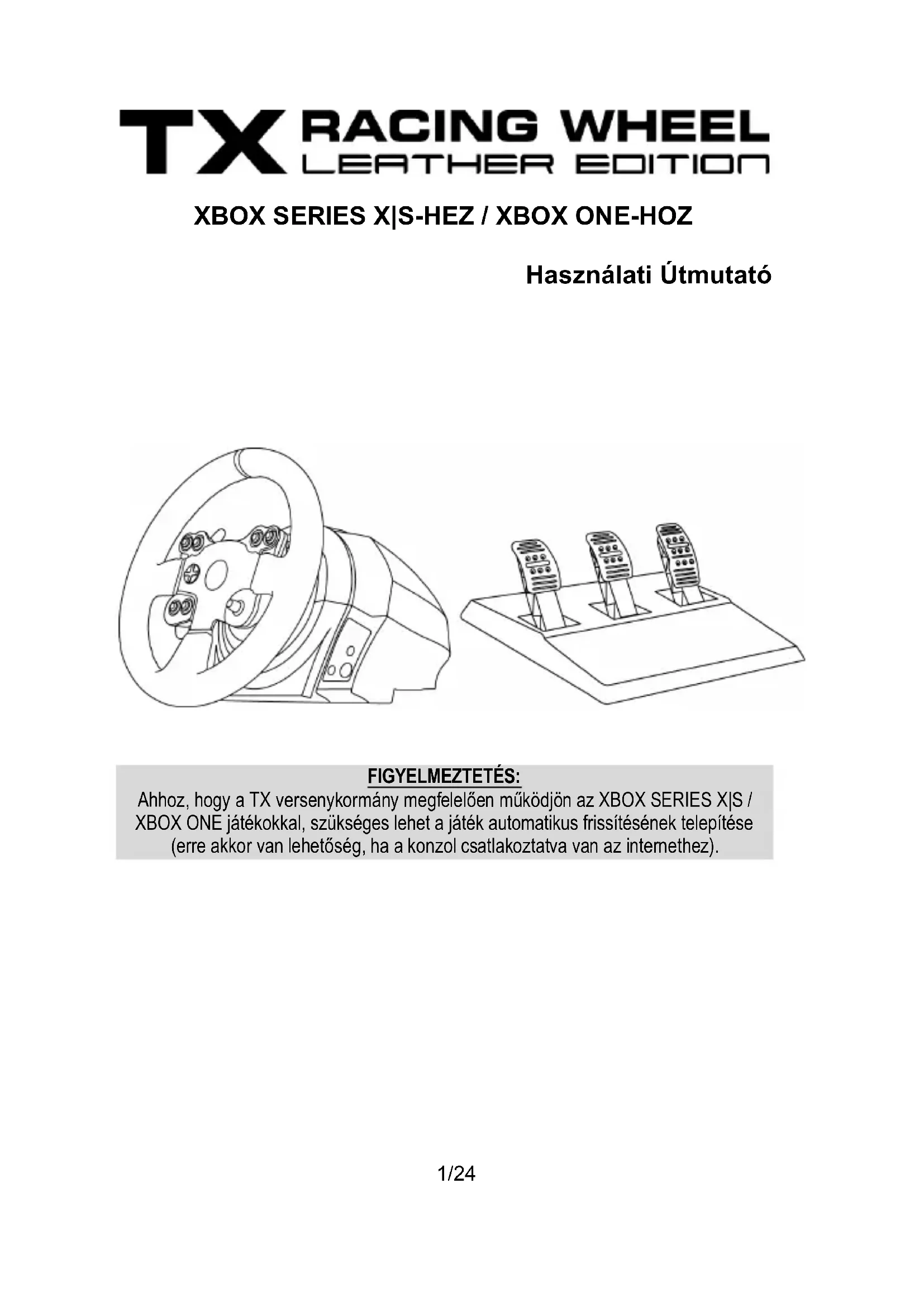

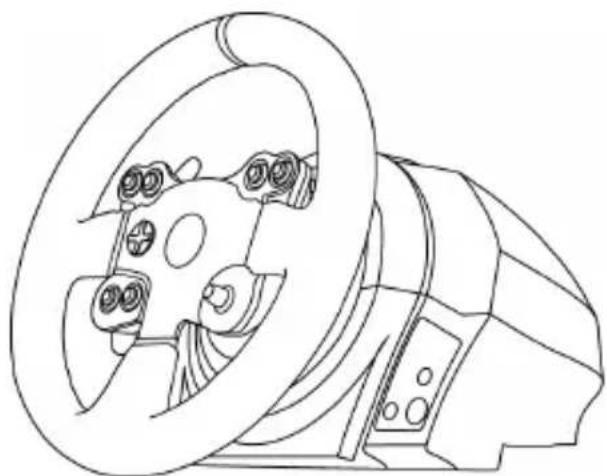

HASZNÁLATI ÚTMUTATÓ TX Servo Base THRUSTMASTER

Ahhoz, hogy a TX versenykormány megfelelően működjön az XBOX SERIES X|S / XBOX ONE játékokkal, szükséges lehet a játék automatikus frissítésének telepítése (erre akkor van lehetőség, ha a konzol csatlakoztatva van az internethez).

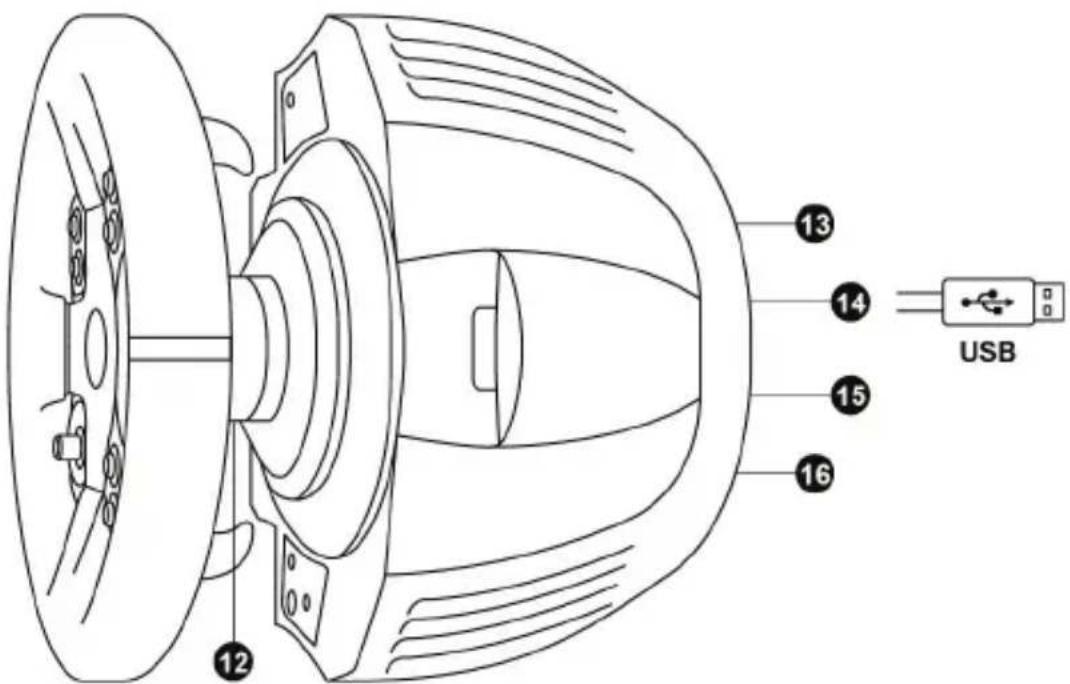

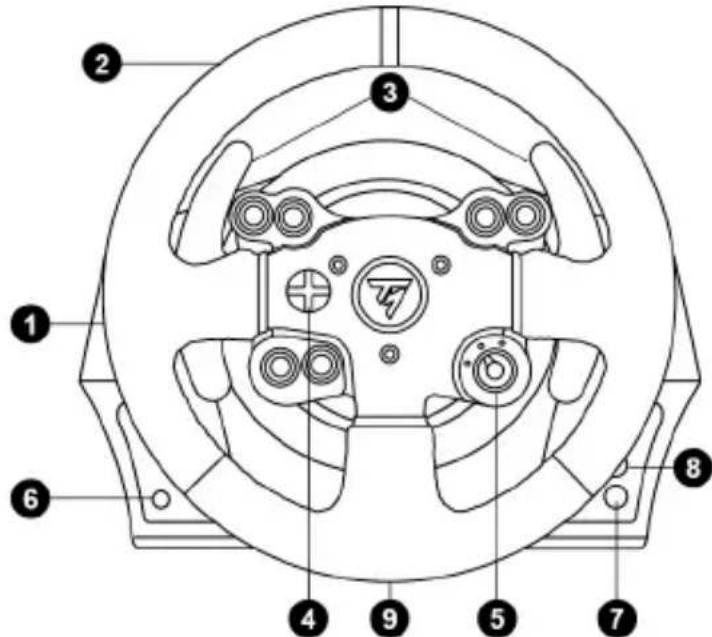

MÜSZAKI LEÍRÁS

1 Versenykormány alap
2 Versenykormány
3 2 szekvenciális kormányváltó (Fel & Le)
4 Több irányú D-Pad
5 Kapcsoló (3 helyzet)
6 MODE gomb + Piros/Zöld jelzőfény

7 Xbox Guide gomb
8 Fehér jelzőfény
9 Nagy menetes lyuk (rögzítéshez és a csavar meghúzásához)
10 Rögzítő rendszer
11 Fém rögzítő csavar

12 Thrustmaster Quick Release (Gyorskioldó)
13 Áramforrás csatlakozó (A vagy B típusú) (Országonként eltérhet)

14 Versenykormány USB kábel és csatlakozó
15 Sebességváltó csatlakozó (külön kapható)
16 Pedálszett csatlakozó

A VERSENYKORMÁNY CSATLAKOZTATÁSA AZ ÁRAMHÁLÓZATHOZ = KÉRJÜK OLVASSA EL A CSATLAKOZTATÁS ELÖTT!

A kormány áramellátása eltérő lehet, aszerint, hogy melyik országban vásárolta meg a terméket. Az elektromos ellátás lehet:

Belső:

* A tápegység a versenykormány alapjának belsejében található egy A típusú csatlakozóval *A 220-240V elektromos kábel
= csak a 220-240V feszültségű elektromos hálózattal kompatibilis.

Soha ne csatlakoztassa a 220-240V kábelt

egy 100-130V feszültségű konnektorba! Soha ne csatlakoztassa ezt a kábelt egy átalakítóhoz!

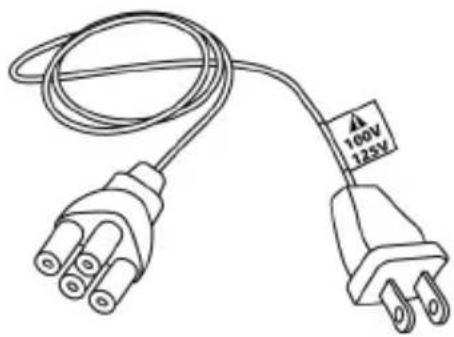

Belső:

* A tápegység a versenykormány alapjának belsejében található egy A típusú csatlakozóval
*A 100-125V elektromos kábel
= csak a 100-125V feszültségű elektromos hálózattal kompatibilis.

Soha ne csatlakoztassa a 100-125V kábelt

egy 220-240V feszültségű konnektorba! Soha ne csatlakoztassa ezt a kábelt egy átalakítóhoz!

FONTOS: ha Ön nem biztos abban, hogy milyen feszültségű az elektromos ellátás, ott ahol a kormányt használja, kérjük, hogy egyeztessen a helyi áramszolgáltatóval.

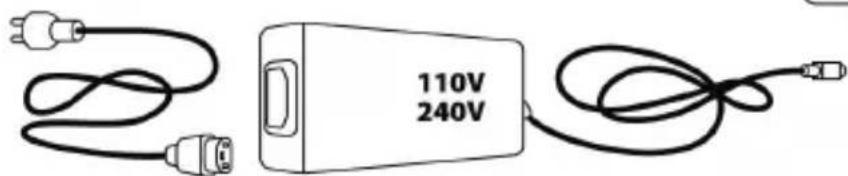

Külső:

* A külső tápegység versenykormány alapján található egy B típusú csatlakozóval
* Elektromos áramkábel
= minden áramfeszültséggel kompatibilis, 110-240V.

FIGYELMEZTETÉS

Használat előtt figyelmesen olvassa el az útmutatót és tartsa meg későbbi használatra.

Figyelmeztetés – Elektromos áramütés

* Tartsa a terméket száraz helyen és ne tegye ki pornak vagy napfénynek.
* A megfelelő irányba használja a csatlakozókat.
* Ne csavarja vagy húzza meg a csatlakozót és kábelt.
* A termék vagy a csatlakozója ne érintkezzen folyadékkal.
* Ne zárja rövidre a terméket.
* Ne szerelje szét a terméket; ne dobja bele tűzbe és ne tegye ki magas hőmérsékletnek.
* Csak a versenykormányhoz tartozó áramkábelt használja.
* Ne használja az áramkábelt, ha a kábel vagy a csatlakozók sérültek, szakadtak vagy töröttek.
* Győződjön meg róla, hogy az áramkábel megfelelő módon van bedugva a konnektorba és megfelelő módon csatlakozik a versenykormány hátulján található csatlakozóba.
* Ne nyissa fel a versenykormányt: semmilyen a felhasználó által javítható alkatrész nincs benne. Csak a gyártó, a meghatalmazott képviselő és szakképzett technikus javíthatja a terméket.
* Kizárólag a gyártó által megjelölt rögzítő rendszert/kiegészítőt használja.
* Amennyiben a versenykormány működésében hibát észlel (ha a megszokottól eltérő a hangja, a hömérséklete vagy a szaga), azonnal hagyja abba a használatát, húzza ki az áramkábelt a konnektorból és az egyéb kábeleket az eszközböl.
* Amennyiben a versenykormányt hosszabb ideig nem használja, húzza ki az áramkábelt a konnektorból.

Szellőzés

Győződjön meg róla, hogy semmi nem gátolja a versenykormány alapjának a szellőzését. A megfelelő szellőzés érdekében tegye a következőket:

* Helyezze a kormány alapját legalább 10 cm-re a fal felülettöl.
* Ne tegye az alapot szük helyre.
* Ne fedje le az alapot.
* Ne kerüljön por a szellőzőnyílásokba.

Biztonsági okokból, soha ne használja a pedálokat mezítláb vagy csak zoknit viselve.

A THRUSTMASTER ^ SEMMILYEN SÉRÜLÉSÉRT NEM VÁLLAL FELELŐSSÉGET, AMI A PEDÁLOK CIPŐ NÉLKÜLI HASZNÁLATÁBÓL ERED.

Figyelmeztetés – Az ismétlődő mozdulatokból és az erővisszacsatolásból adódó

sérülések

Force feedbackkel működő versenykormány használata izom vagy ízületi fájdalmakhoz vezethet. Hogy ezt elkerülje:

* Ne játsszon túl sokáig egyszerre.
* Tartson minden játékkal töltött óra után 10-15 perc szünetet.
* Ha fáradtságot vagy bármilyen fájdalmat észlel a kézfejében, csuklójában, lábfejében vagy lábában, hagyja abba a játékot és pihenjen pár órát az új játék megkezdése előtt.

Figyelmeztetés – Az ismétlődő mozdulatokból és az erővisszacsatolásból adódó k (folytatás)

* Ha a fent említett tünetek vagy fájdalom újra jelentkezik játék közben, hagyja abba és keresse fel orvosát.
* Tartsa gyermekektöl távol.
* Játék közben, mindig tartsa mind a két kezét a kormányom a megfelelő helyen, anélkül, hogy teljesen elengedné.
* Játék közben, soha ne tegye a kezét vagy ujjait a pedálok alá vagy a pedálok közelébe.
* Kalibrálás és játék közben, soha ne tegye a kezét vagy karját a versenykormány nyílásaiba.
* Győződjön meg róla, hogy az alábbi útmutató utasításainak megfelelően van az alap rögzítve.

NEHÉZ TERMÉK

A terméket csak 16 éves vagy annál idősebb játékos használhatja

Ne ejtse a terméket magára vagy másokra!

HELYES SOHA SOHA

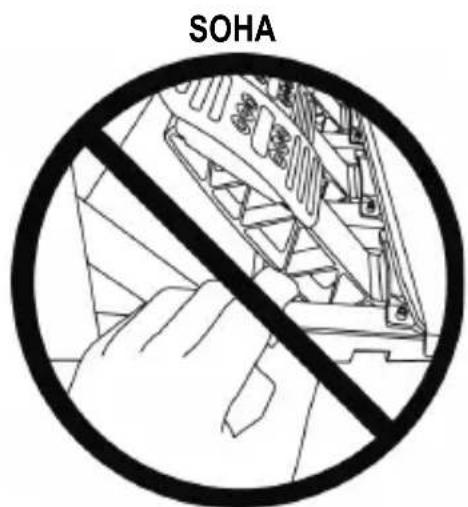

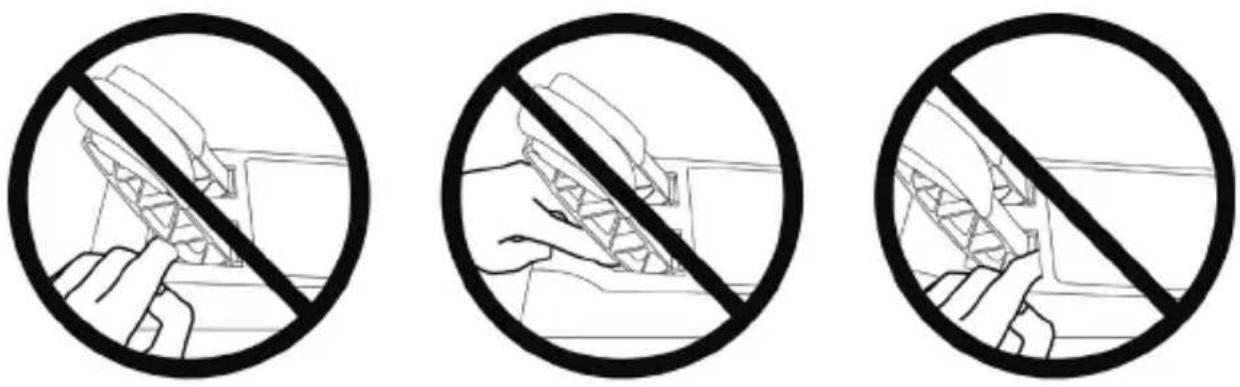

Figyelmeztetés – A pedálok becsípődést okozhatnak játék közben

* A pedálszettet tartsa gyermekektől távol.
* Játék közben, soha ne helyezze az ujjait vagy hüvelykujját a pedálok oldalára vagy az oldal közelébe
* Játék közben, soha ne helyezze az ujjait vagy hüvelykujját a pedálok mögé vagy a hátulja közelébe.
* Játék közben, soha ne helyezze az ujjait vagy hüvelykujját a pedálok elé vagy az eleje közelébe.

SOHA SOHA SOHA

Figyelmeztetés – A pedálok becsípődést okozhatnak játékon kívül is

* Tárolja a pedálszettet biztonságos helyen, gyermekektől távol.

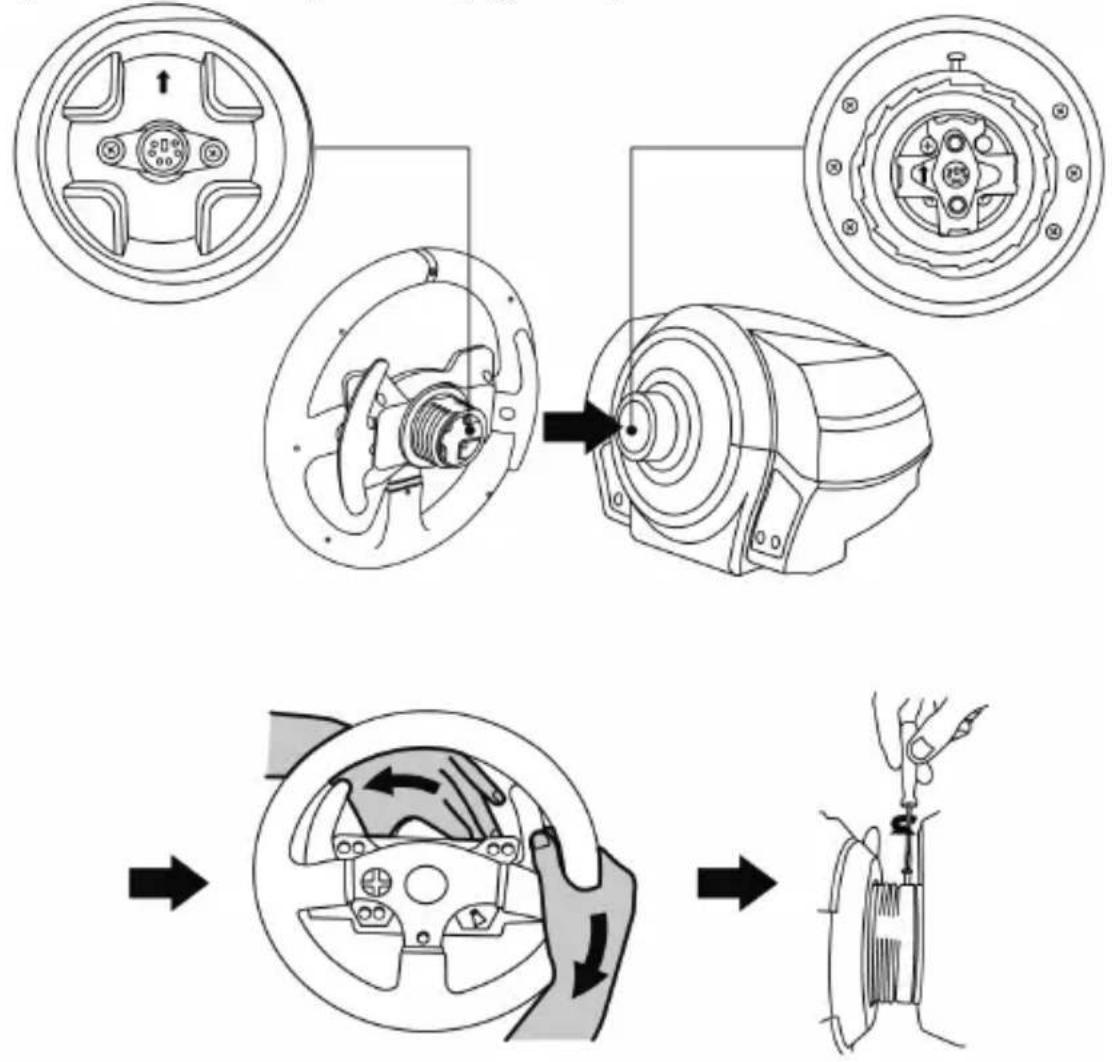

A KORMÁNY RÖGZÍTÉSE AZ ALAPRA

Állítsa be a csatlakozókat a nyilaknak megfelelően:

Alap (1) csatlakozója: A nyíl felfelé mutat.

Versenykormány (2) csatlakozója: A nyíl felfelé mutat.

Miután a csatlakozók megfelelően állnak, egyszerűen fordítsa el a Thrustmaster Quick Release (12) eszköz gyűrűjét az óramutató járásával ellentétes irányba, miközben a kormányt (2) egy helyben tartja. Majd szorítsa meg a gyűrűt, amennyire csak tudja, úgy hogy a gyűrűt egy helyben tartja és elforgatja a versenykormányt az óramutató járásával megegyező irányba.

Miután a kormányt rögzítette, fordítsa el 180°-al (szemből nézve a logó legyen fejjel lefelé), hogy hozzáférjen a Thrustmaster Quick Release (12) eszköz gyűrűjén található kis rögzítő csavarhoz. Használjon egy nagy csillagfejű csavarhúzót a kis rögzítő csavar meghúzásához (ne használjon túlzott erőt), úgy, hogy az óramutató járásának irányával megegyezően csavarja.

Ne fejtsen ki túlzott erőt a kis rögzítő csavar meghúzásakor (csillagfejű csavarhúzót használva)! Hagyja abba a csavar behajtását, ha ellenállást észlel.

A VERSENYKORMÁNY RÖGZÍTÉSE

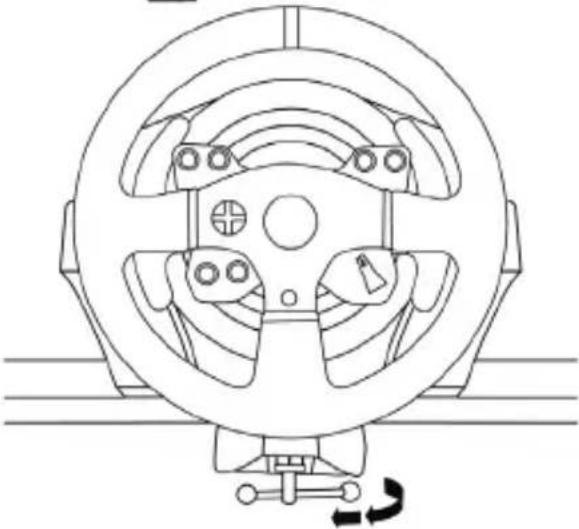

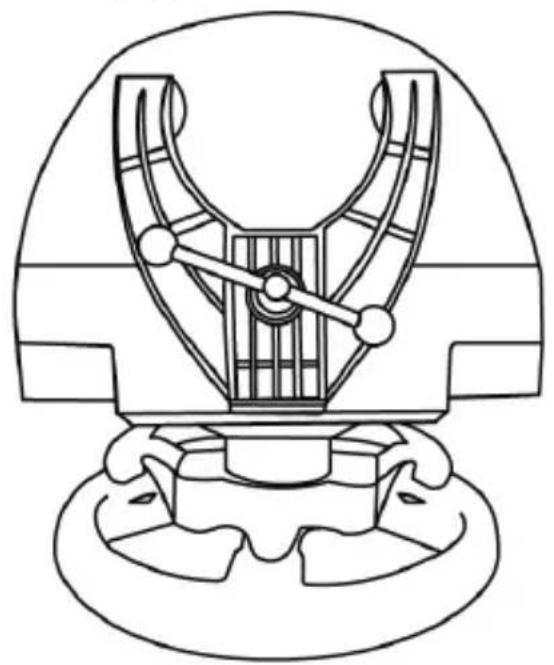

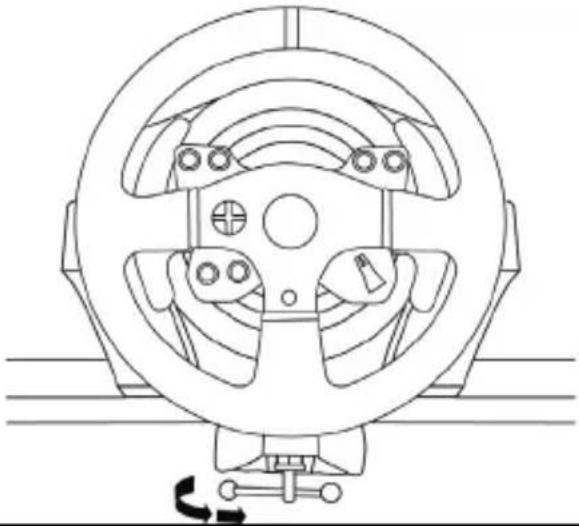

A versenykormány rögzítése asztalra vagy pultra

1. Helyezze a versenykormányt az asztalra, vagy egyéb vízszintes, lapos, stabil felületre.
2. Helyezze be a rögzítő csavart (11) a rögzítő rendszerbe (10), majd addig csavarja a csavart az óramutató járásával ellentétes irányba a versenykormány alján található nagy menetes lyukba (9), amíg az tökéletesen stabilan nem áll.

HELYES SOHA

FIGYELMEZTETÉS: Ne húzza meg a csavart önmagában, anélkül, hogy a rögzítő rendszer a helyén lenne!
(A versenykormány sérülését okozhatja.)

RÖGZÍTÉS / ELTÁVOLÍTÁS	IRÁNY
Rögzítés:Forgassa a csavart az óramutató járásával ellentétes irányba
Kiengedés:Forgassa a csavart az óramutató járásával megegyező irányba

A versenykormány alap rögzítése pilótafülkébe

1. Helyezze a versenykormány alapját a pilótafülke tartójára.
2. Csavarjon kettő M6-os csavart (nem a csomag része) a pilótafülkében található rögzítőbe és a versenykormány alatt található két kis csavarhelybe.
   Fontos: Az M6-os csavar hossza nem haladhatja meg a tartó vastagságát + 12 mm-t; ennél hosszabb csavar sérülést okozhat a versenvkormány alap belső elemeiben.
3. Szükség esetén használja a standard rögzítő rendszert és csavarja be a rögzítő csavart a nagy menetes lyukba.

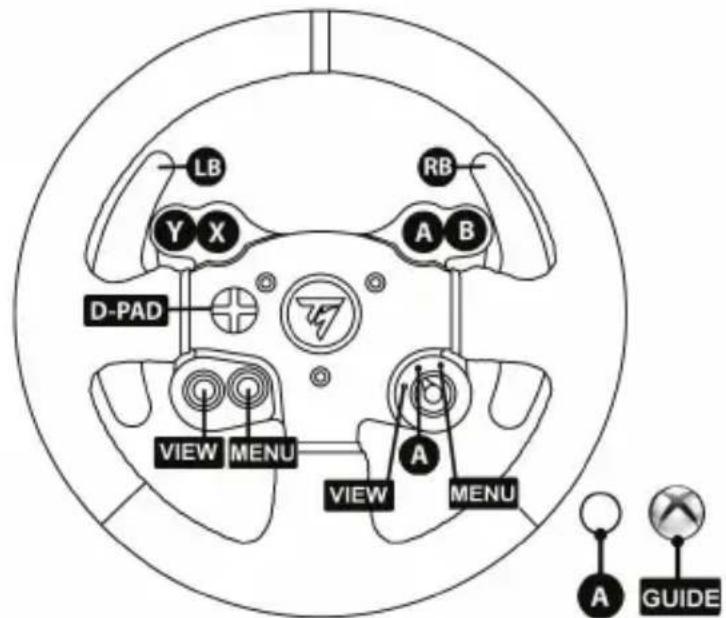

XBOX SERIES X|S / XBOX ONE GOMBOK KIOSZTÁSA

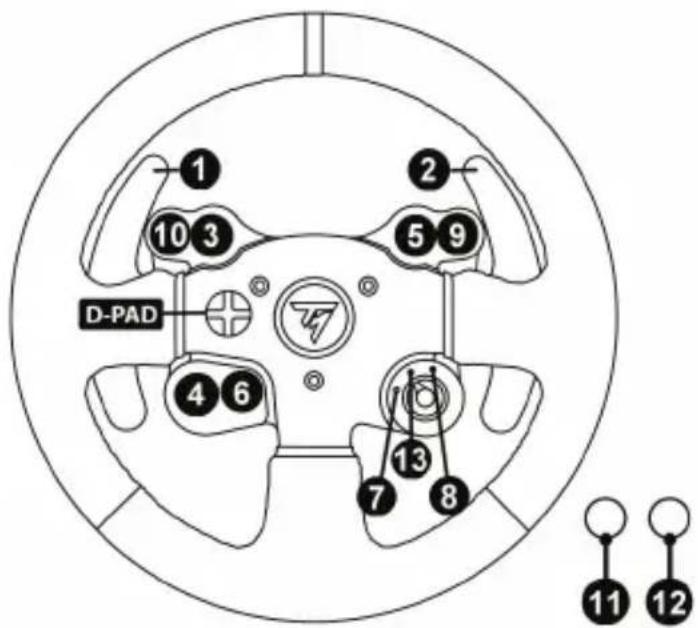

PC GOMBOK KIOSZTÁSA

A VERSENYKORMÁNY FIRMWARE-JÉNEK FRISSÍTÉSE

A versenykormány alapjában található firmware frissíthető az aktuális verzióval, hogy a terméket a lehető legjobban ki tudja használni.

A következő módon ellenőrizheti a kormány által használt firmware verziót és frissítheti, ha szükséges: PC-n, látogasson el a https://support.thrustmaster.com weboldalra. Kattintson a Racing Wheels / TX Racing Wheel LEATHER Edition-re, majd válassza ki a Firmware-t és kövesse a letöltésre és telepítésre vonatkozó utasításokat.

A VERSENYKORMÁNY BEÁLLÍTÁSA XBOX SERIES X|S-HEZ / XBOX ONE-HOZ

1. Csatlakoztassa a pedálszettet a versenykormány alapján, hátul található csatlakozóba (16).
2. Csatlakoztassa az áramkábelt a versenykormány alapján, hátul található csatlakozóba (13).
3. Dugja be az áramkábelt, a vele azonos feszültségű konnektorba.

További információért olvassa el a VERSENYKORMÁNY CSATLAKOZTATÁSA AZ ÁRAMHÁLÓZATHOZ részt, az útmutató 3. oldalán.

1. Csatlakoztassa a versenykormány USB csatlakozóját (14) a konzol egyik USB portjához.

Már játszhat is!

AUTOMATIKUS VERSENYKORMÁNY ÉS PEDÁLSZETT KALIBRÁLÁS

A versenykormány automatikusan bekalibrálja magát, miután a versenykormányt csatlakoztatta az áramforráshoz és a kormány USB csatlakozóját a konzolhoz.

Ebben a fázisban, a versenykormány gyorsan elforog jobb és bal irányba, egy 900 fokos szöget lefedve, mielőtt megállna középen.

FIGYELMEZTETÉS:

Soha ne nyúljon a versenykormányhoz miközben az kalibrálja magát! (Ez nem megfelelő kalibráláshoz és/vagy személyi sérüléshez vezethet.)

A PEDÁLOK AUTOMATIKUS KALIBRÁLÁSA

Soha ne csatlakoztassa a pedálszettet a versenykormány alapjához (vagy ne húzza ki az alapból) amikor az a konzolhoz van csatlakoztatva, vagy játék közben (kalibrálási hibát okozhat).

Mindig csatlakoztassa a pedálokat a kormányhoz, mielőtt a kormányt a konzolhoz csatlakoztatná. Miután a kormány bekalibrálta magát és Ön elkezdte a játékot, a pedálok néhányszori lenyomás után automatikusan kalibrálódnak.

FIGYELMEZTETÉS:

Soha ne lépjen a pedálokra, mialatt a kormány kalibrálja magát,

vagy amikor a játék betöltődik!

(Ez hibás kalibráláshoz vezethet.)

Ha a kormány és a pedálok nem megfelelően működnek vagy rosszul vannak kalibrálva:

Kapcsolja ki a konzolt és teljesen húzza ki a versenykormányt, majd csatlakoztassa újra a kábeleket (beleértve az áramkábelt és a pedálok kábelét is) és indítsa újra a konzolt és a játékot.

BELSŐ HÓMÉRSÉKLET ÉRZÉKELŐ

Biztonsági okokból, a versenykormány alapja rendelkezik egy hömérséklet érzékelővel.

Ha az eszköz hőmérséklete túl magas, a versenykormány hirtelen leállhat.

Ha ez megtörténik:

• Húzza ki az áramforrás kábelt és az eszköz USB csatlakozóját.
• Várja meg amíg a versenykormány alap teljesen lehül.
• Majd csatlakozassa újra az eszközt.

MODE GOMB ÉS JELZŐFÉNY (6)

MODE gomb a pedálszetthez

Lehetőség van a gáz és kuplung pedál elektronikus felcserélésére.

Ezt könnyen megteheti a MODE gomb (6) 2 másodpercig tartó lenyomásával.

A versenykormány belső memóriája tárolja, hogy a pedálok fel lettek-e cserélve vagy sem.

GÁZ ÉS KUPLUNG PEDÁL	A MODE jelzőfény színe (6)
NORMÁL	PIROS
FELCSERÉLT	ZÖLD

Egyéb információ a MODE gombról

Tudjon meg többet a MODE gombról és a jelzőfényekről az alábbi linken

Edition-re, majd válassza ki a Manual-t (Útmutató) vagy FAQ-t (GYIK).

SEGÍTŐ DOKUMENTUMOK ÉS GYIK (NEM AZ ÚTMUTATÓ RÉSZE)

Látogasson el a https://support.thrustmaster.com weboldalra és kattintson a Racing Wheels / TX Racing Wheel LEATHER Edition-re, majd válassza ki a Manual-t (Útmutató) vagy FAQ-t (GYIK).

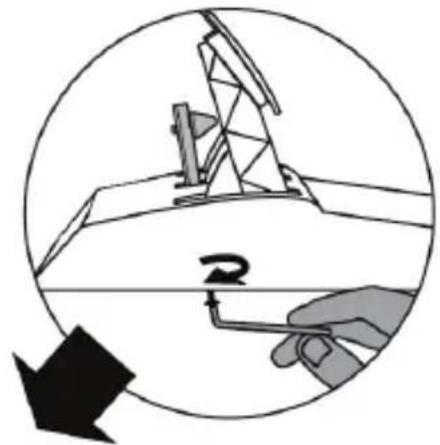

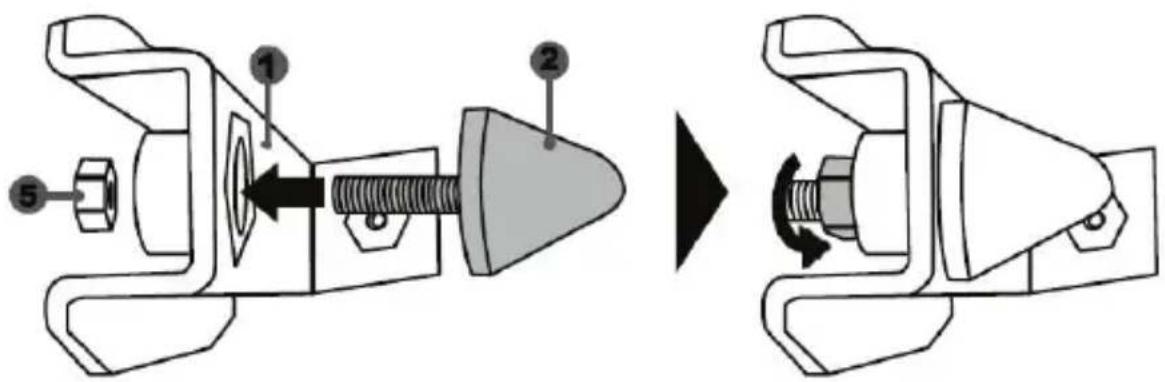

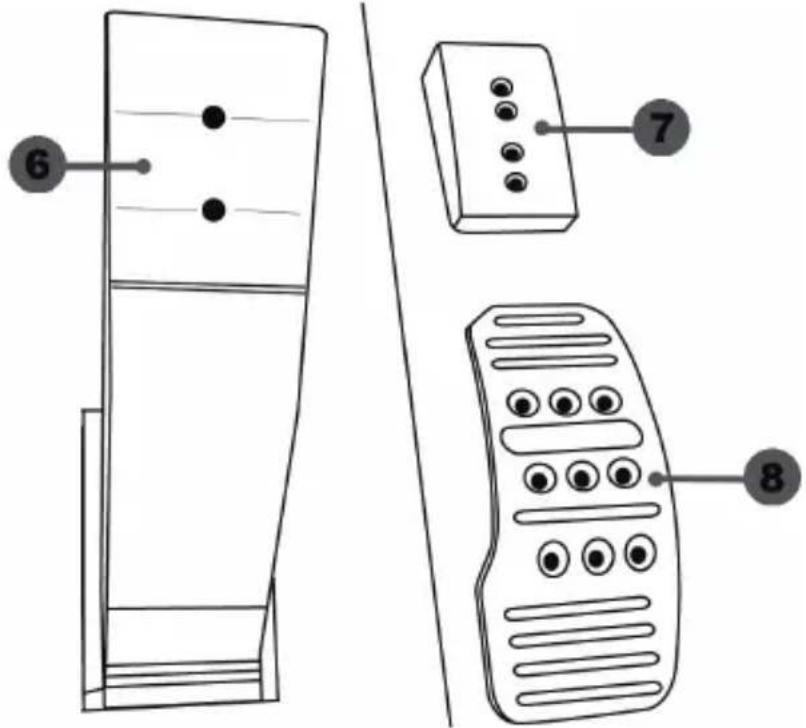

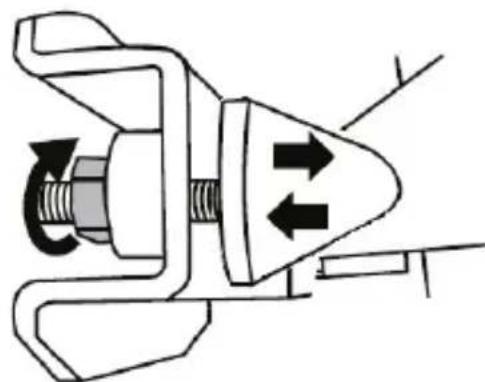

1 A kúpos fékhez tartozó fém rögzítő (alapértelmezettként nincs beszerelve)
2 Kúpos fék
3 Rögzítő csavar a fém rögzítőhöz

4 2.5 mm-es imbuszkulcs (a csomag része)
5 A kúpos fék pozícióját beállító csavaranya

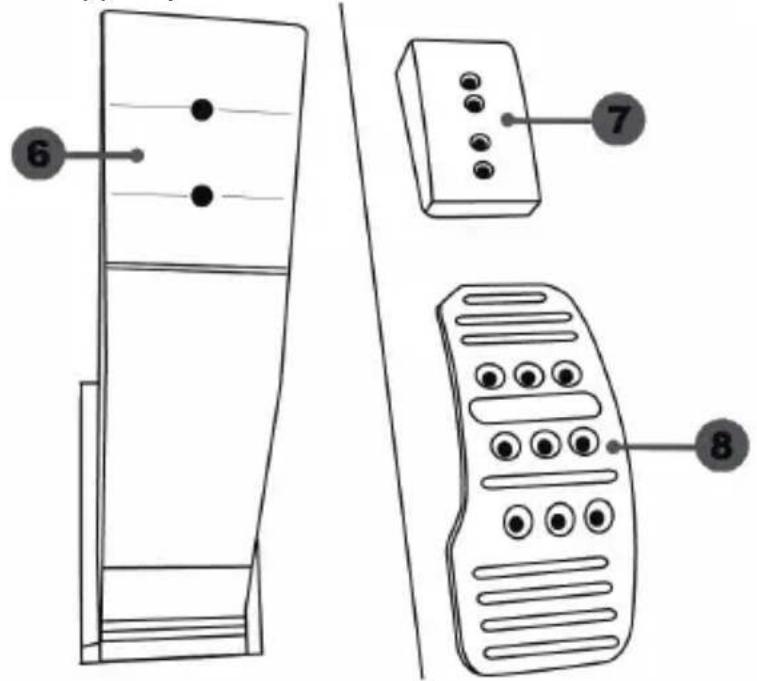

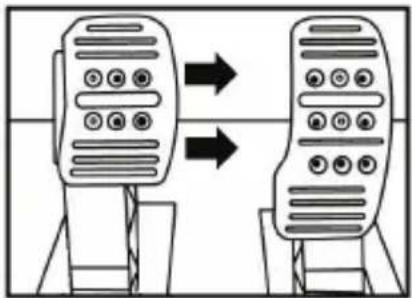

6 Pedáltartó
7 Műanyag pedálfej rögzítő

8 Fém pedálfej

FIGYELMEZTETÉS

Használat előtt figyelmesen olvassa el az útmutatót és tartsa meg későbbi használatra.

Biztonsági okokból, soha ne használja a pedálokat mezítláb vagy csak zoknit viselve.

A THRUSTMASTER® SEMMILYEN SÉRÜLÉSÉRT NEM VÁLLAL FELELŐSSÉGET, AMI A PEDÁLOK CIPŐ NÉLKÜLI HAZSNÁLATÁBÓL ERED.

Figyelmeztetés – A pedálok becsípődést okozhatnak a játék közben

* Tartsa a pedálokat a gyermekétől távol.
* Játék közben, soha ne helyezze az ujjait vagy hüvelyujját a pedálok oldalára vagy az oldal közelébe.
* Játék közben, soha ne helyezze az ujjait vagy hüvelyujját a pedálok mögé vagy a hátulja közelébe.
* Játék közben, soha ne helyezze az ujjait vagy hüvelyujját a pedálok elé vagy az eleje közelébe.

A PEDÁLOK AUTOMATIKUS KALIBRÁLÁSA

• Soha ne csatlakoztassa vagy húzza ki a pedálszettet a kormány alapjából, amikor a kormány a konzolhoz vagy PC-hez csatlakoztatva van, vagy játék közben, hogy elkerülhesse a kalibrálásból fakadó problémákat.
  = Mindig azelőtt csatlakoztassa a pedálokat a kormányhoz, mielőtt a kormányt a konzolhoz vagy PC-hez csatlakoztatná.
• Miután a kormány bekalibrálta magát és ön elkezdte a játékot, a pedálok néhányszori lenyomás után automatikusan kalibrálódnak.
• Soha ne lépjen a pedálokra, mialatt a kormány kalibrálja magát, vagy amikor a játék betöltődik, hogy elkerülhesse a kalibrálásból fakadó problémákat.
• Ha a pedálok nem rendeltetésszerűen működnek vagy rosszul vannak kalibrálva, kapcsolja ki a konzolt, teljesen húzza ki a kormányt, majd csatlakoztassa újra a kábeleket (beleértve az áram kábelt és a pedálok kábelét is), kapcsolja be a konzolt és indítsa újra a játékot.

A PEDÁLOK RÖZÍTÉSE PILÓTAFÜLKÉBEN

Rögzítse a pedálszettet az alján található kisebb csavar helyeket használva.

- Csavarjon kettő M6-os csavart (nem a csomag része) a pilótafülkében található pedál rögzítőbe és a pedálok alján található két kisebb csavarhelybe.

Fontos: Az M6-os csavar nem lehet hosszabb, mint maga a pedálrögzítő plusz 10 mm, hogy elkerüljük a belső elemek sérülését.

A PEDÁLOK BEÁLLÍTÁSA

Mind a három pedál rendelkezik az alábbi funkciókkal:

• Fém pedálfej (8) több lyukkal (kilenc a gázpedálon – hat a féken – hat a kuplungon).
• Egy műanyag pedálfej rögzítővel (7) (a pedálfej és a pedáltartó között) négy lyukkal.
• Egy fém pedáltartóval (6) két lyukkal.

FIGYELMEZTETÉS: A kalibrálási problémákat elkerülendő, mindig húzza ki a kormány USB kábelét a konzolból vagy PC-böl, mielött a pedálok beállításán dolgozna.

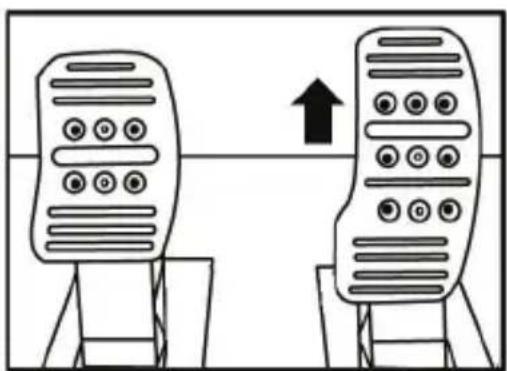

A gázpedál MAGASSÁGÁNAK beállítása

• A 2.5 mm-es imbuszkulcs segítségével (4), lazítsa meg és távolítsa el a két csavart, melyek a pedálfejet (8) és a tartóját (7) rögzítik.
• Miután ez megtörtént, állítsa be a kívánt magasságot és rakja vissza, majd húzza meg a csavarokat újra úgy, hogy a fém pedálfej (8) és tartója (7) stabilan legyen rögzítve.

Alacsony pozíció (alapértelmezett)

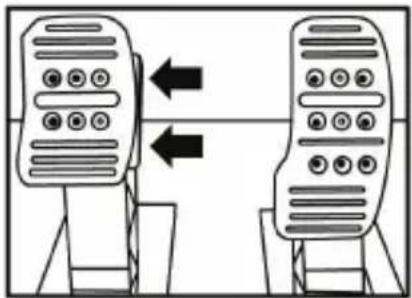

A három pedál HELYZETÉNEK beállítása

• A 2.5 mm-es imbuszkulcs segítségével (4), lazítsa meg, majd távolítsa el a fém pedálfejet (8) és a tartóját rögzítő (7) két csavart.
• Miután ez megtörtént, válassza ki a kívánt pozíciót (balra, középre vagy jobbra) és utána rakja vissza, majd húzza meg a csavarokat úgy, hogy a fém fej (8) és a tartója (7) stabilan álljon.

Példák a fékpedálon keresztül

bemutatva:

Középső pozíció (alapértelmezett)

Jobb pozíció

A pedálok elhelyezkedésének lehetősége pedálonként:

• Három a gázpedál
• Három a fékpedál

- Három a kuplung esetében

A pedálok DÓLÉSSZÖGÉNEK beállítása

• A 2.5 mm-es imbuszkulcs segítségével (4), lazítsa meg és távolítsa el a fém pedálfejet (8) és a tartóját (7) rögzítő két csavart.
• Miután ez megtörtént, fordítsa el a műanyag pedálfej tartót (7) akár 180°-ig, utána rakja vissza és húzza meg a csavarokat úgy, hogy a fém fej (8) és a tartója (7) stabilan álljon.

Példák a gázpedálon keresztül bemutatva:

Jobban döl (alapértelmezett)

A pedálok dölésszögének beállítási lehetősége pedálonként:

• Kettő a gázpedál
• Kettő a fékpedál

- Kettő a kuplung esetében

A kúpos fék beszerelése ("KÚPOS GUMIFÉK" kiegészítő)

A kiegészítő használata nem kötelező és alapértelmezettként nincs beszerelve. A fékpedál funkciói tökéletesen szabályosan működnek a kiegészítő beszerelése nélkül is

A kiegészítő használata eltérő fékezési élményt és ellenállást biztosít.

A felhasználók döntsék el maguk, hogy szeretnék, vagy nem szeretnék használni.

• Csavarja a kúpos féket (2) a fém rögzítőjére (1).
• Csavarja a beállítást segítő csavaranyát (5) a csavar aljára (a kúpos fék csavar menetére).

- Helyezze be az egységet a fék pedáltartó mögé.

- A 2.5 mm-es imbuszkulcs (4) segítségével, a pedálszett alján található középső kicsi csavarmenetbe hajtva a rögzítő csavart (3) rögzítse az egységet.

A "KÚPOS GUMIFÉK" kiegészítő most már be van szerelve

A fékpedál FÉKÚTJÁNAK és az ellenállás ERŐSSÉGÉNEK beállítása

Finoman lazítsa meg a csavaranyát (5) és növelje az ellenállás erősségét azáltal, hogy a kúpos fékezőt (2) közelebb rakja a pedál tartójához (használjon egy 14 mm-es nyitott végű csavarkulcsot vagy fogót a csavaranya kiválasztott pozíciójának rögzítéséhez). Minél közelebb van a tartó hátuljához, annál nagyobb az ellenállás mértéke.

Megjegyzés: Abban az esetben ha a kúpos fékező túl közel van a fékpedál tartójának a hátuljához, előfordulhat, hogy nem éri el a maximálisra beállított értéket. Ha ez megtörténne:

* Lassan de nagy erővel lépjen rá a fékpedálra, úgy hogy az elérje a maximálisértéket (ha kell, egy pillanatra álljon rá a pedálra) majd engedje fel a nyomást;

* Vagy helyezze a kúpos fékezőt kicsit távolabb a fékpedál tartójának hátuljától.

TERMÉKSZAVATOSSÁGI TÁJÉKOZTATÓ

A franciaországi központú Guillemot Coporation S.A. (továbbiakban “Guillemot”) (székhelyének címe: Place du Granier, B.P. 97143, 35571 Chantepie, Franciaország) világszerte garantálja a vásárlóinak, hogy a Thrustmaster által forgalmazott termék anyag és gyártási hibáktól mentes és a meghatározott szavatossági időn belül a termékkel szemben a cég eljár, ha szükséges. Az Európai Unió országain belül ez a szavatossági idő a Thrustmaster termék kiszállításától számított két (2) év. Más országokban, a Thrustmaster termékekre vonatkozó szavatossági időre azon helyi jogszabályok alkalmazandók, ahol a vásárló a vásárlás ideje alatt állandó jelleggel tartózkodott (ha a szóban forgó országnak nincsen ilyen jellegű törvénykezése, abban az esetben a Thrustmaster termék eredeti idejének vásárlásától számítva a szavatossági idő egy (1) év).

A fent meghatározottak ellenére, az akkumulátorok szavatossági ideje a vásárlástól számított hat (6) hónapon belül lejár.

Amennyiben a szavatossági idő alatt a termékben meghibásodást észlel, úgy azonnal lépjen kapcsolatba a Vevőszolgálattal és ők megmondják mit kell tennie. Ha a meghibásodást jóváhagyják, a terméket vissza kell vinnie a vásárlás helyszínére (vagy a Vevőszolgálat által kijelölt helyre).

A jótállás keretein belül, a vásárló hibás termékét a Vevőszolgálat vagy kicseréli, vagy megjavítja. Ha, a szavatossági időn belül a Thrustmaster termék javítás alatt áll legalább (7) hét napig, abban az esetben, a kiesett napok számával a szavatossági idő meghosszabbítható (ezt az időszakot az alábbiak szerint kell számolni: vagy attól a dátumtól kezdve amikor a vásárló panaszt tett vagy attól a dátumtól kezdve, amikor a termék javításra átadásra került, amennyiben ez a dátum nem esik egybe a panasztétel időpontjával). Ha az alkalmazandó jogszabályok megengedik, a Guillemot és a leányvállalatai (közvetett károkat is beleértve) egyaránt a Thrustmaster termék helyreállítására vagy annak a kicserélésre kell, hogy törekedjen. Ha az alkalmazandó jogszabályok megengedik, Guillemot a termék felhasználhatóságával és rendeltetésével kapcsolatban nem vállal garanciát.

A termékszavatosság nem érvényes: (1) ha a terméket bármilyen formában módosították, felnyították, nem rendeltetésszerűen használták, egyéb külső sérüléseknek tették ki, gondatlanul kezelték vagy normális mértékben elhasználódott és az ebből fakadó károk nem vezethetőek vissza a termék gyári meghibásodásra (beleértve, de nem kizárólagosan azt az esetet, amikor a Thrustmaster terméket valamilyen nem a Guillemot által forgalmazott tápegységgel, akkumulátorral, töltővel vagy egyéb eszközzel használták); (2) ha a terméket nem csak saját használatra, hanem szakmai vagy kereskedelmi célokra is felhasználták (pl.: játékszoba, tréning, versenyek); (3) ha a vásárló nem követte a Vevőszolgálat utasításait (4) szoftver hiba esetén. Arra más módon meghatározott jótállás érvényes; (5) fogyóeszközökre (olyan eszközök, amelyeket a termék élettartalma alatt kell cserélni. Pl.: eldobható elemek, fejhallgató vagy headset fülpárna); (6) kiegészítőkre (pl.: kábelek, tokok, tasakok, táskák, csukló rögzítők); (7) ha a terméket aukció során vásárolták meg.

A jótállás nem átruházható.

A vásárló törvényes jogaira nincs hatással a termékszavatosság, akármilyen törvények is vonatkozzanak a saját országában megvásárolt termékekre.

További termékszavatossággal kapcsolatos rendelkezések

A szavatossági idő alatt, Guillemot semmiféle alkatrészt nem bocsájthat a vásárló részére, mivel csak a Vevőszolgálatnak van kizárólagos joga ahhoz, hogy felnyisson és/vagy megszereljen akármilyen Thrustmaster terméket (kivételt képez az az eset, amikor a Vevőszolgálat külön írásos instrukciókkal látja el a vásárlót a szerelést illetően és az ehhez szükséges alkatrészeket is a rendelkezésére bocsájtja pl.: ha nagyon egyszerű és titoktartást nem igénylő szerelési folyamatról van szó.)

Az innovációs ciklusra való tekintettel és a termék szabadalmának, illetve az üzleti titkának védelme érdekében, Guillemot nem tesz igéretet olyan Thrustmaster termék javítására és nem szolgáltat hozzá alkatrészt, amelynek a termékszavatossága már lejárt.

Felelősségvállalás

Ha az alkalmazandó jogszabályok megengedik, a Guillemot Corporation S.A. (továbbiakban "Guillemot") és leányvállalatai nem vállalnak semmiféle felelősséget, ha a károk az alábbiak szerint keletkeztek: (1) a terméket bármilyen formában módosították vagy felnyitották ; (2) nem tartották be az összeszerelési utasítást; (3) a terméket nem rendeltetésszerűen használták, egyéb külső sérüléseknek tették ki (pl.: nyomásnak), gondatlanul kezelték ; (4) a termék normális mértékben használódott el; (5) a terméket nem csak saját használatra, hanem szakmai vagy kereskedelmi célokra is felhasználták (pl.: játékszoba, tréning, versenyek). Amennyiben az alkalmazandó jogszabályok lehetővé teszik, úgy Guillemot és a leányvállalatai nem vállalnak felelősséget azon károkért, amelyek nem a termék minőségi vagy gyártási problémájából fakadnak. (beleértve, de nem kizárólagosan azt az esetet, amikor a károkat direkt vagy indirekt módon egy szoftver okozza vagy a Thrustmaster terméket valamilyen nem a Guillemot által forgalmazott tápegységgel, akkumulátorral, töltővel vagy egyéb eszközzel használták.)

THRUSTMASTER®

VEVŐSZOLGÁLAT

© 2021 Guillemot Corporation S.A. Minden jog fenntartva. Thrustmaster® a Guillemot Corporation S.A. bejegyzett védjegye. Minden más védjegy a tulajdonos tulajdonában áll. Az illusztrációk nem kötelező érvényűek. A tartalom, design és specifikáció bármikor módosíthatók további értesítés nélkül és országonként eltérhetnek. Kínában készült.

KÖRNYEZETVÉDELMI AJÁNLÁS

* Az Európai Unión belül: ha a termék élettartama lejárt, ne dobja ki a háztartási szeméttel együtt, hanem adja le egy az elektromos és elektronikus berendezések hulladékának újrafelhasználásáért felelős gyűjtőponton. (WEEE) Ezt az alábbi ikon is jelöli, amit a terméken, használati útmutatón és csomagoláson is megtalál. Az anyag sajátosságaitól függően, újrafelhasználásra lehet alkalmas. Az újrafelhasználással és azzal, hogy az elektromos és elektronikus berendezések hulladék megsemmisítésének a módját követi, jelentősen hozzájárul a környezete védelméhez. Lépjen kapcsolatba a helyi önkormányzattal, hogy hol található az Önhöz legközelebbi gyűjtőpont.

Nem Európai Uniós országokban: Vegye figyelembe a helyi elektromos és elektronikus hulladék újrafelhasználásra vonatkozó törvényt.

Örizze meg a tájékoztatót. A színek és díszítés eltérhetnek.

Távolítsa el a műanyag rögzítőket és ragasztószalagokat a használatba vétel előtt.

A termék minden tekintetben megfelel a 14 éves vagy annál idősebb gyerekeknek. A termék 14 alatti gyerekek használatára nem ajánlott.

*EU-ban és Törökországban alkalmazható

TX RACING WHEEL LEATHER EDITION

XBOX ONE / XBOX SERIES X|S

בַרְשָׁה בִרְשָׁה
