Teknik Özellikleri	Force feedback özellikli THRUSTMASTER TX servo tabanı, THRUSTMASTER direksiyonlarla uyumludur.
Kullanım	Yarış simülatörleri için tasarlanmış olup gerçekçi bir sürüş deneyimi sunar.
Bakım	Yumuşak bir bezle düzenli temizlik yapın, nemden uzak tutun.
Güvenlik	Hasarı önlemek için yalnızca uyumlu aksesuarlarla kullanın.
Genel Bilgiler	Satın almadan önce sisteminizle uyumluluğunu kontrol edin, üretici garantisi dahildir.

Sık sorulan sorular - TX Servo Base THRUSTMASTER

THRUSTMASTER TX Servo Base nasıl kurulur?

THRUSTMASTER TX Servo Base'i kurmak için, cihazı sabit bir yüzeye yerleştirdiğinizden emin olun, ardından güç kablosu ve USB kablosunu konsolunuza veya PC'nize bağlayın. Kurulumu tamamlamak için kullanım kılavuzundaki talimatları izleyin.

Neden kontrol cihazım konsoluma bağlanmıyor?

Kontrol cihazının doğru şekilde güç aldığını ve USB kablosunun düzgün bağlandığını kontrol edin. Ayrıca konsolunuzun güncel olduğundan ve kontrol cihazınızın sistem sürümünüzle uyumlu olduğundan emin olun.

THRUSTMASTER TX Servo Base nasıl kalibre edilir?

Kontrol cihazını kalibre etmek için konsolunuzun veya PC'nizin ayarlarına gidin ve kontrol cihazı kalibrasyon seçeneğini seçin. Hassasiyet ve kontrol eksenlerini ayarlamak için ekrandaki adımları izleyin.

Oyun sırasında kontrol cihazı yanıt vermiyorsa ne yapmalıyım?

Kontrol cihazı yanıt vermiyorsa, cihazı çıkarıp tekrar takmayı deneyin. Oyunun güncel ve kontrol cihazınızla uyumlu olduğundan emin olun. Sorun devam ederse, konsolunuzu veya PC'nizi yeniden başlatmayı deneyin.

THRUSTMASTER TX Servo Base'in firmware'i nasıl güncellenir?

Firmware güncellemek için Thrustmaster'ın resmi web sitesini ziyaret edin ve güncelleme yazılımını indirin. Güncellemeyi kontrol cihazınıza yüklemek için verilen talimatları izleyin.

Kontrol cihazı garip bir ses çıkarıyor, ne yapmalıyım?

Garip ses mekanik bir soruna işaret edebilir. Kontrol cihazının takılı kalmadığını ve içinde yabancı cisim olmadığını kontrol edin. Ses devam ederse, yardım için Thrustmaster müşteri hizmetleri ile iletişime geçin.

THRUSTMASTER TX Servo Base nasıl temizlenir?

Kontrol cihazını temizlemek için yumuşak ve kuru bir bez kullanın. Aşındırıcı kimyasallar kullanmaktan kaçının. Bağlantı portlarına nem girmesine izin vermeyin.

THRUSTMASTER TX Servo Base PC oyunlarıyla uyumlu mu?

Evet, THRUSTMASTER TX Servo Base PC oyunlarıyla uyumludur, ancak kullanmak istediğiniz oyunların yarış kontrol cihazlarıyla uyumlu olduğundan emin olun.

Kontrol cihazının force feedback gücü nasıl ayarlanır?

Force feedback gücü, oyun ayarları veya PC'nize kurulu Thrustmaster yapılandırma yazılımı aracılığıyla ayarlanabilir. Force feedback ayarını bulun ve tercihinize göre ayarlayın.

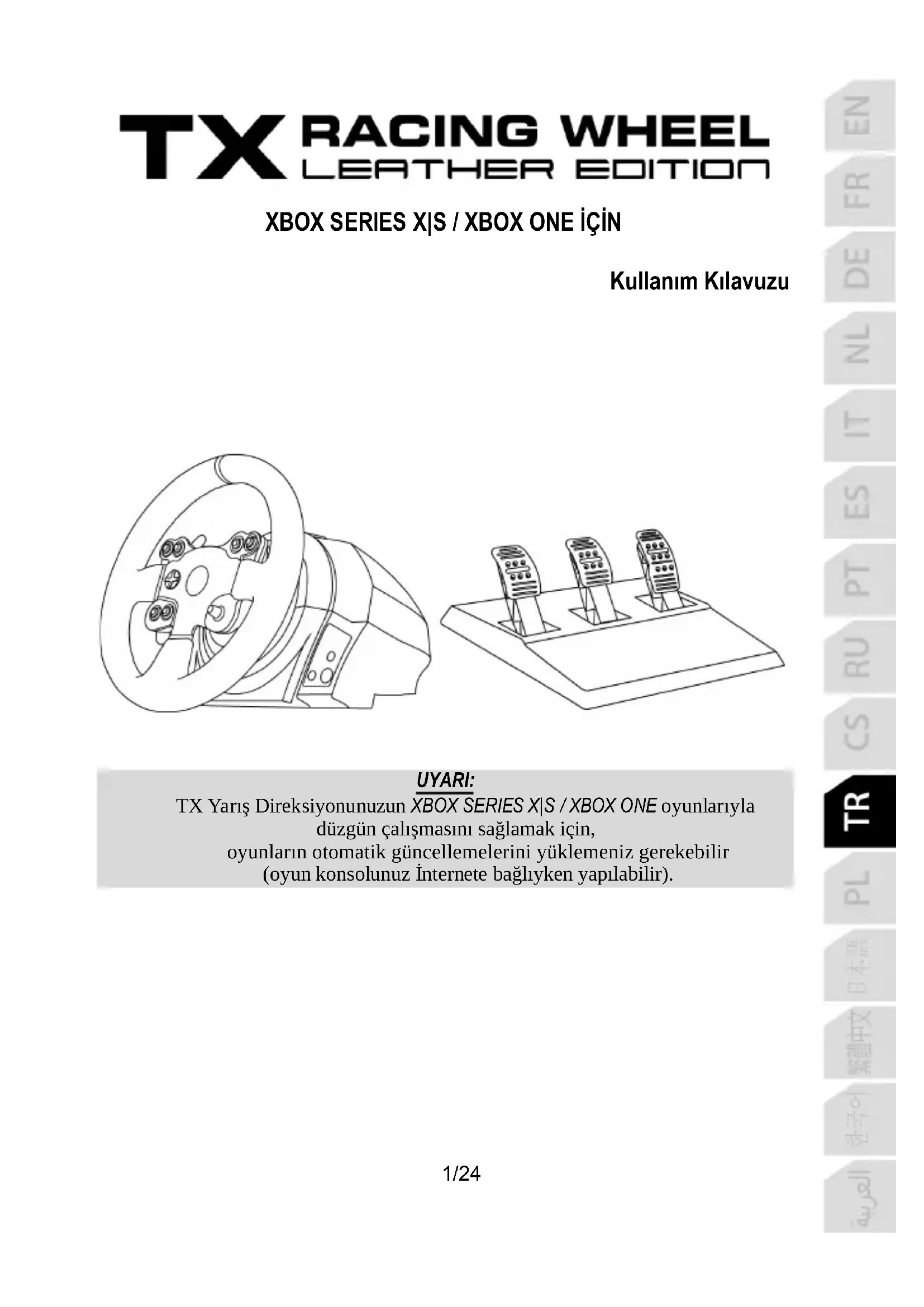

KULLANIM KILAVUZU TX Servo Base THRUSTMASTER

TX Yarış Direksiyonunuzun XBOX SERIES X|S / XBOX ONE oyunlarıyla düzgün çalışmasını sağlamak için,

oyunların otomatik güncellemelerini yüklemeniz gerekebilir (oyun konsolunuz İnternete bağlıyken yapılabilir).

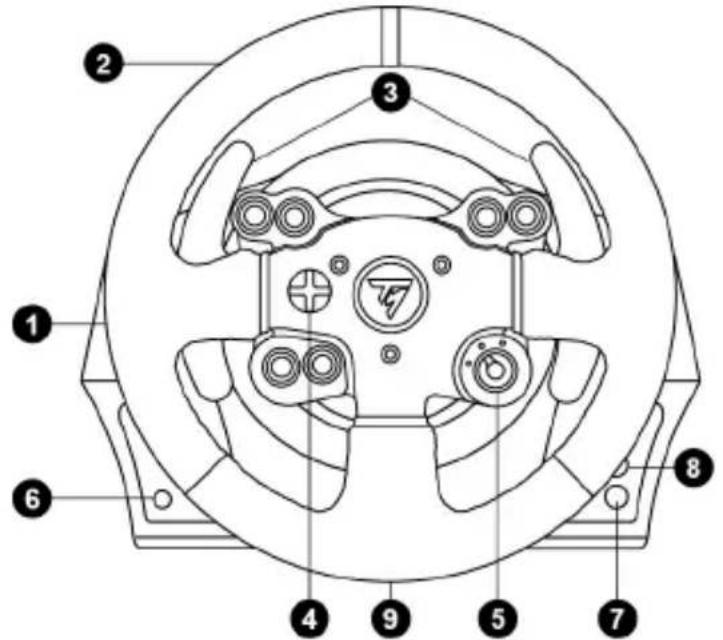

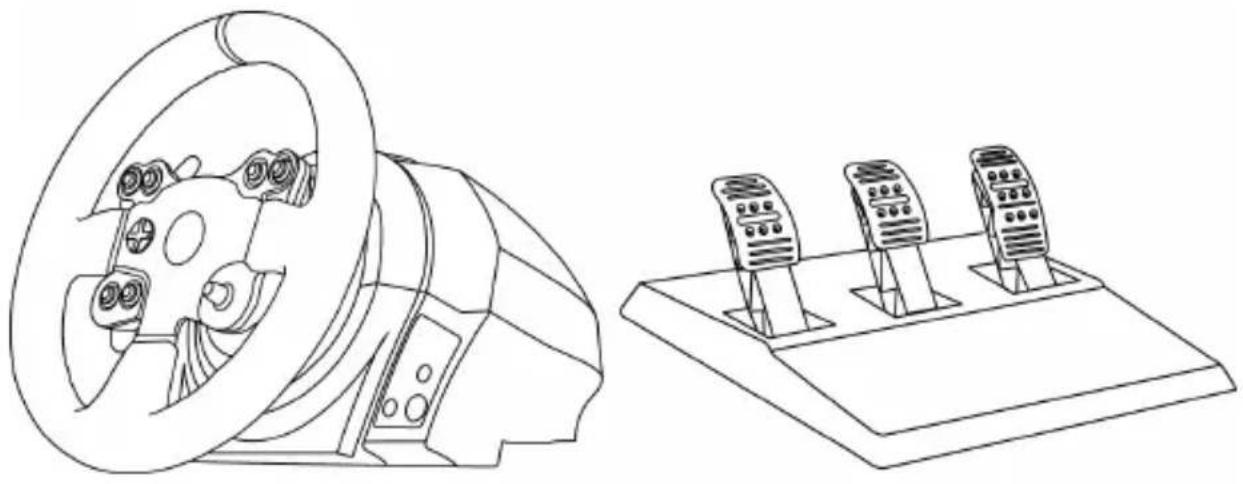

TEKNİK ÖZELLİKLER

1 Yarış direksiyonu tabanı
2 Yarış direksiyonu
3 2 sıralı vites kolu (Yukarı ve Aşağı)
4 Çok yönlü D-ped
5 Düğmesi (3 pozisyonlu)
6 MODE düğmesi + Kırmızı/Yeşil gösterge lambası

7 Xbox Guide düğmesi
8 Beyaz gösterge lambası
9 Büyük dişli delik (montaj sistemi ve sıkma vidası için)
10 Montaj sistemi
11 Metal bağlantı vidası

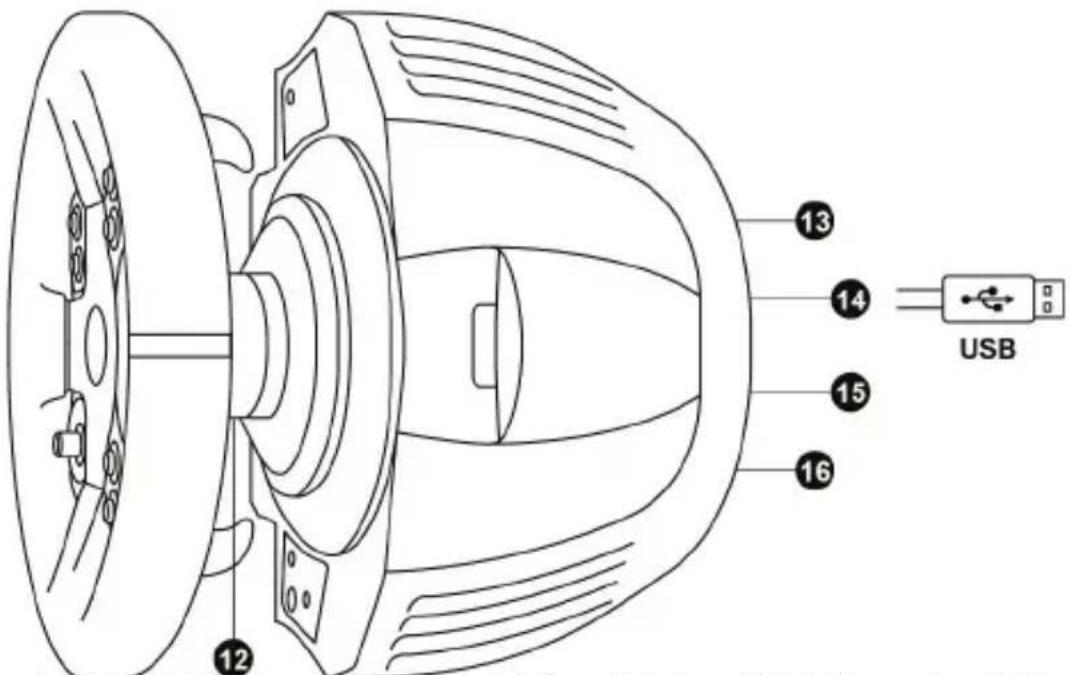

12 13 14 15 16 USB

12 Thrustmaster Quick Release
13 Şebeke konektörü (tip A veya B) (Ülkeden ülkeye farklılık gösterir)

14 Yarış direksiyonu USB kablosu ve konektörü

15 Vites konektörü (ayrı olarak satılır)

16 Pedal seti konektörü

YARIŞ DİREKSİYONUNU ŞEBEKE ELEKTRİĞİNE BAĞLAMA = DİKKATLE OKUYUN

Yarış direksiyonunuzun güç beslemesi cihazınızı aldığınız ülkeye göre değişir.

Şebeke beslemesi şunlardan biri olabilir:

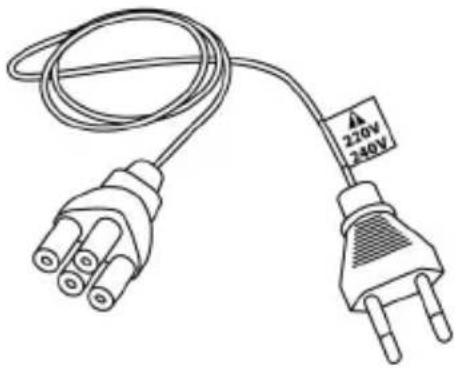

Dahili:

* Doğrudan yarış direksiyonu tabanının içine yerleştirilmiş, tip A konektörlü güç besleme birimi 220-240V elektrik kablosu

= sadece 220-240V elektrik şebekesi ile uyumlu.

220-240V elektrik kablosunu asla

100-130V prize bağlamayın!

Bu kabloyu asla şebeke güç adaptörüne bağlamayın!

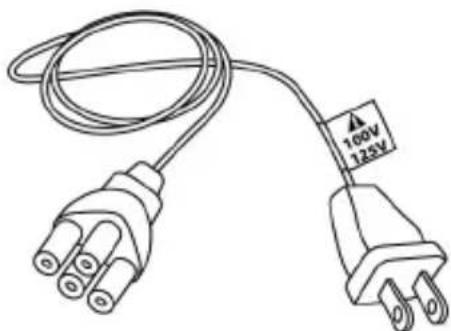

Dahili:

* Doğrudan yarış direksiyonu tabanının içine yerleştirilmiş, tip A konektörlü güç besleme birimi

* 100-125V elektrik kablosu

= sadece 100-125V elektrik şebekesi ile uyumlu.

100-125V elektrik kablosunu asla

220-240V prize bağlamayın!

Bu kabloyu asla şebeke güç adaptörüne bağlamayın!

ÖNEMLİ: Yarış direksiyonunuzu kullandığınız bölgede hangi voltajın kullanıldığıını bilmiyorsanız lütfen yerel elektrik dağıtım şirketinize başvurun.

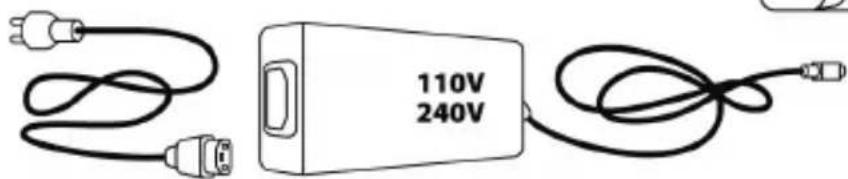

Harici:

* Yarış direksiyonu tabanının üzerine yerleştirilmiş, tip B konektörlü harici güç besleme birimi

* Elektrik kablosu

= Tüm besleme voltajları, 110-240V ile uyumlu.

110V 240V

UYARI

Bu ürünü kullanmadan önce lütfen bu dokümantasyonu dikkatlice okuyun ve daha sonra başvurma ihtiyacı duymanız halinde kullanmak üzere güvenli bir yerde saklayın.

Uyarı - Elektrik çarpması

* Ürünü kuru bir yerde saklayın ve toza veya güneş ışığına maruz bırakmayın.
* Bağlantı yönüne dikkat edin.
* Konektörleri ve kabloları bükmeyin ve çekmeyin.
* Ürünün veya konektörlerinin üzerine herhangi bir sıvı dökmeyin.
* Ürünü kısa devre yapmayın.
* Ürünü asla parçalarına ayırmayın, ateşe atmayın ve yüksek sıcaklıklara maruz bırakmayın.
* Yarış direksiyonunuzla verilen elektrik kablosunun dışında elektrik kablosu kullanmayın.
* Kablo veya konektörler hasarlı, yarık veya kırıksa elektrik kablosunu kullanmayın.
* Elektrik kablosunun prize ve yarış direksiyonu tabanının arka kısmında bulunan konektöre düzgün bir şekilde takıldığından emin olun.
* Açmayın. İçinde kullanıcı tarafından değiştirilebilecek parça yoktur. Servis işlemleri için üretici firmaya, belirtilen temsilciye veya kalifiye teknisyene başvurun.
* Sadece üretici tarafından belirtilmiş olan bağlantı elemanlarını/aksesuarları kullanın.
* Direksiyon beklenmeyen şekilde çalışıyorsa (anormal sesler, ısı veya koku yayıyorsa) direksiyonu kullanmayı derhal kesin, elektrik kablosunu prizden çekin ve diğer kabloları ayırın.
* Direksiyonu uzun süre kullanmayacaksanız şebeke adaptörünü duvar prizinden çekin.

Havalandırma delikleri

Direksiyon tabanı üzerindeki hiçbir havalandırma deliğini bloke etmediğinizden emin olun. Optimum havalandırma için aşağıdaki noktalara dikkat edin:

* Tabanı tüm duvar yüzeylerinden en az 10 cm uzağa yerleştirin.
* Tabanı dar yerlere yerleştirmeyin.
* Tabanı örtmeyin.
* Havalandırma deliklerinin üzerinde toz birikmesine izin vermeyin.

Güvenlik nedeniyle pedal setini asla çiplak ayaklarla veya ayağınıza sadece çorap giyerek oynamayın.

THRUSTMASTER® PEDAL SETİNİN AYAKKABISIZ KULLANILMASINDAN KAYNAKLANAN YARALANMALARDA HİÇBİR SORUMLULUK KABUL ETMEZ.

Uyarı - Force feedback ve tekrarlanan hareketlerden dolayı yaralanma

Force-feedback direksiyonla oynamak kas veya eklem ağrısına nedne olabilir. Her türlü sorunu önlemek için:

* Uzun oyun periyotlarından sakının.
* Her oyun saatinin ardından 10 ila 15 dakika ara verin.
* Ellerinizde, bileklerinizde, kollarınızda, ayaklarınızda veya bacaklarınızda yorgunluk veya ağrı hissederseniz oynamayı kesin ve yeniden oynamaya başlamadan önce birkaç saat dinlenin.

Uyarı - Force feedback ve tekrarlanan hareketlerden dolayı yaralanma

* Yeniden oynamaya başladığınızda yukarıda belirtilen semtomlar veya ağrı tekrar ederse oynamayı kesin ve bir doktora başvurun.
* Çocukların ulaşabileceği yerlerden uzak tutun.

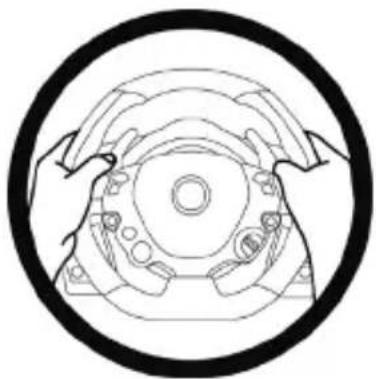

* Oyunlar sırasında kollarınızı, tamamen gitmesine izin vermeden daima direksiyon üzerinde doğru konumlandırılmış olarak bırakın.
* Oyun oynarken asla ellerinizi veya parmaklarını pedalların altına ya da pedal setine yakın yerlere koymayın.
* Kalibrasyon ve oyun sırasında asla elinizi veya kolunuzu yarış direksiyonundaki deliklere sokmayın.
* Direksiyon tabanının kılavuzda geçen talimatlara uygun olarak dikkatli bir şekilde kenetlendiğini kontrol edin.

AĞIR ÜRÜN

16+

Sadece 16 yaş ve üzeri kullanıcılar tarafından kullanılmalıdır

7kg

Ürünü kendinizin veya başkalarının üzerine düşürmemeye dikkat edin!

DAİMA

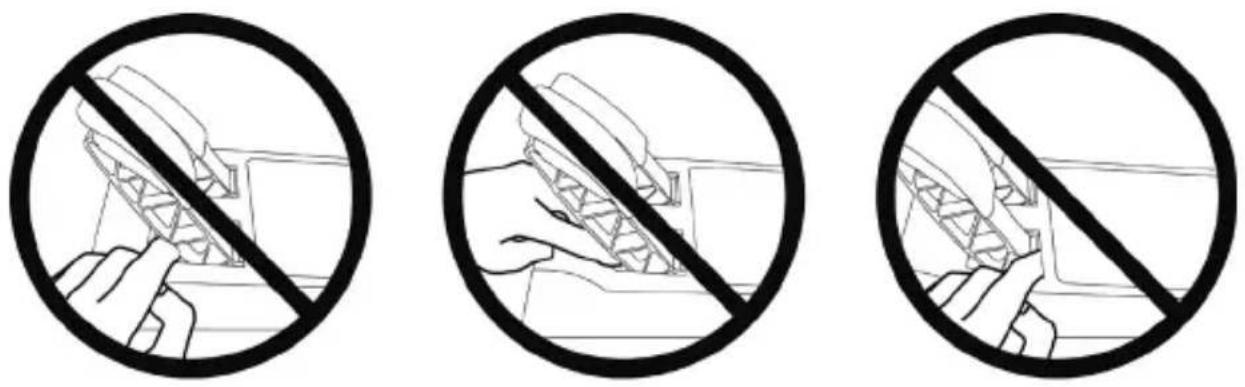

Uyarı - Oynarken pedal seti sıkıştırma tehlikesi

* Pedal setini çocukların ulaşabileceği yerlerden uzak tutun.
* Oynarken parmaklarını zı asla pedalların yanlarına veya yakın yerlere koymayın.
* Oynarken parmaklarını zı asla pedalların arka tabanı üzerinde veya yanlarında bırakmayın.
* Oynarken parmaklarını zı asla pedalların ön tabanı üzerine veya yanlarına koymayın.

ASLA ASLA ASLA

Uyarı - Oynamıyorken pedal seti sıkıştırma tehlikesi

* Pedal setini güvenli ve çocukların ulaşamayacağı bir yerde saklayın.

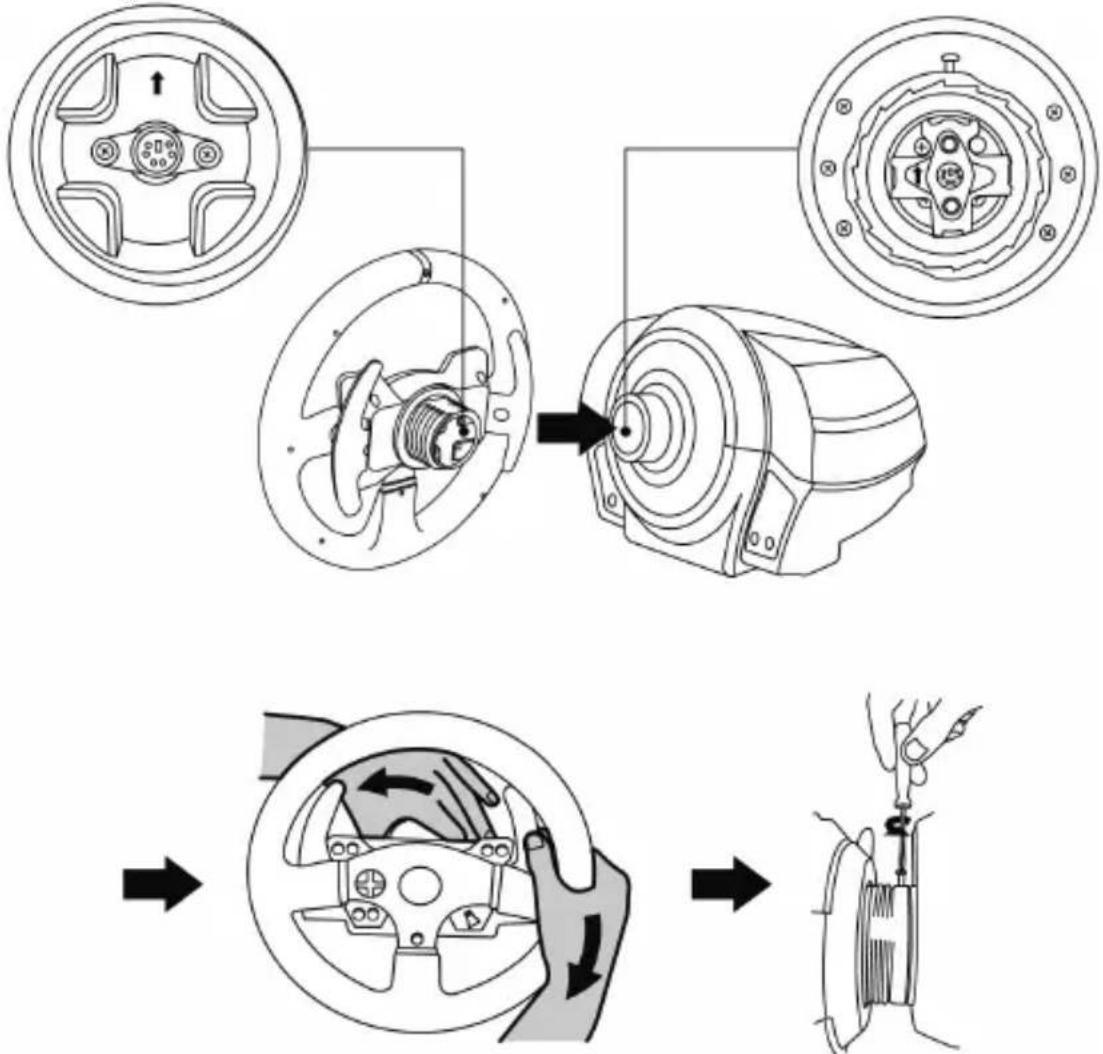

YARIŞ DİREKSİYONUNUN TABANINA TAKILMASI

Konektör yerlerini okları kullanarak hizalayın:

Taban konektörü (1): Ok yukarı doğru bakar

Yarış direksiyonu konektörü (2): Ok yukarı doğru bakar

Konektörler doğru bir şekilde konumlandırıldıktan sonra yarış direksiyonunu (2) yerinde tutarken

Thrustmaster Quick Release (12) aygıtının bileziğini saatin aksi yönünde döndürün.

Ardından bileziği mümkün olduğu kadar sıkın; bunu yapmak için bileziği yerinde tutarak yarış direksiyonunu saat yönünde döndürün.

Yarış direksiyonunu taktıktan sonra Thrustmaster Quick Release (12) aygıtının üzerinde bulunan küçük montaj vidasına ulaşmak için direksiyonu 180° (direksiyona bakarken logosu baş aşağı olmalıdır) döndürün. Küçük ayar vidasını sıkmak için büyük yıldız tornavida kullanarak saat yönünde çevirin (fazla güç uygulamayın).

Küçük ayar vidasını (yıldız tornavida kullanarak) vidalarken fazla güç kullanmayın!

Bir miktar direnç hisseder hissetmez vidayı döndürmeyi kesin.

YARIŞ DİREKSİYONUNUN MONTE EDİLMESİ

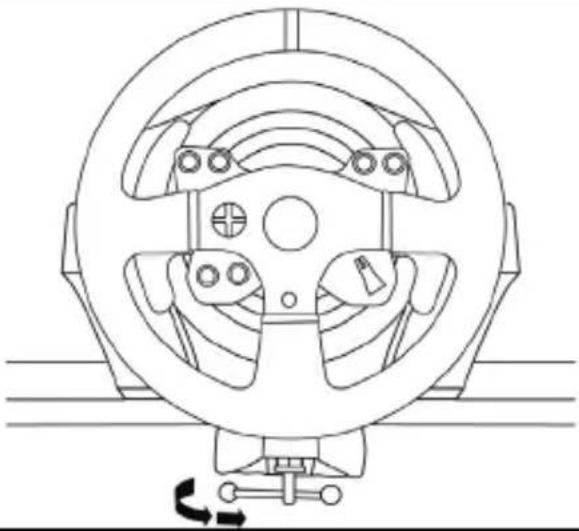

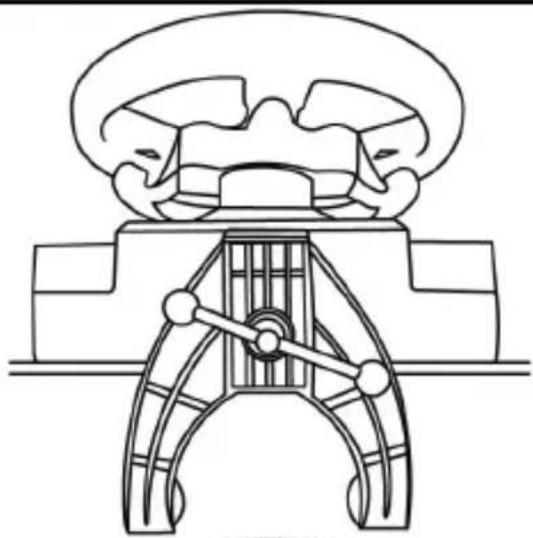

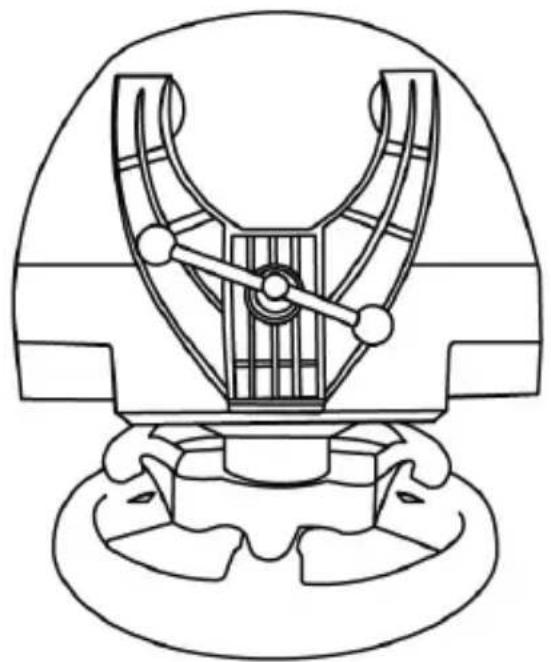

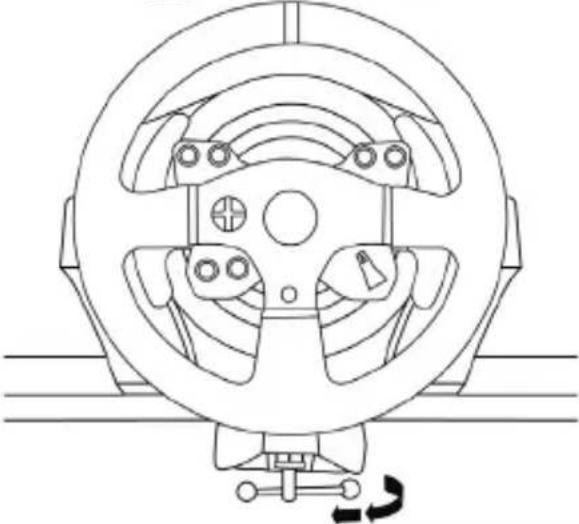

Yarış direksiyonunun bir sehpa veya masaya monte edilmesi

1. Yarış direksiyonunu bir masa veya yatay, düz ve sağlam bir yüzeye yerleştirin.

2. Bağlantı vidasını (11) montaj sistemine takın (10) ve cihaz tamamen sabitlenene dek bağlantı vidasını saatin aksi yönünde sıkarak, yarış direksiyonunu altındaki büyük dişli deliğe (9) geçirin.

DAİMA ASLA

UYARI: Vidayı, montaj sistemi olmadan asla tek başına sıkmayın!
(Yarış direksiyonuna zarar verebilir).

MONTE ETME / SÖKME	YÖN
Sikmak için:Vidayı saatin aksi yönünde çevirin
Gevşetmek için:Vidayı saat yönünde çevirin

Yarış direksiyonu tabanını kokpite monte etme

1. Yarış direksiyonu tabanını kokpit rafına yerleştirin.

2. İki adet M6 vidayı (ürünle verilmez) kokpit rafından geçirin ve yarış direksiyonunun altında bulunan iki küçük disli deliğe takın.

Önemli: M6 vidaların boyu raf kalınlığı + 12 mm'yi geçmemelidir; daha uzun vidalar yarış direksiyonu tabanında bulunan dahili bileşenlere zarar verebilirler.

1. Gerekirse bağlantı vidasını büyük dişli deliğe geçirerek standart montaj sistemini sıkın.

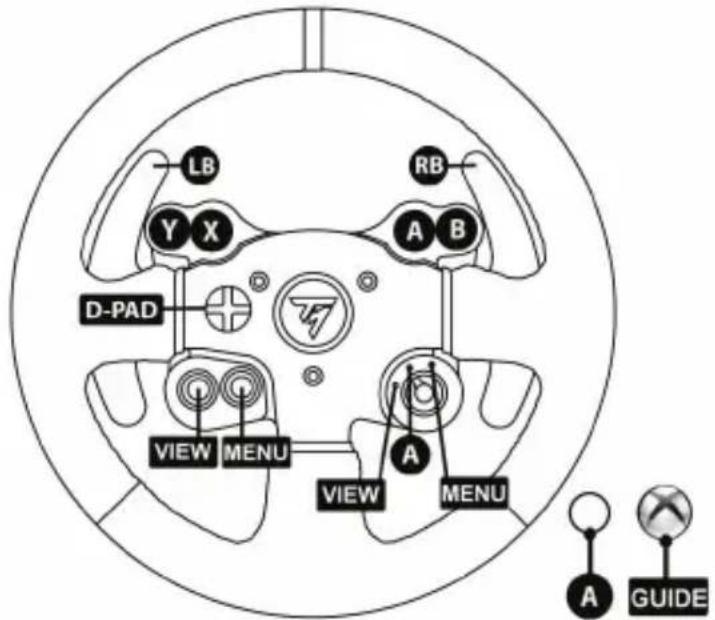

XBOX SERIES X|S / XBOX ONE DÜĞME YERLEŞİMİ

LB Y X A B D-PAD VIEW MENU A VIEW MENU A GUIDE

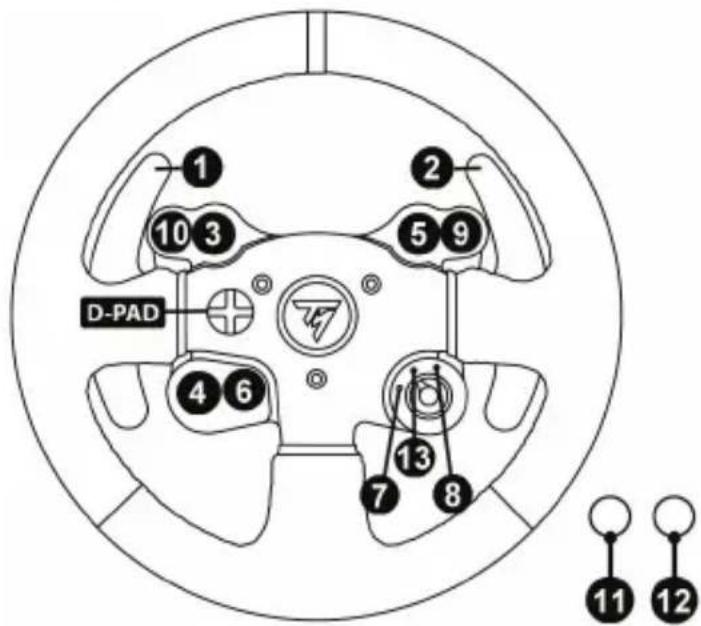

PC DÜĞME YERLEŞİMİ

1 2 10 3 5 9 D-PAD 4 6 7 8 13 11 12

YARIŞ DİREKSİYONUNUZUN DONANIM YAZILIMINI GÜNCELLEME

Yarış direksiyonunuzun tabanında bulunan donanım yazılımı ürün geliştirmeleri içeren daha yeni sürümlere güncellenebilir.

Yarış direksiyonunuzun halihazırda kullandığı donanım yazılımı sürümünü görmek ve gerektiğinde güncellemek için: PC'de https://support.thrustmaster.com adresine gidin. Racing Wheels / TX Racing Wheel LEATHER Edition seçeneklerine tıklayın, ardından Firmware eceneğini seçerek indirme ve kurulum işlemini anlatan talimatları izleyin.

YARIŞ DİREKSİYONUNUN XBOX SERIES XİS / XBOX ONE İÇİN AYARLANMASI

1. Pedal setini, yarış direksiyonu tabanının arka kısmında bulunan konektöre (16) bağlayın.
2. Elektrik kablosunu, yarış direksiyonu tabanının arka kısmında bulunan konektöre (13) bağlayın.
3. Elektrik kablosunu uygun voltaj özelliklerine sahip bir prize bağlayın.

Bununla ilgili daha fazla bilgi için lütfen bu kılavuzun 3. sayfasındaki YARIŞ DİREKSİYONUNU ŞEBEKE ELEKTRİĞİNE BAĞLAMA kısmına bakın.

1. Yarış direksiyonunun USB konektörünü (14) konsolun USB portlarında birine bağlayın.

Artık yarışmaya hazırsiniz!

OTOMATİK YARIŞ DİREKSİYONU VE PEDAL SETİ KALİBRASYONU

Yarış direksiyonunu şebeke elektriğine ve yarış direksiyonunun USB konektörünü konsola bağladığınızda yarış direksiyonu kendini otomatik olarak kalibre eder.

Bu aşamada yarış direksiyonu, 900 derecelik bir açıyı kaplayıp merkezde durmadan önce sola ve sağa doğru hızlı bir şekilde döner.

UYARI:

Otomatik kalibrasyon aşamasında yarış direksiyonuna asla dokunmayın.

(Hatalı kalibrasyona ve/veya yaralanmalara neden olabilir.)

OTOMATİK PEDAL SETİ KALİBRASYONU

Konsola bağlıyken veya oyun sırasında pedal setini asla yarış direksiyonu tabanına bağlamayın (veya tabandan ayırmayın) (hatalı kalibrasyona neden olabilir).

Pedal setini daima yarış direksiyonunu konsola bağlamadan önce bağlayın.

Yarış direksiyonunun kalibrasyonu tamamlandığında ve oyun başlatıldığında pedallar, bir kaç basma sonunda otomatik olarak kalibre edilirler.

UYARI:

Yarış direksiyonunun otomatik kalibrasyonu aşamasında veya oyun yüklenirken asla pedallara basmayın.

(Hatalı kalibrasyona neden olabilir)

Yarış direksiyonu ve pedal seti düzgün çalışmıyorsa veya kalibrasyon hatalı gözüküyorsa:

Konsolunuzu kapatın, yarış direksiyonunuzun tamamen ayırın, tüm kabloları (elektrik kablosunu ve pedal setini kullanarak) tekrar bağlayın, ardından konsolunuzu ve oyununuzu yeniden başlatın.

DAHİLİ SICAKLIK SENSÖRÜ

Güvenlik nedenleriyle yarış direksiyonu tabanında bir sıcaklık sensörü bulunur.

Cihazın sıcaklığı çok yükselirse yarış direksiyonunuz ansızın kapanabilir.

Bu durumda:

• Elektrik kablosunu ve cihazın USB konektörünü çıkarın.
• Yarış direksiyonu tabanının tamamen soğumasını bekleyin.
• Ardından cihazı tekrar bağlayın.

MODE DÜĞMESİ VE GÖSTERGE LAMBASI (6)

Pedal seti MODE düğmesi

TX Yarış Direksiyonu, Thrustmaster'ın 3 pedal içeren pedal setleriyle de uyumludur; bunlar, gaz ve debriyaj pedallarını elektronik olarak değiştirmenizi sağlar.

Bunu yapmak için MODE düğmesine (6) 2 saniye süreyle basın.

Yarış direksiyonunun dahili hafızası pedalların değiştirilip değiştirilmediğini kaydeder.

GAZ VE DEBRİYAJ PEDALLARI	MODE gösterge lambasının (6) rengi
NORMAL	KIRMIZI
DEĞİŞTİRİLDİ	YEŞİL

MODE düğmesi için diğer ipuçları

MODE düğmesi ve gösterge lambası ile ilgili daha fazla bilgi için lütfen https://support.thrustmaster.com adresini ziyaret ederek; Racing Wheels / TX Racing Wheel LEATHER Edition'ye tıklayın ve Manual veya FAQ'yu seçin.

YARDIM DOSYALARI VE SIK SORULAN SORULAR (BU KILAVUZDA GEÇMEZ)

Lütfen bkz. https://support.thrustmaster.com. Racing Wheels / TX Racing Wheel LEATHER Edition'ye tıklayın ve Manual veya FAQ'yu seçin.

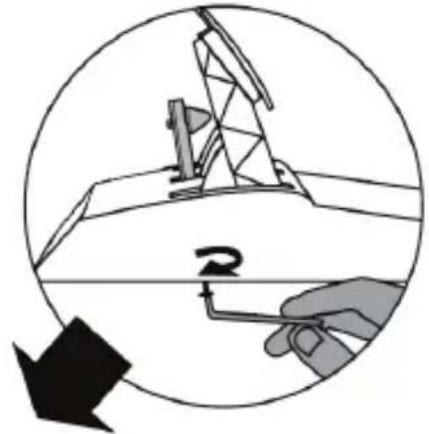

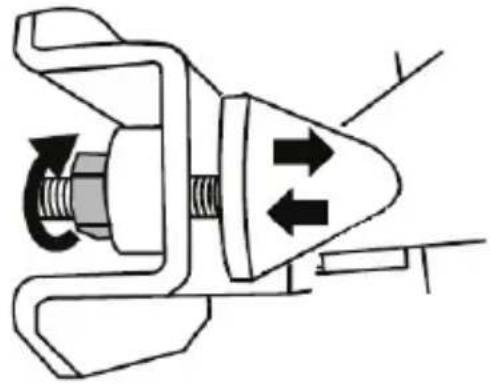

1 Konik durdurucu için metal destek (varsayılan olarak takılı değildir)
2 Konik durdurucu
3 Metal durdurucu montaj vidası

4 2,5 mm Allen anahtarı (dahil)
5 Konik durdurucu için pozisyon ayar somunu

6 7 8

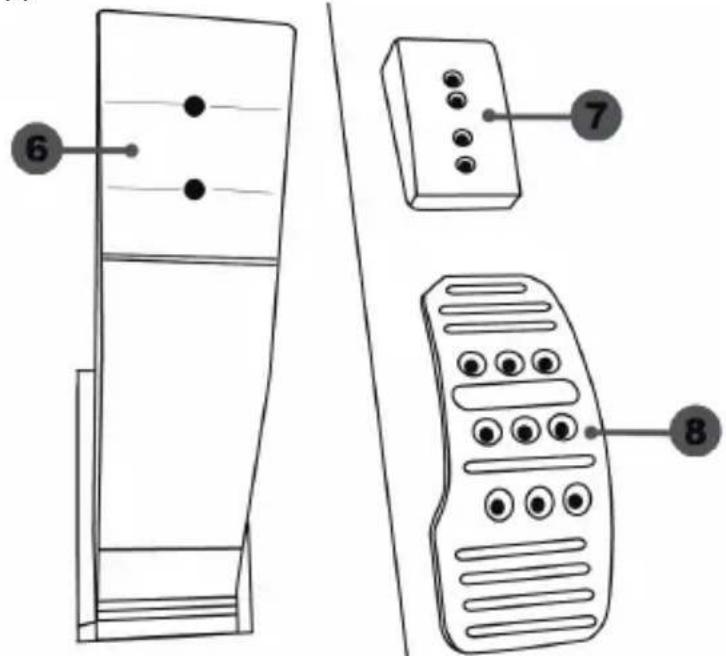

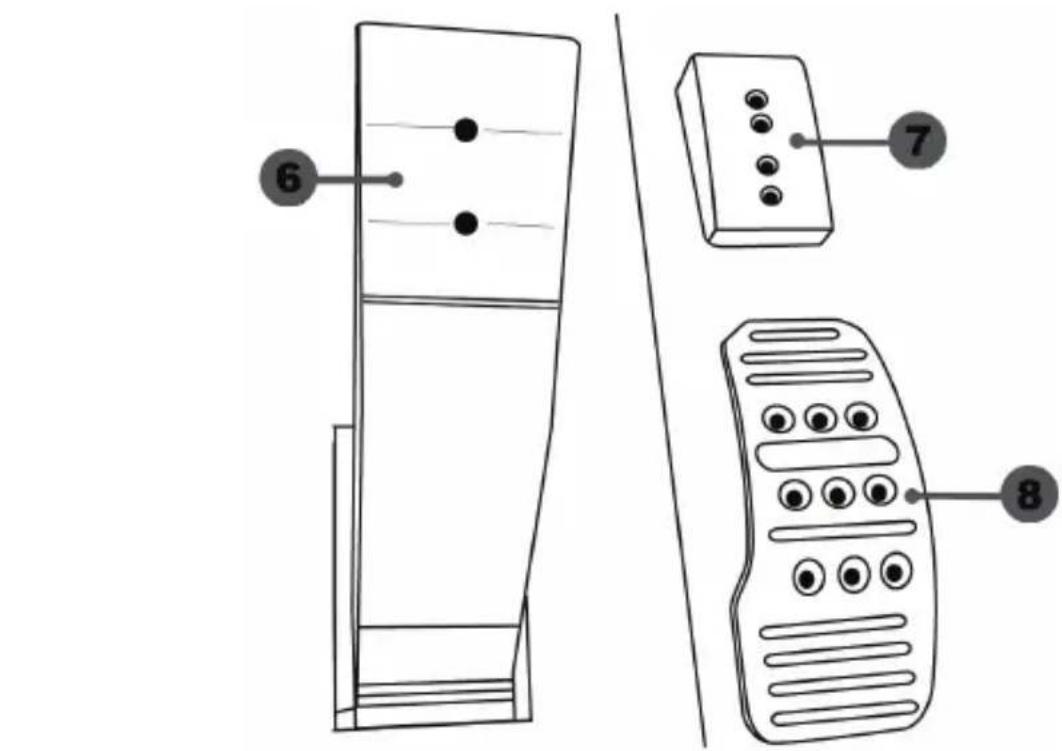

6 Pedal kolu
7 Plastik başlık desteği

8 Metal pedal başlığı

UYARI

Bu ürünü kullanmadan önce bu talimatları mutlaka dikkatlice okuyun ve ileride başvuru kaynağı olarak kullanmak üzere saklayın.

Güvenlik nedeniyle pedal setini asla çıplak ayaklarla veya ayağınıza sadece çorap giyerek oynamayın.

THRUSTMASTER® PEDAL SETİNİN AYAKKABISIZ KULLANILMASINDAN KAYNAKLANAN YARALANMALARDA HİÇBİR SORUMLULUK KABUL ETMEZ.

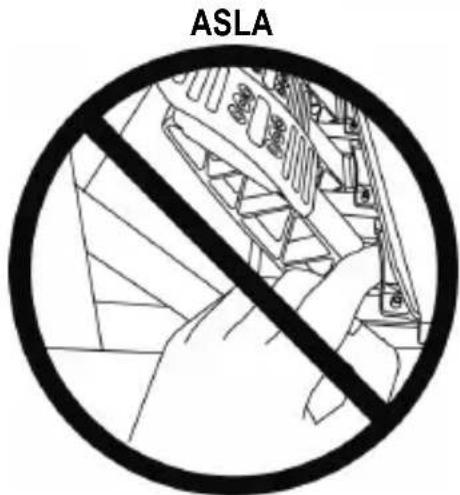

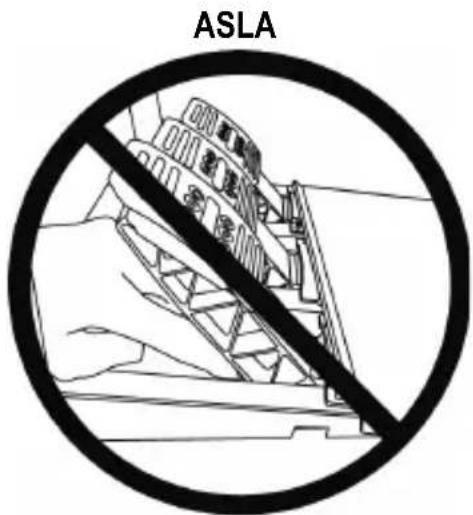

Uyarı - Oyun oturumlari sırasında pedal seti sıkıştırma tehlikesi

* Pedal setini çocukların ulaşabileceği yerlerden uzak tutun.
* Oyun oturumları sırasında parmaklarını zı asla pedalların yanlarına veya yakınına koymayın.
* Oyun oturumları sırasında parmaklarını zı asla pedalların arka tabanına veya yakınına koymayın.
* Oyun oturumları sırasında parmaklarını zı asla pedalların ön tabanına veya yakınına koymayın.

ASLA

ASLA

ASLA

OTOMATİK PEDAL KALİBRASYONU

• Kalibrasyon sorunlarını önlemek amacıyla direksiyon konsola veya PC'ye bağlıyken veya oyun oturumları sırasında pedal setini asla direksiyonun tabanına bağlamayın veya tabanından ayırmayın.
  = Pedal setini direksiyona daima direksiyonu konsola veya PC'ye bağlamadan önce bağlayın.

• Direksiyon otomatik kalibrasyonu tamamlayıp oyun başladıktan sonra pedallar, birkaç kez basıldıklarında kendilerini otomatik olarak kalibre ederler.

• Kalibrasyon sorunlarını engellemek için direksiyon otomatik kalibrasyon yaparken veya oyun başlarken asla pedallara basmayın.
• Pedallar düzgün çalışmıyorsa veya doğru kalibre edilmemiş gibi gözüküyorsa konsolunuzu kapatın, direksiyonunuzu tamamen ayırın, ardından tüm kabloları (güç kaynağı kablosu ve pedal seti kablosu dahil) yeniden bağlayın ve konsolu yeniden açarak oyunu tekrar başlatın.

PEDAL SETİNİ KOKPİTE MONTE ETME

• Pedal setini, pedal setinin altında bulunan küçük vida deliklerini kullanarak monte edin.
• İki adet M6 vidayı (ürünle verilmez) kokpitin pedal destek plakasına ve pedal setinin altında bulunan iki küçük vida deliğine vidalayın.

Önemli: Pedal setinin iç parçalarının hasar görmesini engellemek için iki M6 vidanın boyu kokpitin pedal destek plakasının kalınlığı artı ilave 10 mm'yi aşmamalıdır.

PEDAL SETİNİN AYARLANMASI

Üç pedal setinin her biri şunları içerir:

• Çok delikli (gaz pedalında dokuz - fren pedalında altı - debriyajda altı) metal başlık (8).
• Dört delikli plastik başlık desteği (7) (başlık ile kol arasına yerleştirilir).
• İki delikli pedal kolu (6).

6 7 8

DİKKAT: Kalibrasyon sorunlarını önlemek için pedal setinize herhangi bir ayar yapmadan önce mutlaka direksiyonunuzun USB kablosunu konsol veya PC'den ayırın.

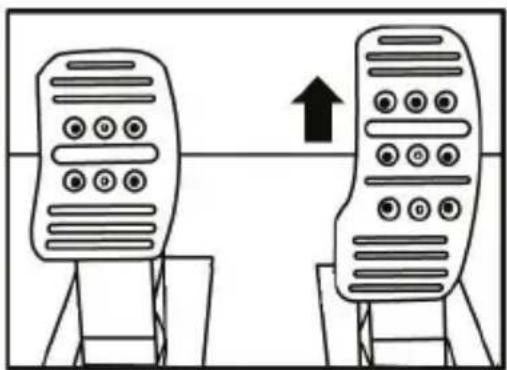

Gaz pedalının YÜKSEKLİĞİNİN ayarlanması

• Ürünle verilen 2,5 mm Allen anahtarını (4) kullanarak metal başlık (8) ile desteğini (7) sabitleyen iki vidayı sökün.
• İstediğiniz yükseklik pozisyonunu seçerek metal başlık (8) ile desteğini (7) yerleştirerek sıkıca sabitleyecek şekilde vidaları sıkın.

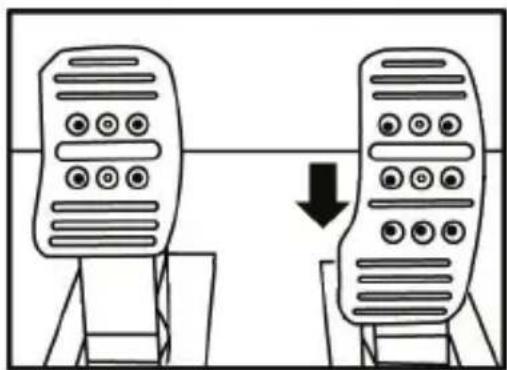

Alçak pozisyon (Varsayılan)

Üç pedal arasındaki BOŞLUĞUN ayarlanması

• Ürünle verilen 2,5 mm Allen anahtarını (4) kullanarak metal başlık (8) ile desteğini (7) sabitleyen iki vidayı sökün.
• İstediğiniz pozisyonu (sola, ortaya veya sağa) seçerek metal başlık (8) ile desteğini (7) yerleştirerek sıkıca sabitleyecek şekilde vidaları sıkın.

Fren pedalını gösteren örnekler:


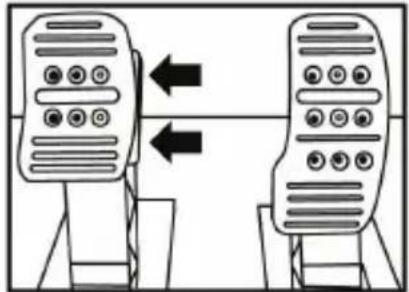

Sol pozisyon

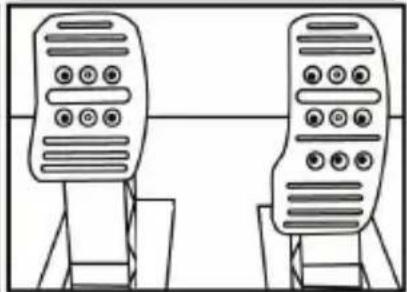

Orta pozisyon (varsayılan)


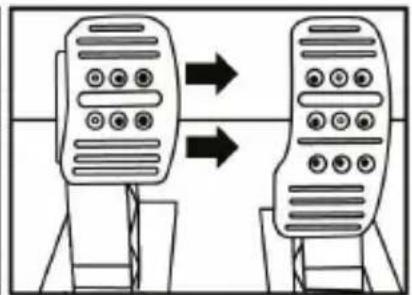

Sağ pozisyon

Pedal başına olası boşluk pozisyonu sayısı:

• Gaz pedalı için üç
• Fren pedalı için üç
• Debriyaj için üç

Üç pedalın EĞİMİNİN ayarlanması

• Ürünle verilen 2,5 mm Allen anahtarını (4) kullanarak metal başlık (8) ile desteğini (7) sabitleyen iki vidayı sökün.
• Plastik başlık desteğini (7) 180° döndürün, ardından metal başlık (8) ile desteğini (7) yerleştirerek sıkıca sabitleyecek şekilde vidaları sıkın.

Gaz pedalını gösteren örnekler:

Çok eğimli pozisyon (varsayılan)

Pedal başına olası eğim pozisyonu sayısı:

• Gaz pedalı için iki
• Fren pedalı için iki
• Debriyaj için iki

Konik durdurucunun monte edilmesi ("CONICAL RUBBER BRAKE" mod)

Bu modifikasyon (veya "mod") zorunlu değildir ve varsayılan olarak monte edilmez. Yani mod monteli olmasa bile fren pedalı mükemmel çalışır.

Bu mod frenleme sırasında farklı bir his ve direnç yaşamanızı sağlar.

Tercihinize göre monte etmek veya etmemek size kalmıştır.

• Konik durdurucuyu (2) metal desteğine (1) vidalayın.
• Pozisyon ayar somununu (5) alta (konik durdurucunun vida deliğine) vidalayın.

- Üniteyi fren pedalı kolunun arkasına yerleştirin.

- Ürünle verilen 2,5 mm Allen anahtarını (4) kullanarak üniteyi montaj vidası (3) ve pedal setinin alt kısmında bulunan küçük merkezi vida deliğini kullanarak monte edin.

Fren pedalının hareket ARALIĞININ ve direnç KUVVETİNİN ayarlanması

Somunu (5) hafif gevşetip konik durdurucuyu (2) pedal kolunun arka kısmına yaklaştırarak fren pedalının direncini daha da kuvvetlendirebilirsiniz (gerekirse somunu yeniden sıkmak ve seçili pozisyonu korumak için 14 mm anahtar veya pense kullanın). Konik durdurucu pedal kolunun arka kısmına ne kadar çok yaklaştırılırsa direnç kuvveti o kadar büyük olur.

Not: Konik durdurucu fren pedalı kolunun arka kısmına çok yaklaştırılırsa maksimum kalibrasyon değerine ulaşmada zorluklar yaşayabilirsiniz. Bu durumda:

* Maksimum değere ulaşmak için yavaş bir şekilde fren pedalına iyice basarak (gerekirse pedal üzerinde çok kısa (sadece bir saniyeliğine) durun), ardından baskıyı kesin; veya
* Konik durdurucuyu fren pedalı kolunun arka kısmından bir miktar uzaklaştırın.

TÜKETİCİ GARANTI BİLGİSİ

İşbu Thrustmaster ürünü, malzeme ve işçilik hatalarına karşı, müşterinin kusurlu ürünün ücretinin iade edilmesi veya değiştirilmesi talebinde bulunabileceği süreye karşılık gelen garanti süresince dünya çapında tescil edilmiş merkezi Place du Granier, B.P. 97143, 35571 Chantepie, Fransa'da bulunan Guillemot Corporation S.A. (bundan sonra "Guillemot" olarak ifade edilecektir) garantisi altındadır. Avrupa Birliği ülkelerinde bu süre, Thrustmaster ürününün tesliminden itibaren iki (2) seneye karşılık gelir. Diğer ülkelerde garanti süresi, Thrustmaster ürünü ile ilgili olarak, Thrustmaster ürününün satın alındığı tarihte müşterinin ikamet ettiği ülkede geçerli yasalara uygun şekilde, müşterinin kusurlu ürünün ücretinin iade edilmesi veya değiştirilmesi talebinde bulunabileceği süreye karşılık gelir (İlgili ülkede bu tür bir düzenleme mevcut değilse garanti süresi Thrustmaster ürününün satın alındığı asıl tarihten itibaren bir (1) yıl olacaktır).

Garanti süresi içinde üründe hata veya kusur tespit edilmesi durumunda derhal izlenecek yöntem ile ilgili size bilgi verecek olan Teknik Destek servisimize başvurun. Hata veya kusur onaylanırsa ürünün satın alındığı yere (ya da Teknik Destek servisi tarafından belirtilen yere) iade edilmesi gerekmektedir.

İşbu garanti kapsamında müşterinin kusurlu ürünü, Teknik Destek servisinin insiyatifine bağlı olarak, değiştirilecek veya çalışır hale getirilecektir. Garanti süresince Thrustmaster ürününün onarım işlemine tabi tutulması durumunda, ürünün kullanım dışı olduğu en az yedi (7) günlük tüm süreler kalan garanti süresine eklenecektir (bu süre, ürünün onarılması için hazır bulundurulduğu tarih müdahale edilmesi için talepte bulunduğu tarihi takip ediyor ise müşterinin müdahale edilmesi için talepte bulunduğu tarihten veya bahse konu ürünün onarılması için hazır bulundurulduğu tarihten başlar). Yürürlükte olan yasaların izin verdiği durumlarda, Guillemot ve bağlılarının tüm sorumluluğu (dolaylı hasarlar da dahil olmak üzere) Thrustmaster ürününün çalışır hale getirilmesi veya değiştirilmesi ile sınırlıdır. Yürürlükte olan yasaların izin vermesi halinde Guillemot, ticarete elverişlilik veya belirli bir amaca uygunluk ile ilgili tüm garantileri reddeder.

İşbu garanti aşağıdaki durumlar için geçerli değildir: (1) Ürün modifiye edilmişse, açılmışsa, üzerinde değişiklik yapılmışsa, uygunsuz veya kötü kullanım, ihmal, kaza, normal aşınma ya da malzeme veya üretim hatası ile ilgili olmayan nedenlerden dolayı hasar görmüşse (ancak bununla sınırlı kalmamak üzere, Thrustmaster ürününü herhangi uygun bir elemanla birleştirmek, buna dahil olarak özellikle güç kaynakları, yeniden doldurulabilir piller, şarj cihazları veya bu ürün için Guillemot tarafından tedarik edilmemiş tüm diğer elemanlar); (2) ürün, evde kullanım dışında, profesyonel veya ticari maksatlı olanlar da dahil olmak üzere (örneğin oyun salonları, eğitim, yarışlar) başka maksatlarla kullanılmışsa; (3) Teknik Destek servisi tarafından sağlanan talimatlara uyulmamışsa; (4) yazılım için, işbu garanti geçerli değildir, söz konusu yazılım için sağlanan özel garanti hükümlerine tabidir; (5) sarf malzemeleri için (ürünün kullanım süresi içinde değiştirilecek elemanlar: örneğin; tek kullanımlık piller, kulaklık yastıkları); (6) aksesuarlar için (örneğin; kablolar, kılıflar, cepler, çantalar, bileklikler); (7) ürün açık artırma ile satılmışsa. Bu garanti devrolunamaz.

Tüketim mallarının tüketicinin ülkesinde satışına ilişkin tüketicinin yasal hakları işbu garantiden etkilenmemektedir.

Ek garanti hükümleri

Garanti süresince, tüm Thrustmaster ürünlerini açmaya ve/veya onarmaya yetkili tek taraf Teknik Destek Servisi olduğundan prensip olarak Guillemot tarafından hiçbir yedek parça sağlanmayacaktır (Uygulanabilir olması durumunda yazılı talimatlarla ve müşteriye gerekli yedek parça(lar) sağlanarak Teknik Destek Servisinin müşteri tarafından yapılmasını isteyebileceği tüm onarım prosedürleri hariç – örneğin onarım işleminin basit olmasından ve gizlilik içermemesinden dolayı).

İnovasyon döngülerini dikkate almak ve bilgi birikimi ile ticari sırlarını korumak için Guillemot, prensip olarak garanti süresi dolmuş hiç bir Thrustmaster ürünü için onarım bilgisi veya yedek parça sağlamayacaktır.

Sorumluluk

Yürürlükte olan yasaların izin vermesi halinde, Guillemot Corporation S.A. (bundan sonra “Guillemot” olarak ifade edilecektir) ve bağlıları aşağıdakilerin biri veya daha fazlasından kaynaklanan her türlü hasara karşı tüm sorumluluğu reddeder: (1) Ürün modifiye edilmişse, açılmışsa, üzerinde değişiklik yapılmışsa; (2) montaj talimatlarına uyulmamışsa; (3) uygunsuz veya kötü kullanım, ihmal, kaza (örneğin bir darbe); (4) normal aşınma; (5) ürünün, evde kullanım dışında, profesyonel veya ticari maksatlı olanlar da dahil olmak üzere (örneğin oyun salonları, eğitim, yarışlar) başka maksatlarla kullanılması. Yürürlükte olan yasaların izin vermesi halinde, Guillemot ve bağlıları ürünle ilgili malzeme veya üretim hatası ile ilgili olmayan her türlü hasara karşı tüm sorumluluğu reddeder (ancak bununla sınırlı kalmamak üzere, herhangi bir yazılımdan veya Thrustmaster ürününün herhangi bir uygun olmayan elemanla birleştirilmesinden doğrudan veya dolaylı olarak kaynaklanan tüm hasarlar, buna dahil olarak özellikle güç kaynakları, yeniden doldurulabilir piller, şarj cihazları veya bu ürün için Guillemot tarafından tedarik edilmemiş tüm diğer elemanlar).

THRUSTMASTER®

TEKNIK DESTEK

© 2021 Guillemot Corporation S.A. Tüm hakları saklıdır. Thrustmaster® Guillemot Corporation S.A'nın tescilli markasıdır. Diğer tüm ticari markalar kendi sahiplerinin. Resimler bağlayıcı değildir. İçerik, tasarım ve özellikler önceden haber verilmeksizin değiştirilebilir ve bir ülkeden başka bir ülkeye değişiklik gösterebilir. Çin'de yapılmıştır.

ÇEVRE KORUMA ÖNERİLERİ

Avrupa Birliği'nde: Cihazın kullanım ömrü sona erdiğinde, standart ev atıkları ile atılmamalı, geri dönüşüm için Atık Elektrikli ve Elektronik Cihazların toplandığı bir yere bırakılmalıdır.

Bu, ürünün, kullanım kılavuzunun veya paketin üzerinde bulunan sembol ile onaylanmıştır.

Özelliklerine bağlı olarak malzemeler geri dönüştürülebilir. Atık Elektrik ve Elektronik Cihazların geri dönüşümü veya diğer işleme yöntemleri sayesinde çevrenin

korunmasına yönelik önemli bir katkıda bulunabilirsiniz. Size en yakın toplama merkezleri hakkında bilgi almak için lütfen yerel yetkililerle iletişime geçin.

Diğer ülkeler için: Lütfen elektrikli ve elektronik cihazların geri dönüşümü için yerel yasalara uyunuz.

AEEE Yönetmeliğine Uygundur.

Bu belgeyi saklayın. Renkler ve süslemeler değişiklik gösterebilir.

Plastik tutturucular ve bantlar, kullanmadan önce üründen çıkarılmalıdır.

*Sadece AB ve Türkiye için geçerlidir

TX RACING WHEEL LEATHER EDITION

NA XBOX SERIES X|S / XBOX ONE

Instrukcja obsługi
