下载您的设备说明 控制器 免费PDF格式！查找您的手册 TX Servo Base - THRUSTMASTER 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 TX Servo Base 品牌 THRUSTMASTER.

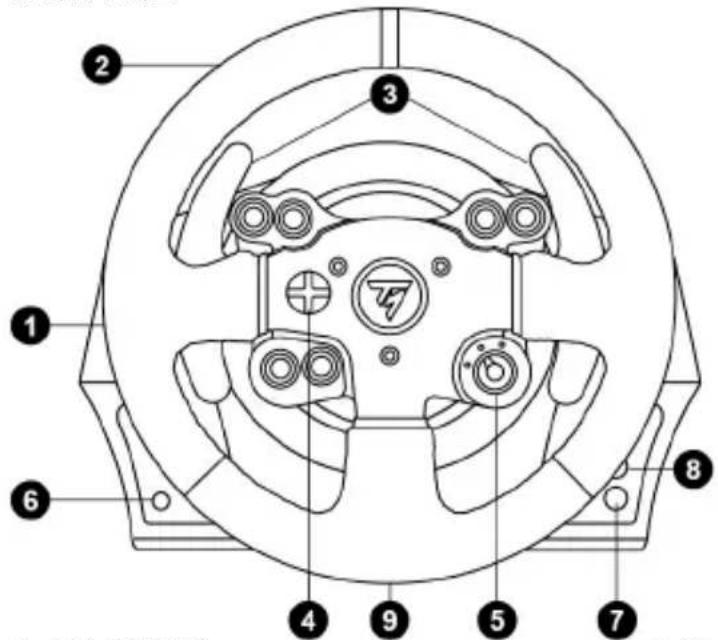

用户手册 TX Servo Base THRUSTMASTER
1 方向盘底座
2 方向盘
32个序列式变速杆（向上和向下）
4 多向 D-pad 方向键
5 开关（3挡）
6 MODE（模式）按钮 + 红色/绿色指示灯
7 Xbox Guide （Xbox 导航）按钮
8 白色指示灯
9 大螺纹孔（用于安装固定系统和紧固螺丝）
10 固定系统
11 金属紧固螺丝


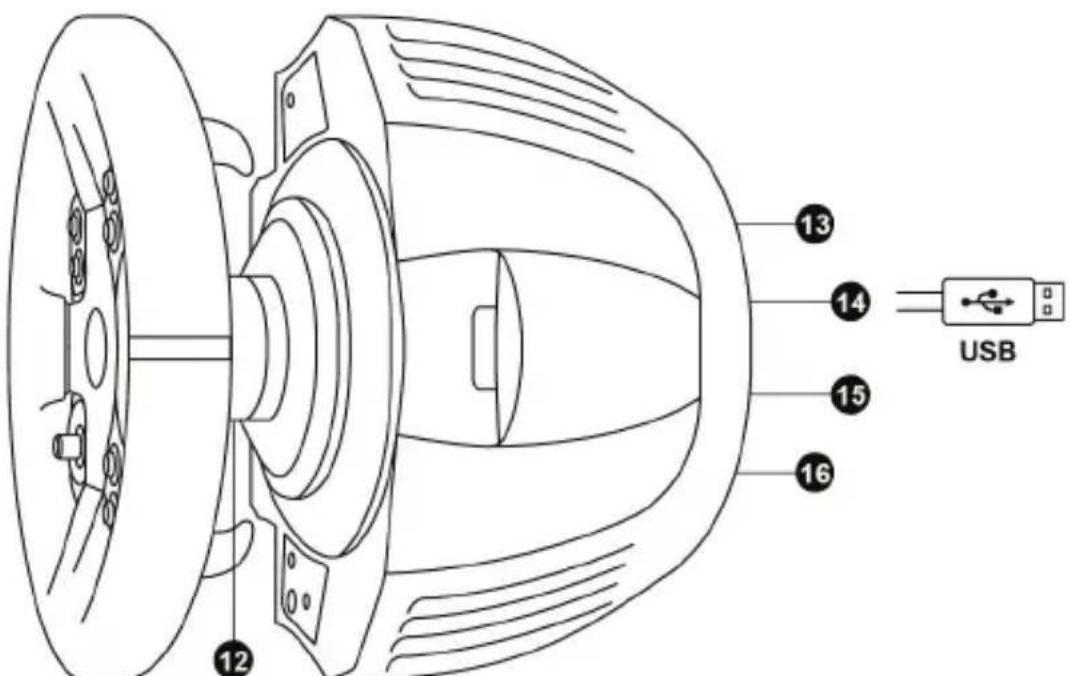

12 13 14 15 16 USB12 Thrustmaster （图马思特）快拆器
13 电源接头（A 或 B 型）
(因国家和地区而异)
14 方向盘 USB 电缆和接头
15 变速箱接头
(另售，即将发布)
16 踏板组接头
将方向盘连接到电源 = 继续操作之前请先阅读此部分!
您的方向盘电源因设备销售国家/地区而异。
电源可以是:

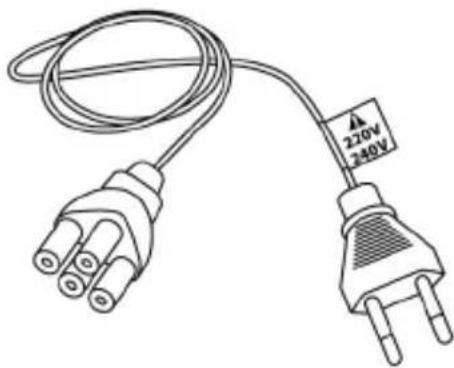

内部电源：
* 电源装置直接安装于方向盘底座内部，带有 A 型接头
*220-240 V 电源线
= 仅兼容 220-240 V 电源。


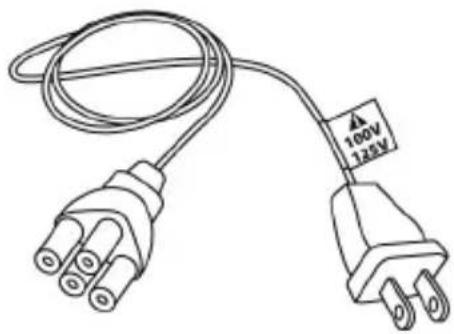

内部电源：
* 电源装置直接安装于方向盘底座内部，带有A型接头
*100-125 V 电源线
= 仅兼容 100-125 V 电源。
重要提示：如果您不知道方向盘使用地的供电电压，请咨询您当地的供电商。

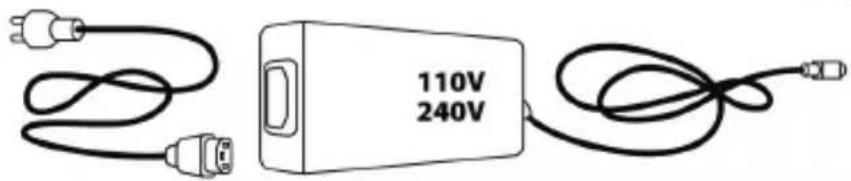

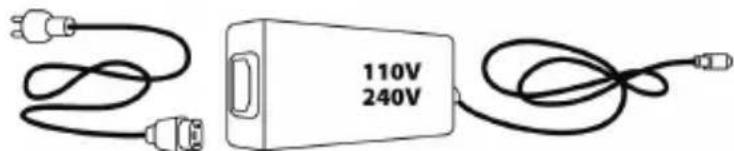

外部电源：
* 外部电源装置位于方向盘底座上，带有 B 型接头
* 电源线
= 兼容 110-240 V 范围内的所有供电电压。
使用本产品之前，请仔细阅读本文档并予妥善保管，以备以后需要时查阅。
警告一触电
* 请将本产品置于干燥的位置，切勿将其暴露在灰尘或阳光中。
* 按照所示连接方向连接各个组件。
* 切勿扭曲或拉扯接头和电缆。
* 切勿让任何液体溅到本产品或其接头上。
* 切勿造成本产品短路。
* 切勿拆散本产品；切勿将其投入火中，亦勿将其暴露在高温环境中。
* 请务必使用方向盘随附的电源线，切勿使用其他电源线。
* 如果电源线或接头损坏、裂开或断裂，请勿使用该电缆。
* 请务必将电源线正确插入到电源插座和位于方向盘底座背面的接头中。
* 切勿打开本电源。本电源内部无任何可由用户更换的零部件。如需维修，请咨询制造商、指定代理商或持证技工。
* 仅使用制造商指定的附件/配件。
* 如果方向盘工作异常（如果出现任何异常的声音、过热或有异味），应立即停止使用，从插座上断开电源线，并断开其他电缆。
* 如果长时间不用方向盘，请从墙壁插座上断开市电接头。
通气孔
切勿堵住方向盘底座上的任何通气孔。为获得最佳通风效果，请遵循以下几点：
* 将底座置于距离任何墙面至少 10 cm 的位置。
*切勿将底座置于任何狭小空间内。
*切勿覆盖底座。
* 避免通气孔上堆积灰尘。
为安全起见，切勿赤脚或仅穿袜子操作踏板组。
如因未穿鞋操作踏板组而造成任何伤害，THRUSTMASTER®（图马思特）对此概不负责。
警告—因力反馈和重复运动造成的伤害
使用力反馈方向盘玩游戏可能会造成肌肉或关节疼痛。为避免这些问题：
* 避免长时间玩游戏。
* 每玩一小时后休息 10 到 15 分钟。
* 如果手、手腕、手臂、脚或腿有任何疲劳或疼痛的感觉，应停止玩游戏，休息几个小时后再玩。
警告—因力反馈和重复运动造成的伤害（续）
* 如果再玩时仍然存在上述症状或疼痛感，应立即停止玩游戏并咨询医生。
*放到儿童够不到的区域。

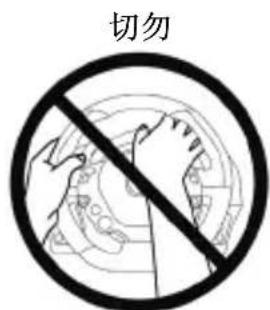

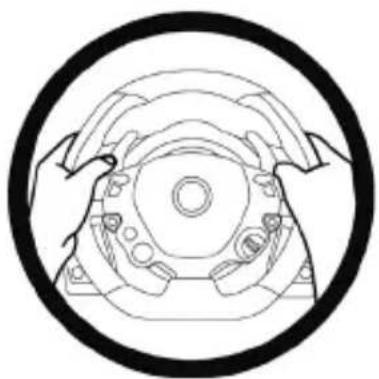

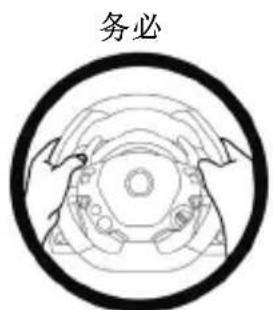

*玩游戏期间，应始终将双手正确放在方向盘上，手不要完全离开方向盘。
*玩游戏期间，切勿将手或手指放在踏板下方或踏板组附近任何位置。

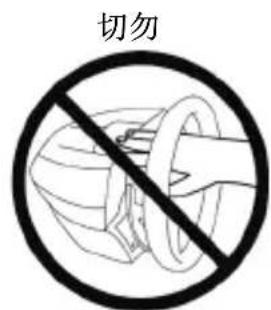

*校准和玩游戏期间，切勿将手或手臂穿过方向盘的开孔。
* 查阅并确保遵照手册的说明仔细夹紧方向盘底座。
重产品


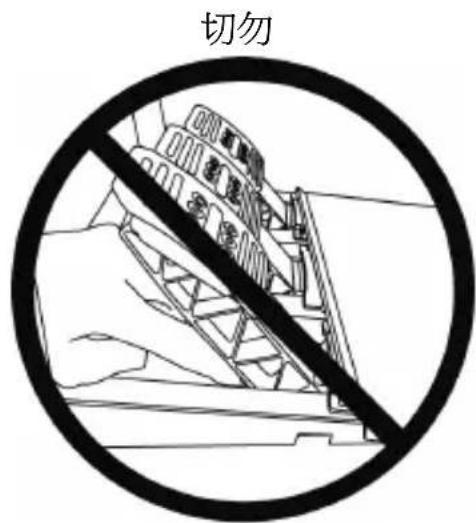

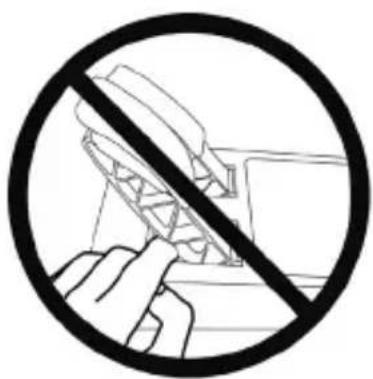

警告—玩游戏时存在踏板组夹伤危险
* 将踏板组放在儿童够不到的区域。
*玩游戏时，切勿将手指放在踏板侧边或附近任何位置。
*玩游戏时，切勿将手指放在踏板后底座上或附近任何位置。
*玩游戏时，切勿将手指放在踏板前底座上或附近任何位置。
警告一不玩游戏时存在的踏板组夹伤危险
* 将踏板组放在安全且儿童够不到的位置。

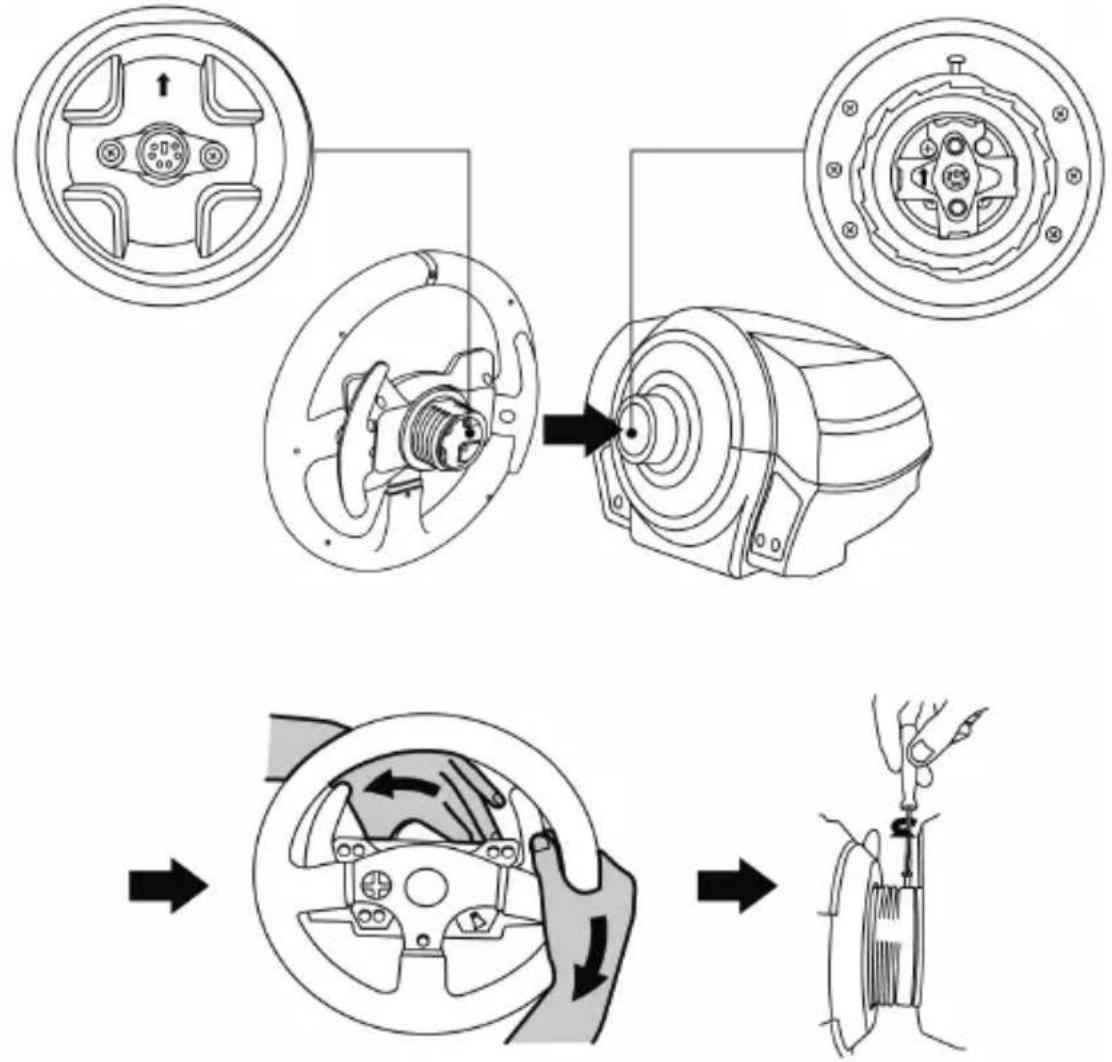

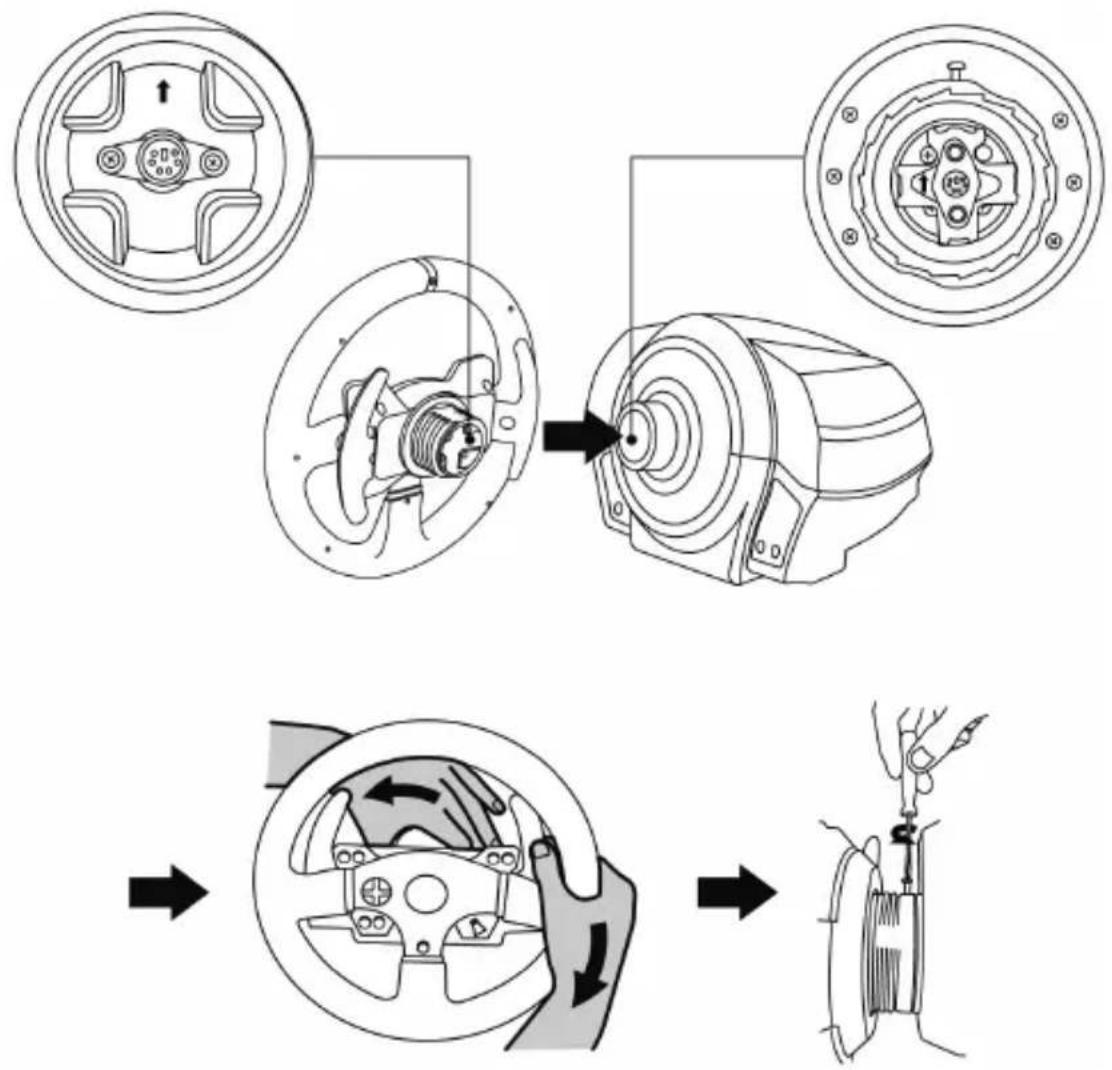

将方向盘安装到底座上
按照箭头指示对准接头位置：
底座 (1) 接头：箭头朝上
方向盘 (2) 接头: 箭头朝上
正确放置接头之后，只需握住方向盘(2)，同时逆时针旋转 Thrustmaster（图马思特）快拆器(12)装置的圆环即可。
然后，尽量拧紧圆环；要拧紧圆环，只需握住圆环，然后顺时针旋转方向盘。
安装好方向盘后, 将其旋转 180^ (正对方向盘时, 徽标应倒立), 以便操作 Thrustmaster (图马思特) 快拆器 (12) 装置上的小固定螺丝。使用大十字螺丝刀顺时针拧紧小固定螺丝 (切勿用力过猛)。
(使用十字螺丝刀) 拧紧小固定螺丝时切勿用力过猛!
感觉到有阻力后即停止拧螺丝。
固定方向盘

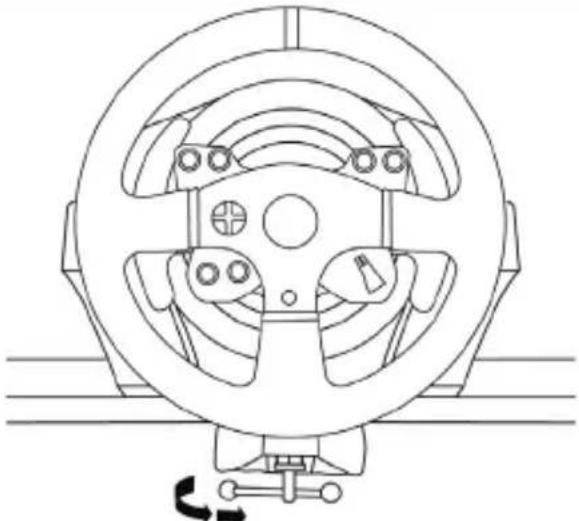

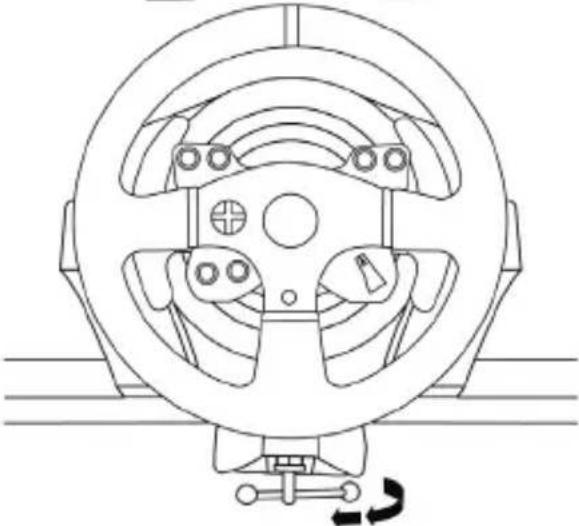

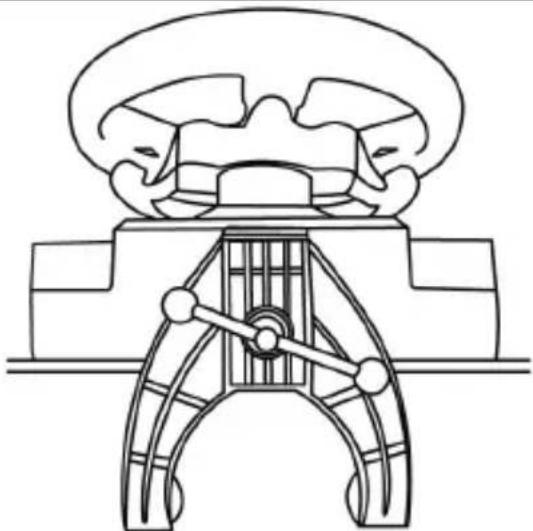

将方向盘固定到台面或桌面上
-
将方向盘置于桌台或任何水平、平整且稳定的表面上。
-

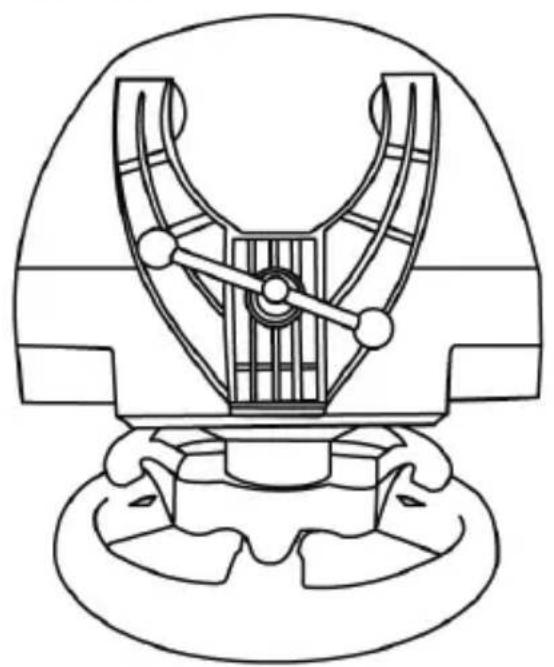

将紧固螺丝 (11) 插入到固定系统 (10) 中, 然后按下述方法紧固方向盘: 逆时针拧转螺丝, 使螺丝进入方向盘底部的大螺纹孔 (9) 中, 直至方向盘完全固定好为止。
务必 切勿
警告：切勿只拧紧螺丝，而不使用固定系统！（这样可能会损坏方向盘）。
| 固定/拆卸 | 操作指示 | |
| 拧紧方法:逆时针旋转螺丝 |  | |
 | ||
| 松开:顺时针旋转螺丝 |  | |
将方向盘底座固定到驾驶座上
-
将方向盘底座放到驾驶座支架上。
-
将两颗 M6 螺丝（未含）敲进驾驶座支架中，然后将其拧进方向盘底部的两个小螺纹孔中。
重要提示: M6 螺丝的长度不得超过支架的厚度 + 12 mm; 螺丝过长可能会导致方向盘底座内部组件受损。
- 如有必要，可通过将紧固螺丝插入大螺纹孔，紧固标准固定系统。
本方向盘底座中包含的固件可升级到更新的版本，从而获得产品增强功能。
要显示方向盘当前使用的固件版本并在需要时进行升级：在 PC 上，访问 http://support.thrustmaster.cn。点击 Racing Wheels（方向盘）/ TX Racing Wheel LEATHER Edition，然后选择 Firmware（固件），按照下载和安装程序说明进行操作。
针对 XBOX SERIES X|S / XBOX ONE 设置方向盘
- 将踏板组连接到方向盘底座背部的接头(16)。
- 将电源线连接到方向盘底座背部的接头 (13)。
- 将电源线连接到具有正确电压规格的市电插座。
有关详情，请参阅本手册第3页中的“将方向盘连接到电源”部分。
- 将方向盘的 USB 接头 (14) 连接到主机上的 USB 端口之一。
现在即可开始飙车了！
自动校准方向盘和踏板组
将方向盘连接到电源并将方向盘的 USB 接头连接到主机后，即可自动执行方向盘自校准。
在自校准过程中，方向盘将快速地左右各旋转900度，然后在中心位置停下。
警告：
切勿在自校准过程中触摸方向盘！
(这可能导致校准不正确和或人员受伤。)
自动校准踏板组
当踏板组连接到主机上时，或者在玩游戏期间，切勿将踏板组连接到方向盘底座（或者将其从底座断开）（这可能导致校准不正确）。
务必先连接踏板组，再将方向盘连接到主机。
完成方向盘校准并启动游戏之后，只需踩几下踏板，即会自动校准踏板。
警告：
在赛车方向盘的自动校准阶段或加载游戏期间，
切勿踩踏踏板！
(这可能导致校准不正确)
如果方向盘和踏板组工作不正常，或者校准似乎不正确：
请关闭主机，完全断开方向盘的连接，重新连接所有电缆（使用电源线和踏板组），然后重启主机和游戏。
内部温度传感器
为安全起见，方向盘的底座配有一个温度传感器。
如果设备温度过高，方向盘可能会突然停止。
如果出现这种情况，请：
- 拔掉电源线和设备的 USB 接头。
-等待方向盘的底座完全冷却。
- 然后，重新连接设备。
MODE 按钮和指示灯 (6)
踏板组的 MODE 按钮
您可通过电子方式切换油门踏板和离合器踏板。
要切换踏板，只需按住 MODE 按钮 (6) 两秒钟即可。
方向盘的内存会存储是否已切换踏板的信息。
| 油门踏板和离合器踏板 MODE | 指示灯 (6) 的颜色 |
| 正常 | 红色 |
| 已切换 | 绿色 |
关于 MODE 按钮的其他信息
要了解有关 MODE 按钮和指示灯的更多信息，请访问 http://support.thrustmaster.cn。点击 Racing Wheels（方向盘）/ TX Racing Wheel LEATHER Edition，然后选择 Manual（手册）或 FAQ（常见问题解答）。
帮助文件和常见问题解答（本手册中未提供）
请访问 http://support.thrustmaster.cn，点击 Racing Wheels（方向盘）/ TX Racing Wheel LEATHER Edition，然后选择 Manual（手册）或 FAQ（常见问题解答）。
使用本产品前，请务必仔细阅读这些说明，并妥善保存，以便将来参考。
为安全起见，切勿赤脚或仅穿袜子操作踏板组。
如因未穿鞋操作踏板组而造成任何伤害，THRUSTMASTER®（图马思特）对此概不负责。

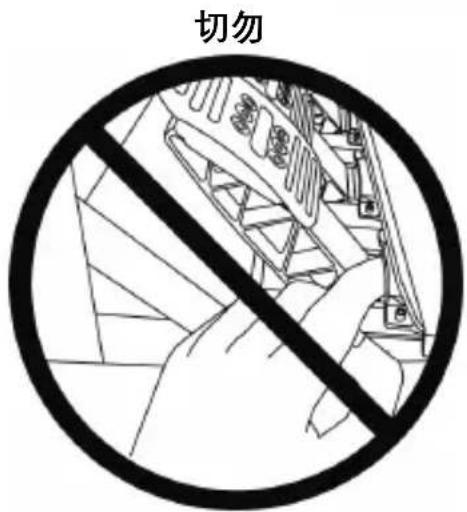

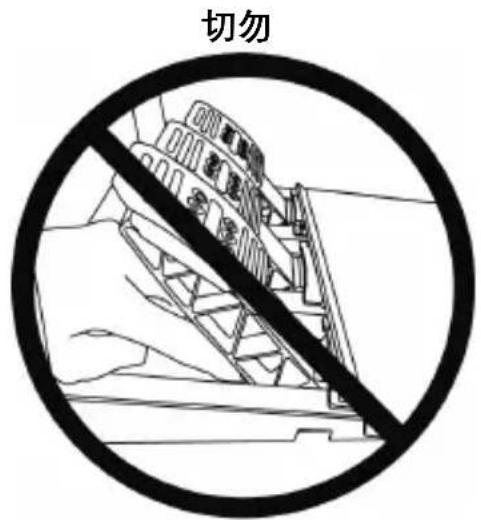

警告——游戏期间存在踏板组夹伤危险
* 将踏板组放在儿童够不到的区域。
* 在游戏期间，切勿将手指或拇指放在踏板侧边或附近。
* 在游戏期间，切勿将手指或拇指放在踏板后底座上或附近。
* 在游戏期间，切勿将手指或拇指放在踏板前底座上或附近。
重要提示：
- 方向盘连接至主机或 PC 时，或在游戏期间，切勿将踏板组连接到方向盘底座（或者将其从底座断开），以免出现校准问题。
- 在将方向盘连接到主机或 PC 前，务必先将踏板组连接到方向盘。
- 方向盘完成自校准且游戏开始后，踏板会在踩几下之后自动校准。
- 方向盘自校准时或游戏启动过程中，切勿踩下踏板，以免出现校准问题。
- 如果踏板运行不正常或感觉校准不正确，请关闭主机，完全断开方向盘，然后重新连接所有电缆（包括电源线和踏板组电缆），打开主机并重新启动游戏。
将踏板组固定到驾驶座上
- 利用踏板组下方的小螺纹连接踏板组。
- 将两颗 M6 螺丝（未随附）拧入驾驶座的踏板支撑板上，并拧入踏板组下方的两个小螺纹内。
重要提示：两颗 M6 螺丝的长度不得比驾驶座踏板支撑板厚度大出 10 毫米以上，以免损坏踏板组的内部组件。
调整踏板组

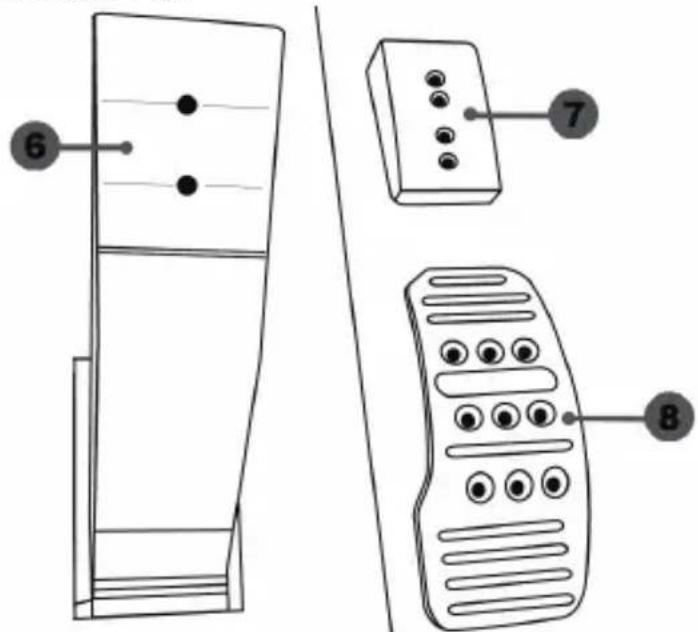

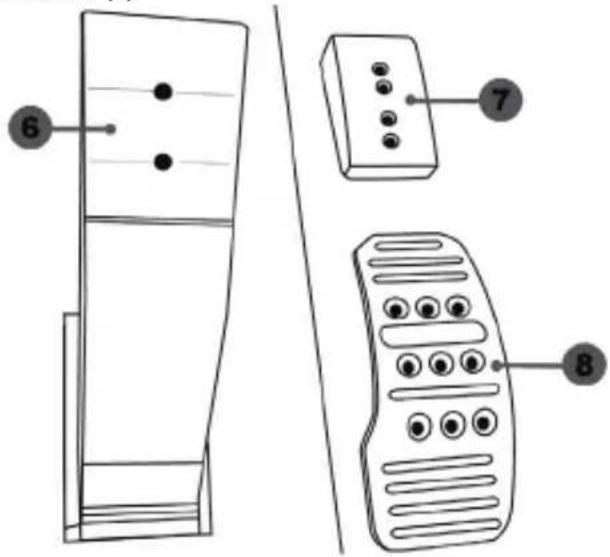

三个踏板中的每个都包括:
- 一个金属踏板头(8)，带有多个穿孔（油门踏板9个，刹车踏板6个，离合器踏板6个）。
- 带 4 个穿孔的塑料头支架 (7)（在踏板头和踏板臂之间）
- 带 2 个穿孔的金属踏板臂 (6)。


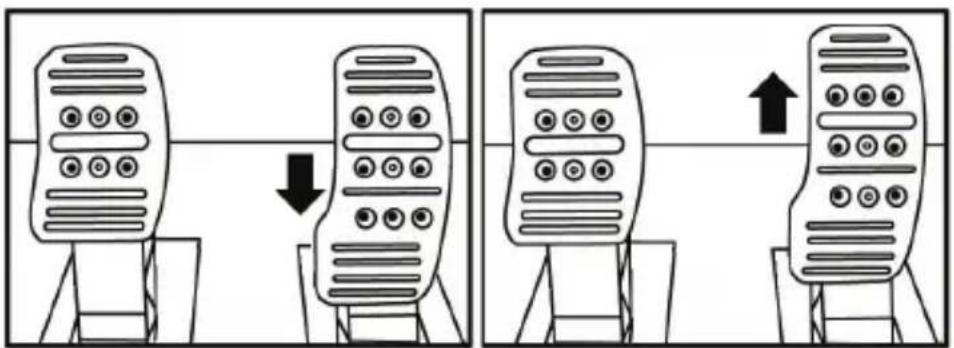

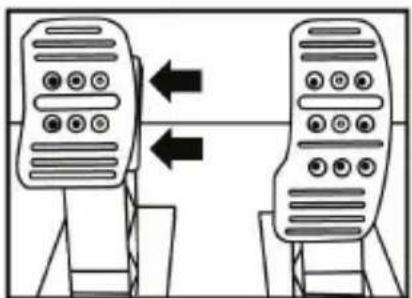

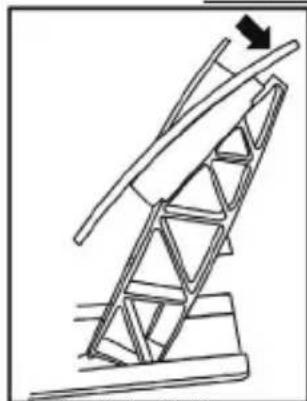

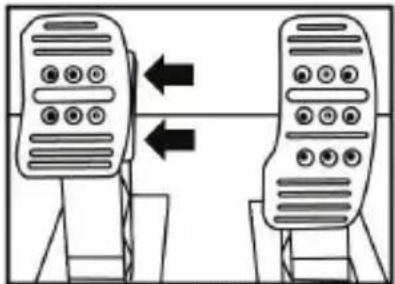

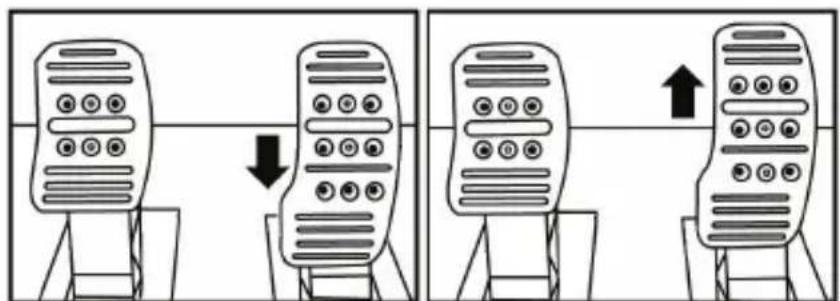

调节油门踏板的高度
- 利用随附的 2.5 毫米内六角扳手 (4)，松开并卸下用于紧固金属头 (8) 及其支架 (7) 的 2 个螺丝。
- 选择您想要的高度位置，然后更换并重新拧紧螺丝，以使金属头 (8) 及其支架 (7) 牢靠地固定到位。
- 利用随附的 2.5 毫米内六角扳手 (4)，松开并卸下用于紧固金属头 (8) 及其支架 (7) 的 2 个螺丝。
- 选择您想要的位置（靠左、居中或靠右），然后更换并重新拧紧螺丝，以使金属头(8)及其支架(7)牢靠地固定到位。
刹车踏板示例：
- 利用随附的 2.5 毫米内六角扳手 (4)，松开并卸下用于紧固金属头 (8) 及其支架 (7) 的 2 个螺丝。
- 将塑料头支架 (7) 旋转 180^ , 然后更换并重新拧紧螺丝, 以使金属头 (8) 及其支架 (7) 牢靠地固定到位。
油门踏板示例：
此片组并非必须，默认不安装此片组。这意味着，即便未安装刹车片组，刹车踏板功能也能正常运行。
此片组让您在刹车时可以体验到不同的感觉和阻力。
是否安装此刹车片组，完全由您根据自己的喜好决定。

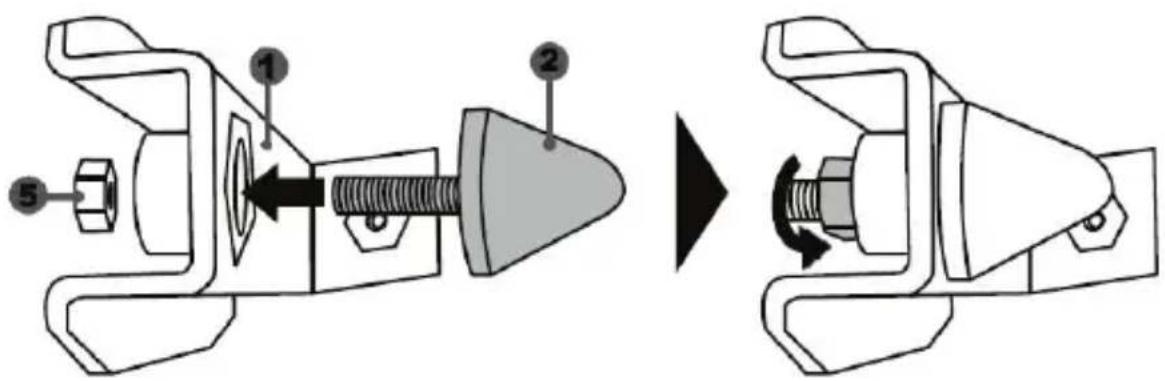

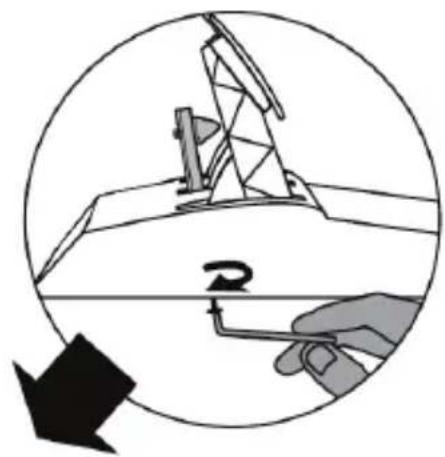

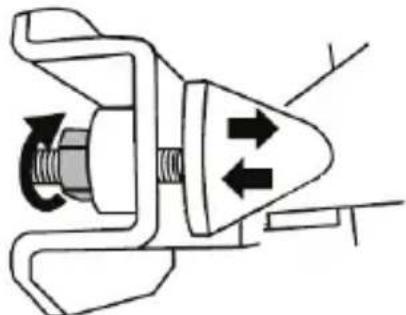

- 将锥形刹车片 (2) 拧紧到金属支架 (1) 上。
- 将位置调节螺母 (5) 拧到底部（锥形刹车片的螺纹）。
- 使用随附的 2.5 毫米内六角扳手(4)，通过固定螺丝 (3) 和踏板组底部中央的小螺纹固定刹车片组 (3)。

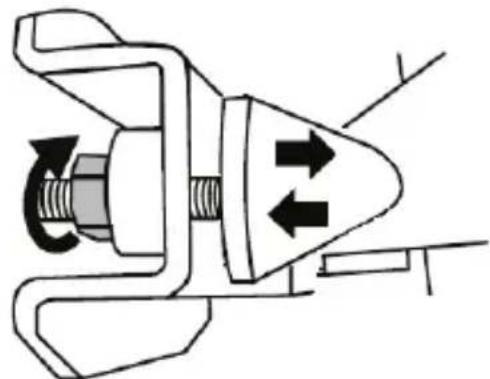

通过稍稍拧松螺母 (5)，您可以通过使锥形刹车片 (2) 更靠近踏板臂的背部（如有必要，可使用一个 14 毫米扳手或钳子重新拧紧螺母并保持所选的位置）进一步增大刹车踏板的阻力。锥形刹车片离踏板臂背部越近，阻力就越大。
注意：当锥形刹车片非常靠近刹车踏板臂的背部时，您可能会感觉难以到达最大校准值。倘若如此，请：
* 缓慢地用力踩踏刹车踏板，使之到达最大值（如有必要，可非常短时地站立在踏板上——只站立一秒钟），然后释放压力；否则，
* 移动锥形刹车片，使其稍微远离刹车踏板臂的背部。
版权声明
© 2021 Guillemot Corporation S.A. 保留所有权利。Thrustmaster®（图马思特）是 Guillemot Corporation S.A.（基利摩股份有限公司）的注册商标。
特此确认，所有其他商标和品牌名称均为其各自所有者的资产。插图不具约束力。内容、设计和规格可能因国家/地区而异，并可能随时出现更改，恕不另行通知。中国制造。
环保建议
请遵守当地电气电子设备的回收法律。
请保留此信息。颜色和装饰风格可能会有所不同。
在使用本产品之前，应先取下塑料紧固件并撕掉胶带。
本产品符合有关 14 岁及以上儿童适用产品的所有标准。本产品不适合未满 14 岁的儿童使用。
XBOX SERIES X|S / XBOX ONE 遊戲，
您可能需要安裝遊戲的自動更新
（當您的遊戲主機連接到網際網路時可用）。
技術規格
1 方向盤底座
2 方向盤
32個序列式變速杆（向上和向下）
4 多向 D-pad
5 開關（3 個擋位）
6 MODE 按鈕 + 紅色/綠色指示燈
7 Xbox Guide (Xbox 快顯功能表) 按鈕
8 白色指示燈
9 大螺紋孔（用於安裝固定系統和緊固螺絲）
10 固定系統
11 金屬緊固螺絲
13 電源接頭（A 或 B 型）
(因國家和地區而異)
14 方向盤 USB 連接線和接頭
15 變速箱接頭 （另售）
16 踏板組接頭
將方向盤連接到電源 = 繼續操作之前請先閱讀此部分！
您的方向盤電源因裝置銷售國家而異。
電源可以是：
內部電源：
* 電源裝置直接安裝於方向盤底座內部，帶有A型接頭
*220-240 V 電源連接線
= 僅相容於 220-240 V 電源。

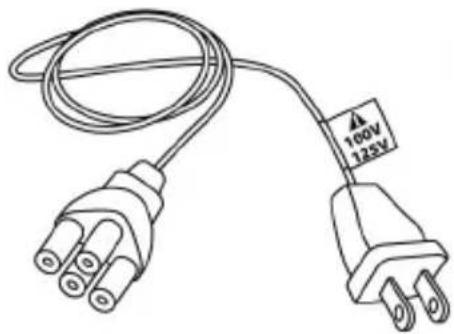

* 電源裝置直接安裝於方向盤底座內部，帶有 A 型接頭
*100-125 V 電源連接線
= 僅相容於 100-125 V 電源。
重要提示：如果您不知道方向盤使用地的供電電壓，請諮詢您當地的供電商。
外部電源：
* 外部電源裝置位於方向盤底座上，帶有 B 型接頭
* 電源連接線
= 相容於 110-240 V 範圍內的所有供電電壓。
使用本產品之前，請仔細閱讀本文件並予妥善保管，以備以後需要時查閱。
警告一觸電
* 請將本產品置於乾燥的位置，切勿將其暴露在灰塵或陽光中。
* 按照所示連接方向連接各個元件。
*切勿扭曲或拉扯接頭和連接線。
* 切勿讓任何液體濺到本產品或其接頭上。
*切勿造成本產品短路。
* 切勿拆散本產品；切勿將其投入火中，亦勿將其暴露在高溫環境中。
* 請務必使用方向盤隨附的電源連接線，切勿使用其他電源連接線。
* 如果電源連接線或接頭損壞、裂開或斷裂，請勿使用該連接線。
* 請務必將電源連接線正確插入到電源插座和位於方向盤底座背面的接頭中。
* 切勿開啟本電源。本電源內部無任何可由使用者更換的零部件。如需維修，請諮詢製造商、指定代理機構或持證技工。
* 僅使用製造商指定的附件/配件。
* 如果方向盤工作異常（如果出現任何異常的聲音、過熱或有異味），應立即停止使用，從插座上斷開電源連接線，並斷開其他連接線。
* 如果長時間不用方向盤，請從牆壁插座上斷開市電接頭。
通氣孔
切勿堵住方向盤底座上的任何通氣孔。為獲得最佳通風效果，請遵循以下幾點：
* 將底座置於距離任何牆面至少 10 cm 的位置。
*切勿將底座置於任何狹小空間內。
*切勿覆蓋底座。
*避免通氣孔上堆積灰塵。
為安全起見，切勿赤腳或僅穿襪子操作踏板組。
如因未穿鞋操作踏板組而造成任何傷害，THRUSTMASTER®（圖馬思特）對此概不負責。
警告－因力回饋和重複運動造成的傷害
使用力回饋方向盤玩遊戲可能會造成肌肉或關節疼痛。為避免這些問題：
* 避免長時間玩遊戲。
* 每玩一小時後休息 10 到 15 分鐘。
警告－因力回饋和重複運動造成的傷害（續）
*如果手、手腕、手臂、腳或腿有任何疲勞或疼痛的感覺，應停止玩遊戲，休息幾個小時後再玩。
* 如果再玩時仍然存在上述症狀或疼痛感，應立即停止玩遊戲並諮詢醫生。
* 放到兒童夠不到的區域。
*玩遊戲期間，應始終將雙手正確放在方向盤上，手不要完全離開方向盤。
*玩遊戲期間，切勿將手或手指放在踏板下方或踏板組附近任何位置。
*校準和玩遊戲期間，切勿將手或手臂穿過方向盤的開孔。
* 查閱並確保遵照手冊的說明仔細夾緊方向盤底座。
重產品
務必
* 將踏板組放在兒童夠不到的區域。
*玩遊戲時，切勿將手指放在踏板側邊或附近任何位置。
* 玩遊戲時，切勿將手指放在踏板後底座上或附近任何位置。
*玩遊戲時，切勿將手指放在踏板前底座上或附近任何位置。
切勿
* 將踏板組放在安全且兒童夠不到的位置。
將方向盤安裝到底座上
按照箭頭指示對準接頭位置：
底座(1)接頭：箭頭朝上
方向盤 (2) 接頭：箭頭朝上
正確放置接頭之後，只需使方向盤 (2) 固定到位，同時逆時針旋轉 Thrustmaster 快拆器 (12) 裝置的圓環即可。
然後，儘量擰緊圓環；要擰緊圓環，只需將圓環固定到位，然後順時針旋轉方向盤。
安裝好方向盤後，將其旋轉 180°（正對方向盤時，標誌應倒立），以便操作 Thrustmaster （圖馬思特）快拆器 (12) 裝置上的小固定螺絲。使用大十字螺絲刀順時針擰緊小固定螺絲（切勿用力過猛）。
（使用十字螺絲刀）擰緊小固定螺絲時切勿用力過猛！
感覺到有阻力後即停止擰螺絲。
固定方向盤

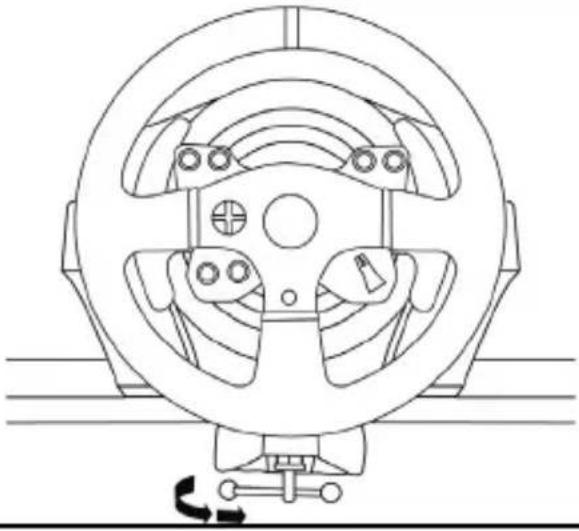

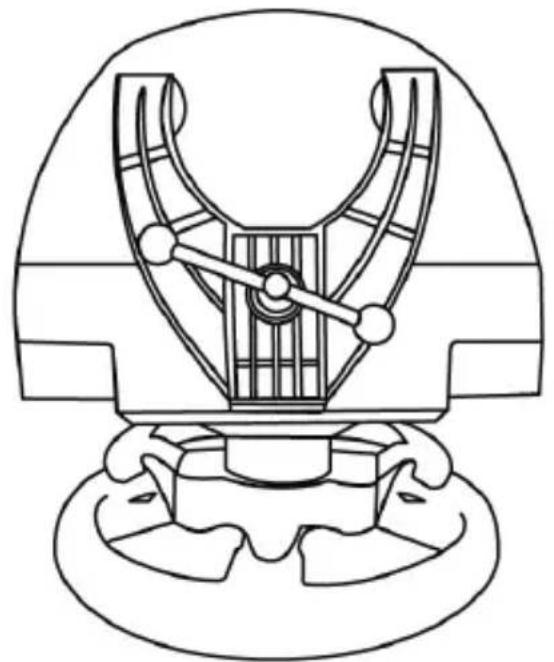

將方向盤固定到檯面或桌面上
- 將方向盤置於桌台或任何水平、平整且穩定的表面上。
- 將緊固螺絲 (11) 插入到固定系統 (10) 中，然後按下述方法緊固方向盤：逆時針擰轉螺絲，使螺絲進入方向盤底部的大螺紋孔 (9) 中，直至方向盤完全固定好為止。
務必 切勿
警告：切勿只擰緊螺絲，而不使用固定系統！
（這樣可能會損壞方向盤）。
| 固定/拆卸 | 操作指引 |
| 擰緊: 逆時針 旋轉螺絲 |
 |
| 鬆開: 順時針 旋轉螺絲 |  |
將方向盤底座固定到駕駛座上
-
將方向盤底座放到駕駛座支架上。
-
將兩顆 M6 螺絲（未含）敲進駕駛座支架中，然後將其擰進方向盤底部的兩個小螺紋孔中。
重要提示：M6 螺絲的長度不得超過支架的厚度 + 12 mm；螺絲過長可能會導致方向盤底座內部元件受損。
- 如有必要，可透過將緊固螺絲插入大螺紋孔，緊固標準固定系統。

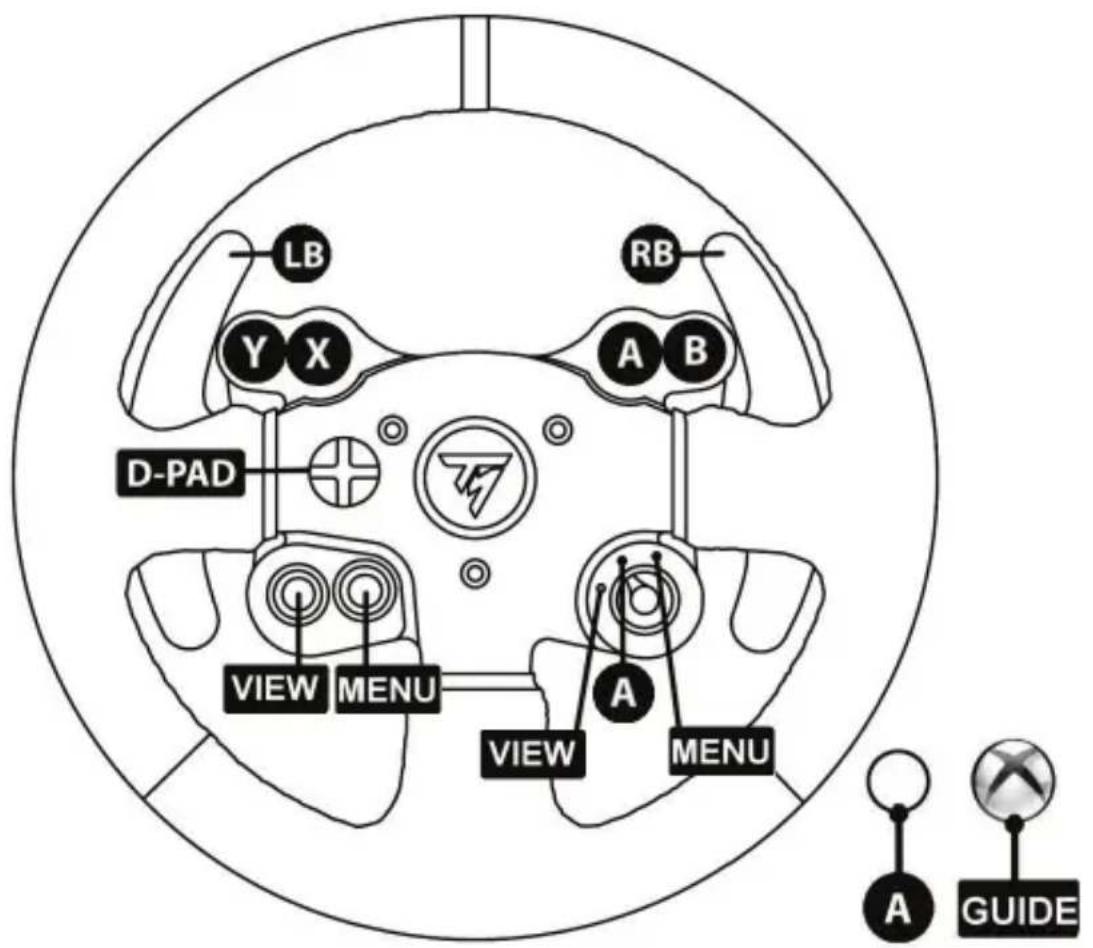

XBOX SERIES X|S / XBOX ONE 對應


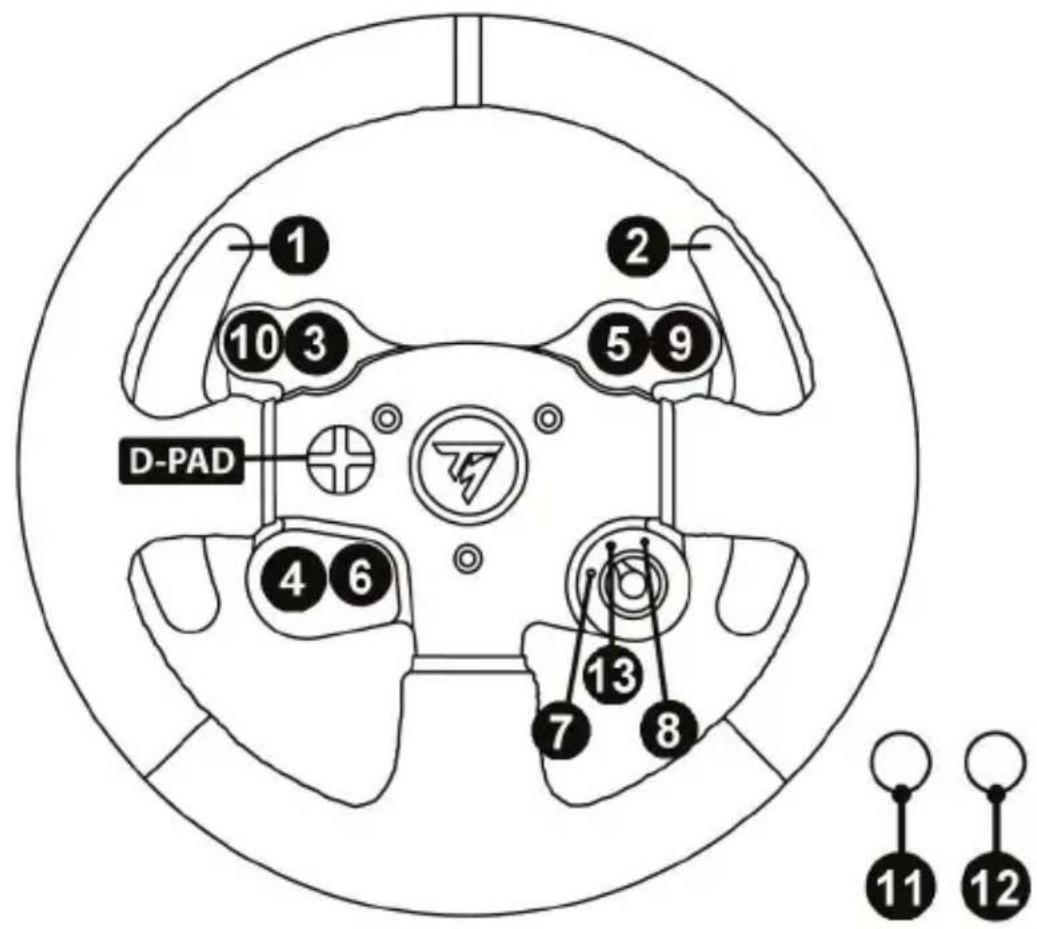

LB Y X RB A B D-PAD VIEW MENU A VIEW MENU A GUIDEPC 對應
本方向盤底座中包含的韌體可升級到更新的版本，從而獲得產品增強功能。
要顯示方向盤當前使用的韌體版本並在需要時進行升級：在 PC 上，瀏覽 https://support.thrustmaster.com。按一下 Racing Wheels（方向盤）/ TX Racing Wheel LEATHER Edition，然後選取 Firmware（韌體），按照下載和安裝程式說明進行操作。
安裝用於 XBOX SERIES X|S / XBOX ONE 的方向盤
- 將踏板組連線到方向盤底座背部的接頭 (16)。
- 將電源線連線到方向盤底座背部的接頭 (13)。
- 將電源纜線連線到具有正確電壓規格的市電插座。
有關詳情，請參閱本手冊第 3 頁中的「將方向盤連接到電源」部分。
- 將方向盤的 USB 接頭 (14) 連接到主機上的 USB 埠之一。
現在即可開始競速了！
自動校準方向盤和踏板組
將方向盤連接到電源並將方向盤的 USB 接頭連接到主機後，即可自動執行方向盤自校準。
在自校準過程中，方向盤將快速地左右各旋轉900度，然後在中心位置停下。
警告：
切勿在自校準過程中觸摸方向盤！
(這可能導致校準不正確和/或人員受傷。)
自動校準踏板組
當踏板組連接到主機上時，或者在玩遊戲期間，切勿將踏板組連接到方向盤底座（或者將其從底座斷開）（這可能導致校準不正確）。
務必先連接踏板組，再將方向盤連接到主機。
完成方向盤校準並啟動遊戲之後，只需踩幾下踏板，即會自動校準踏板。
警告：
切勿在方向盤進行自校準過程中或載入遊戲時
踩下踏板！
(這可能導致校準不正確)
如果方向盤和踏板組工作不正常，或者校準似乎不正確：
請關閉主機，完全斷開方向盤的連接，重新連接所有連接線（使用電源連接線和踏板組），然後重啟主機和遊戲。
內部溫度感應器
為安全起見，方向盤的底座配有一個溫度感應器。
如果裝置溫度過高，方向盤可能會突然停止。
如果出現這種情況，請：
- 拔出電源連接線和裝置的 USB 接頭。
-等待方向盤的底座完全冷卻。 - 然後，重新連接裝置。
MODE 按鈕和指示燈 (6)
踏板組的 MODE 按鈕
您可透過電子方式切換油門踏板和離合器踏板。
要切換踏板，只需按住 MODE 按鈕 (6) 兩秒鐘即可。
方向盤的記憶體會儲存是否已切換踏板的資訊。
| 油門踏板和離合器踏板 | MODE 指示燈 (6) 的顏色 |
| 正常 | 紅色 |
| 已切換 | 綠色 |
關於 MODE 按鈕的其他資訊
要瞭解有關 MODE 按鈕和指示燈的更多資訊，請瀏覽 https://support.thrustmaster.com。按一下 Racing Wheels（方向盤）/ TX Racing Wheel LEATHER Edition，然後選取 Manual （手冊）或 FAQ（常見問題解答）。
說明檔案和常見問題解答（本手冊中未提供）
請瀏覽 https://support.thrustmaster.com，按一下 Racing Wheels（方向盤）/ TX Racing Wheel LEATHER Edition，然後選取 Manual（手冊）或 FAQ（常見問題解答）。

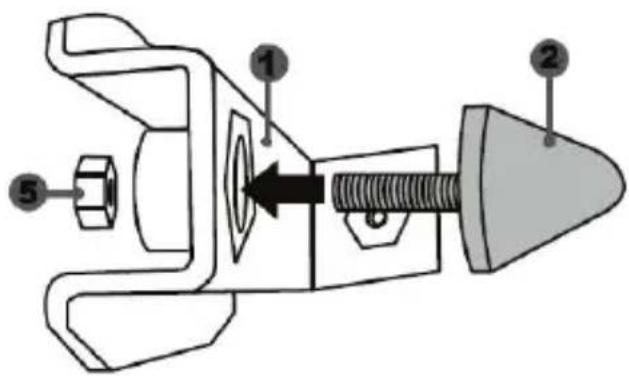

1 錐形煞車片金屬支架
(預設不安裝)
2 錐形煞車片
3 金屬支架固定螺絲
4 2.5 毫米内六角扳手（随附）
5 錐形煞車片的位置調節螺母
6 踏板臂
7 塑膠頭支架
警告
為安全起見，切勿赤腳或僅穿襪子操作踏板。
如因未穿鞋操作踏板組而造成任何傷害，THRUSTMASTER®（圖馬思特）對此概不負責。

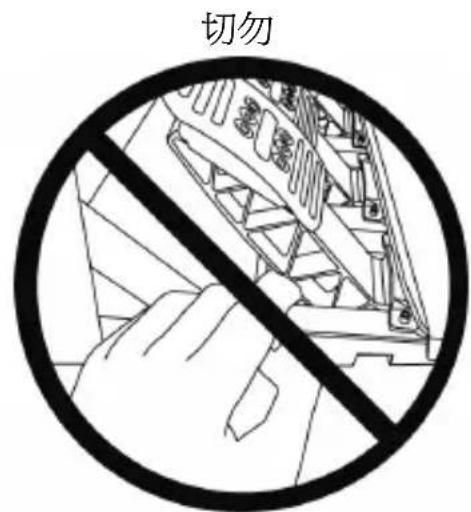

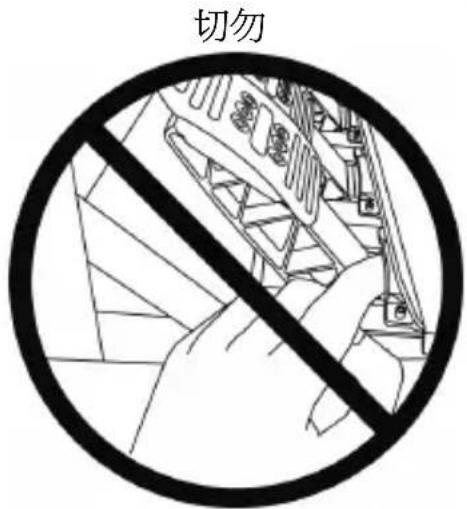

警告－遊戲期間存在踏板組夾傷危險
* 將踏板組放在兒童夠不到的區域。
* 在遊戲期間，切勿將手指或拇指放在踏板側邊或附近。
* 在遊戲期間，切勿將手指或拇指放在踏板後底座上或附近。
* 在遊戲期間，切勿將手指或拇指放在踏板前底座上或附近。
重要提示：
- 方向盤連線至主機或 PC 時，或在遊戲期間，切勿將踏板組連線到方向盤底座（或者將其從底座斷開），以免出現校準問題。
- 在將方向盤連線到主機或 PC 前，務必先將踏板組連線到方向盤。
- 方向盤完成自校準且遊戲開始後，踏板會在踩幾下之後自動校準。
- 方向盤自校準時或遊戲啟動過程中，切勿踩下踏板，以免出現校準問題。
- 如果踏板運作不正常或感覺校準不正確，請關閉主機，完全斷開方向盤，然後重新連線所有電纜（包括電源線和踏板組電纜），開啟主機並重新啟動遊戲。
將踏板組固定到駕駛座上
- 利用踏板組下方的小螺紋連線踏板組。
- 將兩顆 M6 螺絲（未隨附）擰入駕駛座的踏板支撐板上，並擰入踏板組下方的兩個小螺紋內。
重要提示：兩顆 M6 螺絲的長度不得比駕駛座踏板支撐板厚度大出 10 毫米以上，以免損壞踏板組的內部元件。
調整踏板組
三個踏板組中的每個都包括：
- 一個金屬踏板頭 (8)，帶有多個穿孔（油門踏板 9 個，煞車踏板 6 個，離合器踏板 6 個）。
- 帶 4 個穿孔的塑膠頭支架 (7)（在踏板頭和踏板臂之間）
- 帶 2 個穿孔的金屬踏板臂 (6)。
注意：為避免任何校準問題，在對踏板組進行任何調節之前，請務必始終從主機或PC斷開方向盤的USB電纜。
調節油門踏板的高度
- 利用隨附的 2.5 毫米內六角扳手 (4)，鬆開並卸下用於緊固金屬頭 (8) 及其支架 (7) 的 2 個螺絲。
- 選取您想要的高度位置，然後更換並重新擰緊螺絲，以使金屬頭 (8) 及其支架 (7) 牢靠地固定到位。
- 利用隨附的 2.5 毫米內六角扳手 (4)，鬆開並卸下用於緊固金屬頭 (8) 及其支架 (7) 的 2 個螺絲。
- 選取您想要的位置（靠左、居中或靠右），然後更換並重新擰緊螺絲，以使金屬頭(8)及其支架(7)牢靠地固定到位。
煞車踏板示例：
- 油門踏板 3 個
-煞車踏板3個 - 離合器踏板 3 個
調節踏板的傾角
- 利用隨附的 2.5 毫米內六角扳手 (4)，鬆開並卸下用於緊固金屬頭 (8) 及其支架 (7) 的 2 個螺絲。
- 將塑膠頭支架 (7) 旋轉 180°，然後更換並重新擰緊螺絲，以使金屬頭 (8) 及其支架 (7) 牢靠地固定到位。
油門踏板示例：
此片組並非必須，預設不安裝此片組。這意味著，即便未安裝煞車片組，煞車踏板功能也能正常運作。
此片組讓您在煞車時可以體驗到不同的感覺和阻力。
是否安裝此煞車片組，完全由您根據自己的喜好決定。
- 將錐形煞車片 (2) 擰緊到金屬支架 (1) 上。
- 將位置調節螺母 (5) 據到底部（錐形煞車片的螺紋）。
- 使用隨附的 2.5 毫米內六角扳手(4)，透過固定螺絲 (3) 和踏板組底部中央的小螺紋固定煞車片組 (3)。
透過稍稍擰松螺母 (5)，您可以透過使錐形煞車片 (2) 更靠近踏板臂的背部（如有必要，可使用一個 14 毫米扳手或鉗子重新擰緊螺母並保持所選的位置）進一步增大煞車踏板的阻力。錐形煞車片離踏板臂背部越近，阻力就越大。
注意：當錐形煞車片非常靠近煞車踏板臂的背部時，您可能會感覺難以到達最大校準值。倘若如此，請：
* 緩慢地用很大的力踩踏煞車踏板，使之到達最大值（如有必要，可非常短時地站立在踏板上——只站立一秒鐘），然後釋放壓力；否則，
*移動錐形煞車片，使其稍微遠離煞車踏板臂的背部。
版權聲明
© 2021 Guillemot Corporation S.A. 保留所有權利。Thrustmaster®（圖馬思特）是 Guillemot Corporation S.A.（基利摩股份有限公司）的注冊商標。所有其他商標均為其各自所有者的資產。插圖不具約束力。內容、設計和規格可能因國家而異，並可能隨時出現變更，恕不另行通知。中國製造。
環保建議
請遵守當地電氣電子裝置的回收法律。
請保留此資訊。顏色和裝飾風格可能會有所不同。
在使用本產品之前，應先取下塑膠緊固件並撕掉膠帶。
