商品タイプ	レーシングホイールベース
ブランド	Thrustmaster
モデル	TX Servo Base
互換性	Xbox Series X|S、Xbox One、PC
フォースフィードバック技術	はい、フォースフィードバックモーター
回転角	900度（自動キャリブレーション）
電源	100-125V または 220-240V（内蔵）、または 110-240V（バージョンにより外部）
接続	USB（ケーブル）および電源アダプター
固定システム	クランプネジ付きテーブルマウント、コックピット対応（M6ネジ）
クイックリリースシステム	スラストマスター クイックリリース（ホイールの迅速な交換用）
コネクター	ペダル（RJ）、シフター（別売）
内部温度センサー	はい、過熱時の安全停止機能
ファームウェアアップデート	PCからsupport.thrustmaster.comで
素材	金属とプラスチック
保証	2年（EU）、1年（その他の国）
修理可能性	ユーザーが修理可能な部品は含まれていません
付属品	ベース、ホイール、固定システム、クランプネジ、電源ケーブル、USBケーブル、2.5mm六角レンチ
特別機能	ペダル反転用MODEボタン（赤/緑インジケーター）
動作温度	通気孔を塞がないでください。ほこりから保護してください。
規制	クラスB準拠（カナダ）、WEEEリサイクル（EU）

よくある質問 - TX Servo Base THRUSTMASTER

TX Servoベースにホイールを取り付ける方法は？

ベースとホイールのコネクターの矢印を合わせます。ホイールを押し込み、ホイールを固定したままスラストマスター クイックリリースのリングを反時計回りに回します。ホイールを時計回りに回してリングを締めます。次に、ホイールを180°回してリングの小さな固定ネジにアクセスし、プラスドライバーで強く締めすぎずにねじ込みます。

テーブルにホイールを固定する方法は？

ホイールを平らな面に置きます。クランプネジを固定システムに差し込み、ホイールが安定するまで反時計回りに回してホイール下部の大きなネジ穴にセットをねじ込みます。固定システムなしでクランプネジだけをねじ込まないでください。

ホイールとペダルのキャリブレーション方法は？

電源とUSBを接続すると、ホイールは自動的にキャリブレーションされます。この間はホイールに触れないでください。ペダルはゲーム開始後に数回踏むと自動キャリブレーションされます。キャリブレーションを狂わせないために、コンソールの電源が入った状態でペダルを接続または取り外さないでください。

ホイールが過熱した場合の対処法は？

内部温度センサーが突然の停止を引き起こす可能性があります。電源ケーブルとUSBプラグを抜いてください。再び接続する前にベースが完全に冷えるまで待ってください。通気孔が塞がれていないことを確認してください。

アクセルペダルとクラッチペダルを反転する方法は？

MODEボタンを2秒間押します。インジケーターが赤（通常）から緑（反転）に変わります。この反転はホイールの内部メモリーに保存されます。

ホイールのファームウェアを更新する方法は？

PCでsupport.thrustmaster.comにアクセスし、「ホイール」をクリックしてから「TX Racing Wheel LEATHER Edition」、「ファームウェア」の順にクリックします。指示に従ってアップデートをダウンロードしてインストールします。

このホイールはPCで使用できますか？

はい、このホイールはPCに対応しています。USBケーブルをPCのポートに接続し、電源アダプターを接続します。ボタンの割り当てはマニュアルに記載されています。アップデートはsupport.thrustmaster.comをご利用ください。

主な安全上のリスクは何ですか？

感電のリスク（付属のケーブルのみを使用し、電圧に注意）、フォースフィードバックによる負傷（休憩を取り、ハンドルに手を置いてください）、ペダルでの挟み込みのリスク（ペダルの近くに指を置かないでください）。製品は重量がありますので、慎重に取り扱ってください。

Conical Rubber Brake MODの取り付け方法は？

コーンストッパーを金属製サポートにねじ込み、その後ろに調整ナットをねじ込みます。ブレーキペダルアームの後ろにセットを配置し、付属の固定ネジと六角レンチで固定します。コーンストッパーによりブレーキ抵抗を調整できます。

TX Servo Baseの保証期間は？

保証期間はEU加盟国での引き渡しから2年間、その他の国では1年間です（地域の法律でより長い適合期間が定められている場合を除く）。クレームについてはテクニカルサポートにお問い合わせください。

使用説明書 TX Servo Base THRUSTMASTER

TOUJOURS JAMAIS JAMAIS

JAMAIS JAMAIS JAMAIS

ATUALIZAR O FIRMWARE DO VOLANTE

MOCOWANIE KIEROWNICY

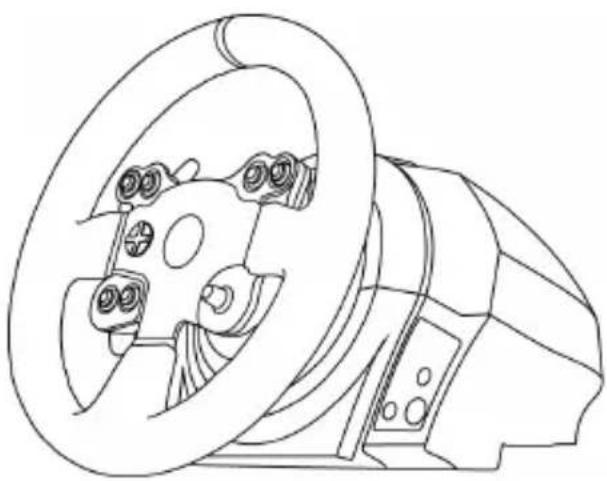

KONFIGUROWANIE KIEROWNICY POD KĄTEM KONSOLI XBOX SERIES X|S / XBOX ONE

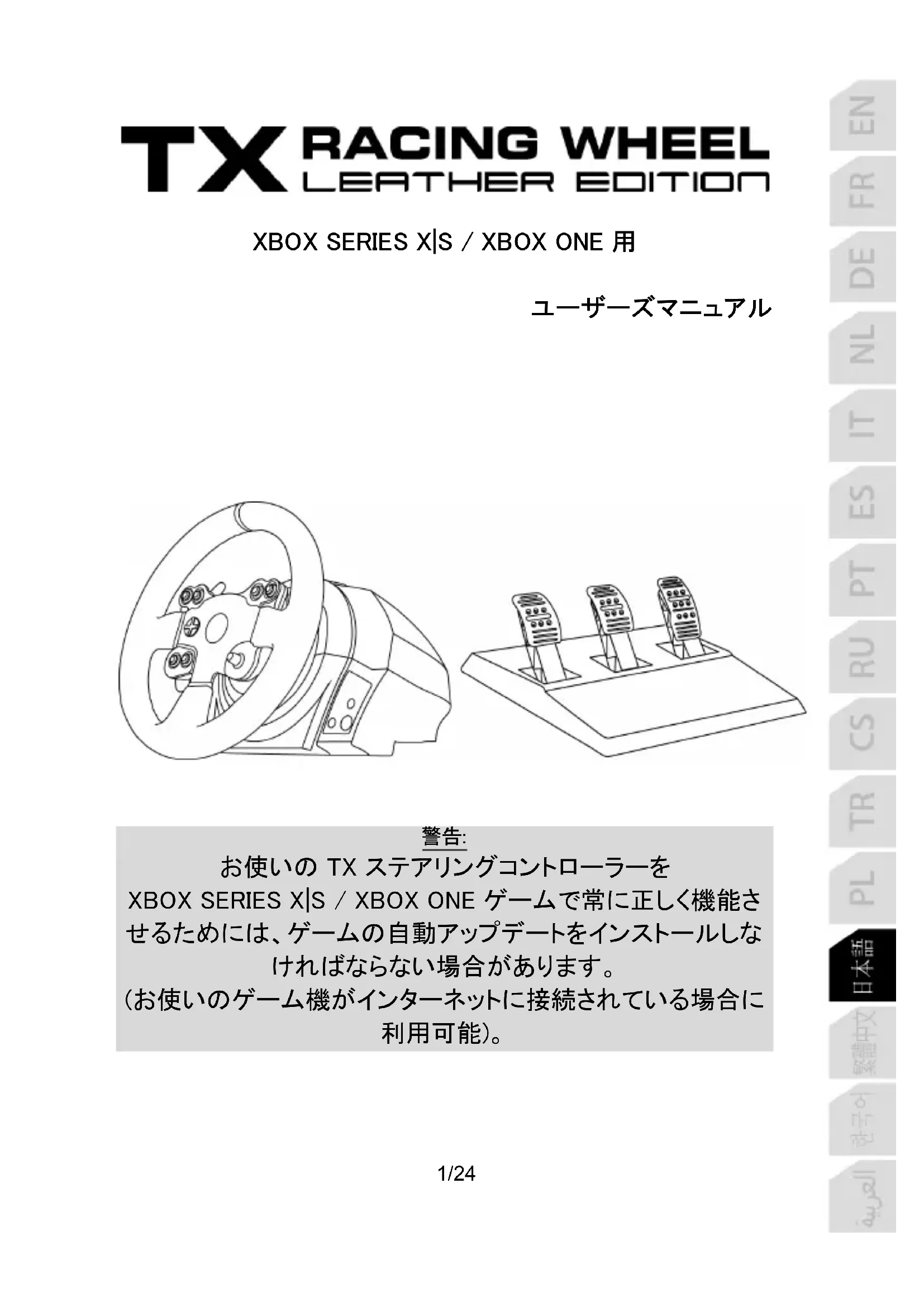

XBOX SERIES X|S / XBOX ONE 用

ユーザーズマニュアル

お使いの TX ステアリングコントローラーを

XBOX SERIES X|S / XBOX ONE ゲームで常に正しく機能させるためには、ゲームの自動アップデートをインストールしなければならない場合があります。

(お使いのゲーム機がインターネットに接続されている場合に利用可能)。

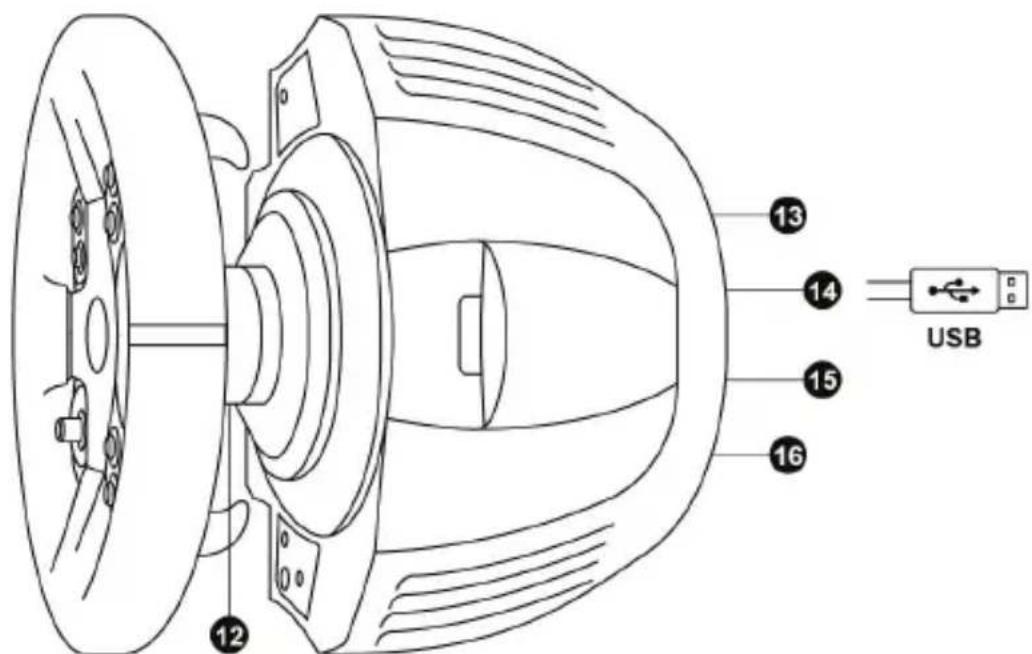

技術仕様

1 ステアリングコントローラーベース
2 ステアリングコントローラー
3 シーケンシャル ギアシフトレバー 2 本 (上下)
4 多方向パッド
5 スイッチ (3 ポジション)
6 MODE ボタン + 赤/緑インジケータランプ

7 Xbox Guide ボタン
8 白インジケータランプ
9 大きなねじ穴（アタッチメントシステムおよび締め付けねじ用）
10 アタッチメントシステム
11 金属製取り付けねじ

12 Thrustmaster クイックリリースシステム
13 主電源コネクター(A または B タイプ) (国によって異なります)

15 ステアリングコントローラー USB ケーブルおよびコネクター
15 ギアボックス用コネクター (別売)
16 ペダルセット用コネクター

ステアリングコントローラーを電源コンセントに接続する前に = まず 最初にお読みください！

ステアリングコントローラーの電源は、ご購入いただいた国によって異なります。 主電源には以下のタイプがあります。

電源内蔵型:

*電源ユニットがステアリングコントローラーのベース部に内蔵されており、A タイプのコネクターを搭載しています。

*220～240V 主電源ケーブル = 220～240V の電源コンセント専用です。

100～130V のコンセントに、220～240V ケーブルを絶対に接続しないでください！ 絶対に、このケーブルを主電源アダプターに接続しないでください。

電源内蔵型:

*電源ユニットがステアリングコントローラーのベース部に内蔵されており、A タイプのコネクターを搭載しています。

*100～125V 電源ケーブル = 100～125V の電源コンセント専用です。

220～240V のコンセントに、100～125V ケーブルを絶対に接続しないでください！ 絶対に、このケーブルを主電源アダプターに接続しないでください。

重要：本ステアリングコントローラーをご使用になる地域の電源コンセントの電圧が分からない場合は、必ず管轄の電力会社などにお確かめください。

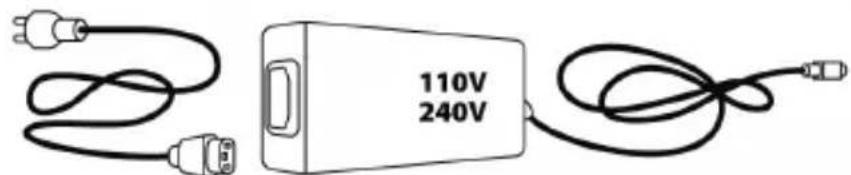

外部電源型:

* 外部電源ユニットがステアリングコントローラーのベース部に接続されており、B タイプのコネクターを搭載しています。

* 主電源ケーブル = 110～240V のすべての電圧に対応。

警告

ご使用の前に、必ずこのユーザーズマニュアルをお読みください。お読みになった後は、いつでも見られる場所に大切に保管してください。

警告 - 感電

* 本製品は湿気・ホコリの多い場所や、直射日光のあたる場所で保管しないでください。

* 接続手順に正しくしたがってください。

* コネクターやケーブルを、ねじったり引っ張ったりしないでください。

* 本製品やコネクターをぬらさないでください。

* 本製品をショートさせないでください。

* 分解や改造は絶対にしないでください。本製品を火の中に投棄したり、高温にさらしたりしないでください。

* ステアリングコントローラー付属の電源ケーブル以外は使用しないでください。

* 電源ケーブルやコネクターが破損していたり、裂けていたり、断線している場合は絶対に使用しないでください。

* 電源ケーブルの片方コンセントにしっかり差し込まれており、もう片方がステアリングホイールのベース部背面のコネクターに接続されていることをご確認ください。

* 本体を分解しないでください。内部にユーザーが交換できる部品はありません。メーカー、指定代理店、または資格のある技術者にサービスを依頼してください。

*メーカー指定のアタッチメント/アクセサリー以外は使用しないでください。

* ステアリングホイールの動作に異常（変なにおいや音、過度な発熱など）が発生したときは、使用をただちに中止し、電源ケーブルをコンセントから抜き、他のケーブルもすべて抜いてください。

* 本製品を長期間使用しない場合には、主電源アダプターをコンセントから抜いてください。

排気口

ステアリングホイールベースの通気口を塞がないようにしてください。最適な換気を行うために、以下の点に注意してください。

*ベース部を、壁面から少なくとも 10cm 以上離してください。

* ベース部を狭いスペースに置かないでください。

*ベース部をふさがないでください。

* 排気口にホコリがたまらないようにしてください。

ペダルセットは、裸足もしくは靴下しか着用していない状態で絶対に使用しないでください。安全のため、必ず靴を着用してください。

THRUSTMASTER® は、靴を着用せずにペダルセットを使用したことによって生じたいかなるケガについても一切責任を負いません。

警告 - フォースフィードバック、および繰り返しの動きによる負傷の可能性

フォースフィードバック対応ステアリングコントローラーを使ったゲームプレイは、筋肉や関節の痛みなどの症状を引き起こす恐れがあります。そのようなリスクを回避するため、以下をお守りください:

* 長時間のプレイは避けてください。
*1 時間ごとに 10～15 分の休憩をとるようにしてください。
* 手、手首、腕、足を始めとする身体の部位に疲れや痛みを感じたときはプレイをただちに中止し、再開する前に数時間の休憩をとるようにしてください。
* 休憩後にプレイを再開しても、上記の症状や痛みがとれない場合は、プレイを中止して医師に相談してください。
* 本製品は、お子様の手の届かない場所で使用してください。

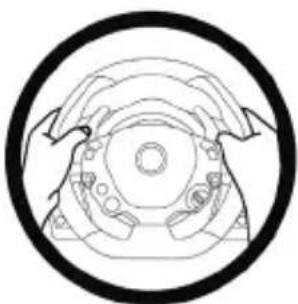

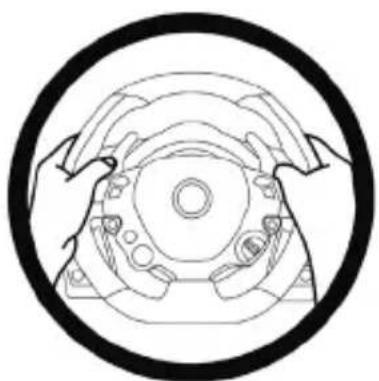

* ゲームプレイ中は常に、ステアリングホイールの正しい位置に両手を置いて使用してください。ステアリングホイールから両手を完全に離さないでください。
* ゲームプレイ中は、ペダルの下およびペダルセット付近に指を絶対に置かないでください。
* 調整中およびゲームプレイ中は、絶対に手や腕をステアリングホイールのすき間に置かないでください。
* ステアリングホイールのベース部が、マニュアルの指示通りに正しく取り付けられていることをご確認ください。

重量注意

本製品の対象年齢は 16 歳以上です。

本製品を、自分や人に落とさないようにご注意ください。

正

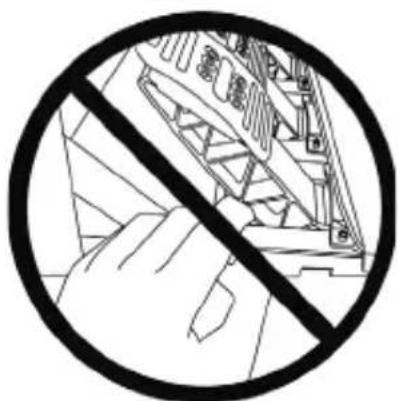

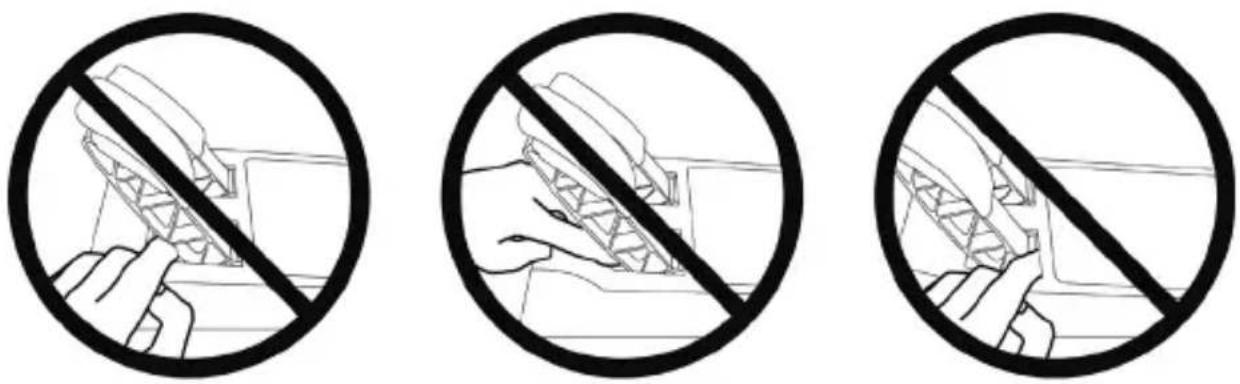

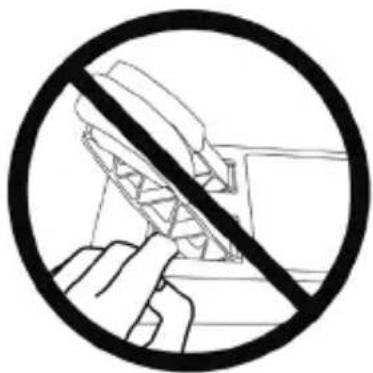

警告 - ペダル挟まれ危険 (プレイ時)

* ペダルセットは、お子様の手の届かない場所で使用および保管してください。
*プレイ中は、ペダルの両サイド付近に指を絶対に置かないでください。
*プレイ中は、ペダルの後方ベース付近に指を絶対に置かないでください。
*プレイ中は、ペダルのフロントベース付近に指を絶対に置かないでください。

危険

警告 - ペダルセット挟まれ危険 (非プレイ時)

* ペダルセットは、子供の手が届かない安全な場所に保管してください。

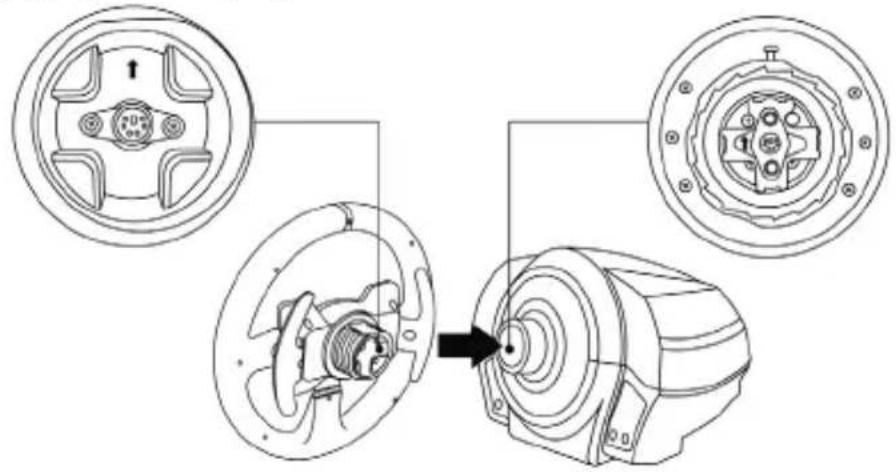

ステアリングホイールをベースに取り付ける

矢印を使って、コネクターの位置を合わせます。

ベース (1) コネクター: 上向き矢印

ステアリングコントローラー (2) コネクター: 上向き矢印

コネクターを正しい位置にセットしたら、Thrustmaster クイックリリース (12) デバイスのリングを、ステアリングホイール (2) の位置を固定しながら反時計方向に回すだけです。

次に、リングをできるだけきつく締めます。リングの位置を固定した状態で、ステアリングホイールを時計方向に回してください。

ステアリングホイールを取り付けたら、180° 回転させることで（ステアリングホイールを正面から見たとき、ロゴが逆さになります）、Thrustmaster クイックリリース（12）デバイス上の小さな取り付けねじにアクセスできます。大きなプラスドライバーで、小さな取り付けねじを時計方向に回して締めます（締めすぎ注意）。

(プラスドライバーで) 小さな取り付けねじを締める際には、カの入れすぎにご注意ください！

少しでも抵抗を感じたら、それ以上ねじを回さないでください。

ステアリングコントローラーを取り付ける

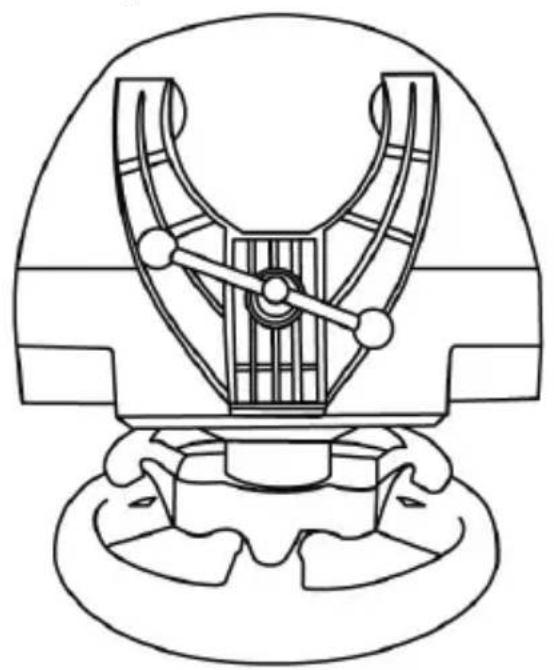

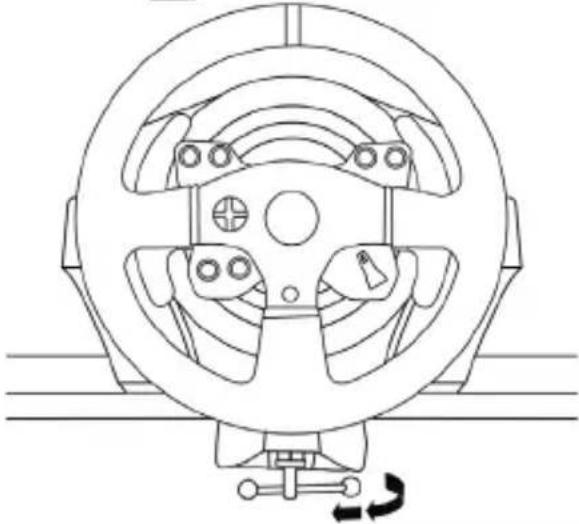

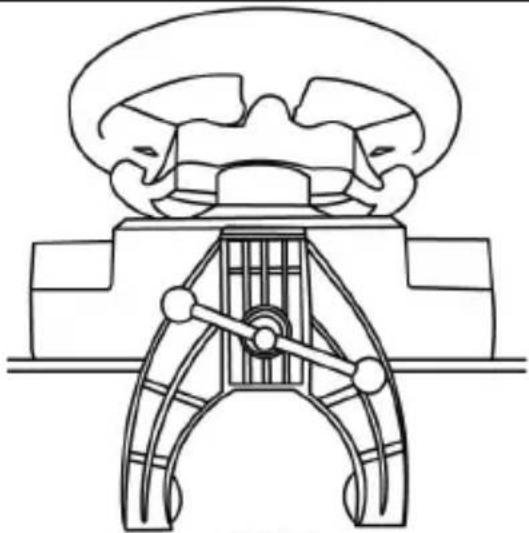

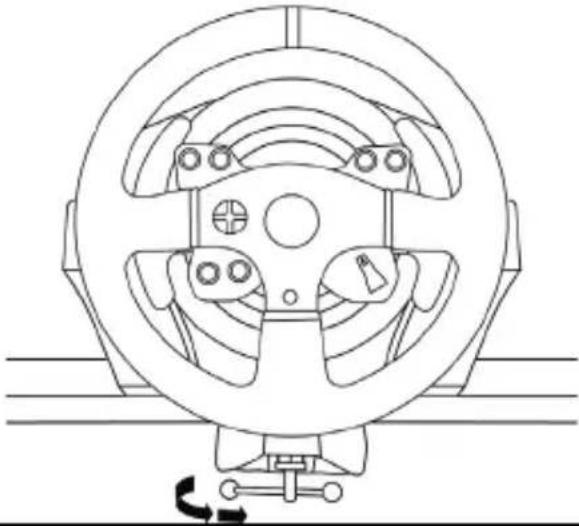

ステアリングコントローラーをテーブルまたは机に取り付ける

1. ステアリングコントローラーを、テーブルなど平らで水平かつ、安定した場所に置きます。
2. アタッチメントシステム (10) に締め付けねじ (11) を差し込み、ねじを反時計方向に回して、ステアリングコントローラー底面の大きなねじ穴 (9) に締め込みます（デバイスがしっかりと固定されるまで）。

正誤

警告: 絶対に、アタッチメントシステムを取り付けずにねじだけを閉めないでください! (ステアリングコントローラーが損傷する恐れがあります)

取り付け/取り外し	方向
締めるとき:反時計回りにねじを回す
取り外すとき:時計回りにねじを回す

ステアリングコントローラーのベースをコックピットに取り付ける

1. ステアリングコントローラーのベースを、コックピットの上に置きます。

2. 2 本の M6 ねじ（付属していません）をコックピットに通し、ステアリングコントローラー底面の 2 つの小さなねじ穴に差し込みます。

重要: 使用する M6 ねじの長さが、コックピットの厚さ 12 mm を超えないようにしてください。それよりも長いねじを使用すると、ステアリングコントローラーの内部部品が破損する恐れがあります。

1. 必要であれば、大きなねじ穴に締め付けねじを差し込んで、標準アタッチメントシステムを取り付けてください。

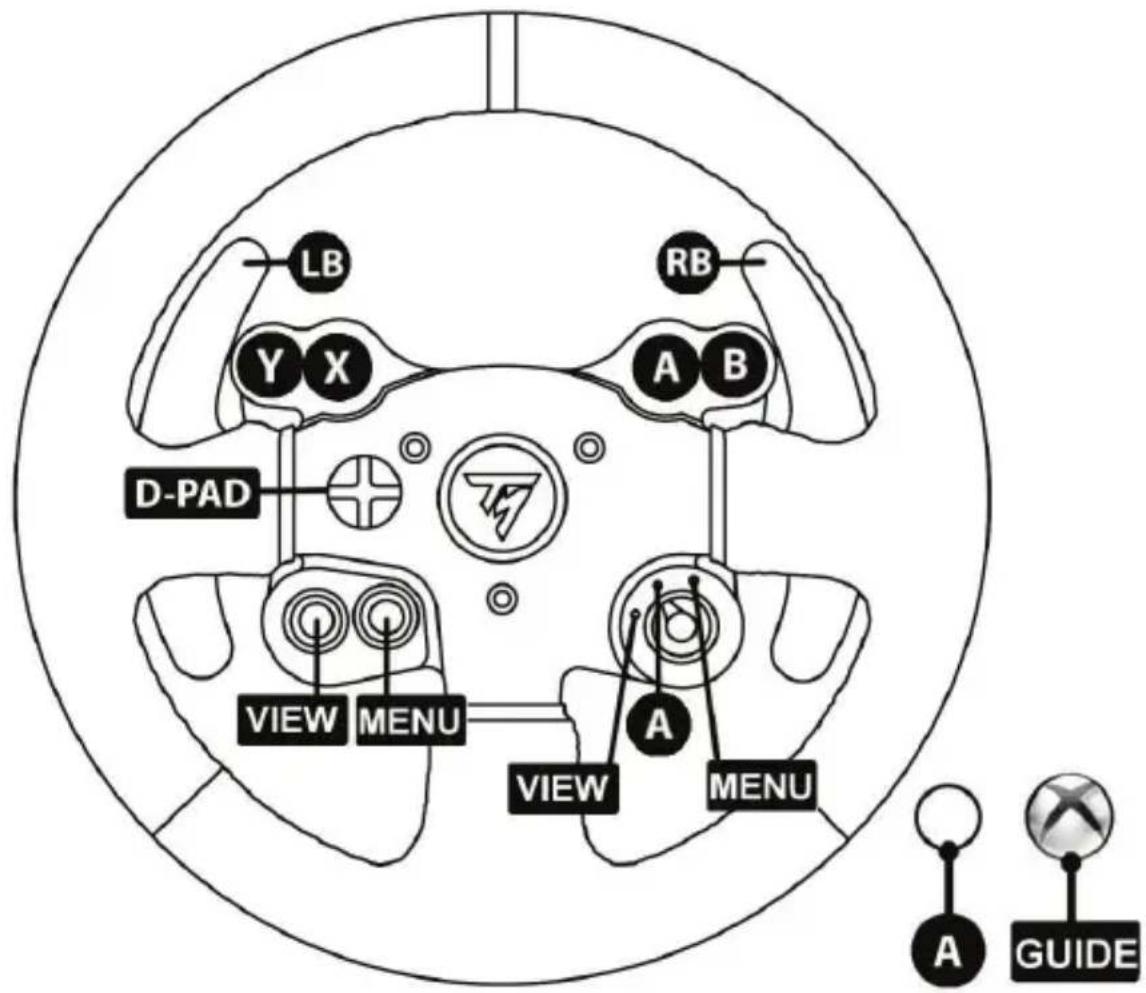

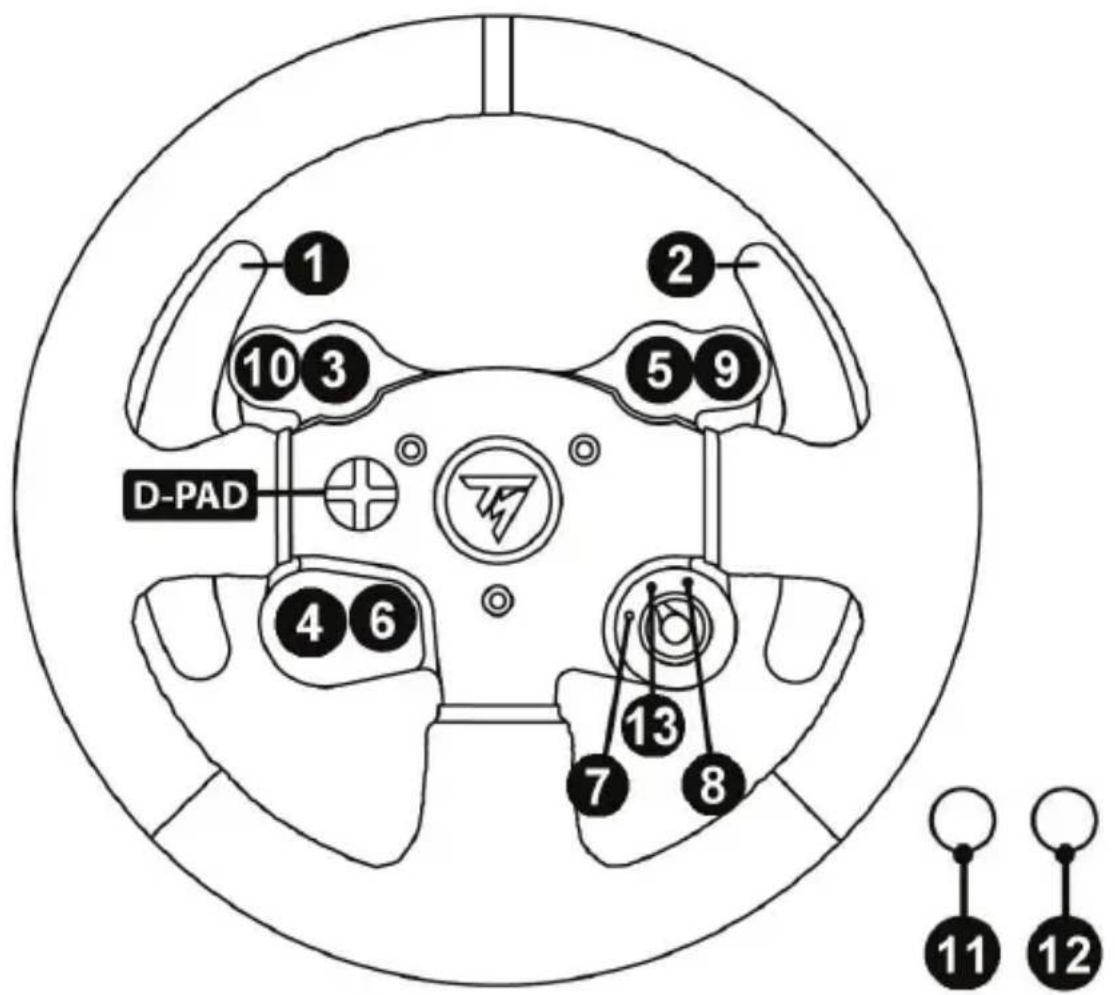

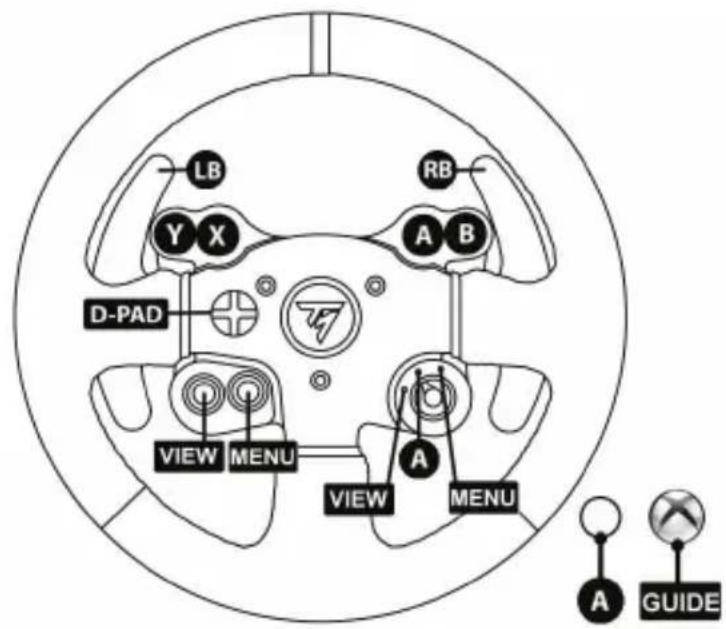

XBOX SERIES X|S / XBOX ONE マッピング

PC マッピング

ステアリングコントローラーのファームウェアのアップデート

ステアリングコントローラーのベース部に搭載されているファームウェアは、製品機能の改良・強化が図られた最新ファームウェアにアップデートすることが可能です。

お使いのステアリングコントローラーに現在インストールされているファームウェアのバージョンを表示し、必要に応じてアップデートするには、PC から以下のサイトにアクセスしてください:https://support.thrustmaster.com。[ステアリングホイール] - [TX Racing Wheel LEATHER Edition] をクリックして、[ファームウェア] を選択し、ダウンロードおよびセットアップ手順にしたがってください。

ステアリングコントローラーを XBOX SERIES X|S / XBOX ONE 用にセットアップする

1. ペダルセットを、ステアリングコントローラーのベース部背面にあるコネクター (16) に接続します。
2. 電源ケーブルを、ステアリングコントローラーのベース部背面にあるコネクター (13)に接続します。
3. 電源ケーブルを正しい電圧のコンセントに差し込みます。

詳しくは本マニュアル3ページの「ステアリングコントローラーを電源コンセントに接続する前に」の項をご参照ください。

1. ステアリングコントローラーの USB コネクター (14) を、ゲーム機本体のいずれかの USB ポートに接続します。

これでレースの準備が整いました！

ステアリングコントローラーとペダルセットの自動調整

ステアリングコントローラーを電源コンセントにつなげて、ステアリングコントローラーのUSB コネクターをゲーム機に接続すると、ステアリングホイールの自動調整が実行されます。

自動調整では、ステアリングホイールが左右方向に合計 900° すばやく回転し、最後にセンターで停止します。

警告:

自動調整が行われている間は、絶対にステアリングコントローラーに触れないでください！

(調整が正しく行われなかったり、ケガをしたりする恐れがあります)

ペダルセットの自動調整

ステアリングコントローラーがゲーム機に接続されている状態、もしくはゲームプレイ中は、絶対にペダルセットをステアリングコントローラーのベース部に接続（またはベース分から取り外し）しないでください。調整が正しく行われない場合があります。

ペダルセットは必ず、ステアリングコントローラーをゲーム機に接続する前に、ステアリングホイールに接続してください。

ステアリングホイールの調整が完了してゲームが起動した後、ペダルを数回踏むとペダルは自動的に調整されます。

警告:

ステアリングホイールの自動調整が行われている間、およびゲームのローディング中は絶対にペダルを踏まないでください！

(調整が正しく行われない恐れがあります)

ステアリングコントローラーやペダルセットが正しく動作しない、あるいは調整が正しくないと思われる場合:

ゲーム機の電源を切り、ステアリングコントローラーを完全に取り外してから、(主電源ケーブルとペダルセットを使って)すべてのケーブルを接続し直します。次に、ゲーム機とゲームを再起動します。

内部温度センサー

ステアリングコントローラーのベース部分には、安全のための温度センサーが搭載されています。

本体内の温度が高くなりすぎると、ステアリングコントローラーが突然シャットダウンする場合があります。

そのような場合、次の手順を実行してください。

• 本製品の電源ケーブルと SB コネクターを取り外します。
• ステアリングコントローラーのベース部分が冷えるまでしばらく待ちます。
• 電源ケーブルと USB ケーブルをつなぎ直します。

MODE ボタンおよびインジケータランプ (6)

ペダルセット用 MODE ボタン

アクセルとクラッチペダルは電子的にスワップできます。

スワップを行う場合は、MODE ボタン (6) を 2 秒間押し続けます。

ペダルのスワップ状態は、ステアリングコントローラーの内蔵メモリに保存されます。

アクセルとクラッチペダル	MODE インジケータランプ (6)の色
ノーマル	赤
スワップ	緑

MODE ボタンに関するその他の情報

MODE ボタンとインジケータランプについての詳細は、以下を参照してください https://support.thrustmaster.com。[ステアリングホイール] - [TX Racing Wheel LEATHER Edition] をクリックして、[マニュアル] または [FAQ] を選択してください。

ヘルプ ファイルとよくある質問（本マニュアルには含まれていません）

URL https://support.thrustmaster.com にアクセスし、[ステアリングホイール] - [TX Racing Wheel LEATHER Edition] をクリックし、マニュアルまたは FAQ を選択してください。

1 円錐型ストッパー用金属サポート (通常は取り付け無し)
2 円錐型ストッパー
3 金属サポート用の取り付けねじ

4 2.5mm アレンキー（付属）
5 円錐型ストッパーの位置調整ナット

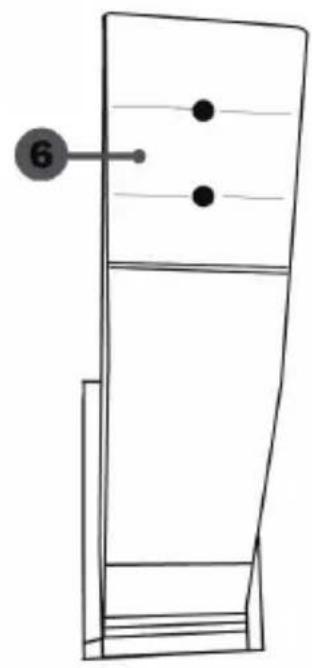

6 ペダルアーム

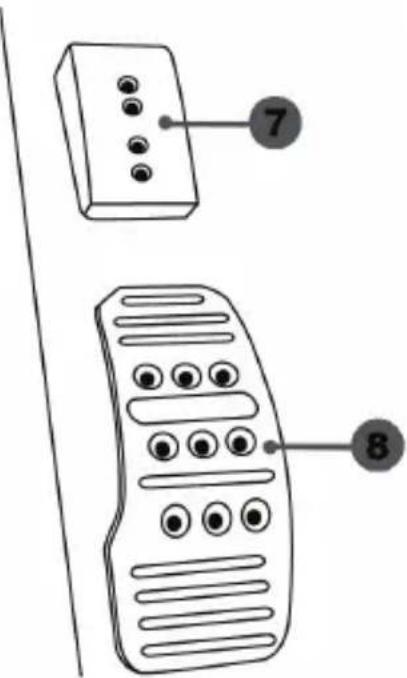

7 プラスチックヘッドサポート

8 金属ペダルヘッド

警告

本製品を使用する前に、必ず本指示書を読み込んで保管するようにしてください。

安全のため、絶対にペダルセットを裸足や靴下のみの状態で使用しないでください。

THRUSTMASTER®は、靴を履かずにペダルセットを使用したことにより生じたいかなる怪我についても一切責任を負いません。

警告 - ゲームセッション中のペダルセットによる挟み込みハザード

* ペダルセットはお子様の手が届かない場所に保管してください。
*ゲームセッション中、ペダルの横またはその付近には絶対に指を置かないでください。
*ゲームセッション中、ペダルのリアベースまたはその付近には絶対に指を置かないでください。
*ゲームセッション中、ペダルのフロントベースまたはその付近には絶対に指を置かないでください。

禁止

• ホイールがコンソールまたは PC に接続されている状態で、もしくはゲームセッション中にホイールのベースにペダルセットを接続/切断しないでください。キャリブレーションで問題が発生する恐れがあります。
  = 必ずホイールをコンソールまたは PC に接続する前にペダルセットをホールに接続するようにしてください。
• ホイールのセルフキャリブレーションが完了してゲームが開始された状態でペダルを数回押すと、ペダルが自動的にキャリブレーションされます。
• ホイールのセルフキャリブレーション中、もしくはゲームの起動時には絶対にペダルを押さないでください。キャリブレーションで問題が発生する恐れがあります。
• ペダルが正しく機能していない、または正しくキャリブレーションされていない場合は、コンソールの電源をオフしてホイールを完全に切断してください。それからすべてのケーブル（電源ケーブルとペダルセットケーブルを含む）を再接続してコンソールの電源を入れ、ゲームを再開します。

コックピットにペダルセットを取り付ける

• ペダルセットの下面に空いている小さなねじ穴を使ってペダルセットを取り付けます。
• M6 のねじ（付属無し）を 2 個使ってコックピットのペダルサポートプレートをペダルセットの裏面に位置する小さなねじ穴に固定します。

重要：2 個の M6 ねじの長さがコックピットペダルサポートプレート+10mm の厚さを超えないようにしてください。ペダルセットの内部部品を損傷する恐れがあります。

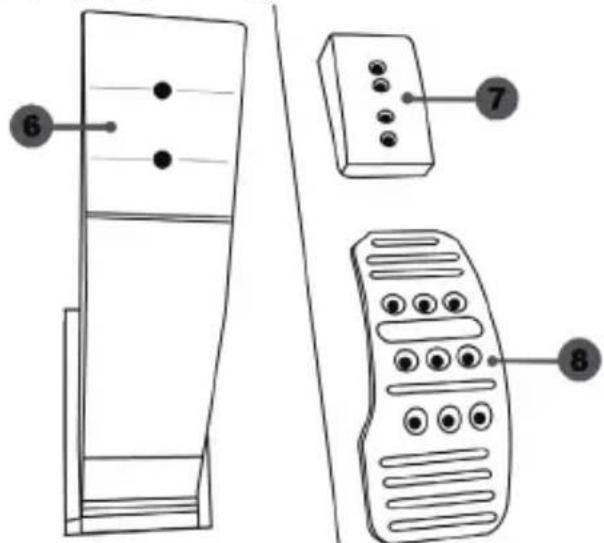

ペダルセットを調整する

3 つのペダルにはそれぞれ以下が含まれています。

- 複数の貫通穴付きの金属ヘッド (8) （アクセサレーターは 9 個、ブレーキは 6 個、クラッチは 6 個）

-4 つの貫通穴付きのプラスチックヘッドサポート (7) （ヘッドとアームの間に配置）

- 2 個の貫通穴付きのペダルアーム (6)

注意：キャリブレーション問題の発生を防ぐため、ペダルセットの調整を行う前に必ずホイールの USB ケーブルをコンソールまたは PC から取り外すようにしてください。

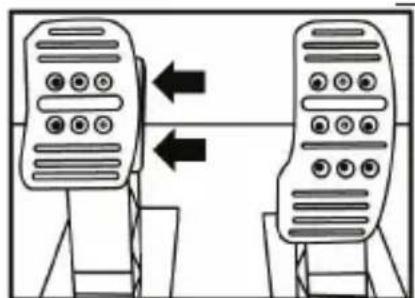

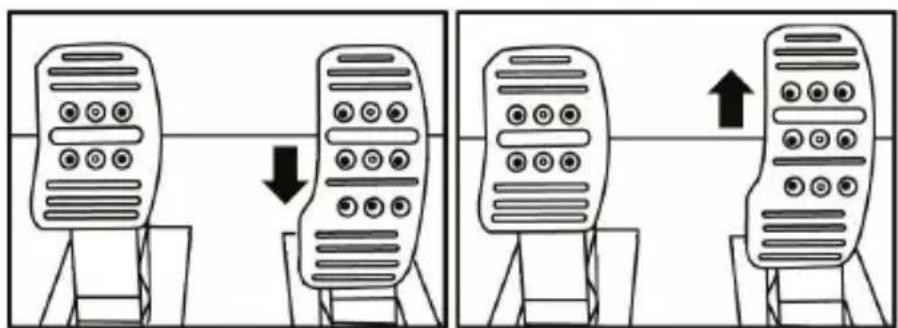

アクセラレーターペダルの高さを調整する

- 付属の 2.5mmアレンキー (4) を使用し、金属ヘッド (8) とそのサポート (7) を固定している 2つのねじを緩めます。

- お好みの高さを選択した後、金属ヘッド (8) とそのサポート (7) がしっかりと固定されるようにねじを締めなおします。

• 付属の 2.5mmアレンキー (4) を使用し、金属ヘッド (8) とそのサポート (7) を固定している 2つのねじを緩めます。
• お好みの位置（左、中央、または右）を選択した後、金属ヘッド (8) とそのサポート (7) がしっかりと固定されるようにねじで締めなおします。

ブレーキペダルの説明例：

• ブレーキペダルでは 3 つ
• クラッチペダルでは 3 つ

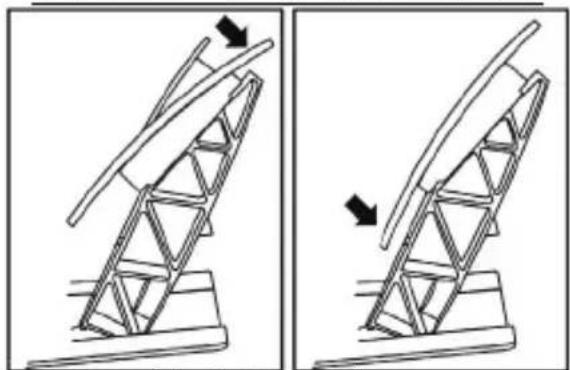

ペダルの傾きを調整する

• 付属の 2.5mmアレンキー (4) を使用し、金属ヘッド (8) とそのサポート (7) を固定している 2つのねじを緩めます。
• プラスチックヘッドサポート (7) を 180 度回転させた後、金属ヘッド(8) とそのサポート (7) がしっかりと固定されるようにねじを締めなおします。

アクセラレーターパネルの説明例：

• ブレーキペダルでは 2 つ
• クラッチペダルでは 2 つ

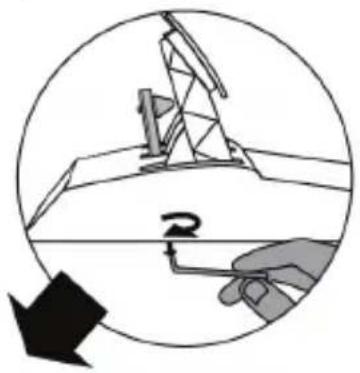

円錐型ストッパーを取り付ける（「円錐型ゴム製ブレーキ」モッド）

本変更（モッド）は必須ではないため、デフォルトでは取り付けられていません。これはつまり、モッドが取り付けられていなくてもブレーキペダルは問題なく機能することを意味します。

このモッドでは、ブレーキした際に違った感覚と抵抗を経験することができます。取り付けるかどうかはユーザーの好み次第になります。

- 円錐型ストッパー (2) を金属サポート (1) にねじで固定します。

- 底面に位置調整ナット (5) を締め込みます（円錐型ストッパーのねじスレッドへ）。

- ブレーキペダルのアームの後ろにユニットを配置します。

- 2.5mm アレンキー (4) を使用し、ペダルセットの下面に位置する小さな中央ねじ穴にユニットをと取り付けねじ (3) で固定します。

これで、「円錐型ゴム製ブレーキ」が取り付けられました！

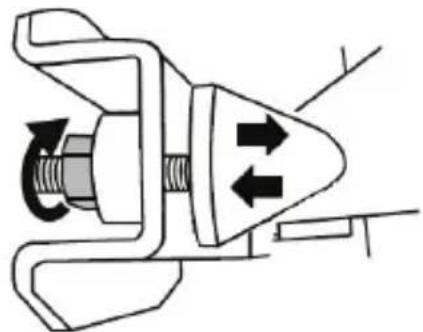

ブレーキペダルの移動範囲と抵抗力を調整する

ナット（5）を少し緩ませて円錐型ストッパー（2）をペダルアームの後ろに近づけることでブレーキペダルの抵抗力を強くすることができます（必要に応じて14mmレンチまたはプライヤーを使用してナットを締めて選択した位置を保持させます）。円錐型ストッパーがペダルアームの後ろに近いほど、抵抗力は大きくなります。

注記：円錐型ストッパーがブレーキペダルアームの後ろに非常に近い場合、最大キャリブレーション値に到達することが難しくなる場合があります。そのような場合：

* ゆっくりと、最大値に到達するようにブレーキペダルを強く押します（必要な場合は、ペダルの上に数秒だけ軽く立つようにします）。それからプレッシャーをリリースします。もしくは、
* 円錐型ストッパーをブレーキペダルの後ろから離れるように少し移動させます。

著作権

©2021 Guillemot Corporation S.A. All rights reserved. Thrustmaster® は、Guillemot Corporation S.A. の登録商標です。その他、本書に記載の登録商標およびブランド名は、それぞれの所有権者に帰属します。本書に含まれるイラストには法的拘束力はありません。本書に含まれる内容、設計および仕様は、事前の通告なしに変更される場合があり、また、各国で異なる場合があります。

環境保護推獎

国内の電気電子機器のリサイクル法を遵守してください。

リサイクルのための廃機器の収集地点や廃棄方法についての詳細は、お住まいの地域の自治体までお問い合わせください。

この情報は大切に保管してください。色や形状は実際の製品と異なる場合があります。

本製品をご使用になる前に、プラスチック留め具や粘着テープなどはすべて取り除いてください。
