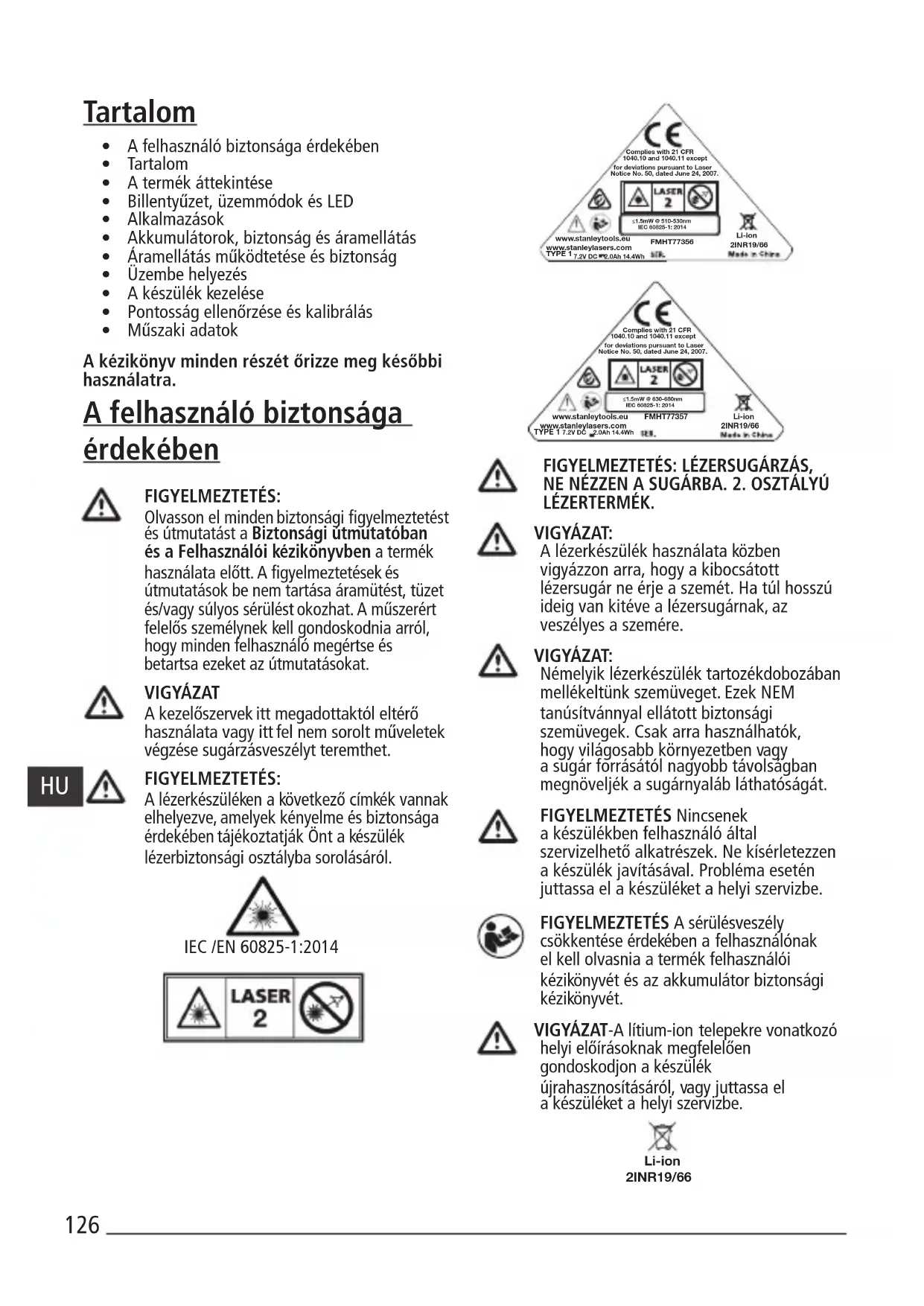

HASZNÁLATI ÚTMUTATÓ FatMax FMHT77356 STANLEY

• Afelhasználó biztonsága érdekében

• Billentyűzet, üzemmódok és LED

• Akkumulátorok, biztonság és áramellátás

• Áramellátás működtetése és biztonság

• Pontosság ellenőrzése és kalibrálás

• Műszaki adatok Akézikönyv minden részét őrizze meg későbbi használatra. Afelhasználó biztonsága érdekében FIGYELMEZTETÉS: Olvasson el minden biztonsági gyelmeztetést és útmutatást aBiztonsági útmutatóban és aFelhasználói kézikönyvben atermék használata előtt. Agyelmeztetések és útmutatások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat. Aműszerért felelős személynek kell gondoskodnia arról, hogy minden felhasználó megértse és betartsa ezeket az útmutatásokat. VIGYÁZAT Akezelőszervek itt megadottaktól eltérő használata vagy itt fel nem sorolt műveletek végzése sugárzásveszélyt teremthet. FIGYELMEZTETÉS: Alézerkészüléken akövetkező címkék vannak elhelyezve, amelyek kényelme és biztonsága érdekében tájékoztatják Önt akészülék lézerbiztonsági osztályba sorolásáról.

IEC /EN 60825-1:2014

FIGYELMEZTETÉS: LÉZERSUGÁRZÁS, NE NÉZZEN ASUGÁRBA. 2. OSZTÁLYÚ LÉZERTERMÉK. VIGYÁZAT: Alézerkészülék használata közben vigyázzon arra, hogy akibocsátott lézersugár ne érje aszemét. Ha túl hosszú ideig van kitéve alézersugárnak, az veszélyes aszemére. VIGYÁZAT: Némelyik lézerkészülék tartozékdobozában mellékeltünk szemüveget. Ezek NEM tanúsítvánnyal ellátott biztonsági szemüvegek. Csak arra használhatók, hogy világosabb környezetben vagy asugár forrásától nagyobb távolságban megnöveljék asugárnyaláb láthatóságát. FIGYELMEZTETÉS Nincsenek akészülékben felhasználó által szervizelhető alkatrészek. Ne kísérletezzen akészülék javításával. Probléma esetén juttassa el akészüléket ahelyi szervizbe. FIGYELMEZTETÉS Asérülésveszély csökkentése érdekében afelhasználónak el kell olvasnia atermék felhasználói kézikönyvét és az akkumulátor biztonsági kézikönyvét. VIGYÁZAT-Alítium-ion telepekre vonatkozó helyi előírásoknak megfelelően gondoskodjon akészülék újrahasznosításáról, vagy juttassa el akészüléket ahelyi szervizbe. 2INR19/66 Li-ion127 Atermék áttekintése Aábra - Lézerkészülék

1. Lézerablak/Nyílás

2. Billentyűzet kapcsolója

3. Áramellátás/ingazár kapcsolója

4. Egyenáramú tápellátás aljzata

B ábra - Áramellátás/Szállítási rögzítés

6. 1/4-20 és 5/8-11 menetes foglalat

C ábra - Billentyűzet és Lézer üzemmódok

7. Akkumulátor/Áramellátás

8. Sugáraktiváló gomb

9. Impulzus üzemmód aktiváló gombja

10. Impulzus üzemmód/Szintezési tartományon

kívüli állapotot jelző LED D ábra - Asugár opciói E ábra - Vízszintes sugár keresztirányú helyzetbeállításának pontossága F ábra - Vízszintes sugár hosszanti helyzetbeállításának pontossága G ábra - Függőleges sugár pontossága H ábra - Függőleges sugár 90° pontossága Billentyűzet, üzemmódok és LED Áramellátás/ingazár kapcsolója (B ábra) Áramellátás BE/Ingazár ki/Önszintezés be Áramellátás KI/Ingazár be

• Alézerkészülék bekapcsolásához állítsa akapcsolót nyitott állásba

• Alézerkészülék kikapcsolásához állítsa akapcsolót zárt állásba Üzemmódok Alézersugár üzemmódjai Asugár kongurálásához lásd aC és D ábrát. Önszintezés (B ábra)

• Alézerkészüléken az ingazárat nyitott / BE állásba kell állítani, hogy az önszintezés működjön, amikor akészülék 4°-nál alacsonyabb helyzetbe van állítva. Szintezési tartományon kívül (B ábra)

• Ha alézerkészüléket 4°-nál magasabb helyzetbe állítják, nem tud önszintezést végezni, és alézersugár villog. Billentyűzet-impulzus gomb Impulzus mód be- és kikapcsoló gombja (Lásd a ábrát) Az impulzus mód aktiválásához nyomja meg a gombot. (Lásd a 9. ábrát) Impulzus mód LED/Szintezési tartományon kívüli állapotot jelző működés (Lásd a 10ábrát) LED KI

1. Impulzus mód KIKAPCSOLVA/ Akészülék

alézerkészülék önszintezési tartományon belül van. (<4 °) ALED PIROSAN VILLOG

3. Alézerkészülék SZINTEZÉSI TARTOMÁNYON

KÍVÜL van, asugár villog. (Az IMPULZUS MÓD akezdeti állapotbeállítástól függően lehet BEKAPCSOLVA vagy KIKAPCSOLVA.) Billentyűzet-akkumulátor gomb Akkumulátor szintjelzőjének gombja (Lásd a ábrát) Akkumulátor üzemidejét jelző LED (Lásd a

1. Akkumulátor üzemideje >25%

2. Akkumulátor üzemideje <25%

3. Tölteni kell az akkumulátort. Alézersugár lezár.HU

Alkalmazások Függőleges átvitel

• Függőleges lézersugár használatával hozzon létre egy függőleges referenciasíkot.

• Annak érdekében, hogy akívánt tárgy(ak) függőleges(ek) legyen(ek), úgy helyezze el őket, hogy afüggőleges referenciasíkkal egy vonalban legyenek. Vízszintes átvitel

• Vízszintes lézersugár használatával hozzon létre egy vízszintes referenciasíkot.

• Annak érdekében, hogy akívánt tárgy(ak) vízszintes(ek) legyen(ek), úgy helyezze el őket, hogy avízszintes referenciasíkkal egy vonalban legyenek. Derékszög

• Függőleges és vízszintes lézersugarak használatával hozzon létre egy pontot, ahol akét sugár egymást keresztezi.

• Annak érdekében, hogy akívánt tárgy(ak) derékszögű(ek) legyen(ek), úgy helyezze el őket, hogy mind afüggőleges, mind avízszintes lézersugárral egy vonalban legyenek. Akkumulátorok, biztonság és áramellátás FIGYELMEZTETÉS: Olvasson el minden biztonsági gyelmeztetést és útmutatást amellékelt Biztonsági útmutatóban és aFelhasználói kézikönyvben atermék használata előtt. Agyelmeztetések és útmutatások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat. Aműszerért felelős személynek kell gondoskodnia arról, hogy minden felhasználó megértse és betartsa ezeket az útmutatásokat.

• Előzze meg akészülék véletlen beindulását. Ügyeljen arra, hogy akapcsoló kikapcsolt állásban legyen, amikor akezébe veszi vagy hordozza akészüléket. Ha akészüléket úgy hordozza, hogy az ujja akapcsolón van, ill. bekapcsolt készüléket helyez áram alá, azzal balesetet okozhat.

• Alézerkészülék csak amellékelt töltőnek az egyenáramú tápellátás aljzatára való csatlakoztatásával tölthető, lásd az A4 ábrát(Tápellátás: Huntkey, HKA03612030- 8C típus) Az atöltő, amelyik alkalmas az egyik típusú akkumulátor töltésére, amásik akkumulátortípusnál tüzet okozhat.

• Alézerkészülékben beépített és tölthető lítium-ion akkumulátor van, amely afelhasználó által nem cserélhető és nem szervizelhető. Ne próbáljon másfajta akkumulátort használni, mert az sérülést vagy tüzet okozhat.

• Amikor nem használja akészüléket, tartsa távol minden fémes tárgytól, például tűzőkapocstól, érmétől, akulcsoktól, szögtől, csavartól és minden más apró fémtárgytól, amely az érintkezőket rövidre zárhatná. Az akkumulátor pólusainak rövidre zárása égési sérülést vagy tüzet okozhat. Amikor nem használja akészüléket, az egyenáramú tápellátás aljzatát zárja le amellékelt gumidugasszal.

• Kedvezőtlen körülmények között abeépített akkumulátorokból szivároghat afolyadék, kerülje el avele való érintkezést. Ha véletlenül érintkezésbe került abőrével, öblítse le vízzel. Ha aszemébe folyadék került, ezenkívül forduljon orvoshoz is. Az akkumulátorból kiömlő folyadék irritációt vagy égési sérülést okozhat.

• Ne használja akészüléket, ha sérült vagy át van alakítva. Lítium-ion akkumulátorral táplált sérült vagy átalakított készülék viselkedése kiszámíthatatlan lehet, tüzet, robbanást vagy súlyos sérülést okozhat.

• Az akkumulátort és akészüléket tűztől és szélsőséges hőmérséklettől óvja. 130°C-nál magasabb hőmérséklet robbanást okozhat. Ajavasolt hőmérsékleti értékek megtalálhatók aműszaki adatok táblázatában.

• Alézertermék felhasználó által nem szervizelhető, hiba vagy sérülés esetén el kell juttatnia forgalmazójához vagy egy Stanley garanciális szervizbe. Akészülék karbantartását képzett szakemberrel végeztesse, és csak az eredetivel megegyező cserealkatrészeket használjon fel. Ezzel biztosíthatja akészülék folyamatos biztonságos működését.129

• Kérjük, olvasson el minden idevonatkozó útmutatást és gyelmeztetést amellékelt Akkumulátor biztonság és aLézerbiztonság/ garancia kézikönyvekben. Amikor atermék élettartama lejár, minden helyi előírás betartásával ártalmatlanítsa. Áramellátás működtetése és biztonság Tápellátással kapcsolatos fontos biztonsági útmutatások. MENTSE EL EZEKET AZ ÚTMUTATÁSOKAT: Az Ön készüléke 100-240 VAC @50/60 Hz tápellátással működik. Atöltő használata előtt olvassa el az arra vonatkozó összes biztonsági és gyelmeztető jelölést. FIGYELMEZTETÉS: Áramütés veszélye. Ne engedje, hogy folyadék kerüljön atöltő belsejébe. Ez áramütést okozhat. VIGYÁZAT: Égési sérülés veszélye.

• MEGJEGYZÉS: Bizonyos körülmények között az áram alatt lévő töltő érintkezőit idegen tárgyak rövidre zárhatják. Atöltő üregeitől az áramot jól vezető idegen anyagokat távol kell tartani; ide tartoznak ateljesség igénye nélkül akövetkezők: csiszolás után visszamaradó por, fémforgács, acélgyapot, alumínium fólia és más felgyülemlett fémrészecskék.

• Amikor nem használja atöltőt, mindig húzza ki adugaszát akonnektorból. Tisztítás előtt húzza ki atöltőt akonnektorból. Csak puha és száraz ronggyal tisztítsa.

• NE próbálja aterméket más töltővel tölteni, mint amelyiket hozzá mellékeltük. Atöltőt és abeépített akkumulátort kimondottan egymáshoz terveztük.

• Alézerkészülékéhez mellékelt töltő kizárólag Fatmax lézerkészülék töltésére használható. Minden más célú felhasználása tüzet vagy akár halálos áramütést okozhat. Csak aHUNTKEY HKA03612030-8C típust használja.

• Gyermekek által hozzá nem férhető helyen tárolja.

• Esőtől és hótól óvja atöltőt.

• Atöltőt ne akábelénél, hanem adugaszánál fogva húzza ki akonnektorból. Így kisebb lesz akábel és adugasz sérülésének veszélye.

• Ne helyezzen atöltő tetejére olyan tárgyat, amely abelső hőtermelést túlzottan megnövelheti. Hőt kibocsátó tárgyaktól távolra helyezze atöltőt.

• Soha ne használja atöltőt sérült vezetékkel vagy dugasszal.

• Soha ne használja atöltőt, ha azt erős ütés érte, leesett vagy más módon megsérült. Ilyen esetben juttassa el egyik megbízott márkaszervizbe.

• Ne szedje szét atöltőt; juttassa azt el egy megbízott márkaszervizbe, ha karbantartást vagy javítást igényel.

• Atöltőt 100-240 VAC @50/60 Hz tápellátásra terveztük.

• Ne is próbálja más feszültségen használni.

• További útmutatásokat az akkumulátor biztonsági kézikönyvben talál. Töltési folyamat

1. Dugaszolja atöltőt egy alkalmas aljzatra,

mielőtt alézerkészülékhez kapcsolná.

2. Dugaszolja atöltőkábelt alézerkészülék

hátoldalán lévő töltőbemenetre. TARTSA SZEM ELŐTT: Ha az akkumulátort túl hosszú ideig tartják használaton kívül, lassanként elveszti atöltését. Előfordulhat, hogy aterméket használat előtt fel kell tölteni. Fontos tudnivalók atöltéshez Lehetséges, hogy atöltőt töltés közben tapintással melegnek érzékeljük. Ez természetes jelenség, nem jelent hibát. Az akkumulátor használat utáni lehűlését elősegítendő, ne helyezze atöltőt meleg környezetbe, például fémépületbe vagy szigetelés nélküli utánfutóba. Ha abelső akkumulátor nem megfelelően töltődik: a. lámpával vagy más eszközzel ellenőrizze az aljzatot; b. ellenőrizze, hogy az aljzat kapcsolódik-eegy villanykapcsolóhoz, amely lekapcsolt állapotban megszakítja az áramellátást; c. vigye atöltőt és alézerkészüléket olyan helyre,, ahol akörnyező levegő hőmérséklete kb. 18°C és 24°C között van; d. ha atöltési probléma továbbra is fennáll, juttassa el aszerszámot és atöltőt ahelyi szervizbe.HU

• Ne hűtse atöltőt, ne merítse vízbe vagy más folyadékba. FIGYELMEZTETÉS: Áramütés veszélye. Ne engedje, hogy folyadék kerüljön atöltő belsejébe. Ez áramütést okozhat. VIGYÁZAT: Soha semmilyen okból ne próbálja szétbontani atöltőt. Nincsenek benne felhasználó által szervizelhető alkatrészek. Üzembe helyezés Lézerkészülék

• Helyezze alézerkészüléket lapos és stabil felületre.

• Abekapcsoláshoz aktiválja az önszintező funkciót, állítsa az ingát / szállítási rögzítést nyitott állásba. (B 3 ábra)

• Alézerkészüléket ekkor fejtetőre állított helyzetben kell olyan felületre helyezni, amely amegadott kompenzációs tartományon belül van.

• Asugáraktiváló gomb (C 8 ábra) többszöri lenyomásával és az opciókat átgörgetve válassza ki akívánt sugárkongurációt, ahogyan aD ábra mutatja. Tartozékok felszerelése

• Atartozékot olyan helyre tegye, ahol nem zavarható könnyen, és amérendő terület közepén legyen.

• Állítsa be atartozékot, ahogyan szükséges. Úgy helyezze el, hogy atartozék alja közel vízszintes (alézerkészülék kompenzációs tartományán belül) legyen.

• Az adott tartozék-lézerkészülék kombinációhoz illő rögzítési módon csatlakoztassa alézerkészüléket atartozékhoz. VIGYÁZAT:

• Ne hagyja alézerkészüléket felügyelet nélkül atartozékon, amíg teljesen meg nem húzta arögzítőcsavart. Ennek elmulasztása esetén leeshet és megsérülhet alézerkészülék. TARTSA SZEM ELŐTT:

• Alegjobban bevált gyakorlat, hogy egyik kezünkkel megtámasztjuk alézerkészüléket, mielőtt rátesszük atartozékra, vagy arról levesszük.

• Ha egy céltárgyra helyezi, csak részben húzza meg akötőelemet, állítsa be alézerkészüléket, majd húzza meg teljesen acsavart. Akészülék kezelése TARTSA SZEM ELŐTT:

• Alézerkészülék használata előtt mindig ellenőrizze aműszer pontosságát.

• Alézerkészülék jelzi, amikor kívül van akompenzációs tartományon. Referencia LEDleírása Helyezze el újra alézerkészüléket, hogy közelebb legyen aszinthez.

• Amikor nem használja akészüléket, az ingazárat zárt állásba helyezve kapcsolja ki. Bekapcsolás

• Alézerkészülék bekapcsolásához állítsa az ingát/ aszállításhoz használt zárat nyitott állásba (B 3 ábra).

• Alézerkészülék kikapcsolásához állítsa az ingát/ aszállítási rögzítést zárt állásba.

• Asugáraktiváló gomb (C 8 ábra) többszöri lenyomásával és az opciókat átgörgetve válassza ki akívánt sugárkongurációt, ahogyan aD ábra mutatja. Üzemmódok KIKAPCSOLVA / Zárva (Lásd a

Alézerkészülék KI van kapcsolva, és az inga zárva van. BEKAPCSOLVA / Önszintezés (Lásd a

Alézerkészüléken az ingazár nyitott/ önszintező állásba kerül, amikor akészülék BEvan kapcsolva.

• Alézerkészülékeket önszintezésre terveztük. Ha alézerkészüléket 4°-nál magasabb helyzetbe állítják, nem tud önszintezést végezni, és alézersugár villog. Alézernyalábok villogása azt jelzi, hogy AKÉSZÜLÉK NINCS VÍZSZINTESBEN (VAGY FÜGGŐLEGESBEN), ÉS NEM HASZNÁLHATÓ VÍZSZINTES (VAGY FÜGGŐLEGES) SZINTEZÉSRE. Próbálja vízszintesebb felületre helyezni akészüléket.131 Pontosság ellenőrzése és kalibrálás

• Alézerkészülékeket agyárban hitelesítik, és amegadott pontosságra kalibrálják.

• Ajánlatos az első használat előtt, majd akésőbbiekben rendszeresen ellenőrizni akalibrálást.

• Alézerkészüléket rendszeresen ellenőrizni kell, hogy biztosítsuk pontosságát, különösen precíz elrendezéseknél.

• Apontosság ellenőrzéséhez ahatótávolsághoz legközelebbi, lehető legnagyobb területet/ távolságot használja fel. Minél nagyobb aterület / távolság, annál könnyebb alézerkészülék pontosságát megmérni.

• Azárnak nyitott állapotban kell lennie, hogy alézerkészülék apontosság ellenőrzése előtt önszintezést végezhessen.

• Egyenletes, lapos, stabil, mindkét irányban vízszintes felületre helyezze alézerkészüléket. PONTOSSÁG ELLENŐRZÉSE - VÍZSZINTES SUGÁR, KERESZTIRÁNYÚ HELYZETBEÁLLÍTÁS (E ÁBRA) A készülék keresztirányú helyzetbeállításának ellenőrzéshez két, egymástól 9 m távolságra lévő fal szükséges. Fontos, hogy a kalibrálás ellenőrzéséhez rendelkezésre álló távolság ne legyen kisebb, mint azoknál az alkalmazásoknál használt távolság, amelyekre a készüléket használni fogják.

Tegye a készüléket a 9 m hosszúságú fal végéhez (

Kapcsolja be a lézert.

Vízszintes lézernyaláb megjelenítéséhez.

Fordítsa a készüléket a fal másik vége felé és a szomszédos fallal párhuzamosan.

Legalább 9 m-re jelölje be a lézernyalábon a

Fordítsa el a lézert 180º-kal.

A lézer magasságát úgy állítsa be, hogy a nyaláb középpontja a

pont felett vagy alatt jelölje be

pontot a lézernyaláb mentén (

Mérje le a függőleges távolságot

Ha a mérés eredménye nagyobb, mint a megengedhető távolság

között, amely az alábbi táblázatban a falak közötti távolsághoz meg van adva, a készüléket megbízott szervizzel szervizeltetni kell. A falak közötti távolság Megengedhető távolság

9 m 6 mm 12 m 8 mm 15 m 10 mm PONTOSSÁG ELLENŐRZÉSE - VÍZSZINTES SUGÁR, HOSSZIRÁNYÚ HELYZETBEÁLLÍTÁS (F ábra) A készülék hosszanti kalibrálásának ellenőrzéshez egyetlen egy, legalább 9 m hosszúságú fal szükséges. Fontos, hogy a kalibrálás ellenőrzéséhez rendelkezésre álló távolság ne legyen kisebb, mint azoknál az alkalmazásoknál használt távolság, amelyekre a készüléket használni fogják.

Tegye a készüléket a 9 m hosszúságú fal végéhez (

Kapcsolja be a lézert.

Vízszintes lézernyaláb megjelenítéséhez.

Fordítsa a készüléket a fal másik vége felé és a szomszédos fallal párhuzamosan.

Legalább 9 m-re jelölje be a lézernyalábon a

Vigye át a lézert a fal másik végéhez (

Fordítsa a készüléket ugyanannak a falnak az első vége felé és a szomszédos fallal párhuzamosan.

A lézer magasságát úgy állítsa be, hogy a nyaláb középpontja a

pont felett vagy alatt jelölje be

pontot a lézernyaláb mentén (

Mérje le a távolságot

Ha a mérés eredménye nagyobb, mint a megengedhető távolság

között, amely az alábbi táblázatban a falak közötti távolsághoz meg van adva, a készüléket megbízott szervizzel szervizeltetni kell.HU

A falak közötti távolság Megengedhető távolság

9 m 6 mm 12 m 8 mm 15 m 10 mm PONTOSSÁG ELLENŐRZÉSE - FÜGGŐLEGES SUGARAK (G ÁBRA) A lézer függőleges kalibrálását akkor lehet a legpontosabban ellenőrizni, amikor nagy magasság (9 m az ideális) áll rendelkezésre; egy ember a padlózaton elhelyezi a lézert, a másik pedig a mennyezet közelében jelöli a nyaláb helyzetét. Fontos, hogy a kalibrálás ellenőrzéséhez rendelkezésre álló távolság ne legyen kisebb, mint azoknál az alkalmazásoknál használt távolság, amelyekre a készüléket használni fogják.

Helyezze a lézert a padlózatra, és kapcsolja be mindkét függőleges nyalábot (

Jelölje meg azt a helyet

, ahol a sugárnyalábok kereszteződnek a padlón, megjelölve a pozíciót

is a padlón, valamint megjelölve azt is, ahol a sugárnyalábok a mennyezeten kereszteződnek

. Mindig a nyaláb vastagságának közepét jelölje meg (

Forgassa el a lézert 180 fokkal, majd helyezze át úgy, hogy a nyalábok kereszteződése pontosan a padlózat eredeti jelölésein

Jelölje meg a nyalábok kereszteződésének helyét a mennyezeten

Mérje meg a mennyezeten lévő két jelölés

közötti távolságot. Ha az nagyobb, mint a lentebb megadott értékek, a lézert szakszervizzel szervizeltetni kell. Távolság Falak között Megengedhető távolság Jelölések között 2,5 m 1,5 mm 3,0 m 2,0 mm 4,0 m 2,5 mm 6,0 m 4,0 mm Távolság Falak között Megengedhető távolság Jelölések között 2,5 m 1,5 mm 9,0 m 6,0 mm 90º- OS PONTOSSÁG ELLENŐRZÉSE - FÜGGŐLEGES SUGARAK KÖZÖTT (H ábra) A 90º pontosságának ellenőrzéséhez egy legalább 10 m x 5 m nagyságú nyílt padlózatú terület szükséges. A H ábrán nézze meg a lézerkészülék elhelyezkedését az egyes lépéseknél és a lépésenként készített jelölések elhelyezkedését. Mindig a nyaláb vastagságának közepét jelölje meg.

Egyenletes, lapos, stabil, mindkét irányban vízszintes felületre helyezze a lézerkészüléket (

Kapcsolja be a lézert.

Kapcsolja be a függőleges fénysugaraknak.

Az elülső lézernyaláb mentén jelöljön be három helyet:

lézernyaláb felezőpontjánál van.

Helyezze el a lézert úgy, hogy a lefelé irányuló pont

felett legyen, és az elülső lézernyaláb a

helyet az oldalsó lézernyaláb mentén a készüléktől legalább 3 m-re.

Fordítsa el a lézert az óramutató járásának irányában 90º-kal.

Helyezze el a lézert úgy, hogy a lefelé irányuló pont a

felett legyen, és az elülső lézernyaláb

Az oldalsó lézernyaláb mentén jelöljön be egy

Mérje le a távolságot

Ha a mérés eredménye nagyobb, mint a megengedhető távolság

között, amely az alábbi táblázatban a

közötti távolsághoz meg van adva, a készüléket megbízott szervizzel szervizeltetni kell.133 Távolság

között Megengedhető távolság

között 3 m 3,2 mm 4 m 3,5 mm 5 m 4,5 mm 6 m 5,5 mm 7 m 6 mm Műszaki adatok Lézerkészülék FMHT77357(VÖRÖS) FMHT77356(ZÖLD) Szintezési pontosság: ≤3 mm / 10 m Vízszintes / függőleges pontosság ≤3 mm / 10 m Kompenzációs tartomány: ± 4° Munkatávolság (vonal): VÖRÖS: 20 m (detektorral 50 m) ZÖLD: 35 m (detektorral 50 m) Lézer osztály: 2. osztály (IEC/EN60825-1: 2014 Lézersugár hullámhossza 630-680 nm (VÖRÖS) 510 nm ~ 530 nm (ZÖLD) Üzemidő (minden lézer bekapcsolva): ≥ 24 óra (Li ion) ≥ 8 óra (Li ion) Áramforrás: Beépített lítium-ion akkucsomag, 7,2 VDC, 2,0 Ah, 14,4 Wh Védelmi osztály: IP54 Hőmérséklet-tartomány (üzemi): 10° C – + 40° C Hőmérséklet-tartomány (tárolási): -20° C – +40° C Hőmérséklet-tartomány (töltési): 5° C – +40° C≤1.5mW @ 630-680nmIEC 60825-1: 2014Complies with 21 CFR1040.10 and 1040.11 exceptfor deviations pursuant to LaserNotice No. 50, dated June 24, 2007. FMHT77357 www.stanleylasers.com www.stanleytools.eu TYPE 1 7.2V DC 2.0Ah 14.4Wh 2INR19/66 Li-ion www.stanleytools.euwww.stanleylasers.comTYPE 1 7.2V DC 2.0Ah 14.4Wh FMHT77356 ≤1.5mW @ 510-530nmIEC 60825-1: 2014Complies with 21 CFR1040.10 and 1040.11 exceptfor deviations pursuant to LaserNotice No. 50, dated June 24, 2007.Li-ion 2INR19/66
