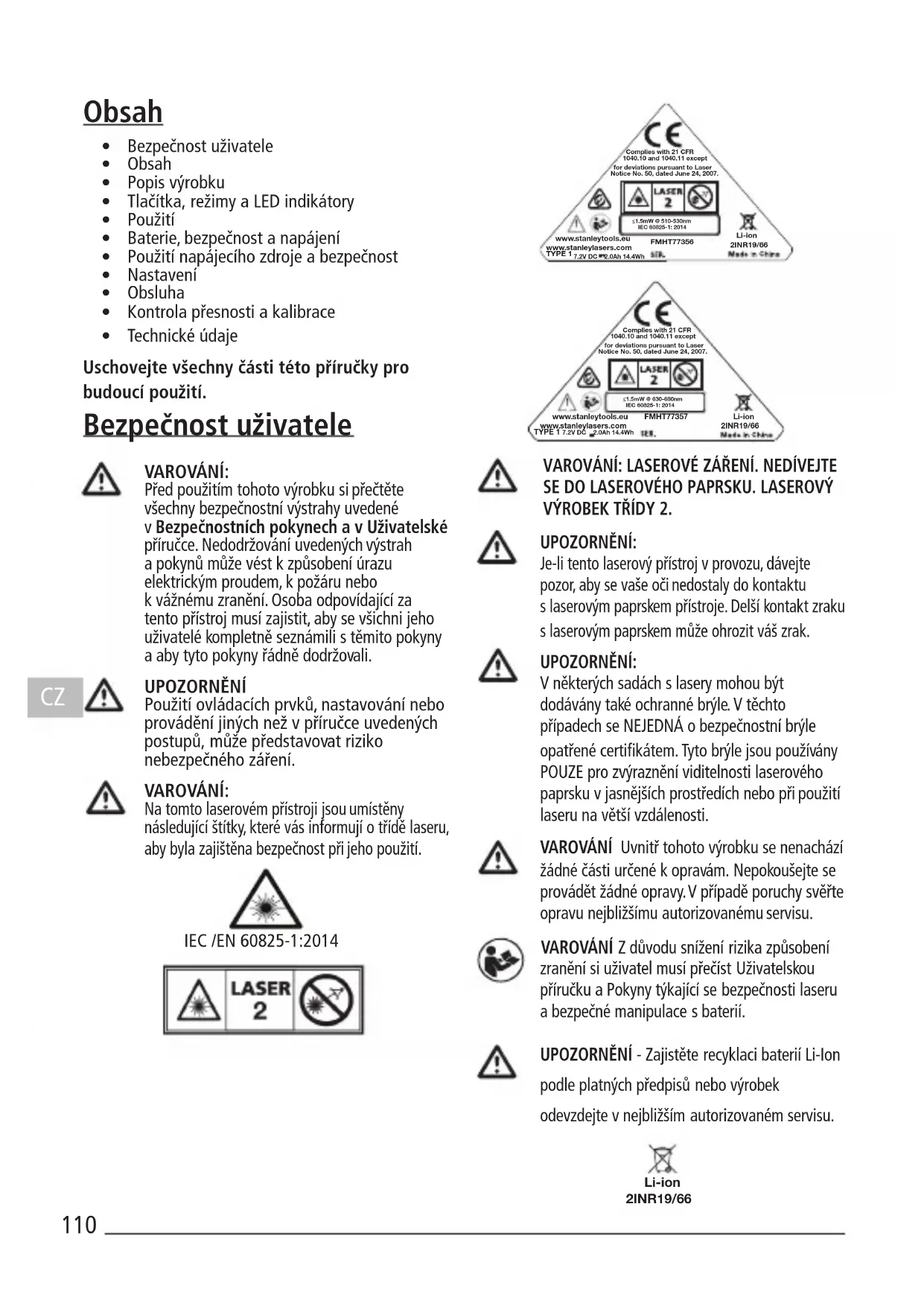

NÁVOD K OBSLUZE FatMax FMHT77356 STANLEY

• Bezpečnost uživatele
• Obsah
• Popis výrobku
  • Tlačítka, režimy a LED indikátory
• Použití
  • Baterie, bezpečnost a napájení
• Použití napájecího zdroje a bezpečnost
• Nastavení
• Obsluha
  • Kontrola presnosti a kalibrace
• Technické údaje

Uschovejte všechny části této příručky pro budoucí použití.

Bezpečnost uživatele

VAROVÁNÍ:

Před použitím tohoto výrobku si přečtěte všechny bezpečnostní výstrahy uvedené v Bezpečnostních pokynech a v Uživatelské příručce. Nedodržování uvedených výstrah a pokynů může vést k způsobení úrazu elektrickým proudem, k požáru nebo k vážnému zranění. Osoba odpovídající za tento přístroj musí zajistit, aby se všichni jeho uživatelé kompletně seznámili s těmito pokyny a aby tyto pokyny řádně dodržovali.

UPOZORNĚNÍ

Použití ovládacích prvků, nastavování nebo provádění jiných než v příručce uvedených postupů, může představovat riziko nebezpečného záření.

VAROVÁNÍ:

Na tomto laserovém přístroji jsou umístěny následující štítky, které vás informují o třídě laseru, aby byla zajištěna bezpečnost při jeho použití.

IEC /EN 60825-1:2014

LASER 2

Je-li tento laserový přístroj v provozu, dávejte pozor, aby se vaše oči nedostaly do kontaktu s laserovým paprskem přístroje. Delší kontakt zraku s laserovým paprskem může ohrozit váš zrak.

UPOZORNĚNÍ:

V některých sadách s lasery mohou být dodávány také ochranné brýle. V těchto případech se NEJEDNÁ o bezpečnostní brýle opatřené certifikátem. Tyto brýle jsou používány POUZE pro zvýraznění viditelnosti laserového paprsku v jasnějších prostředích nebo při použití laseru na větší vzdálenosti.

VAROVÁNÍ Uvnitř tohoto výrobku se nenachází žádné části určené k opravám. Nepokoušejte se provádět žádné opravy. V případě poruchy svěřte opravu nejbližšímu autorizovanému servisu.

VAROVÁNÍ Z důvodu snížení rizika způsobení zranění si uživatel musí přečíst Uživatelskou příručku a Pokyny týkající se bezpečnosti laseru a bezpečné manipulace s baterií.

UPOZORNĚNÍ - Zajistěte recyklaci baterií Li-Ion podle platných předpisů nebo výrobek odevzdejte v nejbližším autorizovaném servisu.

Li-ion 2INR19/66

Popis výrobku

Obr. A - Laserový přístroj

1. Výstupní otvor laserového paprsku
2. Ovládací tlačítka
3. Hlavní spínač/pojistka kyvadla
4. Kolíková zástrčka napájecího zdroje

Obr. B - Hlavní spínač/pojistka pro přepravu

1. Nálepka
2. Montážní závit 1/4-20 a 5/8-11

Obr. C - Tlačítka a režimy laseru

1. Baterie/Napájení
2. Tlačítko pro aktivaci laserového paprsku
3. Tlačítko pro aktivaci pulzního režimu
4. Pulzní režim/LED indikátor nevyváženosti

Obr. E - Přesnost směru horizontálního skenovacího paprsku
Obr. F - Přesnost směrové rozteče horizontálního skenovacího paprsku
Obr. G - Přesnost vertikálního laserového paprsku
Obr. H - Přesnost 90° mezi vertikálními laserovými paprsky

Tlačítka, režimy a LED

indikátory

Napájení/Pojistka kyvadla (obr. B)

Zapnuto/Pojistka kyvadla odjištěna/Automatické srovnání zapnuto

Vypnuto/Pojistka kyvadla zajištěna

• Chcete-li laser ZAPNOUT, nastavte spínač do odjištěné polohy.
• Chcete-li laser VYPNOUT, nastavte spínač do zajištěné polohy.

Režimy

Dostupné režimy laserového paprsku.

Viz obr. C a D, kde jsou znázorněny konfigurace paprsku.

Automatické srovnání (obr. B)

- Je-li tento laserový přístroj v náklonu menším než 4°, pojistka kyvadla přístroje musí být přepnuta do odjištěné polohy/polohy ZAPNUTO, aby bylo umožněno automatické srovnání přístroje.

Nevyváženost (obr. B)

- Je-li náklon laserového přístroje větší než 4°, přístroj nemůže provést automatické srovnání a laserový paprsek bude blikat.

Tlačítko pro pulzní režim

Tlačítko ZAPNUTO/VYPNUTO pro pulzní režim (Viz obr. ©)

Stiskněte 🚫️, aby došlo k aktivaci pulzního režimu. (Viz obr. ⑨)

LED indikátor pulzního režimu/Indikátor nevyváženosti (viz obr. ©10)

LED INDIKÁTOR NESVÍTÍ

1. Pulzní režim je vypnutý/Přístroj je srovnán

LED INDIKÁTOR SVÍTÍ - NEPŘERUŠOVANÁ ZELENÁ

1. PULZNÍ REŽIM je ZAPNUTÝ a přístroj je v rozsahu automatického srovnání. (< 4°)

LED INDIKÁTOR SVÍTÍ - BLIKAJÍCÍ ČERVENÁ

1. Laserový přístroj NENÍ SROVNÁN a laserové paprsky budou blikat. (PULZNÍ REŽIM může být ZAPNUTÝ nebo VYPNUTÝ v závislosti na výchozím nastavení.)

Tlačítko baterie

Tlačitko indikátoru nabiti baterie (viz obr. Ⓤ)

LED indikátor provozní životnosti baterie (Viz obr. ⑦)

LED INDIKÁTOR SVÍTÍ - NEPŘERUŠOVANÁ ZELENÁ

1. Životnost baterie > 25 %

LED INDIKÁTOR SVÍTÍ - BLIKAJÍCÍ ČERVENÁ

1. Životnost baterie < 25 %

LED INDIKÁTOR NESVÍTÍ

1. Baterie musí být nabita. Laserové paprsky se vypnou.

Použití

Přenos svislé roviny

• Pomocí vertikálního laserového paprsku si určete vertikální referenční rovinu.
• Nastavte požadované objekty tak, aby byly srovnány s vertikální referenční rovinou a aby byla zajištěna jejich svislost.

Přenos roviny

• Pomocí horizontálního laserového paprsku si určete horizontální referenční rovinu.
• Nastavte požadované objekty tak, aby byly srovnány s horizontální referenční rovinou a aby bylo zajištěno jejich srovnání.

Čtvercový profil

• Pomocí vertikálního a horizontálního laserového paprsku si určete bod, kde se oba paprsky protínají.
• Nastavte požadované objekty tak, aby byly srovnány s vertikálním i horizontálním laserovým paprskem a aby byla zajištěna jejich pravoúhlost.

Baterie, bezpečnost a napájení

VAROVÁNÍ:

Před použitím tohoto výrobku si přečtěte všechny bezpečnostní výstrahy uvedené v Bezpečnostních pokynech a v Uživatelské příručce. Nedodržování uvedených výstrah a pokynů může vést k způsobení úrazu elektrickým proudem, k požáru nebo k vážnému zranění. Osoba odpovídající za tento přístroj musí zajistit, aby se všichni jeho uživatelé kompletně seznámili s těmito pokyny a aby tyto pokyny řádně dodržovali.

• Zabraňte náhodnému spuštění přístroje. Před zvednutím nebo přenášením tohoto přístroje se ujistěte, zda je spínač v poloze vypnuto. Přenášení zařízení s prstem na hlavním spínači nebo připojení napájecího kabelu přístroje k elektrické síti, je-li spínač zařízení v poloze zapnuto, může vést k způsobení úrazu.
• Tento laser může být nabíjen pouze pomocí dodaného napájecího zdroje, který je opatřen kolíkovou zástrčkou, jak je zobrazeno na obr. A4 (Napájecí zdroj: Huntkey model číslo HKA03612030-8C) Napájecí zdroj vhodný pro jeden typ výrobku nebo baterie může při použití jiného nevhodného typu výrobku nebo baterie způsobit požár.
• Tento laser je dodáván s integrovanou a nabíjecí

baterií Li-lon, kterou nemůže opravovat nebo vyměňovat uživatel. Nepokoušejte se instalovat jiné typy baterií, protože mohou představovat riziko vzniku požáru nebo způsobení zranění.

• Pokud tento přístroj nepoužíváte, uložte jej mimo dosah kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky nebo jiné drobné kovové předměty, které mohou způsobit zkratování kontaktů. Zkratování kontaktů baterie může vést k způsobení spálenin nebo požáru. Není-li přístroj používán, ujistěte se prosím, zda je kolíková zástrčka napájecího zdroje opatřena pryžovou koncovkou.
• V nevhodných podmínkách může z baterie unikat kapalina. Vyvarujte se kontaktu s touto kapalinou. Dojde-li k náhodnému kontaktu s touto kapalinou, zasažené místo omyjte vodou. Dostane-li se vám tato kapalina do očí, vypláchněte si je vodou a vyhledejte lékařskou pomoc. Unikající kapalina z baterie může způsobit podráždění pokožky nebo popáleniny.
• Je-li přístroj poškozen nebo má-li poruchu, nepoužívejte jej. U poškozeného nebo upraveného výrobku, který je napájen baterií Li-lon, může docházet k nepředvídatelnému chování, což může vést k způsobení požáru, výbuchu nebo k riziku zranění.
• Nevystavujte baterii nebo tento přístroj působení ohně nebo vysokých teplot. Působení ohně nebo teplot přesahujících 130 °C (265 °F) na tento výrobek může vést k způsobení exploze. Viz doporučené teploty uvedené v technických údajích.
• Tento laserový přístroj nemůže být opravován uživatelem, a proto jej v případě poruchy nebo poškození svěřte prodejci nebo autorizovanému servisu Stanley. Všechny opravy tohoto přístroje musí být prováděny pouze kvalifikovaným technikem, který bude používat originální náhradní díly. Tímto způsobem zajistíte stálou bezpečnost výrobku.

- Přečtěte si prosím všechny příslušné pokyny a výstrahy v dodaných návodech, které se týkají bezpečnosti baterie a bezpečnosti laseru. Dodržujte všechny místní předpisy týkající se likvidace tohoto výrobku po ukončení jeho provozní životnosti.

Použití napájecího zdroje a bezpečnost

Důležité bezpečnostní pokyny pro napájecí zdroj/napájení.

Tento prístroj používá napájecí zdroj pracující s napájecím napětím

100 - 240 V se střídavým proudem a frekvencí 50/60 Hz. Před použitím tohoto napájecího zdroje si přečtěte všechny bezpečnostní pokyny a seznamte se se všemi výstrahami na napájecím zdroji.

VAROVÁNÍ: Nebezpečí úrazu elektrickým proudem. Dbejte na to, aby se do napájecího zdroje nedostala žádná kapalina. Mohlo by dojít k úrazu elektrickým proudem.

UPOZORNĚNÍ: Riziko popálení.

- POZNÁMKA: V určitých podmínkách, kdy je napájecí zdroj připojen k napájecímu napětí, může dojít ke zkratování napájecího zdroje cizími předměty. Cizí vodivé předměty a materiály, jako jsou například zde uvedené kovové špony, brusný prach, ocelová vlna (drátěnka), hliníkové fólie nebo jakékoli částečky kovu, se nesmí dostat do vnitřního prostoru napájecího zdroje.

• Jestliže napájecí zdroj nepoužíváte, vždy jej odpojte od napájecího napětí. Před prováděním čištění odpojte napájecí zdroj od sítě. Při čištění používejte pouze měkký a suchý hadřík.
• NEPOKOUŠEJTE se nabíjet tento přístroj pomocí jiného napájecího zdroje, než je zdroj, který byl dodán s tímto přístrojem. Napájecí zdroj a integrovaná baterie jsou specificky navrženy tak, aby mohly pracovat dohromady.
• Napájecí zdroj dodaný s vaším laserovým zařízením není určen k žádnému jinému použití mimo nabíjení laseru Fatmax. Jakékoli jiné použití může vést k způsobení požáru nebo k úrazu elektrickým proudem. Používejte pouze napájecí zdroj HUNTKEY s modelovým číslem HKA03612030-8C
• Ukládejte napájecí zdroj mimo dosah dětí.

• Nevystavujte napájecí zdroj působení deště nebo sněhu.

• Při odpojování napájecího zdroje vždy odpojte zástrčku od zásuvky a netahejte za napájecí kabel. Tímto způsobem zabráníte poškození zástrčky a napájecího kabelu.

• Nepokládejte na napájecí zdroj žádný předmět, který by mohl způsobit nadměrné zahřívání uvnitř zdroje. Umístěte napájecí zdroj na taková místa, která jsou mimo dosah zdrojů tepla.
• Nepoužívejte napájecí zdroj s poškozeným napájecím kabelem nebo zástrčkou.
• Nepoužívejte napájecí zdroj, který byl vystaven prudkému nárazu, který spadl nebo který byl poškozen jiným způsobem. Opravu svěřte autorizovanému servisu.
• Neprovádějte demontáž napájecího zdroje. Je-li nutné provedení opravy nebo údržby, svěřte tento úkon autorizovanému servisu.
• Tento napájecí zdroj je určen pro napájecí napětí 100 - 240 V se střídavým proudem a frekvencí 50/60 Hz.
• Nepokoušejte se napájecí zdroj použít s jiným napájecím napětím.
• Další pokyny viz Bezpečnostní příručka pro baterii.

Postup nabíjení

1. Před připojením k laserovému přístroji zasuňte zástrčku kabelu napájecího zdroje do vhodné síťové zásuvky.
2. Koncovku nabíjecího kabelu zasuňte do nabíjecího portu na zadní části laserové jednotky.

POZNÁMKA: Je-li baterie ponechána delší dobu v nečinnosti, její nabití se bude pozvolna snižovat. Před použitím výrobku musí být provedeno jeho opětovné nabití.

Důležité poznámky týkající se nabíjení

Při nabíjení se napájecí zdroj může zahřivat a je teplý na dotek. Jedná se o normální stav, který neznamená žádnou závadu. Z důvodu snadnějšího chlazení baterie po použití přístroje se vyhýbejte umístění napájecího zdroje nebo baterie do teplého prostředí, například do kovového přístřešku nebo na nechráněný přívěs.

Nelze-li baterii rádně nabít:

a. Zkontrolujte funkci síťové zásuvky připojením lampy nebo jiného elektrického spotřebiče.
b. Zkontrolujte, zda není zásuvka propojena se spínačem osvětlení, který odpojuje napájení, je-li osvětlení vypnuto.
c. Přemístěte napájecí zdroj a laserový přístroj na takové místo, kde se teplota vzduchu pohybuje v rozsahu přibližně 18 - 24 °C.
d. Pokud problémy při nabíjení přetrvávají, předejte nářadí i napájecí zdroj nejbližšímu autorizovanému servisu.

- Nevystavujte napájecí zdroj mrazu a neponořujte jej do vody nebo do jiných kapalin.

VAROVÁNÍ: Nebezpečí úrazu elektrickým proudem. Dbejte na to, aby se do napájecího zdroje nedostala žádná kapalina. Mohlo by dojít k úrazu elektrickým proudem.

UPOZORNĚNÍ: Nikdy se nepokoušejte napájecí zdroj z jakéhokoli důvodu rozebírat. Uvnitř výrobku se nenachází žádné součásti, které by mohl uživatel opravit.

Nastavení

Laserový přístroj

• Položte laserový přístroj na stabilní povrch.
• Chcete-li zapnout přístroj a aktivovat funkci automatického srovnání, nastavte pojistku kyvadla/přepravní pojistku do odjištěné polohy. (Obr. B3)
• Na povrchu, který je v rozsahu specifikované kompenzace, musí být laserový přístroj následně umístěn do své svislé polohy.
• Zvolte požadovanou konfiguraci laserového paprsku opakovaným stisknutím tlačítka pro aktivaci laserového paprsku (obr. C8) a procházením přes jednotlivé volby zobrazené na obr. D.

Montáž na stojan

• Umístěte stojan na místo, kde nebude snadné narušení jeho stability a které se nachází v blízkosti měřené plochy.
• Proved'te požadované nastavení stojanu. Upravte polohu tak, abyste si byli jisti, že se základna stojanu nachází téměř ve vodorovné poloze (v rámci rozsahu kompenzace laserového přístroje).
• Namontujte laserový přístroj na stojan pomocí vhodné metody určené pro upevnění přístroje na stojan.

UPOZORNĚNÍ:

- Nenechávejte tento laserový přístroj bez dozoru na stojanu, není-li zcela utažen upevňovací šroub. Při nedodržení tohoto pokynu může dojít k pádu laserového přístroje a k jeho následnému poškození.

POZNÁMKA:

• Při každém upínání nebo snímání laserového přístroje ze stojanu je nejlepším pracovním postupem podepření laserového přístroje jednou rukou.
• Při zaměřování na cíl utáhněte částečně upínací prvek, srovnejte laser a potom proved'te úplné dotažení.

Obsluha

POZNÁMKA:

• Před použitím laserového přístroje se vždy ujistěte, zda byla provedena kontrola přesnosti tohoto přístroje.
• Bude-li se laserový přístroj nacházet mimo specifikovaný kompenzační rozsah, tento stav bude indikován. Viz popis LED indikátorů. Nastavte laserový přístroj tak, aby byl srovnaný.
• Není-li laserový přístroj používán, zajistěte prosím, aby byl přístroj VYPNUTÝ nastavením pojistky kyvadla do zajištěné polohy.

Zapnutí a vypnutí

• Chcete-li laser ZAPNOUT, nastavte pojistku kyvadla/přepravy do odjištěné polohy (obr. B3).
• Chcete-li laser VYPNOUT, nastavte pojistku kyvadla/přepravy do zajištěné polohy.
• Zvolte požadovanou konfiguraci laserového paprsku opakovaným stisknutím tlačítka pro aktivaci laserového paprsku (obr. C8) a procházením přes jednotlivé volby zobrazené na obr. D.

Režimy

VYPNUTO/Zajištěno (viz obr. B)

• Laserový přístroj bude VYPNUTÝ a kyvadlo bude zajištěno.

ZAPNUTO/Automatické srovnání (viz obr. B)

• Laserový prístroj ZAPNUTÝ, pojistka kyvadla na laserovém prístroji bude nastavena v odjištěné poloze/v poloze pro automatické srovnání.
• Tyto lasery jsou navrženy tak, aby prováděly automatické srovnání. Je-li náklon laserového přístroje větší než 4°, přístroj nemůže provést automatické srovnání a laserový paprsek bude blikat. Jestliže laserový paprsek bliká, ZNAMENÁ TO, ŽE LASER NENÍ VODOROVNĚ NEBO SVISLE SROVNÁN A NESMÍ BÝT POUŽIT PRO STANOVENÍ NEBO VYZNAČENÍ VODOROVNÉ NEBO SVISLÉ PLOCHY. Zkuste laser přemístit na podklad, který je rovnější.

Kontrola presnosti a kalibrace

• Specifikovaná přesnost těchto laserových přístrojů je kalibrována a zapečetěna ve výrobním závodě.
• Doporučujeme vám provádět kontrolu kalibrace před prvním použitím tohoto přístroje a potom v pravidelných intervalech.
• Tento laserový přístroj musí být pravidelně kontrolován, aby byla zaručena jeho přesnost, a to zejména pro precizní plánování.
• Při provádění kontroly přesnosti používejte největší možnou plochu/vzdálenost, která se co nejvíce přibližuje provozní vzdálenosti. Čím větší je plocha/vzdálenost, tím snadnější je změření přesnosti laseru.
• Před kontrolou přesnosti musí být pojistka v odjištěné poloze, aby bylo umožněno automatické srovnání laserového přístroje.
• Umístěte laser na hladký, rovný a stabilní povrch, který je rovný v obou směrech.

KONTROLA PŘESNOSTI – HORIZONTÁLNÍ PAPRSEK, SMĚR SNÍMÁNÍ (OBR. E)

Kontrola kalibrace horizontálního snímání laseru vyžaduje dvě stěny vzdálené 9 m. Je důležité provádět kontrolu kalibrace na vzdálenost, která nebude kratší, než je vzdálenost, ve které bude nářadí používáno.

1. Umístěte laser na konci stěny dlouhé 9 m, jako na (obr. E 1).
2. Zapněte laser.
3. Zobrazení vodorovné čáry laseru.
4. Nastavte laser směrem k opačnému konci stěny a rovnoběžně s přilehlou stěnou.
5. Minimálně ve vzdálenosti 9 m si označte oddělené paprsky jako ⓐ a b.
6. Otočte laser o 180°.
7. Nastavte výšku laseru tak, aby byl střed laserového paprsku srovnán s a (obr. E 2).
8. Přímo nad nebo pod ⓑ, označte Ⓒ podél laserového paprsku (obr. Ⓔ 3).
9. Změřte svislou vzdálenost mezi body ⓑ a Ⓒ.
10. Je-li změřená hodnota větší než Připustná vzdálenost mezi b a c pro odpovídající Vzdálenost mezi stěnami uvedenou v následující tabulce, laser musí být opraven

v autorizovaném servisu.

Vzdálenost mezi stěnami	Přípustná vzdálenost mezi b a c
9 m 6 mm
12 m 8 mm
15 m 10 mm

KONTROLA PŘESNOSTI – HORIZONTÁLNÍ PAPRSEK, SMĚROVÁ ROZTEČ (OBR. F)

Kontrola kalibrace horizontální rozteče laseru vyžaduje jednu stěnu dlouhou minimálně 9 m. Je důležité provádět kontrolu kalibrace na vzdálenost, která nebude kratší, než je vzdálenost, ve které bude nářadí používáno.

1. Umístěte laser na konci stěny dlouhé 9 m, jako na (obr. F 1).
2. Zapněte laser.
3. Zobrazení vodorovné čáry laseru.
4. Nastavte laser směrem k opačnému konci stěny a rovnoběžně s přilehlou stěnou.
5. Minimálně ve vzdálenosti 9 m si označte oddělené paprsky jako a a b
6. Přemístěte laser k opačnému konci stěny (obr. F2).
7. Nastavte laser směrem k prvnímu konci stejné stěny a rovnoběžně s přilehlou stěnou.
8. Nastavte výšku laseru tak, aby byl střed laserového paprsku srovnán s b.
9. Přímo nad nebo pod a, označte c podél laserového paprsku (obr. F 3).
10. Změřte svislou vzdálenost mezi body a a c
11. Je-li změřená hodnota větší než Přípustná vzdálenost mezi a a c pro odpovídající Vzdálenost mezi stěnami uvedenou v následující tabulce, laser musí být opraven v autorizovaném servisu.

Vzdálenost mezi stěnami	Přípustná vzdálenost mezi a a c
9 m 6 mm
12 m 8 mm
15 m 10 mm

KONTROLA PŘESNOSTI – VERTIKÁLNÍ PAPRSKY (OBR. G)

Kontrola vertikální kalibrace laseru (olovnice) může být nejpřesněji provedena v místě, kde je k dispozici stěna s dostatečnou výškou, ideálně 9 m. Jedna osoba musí být dole, kde je na podlaze umístěn laser a další osoba v blízkosti stropu, aby mohla označit polohu paprsku. Je důležité provádět kontrolu kalibrace na vzdálenost, která nebude kratší, než je vzdálenost, ve které bude nářadí používáno.

1. Položte laser na podlahu a zapněte oba vertikální paprsky (obr. © 1).
2. Označte si polohu a b, ve které se paprsky kříží na podlaze. Na stropě také bod c a d kde se oba paprsky protínají. Vždy si vyznačte střed laserových paprsků (obr. 2).
3. Otočte laser o 180 stupňů a přemístěte jej tak, aby se laserové paprsky protínaly přesně na původních značkách a a b na podlaze (obr. ⑤ 3).
4. Vyznačte si polohu, kde se paprsky protínají na stropě e a f
5. Změřte vzdálenost mezi dvěma značkami na stropě c, g a d h. Jsou-li změřené hodnoty vyšší než níže uvedené hodnoty, laserový přístroj musí být opraven v autorizovaném servisu.

Vzdálenost mezi stěnami	Přípustná vzdálenost mezi značkami
2,5 m (8') 1,5 mm	(1/16")
3,0 m (10') 2,0 mm	(3/32")
4,0 m (14') 2,5 mm	(1/8")
6,0 m (20') 4,0 mm	(5/32")
9,0 m (30') 6,0 mm	(1/4")

KONTROLA PŘESNOSTI 90° MEZI VERTIKÁLNÍMI PAPRSKY (OBR. H)

Kontrola přesnosti 90° mezi vertikálními paprsky vyžaduje volnou plochu podlahy s rozměry minimálně 10 x 5 m. Postupujte podle obr. H, ve kterém je uvedena poloha laseru v každém kroku a poloha značek vytvořených v každém kroku. Vždy si vyznačte střed laserových paprsků.

1. Umístěte laser na hladký, rovný a stabilní povrch, který je rovný v obou směrech, jak je zobrazeno na obr. ①1.

2. Zapněte laser.

3. Zapněte obě vertikální nosníky.

4. Podél předního laserového paprsku si vyznačte tři polohy a, b a c, kde je b středovým bodem laserového paprsku.

5. Umístěte laser tak, aby se dolů směřující bod nacházel nad b a aby byl přední laserový paprsek srovnán s c (obr. H 2).

6. Označte si polohu e podél bočního laserového paprsku ve vzdálenosti alespoň 3 m od laseru.

7. Otočte laser ve směru pohybu hodinových ručiček o 90°.

8. Umístěte laser tak, aby se dolů směřující bod nacházel nad b a aby byl přední laserový paprsek srovnán s e (obr. H 3).

9. Podél bočního laserového paprsku si označte f v blízkosti a.

10. Změřte vzdálenost mezi a a f.

11. Je-li změřená hodnota větší než Přípustná vzdálenost mezi a a f pro odpovídající Vzdálenost od b k a uvedenou v následující tabulce, laser musí být opraven v autorizovaném servisu.

Vzdálenost odb k a	Přípustná vzdálenost mezi a a f
3 m 3,2 mm
4 m 3,5 mm
5 m 4,5 mm
6 m 5,5 mm
7 m 6 mm

Technické údaje

Laserový přístroj

	FMHT77357 (ČERVENÁ) FMHT77356 (ZELENÁ)
Přesnost srovnání: ≤ 3 mm/10 m (1/8in @ 30 ft)
Horizontální/vertikální přesnost ≤ 3 mm/10 m (1/8in @ 30 ft)
Rozsah kompenzace: ± 4°
Pracovní vzdálenost (čára): ČERVENÁ: 20 m(50 m s detektorem)		ZELENÁ: 35 m(50 m s detektorem)
Třída laseru: Třída 2 (IEC/EN60825-1: 2014
Vlnová délka laseru 630 - 680 nm (ČERVENÁ) 510 - 530 nm (ZELENÁ)
Provozní doba (všechny lasery zapnuty): ≥ 24 hodin (Li-Ion) ≥ 8 hodin (Li-Ion)
Napájecí zdroj: Integrovaná baterie Li-Ion: 7,2 V, 2,0 Ah, 14,4 Wh
Krytí: IP54
Rozsah teploty (provozní): 10 až +40 °C (50°F~104°F)
Rozsah teploty (skladování): -20 až +40 °C (-4°F~104°F)
Rozsah teploty (nabíjení): 5 až +40 °C (41°F~104°F)

Содержание

Bezpečnost používatel'a

VAROVANIE:

1. Štítok
2. Závitová objímka 1/4-20 a 5/8-11

Klávesnica, režimy a LED

Spínač napájania/uzamknutia kyvadla (obr. B)

Klávesnica - tlačidlo impulzu.

Tlačidlo ZAP./VYP. režimu impulzu si obrázok ) ©

Stlačením

aktivujete režim impulzu.

(Pozrite si obrázok

Klávesnica - tlačidlo batérie

Dôležité poznámky k nabíjaniu

Laserikiire režiimid.
