NAVODILA ZA UPORABO FatMax FMHT77356 STANLEY

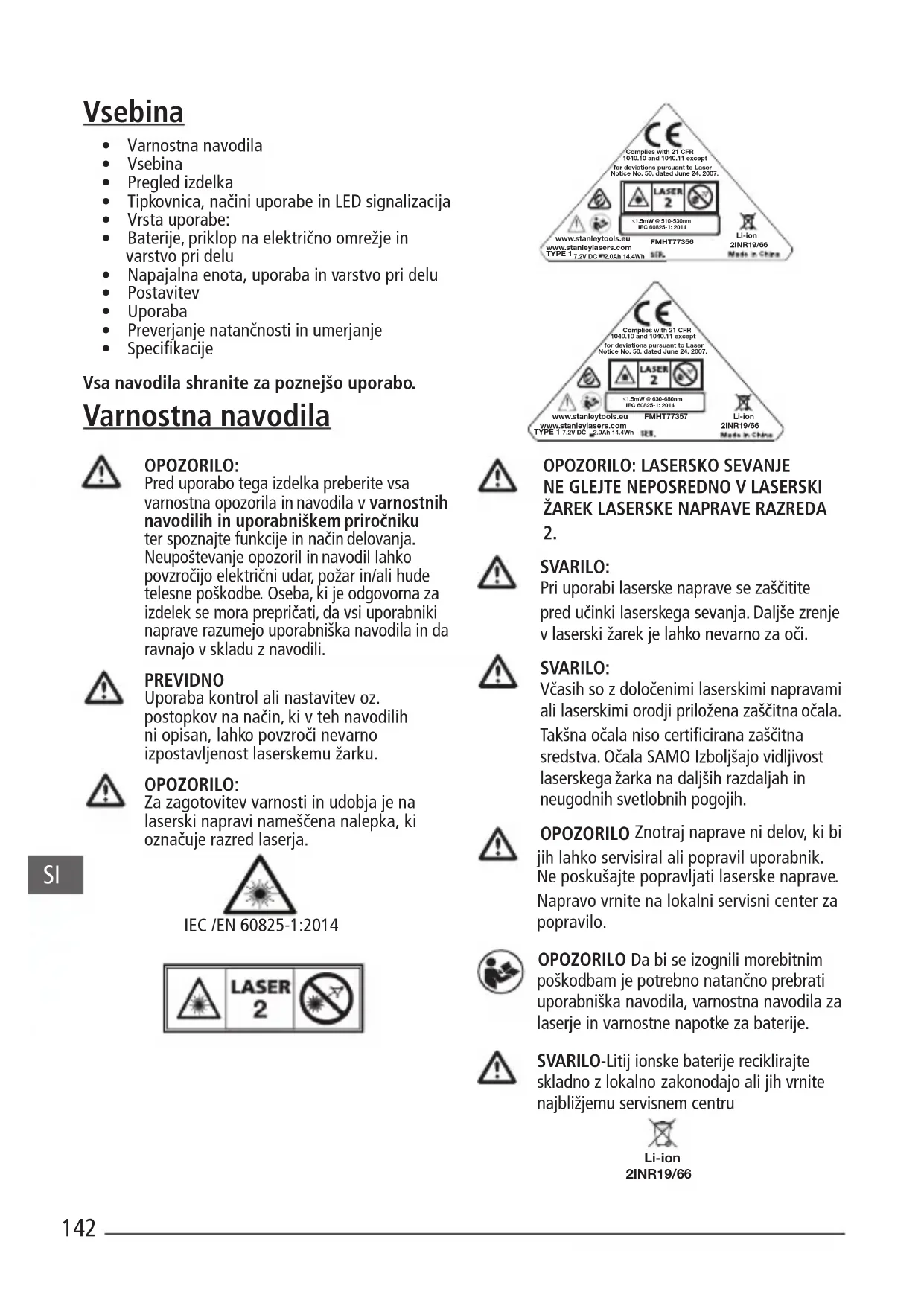

• Varnostna navodila
• Vsebina
- Pregled izdelka
- Tipkovnica, načini uporabe in LED signalizacija
- Vrsta uporabe:
- Baterije, priklop na električno omrežje in varstvo pri delu
- Napajalna enota, uporaba in varstvo pri delu
- Postavitev
- Uporaba
• Preverjanje natančnosti in umerjanje
- Specifikacije

Vsa navodila shranite za poznejšo uporabo.

Varnostna navodila

OPOZORILO:

Pred uporabo tega izdelka preberite vsa varnostna opozorila in navodila v varnostnih navodilih in uporabniškem priročniku ter spoznajte funkcije in način delovanja. Neupoštevanje opozoril in navodil lahko povzročijo električni udar, požar in/ali hude telesne poškodbe. Oseba, ki je odgovorna za izdelek se mora prepričati, da vsi uporabniki naprave razumejo uporabniška navodila in da ravnajo v skladu z navodili.

PREVIDNO

Uporaba kontrol ali nastavitev oz. postopkov na način, ki v teh navodilih ni opisan, lahko povzroči nevarno izpostavljenost laserskemu žarku.

OPOZORILO:

Za zagotovitev varnosti in udobja je na laserski napravi nameščena nalepka, ki označuje razred laserja.

IEC /EN 60825-1:2014

LASER 2

Pri uporabi laserske naprave se zaščitite pred učinki laserskega sevanja. Daljše zrenje v laserski žarek je lahko nevarno za oči.

SVARILO:

Včasih so z določenimi laserskimi napravami ali laserskimi orodji priložena zaščitna očala. Takšna očala niso certificirana zaščitna sredstva. Očala SAMO Izboljšajo vidljivost laserskega žarka na daljših razdaljah in neugodnih svetlobnih pogojih.

OPOZORILO Znotraj naprave ni delov, ki bi jih lahko servisiral ali popravil uporabnik. Ne poskušajte popravljati laserske naprave. Napravo vrnite na lokalni servisni center za popravilo.

OPOZORILO Da bi se izognili morebitnim poškodbam je potrebno natančno prebrati uporabniška navodila, varnostna navodila za laserje in varnostne napotke za baterije.

SVARILO-Litij ionske baterije reciklirajte skladno z lokalno zakonodajo ali jih vrnite najbližjemu servisnem centru

Li-ion
2INR19/66

Pregled izdelka

Slika A - Lasersko orodje

1. Lasersko okno/izstopna odprtina
2. Stikalo tipkovnice
3. Vkop/izklop/stikalo za blokado funkcije nagiba
4. Priključek za priklop na enosmerni tok

Slika B - Vklop/izklop /blokada laserja za transportiranje

1. Baterija/vklop in izklop
2. Tipka za aktivacijo laserskega žarka
3. Tipka za aktivacijo utripanja laserskega žarka
4. LED lučka za prikaz utripanja laserskega žarka/laser ni niveliran

Slika D - Delovni načini laserskega žarka

Slika E - Dolžinska natančnost laserskega žarka

Slika F - Natančnost poševne dolžine laserskega žarka

Slika G - Navpična natančnost laserskega žarka

Slika H - Pravokotna 90° natančnost laserskega žarka

Tipkovnica, načini uporabe in LED signalizacija

Vkop/izklop/stikalo za blokado funkcije nagiba (SI. B)

Naprava je VKLOPLJENA (ON)/funkcija nagiba v odklenjenem položaju/samoniveliranje je vklopljeno

Naprava je IZKLOPLJENA (OFF)/funkcija nagiba v zaklenjenem položaju

• Za vklop laserskega orodja (ON), pomaknite stikalo v odklenjen položaj
• Za izklop laserskega orodja (OFF), pomaknite stikalo v zaklenjen položaj

Načini uporabe

Načini uporabe laserskih žarkov

Za konfiguracijo laserskega žarka glej sl. C in D.

Samoniveliranje (Sl. B)

- Pri uporabi laserskega orodja v položaju <4 ° preklopite funkcijo nagiba v odklenjene položaj (ON), da omogočite funkcijo samoniveliranja naprave.

Izven območja samoniveliranja (Sl. B)

- Če je bil laserski žarek naklonjen za > 4°, funkcija samoniveliranja ne bo omogočena in laserski žarek bo utripal.

Tipkovnica - Tipka za prekinjen laserski žarek

Tipka za VKLOP/IZKLOP (ON/OFF) načina za prekinjen laserski žarek (Glej sliko 📊)

Pritisnite za vklop laserskega načina delovanja v prekinjenem načinu. (Glej sliko ⑨9)

LED lučka za prikaz načina delovanja v prekinjenem načinu/LED/indikator za prikaz način delovanja izven nivelirnega območja (Glej sliko ①10)

Izklopljena lučka LED

1. Način delovanja v prekinjenem načinu je izklopljen (OFF), enota je izravnana

Lučka LED je vklopljena - NEPREKINJENO SVETI ZELENO

1. PULSE MODE (Način delovanja v prekinjenem načinu) je vklopljen ON in laserska naprava je izravnana. (<4°)

LED lučka SVETI-UTRIPA RDEČE

1. Laserska enota NI IZRAVNANA (OUT OF LEVEL) in laserski žarek utripa. (PULSE MODE (NAČIN UTRIPANJA ŽARKA) je lahko ON (VKLOPLJEN) ali OFF (IZKLOPLJEN), odvisno od začetne nastavitve.)

Tipkovnica - Tipka za baterijo

Tipka indikatorja napolnjenosti baterije (Glej sliko)

LED lučka za napolnjenost baterije (Glej sliko © # 7)

Lučka LED je vklopljena - NEPREKINJENO SVETI ZELENO

1. Napolnjenost baterije >25 %

LED LUČKA SVETI-UTRIPA RDEČE

1. Napolnjenost baterije <25 %

Izklopljena lučka LED

1. Napolnite baterijo Laserski žarek se izklopi.

Praktična uporaba

Ustvarjanje vzporednih površin

• S pomočjo navpične laserske črte ustvarite referenčno navpično linijo.
• Namestite želeni objekt(e), da se poravnajo z referenčno navpično linijo in posledično zagotovite pravokotno namestitev.

Vodoravno niveliranje

• S pomočjo vodoravne laserske črte ustvarite referenčno vodoravno linijo.
• Namestite želeni objekt(e), da se poravnajo z referenčno vodoravno linijo in posledično zagotovite horizontalno namestitev.

Pravokotno niveliranje

• S pomočjo vodoravnih in navpičnih laserskih črt ustvarite točko, kjer je obe laserski črti prekrižata.
• Namestite želeni objekt(e), da se poravna z vodoravno in navpično linijo in posledično zagotovite pravokotno namestitev objekta.

Pred uporabo tega izdelka preberite vsa priložena varnostna opozorila in navodila v varnostnih navodilih in uporabniškem priročniku, ter spoznajte funkcije in način delovanja. Neupoštevanje opozoril in navodil lahko povzročijo električni udar, požar in/ali hude telesne poškodbe. Oseba, ki je odgovorna za izdelek se mora prepričati, da vsi uporabniki naprave razumejo uporabniška navodila in da ravnajo v skladu z navodili.

- Preprečite nenamerni zagon naprave. Pred dviganjem ali nošenjem naprave se prepričajte, da je stikalo izklopljeno. Nošenje orodja s prstom na stikalu za vklop/izklop ali premikanje orodja, ko je stikalo za vklop/izklop v vklopljenem položaju lahko privede do nesreč.

• Lasersko napravo je dovoljeno polniti samo tako, da jo priključite na priključek za priklop na enosmerni tok, kot je prikazano na sliki A#4 (Napajalna enota: Huntkey model # HKA03612030-8C) Polnilnik, ki je primeren za polnjenje določenega orodja ali baterije, lahko povzroči nevarnost požara, če ga uporabljate z drugim tipom orodja ali baterije.
• Laserska naprava je dobavljena z vgrajeno polnilno litij-ionsko baterijo, katere uporabnik ne sme zamenjati ali servisirati. Ne poskušajte vstavljati drugačnih baterij, saj to lahko privede do telesnih poškodb in požara.
• Ko naprave ne uporabljate, jo shranite proč od kovinskih predmetov, na primer papirnih sponk, kovancev, vijakov, žebljev ali drugih majhnih kovinskih predmetov, ki lahko omogočijo stik enega terminala z drugim. Kratkostični spoj terminalov lahko povzroči opekline in požar. Ko priključka za priklop na enosmerni tok ne uporabljate, ga zaščitite z gumijastim pokrivalom.
• Pri nepravilnem ravnanju lahko iz notranjosti baterije brizgne tekočina. Izogibajte se s stiku s tekočino. Če po naključju pride do stika, izperite prizadeto mesto z vodo. Če tekočine zaide v oči, poiščite zdravniško pomoč. Tekočina, ki brizgne iz vgrajene baterije, lahko povzroči draženje ali opekline.
• Ne uporabljajte naprave, će je poškodovana ali modificirana. Poškodovana ali spremenjena naprava, ki jo napaja litij ionska baterija lahko privede do nepričakovanega delovanja kar lahko privede do požara, eksplozije ali telesnih poškodb.
• Polnilno baterijo in naprave ne izpostavljajte ognju ali pretirani vročini. Če napravo izpostavite ognju ali temperaturi, ki je višja od 130 °C (265 °F) lahko povzročite eksplozijo. Glej priporočljiva temperaturna območja v tabeli Specifikacije.
• Laserske naprave ni mogoče servisirati in jo je treba v primeru okvare ali poškodbe vrniti pooblaščenemu trgovcu Stanley/servisnem centru. V primeru okvare, lahko napravo popravi le pooblaščeni serviser, ki bo uporabil originalne rezervne dele. To je zagotovilo, da se ohrani pravilno delovanje in varnost naprave.

- Preberite vsa priložena opozorila in navodila za uporabo v uporabniškem priročniku, varnostna navodila za uporabo laserja, varnostni list za baterijo in garancijske izjave. Pri odlaganju izdelka upoštevajte lokalne predpise.

Napajalna enota, uporaba in varstvo pri delu

Pomembna varnostna navodila v zvezi s priklopom na električno omrežje

NAVODILA SHRANITE:

Napravo priključite na električno omrežje v razponu od 100 do 240 V AC, frekvenčni razpon 50/60 Hz. Pred uporabo napajalne enote v celoti preberite varnostne napotke in opozorilne oznake na tipski tablici napajalne enote.

OPOZORILO: Nevarnost električnega udara! Pazite, da v notranjost napajalne enote ne prodre tekočina. To lahko povzroči električni udar.

PREVIDNO: Nevarnost opeklin!

• OPOMBA: Pod določenimi pogoji, ko je napajalna enota priključena na električno omrežje, lahko prisotni tujki med izpostavljenimi polnilnimi kontakti znotraj napajalne enote privedejo do kratkostičnega spoja. Tujkom, ki prevajajo elektriko, kot so (vendar ne izključno) prah, ki nastane ob brušenju, kovinska vezja, steklena volna, aluminijasta folija ali kakršenkoli skupek kovinskih delcev, preprečite vstop v reže napajalne enote.
• Ko napajalne enote ne uporabljate, jo izklopite iz električnega omrežja. Pred čiščenjem izklopite napajalno enoto iz električnega omrežja. Za čiščenje uporabite mehko in suho krpo
• NIKOLI ne poskušajte polniti izdelka z napajalniki, ki jih ni priporočil proizvajalec izdelka. Napajalna enota in vgrajena baterija sta posebej izdelana in namenjena, da ju uporabljate skupaj.
• Napajalna enota, ki je priložena vaši laserski napravi je zasnovan samo za polnjenje laserske naprave Fatmax. Vsaka drugačna uporaba lahko povzroči nevarnost požara, električnega udara ali smrti zaradi električnega udara. Uporabljajte samo HUNTKEY model # HKA03612030-8C
• Napajalno enoto shranjujte izven dosega otrok.

• Napajalno enoto zavarujte pred dežjem in snegom.

• Priključni kabel napajalne enote izvlecite iz omrežne vtičnice tako, da ga primete za vtič in ne za kabel. Tako zmanjšate nevarnost poškodbe električnega vtiča in kabla.

• Na napajalno enoto ne postavljajte predmetov, ki bi lahko zakrili prezračevalne odprtine in povzročili prekomerno segrevanje. Napajalno enoto postavite stran od izvora toplote.
• Napajalne enote ne uporabljajte, če ima poškodovan kabel ali vtič.
• Napajalne enote, ki je bila močno udarjena, vržena na tla ali kako drugače poškodovana, ne uporabljajte. Odnesite ga v pooblaščeni servisni center.
• Napajalne enote ne razstavljajte; če je potrebno popravilo, jo odnesite v pooblaščeni servis.
• Napajalna enota je zasnovana v napetostnem razponu 100-240 V AC @50/60 Hz.
• Enote ne uporabljajte za kakršnokoli drugo napetost.
• Za več podrobnosti preberite varnostna navodila v uporabniškem priročniku baterije.

Postopek polnjenja

1. Pred priklopom na lasersko napravo, priklopite napajalno enoto na ustrezno vtičnico električnega omrežja.
2. Priklopite polnilni kabel na polnilno vtičnico na zadnji strani laserske naprave.

OPOMBA: Če baterije dalj časa ne uporabljate, se bo postopoma izpraznila. Pred ponovno uporabo je treba baterijo ponovno napolniti.

Pomembni varnostni napotki za polnjenje

Napajalna enota se lahko med polnjenjem zelo segreje. To je običajno in ne pomeni okvare. Da omogočite ustrezno hlajenje baterije, napajalne enote ali baterije ne postavljajte v topel prostor ali površino, ki ne omogoča odvajanje toplote.

Če nastopijo težave pri polnjenju vgrajene baterije:

a. Preverite prisotnost električnega toka v vtičnici električnega omrežja tako, da jo vključite v svetilko ali drugo napravo;
b. Preverite, da je vtičnica povezana s stikalom svetilke, ki prekine tokokrog, ko izključite svetilko;
c. Napajalno enoto in laser postavite v prostor, kjer je temperatura zraka približno 18 °- 24 °C (65 °F - 75 °F).
d. Če težav povezanih s polnjenjem ni mogoče odpraviti, orodje in napajalno enoto odnesite na pooblaščeni servisni center.

- Ne zmrznite napajalne enote in jo ne potopite v vodo ali drugo tekočino.

OPOZORILO: Nevarnost električnega udara! Onemogočite, da v notranjost napajalne enote ne prodre tekočina. To lahko povzroči električni udar.

POZOR: Nikoli ne poskušajte iz kakršnegakoli razloga odpreti napajalne enote. Znotraj naprave ni delov, ki bi jih lahko servisiral ali popravil uporabnik.

Postavitev

Laserska naprava

• Laser položite na ravno in stabilno podlago.
• Za VKLOP in aktivacijo funkcije za samoniveliranje, pomaknite funkcijo nagiba / transportiranja v odklenjene položaj. (Sl. B #3)
• Lasersko orodje postavite v pokončni položaj in sicer na površino, ki se nahaja v določenem kompenzacijskem pasu.
• Z večkratnim pritiskom na tipko za aktivacijo laserskega žarka izberite želeno konfiguracijo laserskega žarka (Sl. C #8) in izvedite postopke, ki so prikazani na sl. D.

Montaža pripomočkov

• Pripomočke postavite v bližino območja, kjer jih boste uporabili in dovolj proč od motečih dejavnikov.
• Nastavite pripomočke. Nastavitev more biti opravljena tako, da je podnožje pripomočkov čim bolj v vodoravnem položaju (v delovnem območju laserskega orodja).
• Montirajte lasersko orodje na pripomoček; pri tem uporabite ustrezen način pritrditve, ki je skladen s pripomočkom / lasersko napravo.

SVARILO:

- Ko je laserska naprava nameščena na pripomočku, jo ne puščajte brez nadzora, će le-ta ni varno privita s pritrdilnim vijakom. V nasprotnem primeru se lahko lasersko orodje preobrne in priveđe do materialne škode.

OPOMBA:

• Toplo priporočamo, da med montažo ali odstranitvijo laserskega orodja s pripomočka držite lasersko orodje z eno roko.
• Pri nameščanju orodja nad tarčo, deloma zategnite vijak, poravnajte lasersko orodje in popolnoma zategnite vijak.

Uporaba

OPOMBA:

• Pred uporabo laserskega orodja preverite natančnost laserja.
• Laserska naprava bo opozorila, če se nahaja izven kompenzacijskega območja. Glej opis LED lučk. Poravnajte lasersko orodje, da bo čim bolj v vodoravni legi.
• Ko laserskega orodja ne uporabljate, IZKLOPITE lasersko orodje s preklopom funkcije nagiba v zaklenjen položaj.

Gumb

• Za VKLOP laserja, pomaknite funkcijo nagiba / transportiranja v odklenjen položaj. (Sl. B #3)
• Za IZKLOP laserja, pomaknite funkcijo nagiba / transportiranja v zaklenjen položaj.
• Z večkratnim pritiskom na tipko za aktivacijo laserskega žarka izberite želeno konfiguracijo laserskega žarka (Sl. C #8) in izvedite postopke, ki so prikazani na sl. D.

Načini uporabe

OFF (IZKLOPLJEN)/ zaklenjen (Glej sl. B)

Laser bo IZKLJUČEN in funkcija nagiba zaklenjenem položaju.

ON (VKLOPLJEN)/ samoniveliranje (Glej sl. B)

Ko je v položaju ON (VKLOPLJEN) funkcija nagiba na laserskem orodju dklenjenem položaju/položaju za noniveliranje.

- Laserska naprava je zasnovana tako, da se samonivelira. Če je bil laserski žarek naklonjen za > 4°, funkcija samoniveliranja ne bo omogočena in laserski žarek bo utripal. Če utripajoči žarki LASERJA NISO VODORAVNI ALI NAVPIČNI IN SE JIH NE SME UPORABLJATI ZA DOLOČANJE ALI OZNAČEVANJE VODORAVNOSTI ALI NAVPIČNOSTI. Laser postavite na bolj ravno podlago.

Preverjanje natančnosti in umerjanje

• Laserska orodja so tovarniško umerjena in hermetično zaprta.
• Priporočamo, da izvedete preverjanje umerjanja pred prvo uporabo orodja in nato v rednih časovnih presledkih.
• Lasersko orodje redno preverjajte, da zagotovite natančnost delovanja, še posebej če ga uporabljate za precizne meritve.
• Med preverjanjem delovanja uporabite čim daljo območje / razdaljo, ki je sorodna vaši delovni razdalji. Če je merilno območje / razdalje večja, boste lasersko orodje izmerili lažje in bolj natančno.
• Pred preverjanjem natančnosti delovanja, mora biti zaklep v odklenjenem položaju, da omogočite laserski napravi samoniveliranje.
• Laser namestite na gladko, ravno, stabilno površino, ki je vodoravna v obe smeri;

PREVERJANJE NATANČNOSTI – VODORAVEN

ŽAREK, SMER SKENIRANJA (SL. E)

Za preverjanje vodoravnega umerjanja sta potrebni dve steni, oddaljeni 9 m. Preverjanje umerjanja morate izvesti z razdaljo, ki ne sme biti krajša od razdalje aplikacij, za katere boste uporabljali orodje.

1. Laser postavite na konec 9 m (30') stene (slika E št. 1).

2. VKLOP laserja.

3. Prikaz vodoravnega laserskega žarka.

4. Obrnite laser proti nasprotnem koncu stene in vzporedno s sosednjo steno.

5. Najmanj 9 m (30') narazen od laserskega žarka označite a in b.

6. Obrnite laser za 180°.

7. Nastavite višino laserja tako, da bo središče žarka poravnano s a (slika E št. 2).

8. Neposredno nad ali pod ⓑ, označite Ⓗ vzdolž laserskega žarka (slika Ⓔ št. 3).

9. Izmerite navpično razdaljo med ⓑ in Ⓒ.

10. Če je vaša meritev večja od dovoljene razdalje med ⓑ in Ⓕ za ustrezno razdalje med stenami iz tabele v nadaljevanju, je treba opraviti servis laserja v pooblaščenem servisu.

Razdalja med stenama	Dovoljena razdaljaMed b in c
9 m (30') 6 mm (1/4")
12 m (40') 8 mm (5/16")
15 m (50') 10 mm (13/32")

PREVERJANJE TOČNOSTI – VODORAVEN ŽAREK, SMER RAZMIKA (SL. F)

Za preverjanje umerjanja vodoravnega razmika je potrebna ena stena dolžine vsaj 9 m. Preverjanje umerjanja morate izvesti z razdaljo, ki ne sme biti krajša od razdalje aplikacij, za katere boste uporabljali orodje.

1. Laser postavite na konec 9 m (30') stene (slika F št. 1).
2. VKLOP laserja.
3. Prikaz vodoravnega laserskega žarka.
4. Obrnite laser proti nasprotnem koncu stene in vzporedno s sosednjo steno.
5. Najmanj 9 m (30') narazen od laserskega žarka označite a in b.
6. Premaknite laser na nasprotni konec stene (slika Ⓕ št. 2).
7. Namestite laser proti prvemu koncu iste stene in vzporedno s sosednjo steno.
8. Nastavite višino laserja tako, da bo središče žarka poravnano s b.
9. Neposredno nad ali pod a, označite c vzdolž laserskega žarka (slika F št. 3).
10. Izmerite razdaljo med a in c
11. Če je vaša meritev večja od dovoljene razdalje med a in c za ustrezno razdaljo med stenami iz tabele v nadaljevanju, je treba opraviti servis laserja v pooblaščenem servisu.

Razdalja med stenama	Dovoljena razdaljaMed a in c
9 m (30') 6 mm (1/4")
12 m (40') 8 mm (5/16")
15 m (50') 10 mm (13/32")

PREVERJANJE NATANČNOSTI - NAVPIČNE

LASERSKE ČRTE (SL. G)

Navpično umerjanje žarka lahko najbolj točno preverimo, će imamo na voljo višjo navpično steno, idealno višine 30' (9m), pri tem ena oseba na tleh uravnava položaj laserja, druga oseba v bližini stropa pa označi položaj žarka. Preverjanje umeritve morate izvesti z razdaljo, ki ne sme biti krajša od razdalje aplikacij, za katere boste uporabljali orodje.

1. Laser postavite na tla in vklopite obe navpični laserski črti (slika Ⓖ št. 1).
2. Označite položaj a in b, kjer se laserski črti prekrižata na tleh. Označite položaj, kjer se laserski črti prekrižata na stropu c in d. Vedno označite središče laserskega žarka (slika G št. 2).
3. Celotno lasersko napravo zasukajte za 180 stopinj in jo naravnajte tako, da laserski žarki prekrijejo predhodne oznake a in b na tleh (slika G št. 3).
4. Označite položaj, kjer se žarka križata na stropu in f.
5. Izmerite razdaljo med oznakama na stropu c g in d, h. Če je meritev večja od spodnje vrednosti, je potrebno laser servisirati pri pooblaščenem servisnem centru.

Razdalja Razdalja med stenama	Dovoljena razdalja Izmerjena vrednost med oznakama
8' (2,5 m) 1/16" (1,5 mm)
10' (3,0 m) 3/32" (2,0 mm)
14' (4,0 m) 1/8" (2,5 mm)
20' (6,0 m) 5/32" (4,0 mm)
30' (9,0 m) 1/4" (6,0 mm)

PREVERJANJE NATANČNOSTI 90° KOTA MED NAVPIČNIMI LASERSKIMI ČRTAMI (SL. H)

Za preverjanje natančnosti 90° kota boste potrebovali talno površino, ki znaša najmanj 10 m x 5 m (33' x 18'). Položaj laserja pri vsakem koraku in mesta, kjer morate napraviti oznake, razberete iz slike H. Vedno označite središče laserskega žarka.

1. Laser namestite na gladko, ravno, stabilno površino, ki je vodoravna v obe smeri, kot je prikazano na sliki Ⓗ št. 1.
2. Vklopite laser.
3. Vklopite tako vertikalni nosilci.
4. Vzdolž sprednjega laserskega žarka označite tri lokacije a, b in c kjer b je sredinska točka laserskega žarka.
5. Namestite laser tako, da bo točka navzdol prek b in je sprednji laserski žarek poravnan z c (slika H št. 2).
6. Označite položaj e vzdolž stranskega laserskega žarka najmanj 3 m (10') vstran od laserja.
7. Obrnite laser v smeri gibanja urinega kazalca za 90°.
8. Namestite laser tako, da bo točka navzdol prek b in je sprednji laserski žarek poravnan z e (slika H št. 3).

9. Vzdolž stranskega laserskega žarka označite f v bližini a

10. Izmerite razdaljo med a in f

11. Če je vaša meritev večja od dovoljenje razdalje med a in f za ustrezno razdaljo od b do a iz tabele v nadaljevanju, je treba opraviti servis laserja v pooblaščenem servisu.

Razdalja od do a	Dovoljena razdalja Med a in f
3 m (10') 3,2 mm (1/8")
4 m (14') 3,5 mm (5/32")
5 m (17') 4,5 mm (3/16")
6 m (20') 5,5 mm (7/32")
7 m (23') 6 mm (1/4")

Tehnične specifikacije

Lasersko orodje

	FMHT77357(RDEČA) FMHT77356(ZELENA)
Natančnost niveliranja: ≤3 mm / 10 m (1/8 in @ 30 ft)
Vodoravna / navpična natančnost ≤3 mm / 10 m (1/8in @ 30 ft)
Kompenzacijsko območje ± 4°
Delovna razdalja (laserska črta): RDEČA: 20 m (65 ft)(50 m z detektorjem)		ZELENA 35 m (115 ft)(50 m z detektorjem)
Razred laserja: Razred 2 (IES/EN60825-1: 2014
Valovna dolžina laserja 630-680 nm (RDEČA) 510 nm ~ 530 nm (ZELENA)
Čas delovanja(vsi laserji VKLOPLJENI):	≥ 24 ur(Litij ionska) ≥ 8 ur (Litij ionska)
Napajanje: Vgrajena litij ionska polnilna baterija; 7,2 V DC; 2,0 Ah;14,4 Wh
IP zaščita: IP54
Temperaturno območje (delovno): od 10 °C do + 40 °C (od 50 °F do 104 °F)
Temperaturno območje(shranjevanje):	od -20 °C do +40 °C (od -4 °F do 104 °F)
Temperaturno območje(polnjenje):	od 5 °C do +40 °C (od 41 °F do 104 °F)

Съдържание
