NAUDOJIMO INSTRUKCIJA FatMax FMHT77356 STANLEY

• Naudotojo sauga

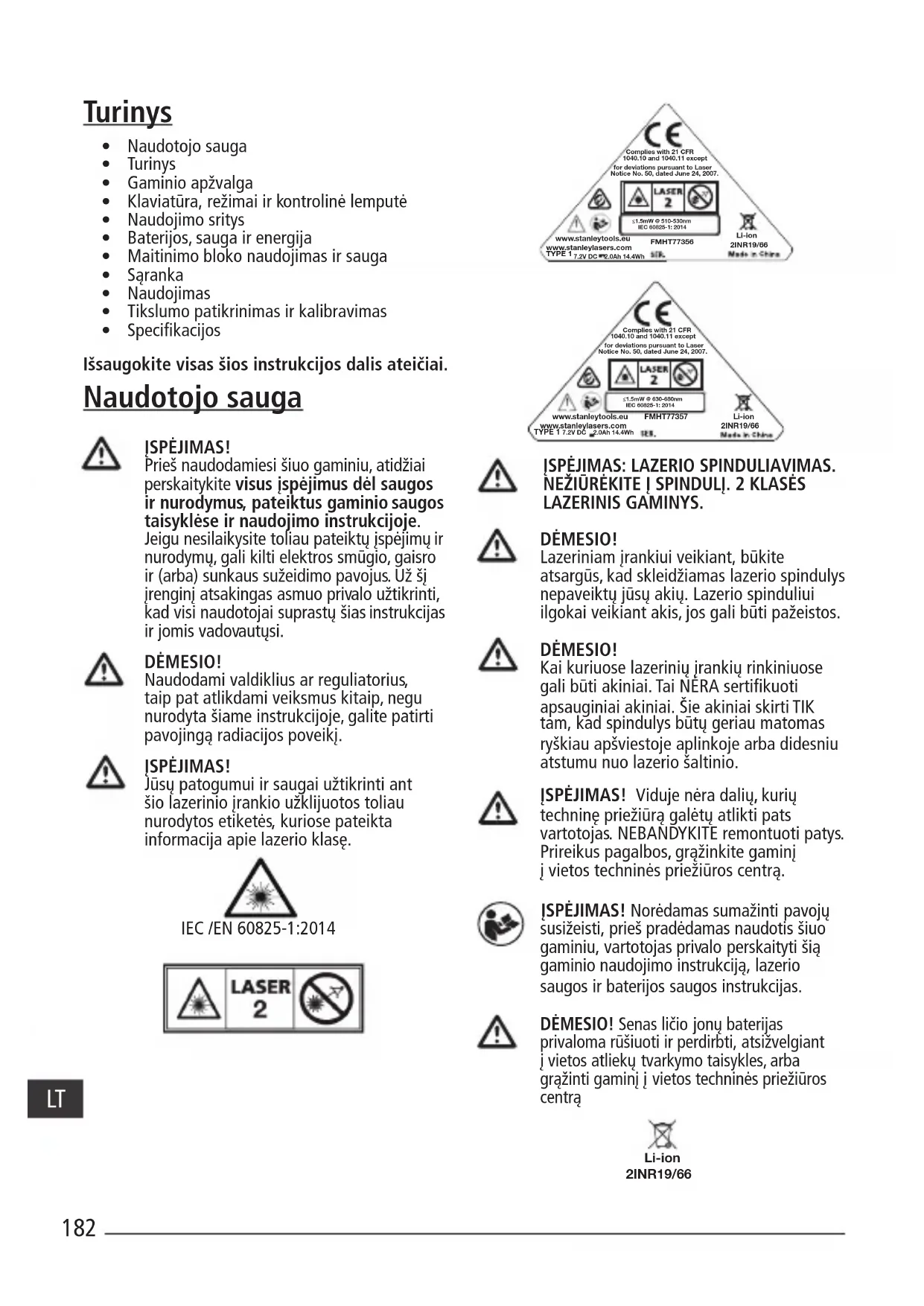

• Turinys
  • Gaminio apžvalga
• Klaviatūra, režimai ir kontrolinė lemputė
• Naudojimo sritys
  • Baterijos, sauga ir energija
  • Maitinimo bloko naudojimas ir sauga
• Saranka
• Naudojimas
  • Tikslumo patikrinimas ir kalibravimas
• Specifikacijos

Išsaugokite visas šios instrukcijos dalis ateičiai.

Naudotojo sauga

JSPÉJIMAS!

Prieš naudodamiesi šiuo gaminiu, atidžiai perskaitykite visus įspėjimus dėl saugos ir nurodymus, pateiktus gaminio saugos taisyklėse ir naudojimo instrukcijoje. Jeigu nesilaikysite toliau pateiktų įspėjimų ir nurodymų, gali kilti elektros smūgio, gaisro ir (arba) sunkaus sužeidimo pavojus. Už šį įrenginį atsakingas asmuo privalo užtikrinti, kad visi naudotojai suprastų šias instrukcijas ir jomis vadovautųsi.

DÉMESIO!

Naudodami valdiklius ar reguliatorius, taip pat atlikdami veiksmus kitaip, negu nurodyta šiame instrukcijoje, galite patirti pavojingą radiacijos poveiki.

ISPÉJIMAS!

Jūsų patogumui ir saugai užtikrinti ant šio lazerinio įrankio užklijuotos toliau nuroytos etiketės, kuriose pateikta informacija apie lazerio klasę.

IEC /EN 60825-1:2014

LASER 2

LT

Lazeriniam jrankiui veikiant, būkite atsargūs, kad skleidžiamas lazerio spindulys nepaveiktų jūsų akių. Lazerio spinduliui ilgokai veikiant akis, jos gali būti pažeistos.

DÈMESIO!

Kai kuriuose lazerinių įrankių rinkiniuose gali būti akiniai. Tai NERA sertifikuoti apsauginiai akiniai. Šie akiniai skirti TIK tam, kad spindulys būtų geriau matomas ryškiau apšviestoje aplinkoje arba didesniu atstumu nuo lazerio šaltinio.

JSPĖJIMAS! Viduje nėra dalių, kurių techninę priežiūrą galėtų atlikti pats vartotojas. NEBANDYKITE remontuoti patys. Prireikus pagalbos, gražinkite gaminį i vietos techninės priežiūros centrą.

İSPĖJIMAS! Norėdamas sumažinti pavojų susižeisti, prieš pradėdamas naudotis šiuo gaminiu, vartotojas privalo perskaityti šią gaminio naudojimo instrukciją, lazerio saugos ir baterijos saugos instrukcijas.

DÉMESIO! Senas ličio jonų baterijas privaloma rūšiuoti ir perdirbti, atsižvelgiant į vietos atliekų tvarkymo taisykles, arba gražinti gamini į vietos techninės priežiūros centra

Li-ion

2INR19/66

Gaminio apžvalga

A pav. – Lazerinis jrankis

1. Lazerio langelis / diafragma
2. Klaviatūros jungiklis
3. Jjungimo / švytuoklės užrakto jungiklis
4. NS maitinimo lizdas

B pav. – Energijos / transportavimo užraktas

1. Lipdukas
2. 1/4-20 ir 5/8-11 srieginis stovas

C pav. – Lazerio režimai

1. Baterija / energija
2. Spindulio suaktyvinimo mygtukas
3. Pulsavimo režimo suaktyvinimo mygtukas
4. Pulsavimo režimo / neišlyginimo kontrolinė lemputė

F pav. – Horizontalaus spindulio nuolydžio skenavimo krypties tikslumas

G pav. – Vertikalaus spindulio tikslumas

F pav. – Vertikalaus spindulio 90° kampo tikslumas

ljungimo / švytuoklės užrakto jungiklis (B pav.)

Jjungimas / švytuoklės atrakinimas / savaiminio išsilyginimo jjungimas

Išjungimas / švytuoklės užrakinimas

• Norėdami lazerį IJUNGTI, nustatykite jungiklj atrakinimo padėtyje
• Norėdami lazerį IŠJUNGTI, nustatykite jungiklj užrakinimo padėtyje

Režimai

Galimi lazerio spindulio režimai

Žr. C ir D pav., kuriuose pavaizduota lazerio konfigūracija.

Savaiminis išsilyginimas (B pav.)

- Norint jungti savaiminį išsilyginimą pastačius lazerinį įrankį <4 ° kampo padėtyje, jo švytuoklės užraktą reikia nustatyti atrakinimo / IJUNGIMO padėtyje.

Neišlyginimas (B pav.)

- Jeigu lazeris bus pakrypęs > 4 ° kampu, jis savaime išsilyginti negalės ir lazerio spindulys pradės žybčioti.

Klaviatūros-pulsavimo mygtukas

Pulsavimo režimo IJUNIGMO / IŠJUNGIMO mygtukas (Žr. ©pav.)

Norėdami jjungti pulsavimo režimą, paspauskite

.(Žr. ©pav. Nr. 9)

Pulsavimo režimo kontrolinės lemputės / neišlyginimo indikatoriaus veikimas (žr. © pav. Nr. 10)

KONTROLINÉ LMEPUTÉ NEŠVIEČIA

1. Pulsavimo režimas IŠJUNGTAS / prietaisas stovi lygiai

BE PERSTOJO ŠVIEČIA ŽALIA KONTROLINĖ LEMPUTĖ

1. PULSAVIMO REŽIMAS yra IJUNGTAS; lazerinis jrenginys yra savaiminio išsilyginimo ribose. (<4 °)

MIRKSI RAUDONA KONTROLINÉ LEMPUTÉ

1. Lazerinis jrenginys yra NEIŠLYGINTAS; spinduliai žybčios. (PULSAVIMO REŽIMAS gali būti IJUNGTAS arba IŠJUNGTAS, atsižvelgiant j pradinės būsenos nuostatą).

Klaviatūros-baterijos mygtukas

Baterijos energijos lygio indikatoriaus mygtukas (žr. ©pav.)

Baterijos energijos kontrolinė lemputė (žr. © pav. # 7)

BE PERSTOJO ŠVIEČIA ŽALIA KONTROLINĖ LEMPUTĖ

1. Baterijos energija >25 %
   ŠVIEČIA RAUDONA KONTROLINĖ LEMPUTĖ

2. Baterijos energija >25 %
   ŠVIESOS DIODAI NEDEGA

3. Bateriją reikia jkrauti. Lazerio spinduliai nešviečia.

Naudojimo sritys

Vertikalus perkélimas

• Nustatykite vertikalią atskaitos plokštumą, naudodami vertikalų lazerio spindulį.
• Nustatinėkite norimą(-us) objektą(-us), kol jie sutaps su vertikalia atskaitos plokštuma, kad objektas(-ai) būtų vertikalūs.

Horizontalus perkélimas

• Nustatykite horizontalią atskaitos plokštumą, naudodami horizontalų lazerio spindulį.
• Nustatinėkite norimą(-us) objektą(-us), kol jie sutaps su horizontalia atskaitos plokštuma, kad objektas(-ai) būtų horizontalūs.

Statmenumas

• Naudodami vertikalų ir horizontalų lazerio spindulius, nustatykite tašką, kuriame susikerta du spinduliai.
• Nustatinėkite norimą(-us) objektą(-us), kol jie sutaps su vertikaliu ir horizontaliu lazerio spinduliais, kad objektas(-ai) būtų statmeni.

Baterijos, sauga ir energija

JŠRĚJIMAS! Dričný

Prieš naudodamiesi šiuo gaminiu, atidžiai perskaitykite visus įspėjimus dėl saugos ir nurodymus, pateiktus gaminio saugos taisyklėse ir naudojimo instrukcijoje. Jeigu nesilaikysite toliau pateiktų įspėjimų ir nurodymų, gali kilti elektros smūgio, gaisro ir (arba) sunkaus sužeidimo pavojus. Už šį įrenginį atsakingas asmuo privalo užtikrinti, kad visi naudotojai suprastų šias instrukcijas ir jomis vadovautųsi.

- Būkite atsargūs, kad netyčia nejjungtumėte įrankio. Prieš imdami arba nešdami prietaisą, patikrinkite, ar jo jungiklis yra išjungimo padėtyje. Nešant prietaisą uždėjus pirštą ant jo jungiklio arba jjungiant jį i elektros tinklą, kai jo jungiklis yra jjungtas, gali įvykti nelaimingų atsitikimų.

LT

• Lazerj galima jkrauti naudojant tik pateiktajj maitinimo bloka, prijungiant jj prie NS maitinimo lizdo, pavaizduoto A pav. Nr. 4 (maitinimo blokas: „Huntkey” modelis Nr. HKA03612030-8C) Vieno tipo gaminiui arba baterijai tinkantis kroviklis, naudojamas kitam gaminiui arba akumuliatoriui krauti, gali kelti gaisro pavoju.
• Lazeris pateikiamas su jrengta jkraunama ličio jonų baterija, kurios pačiam naudotojui keisti arba techniškai prižiūrėti negalima. Nebandykite jdėti jokių kitų baterijų, nes gali kilti pavojus susižaloti arba sukelti gaisrą.
• Kai prietaisas yra nenaudojamas, laikykite jį toliau nuo kitų metalinių daiktų, pavyzdžiui, popieriaus sąvaržėlių, monetų, raktų, vinių, varžtų ir kitų mažų metalinių daiktų, dėl kurių gali kilti trumpasis jungimas tarp kontaktų. Sulietę akumuliatoriaus gnybtus galite nusideginti arba sukelti gaisrą. Jeigu NS maitinimo lizdo nenaudojate, būtinai uždenkite jį pateiktu guminiu kaiščiu.
• Netinkamai naudojant, iš jrengtos baterijos gali ištekėti skysčio; venkite sąlyčio su juo. Jei sąlytis atsitiktinai įvyko, gausiai nuplaukite vandeniu. Jei skysčio pateko į akis, kreipkitės į gydytoja. Iš baterijos ištekėjęs skystis gali sudirginti arba nudeginti odą.
• Nenaudokite gaminio, jeigu baterija yra pažeista arba modifikuota. Naudojant pažeistą arba modifikuotą ličio jonų bateriją, gaminys gali veikti nenuspėjamai ir sukelti gaisrą, sprogti arba sužaloti.
• Saugokite bateriją ir prietaisą nuo liepsnos ar didelio karščio. Liepsna arba aukštesnė nei 130 °C (265 °F) temperatūra gali sukelti sprogimą. Rekomenduojamos temperatūros vertės nurodytos techninių duomenų lentelėje.
• Lazerinio gaminio gedimo arba pažeidimo atveju jo negalima taisyti pačiam naudotojui; jį privaloma grąžinti atstovui arba pristatyti į „Stanley“ garantinio aptarnavimo / techninės priežiūros centra. Bet tokius reikiamus techninės priežiūros darbus privalo atlikti tik kvalifikuotas meistras, naudojantis tik originalias keičiamąsias dalis. Taip užtikrinsite saugų gaminio veikimą.

- Perskaitykite visus susijusius nurodymus ir jspėjimus, pateiktus su baterijos saugos ir lazerio saugos / garantijos instrukcijomis. Pasibaigus gaminio tarnavimo laikui, vadovaukitės visomis vietos atlieku surinkimo ir tvarkymo taisyklėmis.

Maitinimo bloko naudojimas ir sauga

Svarbūs maitinimo bloko / elektros saugos nurodymai IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ.

Šiame įrankyje naudojamas 100–240 voltų 50 / 60 Hz kintamosios srovės maitinimo blokas. Prieš pradėdami naudotis maitinimo bloku, perskaitykite visus ant maitinimo bloko pažymėtus saugos nurodymus ir jspėjamuosius ženklus.

JSPÉJIMAS! Elektros smūgio pavojus. Saugokite maitinimo bloką, kad j jo vidų nepatektų vandens. Gali įvykti elektros smūgis.

DÈMESIO! Pavojus apsideginti.

• PASTABA. Esant tam tikroms sąlygoms, kai maitinimo blokas jjungtas j maitinimo tinklą, kokia nors pašalinė medžiaga gali sujungti trumpuoju jungimu maitinimo bloko kontaktus. Reikėtų saugoti, kad pro maitinimo bloko angas j jo vidų nepatektų pašalinių medžiagų, pavyzdžiui, šlifavimo dulkių, metalo drožlių, plieno vatos, aliuminio folijos ar kitų susikaupusių metalo dalelių.
• Visada atjunkite maitinimo bloką nuo elektros tinklo lizdo, kai jo nenaudojate. Prieš pradėdami valyti maitinimo bloką, visuomet atjunkite jį nuo elektros tinklo. Valykite tik minkšta sausa šluoste.
• NEBANDYKITE krauti gaminio kitais maitinimo blokais, išskyrus pateiktaji su šiuo gaminiu. Maitinimo blokas ir integruota baterija yra specialiai sukurti veikti kartu.
• Su šiuo lazeriu pateiktas maitinimo blokas nėra skirtas jokiems kitiems tikslams, išskyrus „Fatmax“ lazeriui įkrauti. Bet kaip kitaip naudojant šį įrenginį, gali kilti gaisro, elektros smūgio pavojus arba pavojus žūti nuo elektros srovės. Naudokite HUNTKEY modelį NR. HKA03612030-8C
• Laikykite maitinimo bloką vaikams nepasiekiamoje vietoje.

• Saugokite maitinimo bloką nuo lietaus ar sniego.

• Išjungdami maitinimo bloką iš elektros lizdo, traukite už kištuko, o ne už laido. Taip sumažės pavojus pažeisti elektros kištuką ir laidą.

• Nedėkite ant maitinimo bloko jokių daiktų, kad įrenginio vidus pernelyg neperkaistų. Statykite maitinimo bloką atokiai nuo bet kokio šilumos šaltinio.
• Nenaudokite maitinimo bloko su pažeistu laidu ar elektros kištuku
• Nenaudokite maitinimo bloko, jei jis buvo stipriai sutrenktas, numestas arba kitaip kaip nors sugadintas. Atiduokite jì į įgaliotąjį techninės priežiūros centrą, kad pataisytų.
• Neardykite maitinimo bloko; kai reikia atlikti jo techninės priežiūros arba remonto darbus, atiduokite jį i įgaliotąjį techninės priežiūros centra.
• Maitinimo blokas skirtas veikti esant 100–240 voltų įtampos 50 / 60 Hz kintamajai srovei.
• Nebandykite naudoti esant jokiai kitai jtampai.
• Išsamius nurodymus rasite baterijos saugos instrukcijoje.

Ikrovimas

1. Prijunkite maitinimo bloką prie tinkamo elektros tinklo lizdo, prieš prijungdami jį prie lazerio bloko.
2. Ikiškite krovimo kabelio kištuką i lazerio bloko gale esantį krovimo lizdą.

PASTABA. Ilgą laiką paliktas nenaudojamas akumuliatorius lėtai išsikraus. Prieš naudojimą gaminį gali tekti dar kartą įkrauti.

Svarbios pastabos dėl įkrovimo

Įkrovimo metu maitinimo blokas gali įšilti. Tokia būklė yra normali – ji nereiškia, kad prietaisas sugedo. Norėdami, kad po naudojimo akumuliatorius greičiau atvėstų, nedėkite maitinimo bloko arba baterijos šiltoje vietoje, pavyzdžiui metalinėje pašiūrėje arba atviroje priekaboje. Jeigu vidinė baterija tinkamai nekraunama:

a) patikrinkite, ar tinkamai veikia lizdas, prijungdami stalo šviestuvą arba kitą prietaisą;
b) patikrinkite, ar lizdas yra prijungtas prie šviesos jungiklio, kuris išjungia elektrą, kai užgesinate šviesą;
c) perneškite maitinimo bloką ir lazerio bloką j tokią vietą, kur aplinkos oro temperatūra yra maždaug 65–75 °F (18–24 °C);
d) jeigu jkrovimo problemų išspręsti nepavyktų, pristatykite įrankį ir maitinimo bloką į vietos techninės priežiūros centrą.

- Neužšaldykite ir nenardinkite maitinimo bloko j vandenj ar kokj nors kitą skystj.

İSPĖJIMAS! Elektros smūgio pavojus. Saugokite maitinimo bloką, kad i jo vidų nepatektų vandens. Gali įvykti elektros smūgis.

DÉMESIO! Niekada dėl jokių priežasčių nebandykite atidaryti maitinimo bloko. Šio gaminio viduje nėra dalių, kurių techninę priežiūrą galėtų atlikti pats vartotojas.

Saranka

Lazerinis įrankis

• Padėkite lazerinį įrankį ant lygaus, tvirto paviršiaus.
• Norėdami IJUNGTI ir suaktyvinti automatinio išsilyginimo funkciją, nustatykite švytuoklės / transportavimo užraktą i užrakinimo padėtį. (B pav. Nr. 3)
• Paskui lazerinj įrankį privaloma pastatyti stačią ant paviršiaus, kuris yra nurodytose kompensavimo atstumo ribose.
• Pasirinkite norimą spindulio konfigūraciją, spaudinėdami spindulio suaktyvinimo mygtuką (C pav. Nr. 8) ir perjungdami parinktis, pavaizduotas D pav.

Priedų montavimas

• Padėkite priedą ten, kur jam niekas lengvai nesutrukdys, tos vietos, kurią reikia išmatuoti, centre.
• Tinkamai nustatykite priedą. Sureguliuokite nustatymą, kad priedo pagrindas būtų beveik horizontalus (būtų lazerinio įrankio kompensavimo ribose).
• Pritvirtinkite lazerinį įrankį prie priedo, naudodami tinkamą tvirtinimo metodą, kurį reikia naudoti tokiai priedo / lazerinio įrankio kombinacijai.

DÈMESIO!

- Nepalikite lazerinio įrankio ant priedo be priežiūros, prieš tai iki galo neužverže tvirtinimo varžo. Antraip lazerinis įrankis gali nukristi ir dėl to gali būti sugadintas.

LT

PASTABA.

• Geriausia praktika – tvirtinant lazerinj jrankj ant priedą arba jj nuimant, visada prilaikyti lazerinj jrankj viena ranka.
• Jeigu nustatote įrankį virš numatytosios vietos, iš dalies užveržkite tvirtinimo detalę, sulygiuokite lazerinį įrankį, tada iki galo užveržkite detalę.

Naudojimas

PASTABA.

• Prieš naudodamiesi lazeriniu įrankiu, visada būtinai patikrinkite lazerinio įrankio nustatymo tikslumą.
• Lazerinis įrankis parodys, kai jis bus nustatytas už kompensavimo ribų. Kontrolinių lempučių aprašas Perstatykite lazerinį įrankį, kad jis stovėty horizontaliau.
• Kai lazerinio įrankio nenaudojate, būtinai jį IŠJUNKITE, nustatydami švytuoklės užraktą užrakinimo padėtyje.

ljungimo

• Norėdami lazerį IJUNGTI, nustatykite švytuoklės / transportavimo užraktą atrakinimo padėtyje (B pav. Nr. 3).
• Norėdami lazerį IŠJUNGTI, nustatykite švytuoklės / transportavimo užraktą užrakinimo padėtyje.
• Pasirinkite norimą spindulio konfigūraciją, spaudinėdami spindulio suaktyvinimo mygtuką (C pav. Nr. 8) ir perjungdami parinktis, pavaizduotas D pav.

Režimai

IŠJUNGTAS / užrakintas (žr. B pav.)

- Lazeris bus IŠJUNGTAS, o švytuoklė – užrakinta.

IJUGNTAS / savaiminis išsilyginimas (žr. B pav.)

• JJUNGUS lazerj, lazeriniame įrankyje esantis švytuoklės užraktas bus nustatytas atrakinimo / savaiminio išsilyginimo padėtyje.
• Šis lazeris išsilygina savaime. Jeigu lazeris bus pakrypęs > 4° kampu, jis savaime išsilyginti negalės ir lazerio spindulys pradės žybčioti. Jeigu spinduliai mirksi, LAZERIS NĚRA GULSČIAS (ARBA STAČIAS) IR JUO NEGALIMA NAUDOTIS HORIZONTALUMUI ARBA VERTIKALUMUI NUSTATYTI ARBA ŽYMĚTI. Pabandykite pastatykite lazerį ant lygesnio paviršiaus.

Tikslumo patikrinimas ir kalibravimas

• Lazeriniai įrankiai yra užsandarinti ir sukalibruoti gamykloje pagal nurodytas tikslias vertes.
• Prieš naudojantis įrankiu pirmą kartą ir reguliariai prieš naudojantis juo vėliau, rekomenduojama atlikti jo kalibravimo patikrinimą.
• Lazerinj įrankį reikia reguliariai tikrinti, ar jo rodmenys yra tikslūs, ypač, ar tikslūs jo išdėstymai.
• Atliekant tikslumo patikras, naudokite didžiausią plotą / ilgiausią atstumą, koks tik įmanomas, arčiausiai veikimo zonos. Kuo didesnis plotas / ilgesnis atstumas, tuo lengviau nustatyti lazerio tikslumą.
• Prieš tikrinant tikslumą, užraktą reikia nustatyti atrakinimo padętyje, kad lazerinis įrankis galėtų pats savaime išsilyginti.
• Padėkite lazerį ant glotnaus, plokščio ir stabilaus pagrindo, kuris būtų lygus abiem kryptimis.

HORIZONTALAUS SPINDULIO SKENAVIMO KRYPTIES TIKSLUMO TIKRINIMAS (E PAV.)

Norint patikrinti lazerio horizontalų skenavimą, reikia dviejų sienu, viena nuo kitos nutolusių 30 pėdu (9 m) atstumu. Svarbu patikrinti kalibravimą, naudojant atstumą ne mažesnį nei tas, kuriuo įrankis bus naudojamas darbams atlikti.

1. Prispauskite lazeri prie 9 m (30 pedu) ilgio sienos (E-1 pav.) galo.
2. junkite lazeri.
3. Parodytumète horizontalų spindulį.
4. Pasukite lazerj link priešingo sienos galo, lygiagrečiai su gretima siena.
5. Bent 9 m (30 pėdu) atstumu ant lazerio spindulio pažymėkite taškus a ir b.
6. Apsukite lazerj 180° kampu.
7. Pakoreguokite lazerio aukštį taip, kad spindulio centras būtų sulygiuotas su a (E-2 pav.).
8. Tiesiogiai virš arba žemiau b pažymėkite c išilgai lazerio spindulio (E-3 pav.).
9. Išmatuokite vertikalų atstumą tarp ⓑ ir Ⓒ.
10. Jei jūsų matmuo yra didesnis nei leistinas atstumas tarp b ir c atitinkamam atstumui

tarp sienų (žr. tolesnę lentelę), lazerį reikia nugabenti i igaliotajį serviso centra.

Atstumas tarp sienu	Leistinas atstumasTarp b ir c
9 m (30 pèd.) 6 mm (1/4 col.)
12 m (40 pèd.) 8 mm (5/16 col.)
15 m (50 pèd.) 10 mm (13/32 col.)

HORIZONTALAUS SPINDULIO NUOLYDŽIO KRYPTIES TIKSLUMO TIKRINIMAS (F PAV.)

Norint patikrinti lazerio horizontalaus nuolydžio kalibravima, reikia vienos bent 30 pėdu (9 m) ilgio sienos. Svarbu patikrinti kalibravima, naudojant atstuma ne mažesnį nei tas, kuriuo įrankis bus naudojamas darbams atlikti.

1. Prispauskite lazeri prie 9 m (30 pedu) ilgio sienos (F-1 pav.) galo.
2. ljunkite lazeri.
3. Parodytumete horizontalų spindulį.
4. Pasukite lazerj link priešingo sienos galo, lygiagrečiai su gretima siena.
5. Bent 9 m (30 pėdu) atstumu ant lazerio spindulio pažymėkite taškus a ir b.
6. Perneškite lazeri i priešingą sienos galą ( F -2 pav.).
7. Nukreipkite lazeri i pirmaji sienos gala, lygiagrečiai su gretima siena.
8. Pakoreguokite lazerio aukštjaip, kad spindulio centras būtų sulygiuotas su b.
9. Tiesiogiai virš arba žemiau a pažymėkite c išilgai lazerio spindulio (F-3 pav.).
10. Išmatuokite atstumą tarp a ir c
11. Jei jūsų matmuo yra didesnis nei leistinas atstumas tarp a ir c atitinkamam atstumui tarp sienų (žr. tolesnę lentelę), lazerį reikia nugabenti i įgaliotajį serviso centra.

Atstumas tarp sienu	Leistinas atstumas Tarp a ir c
9 m (30 pèd.) 6 mm	(1/4 col.)
12 m (40 pèd.) 8 mm	(5/16 col.)
15 m (50 pèd.) 10 mm	(13/32 col.)

VERTIKALIŲ SPINDULIŲ TIKSLUMO TIKRINIMAS (G PAV.)

Vertikalaus (stačio) lazerio kalibravimo tikrinimas būna tiksliausias esant pakankamam vertikaliam aukščiui, pageidautina 30 pėdu (9 m), kai vienas žmogus ant grindų nustato lazerį, o kitas prie lubų pažymi spindulio padėtį. Svarbu patikrinti kalibravimą, naudojant atstumą ne mažesnį nei tas, kuriuo įrankis bus naudojamas darbams atlikti.

1. Padėkite lazerį ant grindų ir Išjunkite abu vertikalius spindulius (G-1 pav.).
2. Pažymėkite vietą a ir b, kur spinduliai susikerta ant grindų, ir vietą, kurioje spinduliai susikerta ant lubų c ir d. Visuomet pažymėkite spindulių storio centra (G-2 pav.).
3. Pasukite lazerj 180 laipsnių kampu ir perstatykite jį taip, kad spindulių susikirtimo taškas būtų tiesiai ant originalių žymių a ir b ant grindų (G-3 pav.).
4. Pažymėkite padėtį, kur spinduliai susikerta ant lubų e ir f
5. Išmatuokite atstumą tarp dviejų žymių ant lubų ⓒ, g ir ⓑ, h. Jeigu matmuo viršija toliau nurodytas reikšmes, lazerį reikia atiduoti į igaliotajį centra, kad jis būtų perkalibruotas.

Atstumas tarp sienu	Leistinas atstumas tarp Žymu
8 col. (2,5m) 1/16 col. (1,5mm)
10 col. (3,0m) 3/32 col. (2,0mm)
14 col. (4,0m) 1/8 col. (2,5mm)
20 col. (6,0m) 5/32 col. (4,0mm)
30 col. (9,0 m) 1/4 col. (6,0mm)

LT

90° KAMPO TARP VERTIKALIŲ SPINDULIŲ TIKRINIMAS (H PAV.)

Norint patikrinti 90° kampo tikslumą, reikia bent 33 pėd. x 18 pėd. (1 0m x 5 m) ploto laisvos grindų vietos. Žr. H pav., kuriame pavaizduota lazerio padėtis kiekviename etape ir kiekvieno etapo metu pažymimų žymių padėtys. Visuomet pažymėkite spindulių storio centra.

1. Padėkite lazerį ant glotnaus, plokščio ir stabilaus pagrindo, kuris būtų lygus abiem kryptimis, kaip parodyta Ⓗ1 pav.).
2. ljunkite lazeri.
3. Savo ruožtu dėl abiejų vertikalių sijų.

4. Išilgai priekinio lazerio spindulio pažymėkite tris vietas a, b ir c Čia b yra lazerio spindulio vidurio taškas.

5. Nustatykite lazeri taip, kad žemyn nukreiptas taškas būtų virš (b) o priekinis lazerio spindulys būtų sulygiuotas su (c) (H-2 pav.).

6. Pažymėkite vietą e šoniniame lazerio spindulyje, bent 3 m (10 pėdu) atstumu nuo lazerio.

7. Pasukite lazerį pagal laikrodžio rodyklę 90° kampu.

8. Nustatykite lazeri taip, kad žemyn nukreiptas taškas būtų virš ⓑ o priekinis lazerio spindulys būtų sulygiuotas su ⓔ (H-3 pav.).

9. Šoniniame lazerio spindulyje pažymėkite f šalia a.

10. Išmatuokite atstumą tarp a ir f

11. Jei jūsų matmuo yra didesnis nei leistinas atstumas tarp a ir f atitinkamam atstumui nuo b iki a (žr. tolesnę lentelę), lazerį reikia nugabenti į igaliotajį serviso centra.

Atstumas nuo b iki a	Leistinas atstumas Tarp a ir f
3 m (10 pèd.) 3,2	mm (1/8 col.)
4 m (14 pèd.) 3,5	mm (5/32 col.)
5 m (17 pèd.) 4,5	mm (3/16 col.)
6 m (20 pèd.) 5,5	mm (7/32 col.)
7 m (23 pèd.) 6 m	mm (1/4 col.)

Specifikacijos

Lazerinis įrankis

	FMHT77357 (RAUDONAS) FMHT77356(ŽALIAS)
Niveliavimo tikslumas:L ≤3 mm / 10 m (1/8 col. esant 30 pėdų atstumui)
Horizontalumo / vertikalumo tikslumas	≤3 mm / 10 m (1/8 col. esant 30 pėdų atstumui)
Kompensavimo ribos: ± 4 °
Veikimo zona (linija): RAUDONAS: 20 m (65 pėd.) (50 m su ieškikliu)		ŽALIAS: 3 5m (115 pėd.) (50 m su ieškikliu)
Lazerio klasė: 2 klasė (IEC/EN60825-1): 2014
Lazerio bangos ilgis 630–680 nm (RAUDONAS) 510~530 nm (ŽALIAS)
Veikimo trukmė (kai visi lazeriai ĮJUNGTI):	≥ 24 val. (ličio jonų) ≥ 8 val. (ličio jonų)
Energijos šaltinis: įrengta ličio jonų baterija; 7,2 V NS; 2,0 Ah; 14,4 Wh
IP klasė: IP54
(Darbo aplinkos) temperatūros ribos:	10~+40 °C (50~104 °F)
(Sandėliavimo aplinkos) temperatūros ribos:	-20~+40 °C (4~104 °F)
(Įkrovimo aplinkos) temperatūros ribos:	5~+40 °C (41~104 °F)

İçindekiler
