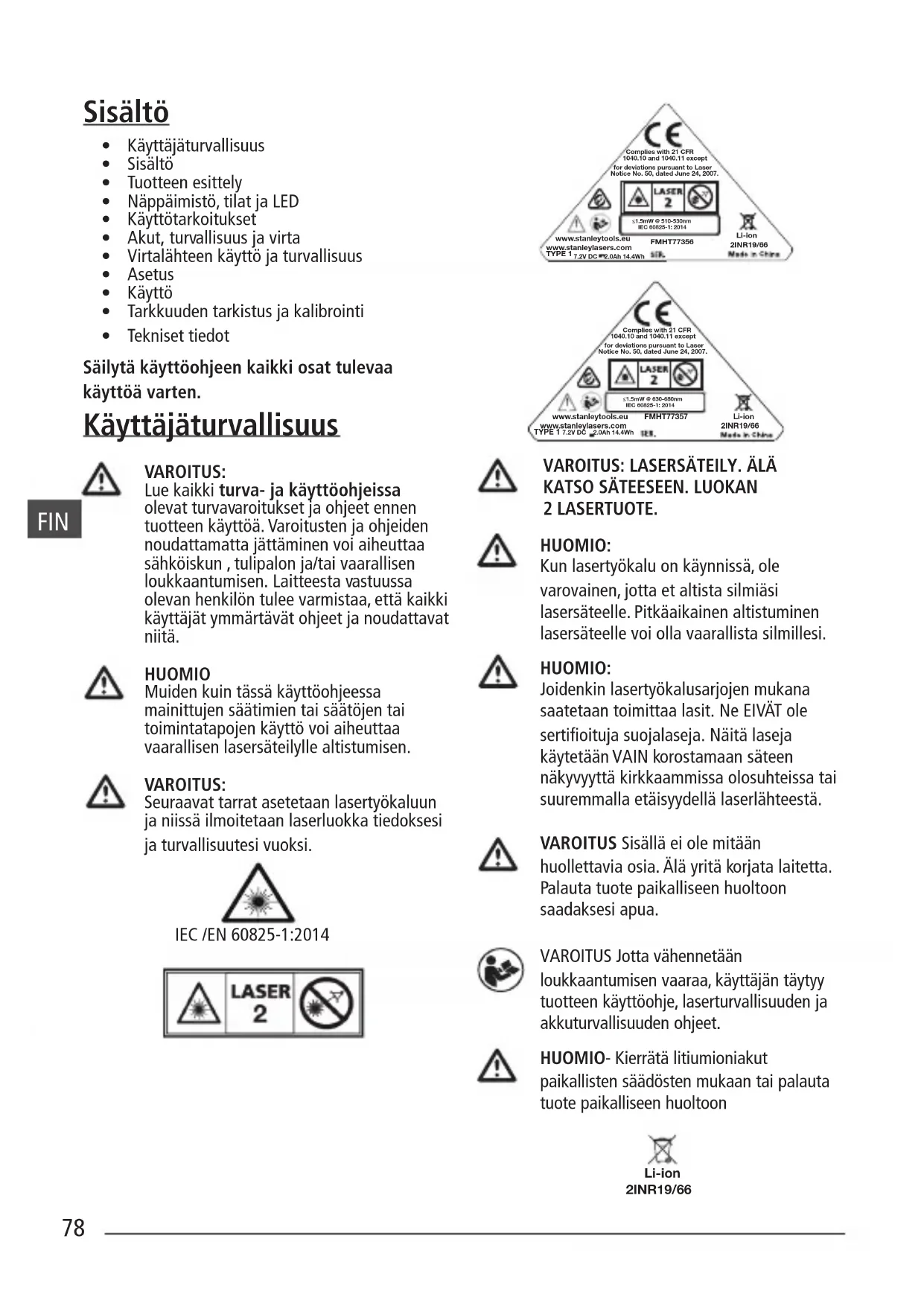

KÄYTTÖOHJE FatMax FMHT77356 STANLEY

• Käyttäjäturvallisuus
  • Sisältö
• Tuotteen esittely
  • Näppäimistö, tilat ja LED
• Käyttötarkoitukset
  • Akut, turvallisuus ja virta
  • Virtalähteen käyttö ja turvallisuus
• Asetus
  • Käyttö
  • Tarkkuuden tarkistus ja kalibrointi
• Tekniset tiedot

Säilytä käyttöohjeen kaikki osat tulevaa käyttöä varten.

Käyttäjäturvallisuus

VAROITUS:

Lue kaikki turva- ja käyttöohjeissa olevat turvavaroitukset ja ohjeet ennen tuotteen käyttöä. Varoitusten ja ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaarallisen loukkaantumisen. Laitteesta vastuussa olevan henkilön tulee varmistaa, että kaikki käyttäjät ymmärtävät ohjeet ja noudattavat niitä.

HUOMIO

Muiden kuin tässä käyttöohjeessa mainittujen säätimien tai säätöjen tai toimintatapojen käyttö voi aiheuttaa vaarallisen lasersäteilylle altistumisen.

VAROITUS:

Seuraavat tarrat asetetaan lasertyökaluun ja niissä ilmoitetaan laserluokka tiedoksesi ja turvallisuutesi vuoksi.

IEC /EN 60825-1:2014

LASER 2

Kun lasertyökalu on käynnissä, ole varovainen, jotta et altista silmiäsi lasersäteelle. Pitkäaikainen altistuminen lasersäteelle voi olla vaarallista silmillesi.

HUOMIO:

Joidenkin lasertyökalusarjojen mukana saatetaan toimittaa lasit. Ne EIVÄT ole sertifioituja suojalaseja. Näitä laseja käytetään VAIN korostamaan säteen näkyvyyttä kirkkaammissa olosuhteissa tai suuremmalla etäisyydellä laserlähteestä.

VAROITUS Sisällä ei ole mitään huollettavia osia. Älä yritä korjata laitetta. Palauta tuote paikalliseen huoltoon saadaksesi apua.

VAROITUS Jotta vähennetään loukkaantumisen vaaraa, käyttäjän täytyy tuotteen käyttöohje, laserturvallisuuden ja akkuturvallisuuden ohjeet.

HUOMIO- Kierrätä litiumioniakut paikallisten säädösten mukaan tai palauta tuote paikalliseen huoltoon

Li-ion

2INR19/66

Tuotteen esittely

Kuva A – Lasertyökalu

1. Laserikkuna/-aukko
2. Näppäimistö
3. Virtakytkin/heilurin lukituskytkin
4. Tasavirtalähteen liitäntä

Kuva B – Virta-/kuljetuslukitus

1. Tarra
2. 1/4-20 ja 5/8-11 kierteinen kiinnitys

Kuva C – Näppäimistö ja lasertilat

1. Akku/virta
2. Säteen aktivointinäppäin
3. Pulssitilan aktivointinäppäin
4. Pulssitila / poissa tasosta -osoittimen LED-valo

Kuva D – säteen valinnat

Kuva E – Vaakasuuntaisen säteen skannaussuunnan tarkkuus

Kuva F – Vaakasuuntaisen säteen kallistussuunnan tarkkuus

Kuva G – Pystysuuntaisen säteen tarkkuus

Kuva H – Pystysuuntaisen säteen 90°-tarkkuus

Näppäimistö, tilat ja LED

Virtakytkin / heilurin lukituskytkin (kuva B)

Käynnistys / heilurin lukitus pois / itsetasaus päälle

Sammutus / heilurin lukitus päälle

• Käynnistä lasertyökalu siirtämällä kytkin lukitsemattomaan asentoon
• Sammuta lasertyökalu siirtämällä kytkin lukittuun asentoon

Tilat

Lasersäteen käytettävissä oleva tilat.

Katso kuvista C ja D säteen määritykset.

Itsetasaus (kuva B)

- Heilurin lukitus lasertyökalussa tulee vaihtaa lukitsemattomaan/ON-asentoon, jotta itsetasaus otetaan käyttöön, kun se on asetettu asentoon <4°.

Poissa tasosta (kuva B)

- Jos laser on kallistunut > 4°, se ei voi tasata itseään ja lasersäde vilkkuu.

Näppäimistön Pulssi-näppäin.

Pulssitila PÄÄLLÄ/POIS -näppäin uva ) ©

Aktivoi pulttitila painamalla © nro 9)

. (Katso kuva

Pulssitilan LED- / poissa tasosta merkkivalon toiminta (Katso kuva nro 10)

LED POIS

1. Pulssitila on POIS / yksikkö on tasassa

LED PÄÄLLÄ – JATKUVA VIHREÄ VALO

1. PULSSITILA ON PÄÄLLÄ ja laseryksikkö on itsetasausalueella. (<4 °)

LED PÄÄLLÄ – VILKKUU PUNAISENA

1. Laseryksikkö on POISSA TASOSTA ja säteet vilkkuvat. (PULSSITILA saattaa olla PÄÄLLÄ tai POIS asetetusta alkutilasta riippuen.)

Näppäimistön akkunäppäin

Akkutason osoitinnäppäin (Katso kuva ©)

Akun keston LED

(Katso kuva © pro 7)

LED PÄÄLLÄ – JATKUVA VIHREÄ VALO

1. Akun kesto >25 %

LED PÄÄLLÄ – VILKKUU PUNAISENA

1. Akun kesto <25 %

LED POIS

1. Akku täytyy ladata. Lasersäteet sammutettu.

Käyttötarkoitukset

Luotisuoran siirto

• Käytä pystysuoraa lasersädettä ja luo pystysuora viitepinta.
• Sijoita halutut esineet niin, että ne on kohdistettu pystysuoran viitepinnan kanssa, jotta varmistetaan esineet ovat luotisuorassa.

Tason siirto

• Käytä vaakasuoraa lasersädettä ja luo vaakasuora viitepinta.
• Sijoita halutut esineet niin, että ne on kohdistettu vaakasuoran viitepinnan kanssa, jotta varmistetaan esineet ovat tasossa.

Neliö

• Käytä pystysuoria ja vaakasuoria lasersäteitä ja määritä, missä kaksi sädettä kohtaavat.
• Sijoita halutut esineet niin, että ne on kohdistettu sek vaakasuoran että pystysuoran viitepinnan kanssa, jotta varmistetaan esineet ovat tasossa.

Akut, turvallisuus ja virta

VAROITUS:

Lue kaikki turva- ja käyttöohjeissa olevat turvavaroitukset ja ohjeet ennen tuotteen käyttöä. Varoitusten ja ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaarallisen loukkaantumisen. Laitteesta vastuussa olevan henkilön tulee varmistaa, että kaikki käyttäjät ymmärtävät ohjeet ja noudattavat niitä.

- Estä tahaton käynnistäminen. Varmista, että off-asennossa ennen kuin nostat laitteen tai kannat sitä. Jos kannat laitetta niin, että sormesi on kytkimellä tai laitteen aktivointi niin, että kytkin on päällä-asennossa, voi aiheuttaa onnettomuuden.

•

• Laserin saa ladata ainoastaanliittämällä sen virtalähteeseen tasavirtalähdeliitännällä, kuten kuvassa A#4 (virtalähde: Huntkey-malli # HKA03612030-8C) Tietyntyppiselle akulle soveltuva latauslaite voi aiheuttaa tulipalon vaaran käytettynä yhdessä toisen akun kanssa.
• Laserissa on integroitu ja ladattava litiumioniakkuyksikkö, jota käyttäjän ei ole tarkoitus vaihtaa tai huoltaa. Älä yritä asentaa muita akkuja, koska se voi aiheuttaa tulipalon tai onnettomuuden vaaran.
• Kun laite ei ole käytössä, pidä se poissa muiden metalliesineiden läheltä, kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten esineiden läheltä. Ne voivat oikosulkea akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman tai tulipalon. Varmista, että tasavirtalähde on suljettu mukana toimitetulla kumiliittimellä, kun laite ei ole käytössä.
• Oikosulku voi aiheuttaa nesteen vuotamisen akusta. Vältä koskemasta tähän nesteeseen. Jos nestettä pääsee vahingossa iholle, huuhtele vedellä. Jos tätä nestettä pääsee silmään, ota yhteys lääkäriin. Akuista vuotanut akkuneste voi ärsyttää tai aiheuttaa palovamman.
• Älä käytä laitetta, jos se vahingoittunut tai sitä on muokattu. Jos tuotteessa käytetään vahingoittunutta tai mukautettua litiumioniakkua, tuote voi reagoida ennalta-arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisen vaaran.
• Älä altista akkua tai laitetta tulelle tai lialliselle lämpötilalle. Altistuminen tulelle tai yli 130 °C:n lämpötilalle voi aiheuttaa räjähdyksen. Katso suositellut lämpötilat Teknisten tietojen taulukosta.
• Lasertuote ei ole käyttäjän huollettavissa ja se tulee palauttaa jälleenmyyjälle tai Stanleyt takuu-/huoltokeskukseen, jos laitteessa ilmenee toimintahäiriö tai vaurio. Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa tuotteen turvallisuuden.

- Lue kaikki tuotteeseen liittyvät ohjeet ja varoitukset mukana toimitetuista laserturvallisuuden ja akkuturvallisuuden ohjeista/takuusta. Noudata kaikkia paikallisia säädöksiä tuotteen hävittämiseksi sen käyttöiän loputtua.

Virtalähteen käyttö ja tur- vallisuus

Tärkeitä virtalähteen turvaohjeita.

SÄILYTÄ NÄMÄ OHJEET:

Työkalusi käyttää virtalähdettä välillä 100–240 V AC @ 50/60 Hz.

Lue kaikki virtalähteen turvaohjeet ja varoitusmerkinnät sovittimessa ja tuotteessa ennen virtalähteen käyttöä.

VAROITUS: Sähköiskun vaara. Älä päästä nestettä virtalähteen sisään. Se voi aiheuttaa sähköiskun.

HUOMIO: Palovamman vaara.

• HUOMAUTUS: Tietyissä olosuhteissa kun sovitin on liitetty virtalähteeseen, vieras materiaali voi aiheuttaa virtalähteen oikosulun. Johtavat materiaalit kuten, mutta ei näihin rajoittuen, hiomapöly, metallihiukkaset, teräsvilla, alumiinifolio tai muu metallipartikkeleiden kasaantuma, tulee pitää poissa virtalähteen aukoista.
• Irrota aina sovitin virtalähteestä, kun se ei ole käytössä. Irrota laturi virtalähteestä, ennen kuin yrität puhdistaa sitä. Puhdista vain puhtaalla kuivalla kankaalla
• ÄLÄ YRITÄladata tuotetta millään muilla virtualähteillä kuin tuotteen mukana toimitetuilla Virtualähde ja kiinteä akkuyksikkö on suunniteltu erityisesti toimimaan yhdessä.
• Laserisi mukana toimitettua virtalähdettä ei ole tarkoitettu muuhun käyttöön kuin Fatmax-laserin lataamiseen. Muu voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin. Käytä vain HUNTKEY-mallia # HKA03612030-8C
• Pidä virtalähde lasten ulottumattomissa.

• Älä jätä virtalähdettä sateeseen tai lumeen.

• Vedä pistokkeesta äläkä johdosta, kun irrotat virtualähdettä verkkovirrasta. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisen riskiä.

• Älä laita virtualähteen päälle esineitä, jotka saattavat aiheuttaa liian kuuman sisäisen lämmön. Sijoita virtualähde pois lämpölähteiden läheltä.
• Älä käytä virtalähdettä, jos sen virtajohto tai pistoke on vaurioitunut.
• Älä käytä virtualähdettä, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuun huoltoon.
• Älä pura virtualähdettä. Vie se valtuutettuun huoltoon, jossa se huoletaan tai korjataan.
• Virtalähde on suunniteltu käytettäväksi 100–240 V AC 50/60 Hz.
• Älä yritä käyttää mitään muuta kuin määritettyä jännitettä.
• Katso lisätietoja akkuturvallisuuden ohjeista.

Lataaminen

1. Liitä virtalähde sopivaan pistorasiaan ennen laseryksikön yhdistämistä.
2. Laita latauskaapeli latausporttiin laseryksikön takana.

HUOMAA: Akkuyksikkö menettää hitaasti latauksensa, jos se jätetään käyttämättä pitkäksi aikaa. Tuote voi tarvita latausta ennen käyttöä.

Tärkeitä lataustietoja

Virtalähde voi kuumeta latauksen aikana. Tämä on normaalia, eikä ole osoitus ongelmasta. Jotta akkuyksikön jäähtyminen helpottuu, vältä virtalähteen tai akkuyksikön sijoittamista lämpimään paikkaan, kuten metalliseen vajaan tai eristämättömään peräkärryyn.

Jos sisäinen akku ei lataudu oikein:

a. Tarkista pistorasian toiminta kytkemällä siihen lamppu tai muu sähkölaite.
b. Tarkista, onko pistorasia liitetty valokytkimeen, joka katkaisee virransyötön silloin, kun valot on sammutettu.
c. Siirrä virtalähde ja laseryksikkö paikkaan, jossa ympäröivän ilman lämpötila on noin 18–24 °C.
d. Jos latausongelmat jatkuvat, vie työkalu ja virtalähde paikalliseen huoltoon.

- Älä jäädytä tai upota virtalähdettä veteen tai muihin nesteisiin.

VAROITUS: Sähköiskun vaara. Älä päästä nestettä virtalähteen sisään. Se voi aiheuttaa sähköiskun.

HUOMIO: Älä koskaan yritä avata virtalähdettä mistään syystä. Tuotteen sisällä ei ole käyttäjän huollettavia osia.

Asetus

Lasertyökalu

• Aseta lasertyökalu tasaiselle, vakaalle pinnalle.
• Käynnistä ja aktivoi automaattinen tasausominaisuus siirtämällä heiluri-/kuljetuslukitus lukitsemattomaan asentoon. (Kuva B #3)
• Lasertyökalu täytyy sitten sijoittaa pystyasentoon pinnalle, joka on määritetyn kompensointialueen rajoissa.
• Valitse haluttu säteen määritys painamalla säteen aktivointipainiketta (kuva C #8) toistuvasti ja selaamalla valinnat, kuten kuvassa D näytetään.

Lisävarusteiden kiinnitys

• Sijoita lisävaruste paikkaan, jossa sitä ei häiritä ja lähelle mitattavan alueen keskikohtaa.
• Aseta lisävaruste tarpeen mukaan. Säädä paikkaa, jotta varmistat, että lisävarusteen pohja on lähellä vaakasuoraa (lasertyökalujen kompensointialueen rajoissa).
• Asenna lasertyökalu lisävarusteeseen sopivalla kiinnitystavalla, joka sopii kyseisen lisävarusteen ja lasertyökalun yhdistelmään.

HUOMIO:

- Älä jätä lasertyökalua valvomatta lisävarusteeseen ilman, että kiinnitysruuvi on täysin kiristetty. Jos näin ei tehdä, se voi aiheuttaa lasertyökalun putoamisen ja mahdollisen vahingoittumisen.

HUOMAA:

• On parasta tukea aina lasertyökalua yhdellä kädellä, kun lasertyökalu sijoitetaan lisävarusteeseen tai poistetaan siitä.
• Jos työkalu on sijoitettu kohteen päälle, kiristä kiinnikettä osittain, kohdista lasertyökalu ja kiristä sitten kokonaan.

Käyttö

HUOMAA:

• Tarkista lasertyökalun tarkkuus aina ennen lasertyökalun käyttöä.
• Lasertyökalu osoittaa, kun se on kompensointialueen rajojen ulkopuolella. Katso LED-kuvauksia. Sijoita lasertyökalu, jotta saat sen lähemmäs vaakasuoraa.
• Kun työkalu ei ole käytössä, varmista, että sammutat lasertyökalun asettamalla heilurilukon lukittuun asentoon.

Virta

• Käynnistä laser siirtämällä heiluri-/kuljetuslukitus lukitsemattomaan asentoon (kuva B #3).
• Sammuta laser siirtämällä heiluri-/kuljetuslukitus lukittuun asentoon.
• Valitse haluttu säteen määritys painamalla säteen aktivointipainiketta (kuva C #8) toistuvasti ja selaamalla valinnat, kuten kuvassa D näytetään.

Tilat

POIS/lukittu (katso kuvat Ⓑ)

- Laser on pois päältä ja heiluri lukittu.

PÄÄLLÄ/itsetasaus (katso kuvat Ⓑ)

Heilurilukitus lasertyökalussa asetetaan auki/itsetasausasentoon, kun laser on päällä.
- Laserit on suunniteltu tasaamaan itse itsensä. Jos laser on kallistunut > 4°, se ei voi tasata itseään ja lasersäde vilkkuu. Kun säteet vilkkuvat, LASER EI OLE TASASSA (TAI VAAKASUORASSA) JA SITÄ EI TULISI KÄYTTÄÄ TASAUKSEN TAI VAAKASUORUUDEN MÄÄRITTÄMISEEN. Kokeile laserin uudelleenkohdistamista tasaisemmalla pinnalla.

Tarkkuuden tarkistus ja kalibrointi

• Lasertyökalut on tiivistetty ja kalibroitu tehtaalla määritettyihin tarkkuuksiin.
• Suosittelemme kalibrointitarkistuksen suorittamista ennen ensimmäistä käyttöä ja suorittamaan sen myöhemmin säännöllisin väliajoin.
• Lasertyökalu tulee tarkistaa säännöllisesti ja varmistaa sen tarkkuus, erityisesti tarkkoja kohteita varten.
• Tarkkuustarkistuksia suoritettaessa käytä suurinta mahdollista aluetta / etäisyyttä lähinnä käyttöetäisyyttä. Mitä suurempi alue/etäisyys, sitä helpompaa on mitata laserin tarkkuus.
• Lukituksen täytyy olla auki-asennossa, jotta lasertyökalu on suorittaa itsetasauksen ennen tarkkuuden tarkistamista.
• Aseta laser tasaiselle ja vakaalle alustalle, joka on tasainen molemmissa suunnissa.

TARKKUUDEN TARKISTAMINEN – VAAKASUORA SÄDE, SKANNAUKSEN SUUNTA (KUVA E)

Laserin vaakasuoran skannauksen tarkastaminen vaatii kaksi seinää, jotka ovat noin 9 metrin päässä toisistaan. On tärkeää suorittaa kalibrointitarkistus käyttämällä etäisyyttä, joka ei ole lyhyempi kuin sovellusten etäisyys, jolle työkalua käytetään.

1. Aseta laser 9 m (30') seinän päätyä vasten (kuva E #1).

2. Kytke laser päälle.

3. Nähdäksesi vaakasuoran lasersäteen.

4. Käännä laseria seinän vastakkaista päätyä kohti samansuuntaisesti seinään nähden.

5. Merkitse vähintään 9 m (30') etäisyydelle lasersäteestä kohta a ja b.

6. Käännä laseria 180°.

7. Säädä laserin korkeutta niin, että säteen keskikohta on kohdistunut kohtaan ⓐ (kuva Ⓔ #2).

8. Merkitse suoraan kohdan ⓑ ylä- tai alapuolelle ⓒ lasersäteen tasolle (kuva E #3).

9. Mittaa kohdan ⓑ ja Ⓓ välinen kohtisuora etäisyys.

10. Jos mittaustulos on sallittua kohtienb ja c välistä etäisyyttä suurempi seuraavan taulukon

vastaavien seinien välisellä etäisyydellä, laser on vietävä valtuutettuun huoltopalveluun huoltoon.

Seinien välinen etäisyys	Sallittu etäisyysVälillä b - c
9 m (30') 6 mm (1/4")
12 m (40') 8 mm (5/16")
15 m (50') 10 mm (13/32")

TARKKUUDEN TARKISTAMINEN – VAAKASUORA SÄDE, KALLISTUKSEN SUUNTA (KUVA F)

Laserin vaakasuoran kallistuksen tarkastaminen vaatii yhden seinän, joka on vähintään 9 metriä pitkä. On tärkeää suorittaa kalibrointitarkistus käyttämällä etäisyyttä, joka ei ole lyhyempi kuin sovellusten etäisyys, jolle työkalua käytetään.

1. Aseta laser 9 m (30') seinän päätyä vasten (kuva F #1).
2. Kytke laser päälle.
3. Nähdäksesi vaakasuoran lasersäteen.
4. Käännä laseria seinän vastakkaista päätyä kohti samansuuntaisesti seinään nähden.
5. Merkitse vähintään 9 m (30') etäisyydelle lasersäteestä kohta a ja b.
6. Siirrä laser seinän vastakkaiseen päätyyn (kuva F #2).
7. Suuntaa laser seinän ensimmäistä päätyä kohti samansuuntaisesti seinään nähden.
8. Säädä laserin korkeutta niin, että säteen keskikohta on kohdistunut kohtaan b.
9. Merkitse suoraan kohdan a ylä- tai alapuolelle c lasersäteen tasolle (kuva F #3).
10. Mittaa kohdan a ja c välinen etäisyys.
11. Jos mittaustulos on sallittua kohtien a ja c välistä etäisyyttä suurempi seuraavan taulukon vastaavien seinien välisellä etäisyydellä, laser on vietävä valtuutettuun huoltopalveluun huoltoon.

Seinien välinen etäisyys	Sallittu etäisyysVälillä a - c
9 m (30') 6 mm (1/4")
12 m (40') 8 mm (5/16")
15 m (50') 10 mm (13/32")

TARKKUUDEN TARKISTUS – PYSTYSUORAT SÄTEET (KUVA G)

Laserin pystysuoran (luotisuora) kalibroinnin tarkistaminen voidaan tehdä täsmällisimmin, kun käytettävissä on huomattavasti pystysuoraa korkeutta ihanteellisesti 9 m niin, että toinen henkilö lattialla kohdistaa laseria ja toinen henkilö lattian lähellä merkitsee säteen sijainnin. On tärkeää suorittaa kalibrointitarkistus käyttämällä etäisyyttä, joka ei ole lyhyempi kuin sovellusten etäisyys, jolle työkalua käytetään.

1. Aseta laser tasaiselle ja vakaalle alustalle, joka on tasainen molemmissa suunnissa. Käynnistä molemmat pystysuorat säteet (Kuva © #1).
2. Merkitse lyhyt kaksirivinen, jossa palkit rajat (a, b) ja myös katossa (c, d). Merkitse aina säteiden paksuuden keskikohta (Kuva G #2).
3. Poimia ja käännä laser 180 astetta ja sijoita se niin, että palkit vastaavat tasaiselle alustalle merkitty linjat (e, f) (Kuva G #3).
4. Merkitse lyhyt kaksirivinen, jossa palkit rajat katossa (g, h).
5. Mittaa etäisyys väliin on merkitty rivejä katossa (c, g ja d, h). Jos mitta on suurempi kuin alla näytetyt arvot, laser täytyy huollattaa valtuutetussa huoltopisteessä.

Katon korkeus	Sallittu etäisyys merkkien välillä
2,5 m 1,5 mm
3 m 2,0 mm
4 m 2,5 mm
6 m 4 mm
9 m 6 mm

90° TARKKUUDEN TARKISTUS PYSTYSUORIEN SÄTEIDEN VÄLILLÄ (KUVA H)

90° tarkkuuden tarkistus vaatii avoimen lattiatilan suuruudeltaan vähintään 10 m x 5 m. Katso kuvasta H laserin sijainti jokaisessa vaiheessa ja jokaisessa vaiheessa tehtyjen merkkien paikka. Merkitse aina säteiden paksuuden keskikohta.

1. Aseta laser tasaiselle ja vakaalle alustalle, joka on tasainen molemmissa suunnissa kuvan Ⓗ#1 mukaisesti.
2. Kytke laser päälle.
3. Käynnistä molemmat pystysuorat säteet.
4. Merkitse etummaisen lasersäteen tasolle kolme kohtaa a, b ja c, joissa b on lasersäteen keskellä.
5. Aseta laser niin, että alapiste on kohdan b päällä ja etummainen lasersäde on kohdistunut kohtaan c (kuva H #2).
6. Merkitse sijainti e sivusta tulevan lasersäteen tasolle vähintään 3 m (10') etäisyydelle laserista.
7. Käännä laseria 90° myötäpäivään.
8. Aseta laser niin, että alapiste on kohdan b päällä ja etummainen lasersäde on kohdistunut kohtaan e (kuva H #3).
9. Merkitse sivusta tulevan lasersäteen tasolle kohta f kohteen a lähelle.
10. Mittaa kohdan a ja f välinen etäisyys.
11. Jos mittaustulos on sallittua kohtien a ja f välistä etäisyyttä suurempi seuraavan taulukon vastaavalla kohtien b - a välisellä etäisyydellä, laser on vietävä valtuutettuun huoltopalveluun huoltoon.

Etäisyys välilläb - a	Sallittu etäisyysVälillä a - f
3 m (10') 3,2 mm (1/8")
4 m (14') 3,5 mm (5/32")
5 m (17') 4,5 mm (3/16")
6 m (20') 5,5 mm (7/32")
7 m (23') 6 mm (1/4")

Tekniset tiedot

Lasertyökalu

	FMHT77357 (PUNAINEN) FMHT77356 (VIHREÄ)
Tasaustarkkuus: ≤3 mm / 10 m
Vaakasuora/pystysuora tarkkuus ≤3 mm / 10 m
Kompenointialue: ± 4°
Työskentelyetäisyys (linja): PUNAINEN: 20 m(50 m tunnistimella)		VIHREÄ: 35 m(50 m tunnistimella)
Laser-luokka: Luokka 2 (IEC/EN60825-1): 2014
Laserin aallonpituus 630–680 nm (PUNAINEN) 510 nm ~ 530 nm (VIHREÄ)
Käyttöaika (kaikki laserit PÄÄLLÄ): ≥ 24 tuntia (litiumioni) ≥ 8 tuntia (litiumioni)
Virtalähde: Integroitu litiumioniakkuyksikkö: 7,2 V DC; 2.0 Ah; 14,4Wh
IP-luokitus: IP54
Lämpötila-alue (käyttö): 10–40 °C
Lämpötila-alue (varastointi): -20–+40 °C
Lämpötila-alue (lataus):	5–40 °C

Innhold

1. Laseriaken/-ava
2. Klahvilüliti
3. Toitelüliti / pendli lukustuslüliti
4. Alalisvoolusisend

Joonis B – toide/transpordilukk

1. Silt
2. 1/4-20 ja 5/8-11 keermega kinnitusalus
