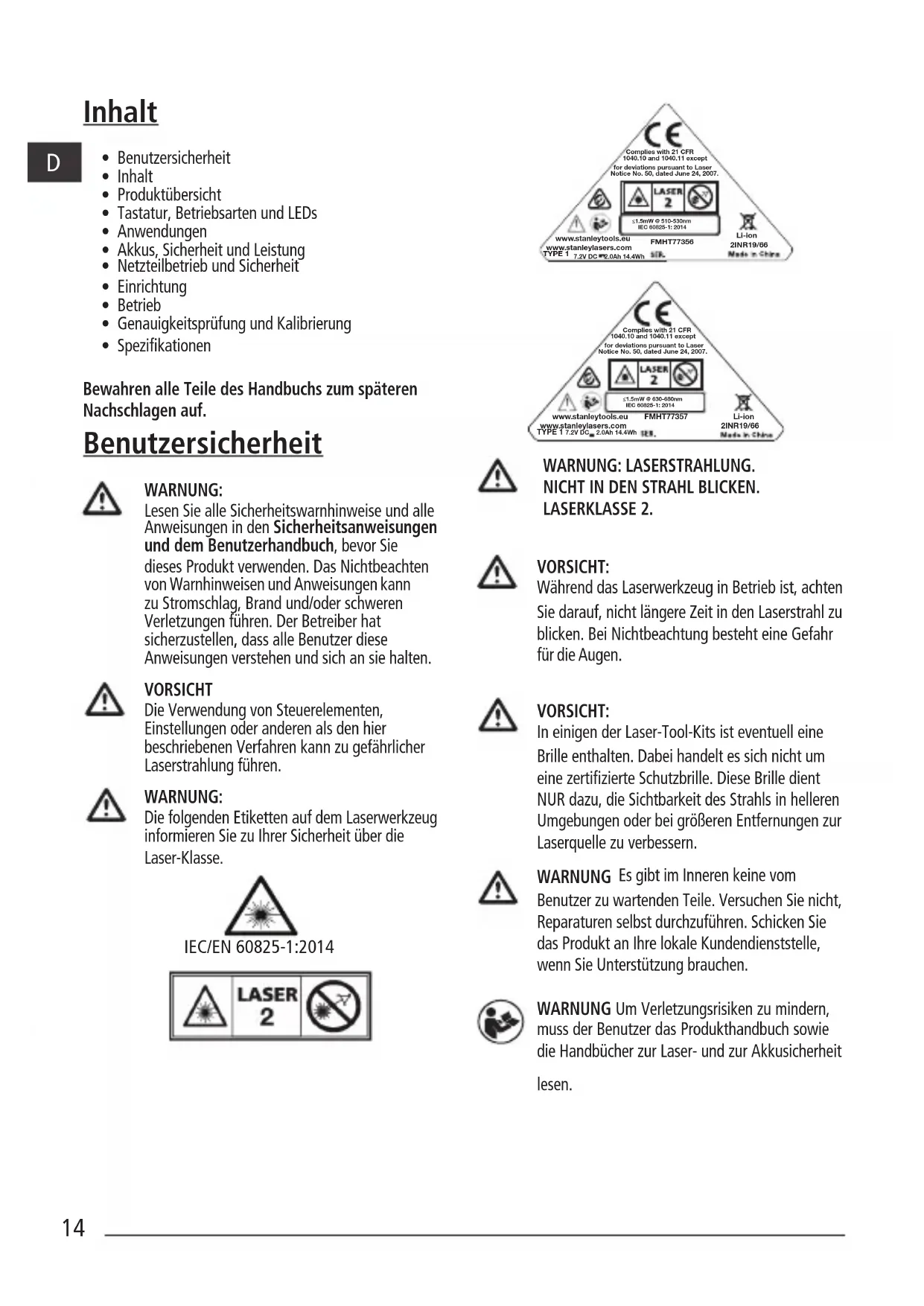

BEDIENUNGSANLEITUNG FatMax FMHT77356 STANLEY

• Tastatur, Betriebsarten und LEDs

• Akkus, Sicherheit und Leistung

• Netzteilbetrieb und Sicherheit

• Genauigkeitsprüfung und Kalibrierung

• Spezikationen Bewahren alle Teile des Handbuchs zum späteren Nachschlagen auf. Benutzersicherheit WARNUNG: Lesen Sie alle Sicherheitswarnhinweise und alle Anweisungen in den Sicherheitsanweisungen und dem Benutzerhandbuch, bevor Sie dieses Produkt verwenden. Das Nichtbeachten von Warnhinweisen und Anweisungen kann zu Stromschlag, Brand und/oder schweren Verletzungen führen. Der Betreiber hat sicherzustellen, dass alle Benutzer diese Anweisungen verstehen und sich an sie halten. VORSICHT Die Verwendung von Steuerelementen, Einstellungen oder anderen als den hier beschriebenen Verfahren kann zu gefährlicher Laserstrahlung führen. WARNUNG: Die folgenden Etiketten auf dem Laserwerkzeug informieren Sie zu Ihrer Sicherheit über die Laser-Klasse.

WARNUNG: LASERSTRAHLUNG. NICHT IN DEN STRAHL BLICKEN. LASERKLASSE 2. VORSICHT: Während das Laserwerkzeug in Betrieb ist, achten Sie darauf, nicht längere Zeit in den Laserstrahl zu blicken. Bei Nichtbeachtung besteht eine Gefahr für die Augen. VORSICHT: In einigen der Laser-Tool-Kits ist eventuell eine Brille enthalten. Dabei handelt es sich nicht um eine zertizierte Schutzbrille. Diese Brille dient NUR dazu, die Sichtbarkeit des Strahls in helleren Umgebungen oder bei größeren Entfernungen zur Laserquelle zu verbessern. WARNUNG Es gibt im Inneren keine vom Benutzer zu wartenden Teile. Versuchen Sie nicht, Reparaturen selbst durchzuführen. Schicken Sie das Produkt an Ihre lokale Kundendienststelle, wenn Sie Unterstützung brauchen. WARNUNG Um Verletzungsrisiken zu mindern, muss der Benutzer das Produkthandbuch sowie die Handbücher zur Laser- und zur Akkusicherheit lesen. ≤1.5mW @ 630-680nmIEC 60825-1: 2014Complies with 21 CFR1040.10 and 1040.11 exceptfor deviations pursuant to LaserNotice No. 50, dated June 24, 2007. FMHT77357 www.stanleylasers.comwww.stanleytools.euTYPE 1 7.2V DC 2.0Ah 14.4Wh 2INR19/66 Li-ionwww.stanleytools.euwww.stanleylasers.comTYPE 1 7.2V DC 2.0Ah 14.4Wh FMHT77356 ≤1.5mW @ 510-530nm IEC 60825-1: 2014 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007. Li-ion 2INR19/66

14VORSICHT-Das Recycling von Li-Ion-Batterien muss gemäß Ihrer lokalen Bestimmungen erfolgen, oder Sie können das Produkt bei Ihrer lokalen Kundendienststelle zurückgeben Produktübersicht Abbildung A- Laserwerkzeug

1. Laserfenster/Blende

2. Tastatur-Schalter

3. Einschalt-/Pendelsperrschalter

Abbildung B - Einschalt-/Transportsperre

6. 1/4-20 und 5/8-11 Gewindebefestigung

Abbildung C - Tastatur und Laserbetriebsarten

8. Strahlaktivierungstaste

9. Aktivierungstaste für Impulsmodus

10. Anzeige-LED Impulsmodus/Außerhalb des

Nivellierbereichs Abbildung D - Strahloptionen Abbildung E - Genauigkeit bei horizontaler Strahlabtastrichtung Abbildung F - Genauigkeit bei horizontaler Strahlteilungsrichtung Abbildung G - Genauigkeit bei vertikalem Strahl Abbildung H - Genauigkeit bei vertikalem Strahl 90° Tastatur, Betriebsarten und LEDs Einschalt-/Pendelsperrschalter (Abb. B) Einschalten/Pendelsperre aus/ Selbstnivellierung an Ausschalten/Pendelsperre an

• Um das Laserwerkzeug einzuschalten, stellen Sie den in die entsperrte Position 2INR19/66 Li-ion
• Um das Laserwerkzeug auszuschalten, stellen Sie den in die gesperrte Position Modi Verfügbare Laserstrahlmodi. Die Abbildungen C und D zeigen die Strahlkonguration. Selbstnivellierung (Abb. B)

• Die Pendelsperre am Laserwerkzeug muss in die entsperrte Position ON gestellt werden, um die Selbstnivellierung zu ermöglichen, wenn das Werkzeug in einer Position <4 ° platziert ist. Außerhalb des Nivellierbereichs (Abb. B)

• Wenn der Laser > 4° geneigt wurde, kann er sich nicht selbstnivellieren und der Laserstrahl blinkt. Tastatur-Impuls-Taste. Ein-/Ausschalttaste für den Impulsmodus (Siehe Abbildung ) Drücken Sie , um den Impulsmodus zu aktivieren. (Siehe Abbildung Nr. 9) Impulsmodus-LED/ Anzeige für Betrieb außerhalb des Nivellierbereichs (siehe Abbildung Nr. 10) LED AUS

1. Impulsmodus ist AUS/ Gerät ist im Nivellierbereich

LED AN-DAUERHAFT GRÜN

2. IMPULSMODUS ist aktiviert und das Lasergerät ist

innerhalb des Selbstnivellierbereichs. (<4 °) LED AN-BLINKT ROT

3. Das Lasergerät ist AUSSERHALB DES

NIVELLIERBEREICHS und der Strahl blinkt. (IMPULSMODUS kann AN oder AUS sein, je nach ursprünglich eingestelltem Zustand.) Tastatur-Akku-Taste Akkustandsanzeige-Taste (siehe Abbildung ) LED Lebensdauer des Akkus (Siehe Abbildung Nr. 7)

15LED AN-DAUERHAFT GRÜN

1. Lebensdauer des Akkus >25%

2. Lebensdauer des Akkus <25%

3. Akku muss aufgeladen werden. Laserstrahlen

abgeschaltet. Anwendungen Senkrechte Übertragung

• Stellen Sie mit dem vertikalen Laserstrahl eine vertikale Referenzebene her.

• Positionieren Sie die gewünschten Objekte so, dass sie an der vertikalen Referenzebene ausgerichtet sind, um zu gewährleisten, dass sie senkrecht sind. Horizontale Übertragung

• Stellen Sie mit dem horizontalen Laserstrahl eine horizontale Referenzebene her.

• Positionieren Sie die gewünschten Objekte so, dass sie an der horizontalen Referenzebene ausgerichtet sind, um zu gewährleisten, dass sie waagerecht sind. Rechteckig

• Stellen Sie mit den vertikalen und horizontalen Laserstrahlen einen Punkt her, an dem sich die beiden Strahlen kreuzen.

• Positionieren Sie die gewünschten Objekte so, dass sie an dem vertikalen und dem horizontalen Laserstrahl ausgerichtet sind, um zu gewährleisten, dass sie rechteckig sind. Akkus, Sicherheit und Leistung WARNUNG: Lesen Sie alle Sicherheitswarnhinweise und alle Anweisungen in den beigefügten Sicherheitsanweisungen und dem Benutzerhandbuch, bevor Sie dieses Produkt verwenden. Das Nichtbeachten von Warnhinweisen und Anweisungen kann zu Stromschlag, Brand und/ oder schweren Verletzungen führen. Der Betreiber hat sicherzustellen, dass alle Benutzer diese Anweisungen verstehen und sich an sie halten.

• Vermeiden Sie unbeabsichtigtes Starten. Stellen Sie sicher, dass der Schalter in der Aus-Stellung ist, bevor Sie das Gerät hochnehmen oder tragen. Tragen des Geräts mit dem Finger am Schalter oder Einschalten des Geräts mit dem Schalter in der Ein-Position kann zu Unfällen führen.

• Der Laser darf nur mit dem mitgelieferten Netzteil aufgeladen werden und muss wie in Abbildung A#4 gezeigt an die Gleichstromversorgungsbuchse angeschlossen werden (Netzteil: Huntkey Modellnr. HKA03612030-8C) Ein Ladegerät, das für einen bestimmten Produkt- oder Akkupacktyp geeignet ist, kann zu Brandgefahr führen, wenn es mit einem anderen Produkt oder Akkupack verwendet wird.

• Der Laser verfügt über einen integrierten und wiederauadbaren Li-Ionen-Akku, der nicht vom Benutzer ausgetauscht oder gewartet werden kann. Versuchen Sie nicht, andere Akkus einzusetzen, da dies zu Verletzungs- und Brandgefahr führen kann.

• Wenn das Gerät nicht verwendet werden, halten Sie es von anderen Metallteilen, z. B. Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallteilen fern, die eine Verbindung zwischen den Polen verursachen können. Wenn die Akkupole kurzgeschlossen werden, kann dies zu Verbrennungen oder einem Brand führen. Stellen Sie sicher, dass die Netzteilbuchse bei Nichtgebrauch mit dem beigefügten Gummistecker verschlossen wird.

• Bei falscher Anwendung kann Flüssigkeit aus dem integrierten Akku austreten; vermeiden Sie Kontakt. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

• Verwenden Sie das Gerät nicht, wenn es beschädigt oder verändert wurde. Wird das Produkt mit beschädigten oder veränderten Li-Ionen-Akkus betrieben, kann dies zu unvorhersehbarem Verhalten führen, die Brände, Explosionen oder Verletzungen verursachen können.

• Der Akku oder das Gerät darf weder Feuer noch hohen Temperaturen ausgesetzt werden. Die Einwirkung von Feuer oder Temperaturen über 130°C kann eine Explosion verursachen. Beachten Sie die empfohlenen Temperaturen in der Tabelle mit den technischen Daten.

• Das Laserprodukt kann nicht vom Benutzer gewartet werden und muss an den Händler oder an das Stanley Warranty/Service Center zurückgegeben werden, wenn eine Störung oder Beschädigung auftritt. Lassen Sie Reparaturen nur von qualiziertem Fachpersonal und nur mit Original-

16Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Produkts erhalten bleibt.

• Bitte lesen Sie alle zugehörigen Anweisungen und Warnungen in den beiliegenden Handbüchern zur Garantie bzw. zur Laser- und Akkusicherheit. Befolgen Sie am Ende seiner Lebensdauer alle lokalen Regelungen zur Entsorgung des Produkts. Netzteilbetrieb und Sicherheit Wichtige Sicherheitshinweise für die Stromversorgung des Netzteils. BEWAHREN SIE DIESE ANWEISUNGEN AUF: Ihr Werkzeug verwendet ein Netzteil mit einem Betriebsbereich von 100-240V AC bei 50/60Hz. Lesen Sie vor der Verwendung des Netzteils alle Sicherheitshinweise und Warnhinweise auf dem Netzteil und dem Produkt, bevor Sie das Netzteil verwenden. WARNUNG: Stromschlaggefahr. Keine Flüssigkeiten in das Netzteil gelangen lassen. Dies kann einen elektrischen Schlag zur Folge haben. VORSICHT: Verbrennungsgefahr.

• HINWEIS: Unter bestimmten Umständen können bei an die Stromquelle angeschlossenem Netzteil die Kontakte im Netzteil durch Fremdmaterial kurzgeschlossen werden. Leitende Fremdmaterialien, wie z.B. Schleifstaub, Metallspäne, Stahlwolle, Aluminiumfolie oder die Ansammlung von Metallpartikeln von den Hohlräumen des Netzteils fernhalten.

• Trennen Sie das Netzteil vom Stromnetz, wenn es nicht verwendet wird. Ziehen Sie den Netzstecker des Netzteils vor dem Reinigen aus der Steckdose. Säubern Sie das Produkt nur mit einem weichen, trockenen Tuch.

• NICHT versuchen, das Produkt mit einem anderen Netzteil aufzuladen als mit demjenigen, der mit ihm geliefert wurde. Das Netzteil und der integrierte Akku wurden speziell zur gemeinsamen Verwendung konzipiert.

• Das mit Ihrem Laser gelieferte Netzteil ist nur zum Laden des Fatmax-Lasers bestimmt. Eine anderweitige Verwendung kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen. Verwenden Sie nur HUNTKEY Modellnr. HKA03612030-8C

• Das Netzteil von Kindern fernhalten.

• Halten Sie das Netzteil von Regen und Schnee fern.

• Ziehen Sie immer am Stecker und nicht am Kabel, um das Netzteil abzutrennen. Dadurch wird das Risiko einer Beschädigung von Stecker und Kabel reduziert.

• Keine Gegenstände auf der Oberseite des Netzteils platzieren, die zu übermäßiger Hitzeentwicklung im Inneren führen könnten. Stellen Sie das Netzteil von Hitzequellen entfernt auf.

• Verwenden Sie das Netzteil nicht, wenn sein Kabel oder sein Stecker beschädigt ist.

• Benutzen Sie das Netzteil nicht, wenn es einen harten Stoß erlitten hat, fallen gelassen oder anderweitig beschädigt wurde. Bringen Sie ihn zu einer autorisierten Kundendienststelle.

• Das Netzteil darf nicht zerlegt werden. Bringen Sie es zu einer autorisierten Kundendienststelle, wenn es gewartet oder repariert werden muss.

• Das Netzteil ist für den Betrieb mit 100-240V AC bei 50/60Hz ausgelegt.

• Es darf mit keiner anderen Spannung verwendet werden.

• Weitere Anweisungen nden Sie im Sicherheitshandbuch des Akkus. Ladevorgang

1. Stecken Sie das Netzteil in eine Steckdose, bevor Sie

die Laser-Einheit anschließen.

2. Stecken Sie das Ladekabel in den Ladeanschluss an

der Rückseite der Laser-Einheit. HINWEIS: Ein Akku verliert langsam seine Ladung, wenn er für längere Zeit nicht benutzt wird. Das Produkt muss dann vor der Verwendung eventuell aufgeladen werden. Wichtige Hinweise zum Auaden Das Netzteil kann sich während des Ladevorgangs warm anfühlen. Dies ist ein normaler Zustand und weist nicht auf ein Problem hin. Um das Abkühlen des Akkus nach dem Gebrauch zu erleichtern, vermeiden Sie, dass das Netzteil oder der Akku in einer warmen Umgebung aufbewahrt wird, wie beispielsweise in einem Metallschuppen oder einem nicht isolierten Wohnwagen. Falls der integrierte Akku nicht ordnungsgemäß aufgeladen wird: a. Überprüfen Sie die Steckdose, indem Sie eine Lampe oder ein anderes Gerät daran anschließen; b. Überprüfen Sie, ob die Steckdose mit einem Lichtschalter gekoppelt ist, über den sie beim Ausschalten des Lichts ebenfalls ausgeschaltet wird;

Bringen Sie das Netzteil und die Laser-Einheit an einen 17Ort mit einer Lufttemperatur von etwa18°- 24°C; d. Wenn die Ladeprobleme bestehen bleiben, bringen Sie das Werkzeug und das Netzteil zu Ihrer lokalen Kundendienststelle.

• Das Netzteil nicht einfrieren oder in Wasser oder andere Flüssigkeiten eintauchen. WARNUNG: Stromschlaggefahr. Keine Flüssigkeiten in das Netzteil gelangen lassen. Dies kann einen elektrischen Schlag zur Folge haben. VORSICHT: Versuchen Sie niemals und unter keinen Umständen, das Netzteil zu öffnen. Das Produkt hat keine zu wartenden Teile. Einrichtung Laserwerkzeug

• Legen Sie das Laserwerkzeug auf eine ebene, stabile Fläche.

• Zum Einschalten der Stromversorgung und Aktivieren der Selbstnivellierungsfunktion stellen Sie die Pendel-/ Transportsperre in die entsperrte Position. (Abb. B #3)

• Das Laserwerkzeug muss dann aufrecht auf einer Fläche positioniert werden, die innerhalb des angegebenen Korrekturbereichs liegt.

• Wählen Sie die gewünschte Strahlkonguration durch wiederholtes Drücken der Strahlaktivierungstaste (Abbildung C #8) und gehen Sie wie in Abbildung D gezeigt durch die Optionen. Montage an Zubehör

• Stellen Sie das Zubehör an einem ungestörten Ort auf, der in der Nähe des Zentrums des zu messenden Bereichs liegt.

• Richten Sie das Zubehör ein. Positionieren Sie das Zubehör so, dass seine Basis fast horizontal ist (innerhalb des Korrekturbereichs des Laserwerkzeugs).

• Montieren Sie das Laserwerkzeug mit einem geeigneten Befestigungsverfahren für eine solche Kombination aus Zubehör und Laserwerkzeug an dem Zubehör. VORSICHT:

• Lassen Sie das Laserwerkzeug nicht unbeaufsichtigt an einem Zubehör, wenn die Befestigungsschraube nicht vollständig angezogen wurde. Bei Nichtbeachtung kann das Laserwerkzeug herunterfallen, was zu Schäden führen kann. HINWEIS:

• Die beste Praxis ist, das Laserwerkzeug immer mit einer Hand abzustützen, während das Laserwerkzeug an Zubehör angebracht oder davon entfernt wird.

• Bei der Positionierung über einem Ziel ziehen Sie die Befestigungsvorrichtung teilweise fest, richten das Laserwerkzeug aus und befestigen es dann vollständig. Betrieb HINWEIS:

• Überprüfen Sie das Laserwerkzeug vor dem Betrieb immer auf seine Genauigkeit.

• Das Laserwerkzeug zeigt an, wenn es sich außerhalb des Korrekturbereichs bendet. Referenz LED- Beschreibungen. Positionieren Sie das Laserwerkzeug neu, damit es möglichst waagerecht ist.

• Bei Nichtgebrauch schalten Sie das Laserwerkzeug aus, indem Sie die Pendelsperre in die gesperrte Position stellen. Leistung

• Zum Einschalten des Lasers stellen Sie die Pendel-/ Transportsperre in die entsperrte Position. (Abb B #3)

• Zum Ausschalten des Lasers stellen Sie die Pendel-/ Transportsperre in die gesperrte Position.

• Wählen Sie die gewünschte Strahlkonguration durch wiederholtes Drücken der Strahlaktivierungstaste (Abbildung C #8) und gehen Sie wie in Abbildung D gezeigt durch die Optionen. Modi AUS/Gesperrt (siehe Abbildung

Der Laser ist ausgeschaltet und das Pendel gesperrt. EIN/Selbstnivellierung (siehe Abbildung

Die Pendelsperre am Laserwerkzeug wird in die entsperrte/selbstnivellierende Position gestellt, wenn der Laser eingeschaltet wird.

• Die Laser sind so konzipiert, dass sie sich selbst nivellieren. Wenn der Laser > 4° geneigt wurde, kann er sich nicht selbstnivellieren und der Laserstrahl blinkt. Wenn die Strahlen blinken, IST DER LASER

NICHT WAAGERECHT (BZW. SENKRECHT) UND SOLLTE

NICHT ZUR BESTIMMUNG BZW. KENNZEICHNUNG

DER WAAGERECHTEN BZW. SENKRECHTEN EBENE

VERWENDET WERDEN. Versuchen Sie, den Laser auf einer ebeneren Fläche neu zu positionieren.

18Genauigkeitsprüfung und Kalibrierung

• Die Laserwerkzeuge werden in der Fabrik versiegelt und auf die angegebenen Genauigkeiten kalibriert.

• Es wird empfohlen, vor der ersten Benutzung und danach bei der zukünftigen Verwendung in regelmäßigen Abständen eine Kalibrierungsprüfung durchzuführen.

• Das Laserwerkzeug sollte besonders dann regelmäßig überprüft werden, wenn präzise Layouts erforderlich sind, um ihre Genauigkeit zu gewährleisten.

• Verwenden Sie bei der Durchführung der Genauigkeitsüberprüfungen die größtmögliche Fläche/ Entfernung, die am nächsten am Arbeitsabstand liegt. Je größer die Fläche/Entfernung ist, desto einfacher ist es, die Genauigkeit des Lasers zu messen.

• Bevor die Überprüfung der Genauigkeit erfolgt, muss sich die Sperre in der entriegelten Position benden, damit sich das Laserwerkzeug selbst nivellieren kann.

• Stellen Sie den Laser auf eine Fläche, die in beide Richtungen glatt, stabil und eben ist.

GENAUIGKEITSPRÜFUNG – HORIZONTALER

STRAHL, ABTASTRICHTUNG (ABB. E) Zum Überprüfen der Kalibrierung der horizontalen Abtastrichtung des Lasers sind zwei Wände erforderlich, die 30' (9m) von einander entfernt sind. Es ist wichtig, zur Kalibrierungsüberprüfung einen Abstand zu wählen, der nicht kleiner ist als der Abstand bei den Anwendungen, für die das Werkzeug verwendet werden soll.

Platzieren Sie den Laser gegen das Ende einer 9m (30′) Wandl (Abbildung

Schalten Sie den Laser EIN.

Um einen horizontalen Laserstrahl anzuzeigen.

Drehen Sie den Laser in Richtung des gegenüberliegenden Endes der Wand und parallel zur Nachbarwand.

Markieren Sie mindestens 9m (30′) entfernt am Laserstrahl

Drehen Sie den Laser um 180º.

Justieren Sie die Höhe des Lasers, sodass die Mitte des Strahl mit

ausgerichtet ist (Abbildung

Markieren Sie direkt darüber oder darunter

des Laserstrahls (Abbildung

Messen Sie die vertikale Entfernung zwischen

Wenn Ihr Messwert größer als die Zulässige Entfernung zwischen

für die entsprechende Entfernung zwischen den Wänden gemäß der folgenden Tabelle ist, muss der Lasser von einer autorisierten Kundendienststelle gewartet werden. Entfernung zwischen den Wänden Zulässige Entfernung Zwischen

9m (30’) 6mm (1/4“) 12m (40’) 8mm (5/16“) 15m (50’) 10mm (13/32“) GENAUIGKEITSPRÜFUNG – HORIZONTALER STRAHL, TEILUNGSRICHTUNG (ABB. F) Zum Überprüfen der Kalibrierung der horizontalen Strahlteilung des Lasers ist eine Wand erforderlich, die mindestens 30' (9m) lang ist. Es ist wichtig, zur Kalibrierungsüberprüfung einen Abstand zu wählen, der nicht kleiner ist als der Abstand bei den Anwendungen, für die das Werkzeug verwendet werden soll.

Platzieren Sie den Laser gegen das Ende einer 9m (30′) Wandl (Abbildung

Schalten Sie den Laser EIN.

Um einen horizontalen Laserstrahl anzuzeigen.

Drehen Sie den Laser in Richtung des gegenüberliegenden Endes der Wand und parallel zur Nachbarwand.

Markieren Sie mindestens 9m (30′) entfernt am Laserstrahl

Verschieben Sie den Laser zum gegenüberliegenden Ende der Wand (Abbildung

Positionieren Sie den Laser in Richtung des ersten Endes der gleichen Wand und parallel zur Nachbarwand.

Justieren Sie die Höhe des Lasers, sodass die Mitte des Strahl mit

Markieren Sie direkt darüber oder darunter

des Laserstrahls (Abbildung

Messen Sie die Entfernung zwischen

Wenn Ihr Messwert größer ist als die Zulässige Entfernung zwischen

für die entsprechende Entfernung zwischen den Wänden gemäß der folgenden Tabelle, muss der Lasser von einer autorisierten Kundendienststelle gewartet werden. 19Entfernung zwischen den Wänden Zulässige Entfernung Zwischen

(ABB. G) Das Überprüfen der vertikalen (senkrechten) Kalibrierung des Lasers kann am genauesten erfolgen, wenn eine große vertikale Höhe zur Verfügung steh, im Idealfall 30' (9m). Dabei positioniert eine Person am Boden den Laser und eine andere Person in der Nähe einer Decke markiert die Position des Strahls. Es ist wichtig, zur Kalibrierungsüberprüfung einen Abstand zu wählen, der nicht kleiner ist als der Abstand bei den Anwendungen, für die das Werkzeug verwendet werden soll.

Stellen Sie den Laser auf eine Fläche, die in beide Richtungen glatt, stabil und eben ist. Schalten Sie beide vertikale Strahlen ein (Siehe

Markieren Sie zwei kurze Linien, wo die Balken sich kreuzen (

) und auch an der Decke

). Markieren Sie immer die Mitte der Strahlen (Siehe

Holen Sie ab und drehen Sie den Laser 180 Grad und positionieren Sie es so, dass die Balken der markierten Linien auf der Ebenen Fläche übereinstimmen (

Markieren Sie zwei kurze Linien, wo der Balken an der Decke überqueren (

Messen Sie den Abstand zwischen den einzelnen markierten Linien an der Decke (

). Wenn der Messwert größer als die unten aufgeführten Werte ist, muss der Laser von einer autorisierten Kundendienststelle gewartet werden

STRAHLEN (ABB. H) Das Überprüfen der 90º-Genauigkeit erfordert eine offene Bodenfläche von mindestens 33' x 18' (10m x 5m). Beachten Sie Abbildung H für die Position des Lasers bei jedem Schritt und für die Position der Markierungen, die in jedem Schritt vorgenommen wurden. Markieren Sie immer die Mitte der Strahlen.

Stellen Sie den Laser auf eine Fläche, die in beide Richtungen glatt, stabil und eben ist, wie in Abbildung

Schalten Sie den Laser EIN.

Schalten Sie beide vertikale Strahlen ein.

Markieren Sie entlang des vorderen Laserstrahls drei Stellen

Positionieren Sie den Laser so, dass der untere Punkt über

ist und der vordere Laserstrahl mit

ausgerichtet ist (Abbildung

Markieren Sie eine Stelle

entlang des seitlichen Laserstrahls in einer Entfernung vom Laser von mindestens 3m (10’).

Drehen Sie den Laser im Uhrzeigersinn um 90º.

Positionieren Sie den Laser so, dass der untere Punkt über

ist und der vordere Laserstrahl mit

ausgerichtet ist (Abbildung

Markieren Sie entlang des seitlichen Laserstrahls

Messen Sie die Entfernung von

Wenn Ihr Messwert größer als die Zulässige Entfernung zwischen

für die entsprechende Entfernung von

gemäß der folgenden Tabelle ist, muss der Laser von einer autorisierten Kundendienststelle gewartet werden. Entfernung von

Zulässige Entfernung Zwischen

Zulässige Entfernung Zwischen

7m (23’) 6mm (1/4”) Spezifikationen Laserwerkzeug FMHT77357(ROT) FMHT77356(GRÜN) Nivelliergenauigkeit: ≤3 mm / 10m (1/8in @ 30 ft) Horizontale / Vertikale Genauigkeit ≤3mm / 10m (1/8in @ 30 ft) Korrekturbereich: ± 4° Arbeitsabstand (Linie): ROT: 20 m (65ft) (50 m mit Detektor) GRÜN: 35m (115ft) (50 m mit Detektor) Laserklasse: Klasse 2 (IEC/EN60825-1: 2014 Laser-Wellenlänge 630-680nm (ROT) 510 nm ~ 530 nm (GRÜN) Betriebszeit (alle Laser AN): ≥ 24 Stunden (Li-Ion) ≥ 8 Stunden (Li-Ion) Stromversorgung: Integrierter Li-Ionen-Akku; 7,2VDC; 2,0Ah; 14,4Wh Schutzart: IP54 Temperaturbereich (bei Betrieb): 10° C ~ + 40° C (50°F~104°F) Temperaturbereich (beiAufbewahrung): -20° C ~ + 40° C (-4°F~104°F) Temperaturbereich (beim Auaden): 5° C ~ + 40° C (41°F~104°F) 21Table des matières
