BRUKSANVISNING FatMax FMHT77356 STANLEY

• Användarsäkerhet

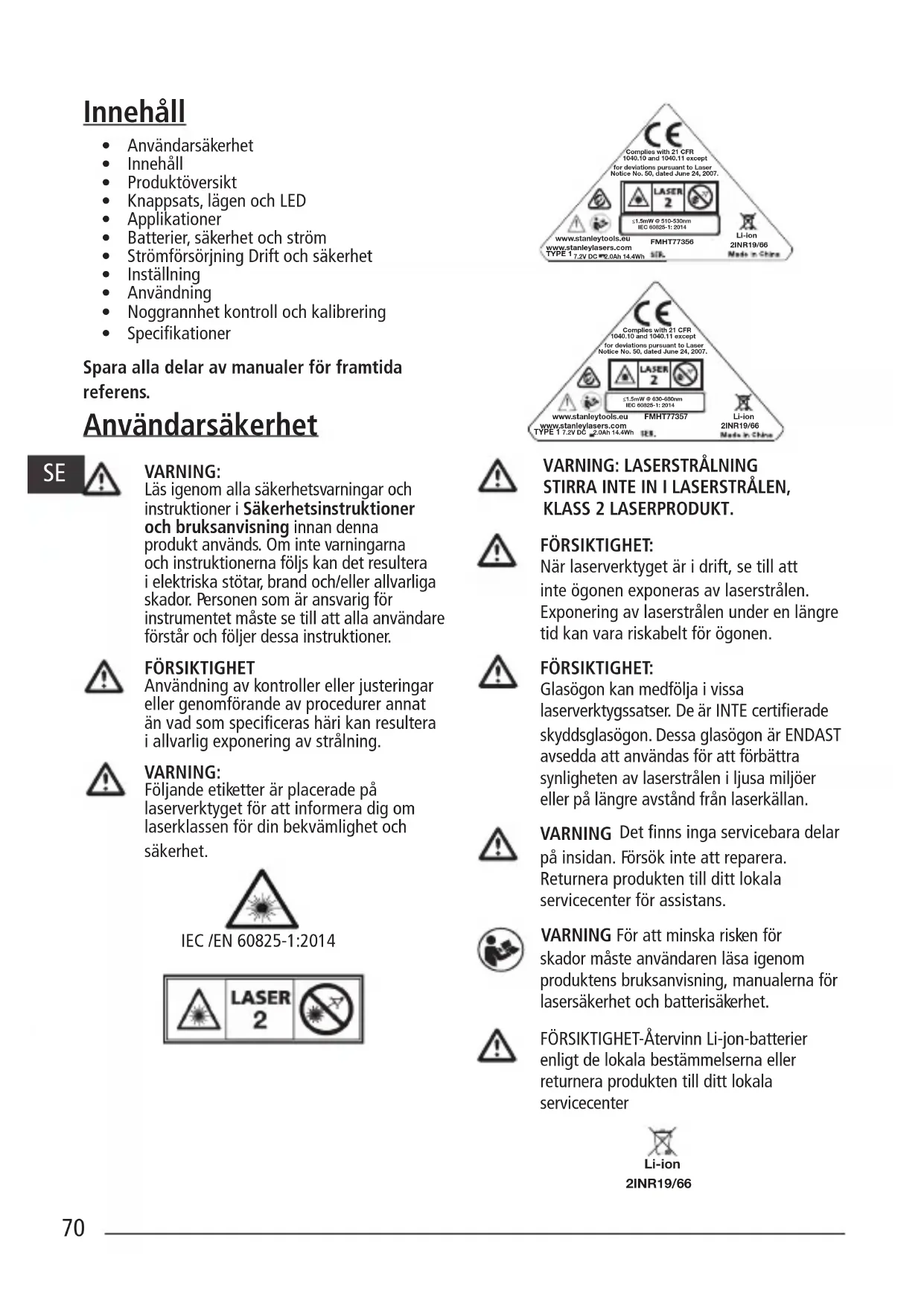

• Innehåll
• Produktöversikt
• Knappsats, lägen och LED
• Applikationer
• Batterier, säkerhet och ström
  • Strömförsörjning Drift och säkerhet
• Inställning
• Användning
  • Noggrannhet kontroll och kalibrering
• Specifikationer

Spara alla delar av manualer för framtida referens.

Användarsäkerhet

SE

WARNING:

Läs igenom alla säkerhetsvarningar och instruktioner i Säkerhetsinstruktioner och bruksanvisning innan denna produkt används. Om inte varningarna och instruktionerna följs kan det resultera i elektriska stötar, brand och/eller allvarliga skador. Personen som är ansvarig för instrumentet måste se till att alla användare förstår och följer dessa instruktioner.

FÖRSIKTIGHET

Användning av kontroller eller justeringar eller genomförande av procedurer annat än vad som specificeras häri kan resultera i allvarlig exponering av strålning.

WARNING:

Följande etiketter är placerade på laserverktyget för att informera dig om laserklassen för din bekvämlighet och säkerhet.

IEC /EN 60825-1:2014

LASER 2

När laserverktyget är i drift, se till att inte ögonen exponeras av laserstrålen. Exponering av laserstrålen under en längre tid kan vara riskabelt för ögonen.

FÖRSIKTIGHET:

Glasögon kan medfölja i vissa laserverktygssatser. De är INTE certifierade skyddsglasögon. Dessa glasögon är ENDAST avsedda att användas för att förbättra synligheten av laserstrålen i ljusa miljöer eller på längre avständ från laserkällan.

WARNING Det finns inga servicebara delar på insidan. Försök inte att reparera. Returnera produkten till ditt lokala servicecenter för assistans.

VARNING För att minska risken för skador måste användaren läsa igenom produktens bruksanvisning, manualerna för lasersäkerhet och batterisäkerhet.

FÖRSIKTIGHET-Återvinn Li-jon-batterier enligt de lokala bestämmelserna eller returnera produkten till ditt lokala servicecenter

Li-ion
2INR19/66

Produktöversikt

Figur A - Laserverktyg

1. Laserfönster/öppning
2. Knappsatsomkopplare
3. Ström-/pendellåsomkopplare
4. DC strömuttag

Figur B - Ström-/transportlås

1. Etikett
2. 1/4-20 och 5/8-11 gängmontering

Figur C - Knappsats och Laserlägen

1. Batteri/ström
2. Strålaktiveringsknapp
3. Pulsläge aktiveringsknapp
4. Indikator-LED pulsläge/ej vägrät

Figur D - Strålalternativ

Figur E - Horisontell strålsökning riktningsnoggrannhet

Figur F - Horisontell strållutning riktningsnoggrannhet

Figur G -Vertikalstrålnoggrannhet

Figur H - Vertikal stråle 90° noggrannhet

Knappsats, lägen och LED

Ström/Pendellåsomkopplare (Fig B)

Ström PÅ/Pendellås av/Självnivellering på

Ström AV/Pendellås på

• För att slå PÅ laserverktyget flytta omkopplaren till den upplåsta positionen
• För att stänga AV laserverktyget flytta omkopplaren till den lästa positionen

Lägen

Laserstråle tillgängliga lägen.

Se Figurerna C och D för strålkonfiguration.

Självnivellering (Fig B)

- Pendellåset på laserverktyget måste omkopplas till upplåst/ON-position för att aktivera självnivellering när den är placerad i en <4 °.

Utanför nivå (Fig B)

- Om lasern har lutats > 4° då kan den inte självnivellera och laserstrålen kommer att blinka.

Knappsats-pulsknapp.

Knapp pulsläge PÅ/AV

Tryck på

(Se figur

för att aktivera pulsläge.

Pulsläge LED/utanför nivå-indikatordrift

(Se figur

LED AV

1. Pulsläge är AV/enhet är i nivå

LED PÅ-FAST GRÖN

1. PULSLÄGE är PÅ och laserenheten är inom självnivelleringsområdet. (<4 °)

LED PÅ-BLINKAR RÖD

1. Laserenhet är UTANFÖR NIVÅ och strålen blinkar. (PULSLÄGE kan vara PÅ eller AV beroende på första statusinställning.)

Knappsats-batteriknapp

Indikatorknapp batterinivå

(Se figur ©)

Batteriliv LED

(Se figur Ⓞ7)

LED PÅ-FAST GRÖN

1. Batteriliv >25%

LED PÅ-BLINKAR RÖD

1. Batteriliv <25%

LED AV

1. Batteri behöver laddas. Laserstråle avstängd.

Applikationer

Lodrät överföring

• Använd den vertikala laserstrålen och etablera ett vertikalt referensplan.
• Placera det/de önskade föremål(et/-en) till de är i linje med det vertikala referensplanet för att garantera att föremål(et/en) är lodräta.

Nivelleringsöverföring

• Använd den horisontella laserstrålen och etablera ett horisontellt referensplan.
• Placera det/de önskade föremål(et/-en) till de är i linje med det horisontella referensplanet för att garantera att föremål(et/en) är i nivå.

Kvadrat

• Använd de vertikala och horisontella laserstrålarna för att etablera en punkt där de två laserstrålarna korsas.
• Placera det/de önskade föremål(et/-en) till de är i linje med både den vertikala och horisontella laserstrålen för att garantera att föremål(et/en) är i kvadratiska.

Batterier, säkerhet och ström

WARNING:

Läs igenom alla säkerhetsvarningar och instruktioner i som inkluderas i medföljande Säkerhetsinstruktioner och bruksanvisning innan denna produkt används. Om inte varningarna och instruktionerna följs kan det resultera i elektriska stötar, brand och/eller allvarliga skador. Personen som är ansvarig för instrumentet måste se till att alla användare förstår och följer dessa instruktioner.

- Förebygg oavsiktlig start. Se till att omkopplaren är i avstängs läge innan enheten lyfts upp eller bärs. Att bära enheten med fingret på omkopplaren eller mata enheten med omkopplaren i påslaget läge inbjuder till olyckor.

• Lasern skall endast skall endast laddas med nätanslutningen som medföljer genom att ansluta den till DC strömuttaget som visas i figur A#4 (strömförsörjning: Huntkey modell # HKA03612030-8C) En laddare som är lämplig för en typ av produkt eller batteripaket kan skapa en brandrisk när den används med en annan produkt eller annat batteripaket.
• Lasern levereras med ett integrerat och laddningsbart Li-jon batteripaket som inte är utbytbart eller servicebart av användaren. Försök inte att installera något annat batteripaket eftersom det kan skapa en risk för skador och brand.
• När enheten inte används, håll den borta från andra metallföremål, såsom gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa en förbindelse från ena polen till den andra. Kortslutning av batteripolerna kan ge upphov till brännskador eller eldsvåda. Se till att DC strömuttaget är stäng med medföljande gummiplugg när det inte används.
• Under missbruksförhållanden kan vätska komma ut från de integrerade batterierna, undvik kontakt med detta. Om kontakt oavsiktligt inträffar, spola med vatten. Om vätska kommer i kontakt med ögonen, uppsök läkare. Vätska som läcker ut ur batterierna kan ge upphov till irritation eller brännskador.
• Använd inte enheten om den är skadad eller modifierad. Skadad eller modifierad Li-jon batteriströmförsörjd produkt kan uppvisa oförutseddbart beteende som kan resultera i brand, explosion eller skador.
• Utsätt inte batteripaketet för brand eller höga temperaturer. Exponering för brand eller temperaturer över 130 °C kan orsaka explosion. Se rekommenderade temperaturer i specifikationstabellen.
• Laserprodukten är inte användarservicebar och skall returneras till distributören eller Stanley garanti-/servicecenter vid fel eller skador. All tillämpad service skall göras av en kvalificerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att produktens säkerhet bibehålls.

- Läs igenom alla relaterade instruktioner och varningar i medföljande manualen Batterisäkerhet och lasersäkerhet/garanti. Följ alla lokala bestämmelser för avyttring av produkten när den är förbrukad.

Strömförsörjning Drift och säkerhet

Viktiga säkerhetsinstruktioner för strömförsörjning.

SPARA DESSA INSTRUKTIONER:

Ditt verktyg använder en strömförsörjning mellan 100-240V AC vid 50/60Hz.

Innan nätanslutningen används, läs igenom alla säkerhetsinstruktioner och varningsmarkeringar på nätanslutningen och produkten.

WARNING: Risk för elektrisk stöt. Låt ingen vätska komma in i nätanslutningen. Det kan resultera i elektriska stötar.

FÖRSIKTIGHET: Risk för brännskada.

• NOTERA: Under vissa förhållanden när nätanslutningen är inkopplad i eluttaget kan den kortslutas av främmande föremål. Främmande föremål såsom, men inte begränsat till, slipdamm, metallspån, stålull, aluminiumfolie eller någon ansamling av metallpartiklar som är ledande bör hållas borta från nätanslutningen.
• Koppla alltid ur nätanslutningen från eluttaget när den inte används. Koppla ifrån nätanslutningen vid rengöring. Rengör endast med en mjuk, torr trasa
• GÖR INTE försök att ladda produkten med någon nätanslutning annan än den som medföljer produkten. Nätanslutningen och det integrerade batteripaketet är speciellt konstruerade att fungera tillsammans.
• Nätanslutningen som medföljer lasern är inte avsedd för annan användning än laddning av Fatmax lasern. All annan användning kan resultera i brandrisk, elektriska stötar eller dödsfall av elektrisk ström. Använd endast HUNTKEY modell # HKA03612030-8C
• Förvara nätanslutningen utom räckhåll för barn.

• Utsätt inte nätanslutningen för regn eller snö.

• Dra i själva kontakten och inte i sladden när nätanslutningen kopplas ur. Detta kommer att minska risken för skador på elkontakten och sladden.

• Placera inga föremål ovanpå nätanslutningen eftersom det kan resultera i hög intern hetta. Placera nätanslutningen på säkert avständ från alla värmekällor.
• Använd inte nätanslutningen med skadad sladd eller stickkontakt.
• Använd inte nätanslutningen om den utsatts för skarpa stötar, tappats eller skadats på annat sätt. Lämna den till ett auktoriserat servicecenter.
• Demontera inte nätanslutningen, lämna den till ett auktoriserat servicecenter när service eller reparation behövs.
• Nätanslutningen är designad att fungera med 100-240V AC vid 50/60Hz.
• Försök inte att använda någon annan spänning.
• Se batterisäkerhetsmanualen för ytterligare instruktioner.

Laddningsprocedur

1. Koppla in nätanslutningen i lämpligt uttag innan laserenheten ansluts.
2. Sätt i laddningskabeln i laddningsuttaget på baksidan av laserenheten.

NOTERA: Ett batteripaket kommer successivt att förlora dess laddning när det inte används under en längre period. Produkten behöver laddas innan den används igen.

Viktiga laddningsnoteringar

Nätanslutningen kan bli för varm för att vidröras under laddningen. Detta är normalt och indikerar inte något problem. För att möjliggöra kylning av batteripaketet efter användning, undvik att placera nätanslutningen eller batteripaketet i en varm miljö såsom i ett metallskjul eller en oisolerad vagn.

Om det interna batteripaketet inte laddas ordentligt:

a. Kontrollera strömmen i uttaget genom att ansluta en lampa eller någon annan apparat.
b. Kontrollera om uttaget är anslutet till en strömbrytare som stänger av strömmen när du släcker ljuset.
c. Flytta adaptern och laserenheten till en plats där den omgivande temperaturen är ungefär 18 °C - 24 °C.
d. Om laddningsproblemen kvarstår, lämna adaptern och verktyget till ditt lokala servicecenter.

- Frys inte eller sänk ned nätanslutningen i vatten eller annan vätska.

WARNING: Risk för elektrisk stöt. Låt ingen vätska komma in i nätanslutningen. Det kan resultera i elektriska stötar.

FÖRSIKTIGHET: Försök aldrig att öppna nätanslutningen av någon anledning. Produkten innehåller inga användarservicebara delar.

Inställning

Laserverktyg

• Placera laserverktyget på den plan och stabil yta.
• För att slå PÅ och aktivera den automatiskt nivelleringsfunktionen flytta pendel-/transportlåset till upplåst position. (Fig B #3)
• Laserverktyget måste sedan placeras i upprätt läge på en yta som är inom det specificerade kompensationsområdet.
• Välj önskad strålkonfiguration genom att trycka på strålaktiveringsknappen (figur C #8) upprepade gånger och gå igenom de alternativ som visas i figur D.

Montering av tillbehör

• Placera tillbehöret på en plats där det är lättåtkomligt och inte störs och nära den centrala delen som skall mätas.
• Inställning av tillbehöret såsom krävs. Justera positionen för att vara säker på att tillbehörsbasen är nära horisontell (inom verktygets kompensationsområde).
• Montera laserverktyget på tillbehöret med den lämpliga fästmetod som skall användas med tillbehörs-/laserverktygskombinationen.

FÖRSIKTIGHET:

- Lämna inte laserverktyget utan uppsikt på ett tillbehör utan att dra åt fästskruven fullständigt. Om så inte görs kan det leda till att laserverktyget faller ned och får bestående skador.

NOTERA:

• Det bästa sättet är att alltid stödja laserverktyget med ena handen vid placering eller borttagning av laserverktyget från ett tillbehör.
• Om den placeras över ett mål, dra delvis åt fästningen, rikta i laserverktyget och dra sedan åt helt och hålllet.

Användning

NOTERA:

• Innan laserverktyget används, kontrollera alltid att laserverktygets noggrannhet.
• Laserverktyget kommer att indikera när det är utanför kompensationsområdet. Beskrivning referens-LED. Placera om laserverktyget så att det är närmare i vågrätt.
• När det inte används, se till att stänga AV laserverktyget genom att placera pendellåset i låst position.

Ström

• För att slå PÅ, flytta pendel-/transportlåset il upplåst position.(Fig B #3)
• För att stänga AV lasern, flytta pendel-/transportlåset till låst position.
• Välj önskad strålkonfiguration genom att trycka på strålaktiveringsknappen (figur C #8) upprepade gånger och gå igenom de alternativ som visas i figur D.

Lägen

AV/låst (se figurerna B)

• Lasern kommer att vara avstängd och pendeln låst.

PÅ/självnivellering (se figurerna Ⓑ)

• Pendellåset på laserverktyget kommer att vara positionerat i upplåst/självnivellerande positionen när lasern är påslagen.
• Lasern är designad att självnivellera. Om lasern har lutats > 4° då kan den inte självnivellera och laserstrålen kommer att blinka. När strålen blinkar ÄR INTE LASERN I NIVÅ (ELLER VERTIKALT) OCH SKALL INTE AVNÄNDAS FÖR ATT AVGÖRA ELLER MARKERA NIVÅ ELLER VERTIKALT. Försök att placera om lasern på en mer jämn yta.

Noggrannhet kontroll och kalibrering

• Laserverktyget är förseglat och kalibrerat på fabrik enligt den noggrannhet som specificerats.
• Det rekommenderas att utföra en kalibreringskontroll innan första användning och sedan regelbundet vid framtida användning.
• Laserverktyget skall kontrolleras regelbundet för att garantera dess noggrannhet, särskilt för precisa layouter.
• När noggrannhetstest utförs, använd största möjliga område/avständ, närmast användningsområdet. Ju större område/avständ desto enklare att mäta noggrannheten hos lasern.
• Låset måste vara i upplåst position för att möjliggöra för laserverktyget att självnivellera innan kontroll av noggrannheten.
• Placera lasern på en slät och plan yta som är vågrät i båda riktningarna.

KONTROLL AV NOGGRANNHETEH - HORIZONTELL STRÅLE, SÖKRIKTNING (FIG. E)

Kontroll av den horisontella sökkalibreringen kräver två väggar med 9 meters mellanrum. Det är viktigt att genomföra en kalibreringstest med ett avständ som inte är kortare än det avständ som verktyget skall användas för.

1. Placera lasern mot änden av en 9m (30') vägg (bild E #1).

2. Slå PÅ lasern.

3. Visa en horisontell laserstråle.

4. Vrid lasern mot den motsatta änden av väggen och parallellt med närliggande väggen.

5. Vid minst 9 m (30') isär på laserstrålen, markera a och b.

6. Vänd lasern 180°.

7. Justera höjden på lasern så att centrumet på strålen är i linje med a (bild E #2).

8. Direkt ovanför eller nedanför ⓑ, markera Ⓒ längs med laserstrålen (bild Ⓔ #3).

9. Mät det vertikala avständet mellan ⓑ och Ⓒ.

10. Om din mätning är större än Tillåtet avständ mellan ⓑ och ⓒ för motsvarande Avständ mellan väggarna i följande tabell måste

lasern lämnas för service hos ett auktoriserat servicecenter.

Avständ mellan väggarna	Tillåtet avständ Mellan b och c
9 m (30') 6 mm	(1/4")
12 m (40') 8 mm	(5/16")
15 m (50') 10 mm	(13/32")

KONTROLL AV NOGGRANNHET - HORIZONTELL STRÅLE, SÖKRIKTNING (FIG. F)

Kontroll av den horisontella sökkalibreringen av lasern kräver två väggar med minst 9 meters mellanrum. Det är viktigt att genomföra en kalibreringstest med ett avständ som inte är kortare än det avständ som verktyget skall användas för.

1. Placera lasern mot änden av en 9m (30') vägg (bild F#1).
2. Slå PÅ lasern.
3. Visa en horisontell laserstråle.
4. Vrid lasern mot den motsatta änden av väggen och parallellt med närliggande väggen.
5. Vid minst 9 m (30') isär på laserstrålen, markera a och b.
6. Flytta lasern till motsatta änden av väggen (bild F#2).
7. Rikta in lasern mot den första änden av väggen och parallellt med närliggande väggen.
8. Justera höjden på lasern så att centrumet på strålen är i linje med ⓑ
9. Direkt ovanför eller nedanför a markera c längs med laserstrålen (bild F #3).
10. Mät avståndet mellan a och c.
11. Om din mätning är större än Tillåtet avständ mellan a och c för motsvarande Avständ mellan väggarna i följande tabell måste lasern lämnas för service hos ett auktoriserat servicecenter.

Avstånd mellan väggarna	Tillåtet avstånd Mellan a och c
9 m (30') 6 mm (1/4")
12 m (40') 8 mm (5/16")
15 m (50') 10 mm (13/32")

KONTROLLERA NOGGRANNHET - VERTIKAL STRÅLE (FIG. G)

Kontroll av den vertikala (lodräta) kalibreringen av lasern görs mest noggrant när det ett stort antal vertikala höjder tillgängliga, idealiskt 9 m, med en person på golvet och positionerar lasern och en annan person nära taket för att markera positionen av strålen. Det är viktigt att genomföra en kalibreringstest med ett avständ som inte är kortare än det avständ som verktyget skall användas för.

1. Placera lasern på en slät och plan yta som är vågrät i båda riktningarna. Slå på båda vertikala strålarna (Figur © #1).
2. Markera två korta rader där balkar kors (a, b) och också i taket (c, d). Markera alltid centrum av strålens tjocklek (Figur G #2).
3. Plocka upp och rotera lasern 180 grader, och håll den så balkarna matchar de markerade linjerna på en plan yta (e, f) (Figur G #3)
4. Markera två korta rader där balkar kors i taket (g, h).
5. Mät avståndet mellan varje uppsättning markerade linjer i taket (c, g och d, h). Om mätningen är större än värdena som visas nedan måste lasern lämnas för service på ett auktoriserat servicecenter.

Takhöjd	Tillåtet avstånd mellanmarkeringar
2,5 m 1,5 mm
3 m 2,0 mm
4 m 2,5 mm
6 m 4 mm
9 m 6 mm

KONTROLLERA 90° NOGGRANNHETEN MELLAN VERTIKALA STRÅLAR (FIG. H)

För kontroll av 90° noggrannhet krävs en öppen golvyta på minst 10 m x 5 m. Se figur H för placering av lasern vid varje steg och för lokalisering av märkningarna som gjorts i varje steg. Markera alltid centrum av strålens tjocklek.

1. Placera lasern på en slät och plan yta som är vågrät i båda riktningarna, såsom visas i bild #1.
2. Slå PÅ lasern.
3. Slå på båda vertikala strålarna.
4. Längs med frontlaserstrålen, markera tre platser a, b och c; där b är en mittpunkt på laserstrålen.
5. Placera lasern så att nedåtpunkten är över ⓑ och frontlaserstrålen är i linje med ⓒ (bild Ⓗ #2).
6. Markera en plats e längs med sidolaserstrålen minst 3 m (10') från lasern.
7. Vrid lasern medurs 90°.
8. Placera lasern så att nedåtpunkten är över ⓑ och frontlaserstrålen är i linje med ⓔ (bild Ⓗ #3).
9. Längs med sidolaserstrålen, markera f nära a
10. Mät avståndet mellan ⓐ och ⓕ
    11 Om din mätning är större än Tillåtet avständ mellan a och & f för motsvarande Avständ från b till a i följande tabell måste lasern lämnas för service hor ett auktoriserat servicecenter.

Avständ från ⓑ till a	Tillåtet avständ Mellan a och f
3 m (10') 3,2 mm (1/8")
4 m (14') 3,5 mm (5/32")
5 m (17') 4,5 mm (3/16")
6 m (20') 5,5 mm (7/32")
7 m (23') 6 mm (1/4")

Specifikationer

Laserverktyg

	FMHT77357(RÖD) FMHT	77356(GRÖN)
Nivelleringsnoggrannhet: ≤3 mm / 10 m
Horisontell/vertikal noggrannhet ≤3mm / 10m
Kompensationsområde: ±4°
Arbetsavstånd (linje): RÖD: 20 m)	50 m med detektor	GRÖN: 35 m(50 m med detektor)
Laserklass: Klass 2 (IEC/EN60825-1: 2014
Laservåglängd 630-680 nm (RÖD) 510 nm ~ 530 nm (GRÖN)
Drifttid (alla lasrar på): ≥ 24 timmar (Li-jon) ≥ 8 timmar (Li-jon)
Strömkälla: Integrerat Li-jonbatteripaket; 7,2 V DC; 2,0 Ah; 14,4 Wh
IP-märkning: IP54
Temperaturområde (drift): 10 °C ~ +40 °C
Temperaturområde (lagring): -20 °C ~ +40 °C
Temperaturområde (laddning): 5 °C ~ +40 °C

Sisältö
