BRUKSANVISNING FatMax FMHT77356 STANLEY

Batterier, sikkerhed og strømforsyning

ADVARSEL:

Montering på tilbehør

• Brukersikkerhet
• Innhold
• Produktoversikt
  • Tastatur, modus og LED
• Bruksområder
• Batterier, sikkerhet og strøm
  • Strømforsyning drift og sikkerhet
• Oppsett
• Bruk
  • Nøyaktighetskontroll og kalibrering
• Spesifikasjoner

Ta vare på alle deler av manualen for senere referanse.

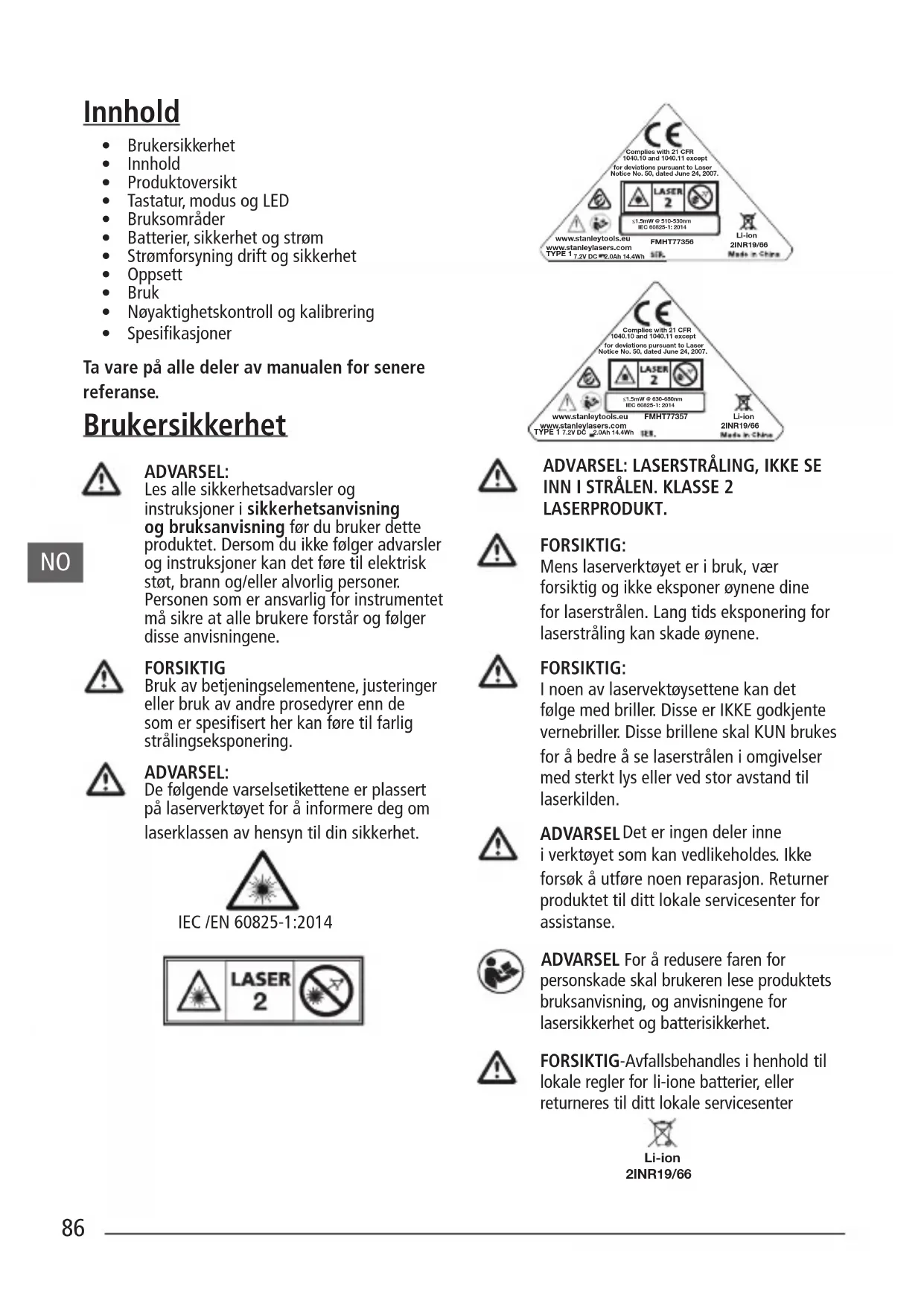

Brukersikkerhet

ADVARSEL:

Les alle sikkerhetsadvarsler og instruksjoner i sikkerhetsanvisning og bruksanvisning før du bruker dette produktet. Dersom du ikke følger advarsler og instruksjoner kan det føre til elektrisk støt, brann og/eller alvorlig personer. Personen som er ansvarlig for instrumentet må sikre at alle brukere forstår og følger disse anvisningene.

FORSIKTIG

Bruk av betjeningselementene, justeringer eller bruk av andre prosedyrer enn de som er spesifisert her kan føre til farlig strålingseksponering.

ADVARSEL:

De følgende varselsetikettene er plassert på laserverktøyet for å informere deg om laserklassen av hensyn til din sikkerhet.

IEC /EN 60825-1:2014

LASER 2

Mens laserverktøyet er i bruk, vær forsiktig og ikke eksponer øynene dine for laserstrålen. Lang tids eksponering for laserstråling kan skade øynene.

FORSIKTIG:

I noen av laservektøysettene kan det følge med briller. Disse er IKKE godkjente vernebriller. Disse brillene skal KUN brukes for å bedre å se laserstrålen i omgivelser med sterkt lys eller ved stor avstand til laserkilden.

ADVARSEL Det er ingen deler inne i verktøyet som kan vedlikeholdes. Ikke forsøk å utføre noen reparasjon. Returner produktet til ditt lokale servicesenter for assistanse.

ADVARSEL For å redusere faren for personskade skal brukeren lese produktets bruksanvisning, og anvisningene for lasersikkerhet og batterisikkerhet.

FORSIKTIG-Avfallsbehandles i henhold til lokale regler for li-ione batterier, eller returneres til ditt lokale servicesenter

Li-ion
2INR19/66

Produktoversikt

Figur A - Laserverktøy

1. Laservindu/-åpning
2. Tastaturbryter
3. Strøm/pendel låsebryter
4. Støpsel for likestrøm

Figur B - Strøm/transport lås

1. Etikett
2. 1/4-20 og 5/8-11 gjenget montering

Figur C - Tastatur og lasermoduser

1. Batteri/strøm
2. Stråleaktiveringstast
3. Pulsmodus aktiveringstast
4. Pulsemodus/ikke-i-vater indikator LED

Figur D - Strålevalg

Figur E - Horisontal stråle skanneretning nøyaktighet

Figur F - Horisontal stråle vinkelretning nøyaktighet

Figur G - Vertikal stråle nøyaktighet

Figur H - Vertikal stråle 90° nøyaktighet

Tastatur, modus og LED

Strøm/pendel läsebryter (fig B)

Strøm PÅ/pendel lås av/selvretting PÅ

Strøm AV/Pendellås på

• Får å slå PÅ laserverktøyet, sett bryteren til ulåst posisjon
• Får å slå AV laserverktøyet, sett bryteren til låst posisjon

Moduser

Tilgjengelige moduser for laserstrålen.

Se figur C og D for strålekonfigurasjon.

Selvretting (fig B)

- Pendellåsen på laserverktøyet må stilles til uløst/PÅ posisjon for å aktivere selvretting ved posisjon <4 °.

Ikke i vater (fig B)

- Dersom laseren er vippet >4^ så kan den ikke selvrette seg og laserstrålen vil blinke.

Tastatur - pulstast.

Pulsmodus PÅ/AV tast ) ©

for å aktivere pulsmodus. (Se figur

Pulsmoodus LED/ikke-i-vater indikator bruk (se figur © 10)

LED AV

1. Pulsmodus er AV/ enheten i vater

LED PÅ-KONTINUERLIG GR∅NN

1. PULSE MODUS er PÅ, og laserenheten er innen selvrettende område. (<4 °)

LED PÅ-BLINKER R∅DT

1. Lasereheten er IKKE I VATER og strålene blinker. (PULSMODUS kan være PÅ eller AV, avhengig av startstatus valgt.)

Tastatur - batteritast

Batterinivå indikatortast (Se figur ©)

Batterilevetid LED

(Se figur ©7)

LED PÅ-KONTINUERLIG GR∅NN

1. Batterilevetid >25%
2. Batterilevetid <25%
3. Batteriet må lades. Laserstrålen slår seg av.

LED PÅ-BLINKER R∅DT

LED AV

Bruksområder

Overføring av loddlinje

• Etabler et vertikalt referanseplan ved hjelp av den vertikale laserstrålen.
• Plasser de ønskede objekter slik at de er rettet inn med det vertikale referanseplanet, da er objektene i lodd.

Overføring av vaterplan

• Etabler et horisontalt referanseplan ved hjelp av den horisontale laserstrålen.
• Plasser de ønskede objekter slik at de er rettet inn med det horisontale referanseplanet, da er objektene i vater.

Rett vinkel

• Bruk den vertikale og den horisontale laserstrålen, sett av et punkt der strålene krysser hverandre.
• Plasser de ønskede objekter slik at de er rettet inn både med det horisontale og det vertikale referanseplanet, da er objektene i rett vinkel.

Batterier, sikkerhet og strøm

ADVARSEL:

Les alle sikkerhetsadvarsler og instruksjoner i medfølgende sikkerhetsanvisning og bruksanvisning før du bruker dette produktet. Dersom du ikke følger advarsler og instruksjoner kan det føre til elektrisk støt, brann og/eller alvorlig personer. Personen som er ansvarlig for instrumentet må sikre at alle brukere forstår og følger disse anvisningene.

- Unngå utilsiktet oppstart. Pass på at bryteren er i av-posisjon før du løfter eller bærer enheten. Å bære enheten med fingeren på bryteren eller å sette strøm på enheten med bryteren i på-posisjon kan medføre ulykker.

• Laseren bør kun lades med strømadapteren som følger med, koble til et likestrøms støpsel som vist i figur A#4 (strømadapter: Huntkey Model # HKA03612030-8C) En lader som passer for en type batteripakke kan føre til brannfare dersom den brukes med en annen batteripakke.
• Laseren leveres med en integrert og ladbar li-ion batteripakke som ikke kan repareres eller skiftes ut av brukeren. Ikke forsøk å installere andre batteripakker, det kan skape risiko for personskader eller brann.
• Når verktøyet ikke er i bruk, hold det borte fra andre metallobjekter som binders, mynter, nøkler, spikere, skruer eller andre små metallobjekter som kan skape en forbindelse fra en batteripol til en annen. Å kortslutte batteripolene kan føre til brannskader eller brann. Pass på at likestrøms støpselet er lukket med den påhengte gummipluggen når den ikke er i bruk.
• Ved hardhendt behandling kan det komme væske ut fra batteriene. Unngå kontakt med denne. Dersom du ved et uhell kommer i kontakt med væsken, skyll med vann. Dersom du får væsken i øynene, oppsøk lege umiddelbart. Batterivæske kan føre til irritasjon eller forbrenninger.
• Ikke bruk enheten dersom den er skadet eller modifisert. Skadede eller modifiserte verktøy som bruker li-ion batterier kan få uberegnelig oppførsel som fører til brann, eksplosjon eller fare for personskader.
• Ikke utsett en batteripakke eller verktøy for høye temperaturer. Brann eller eksponering for temperaturer over 130°C (265°F) kan føre til eksplosjon. Se anbefalte temperaturer i spesifikasjonstabellen.
• Laserproduktet kan ikke vedlikeholdes av brukeren og må returneres til din distributør eller Stanley garanti/servicesenter ved feil eller skade. Få det verktøyet ditt vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler. Dette vil sikre at produktets sikkerhet blir ivaretatt.

- Vennligst les alle aktuelle anvisninger og advarsler i de tilhørende manualene for batterisikkerhet og lasersikkerhet. Følg alle lokale retningslinjer for avfallshåndtering av produktet når levetiden er utgått.

Strømforsyning drift og sikkerhet

Viktige sikkerhetsanvisninger for strømadapter.

TA VARE PÅ DISSE INSTRUKSJONENE:

Verktøyet ditt bruker strømforsyning mellom 100-240V AC @50/60Hz.

Før bruk av strømadapteren, les alle sikkerhetsanvisninger og advarsler på strømadapteren og produktet før du bruker strømadapteren.

ADVARSEL: Fare for elektrisk støt. Ikke la væske komme inn i strømadapteren. Det kan resultere i elektrisk støt.

FORSIKTIG: Fare for brannskader.

• MERK: Under visse omstendigheter, när strømadapteren er tilkoplet strømtilførselen, kan strømadapteren kortsluttes av fremmedlegemer. Fremmedlegemer av ledende art som, men ikke begrenset til, slipestøv, metallspon, stålull, aluminiumsfolie eller enhver oppbygging av metallpartikler skal ikke komme inn i strømadapterens hulrom.
• Trekk alltid strømadapteren ut av stikkontakten när den ikke brukes. Kople fra strømadapteren för rengjøring. Skal bare rengjøres med en myk, tørr klut
• IKKE forsøk å lade produktet med andre adaptere enn den som følger med produktet. Strømadapteren og den integrerte batteripakken er spesielt designet for å jobbe sammen.
• Strømadapteren som følger med laseren din er ikke ment for annen bruk enn lading av Fatma laser. Annen bruk kan resultere i brannfare og/eller elektrisk støt. Bruk bare HUNTKEY Model # HKA03612030-8C
• Oppbevar strømadapteren utilgjengelig for barn.

• Ikke utsett strømadapteren for regn eller snø.

• Dra i støpselet og ikke ledningen når du kople fra strømadapteren. Dette reduserer faren for skade på støpselet og ledningen.

• Ikke legg noe objekt på toppen av strømadapteren, det kan føre til stor intern varme. Plasser strømadapteren et sted unna varmekilder.
• Bruk ikke strømadapter som har skadet ledning eller støpsel.
• Ikke bruk strømadapteren dersom den har fått et slag, er mistet i gulvet eller skadet på annen måte. Lever den til et autorisert serviceverksted.
• Ikke ta strømadapteren fra hverandre; lever den på et autorisert serviceverksted när service eller reparasjon trenges.
• Strømadapteren er beregnet for bruk ved 100-240V AC @50/60Hz.
• Ikke forsøk å bruke den på annen spenning.
• Se batteriets sikkerhetsanvisninger for mer informasjon.

Ladeprosedyre

1. Plugg strømadapteren inn i en passende stikkontakt før tilkobling av laserenheten.
2. Sett ladekabelen inn i ladeporten på baksiden av laserenheten.

Produktet må lades opp igjen før bruk.

Viktige merknader om lading

Strømadapteren kan bli varm å berøre under lading. Dette er normalt og er ikke et tegn på et problem. For å bedre kjølingen av batteripakken etter bruk, unngå å sette strømadapteren eller batteripakken i et varmt miljø så som et metallskur eller uisolert tilhenger.

a. Kontroller strømmen i stikkontakten ved å plugge inn en lampe eller et annet apparat;
b. Kontroller at stikkontakten er koblet til en lysbryter som slår av strømmen när lyset skrues av;
c. Flytt strømadapter og laserenhet til en plass der omgivelsestemperaturen er cirka 65 °F - 75 °F (18 °C - 24 °C);
d. Dersom ladeproblemene fortsetter, ta med verktøy og strømadapter til ditt lokale serviceverksted.

- Ikke utsett strømadapteren for frost eller senk den ned i vann eller andre væsker.

ADVARSEL: Fare for elektrisk støt. Ikke la væske komme inn i strømadapteren. Det kan resultere i elektrisk støt.

FORSIKTIG: Forsøk aldri å åpne strømadapteren uansett grunn. Produktet har ingen indre deler som brukeren kan vedlikeholde.

Oppsett

Laserverktøy

• Plasser laserverktøyet på en flat og stabil flate.
• For å slå PÅ og aktivere automatisk selvretting, sett pendel-/transportlås til ulåst stilling. (Fig B #3)
• Laserverktøyet skal plasseres i opprett posisjon på en flate som er innen det angitte kompensasjonsområdet.
• Velg ønsket strålekonfigurasjon ved å trykke på stråleaktiveringstasten (figur C #8) flere ganger og bla gjennom valgmulighetene som vist i figur D.

Montering av tilbehør

• Plasser tilbehøret på et trygt og stabilt sted nær senter av området som skal måles.
• Sett opp tilbehøret som nødvendig. Juster posisjonen for å sikre at bunnplaten er nær horisontal stilling (innen laserens kompensasjonsområde).
• Monter laserverktøyet på tilbehøret ved hjelp av aktuell festemetode for denne kombinasjonen av laserverktøy og tilbehør.

FORSIKTIG:

- Ikke la laserverktøyet være uten tilsyn uten at festeskruen er helt festet. Dersom det ikke gjøres kan laserverktøyet falle ned og skades.

MERK:

• Det er best å alltid støtte laserverktøyet med en hånd når du tar laserverktøyet av eller på tilbehør.
• Ved plassering mot et mål, stram delvis til festeskruen, rett inn laserverktøyet, og stram deretter helt til.

Bruk

MERK:

• Før bruk av laserverktøyet, kontroller alltid at det er nøyaktig.
• Laserverktøyet vil selv indikere dersom det er utenfor kompensasjonsområdet. Beskrivelse av referanse-LEDs. Flytt laserverktøyet nærmere vaterstilling.
• Når det ikke er i bruk, pass alltid på å slå AV laserverktøyet ved å sette pendellåsen i låst posisjon.

Strøm

• For å slå laserverktøyet PÅ, sett pendel-/transportlåsen til ulåst posisjon (fig B #3)
• For å slå laserverktøyet AV, sett pendel-/transportlåsen til ulåst posisjon.
• Velg ønsket strålekonfigurasjon ved å trykke på stråleaktiveringstasten (figur C #8) flere ganger og bla gjennom valgmulighetene som vist i figur D.

Moduser

AV/ låst (se figurene Ⓑ)

- Laseren er AV og pendelen er låst.

PÅ/ selvretting (se figurer Ⓑ)

• Pendellåsen på laserverktøyet er i ulåst/selvrettende posisjon när laseren slås PÅ.
• Laseren er designet for å være selvrettende. Dersom laseren er vippet > 4° så kan den ikke selvrette seg og laserstrålen vil blinke. Når laserstrålene blinker ER LASEREN IKKE I VATER (ELLER LODD) OG SKAL IKKE BRUKES FOR BESTEMMELSE AV LODD ELLER VATER. Forsøk å flytte laseren til en flate som er mer i vater.

Nøyaktighetskontroll og kalibrering

• Laserverktøyet er forseglet og kalibrert på fabrikken innen den angitte nøyaktighet.
• Det anbefales å utføre en kalibreringskontroll før første gangs bruk og periodisk under videre bruk.
• Laserverktøyet bør kontrolleres regelmessig for å sikre nøyaktighet, spesielt ved nøyaktige oppmålinger.
• Når du utfører nøyaktighetskontroller, bruk så stort område eller lang distanse som mulig, og nær avstanden som skal brukes. Desto større område og lang distanse, desto enklere er det å måle nøyaktigheten av laseren.
• Låsen skal være i åpen posisjon for å la laseren selvrette seg før du kontrollerer nøyaktigheten.
• Plasser laseren på en jevn, flat, stabil overflate som er i vater i begge retninger.

KONTROLLERE N∅YAKTIGHET – HORIZONTAL STRÅLE, SKANNERETNING (FIG. E)

Kontroll av horisontal skannkalibrering på laseren krever to vegger 30' (9m) fra hverandre. Det er viktig å utføre en kalibreringskontroll ved bruk av en avstand ikke mindre enn avstanden som verktøyet virkelig skal brukes for.

1. Plasser laseren mot enden av en 9 meter (30') lang vegg (figur E #1).

2. Slå laseren PÅ.

3. Vise en horizontal laserstråle.

4. Vri laseren mot den motsatte enden av veggen og parallelt med veggen.

5. Minst 9 meter (30') fra hverandre på laserstrålen, merk a og b.

6. Vri laseren 180°.

7. Juster høyden av laseren slik at senter av strålen er rettet inn med a (figur E #2).

8. Direkte over eller under ⓑ, marker ⓒ langs laserstrålen (figur Ⓔ #3).

9. Mål den vertikale avstanden mellom ⓑ og Ⓒ.

10. Hvis målingene dine er større enn den tillatte avstanden mellom b og c for den tilsvarende avstand mellom veggene i den følgende

tabellen, må laseren leveres på service på et godkjent servicesenter.

Avstand mellom veggene	Tillatt avstand mellom b og c
9m (30') 6mm (1/4")
12m (40') 8mm (5/16")
15m (50') 10mm (13/32")

KONTROLLERE N∅YAKTIGHET – HORIZONTAL STRÅLE, VINKELRETNING (FIG. F)

Kontroll av horisontal skannkalibrering på laseren krever en vegg minst 30' (9m) lang. Det er viktig å utføre en kalibreringskontroll ved bruk av en avstand ikke mindre enn avstanden som verktøyet virkelig skal brukes for.

1. Plasser laseren mot enden av en 9 meter (30') lang vegg (figur F #1).
2. Slå laseren PÅ.
3. Vise en horizontal laserstråle.
4. Vri laseren mot den motsatte enden av veggen og parallelt med veggen.
5. Minst 9 meter (30') fra hverandre på laserstrålen, merk a og b.
6. Flytt laseren til motsatt ende av veggen (figur F #2).
7. Plasser laseren mot den første enden av samme veggen og parallelt med veggen.
8. Juster høyden av laseren slik at senter av strålen er rettet inn med ①.
9. Direkte over eller under ⓐ, marker Ⓔ langs laserstrålen (figur Ⓕ#3).
10. Mål avstanden mellom ⓐ og Ⓒ
11. Hvis målingene dine er større enn den tillatte avstanden mellom a og c for den tilsvarende avstand mellom veggene i den følgende tabellen, må laseren leveres på service på et godkjent servicesenter.

Avstand mellom veggene	Tillatt avstand mellom a og c
9m (30') 6mm (1/4")
12m (40') 8mm (5/16")
15m (50') 10mm (13/32")

KONTROLLERE N∅YAKTIGHET – VERTIKAL STRÅLER (FIG. G)

Kontroll av vertikal (lodd) kalibrering av laseren gjøres mest nøyaktig dersom det er en stor høyde tilgjengelig, helst 30' (9m), med en person på gulvet for å posisjonere laseren og en annen person oppe for å merke av posisjonen av strålen. Det er viktig å utføre en kalibreringskontroll ved bruk av en avstand ikke mindre enn avstanden som verktøyet virkelig skal brukes for.

1. Plasser laseren på en jevn, flat, stabil overflate som er i vater i begge retninger. Slå på begge vertikale stråler (Figur G #1).
2. To korte linjer hvor bjelker kors (a, b) og på taket (c, d). Marker alltid midt i strålens tykkelse (Figur G #2).
3. Plukke opp og rotere laser 180 grader, og plasser den så bjelker matche den merkede linjene på nivå overflaten (e, f) (Figur G #3).
4. To korte linjer hvor krysse bjelker i taket (g, h).
5. Mål avstanden mellom hvert sett merkede linjene i taket (c, g og d, h). Dersom den målte avstanden er større enn verdiene vist under, må laseren ha service på et autorisert servicesenter.

Takhøyde	Tillatt avstand mellom merker
2,5 m (8') 1,5 mm (1/16")
3 m (10') 2,0 mm (3/32")
4 m (14') 2,5 mm (1/8")
6 m (20') 4 mm (5/32")
9 m (30') 6 mm (1/4")

KONTROLLERE 90° N∅YAKTIGHET MELLOM DE VERTIKALE STRÅLENE (FIG. H)

Kontroll av 90° nøyaktighet krevet et åpent gulvareal på minst 33' x 18' (10m x 5m). Se figur H for posisjon av laseren ved hvert trinn og for plassering av merkene for hvert trinn. Marker alltid midt i strålens tykkelse.

1. Plasser laseren på en jevn, flat, stabil overflate som er i vater i begge retninger som vist på figur H #1.
2. Slå laseren PÅ.
3. Slå på begge vertikale stråler.
4. Langs front laserstrålen, merk av tre punkter a, b og c; der b er midt på laserstrålen.
5. Posisjoner laseren slik at ned-punktet er over ⓟ og front laserstrålen er rettet inn med ⓒ (figur Ⓗ #2).
6. Merk et punkt e langs side laserstrålen minst 3 meter (10') unna laseren.
7. Vri laseren med klokken 90°.
8. Posisjoner laseren slik at ned-punktet er over ⓟ og front laserstrålen er rettet inn med ⓔ (figur Ⓗ #3).
9. Langs side laserstrålen, merk f nært a
10. Mål avstanden mellom a og f
11. Hvis målingene dine er større enn den tillatte avstanden mellom a & f for den tilsvarende avstanden fra b til a i den følgende tabellen, må laseren leveres på service på et godkjent servicesenter.

Avstand frab til a	Tillatt avstandMellom a & f
3m (10') 3,2mm (1/8")
4m (14') 3,5mm (5/32")
5m (17') 4,5mm (3/16")
6m (20') 5,5mm (7/32")
7m (23') 6mm (1/4")

Spesifikasjoner
Laserverktøy

	FMHT77357(R∅D) FMHT	77356(GR∅NN)
Vaternøyaktighet: ≤3 mm / 10m (1/8 in @ 30 ft)
Horisontal / vertikal nøyaktighet ≤3 mm / 10m (1/8in @ 30 ft)
Kompensasjonsområde: ± 4°
Arbeidsdistanse (linje): R∅D: 20 m (65ft) (50 m med detektor)		GR∅NN: 35m (115ft) (50 m med detektor)
Laserklasse: Klasse 2 (IEC/EN60825-1): 2014
Laserbølgelengde 630-680nm (R∅D)	510 nm ~ 530 nm (GR∅NN)
Driftstid (Alle lasere PÅ): ≥ 24timer (Li lon) ≥ 8timer (Li lon)
Strømkilde: Integrert li-ion batteripakke; 7,2V DC; 2,0Ah; 14,4Wh
IP klasse: IP54
Temperaturområde (bruk): 10°C ~ +40°C (50°F~104°F)
Temperaturområde (lagring): -20°C ~ +40°C (-4°F~104°F)
Temperaturområde (lading): 5°C ~ +40°C (41°F~104°F)

Spis treści
