HASZNÁLATI ÚTMUTATÓ SPA 2002 D METABO

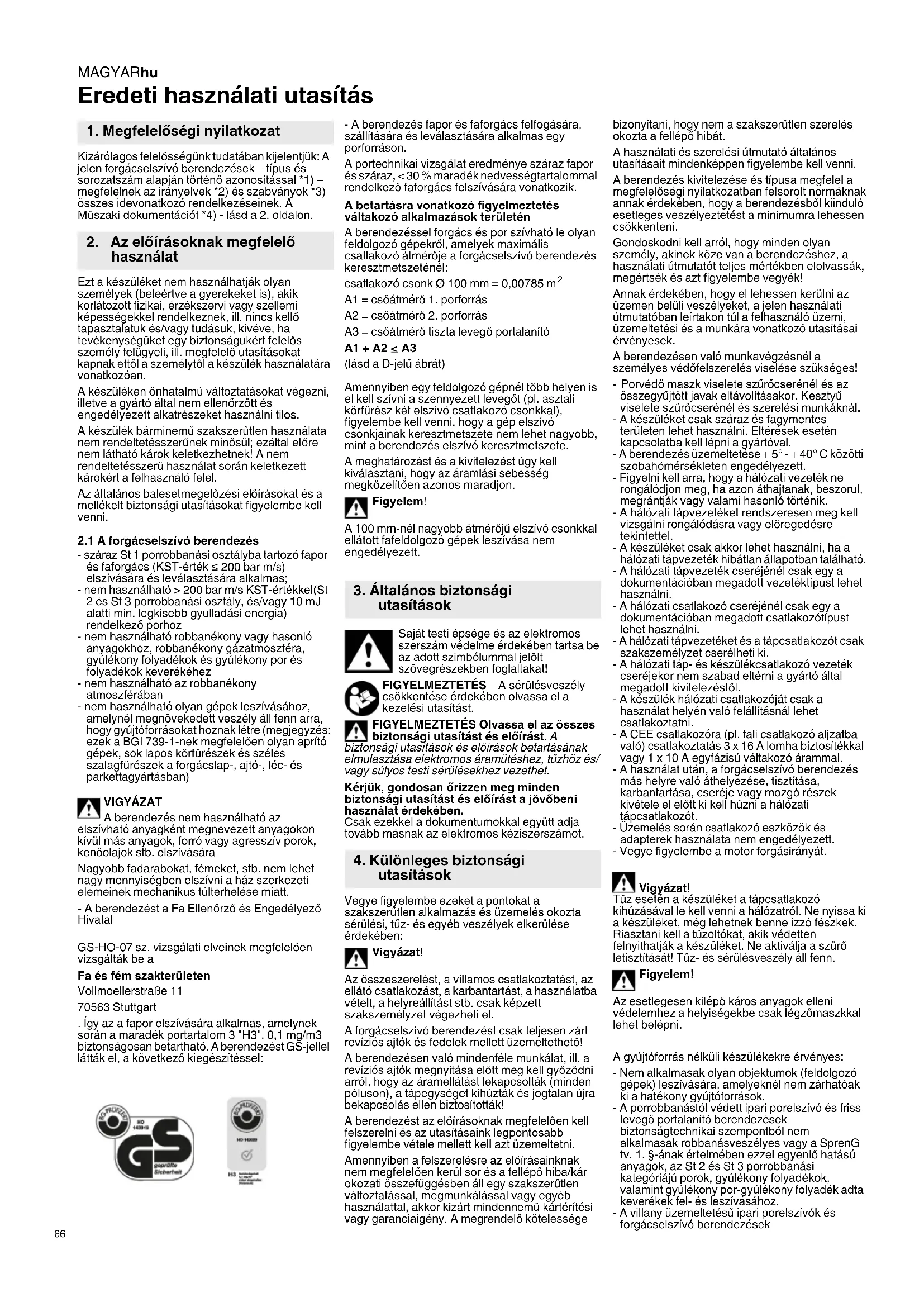

Eredeti használati utasítás Kizárólagos felelősségünk tudatában kijelentjük: A jelen forgácselszívó berendezések – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 2. oldalon. Ezt a készüléket nem használhatják olyan személyek (beleértve a gyerekeket is), akik korlátozott fizikai, érzékszervi vagy szellemi képességekkel rendelkeznek, ill. nincs kellő tapasztalatuk és/vagy tudásuk, kivéve, ha tevékenységüket egy biztonságukért felelős személy felügyeli, ill. megfelelő utasításokat kapnak ettől a személytől a készülék használatára vonatkozóan. A készüléken önhatalmú változtatásokat végezni, illetve a gyártó által nem ellenőrzött és engedélyezett alkatrészeket használni tilos. A készülék bárminemű szakszerűtlen használata nem rendeltetésszerűnek minősül; ezáltal előre nem látható károk keletkezhetnek! A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel. Az általános balesetmegelőzési előírásokat és a mellékelt biztonsági utasításokat figyelembe kell venni.

2.1 A forgácselszívó berendezés

- száraz St 1 porrobbanási osztályba tartozó fapor és faforgács (KST-érték ≤ 200 bar m/s) elszívására és leválasztására alkalmas; - nem használható > 200 bar m/s KST-értékkel(St 2 és St 3 porrobbanási osztály, és/vagy 10 mJ alatti min. legkisebb gyulladási energia) rendelkező porhoz - nem használható robbanékony vagy hasonló anyagokhoz, robbanékony gázatmoszféra, gyúlékony folyadékok és gyúlékony por és folyadékok keverékéhez - nem használható az robbanékony atmoszférában - nem használható olyan gépek leszívásához, amelynél megnövekedett veszély áll fenn arra, hogy gyújtóforrásokat hoznak létre (megjegyzés: ezek a BGI 739-1-nek megfelelően olyan aprító gépek, sok lapos körfűrészek és széles szalagfűrészek a forgácslap-, ajtó-, léc- és parkettagyártásban) VIGYÁZAT A berendezés nem használható az elszívható anyagként megnevezett anyagokon kívül más anyagok, forró vagy agresszív porok, kenőolajok stb. elszívására Nagyobb fadarabokat, fémeket, stb. nem lehet nagy mennyiségben elszívni a ház szerkezeti elemeinek mechanikus túlterhelése miatt. - A berendezést a Fa Ellenőrző és Engedélyező Hivatal GS-HO-07 sz. vizsgálati elveinek megfelelően vizsgálták be a Fa és fém szakterületen Vollmoellerstraße 11 70563 Stuttgart . Így az a fapor elszívására alkalmas, amelynek során a maradék portartalom 3 "H3", 0,1 mg/m3 biztonságosan betartható. A berendezést GS-jellel látták el, a következő kiegészítéssel: - A berendezés fapor és faforgács felfogására, szállítására és leválasztására alkalmas egy porforráson. A portechnikai vizsgálat eredménye száraz fapor és száraz, < 30 % maradék nedvességtartalommal rendelkező faforgács felszívására vonatkozik. A betartásra vonatkozó figyelmeztetés váltakozó alkalmazások területén A berendezéssel forgács és por szívható le olyan feldolgozó gépekről, amelyek maximális csatlakozó átmérője a forgácselszívó berendezés keresztmetszeténél: csatlakozó csonk Ø 100 mm = 0,00785 m

A1 = csőátmérő 1. porforrás A2 = csőátmérő 2. porforrás A3 = csőátmérő tiszta levegő portalanító A1 + A2 <

(lásd a D-jelű ábrát) Amennyiben egy feldolgozó gépnél több helyen is el kell szívni a szennyezett levegőt (pl. asztali körfűrész két elszívó csatlakozó csonkkal), figyelembe kell venni, hogy a gép elszívó csonkjainak keresztmetszete nem lehet nagyobb, mint a berendezés elszívó keresztmetszete. A meghatározást és a kivitelezést úgy kell kiválasztani, hogy az áramlási sebesség megközelítően azonos maradjon. Figyelem! A 100 mm-nél nagyobb átmérőjű elszívó csonkkal ellátott fafeldolgozó gépek leszívása nem engedélyezett. Saját testi épsége és az elektromos szerszám védelme érdekében tartsa be az adott szimbólummal jelölt szövegrészekben foglaltakat! FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa el a kezelési utasítást. FIGYELMEZTETÉS Olvassa el az összes biztonsági utasítást és előírást. A biztonsági utasítások és előírások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/ vagy súlyos testi sérülésekhez vezethet. Kérjük, gondosan őrizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében. Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot. Vegye figyelembe ezeket a pontokat a szakszerűtlen alkalmazás és üzemelés okozta sérülési, tűz- és egyéb veszélyek elkerülése érdekében: Vigyázat! Az összeszerelést, a villamos csatlakoztatást, az ellátó csatlakozást, a karbantartást, a használatba vételt, a helyreállítást stb. csak képzett szakszemélyzet végezheti el. A forgácselszívó berendezést csak teljesen zárt revíziós ajtók és fedelek mellett üzemeltethető! A berendezésen való mindenféle munkálat, ill. a revíziós ajtók megnyitása előtt meg kell győződni arról, hogy az áramellátást lekapcsolták (minden póluson), a tápegységet kihúzták és jogtalan újra bekapcsolás ellen biztosították! A berendezést az előírásoknak megfelelően kell felszerelni és az utasításaink legpontosabb figyelembe vétele mellett kell azt üzemeltetni. Amennyiben a felszerelésre az előírásainknak nem megfelel ően kerül sor és a fellépő hiba/kár okozati összefüggésben áll egy szakszerűtlen változtatással, megmunkálással vagy egyéb használattal, akkor kizárt mindennemű kártérítési vagy garanciaigény. A megrendelő kötelessége bizonyítani, hogy nem a szakszerűtlen szerelés okozta a fellépő hibát. A használati és szerelési útmutató általános utasításait mindenképpen figyelembe kell venni. A berendezés kivitelezése és típusa megfelel a megfelelőségi nyilatkozatban felsorolt normáknak annak érdekében, hogy a berendezésből kiinduló esetleges veszélyeztetést a minimumra lehessen csökkenteni. Gondoskodni kell arról, hogy minden olyan személy, akinek köze van a berendezéshez, a használati útmutatót teljes mértékben elolvassák, megértsék és azt figyelembe vegyék! Annak érdekében, hogy el lehessen kerülni az üzemen belüli veszélyeket, a jelen használati útmutatóban leírtakon túl a felhasználó üzemi, üzemeltetési és a munkára vonatkozó utasításai érvényesek. A berendezésen való munkavégzésnél a személyes védőfelszerelés viselése szükséges! -Porvédő maszk viselete szűrőcserénél és az összegyűjtött javak eltávolításakor. Kesztyű viselete szűrőcserénél és szerelési munkáknál. - A készüléket csak száraz és fagymentes területen lehet használni. Eltérések esetén kapcsolatba kell lépni a gyártóval. - A berendezés üzemeltetése + 5° - + 40° C közötti szobahőmérsékleten engedélyezett. - Figyelni kell arra, hogy a hálózati vezeték ne rongálódjon meg, ha azon áthajtanak, beszorul, megrántják vagy valami hasonló történik. - A hálózati tápvezetéket rendszeresen meg kell vizsgálni rongálódásra vagy elöregedésre tekintettel. - A készüléket csak akkor lehet használni, ha a hálózati tápvezeték hibátlan állapotban található. - A hálózati tápvezeték cseréjénél csak egy a dokumentációban megadott vezetéktípust lehet használni. - A hálózati csatlakozó cseréjénél csak egy a dokumentációban megadott csatlakozótípust lehet használni. - A hálózati tápvezetéket és a tápcsatlakozót csak szakszemélyzet cserélheti ki. - A hálózati táp- és készülékcsatlakozó vezeték cseréjekor nem szabad eltérni a gyártó által megadott kivitelezéstől. - A készülék hálózati csatlakozóját csak a használat helyén való felállításnál lehet csatlakoztatni. - A CEE csatlakozóra (pl. fali csatlakozó aljzatba való) csatlakoztatás 3 x 16 A lomha biztosítékkal vagy 1 x 10 A egyfázisú váltakozó árammal. - A használat után, a forgácselszívó berendezés más helyre való áthelyezése, tisztítása, karbantartása, cseréje vagy mozgó részek kivétele el előtt ki kell húzni a hálózati tápcsatlakozót. - Üzemelés során csatlakozó eszközök és adapterek használata nem engedélyezett. - Vegye figyelembe a motor forgásirányát. Vigyázat! Tűz esetén a készüléket a tápcsatlakozó kihúzásával le kell venni a hálózatról. Ne nyissa ki a készüléket, még lehetnek benne izzó fészkek. Riasztani kell a tűzoltókat, akik védetten felnyithatják a készüléket. Ne aktiválja a szűrő letisztítását! Tűz- és sérülésveszély áll fenn. Figyelem! Az esetlegesen kilépő káros anyagok elleni védelemhez a helyiségekbe csak légzőmaszkkal lehet belépni. A gyújtóforrás nélküli készülékekre érvényes: - Nem alkalmasak olyan objektumok (feldolgozó gépek) leszívására, amelyeknél nem zárhatóak ki a hatékony gyújtóforrások. - A porrobbanástól védett ipari porelszívó és friss levegő portalanító berendezések biztonságtechnikai szempontból nem alkalmasak robbanásveszélyes vagy a SprenG tv. 1. §-ának értelmében ezzel egyenlő hatású anyagok, az St 2 és St 3 porrobbanási kategóriájú porok, gyúlékony folyadékok, valamint gyúlékony por-gyúlékony folyadék adta keverékek fel- és leszívásához. - A villany üzemeltetésű ipari porelszívók és forgácselszívó berendezések

1. Megfelelőségi nyilatkozat

2. Az előírásoknak megfelelő

3. Általános biztonsági

4. Különleges biztonsági

csatlakoztatásához csak a VDE 0165 előírás

6.6.1 bekezdésében megadott csatlakozó

berendezések használhatóak. A csatlakozó eszközök és adapterek használata nem engedélyezett. A porgyűjtő tartályt szükség esetén ki kell üríteni. Csak eredeti tartozékokat lehet használni. - Tilos folyadékokat, agresszív gázokat, könnyen gyulladó anyagokat vagy izzó részecskéket (izzó fészkeket vagy hasonlókat) felszívni. A forgácselszívó berendezések használata tilos pl. lakkozó üzemekben. Az olyan fafeldolgozó gépek leszívásakor, amelyeknél gyújtóforrásokkal vagy izzó fészkekkel kell számolni (pl. többlapos fűrészek), tilos. - A ház megtisztítása csak háztartási tisztítószerekkel és egy nedves kendővel történhet. - A jelen elszívó berendezések nem alkalmasak robbanásveszélyes területen való felállításra. A berendezésen való minden munkavégzés előtt le kell húzni a készüléket az áramhálózatról! Vészmegállítás esetén ki kell húzni a készülék hálózati tápcsatlakozóját.

A forgácselszívó berendezés csak földelt nullavezetővel ellátott TN-hálózattal üzemeltethető. A készüléket csak olyan személyek üzemeltethetik, akiket annak kezelésébe betanítottak és akiket kifejezetten feljogosítottak annak használatára. A berendezés üzemeltetéséhez csak eredeti Metabo tartozék használható. A ventilátor burkolattal rendelkezik, ez a burkolat csak egy szerszámmal vehető le. Amennyiben a burkolatot eltávolítják, fennáll a maradék kockázata annak, hogy a mozgó részek megérintése veszélyes lehet. Az egyszer használatos lezárható porgyűjtő zsákokkal biztosítható a porszegény poreltávolítás. Ennek ellenére a porgyűjtő zsákok cseréjekor nem zárható ki a por belégzése. A cserére és az eltávolításra vonatkozó utasítások (8.5.4. pont) betartása ezen veszélyek minimumra csökkentését teszi lehetővé. A berendezés a száraz fapor és száraz faforgácsok elszívására használható. Ez vonatkozik a tölgy- és bükkfaporra is. A vizsgálat először csak a faporra vonatkozik, egyéb fém, kerámia és az St. 1 porrobbanási csoportba tartozó szerves forgácsok leszívása csak a gyártóval való egyeztetés után lehetséges. Amennyiben a készülék rendkívüli mennyiségű port kell felszívjon, először egyeztetni kell a gyártóval. Egy egy porforrású "porbevizsgált" fafeldolgozó gép leszívásakor a készülék használata oda vezet, hogy a 2 mg/m

érték ezen a gépi munkahelyen folyamatosan biztosan betartható legyen, ha nem lépnek fel zavaró külső hatások. Egy ilyen munkahely méréstechnikai ellenőrzése így elmarad! Annak érdekében, hogy a berendezés ezen előnyeit elég hosszan fenn lehessen tartani, mindenképpen figyelembe kell venni a használati útmutatót. Már az első üzembe helyezés előtt olvassa azt át gondosan. Amennyiben mégis kérdések merülnének fel, bármikor szívesen állunk az Ön rendelkezésére. Az esetlegesen szükséges tartozékokat a mellékelt dokumentációban találhatja meg. A készüléket fel kell venni az üzemeltető robbanás- és tűzvédelmi dokumentációjába.

4.2 A forgácselszívó berendezés felállítása

(helyszín) A csomagoló fóliát és az egyéb csomagoló anyagokat el kell távolítani. A készüléket lehetőleg a gép közelében kell felállítani. A felállításra egy lehetőleg egyenletes felületen kell sor kerüljön. A felállítás helyén reteszelni kell a rögzíthető görgőket.

4.3 Tűz- és robbanásveszély

4.3.1 Szikraképző gépek

A készülék egy megfelelő biztonságtechnikai kiegészítő berendezés nélkül nem használható olyan fafeldolgozó gépek leszívásához, amelyeknél hatékony gyújtó szikrák nem zárhatóak ki. Az olyan fafeldolgozó gépek leszívása, amelyeknél hatékony gyújtószikrákkal és izzó fészkekkel kell számolni (pl. többlapos körfűrészek, széles szalagcsiszolók a forgácslapot feldolgozó és ajtókészítő üzemek), csak egy kiegészítő biztonsági berendezés (szikraoltó készülék) engedélyezett, ha visszatérő levegő áll fenn. Tilos a folyamatból eredő vagy a környezetből származó gyújtóforrások (pl. izzó részek) beszívása a készülékbe.

A beáramló csonk külső átmérője a készüléken 100 mm A megfelelő névleges értékekkel rendelkező szívótöml őt a szorítóbilinccsel kell rögzíteni a csonkon. Egy elszívó tömlő csatlakoztatása során figyelni kell arra, hogy csak elektromosan vezető anyagot használjanak és az elektromos csatlakozás a tömlő és a berendezés csonkja között hibátlanul működjön. Amennyiben egy ún. "spiráltömlő"-t használnak, úgy a fém spirál szigetelését kb. 5 cm-nyire el kell távolítani. A maradék tömlőanyagok a lecsupaszított területen el kell távolítani és a csupasz fém drótot úgy be kell hajtani, hogy a tömlő felhelyezésekor a szívócsonk felé fennálljon a hibátlan elektromos vezető hatás. Ezután rögzíteni kell a tömlőt egy csigamenetes bilinccsel, ill. egy szorító hevederrel. A műanyag tömlők csak nehezen meggyulladó anyagból készülhetnek. Csak megfelelő névleges értékkel rendelkező tömlőket lehet használni. Csővezetékrendszerekre vonatkozó részletes követelmények - csak acél és nehezen meggyulladó flexibilis tömlőket lehet használni fém spirállal az elektrosztatikus földeléshez - biztosítani kell a folyamatos földelést - automatikus tolattyú használata (amennyiben szükséges) - a minimális szállító légsebesség alatti légsebesség elkerülése

A ventilátor felépítésének köszönhetően a berendezés megfelel a B 1 típusnak (gyújtóforrás nélküli típus), amennyiben nem színak le szikrakeltő gépet, ill. szikraoltó készüléket szereltek be.

4.3.4 Szállító vezetékek

A tűzveszélyes területeken a rögzített csővezetékeknél nem éghető anyagokból készült csöveket kell használni. A gép és a gyűjtő, ill. fő vezetékek közötti csatlakozó vezetékeknél legalább nehezen gyulladó anyagokból készült vezetékeket kell használni. A max. tömlőhossz (az ún. flexitömlők) nem lehet 0,5 m-nél nagyobb, ha ez megfelelő cs őelemekkel elkerülhető.

A szerkezeti elemek, különösen a fém csővezetékek és flexitömlők a statikus villamosság levezetéséhez a feldolgozó géptől a ventilátorig/ szűrőig folyamatosan villamosan földeltek kell legyenek.

4.4 Lehetséges hibás használat

A forgácselszívó berendezést kizárólag a Metabo által megadott műszaki adatok keretein belül lehet üzemeltetni. Egyéb, vagy a "2. Az előírásoknak megfelelő alkalmazás" c. pontban leírtakon túlmenő alkalmazás az előírásoknak nem megfelelőnek bizonyul. Az abból eredő károkért a gyártó nem vállal felelősséget. Lehetséges hibás használatnak bizonyul pl.: olyan anyagok szállítása, amelyek hőmérséklete a megengedettnél magasabb vagy alacsonyabb, ill. agresszív vagy túlzott portartalmú anyagok szállítása. - Lásd a 4. pontot a 3. oldalon (A gyújtóforrás nélkül készült készülékekre érvényes)

4.5 Maradék veszélyek

A készülék használata során veszélyhelyzetek léphetnek fel, ha azt nem képzett személyek kezelik és/vagy szakszerűtlenül vagy az előírásoknak nem megfelelően alkalmazzák. A maradék veszélyek közé tartoznak a lehetséges, nem egyértelmű veszélyek, mint pl.: - a biztonsági utasítások, normák, irányelvek vagy előírások megsértése vagy be nem tartása, - nem koordinált munka okozta megsértések - az elektromos berendezéseken, a kábeleken és csatlakozásokon való munkavégzés okozta veszélyeztetés, -stb.

4.6 Raktározás, szállítás:

Vigyázat! Figyelem! - Tárolja az egyes funkcionális részeket az eredeti csomagolásukban szárazon és az időjárástól védve. - Takarja le a nyílt raklapokat ponyvákkal és védje a funkcionális részeket a szennyeződésektől (pl. forgácsoktól, kövektől, víztől, stb.). - A nehezebb körülmények melletti szállítás esetén (pl. nyitott járműveken, szokatlan rázkódó hatások esetén, tengeri úton vagy szubtrópusi országokba való szállítás esetén) egy kiegészítő csomagolást kell alkalmazni, amely ellenáll ezen különleges befolyásoknak. - Kerülje a raktározás során az állandó, de főleg hirtelen hőmérséklet-változásokat. Ez különösen kártékony akkor, ha folyadék kondenzálódhat ki. - A 3 hónapnál hosszabb raktározás esetén az összeszerelés előtt ellenőrizni kell a forgó elemek könnyen járóságát (csapágyak, ventilátorok, stb.) -Ennek során vegye figyelembe az egyes fejezetek utasításait. - A berendezés egy villás targoncával a felállítás helyére szállítható (lásd a G-jelű ábrát). Az összeszerelés után kézzel eltolható. - A szállítás során az egyes komponenseket állítva kell szállótani és azokat eldőlés ellen rögzíteni kell. - A szállítás során figyelni kell az elegendő rálátásra (adott esetben egy kísérő személlyel). - Nem tartózkodhatnak személyek a szállítási területen. - A készülék alsó része rongálódásának elkerülése érdekében megfelelő hosszúságú emelő villákat kell használni. Alapvetően figyelni kell az esetleges túlnyúlásokra (pl. hangtompítókra). - A szállítás során a munkabiztonságra és a környezetvédelemre vonatkozó lényeges előírásokat be kell tartani. -Meg kell győződni a megfelelő emelő szerkezet használatáról. - A berendezés szállítását csak gyakorlott, képzett, és betanított személyzet végezheti el a "biztonság" aspektusának figyelembe vétele mellett. - A jogosítványhoz kötött szállító berendezések használatakor meg kell győződni arról, hogy a szállító személyzet érvényes jogosítvánnyal rendelkezik. -A dőlési határ kb. 12 ° (lásd az F-jelű ábrát). Vegye figyelembe a súlypont helyét

4.7 Az üzemeltető kötelességei

A berendezés üzemeltetője a személyzet számára rendszeres képzést kell biztosítson a következ

témákban: - A használati és szerelési útmutató, valamint a törvényes előírások figyelembe vétele és alkalmazása. - A készülék előírásoknak megfelelő üzemelése. - Adott esetben az üzemvédelem utasításainak és az üzemeltető üzemi előírásainak figyelembe vétele.- - Vészhelyzetben való teendők A pontos típusmegnevezés, az alkalmazott szűrőkategória, a szűrőfelület és a motoradatok leolvashatóak a típustáblán. A munkaterület a névleges és minimum volumenáram között található. A berendezés minimum volumenáramát úgy kell kiválasztani, hogy minden egyszerre üzemeltetendő fafeldolgozó gépen 20 m/s minimum légsebesség legyen garantálható az elszívó csonkokon, amennyiben a feldolgozó gép gyártója ezt másként nem írja elő. Kompakt forgácselszívó berendezések rendszerfelépítésben fapor és -forgács felfogásához, beépített szűrőkamrával és beépített ventilátorral, kézi letisztítással. A ház szerkezete egyfalas horganyzott acéllemezből revíziós fedéllel, ill. ajtóval.

5. A termék leírásaMAGYARhu

Kapcsolószekrény a teljes rendszer vezérléséhez a VDE 0100, 0113, 0165 előírásnak megfelelően. Egy előírt minimum volumenáram (pl. 18 m/s vagy 20 m/s) ellenőrzésére a forgácselszívó berendezésnél a szűrő nyomáskülönbségének mérésével kerül sor egy nyomáskülönbség-mérő segítségével. A belül sima házkonstrukció a készülék egyszerű és gyors tisztítását teszi lehetővé. Lásd az A-jelű ábrát a 2. oldalon. 1 hulladéktartály 2nézőke 3 a hulladéktartály szorító karja 4szívócsonk 5szűrőházfedél 6letisztító kar 7 csillagcsavar 8hangtompító köpeny 9 manométer 10 típustábla 11 kapcsoló 12 fékgörgő 13 szűrőtartó lap 14 szűrő 15 műanyag tartó 16 lerázó rúd 17 törlőkar A csomagoló fóliát és az egyéb csomagoló anyagokat el kell távolítani. A forgácselszívó berendezés csatlakozásra kész állapotban szerelik össze. Az optimalizált gyártófolyamatok ellenére maradék sérülésveszély áll fenn a vágott peremek miatt. A sérülésveszély további csökkentése érdekében a készülék összeszerelésekor általánosan személyes védőfelszerelést (védőkesztyűt, stb.) kell viselni. Általánosan: A berendezés üzemeltetéséhez és karbantartásához elegendő helyet kell rendelkezésre bocsátani. Megjegyzés: A tartozékok a szállítás során a hulladéktartályban találhatóak. Figyelem! A készülékeket az összeszerelés előtt, ill. után a használatba vételig a rongálódások és szennyeződések elkerülése érdekében gondosan le kell takarni.

8.1 Általános tudnivalók

Figyelem! A használatba vétel során ellenőrizni kell minden funkciót és a teljesítményadatok betartását.

8.2 Csatlakoztatás a villamos hálózathoz

Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak. A váltóáramos kivitelezés (SPA 2002 D) csatlakoztatásakor figyeljen a megfelelő forgásirányra. Vigyázat! Az összeszerelési, használatba vételi, karbantartási és javítási munkálatokat kizárólag képzett, kioktatott, és betanított személyzet végezheti el. A jelen forgácselszívó berendezés használati és szerelési útmutatójának általános utasításait mindenképpen figyelembe kell venni. Vigyázat! A berendezésen végzendő munkálatok során azt először általánosan áramtalanítani kell, ki kell kapcsolni a főkapcsolóval és/vagy javítási kapcsolóval (az összes póluson), ki kell húzni a hálózati tápcsatlakozót és jogtalan visszakapcsolás ellen biztosítani kell. A javítási ajtókat csak lekapcsolt és álló ventilátorok mellett kinyitni. A készülék lekapcsolása után a görgő kb.

1 - 3 percig még utánafut.

A görgőt soha nem szabad kézzel vagy valamilyen tárggyal lefékezni. A készülék használatba vétele előtt valamennyi beépített szűrő, különösen a finomporszűrő, szoros illeszkedését ellenőrizni kell. A további csatlakoztatott készülékek használati útmutatóját figyelembe kell venni. Kapcsoljon elé mindig egy max. 30 mA kiváltó árammal ellátott FI-védőkapcsolót (RCD).

8.3 A forgácselszívó berendezés

használatba vétele A csomagoló fóliát és az egyéb csomagoló anyagokat el kell távolítani. A portalanító készüléket lehetőleg a gép közelében kell felállítani. A felállításra egy lehetőleg egyenletes felületen kell sor kerüljön. Az alkalmazás helyén reteszelni kell a rögzíthető görgőket. Az üzemkész összeszereléshez a hulladéktartályt a két feszítőzárral meg kell lazítani és ki kell venni. A hulladéktartóban (1) lévő forgácsgyűjtő zsákot (egy forgácsgyűjtő zsák a csomagolás része) ki kell venni és szét kell hajtani. Ezután a zsákot be kell helyezni a hulladéktartóba (1), és azt lehetőleg ránctalanul rá kell húzni kb. 100 mm-nyit a peremre (E-jelű ábra). Figyelni kell arra, hogy az különösen a nézőkén (2) simán felfeküdjön annak érdekében, hogy a töltésszintet le lehessen olvasni. A tartály behelyezése után mindkét feszítő zár (3) egyidejű lenyomásával a hulladéktartályt be kell helyezni. Figyelem! A gyűjtőtartály kihúzása előtt ki kell kapcsolni a fő kapcsolót. Ennek során minden esetben porszűrő maszkkal (részecskeszűrővel ellátott szűrőmaszk, 2. szűrőosztály) kell dolgozni. El kell kerülni, hogy a műveletben részt nem vevő személyeket porterhelés érje. Az új porzsákot a fentiekben (A forgácsgyűjtő zsák behelyezése) leírtaknak megfelelően kell behelyezni (E-jelű ábra).

üzembe helyezés előtt: 1.Ellenőrizze a friss levegő területet idegentestre tekintettel 2.Ellenőrizze a görgő szabad mozgását annak kézzel való elforgatásával. 3.Ellenőrizze a ventilátort szennyeződésekre és kiegyensúlyozatlanságra, rongálódásra és rozsdásodásra tekintettel. 4.Húzza meg újra az összes rögzítőcsavart. 5.Ellenőrizze a hajtóelemek forgásirányát. 6.Ellenőrizze a ventilátor forgásirányát (hasonlítsa össze a ventilátor házán lévő nyíllal) a motor rövid bekapcsolásával. 7.Adott esetben korrigálja a forgásirányt. 8.Mérje meg az áramfelvételt a teljes mértékben csatlakoztatott forgácselszívó berendezésnél (csőhálózat) és hasonlítsa azt össze a megadott névleges árammal a motortípustábláján. 9.Végezze el a védővezető ellenőrzését. Figyelem! Rossz forgásirány mellett fennáll a motor túlterhelésének veszélye. Az áramfelvételnél nem szabad túllépni a megadott névleges áramot. A motor maximális fordulatszámát nem lehet túllépni. A ventilátor maximális fordulatszámát nem lehet túllépni. Veszélyre való figyelmeztetés: A ventilátorokat a használatba vétel keretein belül, és később rendszeres időközönként ellenőrizni kell a meg nem engedett rezgésekre tekintettel, és azt dokumentálni kell! A ventilátorok szokatlan rezgések és zajok esetén, vagy nagy rezgéssebesség mellett nem üzemeltethetőek! A megengedettnél nagyobb rezgésértékekkel való üzemeltetés következtében a k eltörhetnek, amely komoly anyagi károkhoz és személyi sérülésekhez vezethet.

8.5.1 Szűrőletisztítás

A szűrőellenállást egy a készülékre felszerelt manométer (9) segítségével ellenőrzik. A max. megengedett vákuum elérésekor (piros terület) a készüléket ki kell kapcsolni és a letisztító kar (6) többszöri fel-le mozgatásával a szűrőt (14) meg kell tisztítani. Figyelem! A letisztítás (6) csak leállt ventilátor mellett hatékony! A letisztító kart a letisztítás során felfelé mozgatás során ne vigyék ütközésig!

8.5.2 A fő szűrő megtisztítása

Idővel a szűrőelemek a finompor pórusokba való mély lerakódásai miatt lassan megviseltek lesznek. A szűrőletisztító berendezéssel ezt a finomport már nem lehet eltávolítani. Ebben az esetben a szűrő t ki kell cserélni.

A szűrő (14) cseréjéhez elsőként le kell szerelni a letisztító készüléket. Ehhez ki kell venni a hulladéktartályt (1), hogy hozzá lehessen férni alulról a szűrőtérbe. Az anyacsavarok csavarhúzóval (SW 10) való eltávolítása után a törlőkarok (17) egyenként kivehetőek. Amint leszerelték a törlőkarokat (17) és a földelő kábelt a lerázó rúdról (16), a tartócsavar meglazításával a lerázó rúd (16) oldalról kihúzható. Ezután a felső fedél a csillagcsavar (7) kicsavarásával leemelhető. Ahhoz, hogy a szűrőegységet felfelé ki lehessen venni, a felső rögzítőcsavart a hangtompító lapot (8) ki kell csavarozni és a ragasztó varratot a szűrő tartólapján (13) két vágással ki kell vágni. Az új szűrőegység behelyezésekor a lépéseket a következő sorrendben kell elvégezni (lásd a B- és a C-jelű ábrát): -A szűrőegységet (B-jelű ábra) felülről behelyezni, ennek során figyelni kell a lerázó rúd (16) felvevő orr irányára - A lerázó rudat (16) be kell fűzni és a kimenetnél azt egy tartócsavarral rögzíteni kell - A karokat (17) behelyezni (ennek során a tengely kimunkálását megfelelően kell betenni) és egy rögzítőanyával rögzíteni. -A földelő kábel felcsavarozását nem szabad elfelejteni - Ezután felül a hangtompító köpeny (8) rögzítő csavarjait be kell csavarni -A szű rő tartólapját (13) ragasztóval körbe letömíteni - A ház fedelét felhelyezni és a csillagcsavarral (7) a szűrőegység kengyelén rögzíteni - A hulladéktartályt behelyezni Fontos: Javasolt a következő használatba vétel előtt betartani a ragasztóanyag száradási idejét (kb. 24 óra).

8.5.4 Az összegyűjtött anyag

hulladékeltávolítása Ha a hulladéktartály tele van, ill. elérték a max. megengedett töltésszintet, ki kell kapcsolni a készüléket (előtte le kell kapcsolni a porkeltő készüléket) és még egyszer el kell végezni a letisztítást. A szorító karok (3) meglazításakor a hulladéktartály (1) leereszkedik és azt a forgácsgyűjtő zsák cseréjéhez ki lehet húzni. Ezután a forgácsgyűjtő zsákot óvatosan le kell zárni és ki kell azt venni a tartályból. A hulladékeltávolításra a helyi előírásoknak megfelelően kell sor kerüljön. Figyelem! Ennek során minden esetben porszűrő maszkkal

8. Használatba vétel és

karbantartásMAGYAR hu

(részecskeszűrővel ellátott szűrőmaszk, 2. szűrőosztály) kell dolgozni. El kell kerülni, hogy a műveletben részt nem vevő személyeket porterhelés érje. Az új porzsákot 8.3. pontban leírtaknak megfelelően kell behelyezni.

8.6 Az elszívó tömlő csatlakoztatása

Csak elektromosan vezető tömlő használható. A műanyag tömlők csak nehezen meggyulladó anyagból készülhetnek.

1. A spiráltömlő végén a fém spirál szigetelését el

kell távolítani annyira, hogy egy kb. 5 cm hosszú fém spirál kilógjon.

2. Azt a tömlődarabot, amelyből a fém spirált

eltávolították, le kell vágni.

3. A lecsupaszított darab fém spirált úgy meg kell

hajtani, hogy az a spirál tömlő belsejébe nyúljon.

4. A tömlő végét (és egy tömlőbilincset)

fel kell tolni a portalanító leszívó csonkjára és azt egy tömlőbilinccsel rögzíteni kell: a tömlőbilincset úgy kell felhelyezni, hogy a lecsupaszított fém spirált a portalanító berendezés elszívó csonkjára nyomják annak érdekében, hogy elektromos vezetésű csatlakozást hozhassanak létre. Figyeljen arra, hogy az elektromos csatlakozás a tömlő és a portalanító berendezés leszívó csonkja között hibátlanul működjön.

8.7.1 Elektromos csatlakozás

Figyelem a 100/230 forgácselszívó berendezésnél! A portalanító berendezést az EN 61000-3-11 norma különleges csatlakozási feltételei szabályozzák, a maximum megengedett hálózati impedancia a használat helyszínén (0,275 + j0,172) Ω. Figyelem a 100/400 forgácselszívó berendezésnél! A használatba vétel előtt, kérjük, győződjön meg arról, hogy a motor, ill. a görgő forgásiránya megfelelő. A nem megfelelő forgásirány mellett a készülék túlmelegszik. Ezenkívül csökken a volumenáram és ezzel csökken a készülék teljesítménye. Fontos: A használatba vétel során először mindig a portalanító készüléket kell bekapcsolni, és azután a porképző berendezést, a kikapcsolásnál az ellenkező sorrend érvényes. Figyelem! Ahhoz, hogy a forgácselszívó berendezés működőképességét fenn lehessen tartani, a következő karbantartási munkák elvégzése okvetlenül szükséges. A rendszeres karbantartás és fenntartás a következőkből áll: A ventilátort és a meghajtó egységeket periodikusan ellenőrizni kell szennyeződésekre, rongálódásokra és rozsdásodásra tekintettel

9.1 Napi ellenőrzés:

- Szemrevételezéssel ellenőrizni a szemmel látható hibákat, ill. rongálódásokat a készüléken vagy azok részein. -A nyers gáz /szűrőteret ellenőrizni kell a szokatlan lerakódásokra tekintettel és adott esetben azt meg tisztítani. -A teendő szivárgások esetén: a készüléket ki kell kapcsolni, a tömítetlen területet szigetelni kell, a meghibásodott szűrőt ki kell cserélni.

9.2 Havonta elvégzendő ellenőrzés:

A havi ellenőrzést egy illetékes szakértő személynek kell elvégeznie, azaz egy olyan személynek, akit betanítottak az elszívó berendezés kezelésére. -A szűrő területén az eltömődéseket el kell távolítani. - Szemrevételezéssel ellenőrizni a szemmel látható hibákat, ill. rongálódásokat a készüléken vagy azok részein. -A nyers gáz /szűr őteret ellenőrizni kell a szokatlan lerakódásokra tekintettel és adott esetben azt meg tisztítani. - Tömítetlenségek ellenőrzése. - A tömítetlen ajtókat, fedelet és házat le kell tömíteni. -A szűrő belsejét forgácslerakódásokra tekintettel ellenőrizni kell. - A meghibásodott szűrőt ki kell cserélni.

9.3 Évente elvégzendő ellenőrzés:

Az évi ellenőrzést egy illetékes szakértő személynek kell elvégeznie, azaz egy olyan személynek, akit részt vett egy karbantartási oktatáson. -A szűrő területén az eltömődéseket el kell távolítani. - Szemrevételezéssel ellenőrizni a szemmel látható hibákat, ill. rongálódásokat a készüléken vagy azok részein. -A nyers gáz /szűrőteret ellenőrizni kell a szokatlan lerakódásokra tekintettel és adott esetben azt meg tisztítani. - Ellenőrizni kell az összes tömítést rongálódásokra és szoros illeszkedésre tekintettel, és adott esetben meg kell azt újítani. - A meghibásodott szűrőt ki kell cserélni. - Ellenőrizni kell a ház és a tartály tömítettségét, és adott esetben le kell azt szigetelni. - A tiszta levegős kamrákat porlerakódásokra tekintettel ellenőrizni kell és adott esetben meg kell azokat tisztítani. - A letisztító berendezést rongálódásokra és kopásra tekintettel ellenőrizni kell. -A szűrő belsejét forgácslerakódásokra tekintettel ellenőrizni kell. -A szűrődifferencia felügyeletének működését ellenőrizni kell. - Ellenőrizni kell a szívóteljesítményt. -A szűrő állapotát és tömítettségét szemrevételezéssel ellenőrizni kell a szűrőkamrában és a tiszta levegős kamrában. - Valamennyi figyelmeztető berendezést, a vezérlés zavarást jelző lámpáit, a szűrő nyomáskülönbségének ellenőrzését stb. ellenőrizni kell. - Ellenőrizze a ventilátort szennyeződésekre, rezgésekre, rongálódásra, laza csavarokra, valamint rozsdásodásra tekintettel. 6 havonta a görgőt és különösen a hegesztési varratokat esetleges repedésekre tekintettel ellenőrizni. - Végezze el a ventilátor levegővel érintkező részeinek működést fenntartó tisztítását - Ellenőrizze az MSR-berendezések nyomás/ volumenáram-szabályozó működését - Ellenőrizze külsőleg szennyeződésekre, rögzítettségre, rongálódásra és rozsdásodásra tekintettel. - Húzza meg újra a csatlakozó kapcsokat - Mérje meg a feszültséget, az áramfelvételt és a fázisszimmetriát; a mérési adatokat a mérési könyvbe kell rögzíteni - A csapágy ellenőrzése zajokra tekintettel -Szűrő - Ellenőrizze meg nem engedett szennyeződésre és rongálódásra (szivárgás) tekintettel; a szűrőknek a teljes használati idő alatt meg kell tartaniuk kell a szűr őosztálynak megfelelő leválasztó teljesítményt. A feltűnő szennyeződések vagy szivárgások esetén a szűrőt ki kell cserélni. - A nyomáskülönbséget ellenőrizni kell; A maximum nyomáskülönbség túllépésekor a szűrőt ki kell cserélni -Letisztítás; törlőkar (17) ellenőrzése - A készülék háza ellenőrizze szennyeződésre, rongálódásra és rozsdásodásra tekintettel. Tisztítás és helyreállítás Figyelem! A havonta és évente elvégzendő ellenőrzéseket a következő tartalommal írásos formában dokumentálni kell: -Cikkszám - A forgácselszívó berendezés használatba vételének időpontja - A berendezés használatba vételét végző személy neve. -Az ellenőrzés időpontja -Az ellenőrző személy neve - A portalanító berendezés állapotára vonatkozó megjegyzés és adott esetben a hiányosságok megadása - A revíziós munkára vonatkozó adatok -A kezelő személyzet és az illetékes felelős ellenőrző személy aláírása (lásd a 9.2 és a 9.3 fejezetet) A kezelő személyzet az előírásoknak megfelelően minden elvégzett karbantartási és revíziós munkálatot feljegyez egy listára és azt egy felelős személlyel írásban ellenjegyezteti. Ezt a listát az ellenőrző szervek, pl. szakmai szervezetek és munkafelügyeleti hivatal kérésére - az

őírásoknak megfelelően kitöltve és aláírva - be kell mutatni. Figyelem! Igény esetén a forgácselszívó berendezést természetesen meg kell javítani. A maximum hangnyomásszintet a készülék felállítása befolyásolhatja. Az üzemeltetőnek minden mérésnél a külső zajokat, amelyeket nem a forgácselszívó berendezés okoz, az általános számtani szabályoknak megfelelően le kell vonnia. A készülék által kibocsátott léghangokat a mellette lévő műhelyfal és a mennyezet visszaverheti. A hangvisszaverések sima felületen növelik a zajszintet. A legtöbb esetben az üzemeltető javíthat a helyzeten, ha célzottan hangelnyelő burkolatról gondoskodik. -A folyamatos "Szűrő nyomáskülönbség magas" jelzést a szűrő eltömítettsége okozhatja. Ezen tömítettség megszüntetéséhez a készüléket ki kell kapcsolni. Ezután az üzemeltetőnek egymás után többször el kell végeznie a letisztítást kézzel annak érdekében, hogy el lehessen távolítani a port a szűrőből. Amennyiben ez nem vezetne sikerhez, a szűrőt kézzel meg kell tisztítani. - Amennyiben az üzemeltetés során az újonnan behelyezett forgácsgyűjtő zsákot felhúzzák, úgy a vákuum a zsák alatt nem elegendő ahhoz, hogy azt lent tartsák. Ennek oka lehet, hogy: - a tartály nem fekszik fel a gumikarmantyúra - meghibásodott egy tömítés a hulladéktartály fölött - meghibásodott a forgácsgyűjtő zsák Vigyázat! A diagnózist, a zavarelhárítást és az újbóli használatba vételt csak arra felhatalmazott személy végezheti Ez különösen igaz az elektromos berendezéseken végzendő munkáknál a kapcsolószekrényen belül (pl. ellenőrző munkák, cserék, stb.)!

11.1 Üzemen kívül helyezés

A berendezést a munkavégzés megkezdése előtt áramtalanítani kell (minden pólust le kell kapcsolni) és azt illetéktelen bekapcsolás ellen biztosítani kell. Figyelem! A berendezés bizonyos részei nyomás alatt állnak. Amennyiben a berendezést hosszabb ideig üzemen kívül helyezik, úgy be kell tartani az egyes komponensek figyelmeztetéseit. Emellett a komponens gyártójának információit figyelembe kell venni (szükség esetén le kell kérni). Újabb használatba vétel előtt figyelembe kell venni a Használatba vétel és karbantartás fejezetben pontjait.

Kizárólag eredeti Metabo tartozékokat használjon. Csak olyan tartozékokat használjon, amelyek megfelelnek a jelen használati utasításban megadott követelményeknek és adatoknak. Táskaszűrő készlet felszerelt szűrőlappal (tartalékként) ...... Rendelési szám: 0913059441 Forgácsgyűjtő zsák (10 darabos csomag) ............................ Rendelési szám: 0913059433 Szívótömlő (tartalék), nehezen gyulladó, Átmérő: 100 mm, 2,5 m a következő előírásnak

9. Karbantartás és fenntartás

10. Segítség zavarok esetén

megfelelően: ZH 1/139 ............Rendelési szám:

Univerzális adapter Rendelési szám: 0913031288 Tisztító fúvóka .....Rendelési szám: 0913031270 Átmeneti gyűrű ....Rendelési szám: 0913031300 Bekapcsolási automatika ALV 10.................Rendelési szám: 0913014634 A teljes tartozékprogram megtalálható a www.metabo.com honlapon vagy a katalógusban. Veszély! Ezt a készüléket csak elektromos szakember javíthatja! A hajtóelemek nem megfelelő forgásirányánál való megszüntetés: - A csatlakozó leszigetelt részére egy fázisváltót szereltek be, ezt egy csavarhúzóval 180°-nyit el kell forgatni. A javításra szoruló Metabo készülékekkel forduljon a Metabo képviselethez. A címeket a www.metabo.com honlapon találja. A pótalkatrészek listája letölthető a www.metabo.com honlapról. Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat. Csak az EU tagországok esetében: soha ne dobjon elektromos kéziszerszámot a háztartási hulladék közé! A 2012/19/EU sz., a régi elektromos és elektronikus berendezésekről és annak nemzeti jogba való átvételéről szóló Európai Irányelvnek megfelelően a használt elektromos szerszámokat külön kell gyűjteni és környezetbarát újrahasznosításba kell helyezni. A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva. SPA 2002 W Szívócsonk: .......................................... 100 mm A motor névleges teljesítménye: 1,1 kW, 1 Ph, 230 V / 50

Névleges volumenáram a csonkon: .... 565 m3/h Vákuum a csonkon a névleges volumenáram esetén: ......... 2118 Pa Elektromos csatlakozás: .. csatlakozó kábel: 5 m .......................................... H07RNF 3x1,5 mm2 ........... Csatlakozó: Schuko csatlakozó CEE 7/4 Áramfelvétel: .............................................6,8 A Szűrőfelület: ........................................... 4,1 m2 Hulladéktartály-volumen:................... max. 135 l Mérete h x sz x m: 1178 x 650 x 1973 A készülék súlya: ...................................................... 114 kg Maradék portartalom: ............ H3 (< 0,1 mg/m3) Szűrőnyomás- ellenőrzés: Nyomáskülönbség-kijelző manométer szűrőletisztítás: Kézi letisztítás hangnyomásszint a BG szerint:............................................ 69 dB(A) A zajérték a MRL 1. sz. melléklet, 1.7.5 f pontnak megfelelően szabad felületen, 1 m-es távolságból, 1,6 m-es magasságban. Mérési bizonytalanság 4 dB. Mérés a DIN EN ISO 11201 szerint.** SPA 2002 D Szívócsonk: .......................................... 100 mm Motorteljesítmény: ..1,5 kW, 3 Ph, 400 V / 50 Hz Névleges volumenáram a csonkon: .... 565 m3/h Vákuum a csonkon a névleges volumenáram esetén: ......... 2124 Pa Elektromos csatlakozás: .. csatlakozó kábel: 5 m ...........................................H07RNF 4x1,5 mm2 .................Csatlakozó: CEE 16 A - 6 h fázisváltó Áramfelvétel: .............................................3,4 A Szűrőfelület: ........................................... 4,1 m2 Hulladéktartály-volumen: ...................max. 135 l Mérete h x sz x m: 1178 x 650 x 1973 A készülék súlya: ...................................................... 116 kg Maradék portartalom: ............ H3 (< 0,1 mg/m3) Szűrőnyomás- ellenőrzés: Nyomáskülönbség-kijelző manométer szűrőletisztítás: Kézi letisztítás hangnyomásszint a BG szerint:.........................................69 dB(A) A zajérték a MRL 1. sz. melléklet, 1.7.5 f pontnak megfelelően szabad felületen, 1 m-es távolságból, 1,6 m-es magasságban. Mérési bizonytalanság 4 dB. Mérés a DIN EN ISO 11201 szerint.** **A megadott értékek kibocsátási értékek és azok nem okvetlenül a munkavégzés helyén fennálló értékeket ábrázolják. Ugyan az emisszióra és az immisszióra vonatkozó értékek között korreláció áll fenn, az emisszióból nem lehet biztonságosan arra következtetni, hogy szükség van-e további helyi óvóintézkedésekre vagy sem. Azok a tényezők, amelyek a munkahelyen előforduló tényleges immisszió szintet befolyásolják, magukban foglalják a munkatér tulajdonságait és más egyéb zajforrásokat, azaz a gépek és más szomszédos munkafolyamatok számát. A megengedett munkahelyi értékek országtól függően változhatnak. Ez az információ viszont segítséget kell adjon a felhasználónak, hogy a veszélyeztetés és a kockázat mértékét felbecsülhesse. (A hangnyomásszintet szabad felületen, a névleges volumenáram mellett és anyagszállítás nélkül mérték.) A szállított por és forgács a csővezeték falaira való felcsapódása miatt a nyomásszint akár 10 dB-lel is megnövekedhet, és bizonyos esetekben akár még jobban is a csővezető rendszerben por és forgácsszállítás nélkül mért zajkibocsátással szemben

14. Környezetvédelem

15. Műszaki adatokРУССКИЙ ru
