KÄYTTÖOHJE SPA 2002 D METABO

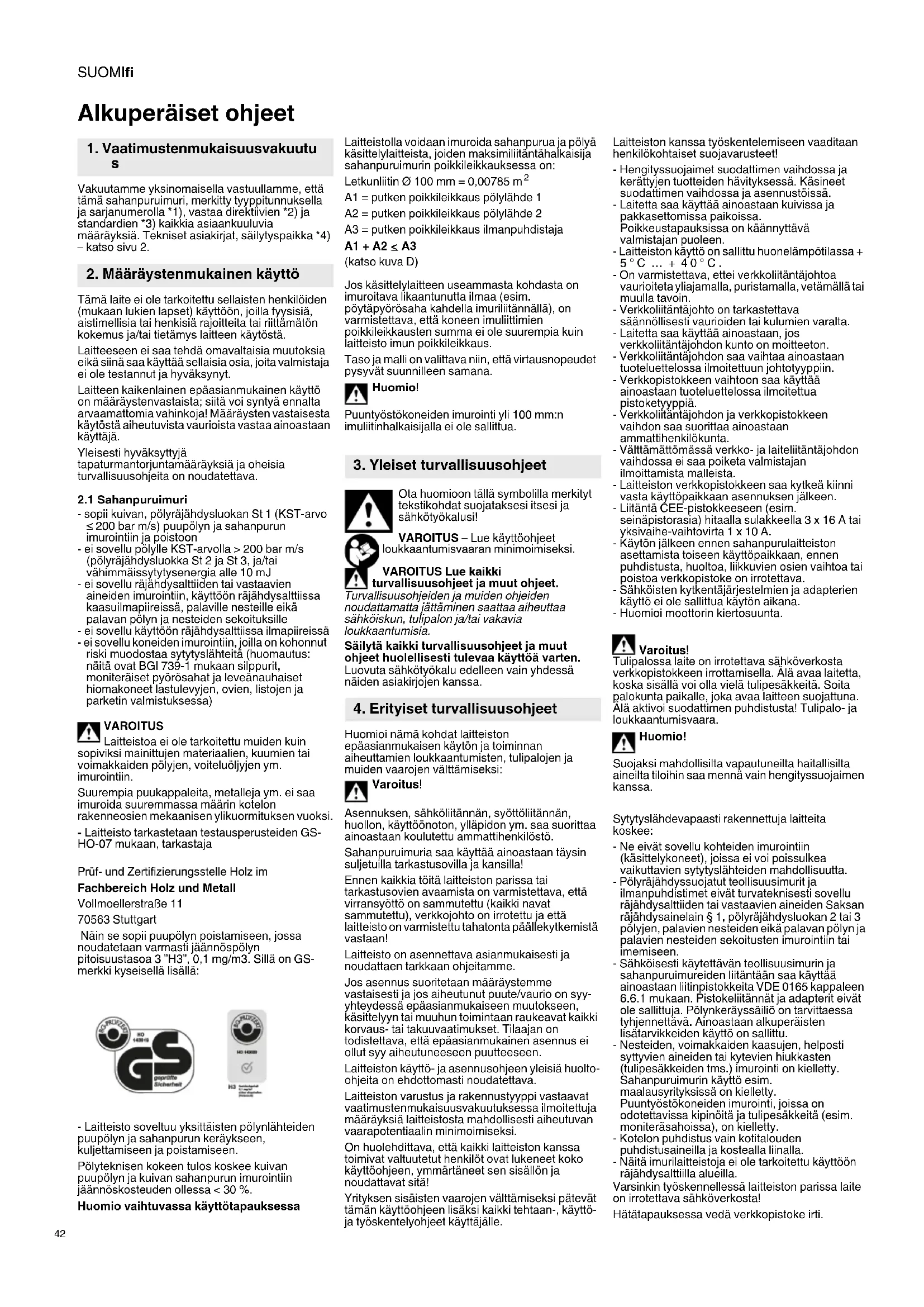

Alkuperäiset ohjeet Vakuutamme yksinomaisella vastuullamme, että tämä sahanpuruimuri, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaa direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Tekniset asiakirjat, säilytyspaikka *4) – katso sivu 2. Tämä laite ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joilla fyysisiä, aistimellisia tai henkisiä rajoitteita tai riittämätön kokemus ja/tai tietämys laitteen käytöstä. Laitteeseen ei saa tehdä omavaltaisia muutoksia eikä siinä saa käyttää sellaisia osia, joita valmistaja ei ole testannut ja hyväksynyt. Laitteen kaikenlainen epäasianmukainen käyttö on määräystenvastaista; siitä voi syntyä ennalta arvaamattomia vahinkoja! Määräysten vastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä. Yleisesti hyväksyttyjä tapaturmantorjuntamääräyksiä ja oheisia turvallisuusohjeita on noudatettava.

- sopii kuivan, pölyräjähdysluokan St 1 (KST-arvo

200 bar m/s) puupölyn ja sahanpurun imurointiin ja poistoon - ei sovellu pölylle KST-arvolla > 200 bar m/s (pölyräjähdysluokka St 2 ja St 3, ja/tai vähimmäissytytysenergia alle 10 mJ - ei sovellu räjähdysalttiiden tai vastaavien aineiden imurointiin, käyttöön räjähdysalttiissa kaasuilmapiireissä, palaville nesteille eikä palavan pölyn ja nesteiden sekoituksille - ei sovellu käyttöön räjähdysalttiissa ilmapiireissä - ei sovellu koneiden imurointiin, joilla on kohonnut riski muodostaa sytytyslähteitä (huomautus: näitä ovat BGI 739-1 mukaan silppurit, moniteräiset pyörösahat ja leveänauhaiset hiomakoneet lastulevyjen, ovien, listojen ja parketin valmistuksessa) VAROITUS Laitteistoa ei ole tarkoitettu muiden kuin sopiviksi mainittujen materiaalien, kuumien tai voimakkaiden pölyjen, voiteluöljyjen ym. imurointiin. Suurempia puukappaleita, metalleja ym. ei saa imuroida suuremmassa määrin kotelon rakenneosien mekaanisen ylikuormituksen vuoksi. - Laitteisto tarkastetaan testausperusteiden GS- HO-07 mukaan, tarkastaja Prüf- und Zertifizierungsstelle Holz im Fachbereich Holz und Metall Vollmoellerstraße 11 70563 Stuttgart Näin se sopii puupölyn poistamiseen, jossa noudatetaan varmasti jäännöspölyn pitoisuustasoa 3 ”H3”, 0,1 mg/m3. Sillä on GS- merkki kyseisellä lisällä: - Laitteisto soveltuu yksittäisten pölynlähteiden puupölyn ja sahanpurun keräykseen, kuljettamiseen ja poistamiseen. Pölyteknisen kokeen tulos koskee kuivan puupölyn ja kuivan sahanpurun imurointiin jäännöskosteuden ollessa < 30 %. Huomio vaihtuvassa käyttötapauksessa Laitteistolla voidaan imuroida sahanpurua ja pölyä käsittelylaitteista, joiden maksimiliitäntähalkaisija sahanpuruimurin poikkileikkauksessa on: Letkunliitin Ø 100 mm = 0,00785 m

A1 = putken poikkileikkaus pölylähde 1 A2 = putken poikkileikkaus pölylähde 2 A3 = putken poikkileikkaus ilmanpuhdistaja A1 + A2 <

(katso kuva D) Jos käsittelylaitteen useammasta kohdasta on imuroitava likaantunutta ilmaa (esim. pöytäpyörösaha kahdella imuriliitännällä), on varmistettava, että koneen imuliittimien poikkileikkausten summa ei ole suurempia kuin laitteisto imun poikkileikkaus. Taso ja malli on valittava niin, että virtausnopeudet pysyvät suunnilleen samana. Huomio! Puuntyöstökoneiden imurointi yli 100 mm:n imuliitinhalkaisijalla ei ole sallittua. Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi itsesi ja sähkötyökalusi! VAROITUS – Lue käyttöohjeet loukkaantumisvaaran minimoimiseksi. VAROITUS Lue kaikki turvallisuusohjeet ja muut ohjeet. Turvallisuusohjeiden ja muiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavia loukkaantumisia. Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten. Luovuta sähkötyökalu edelleen vain yhdessä näiden asiakirjojen kanssa. Huomioi nämä kohdat laitteiston epäasianmukaisen käytön ja toiminnan aiheuttamien loukkaantumisten, tulipalojen ja muiden vaarojen välttämiseksi: Varoitus! Asennuksen, sähköliitännän, syöttöliitännän, huollon, käyttöönoton, ylläpidon ym. saa suorittaa ainoastaan koulutettu ammattihenkilöstö. Sahanpuruimuria saa käyttää ainoastaan täysin suljetuilla tarkastusovilla ja kansilla! Ennen kaikkia töitä laitteiston parissa tai tarkastusovien avaamista on varmistettava, että virransyöttö on sammutettu (kaikki navat sammutettu), verkkojohto on irrotettu ja että laitteisto on varmistettu tahatonta päällekytkemistä vastaan! Laitteisto on asennettava asianmukaisesti ja noudattaen tarkkaan ohjeitamme. Jos asennus suoritetaan määräystemme vastaisesti ja jos aiheutunut puute/vaurio on syy- yhteydessä epäasianmukaiseen muutokseen, käsittelyyn tai muuhun toimintaan raukeavat kaikki korvaus- tai takuuvaatimukset. Tilaajan on todistettava, että epäasianmukainen asennus ei ollut syy aiheutuneeseen puutteeseen. Laitteiston käyttö- ja asennusohjeen yleisiä huolto- ohjeita on ehdottomasti noudatettava. Laitteiston varustus ja rakennustyyppi vastaavat vaatimustenmukaisuusvakuutuksessa ilmoitettuja määräyksiä laitteistosta mahdollisesti aiheutuvan vaarapotentiaalin minimoimiseksi. On huolehdittava, että kaikki laitteiston kanssa toimivat valtuutetut henkilöt ovat lukeneet koko käyttöohjeen, ymmärtäneet sen sisällön ja noudattavat sitä! Yrityksen sisäisten vaarojen välttämiseksi pätevät tämän käyttöohjeen lisäksi kaikki tehtaan-, käyttö- ja työskentelyohjeet käyttäjälle. Laitteiston kanssa työskentelemiseen vaaditaan henkilökohtaiset suojavarusteet! - Hengityssuojaimet suodattimen vaihdossa ja kerättyjen tuotteiden hävityksessä. Käsineet suodattimen vaihdossa ja asennustöissä. - Laitetta saa käyttää ainoastaan kuivissa ja pakkasettomissa paikoissa. Poikkeustapauksissa on käännyttävä valmistajan puoleen. - Laitteiston käyttö on sallittu huonelämpötilassa + 5°C … + 40°C. - On varmistettava, ettei verkkoliitäntäjohtoa vaurioiteta yliajamalla, puristamalla, vetämällä tai muulla tavoin. - Verkkoliitäntäjohto on tarkastettava säännöllisesti vaurioiden tai kulumien varalta. - Laitetta saa käyttää ainoastaan, jos verkkoliitäntäjohdon kunto on moitteeton. - Verkkoliitäntäjohdon saa vaihtaa ainoastaan tuoteluettelossa ilmoitettuun johtotyyppiin. - Verkkopistokkeen vaihtoon saa käyttää ainoastaan tuoteluettelossa ilmoitettua pistoketyyppiä. - Verkkoliitäntäjohdon ja verkkopistokkeen vaihdon saa suorittaa ainoastaan ammattihenkilökunta. - Välttämättömässä verkko- ja laiteliitäntäjohdon vaihdossa ei saa poiketa valmistajan ilmoittamista malleista. - Laitteiston verkkopistokkeen saa kytkeä kiinni vasta käyttöpaikkaan asennuksen jälkeen. - Liitäntä CEE-pistokkeeseen (esim. seinäpistorasia) hitaalla sulakkeella 3 x 16 A tai yksivaihe-vaihtovirta 1 x 10 A. - Käytön jälkeen ennen sahanpurulaitteiston asettamista toiseen käyttöpaikkaan, ennen puhdistusta, huoltoa, liikkuvien osien vaihtoa tai poistoa verkkopistoke on irrotettava. - Sähköisten kytkentäjärjestelmien ja adapterien käyttö ei ole sallittua käytön aikana. - Huomioi moottorin kiertosuunta. Varoitus! Tulipalossa laite on irrotettava sähköverkosta verkkopistokkeen irrottamisella. Älä avaa laitetta, koska sisällä voi olla vielä tulipesäkkeitä. Soita palokunta paikalle, joka avaa laitteen suojattuna. Älä aktivoi suodattimen puhdistusta! Tulipalo- ja loukkaantumisvaara. Huomio! Suojaksi mahdollisilta vapautuneilta haitallisilta aineilta tiloihin saa mennä vain hengityssuojaimen kanssa. Sytytyslähdevapaasti rakennettuja laitteita koskee: - Ne eivät sovellu kohteiden imurointiin (käsittelykoneet), joissa ei voi poissulkea vaikuttavien sytytyslähteiden mahdollisuutta. - Pölyräjähdyssuojatut teollisuusimurit ja ilmanpuhdistimet eivät turvateknisesti sovellu räjähdysalttiiden tai vastaavien aineiden Saksan räjähdysainelain § 1, pölyräjähdysluokan 2 tai 3 pölyjen, palavien nesteiden eikä palavan pölyn ja palavien nesteiden sekoitusten imurointiin tai imemiseen. - Sähköisesti käytettävän teollisuusimurin ja sahanpuruimureiden liitäntään saa käyttää ainoastaan liitinpistokkeita VDE 0165 kappaleen

6.6.1 mukaan. Pistokeliitännät ja adapterit eivät

ole sallittuja. Pölynkeräyssäiliö on tarvittaessa tyhjennettävä. Ainoastaan alkuperäisten lisätarvikkeiden käyttö on sallittu. - Nesteiden, voimakkaiden kaasujen, helposti syttyvien aineiden tai kytevien hiukkasten (tulipesäkkeiden tms.) imurointi on kielletty. Sahanpuruimurin käyttö esim. maalausyrityksissä on kielletty. Puuntyöstökoneiden imurointi, joissa on odotettavissa kipinöitä ja tulipesäkkeitä (esim. moniteräsahoissa), on kielletty. - Kotelon puhdistus vain kotitalouden puhdistusaineilla ja kostealla liinalla. - Näitä imurilaitteistoja ei ole tarkoitettu käyttöön räjähdysalttiilla alueilla. Varsinkin työskennellessä laitteiston parissa laite on irrotettava sähköverkosta! Hätätapauksessa vedä verkkopistoke irti.

1. Vaatimustenmukaisuusvakuutu

2. Määräystenmukainen käyttö

3. Yleiset turvallisuusohjeet

4. Erityiset turvallisuusohjeetSUOMI fi

Sahanpuruimuria saa käyttää ainoastaan TN- verkoilla maadoitetulla nollajohtimella. Laitteistoa saa käyttää ainoastaan henkilöt, jotka ovat saaneet ohjeistuksen sen käsittelystä ja jotka ovat nimenomaisesti valtuutettuja sen käyttöön. Laitteiston käytössä saa käyttää vain alkuperäisiä Metabo-lisätarvikkeita. Puhallin on suojattu, tämän suojauksen saa irrotettua ainoastaan työkaluilla. Jos tämä suojaus poistetaan, on jäännösriskinä vaara liikkuvien osien koskettamisesta. Kertakäyttöisillä pölynkeräyspusseilla suljettavalla aukolla on taattu mahdollisimman pölytön hävitys. Pölynkeräyspusseja vaihtaessa ei kuitenkaan voida poissulkea pölyn sisäänhengittämisen mahdollisuutta. Ohjeiden (kohta 8.5.4.) noudattaminen vaihdossa ja hävityksessä minimoi kuitenkin nämä vaarat. Laitteisto soveltuu kuivan puupölyn ja kuivan sahanpurun imurointiin. Tämä koskee myös tammi- ja pyökkipuupölyä. Tarkastus koskee ensin puupölyjä, muiden pölyräjähdysluokan St 1 metallisten, keraamisten ja orgaanisten sahanpurujen imurointia varten käänny valmistajan puoleen. Jos laitteisto joutuu käsittelemään erittäin suuria määriä pölyä, on ennen käyttöä käännyttävä valmistajan puoleen. ”Pölytarkastetun” puuntyöstökoneen imuroinnissa yhdellä pölylähteellä laitteiston käyttö johtaa siihen, että 2 mg/m

:n arvo säilytetään varmasti tässä koneen työpisteessä pysyvästi, jos häiritseviä ulkoisia vaikutuksia ei ole. Vastaavan työpisteen mittaustekninen valvontaa ei tällöin vaadita! Kyseisten laitteiston etujen säilyttämiseksi pidempään huomioi ehdottomasti tämä käyttöohje. Lue tämä se jo ennen laitteen käyttöönottoa huolellisesti läpi. Jos sinulla on kuitenkin vielä kysymyksiä, vastaamme niihin aina mielellämme. Katso mahdollisesti vaadittavat lisätarvikkeet oheisista asiakirjoista. Laitteisto on kirjattava käyttäjän räjähdys- ja tulipalosuoja-asiakirjoihin.

4.2 Sahanpuruimurin pystytys (paikka)

Poista pakkauskalvo ja muut paketointimateriaalit. Laitteisto tulisi pystyttää mahdollisimman lähelle imuroitavaa konetta. Pystytys on tehtävä tasaiselle alustalle. Lukittava ohjauspyörä on lukittava käyttöpaikassa.

4.3 Tulipalo- ja räjähdyssuoja

4.3.1 Kipinöitä aiheuttavat koneet

Ilman vastaavaa turvateknistä lisävarustusta laitteisto ei sovellu puuntyöstökoneiden imurointiin, joissa ei voi poissulkea vaikuttavien kipinöiden mahdollisuutta. Puuntyöstökoneiden imuroinnissa, joissa voidaan odottaa vaikuttavia kipinöitä ja sytytyslähteitä (esim. moniteräiset pyörösahat, leveänauhaiset hiomakoneet lastulevy- ja ovitehtaissa), on sallittu vain yksi ylimääräinen turvajärjestelmä (kipinänsammutuskone), jos ilmanpalautus on käytössä. Laitteistoon ei saa imuroida mitään menetelmän tai ympäristön aiheuttamia sytytyslähteitä (esim. kytevät osat).

Laitteen sisäänvirtausliittimen ulkohalkaisija on 100 mm Vastaavien nimellisarvojen imuletku on kiinnitettävä liittimiin letkunkiristimellä. Imuletkun liitännässä on varmistettava, että käytetään vain sähköä johtavaa materiaalia ja että sähköliitäntä letkun ja laitteiston liittimien välillä on moitteeton. Jos käytetään nk. ”kierreletkua”, metallikierteen eristyksestä on poistettava noin 5 cm. Poista loppu letkumateriaali eristämättömältä alueelta ja käännä paljas metallilanka sisäänpäin niin, että letkun kiinnityksessä muodostetaan moitteeton sähköinen johtavuus imuliittimiin. Kiinnitä sen jälkeen letku kierrepinteellä tai kiristysnauhalla. Muoviletkujen on oltava vaikeasti syttyvää materiaalia. Käytä vain letkuja vastaavilla nimellisetäisyyksillä. Yksityiskohtaiset vaatimukset putkistojärjestelmille - käytä vain teräsputkia ja vaikeasti syttyviä joustavia letkuja metallikierukalla sähköstaattiseen maadoitukseen - varmista keskeytymätön maadoitus - automaattisen venttiilin käyttö (tarvittaessa) - Vältä ilmanopeuksia, jotka ovat alle minimaalisen kuljetusilmanopeuden

Puhaltimen rakentamisella laitteisto vastaa rakennustyyppiä B 1 (sytytyslähteetön malli), jos ei imuroida kipinöitä muodostavia koneita tai jos asennettuna on kipinänsammutuslaitteisto.

4.3.4 Kuljetusletkut

Kiinteästi asennettujen putkistojen palovaarallisilla alueilla on oltava palamattomista materiaaleista. Liitäntäjohtojen koneen ja keräys- tai pääjohdon välillä on oltava vähintään vaikeasti syttyvistä materiaaleista. Maks. letkun pituus (nk. joustoletkut) ei saa olla yli 0,5 m, jos tämä pystytään välttämään sopivien putkielementtien ansiosta.

Rakenneosien, varsinkin metallisten putkien ja joustoletkujen, on oltava maadoitettuja keskeytymättömästi käsittelykoneen staattisen sähkön johtamiseksi puhaltimeen/suodattimeen asti.

4.4 Mahdollinen väärinkäyttö

Sahanpuruimuria saa ainoastaan käyttää Metabon määräämien teknisten tietojen sisällä. Toisenlainen tai sen ylittävä käyttö kuin kohdassa ”2 Määräystenmukainen käyttö” kuvattu katsotaan määräystenvastaiseksi. Valmistaja ei vastaa näistä aiheutuvista vaurioista. Mahdollinen väärinkäyttö on esim.: Liian korkea- tai matalalämpöisten aineiden, voimakkaiden tai erittäin voimakaspölyisten aineiden kuljetus. - katso kohta 4, sivu 3 (sytytyslähdevapaasti rakennettuja laitteita koskee)

Laitteisto voi aiheuttaa vaaroja, jos sitä ei käytä koulutettu henkilökunta ja/tai sitä käytetään epäasianmukaisesti tai tarkoituksenvastaisesti. Jäännösriskit ovat mahdollisia, ei selkeitä vaaroja, kuten esim.: - loukkaantumiset turvallisuusohjeiden, määräysten, direktiivien tai ohjeiden huomioimatta jättämisestä - loukkaantumiset suunnittelemattomista töistä - vaarat sähkölaitteistojen, johtojen ja liitäntöjen kanssa työskenneltäessä -jne.

4.6 Varastointi, kuljettaminen

Varoitus! Huomio! - Varastoi yksittäiset toiminnallisia osat alkuperäisissä pakkauksissa kuivassa ja säältä suojattuna. - Peitä avoimet lavat pressuilla ja suojaa toiminnallisia osia lialta (esim. sahanpurulta, kiviltä, vedeltä ym.). - Vaikeissa olosuhteissa (esim. avoimilla ajoneuvoilla, epätavallisessa tärinässä, meriteitse tai subtrooppisissa maissa) kuljetettaessa on käytettävä ylimääräistä pakkausta, joka suojaa osia erityisiltä vaikutuksilta. - Estä varastoinnissa jatkuva ja varsinkin nopea lämpötilan vaihtelu. On erittäin vahingollista, jos neste voi tiivistyä. - Yli 3 kuukauden varastoajoissa tarkasta ennen asennusta pyörivien osien kevyt liikkuminen (laakerit, puhaltimet ym.). - Huomioi tässä myös yksittäisissä luvuissa olevat ohjeet. - Laitteistoa voidaan kuljettaa haarukkatrukilla pystytyspaikkaan (katso kuva G). Asennuksen jälkeen siirtäminen voit tapahtua käsin. - Kuljetettaessa yksittäiset osat on kuljetettava pystyssä ja varmistettava kaatumista vastaan. - Kuljetettaessa on varmistettava riittävä näkyvyys (tarvittaessa avustava henkilökunta). - Kuljetusalueella ei saa olla muita henkilöitä. - On käytettävä sopivanpituista haarukkaa vaurioiden välttämiseksi laitteen pohjassa. On aina huomioitava mahdolliset ylitykset (esim. iskunvaimentimet). - Kuljetettaessa on huomioitava tunnetut työturvallisuuden ja ympäristönsuojelun määräykset. - Sopivien nostovälineiden käyttö on varmistettava. - Laitteiston kuljetuksen saa suorittaa ainoastaan pätevä, koulutettu ja ohjeistettu henkilökunta ja ”turvallisuuden” näkökulmasta. - Ajokorttia vaativia kuljetuslaitteita käytettäessä on varmistettava, että henkilökunnalla on voimassa oleva ajokortti. - Kallistusraja on noin 12° (katso kuva F). Huomioi painopisteen paikka.

4.7 Käyttäjän velvollisuudet

Laitteiston käyttäjän on koulutettava henkilökuntaa säännöllisesti seuraavien aiheiden tiimoilta: - Käyttö- ja asennusohjeiden huomiointi ja käyttö sekä lakisääteiset määräykset. - Laitteiston määräystenmukainen käyttö. - Tarvittaessa teollisuusvartioinnin ohjeiden ja käyttäjän ohjeiden huomiointi yrityksessä. - Toiminta hätätilanteessa Tarkka tyyppikuvaus, käytetty suodatinluokka, suodatinalue ja moottorin tiedot on nähtävissä tyyppikilvessä. Työalue on nimellis- ja vähimmäistilavuusvirran välillä. Laitteiston vähimmäistilavuusvirta on valittava niin, että kaikissa samanaikaisesti käytettävissä puuntyöstökoneissa taataan 20 m/s vähimmäisilmanopeus sen imuliittimissä, jos työstökoneen valmistaja ei sitä toisin ole määrännyt. Kompakti järjestelmärakenteellinen sahanpuruimuri puupölyn ja sahanpurun keräykseen, asennetulla suodatinkammiolla ja tuulettimella sekä manuaalisella puhdistuksella. Kotelon rakenne yksiseinäisestä sinkitystä teräslevystä suojakannella tai -ovella. Kytkentäkaappi koko järjestelmän ohjaukseen määräysten VDE 0100, 0113, 0165 mukaan. Määrätyn vähimmäistilavuusvirran (esim. 18 m/s tai 20 m/s) valvonta tapahtuu sahanpuruimurissa paine-eropurkilla suoritetun suodatinpaine-eron mittauksella. Sisäpuolen sileä kotelorakenne takaa laitteiden yksinkertaisen ja nopean puhdistuksen. Katso sivu 2 kuva A 1 Täyttösäiliö 2 Tarkastusikkuna 3 Kiristysvipu täyttösäiliölle 4 Imuliittimet 5 Suodatinkotelon kansi 6 Puhdistusvipu 7Tähtiruuvi 8 Äänenvaimennussuoja 9Manometri 10 Tyyppikilpi 11 Kytkin 12 Jarrurulla 13 Suodattimenpitolevy 14 Suodatin 15 Muovilaakeri 16 Tärinätanko 17 Pyyhinvarsi Poista pakkauskalvo ja muut paketointimateriaalit. Sahanpuruimuri on asennettu pistokevalmiiksi. Optimoidusta valmistusprosessista huolimatta on leikkuureunojen aiheuttaman loukkaantumisvaaran jäännösriski. Loukkaantumisvaaran minimoimiseksi edelleen on laiteasennuksessa aina käytettävä henkilökohtaisia suojavarusteita (suojakäsineitä ym.). Yleistä:

Laitteiston käyttöön ja huoltoon on oltava riittävästi tilaa. Ohje: Lisätarvikkeet ovat toimituksessa täyttösäiliöissä. Huomio! Peitä laitteet huolellisesti ennen tai jälkeen asennuksen käyttöönottoon vaurioiden ja likaantumisten välttämiseksi.

Huomio! Käyttöönotossa on tarkastettava kaikki toiminnot ja varmistettava tehotietojen noudattaminen.

Vertaa ennen käyttöönottoa, että tyyppikilvessä ilmoitettu verkkojännite ja verkkotaajuus vastaavat paikallisen sähköverkon arvoja. Huomioi kolmivaihemallin (SPA 2002 D) asennuksessa oikea pyörimissuunta. Varoitus! Asennus-, käyttöönotto-, huolto- ja kunnossapitotyöt saa suorittaa ainoastaan pätevä, koulutettu ja ohjeistettu ammattihenkilökunta. Sahanpuruimurin käyttö- ja asennusohjeen yleisiä huolto-ohjeita on ehdottomasti noudatettava. Varoitus! Tämän laitteiston parissa työskennellessä se on aina ensin kytkettävä virrattomaksi, pää- ja/tai korjauskytkin sammutettava (kaikki navat sammutettu), verkkojohto irrotettava ja laitteisto varmistettava tahatonta päällekytkemistä vastaan. Suojaovet saa avata ainoastaan puhaltimen ollessa sammutettu ja pysähtynyt. Laitteen sammuttamisen jälkeen siipiratas pyörii vielä noin 1-3 minuuttia. Älä koskaan jarruta siipiratasta käsin tai muilla esineillä. Kaikkien asennettujen suodattimien, erityisesti hienopölysuodattimen tiivis istuvuus on tarkastettava ennen laitteiston käyttöönottoa. Muiden kiinni liitettyjen laitteiden käyttöohjeet on huomioitava. Kytke aina ensin eteen FI-suojakytkin (RCD), jonka maksimilaukeamisvirta on 30 mA.

8.3 Sahanpuruimurin käyttöönotto

Poista pakkauskalvo ja muut paketointimateriaalit. Pölynerotin tulisi pystyttää mahdollisimman lähelle imuroitavaa konetta. Pystytys on tehtävä tasaiselle alustalle. Lukittava ohjauspyörä on lukittava käyttöpaikassa. Käyttövalmiiseen asennukseen täyttösäiliö on irrotettava kahdesta kiinnittimestä ja se on poistettava. Täyttösäiliössä (1) oleva purusäkki (yksi purusäkki sisältyy toimitukseen) otetaan pois ja taitetaan auki. Tämän jälkeen säkki asetetaan täyttösäiliöön (1) ja se taitetaan mahdollisimman rypyttömästi noin 100 mm reunan yli (kuva E). On varmistettava, että se on tasainen erityisesti tarkastusikkunan (2) kohdalla, jotta täyttötaso voidaan lukea hyvin. Säiliön sisäänajon jälkeen täyttösäiliön kiinnittimet (3) kiinnitetään tiiviisti samanaikaisella käytöllä. Huomio! Sammuta pääkytkin ennen keräyssäiliön vetämistä ulos. Tässä työssä on käytettävä ehdottomasti hengityksensuojainta (suodatinsuojain hiukkassuodattimella, suodatinluokka 2). Sivullisten altistamasta pölylle on vältettävä. Uusi pölypussi asetetaan yllä olevan kuvauksen (purusäkin asetus) mukaan paikoilleen (kuva E).

käyttöönottoa: 1.Tarkasta puhdasilma-alue vieraiden esineiden varalta. 2.Tarkasta siipirattaan vapaa pyöriminen käsin pyörittämällä. 3.Tarkasta puhaltimen mahdollinen likaantuminen ja epätasapaino, vauriot ja korroosio. 4.Kiristä kaikki kiinnitysruuvit. 5.Tarkasta käyttöelementtien pyörimissuunta. 6.Tarkasta puhaltimen pyörimissuunta (vertaa nuoli puhaltimen kotelossa) lyhytaikaisella moottorin päällekytkemisellä. 7.Korjaa pyörimissuunta tarvittaessa. 8.Mittaa virranotto täydellisesti kytketyssä sahanpuruimurissa (putkiverkosto) ja vertaa ilmoitettua nimellisvirtaa moottorin tyyppikilven arvoon. 9.Suorita suojajohtimen tarkastus. Huomio! Väärällä pyörimissuunnalla moottorin ylikuormitusvaara. Virranotto ei saa ylittää ilmoitettua nimellisvirtaa. Moottorin maksimipyörimisnopeutta ei saa ylittää. Puhaltimen maksimipyörimisnopeutta ei saa ylittää. Huomautus vaaroista: Puhaltimet on tarkastettava käyttöönoton puitteissa ja myöhemmin säännöllisesti hyväksymättömien värähtelyjen osalta ja tarkastus on dokumentoitava! Puhaltimia ei saa käyttää, jos värähtelyt ja äänet ovat epätavallisia tai jos värinänopeus on liian korkea! Käyttö liian korkeilla värinäarvoilla voi johtaa siipirattaan murtumiseen, mikä voi johtaa vakaviin esine- ja henkilövaurioihin.

8.5.1 Suodattimen puhdistus

Suodattimen vastusta valvotaan laitteeseen asennetulla manometrilla (9). Kun sallittu maksimialipaine saavutetaan (punainen alue), laite on sammutettava ja suodatin (14) on puhdistettava liikuttamalla puhdistusvipua (6) ylös ja alas useamman kerran. Huomio! Puhdistus (6) toimii vain puhaltimen ollessa pysähtynyt! Älä aja puhdistusvipua puhdistuksessa ylöspäin liikkeessä vasteeseen asti!

8.5.2 Pääsuodattimen puhdistus

Ajan kuluessa suodatinelementit tukkeutuvat hitaasti hienopölyn kerrostumien kertyessä huokosten syviin kerroksiin. Suodattimen puhdistusjärjestelmän avulla tätä hienopölyä ei voida enää poistaa. Tässä tapauksessa suodatin on vaihdettava.

8.5.3 Suodattimen vaihto

Suodattimen (14) vaihtoa varten on ensin purettava puhdistusjärjestelmä. Tätä varten täyttösäiliö (1) on poistettava, jotta päästään alakautta suodatintilaan. Muttereiden poistamisen jälkeen kiintoavaimella (AV 10) pyyhinvarret (17) voidaan poistaa yksittäin. Kun pyyhinvarret (17) ja maadoitusjohto on poistettu tärinätangosta (16), kiinnitysruuvit irrottamalla tärinätanko (16) voidaan vetää sivuttain ulos. Nyt ylempi kansi voidaan nostaa ylös ruuvaamalla tähtiruuvi (7) ulos. Jotta suodatinyksikkö voidaan ottaa pois yläkautta, ylempi kiinnitysruuvi on kierrettävä irti äänenvaimennussuojasta (8) ja kittisauma leikattava suodattimenpitolevystä (13) irti kahdella viillolla. Uutta suodatinyksikköä asennettaessa tulisi suorittaa vaiheet seuraavassa järjestyksessä (katso kuva B ja C): - Aseta suodatinyksikkö (kuva B) yläkautta paikalleen, huomioi tällöin tärinätangon (16) kiinnitysnokan suunta - Pujota tärinätanko (16) paikalleen ja varmista ulostulossa kiinnitysruuvilla - Aseta pyyhinvarret (17) paikoilleen (varmista, että akselin rako tulee oikein) ja kiinnitä lukitusmutterilla. - Maadoitusjohdon ruuvausta ei saa unohtaa - Kierrä sen jälkeen ylhäällä äänenvaimennuskuoren (8) kiinnityksen ruuvit kiinni - Tiivistä suodatinpitolevy (13) kitillä kokonaan ympäri - Aseta kotelon kansi paikalleen ja kiinnitä tähtiruuvilla (7) suodatinyksikön kahvaan - Aseta jätesäiliö paikalleen Tärkeää: On suositeltavaa noudattaa kitin kovettumisaikaa (noin 24 h) ennen seuraavaa käyttöönottoa.

8.5.4 Kerättyjen tuotteiden hävitys

Jos täyttösäiliö on täynnä tai kun sallittu maksimitäyttötaso saavutetaan, laite on sammutettava (tätä ennen tulisi kuitenkin sammuttaa pölyn tuottaja) ja puhdistus suoritettava vielä kerran. Laukaisemalla kiinnitysvipu (3) täyttösäiliö (1) lasketaan ja se voidaan vetää ulos purusäkin vaihtamiseksi. Purusäkki suljetaan varovasti ja poistetaan säiliöstä. Hävitys on suoritettava paikallisten määräysten mukaan. Huomio! Tässä työssä on käytettävä ehdottomasti hengityksensuojainta (suodatinsuojain hiukkassuodattimella, suodatinluokka 2). Sivullisten altistamasta pölylle on vältettävä. Uusi pölypussi asetetaan paikoilleen kohdan 8.3 kuvauksen mukaan.

8.6 Imuletkun liittäminen

Käytä vain sähköisesti johtavia letkuja. Muoviletkujen on oltava vaikeasti syttyvää materiaalia.

1. Poista kierreletkun päästä metallikierteen

eristys niin, että metallikierrettä näkyy noin 5 cm pitkä pätkä.

2. Leikkaa letkukappale irti, josta metallikierre

3. Käännä metallikierteen eristämätöntä pätkää

niin, että se kääntyy kierreletkun sisälle.

4. Letkun pää (ja yksi letkunliitin)

on työnnettävä pölynpoistimen imuliittimiin ja kiinnitettävä letkunliittimellä: kiinnitä letkunliitin niin, että eristämätön metallikierre painetaan pölynpoistimen imuliittimiin sähköä johtavan yhteyden takaamiseksi. Varmista, että sähköyhteys letkun ja pölynpoistimen imuliittimien välillä on moitteeton.

Huomio sahanpuruimurissa 100/230! Pölynpoistimen on noudatettava erityisiä liitäntämääräyksiä standardin EN 61000-3-11, sallittu verkon maksimi-impedanssi käyttöpaikassa on (0,275 + j0,172) Ω. Huomio sahanpuruimurissa 100/400! Varmista ennen käyttöönottoa, että moottorin tai siipirattaan pyörimissuunta on oikein. Väärällä pyörimissuunnalla laite kuumenee yli sallitun. Lisäksi tilavuusvirta pienenee ja siten huononee myös laitteen teho. Tärkeää: Käyttöönotossa kytke aina ensin päälle pölynpoistin ja sen jälkeen pölyn tuottaja, sammuttaessa toimi päinvastaisessa järjestyksessä. Huomio! Sahanpuruimurin toimintakyvyn säilyttämiseksi on ehdottomasti suoritettava seuraavat huoltotyöt. Säännöllinen huolto ja kunnossapito koostuu seuraavista toimenpiteistä: Puhallin- ja koneistoyksikköjen likaisuus, mahdolliset vauriot ja korroosio on tarkastettava säännöllisesti.

8. Käyttöönotto ja huolto

9. Huolto ja kunnossapitoSUOMI fi

9.1 Päivittäinen tarkastus:

- Laitteen tai osien näennäisten puutteiden tai vaurioiden silmämääräinen tarkastus. - Raakakaasu-/suodatintila on tarkastettava epätavallisilta kerrostumilta ja tarvittaessa puhdistettava. - Toiminta vuodoissa: sammuta laite, tiivistä epätiiviit kohdat, vaihda viallinen suodatin.

9.2 Kuukausittainen tarkastus:

Vastuunalaisen pätevän henkilön, joka on ohjeistettu imulaitteen käyttöön, on suoritettava kuukausittainen tarkastus. - Tukkeumat suodattimen alueella on poistettava. - Laitteen tai osien näennäisten puutteiden tai vaurioiden silmämääräinen tarkastus. - Raakakaasu-/suodatintila on tarkastettava epätavallisilta kerrostumilta ja tarvittaessa puhdistettava. - Epätiiviyksien tarkastus. - Epätiiviit ovet, luukut ja kotelo on tiivistettävä. - Tarkasta suodattimen sisätila sahanpurun kerrostumilta. - Vaihda vaurioituneet suodattimet.

9.3 Vuosittainen tarkastus:

Vastuunalaisen pätevän henkilön eli henkilön, joka on suorittanut koulutuksen huollosta, on suoritettava vuosittainen tarkastus. - Tukkeumat suodattimen alueella on poistettava. - Laitteen tai osien näennäisten puutteiden tai vaurioiden silmämääräinen tarkastus. - Raakakaasu-/suodatintila on tarkastettava epätavallisilta kerrostumilta ja tarvittaessa puhdistettava. - Kaikkien tiivisteiden tarkastus vaurioiden ja tiukan istuvuuden varalta, vaihda tarvittaessa. - Vaihda vaurioituneet suodattimet. - Tarkasta kotelon ja säiliön tiiviys ja tiivistä tarvittaessa. - Tarkasta puhdasilmakammioiden pölykerrostumat ja puhdista tarvittaessa. - Tarkasta puhdistusjärjestelmän vaurioituneisuus ja kulumat. - Tarkasta suodattimen sisätila sahanpurun kerrostumilta. - Suodatinerotusvalvonnan toimintatarkastus. - Imutehotarkastus. - Suodattimen tila ja tiiviys on tarkastettava silmämääräisesti suodatinkammiossa ja puhdasilmakammiossa. - Kaikkien varoitusjärjestelmien, ohjauksen häiriövalolamppujen, suodattimen paine- erotarkastuksen jne. toiminta. - Tarkasta puhaltimen likaantuminen, värinä, vauriot, irralliset ruuvit sekä korroosio. Tarkasta juoksupyörä ja erityisesti hitsisaumat mahdollisten repeämien varalta 6 kuukauden välein. - Venttiilin ilmaa koskevien osien toiminnan ylläpitävä puhdistus - Tarkasta MSR-järjestelmien paine-/ tilavuusvirtasäätimen toiminta - Tarkasta likaantuminen, kiinnitys, vauriot ja korroosio, puhdista tarvittaessa - Kiristä kytkentäliittimet - Mittaa jännite, virranotto ja vaihesymmetria; mittaustiedot on kirjattava mittausprotokollaan - Tarkasta laakerin mahdolliset äänet -Suodatin - Tarkasta sopimattoman likaantumisen ja vaurioiden (vuodot) varalta; suodattimien on säilytettävä koko niiden käyttöiän ajan suodatinluokalle tarkoitettu poistoteho. Huomattavissa likaantumisissa tai vuodoissa suodatin on vaihdettava. - Tarkasta paine-ero; jos maksimipaine-ero ylitetään, suodatin on vaihdettava - Puhdistus; tarkasta pyyhinvarsi (17) - Laitteen kotelo tarkasta likaantuminen, vauriot ja korroosio. Puhdista ja kunnosta Huomio! Kuukausittaiset ja vuosittaiset tarkastukset on kirjattava kirjallisesti seuraavalla sisällöllä: -Tuotenumero - Sahanpuruimurin käyttöönoton päivämäärä - Henkilön nimi, joka on suorittanut laitteiston käyttöönoton. - Tarkastuksen päivämäärä - Tarkastajan nimi - Pölynpoistajan tilan huomautus ja tarvittaessa tiedot puutteista - Korjaustöiden tiedot - Käyttöhenkilökunnan ja vastuussa olevan tarkastavan henkilön allekirjoitukset (katso luku

Käyttöhenkilökunta kirjaa asianmukaisesti kaikki suoritetut huolto- ja korjaustyöt listaan ja antaa sen vastuussa olevan henkilön allekirjoitettavaksi. Tämä lista on pyynnöstä näytettävä valvontaviranomaisille, esim. ammattiliitolle ja työsuojeluvalvonnalle - asianmukaisesti täytettynä ja allekirjoitettuna. Huomio! Sahanpuruimuri on tietenkin tarvittaessa laitettava kuntoon. Laitteen pystytys voi vaikuttaa maksimiäänenpainetasoon. Käyttäjän tulisi kaikissa mittauksissa vähentää vieraat äänet, jotka eivät liity syyperäisesti sahanpuruimuriin. Myös laitteiston tuottama ilmanääni voi heijastua vieressä olevista työpajan seinistä ja katosta. Heijastukset aiheuttavat tasaisilla pinnoilla tason nousemisen. Useimmissa tapauksissa käyttäjä voi näissä tapauksissa saavuttaa parempia tuloksia asentamalla kohdistetusti ääniä vaimentavia verhouksia. - Jatkuva ilmoitus ”suodattimen paine-ero korkea” voi johtua suodattimen tukkeutumisesta. Tämän tukkeutumisen poistamiseksi laitteisto on sammutettava. Tämän jälkeen käyttäjän tulee käyttää puhdistusta käsin useamman kerran pölyn poistamiseksi suodattimelta. Jos tämä ei auta, suodatin on puhdistettava käsin. - Jos käytön aikana uusi asennettu purusäkki vedetään ylös, tyhjiö säkin alapuolella ei ole riittävä sen pitämiseksi alhaalla. Syitä tähän voi olla: - säiliö ei ole kiinni kumisessa muhvissa - vaurioitunut tiiviste täyttösäiliön yläpuolella - viallinen purusäkki Varoitus! Diagnoosin, häiriön poiston ja uuden käyttöönoton saa suorittaa ainoastaan valtuutetut henkilöt. Tämä koskee erityisesti töitä sähkölaitteiden parissa kytkentäkaapin sisällä (esim. tarkastustyöt, vaihto ym.)!

11.1 Käytöstä poisto

Aseta laitteisto virrattomaksi ennen töiden aloittamista (kaikki navat sammutettu) ja varmista valtuuttamatonta päällekytkentää vastaan. Huomio! Jotkut laitteiston osat ovat paineen alaisia. Jos laitteisto poistetaan käytöstä pidemmäksi aikaa, on noudatettava yksittäisten osien ohjeita. Lisäksi on huomioitava osavalmistajien tiedot (ota selvää tarvittaessa). Uudessa käyttöönotossa on huomioitava kohdat luvussa käyttöönotto ja huolto.

Käytä ainoastaan alkuperäisiä Metabon lisätarvikkeita. Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot. Sarja taskusuodatin asennetulla suodatinlevyllä (varaosana) .....................tilausnro 0913059441 Purusäkit (pakkaus 10 kpl) .........................................tilausnro 0913059433 Imuletku (varaosana), vaikeasti syttyvä, Ø 100 mm, 2,5 m vastaa määräystä ZH 1/139 ........ tilausnro 0913013565 Yleisadapteri ....................tilausnro 0913031288 Puhdistussuutin ...............tilausnro 0913031270 Soviterengas tilausnro 0913031300 Kytkentäautomatiikka ALV 10............................. tilausnro 0913014634 Lisätarvikkeiden täydellinen valikoima, katso www.metabo.com tai luettelo. Vaara! Tähän laitteeseen liittyviä korjaustöitä saa tehdä ainoastaan sähköasentaja! Koneistoelementtien väärän pyörimissuunnan korjaus: - Pistokkeen eristysosaan on asennettu vaihekäännin, jota käännetään uraruuvitaltalla 180°. Jos Metabo-laitteesi tarvitsee korjausta, ota yhteyttä Metabo-jälleenmyyjään. Katso osoitteet osoitteesta www.metabo.com. Varaosaluettelot voit ladata osoitteesta www.metabo.com. Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä. Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteiden mukana! Sähkö- ja elektroniikkalaiteromua koskevan EU- direktiivin 2012/19/EU ja sen kansallisen täytäntöönpanon mukaan käytetyt sähkötyökalut on kerättävä erikseen ja toimitettava ympäristöä säästävään kierrätykseen. Pidätämme oikeuden tehdä teknisen kehityksen vaatimia muutoksia. SPA 2002 W Imuliittimet: ............................................100 mm Moottorin nimellisteho: ....... 1,1 kW, 1 vaihe, 230 V / 50 Hz Nimellistilavuusvirta liittimissä: ............ 565 m³/h Alipaine liittimissä nimellistilavuusvirralla: ..........................2118 Pa Sähköliitäntä: ...........................liitäntäjohto: 5 m ............................................H07RNF 3x1,5 mm² ....................... Pistoke: Schuko-pistoke CEE 7/4 Virranotto: ................................................. 6,8 A Suodatinpinta: ......................................... 4,1 m² Täyttösäiliön tilavuus:....................... maks. 135 l Mitat p x l x k: .1178 x 650 x 1973 laitteen paino: 114 kg Jäännöspölypitoisuus: ............H3 (< 0,1 mg/m³) Suodatinpaineen valvonta: .......... osoittimen paine-eromanometri suodattimen puhdistus:................ käsipuhdistus äänenpainetaso BG:n mukaan:.............69 dB(A) Meluarvo MRL:n mukaan liite 1, kohta 1.7.5 f avoin testipaikka, etäisyys 1 m, korkeus 1,6 m. Mittausepävarmuus 4 dB. Mittaus DIN EN ISO 11201 mukaan.** SPA 2002 D Imuliittimet: ............................................100 mm Moottorin nimellisteho: 1,5 kW, 3 vaihetta, 400 V / 50 Hz Nimellistilavuusvirta liittimissä: ..565 m3/h Alipaine liittimissä nimellistilavuusvirralla: ..........................2124 Pa Sähköliitäntä: ...........................liitäntäjohto: 5 m ............................................H07RNF 4x1,5 mm² .................Pistoke: CEE 16 A - 6 h vaihekäännin Virranotto: ................................................. 3,4 A Suodatinpinta: ......................................... 4,1 m² Täyttösäiliön tilavuus: .......................maks. 135 l Mitat p x l x k: .1178 x 650 x 1973 laitteen paino: 116 kg Jäännöspölypitoisuus: ............H3 (< 0,1 mg/m³) Suodattimen valvonta: .......... osoittimen paine-eromanometri suodattimen puhdistus: ................ käsipuhdistus äänenpainetaso BG:n mukaan: ............69 dB(A) Meluarvo MRL:n mukaan liite 1, kohta 1.7.5 f avoin testipaikka, etäisyys 1 m, korkeus 1,6 m. Mittausepävarmuus 4 dB. Mittaus DIN EN ISO 11201 mukaan.**

14. Ympäristönsuojelu

**Ilmoitetut arvot ovat emissioarvoja eivätkä ne välttämättä kuvaa työpaikan arvoja. Vaikka emissio- ja imissiotasot korreloivat keskenään, tästä ei voi päätellä luotettavasti, tarvitaanko muita varotoimenpiteitä vai ei. Tekijöihin, jotka vaikuttavat nykyisen työpaikan todellisuudessa vallitsevaan imissiotasoon, kuuluvat työskentelytilan omat ominaisuudet sekä muut äänilähteet, ts. koneiden ja muiden läheisten työpisteiden lukumäärä. Sallitut työpaikan raja- arvot voivat lisäksi vaihdella maittain. Tämän tiedon avulla käyttäjän tulisi kuitenkin kyetä arvioimaan paremmin vaaraa ja riskejä. (Äänenpainetaso mitattiin vapaassa tilassa, nimellistilavuusvirralla ja ilman materiaalin kuljetusta.) Kuljetettavien pölyjen ja purujen törmäyksessä putkistojärjestelmän seiniin voi esiintyä tason nouseminen 10 dB:llä, ja joissain tapauksissa myös enemmän, verrattuna ilman pöly- ja purukuljetusta mitattuihin melupäästöihin putkistojärjestelmässä.NORSK no
