KÄYTTÖOHJE ASR 35 M ACP METABO

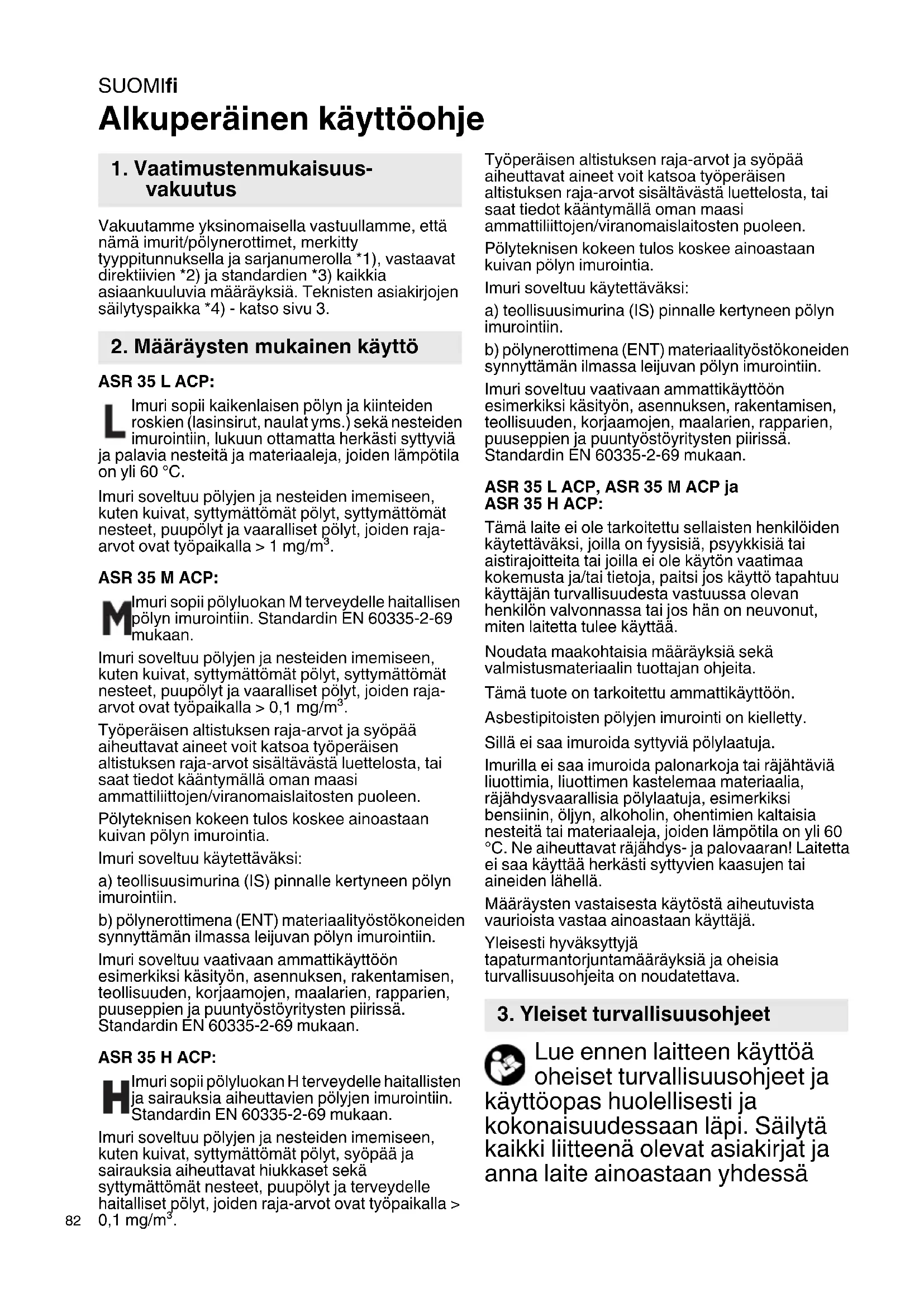

Alkuperäinen käyttöohje Vakuutamme yksinomaisella vastuullamme, että nämä imurit/pölynerottimet, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Teknisten asiakirjojen säilytyspaikka *4) - katso sivu 3. ASR 35 L ACP: Imuri sopii kaikenlaisen pölyn ja kiinteiden roskien (lasinsirut, naulat yms.) sekä nesteiden imurointiin, lukuun ottamatta herkästi syttyviä ja palavia nesteitä ja materiaaleja, joiden lämpötila on yli 60 °C. Imuri soveltuu pölyjen ja nesteiden imemiseen, kuten kuivat, syttymättömät pölyt, syttymättömät nesteet, puupölyt ja vaaralliset pölyt, joiden raja- arvot ovat työpaikalla > 1 mg/m³. ASR 35 M ACP: Imuri sopii pölyluokan M terveydelle haitallisen pölyn imurointiin. Standardin EN 60335-2-69 mukaan. Imuri soveltuu pölyjen ja nesteiden imemiseen, kuten kuivat, syttymättömät pölyt, syttymättömät nesteet, puupölyt ja vaaralliset pölyt, joiden raja- arvot ovat työpaikalla > 0,1 mg/m³. Työperäisen altistuksen raja-arvot ja syöpää aiheuttavat aineet voit katsoa työperäisen altistuksen raja-arvot sisältävästä luettelosta, tai saat tiedot kääntymällä oman maasi ammattiliittojen/viranomaislaitosten puoleen. Pölyteknisen kokeen tulos koskee ainoastaan kuivan pölyn imurointia. Imuri soveltuu käytettäväksi: a) teollisuusimurina (IS) pinnalle kertyneen pölyn imurointiin. b) pölynerottimena (ENT) materiaalityöstökoneiden synnyttämän ilmassa leijuvan pölyn imurointiin. Imuri soveltuu vaativaan ammattikäyttöön esimerkiksi käsityön, asennuksen, rakentamisen, teollisuuden, korjaamojen, maalarien, rapparien, puuseppien ja puuntyöstöyritysten piirissä. Standardin EN 60335-2-69 mukaan. ASR 35 H ACP: Imuri sopii pölyluokan H terveydelle haitallisten ja sairauksia aiheuttavien pölyjen imurointiin. Standardin EN 60335-2-69 mukaan. Imuri soveltuu pölyjen ja nesteiden imemiseen, kuten kuivat, syttymättömät pölyt, syöpää ja sairauksia aiheuttavat hiukkaset sekä syttymättömät nesteet, puupölyt ja terveydelle haitalliset pölyt, joiden raja-arvot ovat työpaikalla > 0,1 mg/m³. Työperäisen altistuksen raja-arvot ja syöpää aiheuttavat aineet voit katsoa työperäisen altistuksen raja-arvot sisältävästä luettelosta, tai saat tiedot kääntymällä oman maasi ammattiliittojen/viranomaislaitosten puoleen. Pölyteknisen kokeen tulos koskee ainoastaan kuivan pölyn imurointia. Imuri soveltuu käytettäväksi: a) teollisuusimurina (IS) pinnalle kertyneen pölyn imurointiin. b) pölynerottimena (ENT) materiaalityöstökoneiden synnyttämän ilmassa leijuvan pölyn imurointiin. Imuri soveltuu vaativaan ammattikäyttöön esimerkiksi käsityön, asennuksen, rakentamisen, teollisuuden, korjaamojen, maalarien, rapparien, puuseppien ja puuntyöstöyritysten piirissä. Standardin EN 60335-2-69 mukaan. ASR 35 L ACP, ASR 35 M ACP ja ASR 35 H ACP: Tämä laite ei ole tarkoitettu sellaisten henkilöiden käytettäväksi, joilla on fyysisiä, psyykkisiä tai aistirajoitteita tai joilla ei ole käytön vaatimaa kokemusta ja/tai tietoja, paitsi jos käyttö tapahtuu käyttäjän turvallisuudesta vastuussa olevan henkilön valvonnassa tai jos hän on neuvonut, miten laitetta tulee käyttää. Noudata maakohtaisia määräyksiä sekä valmistusmateriaalin tuottajan ohjeita. Tämä tuote on tarkoitettu ammattikäyttöön. Asbestipitoisten pölyjen imurointi on kielletty. Sillä ei saa imuroida syttyviä pölylaatuja. Imurilla ei saa imuroida palonarkoja tai räjähtäviä liuottimia, liuottimen kastelemaa materiaalia, räjähdysvaarallisia pölylaatuja, esimerkiksi bensiinin, öljyn, alkoholin, ohentimien kaltaisia nesteitä tai materiaaleja, joiden lämpötila on yli 60 °C. Ne aiheuttavat räjähdys- ja palovaaran! Laitetta ei saa käyttää herkästi syttyvien kaasujen tai aineiden lähellä. Määräysten vastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä. Yleisesti hyväksyttyjä tapaturmantorjuntamääräyksiä ja oheisia turvallisuusohjeita on noudatettava. Lue ennen laitteen käyttöä oheiset turvallisuusohjeet ja käyttöopas huolellisesti ja kokonaisuudessaan läpi. Säilytä kaikki liitteenä olevat asiakirjat ja anna laite ainoastaan yhdessä

1. Vaatimustenmukaisuus-

2. Määräysten mukainen käyttö

3. Yleiset turvallisuusohjeetSUOMI fi

näiden asiakirjojen kanssa eteenpäin. Ennen käytön aloittamista laitteen käyttäjille on annettava laitteen käyttöön ja sillä imuroitaviin aineisiin liittyvät tiedot, ohjeet ja koulutus, mukaan lukien ohjeet imuroidun materiaalin turvallisesta hävittämisestä. Huomioi tällä symbolilla merkityt tekstikohdat itsesi ja laitteesi suojaamiseksi! Älä missään tapauksessa anna lasten käyttää laitetta. Huolehdi siitä, että lapset eivät pääse leikkimään laitteella. Huomio! Käytä vain laitteen toimitukseen kuuluvia tai käyttöoppaassa määritettyjä lisätarvikkeita. Muunlaisten lisätarvikkeiden käyttäminen voi vaarantaa turvallisuuden. Muita kuin tässä mainittuja töitä ei saa tehdä. Emme vastaa käyttötarkoituksen vastaisen käytön, epäasianmukaisen käytön tai ammattitaidottoman korjauksen aiheuttamista vahingoista. Kun laitetta ei käytetä, jätä letku laitteeseen kiinni, jotta pölyä ei pääse tahattomasti ulos. Malleissa

ASR 35 M ACP, ASR 35 H ACP

sulje imuaukko (13) sulkutulpalla (12), kytke letkunpäät yhteen, jotta pölyä ei pääse ulos. Älä ota laitteita ja niiden lisätarvikkeita käyttöön, jos: - laitteessa on näkyviä vaurioita (halkeamia/murtumia), - verkkoliitäntäjohto on viallinen, tai jos siinä näkyy halkeamia tai vanhenemisen aiheuttamia haurastumia, - epäilet siinä olevan piilossa olevia vikoja (laitteen putoamisen jälkeen). Älä kohdista suulaketta, letkua tai putkea ihmisiä tai eläimiä kohti. VAROITUS - Kytke välittömästi pois päältä, jos laitteesta tulee ulos vaahtoa tai vettä. Tyhjennä säiliö ja tarvittaessa laskossuodatin. Älä missään tapauksessa kiipeä laitteen päälle tai istu sen päällä. Sijoita liitäntäjohto ja letku aina siten, että ne eivät aiheuta kompastumisvaaraa. Älä vedä liitäntäjohtoa terävien reunojen yli, älä taita sitä äläkä jätä sitä puristuksiin. Jos laitteen liitäntäjohto vaurioituu, se täytyy korvata erityisellä liitäntäjohdolla. Katso luku Korjaus. Liitä laite vain sellaiseen pistorasiaan, joka on varustettu suojakoskettimella. Älä käytä vaurioitunutta jatkojohtoa. Älä missään tapauksessa kiinnitä tai irrota verkkopistoketta märin käsin. Kun irrotat pistokkeen pistorasi- asta, vedä aina vain verkkopistok- keesta, ei missään tapauksessa johdosta. VAROITUS - Laitteen pistorasiaa saa käyttää vain käyttöohjeissa määritettyihin tarkoituksiin. Älä jätä laitetta ilman valvontaa. Jos työt keskeytetään pitemmäksi

4. Erityiset turvallisuusohjeetSUOMIfi

ajaksi, vedä verkkopistoke irti pistorasiasta. Imuria ei saa käyttää eikä säilyttää kosteissa olosuhteissa. HUOMIO - Tätä konetta saa säilyttää vain sisätiloissa. Hapot, asetoni ja liuottimet voivat syövyttää laitteen osia. Kytke laite pois päältä ja vedä verkkopistoke irti pistorasiasta jokaisen käyttökerran jälkeen ja aina ennen huolto- ja puhdistustöiden aloittamista. Imurin puhdistamiseen ei saa käyttää höyry- tai painepesureita. Kannen sisäpuoli tulee pitää aina kuivana. Laitteeseen muodostuu mikro- organismeja, jos puhdistusta ei tehdä pitkään aikaan, varsinkin elintarvikkeita käsittelevissä yrityksissä: Puhdista ja desinfioi laite aina heti käytön jälkeen. Älä missään tapauksessa avaa konetta ulkona sateella tai myrsky- isellä ilmalla. Älä käytä ulkona matalissa lämpötiloissa. Laitetta ei saa käyttää räjähdys- vaarallisissa tiloissa. Huolehdi siitä, että imuri seisoo tukevasti alustallaan. Huoneessa täytyy olla riittävän tehokas ilmanvaihto, jos poistoilma puhalletaan takaisin huoneeseen. Noudata maakohtaisia määräyksiä. Huomio! Tämä laite sisältää terveydelle haitallista pölyä. Tyhjennyksen ja huollon, mukaan lukien pölynkeruusäiliön poistamisen, saavat suorittaa vain ammattihenkilöt, joilla on yllään vastaavat suojavarusteet. Varoitus yleisestä vaarasta! Varo! Älä aloita laitteen käyttöä ennen kuin olet lukenut käyttöoppaan! VAROITUS - Käyttöhenkilökunnan täytyy saada riittävä opastus näiden imureiden käytöstä. Erityiset turvaohjeet mallille ASR 35 M ACP: Varoituskilpi pölyluokan M koneille: Huomioi tyhjennyksen ja huollon yhteydessä: Ennen kuin avaat laitteen, puhdista se. Käytä hengityssuojainta. Vältä altistamasta sivullisia pölylle. Huolehdi paikallisesta suodatetusta koneellisesta ilmanvaihdosta. Puhdista lopuksi huoltoalue. Älä käytä ilman täydellistä suodatusjärjestelmää. (suodatinkasetit ja PE- suodatinpussit). Standardin EN 60335 osa 1 ja 69 mukaisessa testissä on todettu, että turvallisuustekniset vaatimukset sähköturvallisuuden suhteen täytetään myös vesi- ilmaseoksen imuroinnin yhteydessä. Erityiset turvallisuusohjeet mallille ASR 35 H ACP: Varoituskilpi pölyluokan L koneille:SUOMI fi

HUOMIO: Tämä laite sisältää terveydelle haitallista pölyä. Tyhjennyksen ja huollon, mukaan lukien pölynkeruusäiliön poistamisen, saavat suorittaa vain ammattihenkilöt, joilla on yllään vastaavat suojavarusteet. Älä käytä ilman täydellistä suodatusjärjestelmää. Huomioi tyhjennyksen ja huollon yhteydessä: Ennen kuin avaat laitteen, puhdista se. Käytä hengityssuojainta. Vältä altistamasta sivullisia pölylle. Huolehdi paikallisesta suodatetusta koneellisesta ilmanvaihdosta. Puhdista lopuksi huoltoalue. Älä käytä ilman täydellistä suodatusjärjestelmää. (suodatinkasetit ja PE- suodatinpussit). Standardin EN 60335 osa 1 ja 69 mukaisessa testissä on todettu, että turvallisuustekniset vaatimukset sähköturvallisuuden suhteen täytetään myös vesi- ilmaseoksen imuroinnin yhteydessä. VAROITUS - Älä käytä suodatinkasetteja enää sen jälkeen, kun ne on otettu pois koneesta. Erityiset turvallisuusohjeet mallille ASR 35 L ACP: Varoituskilpi pölyluokan L koneille: Laite soveltuu lievästi terveydelle haitallisten aineiden imurointiin. Laite ei sovellu sellaiseen imurointiin, jolla vähennetään puupölyä hengitysilmasta. Määrätyistä materiaaleista, kuten lyijypitoinen maalipinta, jotkut puulajit, mineraalit ja metallit, syntyvä pöly voi olla terveydelle haitallista. Pölyn koskettaminen tai hengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia käyttäjälle tai läheisyydessä oleville ihmisille. Määrättyjen pölytyyppien, kuten tammi- tai pyökkipöly, katsotaan aiheuttavan syöpää, erityisesti puunkäsittelyssä käytettävien lisäaineiden yhteydessä (kromaatti, puunsuoja-aineet). Katso sivua 3. 1 Imutehon säädin * 2 Kiertokytkin Päälle/Pois/Automatiikka/ AutoClean 3 Ilmavirtauksen merkkivalo 4 Pistorasia sähkötyökalulle 5 Kiertokytkin imuletkun halkaisijan valintaan * 6 PE-suodatinpussi * 7 Kangassuodatinpussi * 8Yläosa 9Lukitsin 10 Säiliö 11 Johtopidin (käännä taakse ja ripusta siihen verkkoliitäntäjohto) 12 Sulkutulppa (vain malleille ASR 35 M ACP,

13 Imuaukko 14 Salpa (kannen avaamiseen suodatinkasetin vaihtoa varten)

15 Lukitusnuppi 16 Moottorin suojasuodatin 17 Suodatinkasetti (IFA C mukaan)

• riippuu varustuksesta / ei kuulu toimituksen sisältöön Vertaa ennen käyttöönottoa, että tyyppikilvessä ilmoitettu verkkojännite ja verkkotaajuus vastaavat paikallisen sähköverkon arvoja.

6.1 Sulkutulpan kiinnitys (vain malleille

ASR 35 M ACP, ASR 35 H ACP) Kiinnitä sulkutulpan (12) ketju imuaukon (13) reikään.

6.2 Kangassuodatinpussin asentaminen

Sallittu pölyluokkien L ja M laitteissa (vähäpölyiseen hävittämiseen) Suosittelemme kuitusuodatinpussien käyttöä: - Käyttötarkoituksissa, joissa muodostuu pieniä määriä hienopölyä (esim. maali- ja lakkapintojen hionta ja karhennus, lyhyet poraukset pienillä halkaisijoilla < 10 mm, jne.). - Koneita käytettäessä, kuten esim. yläjyrsimet, höyläkoneet, pienet hiomakoneet, jne. Kuitu- tai paperisuodatinpusseja käytettäessä ei tarvita suodattimen puhdistustoimintoa. Kytke laite pois päältä, vedä verkkopistoke irti pistorasiasta, avaa lukitsimet (9). Ota yläosa (8) irti säiliöstä (10). Laita imuaukon sisällä oleva punainen kääntöluisti sellaiseen asentoon, että siinä oleva "kolmio"-merkintä osoittaa ylöspäin. (Paina kääntämistä varten hieman imuletkun suuntaan, vedä kääntämisen jälkeen jälleen takaisinpäin). Ota uuden kangassuodatinpussin laipasta kiinni. Työnnä se ensin alhaalta imuliitännän yli ja sen jälkeen ylhäältä lukitusnokan yli. Aseta yläosa takaisin säiliön päälle, sulje lukitsimet.

6.3 PE-suodatinpussin asentaminen

Tarvitaan ehdottomasti pölyluokan H laitteissa (pölyttömään hävittämiseen) Sallittu pölyluokkien L ja M laitteissa. Suosittelemme PE-suodatinpussien käyttöä: - Käyttötarkoituksissa, joissa muodostuu suuria määriä hienopölyä (esim. rapattujen pintojen aukijyrsiminen, lattioiden karhennus ja hionta, jne.). - Koneita käytettäessä, kuten esim. saneerausjyrsimet, saneeraushiomakoneet, levyjen hiomakoneet, urajyrsimet, jne. Kun käytetään PE-suodatinpusseja, pitää asianomaisia materiaaleja käsiteltäessä (katso suositus) kytkeä päälle suodattimen puhdistustoiminto (toiminto AR / IR). Kytke laite pois päältä, vedä verkkopistoke irti pistorasiasta, avaa lukitsimet (9). Ota yläosa (8) irti säiliöstä (10). Laita imuaukon sisällä oleva punainen kääntöluisti sellaiseen asentoon, että siinä oleva "ympyrä"-merkintä osoittaa ylöspäin. (Paina kääntämistä varten hieman imuletkun suuntaan, vedä kääntämisen jälkeen jälleen takaisinpäin). Ota PE-suodatinpussin (6) laipasta kiinni. Ohjaa sen aukko ensin imuaukon (8) alaosassa olevan lukitusnokan ylitse ja työnnä sitten vasteeseen asti imuaukon päälle. Levitä PE-suodatinpussi (6) tasaisesti säiliön pohjalle. Aseta PE-suodatinpussin reunat säiliön reunan päälle siten, että PE-suodatinpussi kiinnittyy kauttaaltaan päälle sijoitettuun yläosaan (5).

7.1 Päälle-/poiskytkentä, automatiikka, ACP

Valitse haluamasi käyttötapa kytkimellä (2): Asento "0":

• Imuri on kytkettynä pois päältä Asento "I":

• Imuri on päälle kytkettynä

• APC* on kytkettynä pois päältä Asento "IR":

• Imuri on päälle kytkettynä

• APC* on päälle kytkettynä Asento "AR":

• Päälle-/poiskytkentäautomatiikka: Pistorasiaan (4) liitetty sähkölaite kytkee imurin päälle tai pois (Huomautus: Kun sähkölaite on kytkenyt imurin pois päältä, se toimii vielä noin 10 sekunnin ajan. Siten estetään pölyn jääminen letkuun.)

• APC* on päälle kytkettynä

• ACP (automaattinen ravistustoiminto): Suodattimen automaattinen puhdistaminen päällekytkennän yhteydessä ja kun määritetty alipainearvo on saavutettu. Tämä takaa aina suodattimen läpäisevyyden ilman työskentelyn keskeyttämistä.

Pistorasia (4) on tarkoitettu vain sähkölaitteen liitäntään. Suurimman sallitun virranoton (imuri ja liitetty laite) summa ei saa ylittää arvoa I max (ks. taulukko, sivu 2). Huomio! Sähkölaitteen täytyy olla pistorasiaan kytkettäessä pois päältä. Kun verkkopistoke

on kytketty pistorasiaan, se on aina jännitteinen kytkimen asennosta riippumatta. Kun kytkin (2) on asennossa "0", pistorasiaa voidaan käyttää jatkojohdolle (esimerkiksi valaisinta varten). Kun kytkin (2) on asennossa "AR", pistorasiaan (4) liitetty sähkölaite kytkee imurin päälle tai pois.

ACP) Imutehon säätimellä (1) voit säätää moottorin kierrosluvun ja sen myötä imutehoa portaattomasti työolosuhteiden mukaan.

7.4 Ilmavirtauksen merkkivalo

Kun säiliö on täynnä ja/tai imuletku on tukkeutunut, ilmavirtauksen merkkivalo (3) syttyy. Malleissa ASR 35 M ACP ja ASR 35 H ACP kuuluu lisäksi äänimerkki.

7.5 Kiertokytkin imuletkun halkaisijan säätöön

ACP) Aseta kiertokytkimellä (5) asennetun imuletkun halkaisija. Ilmavirtausta valvotaan, kun kytkin (2) on asennossa "AR" tai "IR". Määritetyn ilmavirtausarvon alittuessa suodatinkasetit (17) ravistetaan automaattisesti puhtaaksi imutehoa heikentämättä. Jos arvo pysyy edelleen liian alhaisena, ilmavirtauksen merkkivalo syttyy ja kytkinasennossa "AR" kuuluu lisäksi merkkiääni. Se ilmoittaa, että säiliö täytyy tyhjentää, tai kangassuodatinpussi (7) tai PE-suodatinpussi (6) täytyy vaihtaa. Ø 35 mm => 70 m³/h Ø 27 mm => 40 m³/h Ø 19 mm => 20 m³/h Huomautus: Imuletkun halkaisijan ollessa 19 mm tai sitä pienempi ja epäedullisissa virtausolosuhteissa, voi ilmavirtauksen merkkivalo (3) vilkkua ja kuulua merkkiääni, vaikka kangassuodatinpussia ei tarvitsekaan vielä tyhjentää. Vedä tässä tapauksessa letku suoraksi ja puhdista se. Huomautus: Jos pölyä tuottavan laitteen vuoksi (esimerkiksi laitteen imukanavan halkaisija pieni, mutta imuletkun halkaisija suuri) kiertokytkin (5) pitää säätää pienemmälle arvolle, tällöin ei voida taata pölyn tehokasta virtausta imuletkussa. Jokaisen työvaiheen jälkeen imuletku pitää irrottaa pölyä tuottavasta laitteesta, jotta letku voidaan imuroida puhtaaksi.

Imuroi ainoastaan kuivalla suodattimella, laitteella ja lisätarvikkeilla. Kosteana pöly voi tarttua kiinni ja kuorettua. Käytä kangassuodatinpussia (7) tai PE- suodatinpussia (6) aina yhdessä suodatinkasettien (17) kanssa.

Älä missään tapauksessa käytä laitetta ilman asennettuja suodatinkasetteja (17). Laite voi rikkoutua. Lisäksi vettä voi valua ulos. Kangassuodatinpussia (7) tai PE-suodatinpussia (6) voidaan käyttää. Suodatinkasetit (17) soveltuvat märkäimurointiin. Poista kuivamateriaali ennen märkäimurointia. Siten vältät voimakkaan likaantumisen ja kuorettumisen. Integroitu vesianturi kytkee moottorin pois päältä, kun säiliö on tullut täyteen. Tyhjennä laite. Jos laitetta ei kytketä pois päältä, uudelleenkäynnistyssuoja jää edelleen aktivoiduksi. Laite on uudelleen käyttövalmis vasta sen jälkeen, kun se on kytketty pois päältä ja käynnistetty uudelleen. Poispäältäkytkemisen jälkeen letkusta voi virrata jonkin verran vettä takaisin. Ennen tyhjentämistä vedä ensin imuletku pois nesteestä. Käytä myöhemmin tehtävässä kuivaimuroinnissa kuivaa suodatinta. Vaihdettaessa usein kuiva- ja märkäimuroinnin kesken suosittelemme käyttämään toista (vaihto-) suodatinta (ensisijaisesti suodatinkasetteja polyesteristä). Anna suodattimen, säiliön ja lisätarvikkeiden kuivua, jotta pöly ei takerru kosteisiin osiin.

8.3 Erityisesti malleja ASR 35 M ACP,

ASR 35 H ACP koskeva ohje Käyttö teollisuusimurina (IS): Aseta kytkin (2) asentoon "AR". Säädä kiertokytkin (5) koolle Ø 35 mm. Jos virtausarvo alittuu, ilmavirtauksen merkkivalo syttyy. Se ilmoittaa, että säiliö täytyy tyhjentää tai kangassuodatinpussi (7) tai PE-suodatinpussi (6) pitää vaihtaa. Käyttö pölynerottimena (ENT): Pölynerottimen saa yhdistää vain yhteen ainoaan pölynlähteeseen. Aseta kytkin (2) asentoon "AR". Aseta kiertokytkimellä (5) asennetun imuletkun halkaisija. Yksityiskohtaiset tiedot, katso luku 7.5. Liitä pois päältä kytketty sähkölaite pistorasiaan (4). Katso luku 7.2. Määritetyn ilmavirtausarvon alittuessa suodatinkasetit (17) ravistetaan automaattisesti puhtaaksi imutehoa heikentämättä. Jos arvo pysyy edelleen liian alhaisena, ilmavirtauksen merkkivalo syttyy ja laite antaa lisäksi merkkiäänen. Se ilmoittaa, että säiliö täytyy tyhjentää tai kangassuodatinpussi (7) tai PE-suodatinpussi (6) pitää vaihtaa.

Jätä mallissa ASR 35 L ACP letku laitteeseen kiinni, jotta pölyä ei pääse tahattomasti ulos. Mallit ASR 35 M ACP ja ASR 35 H ACP: Sulje imuaukko (13) sulkutulpalla (12), kytke letkunpäät yhteen, jotta pölyä ei pääse ulos.

Laita imuletku imurin ympärille. Laita lisätarvikkeet sopivaan muovipussiin ja sulje se. Ripusta verkkoliitäntäjohto johtopitimeen (11). Yläosan (8) täytyy olla pitävästi kiinni säiliössä (10) - tarkista, että lukitsimet (9) ovat kiinni.

9.1 Yleiset puhdistusohjeet

Puhdista säiliö ja lisätarvikkeet vedellä. Pyyhi yläosa (8) puhtaaksi kostealla liinalla. Huomio! Tämä laite sisältää terveydelle haitallista pölyä. Tyhjennyksen ja huollon, mukaan lukien pölynkeruusäiliön poistamisen, saavat suorittaa vain ammattihenkilöt, joilla on yllään vastaavat suojavarusteet. Säiliön tyhjentäminen Sallittu vain sellaisten pölylaatujen yhteydessä, joiden työperäisen altistuksen raja-arvot > 1mg/m

(ASR 35 L ACP) - Irrota pistotulppa verkosta. - Avaa lukitsimet (9). Ota yläosa (8) irti säiliöstä (10). - Tyhjennä säiliö. Kangassuodatinpussin hävittäminen (pölytön hävittäminen) - Irrota pistotulppa verkosta. - Käytä hengityssuojainta. - Avaa lukitsimet (9). Ota yläosa (8) irti säiliöstä (10). - Vedä kangassuodatinpussi (7) varovasti irti imuaukosta (13) taaksepäin. Sulje kangassuodatinpussin laippa kääntämällä kansi päälle. - Hävitä imuroitu materiaali lakimääräysten mukaan. - Sijoita uusi kangassuodatinpussi paikalleen (ks. luku 6.2). PE-suodatinpussin hävittäminen (pölytön hävittäminen) - Liitä verkkopistoke verkkoon. - Kytke imuri päälle ja ravista suodatin: Aseta kytkin (2) asentoon "IR". - Imurin kytkeminen pois päältä: Aseta kytkin (2) asentoon "0". - Käytä hengityssuojainta. - ASR 35 M ACP, ASR 35 H ACP: Ota imuletku irti, sulje imuaukko (13) sulkutulpalla (12). - Avaa lukitsimet (9). Ota yläosa (8) irti säiliöstä (10). Ennen kuin poistat yläosan, aseta kytkin (2) asentoon "I", jotta mahdollisesti variseva pöly saadaan imuroitua pois. - Vedä PE-suodatinpussi (6) varovasti irti imuaukosta (13) taaksepäin. Sulje PE- suodatinpussin laippa kääntämällä kansi päälle. - Hävitä imuroitu materiaali lakimääräysten mukaan. - Sijoita uusi PE-suodatinpussi paikalleen (ks. luku 6.3).

9.2 Erikoispuhdistusohjeita malleille

ASR 35 M ACP ja ASR 35 H ACP Luokkien M / H koneissa ulkopinta täytyy puhdistaa imuroimalla ja pyyhkimällä tai käsitellä tiivistävillä/ eristävillä aineilla, ennen kuin kone otetaan pois vaaralliselta alueelta. Kaikkia koneen osia tulee pitää saastuneina, kun ne tuotu pois vaaralliselta alueelta, ja niitä tulee käsitellä soveltuvalla tavalla, jotta pölyä ei pääse leviämään ympäristöön. Huolto- ja korjaustöiden yhteydessä kaikki saastuneet esineet, joita ei pystytä puhdistamaan tyydyttävästi, täytyy hävittää. Sellaiset esineet täytyy toimittaa hävitettäväksi tiiviissä pusseissa kyseessä olevan jätteen hävittämistä koskevien määräysten mukaan.

Ennen kuin aloitat tekemään huoltotöitä, kytke laite pois päältä ja vedä verkkopistoke irti pistorasiasta. Varmista verkkopistoke tahattomalta uudelleen liittämiseltä verkkoon. Puhdista laite (katso luku 9.). Käyttäjän tekemässä huollossa imuri täytyy purkaa, puhdistaa ja huoltaa ohjeen mukaisesti, ilman että huoltohenkilökunnalle ja muille ihmisille aiheutetaan vaaraa. Varotoimenpiteet Soveltuviin varotoimenpiteisiin kuuluvat puhdistus ennen purkamista, paikallisen suodatetun koneellisen tuuletuksen järjestäminen paikassa, jossa imuri puretaan, huoltoalueen puhdistus ja sopiva henkilökohtainen suojavarustus.

10.2 Imutehon heikkeneminen

Imutehon heiketessä tee seuraavat toimenpiteet:

1. Puhdista suodatinkasetit kytkemällä

sähkömagneettinen ravistaja päälle (aseta kytkin (2) asentoon "IR").

2. Tyhjennä säiliö tai vaihda kangassuodatinpussi

10.3 Suodatinkasettien (17) vaihtaminen

Ravistele suodatinkasetit (17) ennen suodattimen vaihtoa vielä kertaalleen kytkemällä sähkömagneettinen ravistaja päälle (aseta kytkin (2) asentoon "IR"). Käännä kolikolla tai vastaavalla esineellä lukitusnuppia (15) salvassa (14) 90° verran myötäpäivään ja paina salpaa (14) taaksepäin. Käännä kansi auki ja ota suodatinkasetit (17) yläkautta pois. Sulje irrotetut suodatinkasetit välittömästi pölytiiviiseen muovipussiin ja hävitä määräysten mukaisesti. Laita uudet suodatinkasetit paikoilleen, huolehdi tässä yhteydessä siitä, että suodattimet ovat kunnolla ja tukevasti paikoillaan.

10.4 Moottorin suojasuodatin

Tarkista moottorin suojasuodatin säännöllisesti. Jos moottorin suojasuodatin (16) on likainen, se on merkki viallisista suodatinkaseteista (17): - Vaihda suodatinkasetit (17). - Vaihda moottorin suojasuodatin (16) tai pese se juoksevalla vedellä, kuivaa ja laita takaisin paikalleen.

HUOMIO - Puhdista vesianturi säännöllisesti ja tarkasta se vaurioiden varalta.

10.6 Tekninen tarkastus malleille

ASR 35 M ACP ja ASR 35 H ACP Valmistajan tai opastuksen saaneen henkilön tulee suorittaa pölytekninen tarkastus vähintään kerran vuodessa, esimerkiksi suodattimen vauriottomuus, laitteen tiiviys ja valvontalaitteen toiminta. Käyttäjän tekemässä huollossa imuri täytyy purkaa, puhdistaa ja huoltaa ohjeen mukaisesti, ilman että huoltohenkilökunnalle ja muille ihmisille aiheutetaan vaaraa. Varotoimenpiteet Soveltuviin varotoimenpiteisiin kuuluvat puhdistus ennen purkamista, paikallisen suodatetun koneellisen tuuletuksen järjestäminen paikassa, jossa imuri puretaan, huoltoalueen puhdistus ja sopiva henkilökohtainen suojavarustus. Huolto- ja korjaustöiden yhteydessä kaikki saastuneet esineet, joita ei pystytä puhdistamaan tyydyttävästi, täytyy hävittää. Sellaiset esineet täytyy toimittaa hävitettäväksi tiiviissä pusseissa kyseessä olevan jätteen hävittämistä koskevien määräysten mukaan. HUOMAUTUS: Luokan H imureille pitää vielä lisäksi tehdä vuosittainen imurin tehon tarkastus. Jos ilmavirtauksen merkkivalo (3) syttyy tai laite antaa äänimerkin (vain malleissa ASR 35 M ACP, ASR 35 H ACP), tämä on merkki siitä, että kangassuodatinpussi täytyy tyhjentää. Imutehon heikkeneminen: Noudata luvussa Puhdistus annettuja ohjeita.

• Suodatinkasetit (17) likaisia? - puhdista.

• Kangassuodatinpussi (7) täynnä? - vaihda.

• PE-suodatinpussi (6) täynnä? - vaihda.

• Säiliö (10) täynnä? - tyhjennä.

• Moottorin suojasuodatin (16) tukkeutunut? - katso luku 10..

• Suulake, putki tai letku tukossa? - puhdista. Laite ei käynnisty:

• Pistoke pistorasiassa?

• Sähköverkossa ei ole jännitettä?

• Verkkojohto kunnossa?

• Laitteen kansi kunnolla kiinni?

• Vesianturi on kytkeytynyt pois päältä? - tyhjennä säiliö; kytke pois päältä ja sen jälkeen uudelleen päälle.

• Kytkin (2) asennossa "AR"? - aseta asentoon "I" tai "IR". Katso luku 7.1.

• Sähkölaite ei kytke imuria päälle tai pois, vaikka kytkin (2) on asennossa "AR". - liitä sähkölaite pistorasiaan (4). Pölyä säiliössä kangassuodatinpussia käytettäessä:

• Kiertokytkin väärässä asennossa. Katso luku 6.2. PE-suodatinpussi imetään suodatinkasetteihin (17):

• Kiertokytkin väärässä asennossa. Katso luku 6.3. PE-suodatinpussi imetään suodatinkasetteihin (17):

• Kiertokytkin väärässä asennossa. Katso luku 6.3. Älä tee mitään toimenpiteitä laitteessa. Käänny valtuutetun korjaamon tai Metabo-huollon puoleen (katso luku 13. Korjaus)

Käytä ainoastaan alkuperäisiä Metabon lisävarusteita. Mikäli tarvitset lisätarvikkeita, käänny myyjäsi puoleen. Katso sivu 4. 19 Kangassuodatinpussit (luokkien L ja M laitteille) 5 kpl = 1 sarja 20 PE-suodatinpussit (luokkien L, M ja H laitteille) 5 kpl = 1 sarja 21 Suodatinkasetit paperia (luokkien L ja M laitteille) 2 kpl = 1 sarja 22 Suodatinkasetit polyesteriä (luokkien L ja M laitteille) 2 kpl = 1 sarja 23 Hienosuodatinkasetit polyesteriä (luokkien L ja M laitteille) 2 kpl = 1 sarja 24 HEPA-suodatinkasetit (luokan H laitteille) 2 kpl = 1 sarja 25 Moottorin suojasuodatin (1 kpl). Tilattava 2 kpl. 26 Kuljetussanka 27 Kaapelipidikkeet (10 kpl) 28 Imuletku 29 Imuputket (2 kpl) 30 Välikappale 31 Imusuulake 32 Lattiasuulake (metalliversio) 33 Yleissuulake 34 Yleisharja 35 Sohvaharja 36 Rakosuulake 37 Kumisuulake 38 Lattiasuulakesarja (lattiaimurointiosalla ja märkäimurointiosalla) 39 Monitoimisuulake 40 Sähkötyökalujen imurointisarja

11. Häiriöiden korjaus

12. LisävarusteetSUOMIfi

41 Imuletku 42 Imuletku (antistaattinen) 43 Liitinkappale Laitteiden korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset! Käytä ainoastaan alkuperäisiä Metabo-varaosia. Jos Metabo-sähkötyökalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com. Varaosaluettelot voit ladata osoitteesta www.metabo.com. Metabo-pakkaukset ovat 100 %:sti kierrätyskelpoisia. Käytöstä poistetut laitteet ja tarvikkeet sisältävät paljon arvokkaita raaka-aineita ja muoveja, jotka niin ikään voidaan ohjata kierrätysprosessiin. Tämä käyttöopas on painettu ilman klooria valkaistulle paperille. Vain EU-maille: Älä hävitä laitteita kotitalousjätteiden mukana! Käytöstä poistetut laitteet on kerättävä erikseen talteen ja toimitettava ympäristöä säästävään kierrätykseen sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2002/96/EY ja paikallisten lakimääräysten mukaisesti. Selitykset sivulla 2 annetuille tiedoille. Pidätämme oikeuden tehdä teknisen kehityksen vaatimia muutoksia. K =pölyluokka. Standardin EN 60335-2-69 mukaan. A=ulkomitat U=verkkojännite F =verkkotaajuus A =virranotto N =verkkoliitäntäjohto

l/s1 =maks. ilmavirtaus (letkussa)

l/s2 =maks. ilmavirtaus (suulakkeessa)

max1 =maks. virtausmäärä (letkussa)

max2 =maks. virtausmäärä (puhaltimessa) V = maks. säiliötilavuus m =paino (ilman verkkojohtoa) Tyypillinen A-painotettu äänitaso:

=äänentehotaso Käytössä melutaso voi ylittää 80 dB(A). Käytä kuulosuojaimia! Mittausarvot ilmoitettu EN 60704 mukaan. ~ Vaihtovirta Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).

14. Ympäristönsuojelu
