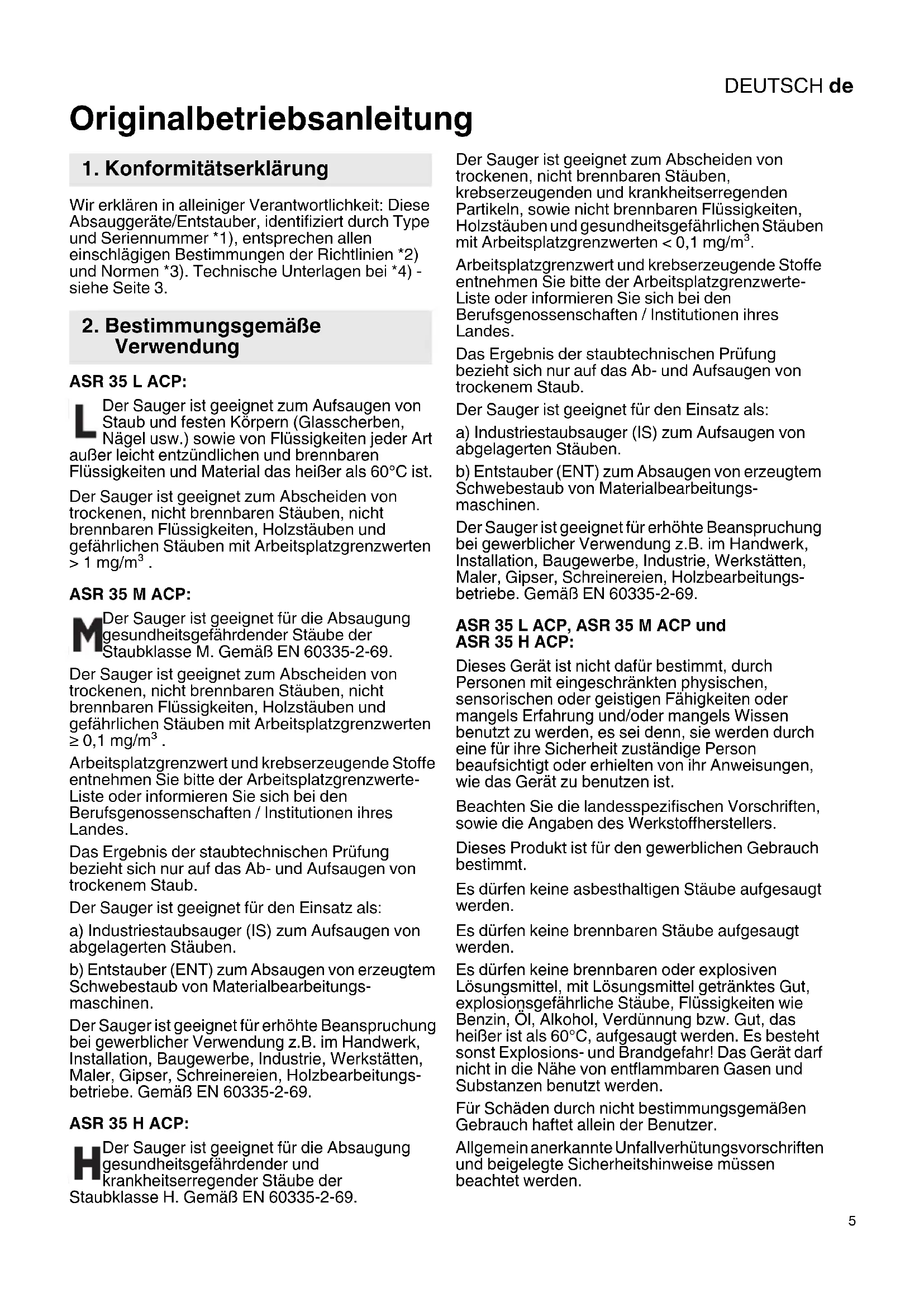

Originalbetriebsanleitung

1. Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit: Diese Absauggeräte/Entstauber, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Technische Unterlagen bei *4) - siehe Seite 3.

2. Bestimmungsgemäße Verwendung

ASR 35 L ACP:

L Der Sauger ist geeignet zum Aufsaugen von Staub und festen Körpern (Glasscherben, Nägel usw.) sowie von Flüssigkeiten jeder Art außer leicht entzündlichen und brennbaren Flüssigkeiten und Material das heißer als 60°C ist.

Der Sauger ist geeignet zum Abscheiden von trockenen, nicht brennbaren Stäuben, nicht brennbaren Flüssigkeiten, Holzstäuben und gefährlichen Stäuben mit Arbeitsplatzgrenzwerten >1 mg/m³.

ASR 35 M ACP:

M Der Sauger ist geeignet für die Absaugung gesundheitsgefährdender Stäube der Staubklasse M. Gemäß EN 60335-2-69.

Der Sauger ist geeignet zum Abscheiden von trockenen, nicht brennbaren Stäuben, nicht brennbaren Flüssigkeiten, Holzstäuben und gefährlichen Stäuben mit Arbeitsplatzgrenzwerten ≥ 0,1 mg/m ^3 .

Arbeitsplatzgrenzwert und krebserzeugende Stoffe entnehmen Sie bitte der Arbeitsplatzgrenzwerte-Liste oder informieren Sie sich bei den Berufsgenossenschaften / Institutionen ihres Landes.

Das Ergebnis der staubtechnischen Prüfung bezieht sich nur auf das Ab- und Aufsaugen von trockenem Staub.

Der Sauger ist geeignet für den Einsatz als:

a) Industriestaubsauger (IS) zum Aufsaugen von abgelagerten Stäuben.

b) Entstauber (ENT) zum Absaugen von erzeugtem Schwebestaub von Materialbearbeitungsmaschinen.

Der Sauger ist geeignet für erhöhte Beanspruchung bei gewerblicher Verwendung z.B. im Handwerk, Installation, Baugewerbe, Industrie, Werkstätten, Maler, Gipser, Schreinereien, Holzbearbeitungs-betriebe. Gemäß EN 60335-2-69.

ASR 35 H ACP:

H Der Sauger ist geeignet für die Absaugung gesundheitsgefährdender und krankheitserregender Stäube der Staubklasse H. Gemäß EN 60335-2-69.

Der Sauger ist geeignet zum Abscheiden von trockenen, nicht brennbaren Stäuben, krebserzeugenden und krankheitserregenden Partikeln, sowie nicht brennbaren Flüssigkeiten, Holzstäuben und gesundheitsgefährlichen Stäuben mit Arbeitsplatzgrenzwerten < 0,1 mg/m³.

Arbeitsplatzgrenzwert und krebserzeugende Stoffe entnehmen Sie bitte der Arbeitsplatzgrenzwerte-Liste oder informieren Sie sich bei den Berufsgenossenschaften / Institutionen ihres Landes.

Das Ergebnis der staubtechnischen Prüfung bezieht sich nur auf das Ab- und Aufsaugen von trockenem Staub.

Der Sauger ist geeignet für den Einsatz als:

a) Industriestaubsauger (IS) zum Aufsaugen von abgelagerten Stäuben.

b) Entstauber (ENT) zum Absaugen von erzeugtem Schwebestaub von Materialbearbeitungsmaschinen.

Der Sauger ist geeignet für erhöhte Beanspruchung bei gewerblicher Verwendung z.B. im Handwerk, Installation, Baugewerbe, Industrie, Werkstätten, Maler, Gipser, Schreinereien, Holzbearbeitungsbetriebe. Gemäß EN 60335-2-69.

ASR 35 L ACP, ASR 35 M ACP und ASR 35 H ACP:

Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Beachten Sie die landesspezifischen Vorschriften, sowie die Angaben des Werkstoffherstellers.

Dieses Produkt ist für den gewerblichen Gebrauch bestimmt.

Es dürfen keine asbesthaltigen Stäube aufgesaugt werden.

Es dürfen keine brennbaren Stäube aufgesaugt werden.

Es dürfen keine brennbaren oder explosiven Lösungsmittel, mit Lösungsmittel getränktes Gut, explosionsgefährliche Stäube, Flüssigkeiten wie Benzin, Öl, Alkohol, Verdünnung bzw. Gut, das heißer ist als 60°C, aufgesaugt werden. Es besteht sonst Explosions- und Brandgefahr! Das Gerät darf nicht in die Nähe von entflammbaren Gasen und Substanzen benutzt werden.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

Lesen Sie vor der Benutzung des Geräts die beiliegenden Sicherheitshinweise und die Gebrauchsanleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Gerät nur zusammen mit diesen Dokumenten weiter.

Vor dem Gebrauch müssen die Benutzer mit Informationen, Anweisungen und Schulungen für den Gebrauch des Gerätes und der Substanzen, für die es benutzt werden soll, einschließlich des sicheren Verfahrens der Beseitigung des aufgenommenen Materials, versorgt werden.

4. Spezielle Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekennzeichneten

Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Geräts!

Niemals Kindern die Benutzung des Gerätes gestatten.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Achtung! Nur das dem Gerät beiliegende oder das in der Gebrauchsanleitung festgelegte Zubehör verwenden. Die Verwendung anderen Zubehörs kann die Sicherheit beeinträchtigen.

Andere Arbeiten als hier beschrieben, dürfen nicht ausgeführt werden.

Bei Zweckentfremdung, unsachgemäßer Bedienung oder nicht fachgerechter Reparatur, wird keine Haftung für eventuelle Schäden übernommen.

Bei Nichtgebrauch des Gerätes, Schlauch am Gerät belassen, um zu verhindern, dass Staub unbeabsichtigt austritt. Bei ASR 35 M ACP, ASR 35 H ACP die Saugöffnung (13) mit Verschlusstopfen (12) verschließen, die Schlauchenden zusammenstecken, damit kein Staub austritt.

Geräte einschließlich Zubehör nicht in Betrieb nehmen wenn:

• Gerät erkennbare Schäden (Risse/Brüche) aufweist,
• die Netzanschlussleitung defekt ist, oder Rissbildung bzw. Alterung aufweist,
• Verdacht auf einen unsichtbaren Defekt (nach einem Sturz) besteht.
  Düse, Schlauch oder Rohr nicht auf Menschen oder Tiere richten.

WARNUNG - Bei Austritt von Schaum oder Wasser sofort schalten. Behälter und ggf. tenfilter entleeren.

Nie auf das Gerät steigen oder sitzen.

Anschlussleitung und Schlauch immer so verlegen, dass keine Stolpergefahr besteht.

Anschlussleitung nicht über scharfe Kanten ziehen, knicken oder einklemmen.

Wenn die Anschlussleitung des Gerätes beschädigt wird, muss sie durch eine besondere

Anschlussleitung ersetzt werden. Siehe Kapitel Reparatur.

Nur an eine Steckdose mit Schutzkontakt anschließen.

Keine beschädigte Verlängerungsleitung verwenden.

Netzstecker nie mit nassen Händen einstecken oder abziehen.

Nur am Netzstecker, nie an der Leitung ziehen.

WARNUNG - Die Steckdose am Gerät darf nur für die in der Gebrauchsanleitung festgelegten Zwecke verwendet werden.

Gerät nicht unbeaufsichtigt lassen. Bei längerer Arbeitsunterbrechung Netzstecker ziehen.

Der Sauger darf im Freien nicht unter nassen Bedingungen verwendet oder aufbewahrt werden.

ACHTUNG - Diese Maschine darf nur in Innenräumen aufbewahrt werden.

Säure, Azeton und Lösungsmittel können Geräteteile anätzen.

Vor jeder Wartung, dem Reinigen des Gerätes und nach jedem Gebrauch das Gerät ausschalten und Netzstecker ziehen.

Dampfstrahlgeräte und Hochdruckreiniger dürfen zur Reinigung des Saugers nicht verwendet werden.

Das Deckelinnere ist immer trocken zu halten.

Verkeimung durch langfristig nicht erfolgte Reinigung, speziell beim Einsatz in lebensmittelverarbeitenden Betrieben: Immer sofort

nach Gebrauch das Gerät reinigen und desinfizieren.

Gerät nie bei Regen oder Gewitter im Freien öffnen.

Gerät bei tiefen Temperaturen nicht im Freien benutzen.

Das Gerät darf nicht in explosionsgefährdeten Räumen betrieben werden.

Auf sicheren Stand des Saugers achten.

Es muss eine ausreichende Luftwechselrate L in dem Raum vorhanden sein, wenn die Abluft in den Raum zurückgeht. Beachten Sie Ihre nationale Bestimmung.

Achtung! Dieses Gerät enthält gesundheitsschädlichen Staub. Leerungs- und Wartungsvorgänge, einschließlich der Beseitigung der Staubsammelbehälter, dürfen nur von Fachleuten durchgeführt werden, die entsprechende Schutzausrüstung tragen.

⚠ Warning vor allgemeiner Gefahr!

Vorsicht! Benutzen Sie das Gerät nicht, ohne die Gebrauchsanleitung gelesen zu haben!

WARNUNG - Bedienungspersonen müssen angemessen in den Gebrauch dieser Sauger unterwiesen werden.

Spezielle Sicherheitshinweise für ASR 35 M ACP:

Warnschild für Maschinen der Staubklasse M:

M ! i M

Bei Leerungs- und Wartungsvorgängen beachten: Das Gerät vor dem Öffnen reinigen. Tragen sie eine Staubmaske. Vermeiden Sie, dass unbeteiligte Personen mit Staub belastet werden. Für örtliche gefilterte Zwangsentlüftung sorgen. Anschließend den Wartungsbereich reinigen. Nicht ohne das vollständige Filtrationssystem betreiben. (Filterkassetten und PE- Entsorgungsbeutel).

Die Prüfung nach EN 60335 Teil 1 und 69 ergab, dass die sicherheitstechnischen Anforderungen in Bezug auf die elektrische Sicherheit auch beim Aufsaugen eines Wasser-Luft-Gemisches erfüllt sind.

Spezielle Sicherheitshinweise für ASR 35 H ACP:

Warnschild für Maschinen der Staubklasse H:

ACHTUNG: Dieses Gerei schließlich gesundheitschaßlichen Staat, Leistungs- und Währungsgängen, einschließlich der Bestätigung zur Bestammellblätter, durchs zum Passchinen durchgeführt werden, die entsprechende Schumbarisatz ung tragen. Nicht ohne die vollständige fikrationssystem beteilten.

ACHTUNG: Dieses Gerät enthält gesundheitsschädlichen Staub. Leerungs- und Wartungsvorgänge einschließlich der Beseitigung der Staubsammelbehälter dürfen nur von Fachleuten durchgeführt werden, die entsprechende Schutzausrüstung tragen. Nicht. ohne das vollständige Filtrationssystem betreiben.

Bei Leerungs- und Wartungsvorgängen beachten: Das Gerät vor dem Öffnen reinigen. Tragen sie eine Staubmaske. Vermeiden Sie, dass unbeteiligte Personen mit Staub belastet werden. Für örtliche gefilterte Zwangsentlüftung sorgen. Anschließend den Wartungsbereich reinigen. Nicht ohne das vollständige Filtrationssystem betreiben. (Filterkassetten und PE- Entsorgungsbeutel).

Die Prüfung nach EN 60335 Teil 1 und 69 ergab, dass die sicherheitstechnischen Anforderungen in Bezug auf die elektrische Sicherheit auch beim Aufsaugen eines Wasser-Luft-Gemisches erfüllt sind.

WARNUNG - Filterkassetten nach Entnahme aus der Maschine nicht mehr benutzen.

Spezielle Sicherheitshinweise für ASR 35 L ACP:

Warnschild für Maschinen der Staubklasse L:

L ! i L

Das Gerät ist geeignet zum Absaugen leicht gesundheitsgefährdender Stoffe. Das Gerät ist nicht geeignet zur Reduzierung von Holzstaub in der Atemluft.

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der

Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel).

5. Überblick

Siehe Seite 3.

1 Saugleistungsregler *
2 Drehschalter Ein/Aus/Automatik/ACP
3 Volumenstrom-Kontrollanzeige
4 Steckdose für Elektrowerkzeug
5 Drehschalter zur Wahl des Absaugschlauch-Durchmessers *

6 PE-Entsorgungsbeutel *

7 Vlies-Filterbeutel *

8 O b e r t e i l

9 R a s t v e r s c h l u s s

10 Behälter

11 Kabelhalter (nach hinten klappen und die Netzanschlussleitung daran aufhängen)

12 Verschlusstopfen (nur für ASR 35 M ACP, ASR 35 H ACP) *

13 Saugöffnung

14 Riegel (zum Öffnen der Haube für Filterkassetten-Wechsel)

15 Verriegelungsknopf

16 Motorschutzfilter

17 Filterkassette (nach IFA C)

* ausstattungsabhängig / nicht im Lieferumfang enthalten

6. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

6.1 Verschlusstopfen befestigen (nur bei ASR 35 M ACP, ASR 35 H ACP)

Die Kette des Verschlusstopfens (12) in der Bohrung der Saugöffnung (13) einhängen.

6.2 Vlies-Filterbeutel einsetzen

Zulässig bei Geräten der Staubklasse L und M (zur staubarmen Entsorgung)

Wir empfehlen die Verwendung von Vlies-Filterbeuteln bei:

• Anwendungen, wo kleine Mengen von Feinstaub entstehen (z.B. An- und Abschleifen von Farb- und Lackbeschichtungen, Absaugen von kurzen Bohrarbeiten mit geringen Durchmessern < 10 mm, etc.).
• Einsatz von Maschinen, wie z.B.: Oberfräsen, Hobelmaschinen, kleinen Schleifmaschinen, etc. Bei Verwendung eines Vlies-/Papierfilterbeutels ist die Filterabreinigung ohne Funktion.

Gerät ausschalten, Netzstecker ziehen, Rastverschlüsse (9) öffnen. Oberteil (8) vom Behälter (10) nehmen.

Den roten Drehschieber im Innern der Ansaugöffnung mit seiner Markierung „Dreieck“ nach oben

stellen. (Zum Verdrehen etwas in Richtung Saugschlauch drücken, nach dem Verdrehen wieder zurückziehen).

Neuen Vlies-Filterbeutel am Flansch fassen und zuerst unten über den Ansaugstutzen schieben, dann oben über Rastnocke schieben. Oberteil wieder auf Behälter setzten, Rastverschlüsse schließen.

6.3 PE-Entsorgungsbeutel einsetzen

Zwingend erforderlich bei Geräten der Staubklasse H (zur staubfreien Entsorgung). Zulässig bei Geräten der Staubklasse L und M.

Wir empfehlen die Verwendung von PE-Entsorgungsbeuteln bei:

• Anwendungen, wo größere Mengen von Feinstaub entstehen (z.B. Abfräsen von Putzflächen, An- und Abschleifen von Estrichen, etc.).
• Einsatz von Maschinen, wie z.B.: Sanierungsfräsen, Sanierungschleifern, Trockenbauschleifern, Mauernutfräsen, etc.
  Bei Verwendung eines PE-Entsorgungsbeutels ist die Filterabreinigung bei entsprechenden Materialien (siehe Empfehlung) einzuschalten (Funktion AR / IR).

Gerät ausschalten, Netzstecker ziehen, Rastverschlüsse (9) öffnen. Oberteil (8) vom Behälter (10) nehmen.

Den roten Drehschieber im Innern der Ansaugöffnung mit seiner Markierung „Kreis“ nach oben

stellen. (Zum Verdrehen etwas in Richtung Saugschlauch drücken, nach dem Verdrehen wieder zurückziehen).

PE-Entsorgungsbeutel (6) am Flansch fassen und mit seiner Öffnung, zuerst über die Rastnase am unteren Teil der Saugöffnung (8) führen, dann bis zum Anschlag auf die Saugöffnung aufstecken.

Den PE-Entsorgungsbeutel (6) gleichmäßig auf dem Behälterboden ausbreiten. Die Ränder des PE-Entsorgungsbeutels so über den Behälterrand

DEUTSCHde

legen, dass der PE-Entsorgungsbeutel vom aufgesetzten Oberteil (5) rundherum festgeklemmt wird.

7. Das Gerät

7.1 Ein-/Ausschalten, Automatik, ACP

Die gewünschte Betriebsart am Schalter (2) wählen:

Stellung „0“:

- Sauger ist ausgeschaltet OFF

Stellung „I“:

- Sauger ist eingeschaltet - ACP* ist ausgeschaltet

Stellung „IR“:

R • Sauger ist eingeschaltet ON + 📄 • ACP* ist eingeschaltet

Stellung „AR“:

- Ein-/Ausschaltautomatik: Der Sauger wird von einem an der Steckdose (4) angeschlossenem Elektrowerkzeug ein-

bzw. ausgeschaltet. (Hinweis: Nach Ausschalten des Elektrowerkzeugs läuft der Sauger für ca. 10 Sekunden nach. Dadurch wird verhindert, dass Staub im Schlauch bleibt.)

- ACP* ist eingeschaltet

* ACP (Automatische Rüttlerfunktion): automatische Filterreinigung beim Einschalten und wenn ein bestimmter Unterdruckwert erreicht ist. Für stets freie Filter ohne Arbeitsunterbrechung.

7.2 Steckdose (4)

Die Steckdose (4) ist nur für den Anschluss eines Elektrowerkzeugs vorgesehen.

Die maximal zulässige Stromaufnahme (von Sauger und angeschlossenem Gerät) darf in Summe den Wert I_max (siehe Tabelle, Seite 2) nicht überschreiten.

Achtung! Elektrowerkzeug muss beim Einstecken ausgeschaltet sein. Die

Steckdose steht bei eingestecktem Netzstecker unabhängig von der Schalterstellung immer unter Spannung.

Steht Schalter (2) auf Stellung „0“ kann die Steckdose als Verlängerungsleitung (z.B. für Leuchte) genutzt werden.

Steht Schalter (2) auf Stellung „AR“ wird der Sauger von einem an der Steckdose (4) angeschlossenem Elektrowerkzeug ein- bzw. ausgeschaltet.

7.3 Saugleistungsregler (nur ASR 35 L ACP)

Mit dem Saugleistungsregler (1) können Sie die Motordrehzahl und damit die Saugleistung stufenlos an die Arbeitsbedingungen anpassen.

7.4 Volumenstrom-Kontrollanzeige

Bei vollem Behälter und/oder Verstopfungen am Saugschlauch leuchtet die Volumenstrom-Kontrollanzeige (3). Bei ASR 35 MACP und ASR 35 H ACP ertönt zusätzlich ein akustisches Signal.

7.5 Drehschalter zum Einstellen des Saugschlauch-Durchmessers (nur ASR 35 M ACP, ASR 35 H ACP)

Stellen sie am Drehschalter (5) den Saugschlauch-Durchmesser des angebrachten Saugschlauches ein.

Steht Schalter (2) auf Stellung „AR“ oder auf „IR“, wird der Volumenstrom überwacht.

Beim Unterschreiten eines bestimmten Volumenstrom-Wertes werden die Filterkassetten (17) automatisch abgerüttelt, ohne dass die Saugleistung nachläßt. Bleibt der Wert trotzdem unterschritten, leuchtet die Volumenstrom-Kontrollanzeige und bei Schalterstellung „AR“ ertönt zusätzlich ein akustisches Signal, als Hinweis, dass der Behälter geleert, bzw. der Vlies-Filterbeutel (7) oder der PE-Entsorgungsbeutel (6) gewechselt werden muss.

∅ 35 mm => 70 m³/h

∅ 27 mm => 40 m³/h

∅ 19 mm => 20 m³/h

Hinweis: Bei einem Saugschlauch-Durchmesser von 19 mm oder kleiner und ungünstigen Strömungsbedingungen im Saugschlauch kann es u. U. vorkommen, dass die Volumenstrom-Kontrollanzeige (3) blinkt und das akustische Signal ertönt, obwohl der Vlies-Filterbeutel noch nicht entleert werden muss. In diesem Fall, den Schlauch gerade auslegen, reinigen.

Hinweis: Wenn es erforderlich ist, wegen eines Stauberzeugers (z.B. kleiner Durchmesser des Absaugkanals im Stauberzeuger, aber großer Saugschlauch-Durchmesser) den Drehschalter (5) auf einen kleineren Wert zu stellen, ist kein ausreichender Staubtransport im Saugschlauch gewährleistet. Es muss nach jedem Arbeitsgang der Saugschlauch vom Stauberzeuger abgezogen werden, um diesen freizusaugen.

8. Benutzung

8.1 Trockensaugen

Nur mit trockenem Filter, Gerät und Zubehör saugen. Im feuchten Zustand kann Staub haften bleiben und verkrusten.

Vlies-Filterbeutel (7) oder PE-Entsorgungsbeutel (6) immer zusammen mit Filterkassetten (17) verwenden.

8.2 Nassaugen

Gerät niemals ohne eingesetzte Filterkassetten (17) betreiben. Das Gerät kann zerstört werden. Außerdem kann Wasser austreten.

Vlies-Filterbeutel (7) oder PE-Entsorgungsbeutel (6) können eingesetzt werden. Die Filterkassetten (17) sind zum Nassaugen geeignet.

Vor dem Nasssaugen trockenes Sauggut entfernen. Dadurch wird eine starke Verschmutzung und Verkrustung vermieden.

Der eingebaute Wassersensor schaltet den Motor bei vollem Behälter ab. Gerät entleeren. Wird das Gerät nicht ausgeschaltet, bleibt weiterhin der Wiederanlaufschutz wirksam. Erst nach dem Abschalten und dem erneutem Einschalten ist das Gerät wieder betriebsbereit.

Nach dem Abschalten kann etwas Wasser aus dem Schlauch zurücklaufen.

Vor dem Entleeren zuerst den Saugschlauch aus der Flüssigkeit nehmen.

Bei anschließendem Trockensaugen trockene Filter einsetzen. Bei häufigem Wechsel zwischen Trocken- und Nasssaugen empfehlen wir den Einsatz eines zweiten (Tausch-) Filters (vorzugsweise Filterkassetten aus Polyester). Filter, Behälter und Zubehör trocknen lassen, damit Staub nicht an feuchten Teilen haften bleibt.

8.3 Hinweise speziell für ASR 35 M ACP, ASR 35 H ACP

Verwendung als Industriestaubsauger (IS):

Schalter (2) auf Stellung „AR“ stellen.

Drehschalter (5) auf ∅ 35 mm einstellen.

Beim Unterschreiten des Volumenstrom-Wertes, leuchtet die Volumenstrom-Kontrollanzeige, als Hinweis, dass der Behälter geleert, bzw. der Vlies-Filterbeutel (7) oder der PE-Entsorgungsbeutel (6) gewechselt werden muss.

Verwendung als Entstauber (ENT):

Der Entstauber darf nur mit einer einzigen Staubquelle verbunden werden.

Schalter (2) auf Stellung „AR“ stellen.

Stellen sie am Drehschalter (5) den Saugschlauch-Durchmesser des angebrachten Saugschlauches ein. Detail-Informationen siehe Kapitel 7.5.

Das ausgeschaltete Elektrowerkzeugs an die Steckdose (4) anschließen. Siehe Kapitel 7.2.

Beim Unterschreiten eines bestimmten Volumenstrom-Wertes werden die Filterkassetten (17) automatisch abgerüttelt, ohne dass die Saugleistung nachläßt. Bleibt der Wert trotzdem unterschritten, leuchtet die Volumenstrom-Kontrollanzeige und es ertönt zusätzlich ein akustisches Signal, als Hinweis, dass der Behälter geleert, bzw. der Vlies-Filterbeutel (7) oder der PE-Entsorgungsbeutel (6) gewechselt werden muss.

8.4 Transport

Bei ASR 35 L ACP, Schlauch am Gerät belassen, um zu verhindern, dass Staub unbeabsichtigt austritt.

Bei ASR 35 M ACP, ASR 35 H ACP: Die Saugöffnung (13) mit Verschlusstopfen (12) verschließen, die Schlauchenden zusammenstecken, damit kein Staub austritt.

Saugschlauch um Sauger legen.

Zubehör in geeignete Kunststoffbeutel stecken und verschließen.

Netzanschlussleitung am Kabelhalter (11) aufhängen.

Oberteil (8) muss sicher mit Behälter (10) verbunden sein - prüfen Sie, dass die Rastverschlüsse (9) geschlossen sind.

9. Reinigung

9.1 Allgemeine Reinigungshinweise

Behälter und Zubehör mit Wasser reinigen. Oberteil (8) mit feuchtem Tuch abwischen.

Achtung! Dieses Gerät enthält gesundheitsschädlichen Staub. Leerungs- und Wartungsvorgänge, einschließlich der Beseitigung der Staubsammelbehälter, dürfen nur von Fachleuten durchgeführt werden, die entsprechende Schutzausrüstung tragen.

Behälterentleerung

Nur zulässig bei Stäuben mit Arbeitsplatzgrenzwerten > 1mg/m³ (ASR 35 L ACP)

• Netzstecker ziehen.
• Rastverschlüsse (9) öffnen. Oberteil (8) vom Behälter (10) nehmen.
• Behälter auskippen.

Vlies-Filterbeutel entsorgen (staubarme Entsorgung)

• Netzstecker ziehen.
• Mundschutz anziehen.
• Rastverschlüsse (9) öffnen. Oberteil (8) vom Behälter (10) nehmen.
• Vlies-Filterbeutel (7) vorsichtig von Saugöffnung (13) nach hinten herausziehen. Flansch des Vlies-Filterbeutels durch Umklappen des Deckels verschließen.
• Sauggut gemäß den gesetzlichen Bestimmungen entsorgen.
• Neuen Vlies-Filterbeutel einsetzen (siehe Kapitel 6.2).

PE-Entsorgungsbeutel entsorgen (staubfreie Entsorgung)

• Netzstecker einstecken.
• Sauger einschalten und Filter abrütteln: Schalter (2) auf Stellung „IR“ stellen.
• Sauger ausschalten: Schalter (2) auf Stellung „0“ stellen.
• Mundschutz anziehen.
• ASR 35 M ACP, ASR 35 H ACP: Saugschlauch entfernen, Saugöffnung (13) mit Verschlusstopfens (12) verschließen.
• Rastverschlüsse (9) öffnen. Oberteil (8) vom Behälter (10) nehmen. Vor dem Abstellen des Oberteils Schalter (2) auf Stellung „I“ stellen, damit evtl. abfallender Staub angesaugt wird.
• PE-Entsorgungsbeutel (6) vorsichtig von Saugöffnung (13) nach hinten herausziehen. Flansch des PE-Entsorgungsbeutels durch Umklappen des Deckels verschließen.
• Sauggut gemäß den gesetzlichen Bestimmungen entsorgen.

DEUTSCHde

- Neuen PE-Entsorgungsbeutel einsetzen (siehe Kapitel 6.3).

9.2 Spezielle Reinigungshinweise für ASR 35 M ACP, ASR 35 H ACP

Bei Maschinen der Klasse M / H sollte das Äußere der Maschine durch Staubabsaugverfahren gereinigt und sauber abgewischt werden oder mit Abdichtmitteln behandelt werden, bevor sie aus dem gefährlichen Gebiet genommen werden. Alle Maschinenteile müssen als verunreinigt angesehen werden, wenn sie aus dem gefährlichen Gebiet genommen werden, und geeignete Handlungen müssen vorgenommen werden, um eine Staubverteilung zu vermeiden. Bei der Durchführung von Wartungs- oder Reparaturarbeiten müssen alle verunreinigten Gegenstände, die nicht zufrieden stellend gereinigt werden können, entsorgt werden. Solche Gegenstände müssen in undurchlässigen Beuteln in Übereinstimmung mit den gültigen Bestimmungen für die Beseitigung solchen Abfalls entsorgt werden.

10. Wartung

10.1 Allgemeine Hinweise

Vor jeder Wartung, das Gerät ausschalten und Netztstecker ziehen. Gegen unbeabsichtigtes tecken sichern.

Das Gerät reinigen (siehe Kapitel 9.).

Zur Wartung durch den Benutzer muss der Sauger auseinandergenommen, gereinigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Gefahr für das Wartungspersonal und andere Personen hervorzurufen.

Vorsichtsmaßnahmen

Geeignete Vorsichtsmaßnahmen beinhalten Reinigung vor der Demontage, Vorsorge treffen für örtliche gefilterte Zwangsentlüftung, an der der Sauger demontiert wird, Reinigung des Wartungsbereichs und geeignete persönliche Schutzausrüstung.

10.2 Nachlassen der Saugleistung

Bei Nachlassen der Saugleistung folgende Maßnahmen durchführen:

1. Abreinigen der Filterkassetten durch Einschalten des elektromagnetischen Rüttlers (Schalter (2) auf Stellung „IR“ stellen).
2. Behälter leeren oder Vlies-Filterbeutel (7) bzw. PE-Entsorgungsbeutel (6) austauschen.
3. Filterkassetten (17) erneuern.

10.3 Filterkassetten (17) erneuern

Filterkassetten (17) vor dem Filterwechsel noch einmal durch Einschalten des elektromagnetischen Rüttlers abrütteln (Schalter (2) auf Stellung „IR“ stellen).

Mit Münze oder ähnlichem Gegenstand den Verriegelungsknopf (15) am Riegel (14) um 90° gegen den Uhrzeigersinn drehen und Riegel (14) nach hinten drücken. Haube aufklappen und die Filterkassetten (17) nach oben herausnehmen. Die entnommenen Filterkassetten sofort in einen staubdichten Kunststoffbeutel verschließen und bestimmungsgemäß entsorgen. Neue Filterkassetten einsetzen, dabei auf sauberen und festen Sitz der Filter achten.

10.4 Motorschutzfilter

Motorschutzfilter regelmäßig prüfen. Sollte der Motorschutzfilter (16) verschmutzt sein, weißt dies auf defekte Filterkassetten (17) hin:

• Filterkassetten (17) erneuern.
• Der Motorschutzfilter (16) erneuern, bzw. unter fließendem Wasser auswaschen, trocknen und wiedereinsetzen.

10.5 Wassersensor

ACHTUNG - Den Wassersensor regelmäßig reinigen und auf Anzeichen einer Beschädigung untersuchen.

10.6 Technische Überprüfung bei ASR 35 M ACP, ASR 35 H ACP

Es ist mindestens jährlich vom Hersteller oder einer unterwiesenen Person eine staubtechnische Überprüfung durchzuführen, z.B. auf Beschädigung des Filters, Dichtigkeit des Gerätes und Funktion der Kontrolleinrichtung.

Zur Wartung durch den Benutzer muss der Sauger auseinandergenommen, gereinigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Gefahr für das Wartungspersonal und andere Personen hervorzurufen.

Vorsichtsmaßnahmen

Geeignete Vorsichtsmaßnahmen beinhalten Reinigung vor der Demontage, Vorsorge treffen für örtliche gefilterte Zwangsentlüftung, an der der Sauger demontiert wird, Reinigung des Wartungsbereichs und geeignete persönliche Schutzausrüstung.

Bei der Durchführung von Wartungs- oder Reparaturarbeiten müssen alle verunreinigten Gegenstände, die nicht zufrieden stellend gereinigt werden können, entsorgt werden. Solche Gegenstände müssen in undurchlässigen Beuteln in Übereinstimmung mit den gültigen Bestimmungen für die Beseitigung solchen Abfalls entsorgt werden.

ANMERKUNG: Zusätzlich sollte bei Saugern der Klasse H die Wirksamkeit des Saugers jährlich überprüft werden.

11. Störungsbeseitigung

Wenn die Volumenstrom-Kontrollanzeige (3)oder ein akustische Signal (nur bei ASR 35 M ACP, ASR 35 H ACP) ertönt, ist dies ein Zeichen dafür, dass der Vlies-Filterbeutel entleert werden muss.

Nachlassen der Saugleistung:

Beachten Sie die Hinweise im Kapitel Reinigung.

• Filterkassetten (17) verschmutzt? - reinigen.
• Vlies-Filterbeutel (7) voll? - wechseln.
• PE-Entsorgungsbeutel (6) voll? - wechseln.
• Behälter (10) voll? - entleeren.
• Motorschutzfilter (16) zugesetzt? - Siehe Kapitel 10..
• Düse, Rohre oder Schlauch verstopft ?- reinigen.

Gerät läuft nicht an:

• Stecker in der Steckdose?
- Netzspannungslos?
- Netzleitung in Ordnung?
- Gerätehaube richtig verschlossen?
- Wassersensor hat abgeschaltet? - Behälter entleeren; aus- und wieder einschalten.
- Schalter (2) auf Stellung „AR“? - Auf „I“ oder “IR“ stellen. Siehe Kapitel 7.1.
- Der Sauger wird von einem Elektrowerkzeug nicht ein- bzw. ausgeschaltet, obwohl Schalter (2) auf Stellung „AR“ steht. - Elektrowerkzeug an der Steckdose (4) einstecken.

Staub im Behälter bei eingesetztem Vlies-Filterbeutel:

- Position des Drehschiebers falsch. Siehe Kapitel 6.2.

PE-Entsorgungsbeutel wird an die Filterkassetten (17) angesaugt:

- Position des Drehschiebers falsch. Siehe Kapitel 6.3.

PE-Entsorgungsbeutel wird an die Filterkassetten (17) angesaugt:

- Position des Drehschiebers falsch. Siehe Kapitel 6.3.

Keine Eingriffe in das Gerät vornehmen. Wenden Sie sich an eine autorisierte

Werkstatt oder den Metabo-Kundendienst (siehe Kapitel 13. Reparatur)

12. Zubehör

Verwenden Sie nur original Metabo Zubehör.

Wenn Sie Zubehör benötigen, wenden Sie sich bitte an Ihren Händler.

Siehe Seite 4.

19 Vlies-Filterbeutel (für Geräte der Klasse L und M)
5 Stück = 1 Satz

20 PE-Entsorgungsbeutel (für Geräte der Klasse L, M und H)

5 Stück = 1 Satz

21 Filterkassette aus Papier (für Geräte der Klasse L und M)

2 Stück = 1 Satz

22 Filterkassette aus Polyester (für Geräte der Klasse L und M)

2 Stück = 1 Satz

23 Nano-Filterkassette aus Polyester (für Geräte der Klasse L und M)

2 Stück = 1 Satz

24 HEPA-Filterkassette (für Geräte der Klasse H)

2 Stück = 1 Satz

25 Motorschutzfilter (1 Stück) Es müssen 2 Stück bestellt werden.

26 Fahrbügel

27 Kabelclips (10 Stück)

28 Saugschlauch

29 Saugrohre (2 Stück)

30 Zwischenstück

31 Saugdüse

32 Bodendüse (Metallausführung)

33 Universaldüse

34 Universalbürste

35 Polsterbürste

36 Fugendüse

37 Gummidüse

38 Bodendüsen-Set (mit Bodeneinsatz und Einsatz zum Nassaugen)

39 Mehrzweckdüse

40 Absaugset Elektrowerkzeuge

41 Saugschlauch

42 Saugschlauch (antistatik)

43 Übergangsstück

13. Reparatur

Reparaturen an Geräten dürfen nur durch eine Elektrofachkraft ausgeführt werden!

Nur original Metabo-Ersatzteile verwenden.

Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sich bitte an Ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterladen.

14. Umweltschutz

Metaboverpackungen sind 100% recyclingfähig.

Ausgediente Geräte und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt werden können.

Diese Gebrauchsanleitung ist auf chlorfrei gebleichtem Papier gedruckt.

Nur für EU-Länder: Werfen Sie Geräte nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und

Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Geräte getrennt gesammelt und einer umweltgerechten

Wiederverwertung zugeführt werden.

15. Technische Daten

Erläuterungen zu den Angaben auf Seite 2.

Änderungen im Sinne des technischen Fortschritts vorbehalten.

K = Staubklasse. Gemäß EN 60335-2-69.

A = A u β e n m

U = Netzspannung

F =Netzfrequenz

A =Stromaufnahme

N = Netzanschlussleitung

DEUTSCHde

P_1 =Nennaufnahmeleistung A_F =Filterfläche (2 Filterkassetten) p_U1 =max. Unterdruck (am Schlauch) p_U2 =max. Unterdruck (am Gebläse) V_l/s1 =max. Volumenstrom (am Schlauch) V_l/s2 =max. Volumenstrom (am Gebläse) D_max1 =max. Durchflussmenge(am Schlauch) D_max2 =max. Durchflussmenge (am Gebläse) V=max. Behältervolumen m=Gewicht (ohne Nertzkabel) Typische A-bewertete Schallpegel: L_pA =Schalldruckpegel L_WA =Schallleistungspegel Beim Arbeiten kann der Geräuschpegel 80 dB(A) überschreiten.

Gehörschutz tragen!

Messwerte ermittelt gemäß EN 60704.

\~ Wechselstrom

Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards).

H ACITUNG: Dieser Gerät enthält gesundheitsschädlichen Raum. Leistungs- und Weistungsverzüge, einschließlich der Reinstigung der Steuervernehmensäuter, dürfen nur von Pachkosten durchgeführt werden, die entsprechende Schorransver- tung legen. Nicht dass das vorliegenden Piltrationssystem leistungen.

H AGITUNG. Diese Gerät erhält gesundheitsschädlichen Steuh. Leistungs- und Wartungsvergängen, einschließlich. der Reversigung der Steußensworbhabler, dürfen nur von Fachleuten durchgeführt- werden, die entgeschenden Schutzansatür- ung Stagen. Nicht ohne das volsündige Pilaitensystem beziehen. H

ACHTUNO: Dieses Gehr schuld gesundberichtschaftlichen, Sach, Leurungs- und Währungswirgtes, einschließlich der Beteitigung der Subzinsunreihälts, dieren nur von Passikaten durchgeführt senden, die entsprechende Schottenswirtschaften tagen. Nicht ohne das vollständige Filtrationssystem beziehen.

14. Milieubescherming

15. Technische gegevens

ACHUTUNG. Dieser Gerät enthält gewährlichsteckländischen Staub. Leistungs- und Wertungsergebnis, einschließlich der Bereinigung der Betriebeneufnahme durchen wir von Pachkosten durchgeführt- werden, die unterspechende Schutzansanüst- ung vergen. Nicht ohne das vorabhängige Pensionsensam beziehen.

AGITUNG: Dieser Gerät enthalt gesundheitlichkeiten Steuß Leistungs- und Wertungsvorgänge, einschließlich der Reisierung der Steußsaummetzahlen, dürfen nur von Fachleuten durchgeführt werden, die entsprechende Schutzansümlung legen. Nicht eine das redrückige Filtrationssystem beziehen.

ACITUNG: Dieser Gärle einhalt gerundlicherschafflichen Steuß Leistungs- und Wertungsvergelt, rüssel finanzielle der Beseinigung der Zinsammembehalten, dilfen nur von Fachsteuer durchgeführt werden, die entsprechende Schutzansunstung tagen. Nichte ohne das veräußerige Fitzsatzssystem beziehen.

ASR 35 L ACP, ASR 35 M ACP und ASR 35 H ACP:

ACITUNG: Dieser Gerät erhält gemindlicher Steuß, Leistungs- und Wertungserzücks, einschließlich der Reutigung der Steußsenswertbezücks dürfen nur von Sachkosten durchgeführt werden, die entsprechende leistungsveräußerungen legen. Nicht ohne das relatenzuläige Filtrationssystem kreditiken.

ACITUNG: Dieser Gerät erhält gewandheitschädlichen Staat, Leistungs- und Wertungsvergierge, einschließlich der Beseinigung der Steuhausammelbaktiver, dürfen nur von Fachlauten durchgeführt werden, die entsprechende Schutzansübung gegen. Nicht ohne das vorderkodiges Pfeitrationsystem beträufen.

ACHTUNG: Dieses Gärkseuhaltigeundheitschäftlichen Steich, Leierungs- und Wartungswegungen, einschließlich der Bestätigung der Bauernaußbehälter, dürfen nur von Pachivaten durchgeführt werden, die entsprechende Schumannsücksung tragen. Nicht ohne die vollständige fürationsystem betriebs.

ACITUNG: Dieser Gerät erhält gesandheitschädlichen Staat, Leistungs- und Wertungsvergierge, einschließlich der Beseinigung der Steuhausammelshalter, dürfen nur von Fachlauten durchgeführt werden, die entsprechende Schutzansübung gegen. Nicht ohne das vorderkredige Filtrationssystem beträhen.

ACHTUNG: Dieses Gerät enthalt gesundheitsschädlichen Staats, Leerungs- und Wartungsworgänge, einschließlich der Beseitigung der Staatzammelabschlüssen man von Paul, unten durchgeführt werden, die entsprechende Einkommenarlinung tragen. Nicht ohne das vollständige Filtrationssystem betreiben

11. Usuwanie usterek

ACHTUNG: Dieser Gerät erhält gerundheitsschuldlichen Staat, Leuangs- und Währungsvergängs, einschließlich der Konsichtigung der Staat insummetzahlen dürden nur von Bieck-uten durchgeführt werten, die entsprechenden Schottamerleih- tion fragen. Nicht sich die verlustendige durchschnittskosten beziehen.

AGITUNG. Dieser Gert einschaff gesundheitschafterlichen Stach. Leistungs- und Wertungsvorgänge, einschließlich. der Beteiligung der Handoverbehälter, dürfen nur von Fachleuten durchgeführt werden, die entsprechende Schottansücht- lung legen. Nicht ohne das verständigen Pitrationssystem beziehen.

ACHTUNG: Dieser Gerät enthält gesundheitsschäftlichen Staub, Leurungs- und Wertungsvorgänge, einschließlich der Beseitigung der Staubsammselbehälter dürfen nur von Fachkäuten durchgeführt werden, die entsprechende Schutzauzerüst- tion tragen. Nicht ohne das vollständige Pérezionasystem beireffern.

РУССКИЙRU
