BRUKSANVISNING ASR 35 M ACP METABO

no Original bruksanvisning 91

da Original brugsanvisning 100

Försiktighetsåtgärder

10.6 Teknisk besiktning av ASR 35 M ACP, ASR 35 H ACP

Försiktighetsåtgärder

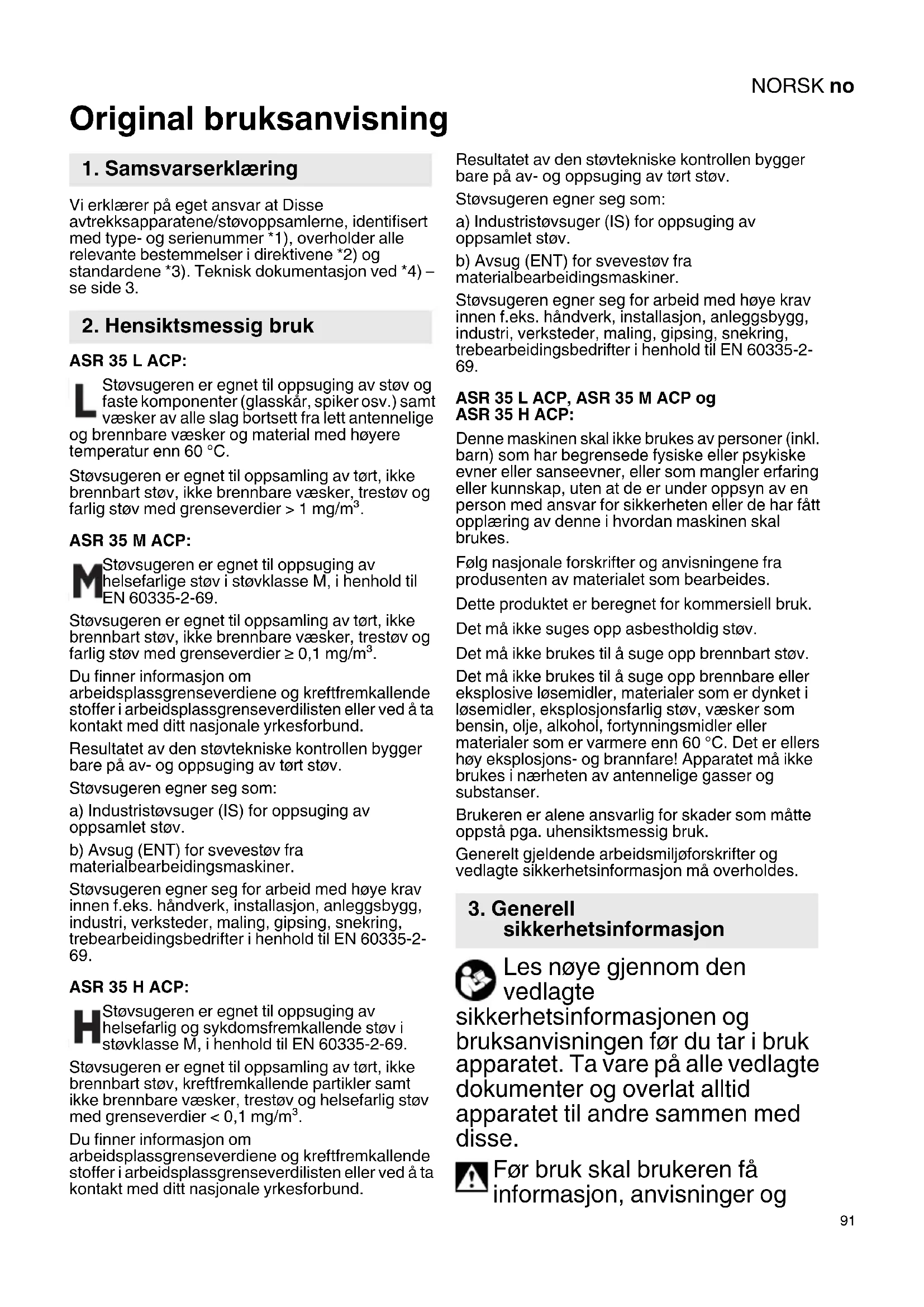

Original bruksanvisning

1. Samsvarserklæring

Vi erklærer på eget ansvar at Disse avtrekksapparatene/støvoppsamlerne, identifisert med type- og serienummer *1), overholder alle relevante bestemmelser i direktivene *2) og standardene *3). Teknisk dokumentasjon ved *4) – se side 3.

2. Hensiktsmessig bruk

ASR 35 L ACP:

L Støvsugeren er egnet til oppsuging av støv og faste komponenter (glasskår, spiker osv.) samt væsker av alle slag bortsett fra lett antennelige og brennbare væsker og material med høyere temperatur enn 60 °C.

Støvsugeren er egnet til oppsamling av tørt, ikke brennbart støv, ikke brennbare væsker, trestøv og farlig støv med grenseverdier > 1 mg/m ^3 .

ASR 35 M ACP:

M Støvsugeren er egnet til oppsuging av helsefarlige støv i støvklasse M, i henhold til EN 60335-2-69.

Støvsugeren er egnet til oppsamling av tørt, ikke brennbart støv, ikke brennbare væsker, trestøv og farlig støv med grenseverdier ≥ 0,1 mg/m ^3 .

Du finner informasjon om arbeidsplassgrenseverdiene og kreftfremkallende stoffer i arbeidsplassgrenseverdilisten eller ved å ta kontakt med ditt nasjonale yrkesforbund.

Resultatet av den støvtekniske kontrollen bygger bare på av- og oppsuging av tørt støv.

Støvsugeren egner seg som:

a) Industristøvsuger (IS) for oppsuging av oppsamlet støv.

b) Avsug (ENT) for svevestøv fra materialbearbeidingsmaskiner.

Støvsugeren egner seg for arbeid med høye krav innen f.eks. håndverk, installasjon, anleggsbygg, industri, verksteder, maling, gipsing, snekring, trebearbeidingsbedrifter i henhold til EN 60335-2-69.

ASR 35 H ACP:

H Støvsugeren er egnet til oppsuging av helsefarlig og sykdomsfremkallende støv i støvklasse M, i henhold til EN 60335-2-69.

Støvsugeren er egnet til oppsamling av tørt, ikke brennbart støv, kreftfremkallende partikler samt ikke brennbare væsker, trestøv og helsefarlig støv med grenseverdier < 0,1 mg/m ^3 .

Du finner informasjon om arbeidsplassgrenseverdiene og kreftfremkallende stoffer i arbeidsplassgrenseverdilisten eller ved å ta kontakt med ditt nasjonale yrkesforbund.

Resultatet av den støvtekniske kontrollen bygger bare på av- og oppsuging av tørt støv.

Støvsugeren egner seg som:

a) Industristøvsuger (IS) for oppsuging av oppsamlet støv.

b) Avsug (ENT) for svevestøv fra materialbearbeidingsmaskiner.

Støvsugeren egner seg for arbeid med høye krav innen f.eks. håndverk, installasjon, anleggsbygg, industri, verksteder, maling, gipsing, snekring, trebearbeidingsbedrifter i henhold til EN 60335-2-69.

ASR 35 L ACP, ASR 35 M ACP og ASR 35 H ACP:

Denne maskinen skal ikke brukes av personer (inkl. barn) som har begrensede fysiske eller psykiske evner eller sanseevner, eller som mangler erfaring eller kunnskap, uten at de er under oppsyn av en person med ansvar for sikkerheten eller de har fått opplæring av denne i hvordan maskinen skal brukes.

Følg nasjonale forskrifter og anvisningene fra produsenten av materialet som bearbeides.

Dette produktet er beregnet for kommersiell bruk.

Det må ikke brukes til å suge opp brennbart støv.

Det må ikke brukes til å suge opp brennbare eller eksplosive løsemidler, materialer som er dynket i løsemidler, eksplosjonsfarlig støv, væsker som bensin, olje, alkohol, fortynningsmidler eller materialer som er varmere enn 60 °C. Det er ellers høy eksplosjons- og brannfare! Apparatet må ikke brukes i nærheten av antennelige gasser og substanser.

Brukeren er alene ansvarlig for skader som måtte oppstå pga. uhensiktsmessig bruk.

Generelt gjeldende arbeidsmiljøforskrifter og vedlagte sikkerhetsinformasjon må overholdes.

3. Generell sikkerhetsinformasjon

Les nøye gjennom den vedlagte sikkerhetsinformasjonen og bruksanvisningen før du tar i bruk apparatet. Ta vare på alle vedlagte dokumenter og overlat alltid apparatet til andre sammen med disse.

Før bruk skal brukeren få informasjon, anvisninger og

NORSKno

opplæring i apparatet og substansene som det kan brukes til, inkludert forskriftsmessig kassering av det oppsugde materialet.

4. Spesiell sikkerhetsinformasjon

For din egen sikkerhet og for å beskytte apparatet må du ta hensyn til tekst som er t med dette symbolet.

La aldri barn bruke maskinen.

Barn skal holdes under oppsyn for å unngå at de leker med maskinen.

Obs! Bruk bare tilbehøret som følger med apparatet eller som står oppført som tilbehør i bruksanvisningen. Bruk av annet tilbehør kan gå ut over sikkerheten.

Det er ikke tillatt å utføre andre arbeider enn dem som står beskrevet her, med apparatet.

Ved ikke-tiltenkt bruk, ufagmessig betjening eller ufagmessige reparasjoner, bortfaller alle garantikrav ved eventuelle skader.

La slangen være koblet til apparatet når det ikke er i bruk for å unngå at støv utilsiktet lekker ut av apparatet. På ASR 35 M ACP, ASR 35 H ACP må du lukke sugeåpningen (13) med låseproppen (12) og sette slangeendene i sammen slik at det ikke lekker støv ut.

Ta ikke apparatet og tilbehøret i bruk hvis:

• apparatet har synlige skader (riper, brudd)
• strømledningen er defekt, har tegn til sprekker eller tydelig aldring

Legg alltid strømledningen og slangen slik at det ikke er fare for at noen skal snuble over dem.

Trekk, knekk eller klem aldri strømledningen over skarpe kanter.

Hvis strømledningen til apparatet blir skadet, må den byttes ut med en spesiell strømledning. Se kapittelet om reparasjon.

Bruk aldri skadede skjøteledninger.

Aldri sett i eller trekk ut nettstøpselet med våte hender.

ADVARSEL - Stikkontakten på apparatet skal bare brukes til de formål som står oppført i bruksanvisningen.

La aldri apparatet være uten oppsikt. Trekk ut støpselet ved lengre arbeidspauser.

Sugeren må ikke brukes eller oppbevares utendørs hvis det er fuktig vær.

OBS – denne maskinen må bare oppbevares innendørs.

Syrer, aceton og løsemidler kan etse inn i apparatdelene.

Slå av og trekk ut støpselet før hvert vedlikehold, rengjøring av paratet og etter hver bruk.

Ikke bruk dampstrålerenser eller høytrykksspyler til å rengjøre støvsugeren.

Det må alltid være tørt under lokket.

Fare for bakteriedannelse, spesielt ved bruk i bedrifter som behandler matprodukter: Apparatet må alltid rengjøres og desinfiseres med en gang etter bruk.

Aldri åpne apparatet utendørs i regn- eller tordenvær.

Bruk ikke apparatet utendørs ved lave temperaturer.

Ikke bruk apparatet på steder der det foreligger eksplosjonsfare.

Pass på at støvsugeren står støtt.

Det må være tilstrekkelig høy luftutskiftningsverdi L i rommet når avluften vender tilbake i rommet. Ta hensyn til nasjonale bestemmelser.

Obs! Dette apparatet inneholder helseskadelig støv.

Tømming og vedlikehold, inkludert tømming av støvsamlerbeholderne skal bare utføres av fagfolk med tilsvarende verneutstyr.

ADVARSEL – personer som skal bruke støvsugeren, må få tilstrekkelig opplæring i hvordan den brukes.

Spesiell sikkerhetsinformasjon for ASR 35 M ACP:

Varselskilt for maskiner i støvklasse M:

M ! i M

Ta hensyn til følgende ved tømming og vedlikehold: Rengjør apparatet før det åpnes. Bruk støvmaske. Unngå at personer som ikke er involvert i arbeidet utsettes for støv. Sørg for ventilering med filter. Rengjør deretter vedlikeholdsområdet. Bruk ikke apparatet uten fullstendig filtreringssystem (Filterkassetter og PE-deponeringspose).

Kontrollen i henhold til EN 60335, del 1 og 69, viste at de sikkerhetstekniske kravene til elektrisk sikkerhet også er oppfylt ved oppsuging av vann-luft-blandinger.

Spesiell sikkerhetsinformasjon for ASR 35 H ACP:

Varselskilt for maskiner i støvklasse H:

OBS: Dette apparatet inneholder helseskadelig støv. Tømming og vedlikehold, inkludert tømming av støvsamlerbeholderne skal bare gjennomføres av fagfolk med tilsvarende verneutstyr. Bruk ikke apparatet uten fullstendig filtreringssystem.

Ta hensyn til følgende ved tømming og vedlikehold:

NORSKno

Rengjør apparatet før det åpnes. Bruk støvmaske. Unngå at personer som ikke er involvert i arbeidet utsettes for støv. Sørg for ventilering med filter. Rengjør deretter vedlikeholdsområdet.

Bruk ikke apparatet uten fullstendig filtreringssystem (Filterkassetter og PE-deponeringspose).

Kontrollen i henhold til EN 60335, del 1 og 69, viste at de sikkerhetstekniske kravene til elektrisk sikkerhet også er oppfylt ved oppsuging av vann-luft-blandinger.

ADVARSEL - filterkassetter må ikke brukes lenger etter uttak av maskinen.

Spesiell sikkerhetsinformasjon for ASR 35 L ACP:

Varselskilt for maskiner i støvklasse L:

L ! i L

Apparatet er egnet til oppsuging av lettere helsefarlige stoffer. Apparatet er ikke egnet til reduksjon av trestøv i luften.

Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helseskadelig. Å ta på eller puste inn støv kan fremkalle allergiske reaksjoner og/eller sykdommer i luftveiene hos personer som oppholder seg i nærheten.

Bestemte typer støv, som støv fra eik og bøk, regnes som kreftfremkallende, særlig i forbindelse med tilsetningsstoffer

som brukes i trevarebransjen (kromat, trebeskyttelsesmiddel).

5. Oversikt

Se side 3.

1 Sugeeffektbryter *
2 Dreiebryter på/av/automatikk/ACP
3 Volumstrøm-kontrolla
4 Stikkontakt for elektroverktøy
5 Dreiebryter til å velge sugeslange-diameter *
6 P E - deponeringspose *

14 Lås (til å åpne toppen for bytte av filterkassett)

15 Låseknapp

16 Motorfilter

17 Filterkassett (iht. IFA C)

* avhengig av utstyr/ikke inkludert

6. Når maskinen tas i bruk

Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer ens med strømnettets spesifikasjoner.

Heng kjedet til låseproppen (12) inn i hullet på innsugsåpningen (13).

Godkjent for apparat i støvklasse L og M (for støvfattig deponering)

Vi anbefaler bruk av fleece-filterpose ved:

• Bruk det det oppstår små mengder finstøv (f.eks. sliping av maling og lakk, oppsuging etter boring av hull med diameter < 10 mm, osv.).
• Bruk av maskiner som f.eks.: overfreser, høvelmaskiner, små slipemaskiner osv.

Når det brukes nonwoven-/papirfilterposer settes filterrengjøringen ut av funksjon.

Slå av apparatet, trekk ut nettstøpselet og åpne kneplåsene (9). Ta overdelen (8) av beholderen (10).

Drei den røde dreieknappen inne i innsugsåpningen til trekantmarkeringen står oppover. (Trykk den litt i retning suge-

slange for å dreie på den, dra den så tilbake etter at den er dreid i posisjon.)

Ta tak i flensen på den nye fleece-filterposen og trekk den først over sugestussen nede, deretter over låsetappen oppe. Sett overdelen tilbake på beholderen og lukk kneplåsene.

Absolutt nødvendig for apparat i støvklasse H (for støvfattig deponering) Godkjent for at i støvklasse L og M.

Vi anbefaler bruk av PE-poser ved:

• Bruk der det oppstår større mengder finstøv (f.eks. sliping av pussede flater, bortsliping av sement osv.).
• Bruk av maskiner som f.eks.: betongfreser, betongslipere, gipsslipere, murnotfreser osv.

Ved bruk av PE-poser skal filterrengjøringen kobles inn for enkelte typer materialer (se anbefaling) (Funksjon AR/IR).

Slå av apparatet, trekk ut nettstøpselet og åpne kneplåsene (9). Ta overdelen (8) av beholderen (10).

Drei den røde dreieknappen inne i innsugsåpningen til sirkelmarkeringen står oppover. (Trykk den litt i retning

sugeslange for å dreie på den, dra den så tilbake etter at den er dreid i posisjon.)

Ta tak i flensen på PE-deponeringsposen (6) og før den med åpningen først over låsetappen på den nedre delen av innsugsåpningen (8), sett den så på innsugsåpningen til anslag.

Fordel PE-deponeringsposen (6) jevnt ut over bunnen i beholderen. Legg kantene på PE-deponeringsposen ut over beholderkanten slik at PE-deponeringsposen blir klemt fast rundt hele av overdelen (5).

7. Apparatet

7.1 Inn-/utkobling, automatikk, ACP

- Støvsuger er slått av

Stilling "I":

• Støvsuger er slått på • ACP* er slått av

Stilling "IR":

- Støvsuger er slått på - ACP* er slått på

Stilling "AR":

- Start og stopp automatikk: Støvsugeren slås på og av med et elektroverktøy som er koblet til stikkontakten (4). (Merk:

Støvsugeren slår seg av ca. 10 sekunder etter at

elektroverktøyet er slått av. Dette forhindrer at det samler seg støv i slangen.)

- ACP* er slått på

* ACP (automatisk ristefunksjon): Automatisk filterrengjøring når apparatet slås på og når en bestemt undertrykksverdi er nådd. Holder filteret rent uten at du må avbryte arbeidet.

7.2 Stikkontakt (4)

Stikkontakten (4) er bare beregnet for tilkobling av elektroverktøy.

Maksimalt tillatt strømforbruk (for suger og tilkoblet apparat) skal ikke overskride verdien (se tabell, side 2).

Hvis bryteren (2) står i stillingen "0" kan stikkontakten brukes til skjøteledning (f.eks. for lampe).

Hvis bryteren (2) bryteren står i stillingen "AR" slås støvsugeren på og av med et elektroverktøy som er koblet til stikkontakten (4).

7.3 Sugeeffektbryter (bare ASR 35 L ACP)

Med sugeeffektbryteren (1) kan du tilpasse motorturtallet og dermed sugeeffekten trinnløst etter arbeidsforholdene.

7.4 Volumstrøm-kontrollampe

Still inn diameteren til sugeslangen som brukes, på dreiebryteren (5).

Hvis bryteren (2) står i stillingen "AR" eller "IR", blir volumstrømmen overvåket.

Hvis en bestemt volumstrøm-verdi blir underskredet, blir filterkassettene (17) automatisk ristet for støv, uten at sugeeffekten avtar. Hvis verdien fortsatt er for lav, lyser volumstrøm-kontrollampen og ved bryterstillingen "AR" varsler i tillegg et akustisk signal, , om at beholderen må tømmes eller fleece-filterposen (7) eller PE-deponeringsposen (6) må byttes.

∅ 35 => 70 mm => m³/t

∅ 27 => 40 mm => m³/t

∅ 19 mm => 20 m³/t

Merk: Ved en sugeslange-diameter på 19 mm eller mindre og ugunstige strømningsbetingelser i sugeslangen, kan det i noen tilfeller forekomme at volumstrøm-kontrollampen (3) blinker og det akustiske signalet lyder, selv om fleece-filterposen ikke må tømmes ennå. I så fall må slangen legges ut og rengjøres.

Merk: Hvis det blir nødvendig å stille dreiebryteren (5) på en lavere verdi på grunn av en støvkilde (f.eks liten diameter på avsugkanalen i støvkilden, men

NORSKno

stor sugeslange-diameter), er det ikke sikret tilstrekkelig støvtransport i sugeslangen. Ta sugeslangen av støvkilden og støvsug den fri for støv etter hver bruk.

8. Bruk

8.1 Tørrsuging

Støvsug bare med tørt filter, apparat og tilbehør. I fuktig tilstand kan støvet sette seg fast og danne avleiringer.

Bruk alltid fleece-filterpose (7) eller PE-deponeringspose (6) alltid sammen med filterkassettene (17).

8.2 Våtsuging

Bruk aldri apparatet uten at det er satt i filterkassetter (17). Apparatet kan bli ødelagt. I g kan det lekke vann.

Du kan bruke fleece-filterpose (7) eller PE-deponeringspose (6). Filterkassettene (17) er egnet til våtsuging.

Den innebygde vannsensoren slår av motoren när beholderen er full. Tøm apparatet. Hvis ikke apparatet slås av, forblir gjeninnkoblingsvernet på. Du må slå apparatet av og på igjen for at det skal bli klart til bruk igjen.

Det kan renne litt vann ut av slangen etter at apparateter slått av.

Ta sugeslangen ut av væsken før tømming.

Sett inn tørre filter før apparatet skal brukes til tørrsuging. Hvis du bytter mye mellom tørr- og våtsuging, anbefaler vi å bruke et ekstra (bytte-)filter (helst filterkassetter av polyester). La filter, beholder og tilbehør tørke, slik at ikke støvet fester seg til de våte delene.

8.3 Henvisninger spesielt for ASR 35 M ACP, ASR 35 H ACP

Brukt som industristøvsuger (IS):

Sett bryteren (2) i stilling "AR".

Still inn dreiebryteren (5) på ∅ 35 mm.

Hvis volumstrøm-verdien underskrides, lyser volumstrøm-kontrollampen og varsler om at beholderen må tømmes, eller fleece-filterposen (7) eller PE-deponeringsposen (6) må byttes.

Brukt som avsug:

Still inn diameteren til sugeslangen som brukes, på dreiebryteren (5). Se nærmere informasjon i kapittel 7.5.

Koble det avslåtte elektroverktøyet til stikkontakten (4). Se kapittel 7.2.

Hvis en bestemt volumstrøm-verdi blir underskredet, blir filterkassettene (17) automatisk ristet for støv, uten at sugeeffekten avtar. Hvis verdien fortsatt er for lav, lyser volumstrøm-kontrollampen og du hører et akustisk signal om at beholderen må tømmes eller fleece-filterposen (7) eller PE-deponeringsposen (6) må byttes.

8.4 Transport

La slangen være koblet til ASR 35 L ACP när apparatet ikke er i bruk for å unngå at støv utilsiktet lekker ut av apparatet.

Ved ASR 35 M ACP, ASR 35 H ACP: Du må lukke sugeåpningen (13) med läseproppen (12) og sette slangeendene i sammen slik at det ikke lekker støv ut.

Legg sugeslangen rundt støvsugeren.

Legg tilbehøret i egnede oppbevaringsposer i plast og lukk posene.

Overdelen (8) skal være ordentlig forbundet med beholderen (10) - kontroller at kneplåsene et låst (9).

9. Rengjøring

9.1 Generell rengjøringsinformasjon

Rengjør beholderen og tilbehøret med vann. Tørk av overdelen (8) med en fuktig klut.

Obs! Dette apparatet inneholder helseskadelig støv. Tømming og vedlikehold, inkludert tømming av støvsamlerbeholderne skal bare utføres av fagfolk med tilsvarende verneutstyr.

Tømming av beholderen

Kun tillatt ved støv med arbeidsplassgrenseverdier>1 mg/m³(ASR 35

L ACP)

• Ta ut kontakten.
• Åpne kneplåsene (9). Ta overdelen (8) av beholderen (10).
• Vipp ut beholderen.

Fleece-filterpose deponeres (støvfattig deponering)

• Ta ut kontakten.
• Bruk åndedrettsvern.
• Åpne kneplåsene (9). Ta overdelen (8) av beholderen (10).
• Trekk fleece-filterposen (7) forsiktig bakover fra sugeåpningen (13). Lukk flensen på fleece-filterposen ved å klappe over dekselet.
• Kast avfallet i henhold til de gjeldende bestemmelsene.
• Sett inn ny fleece-filterpose (se kapittel 6.2).

PE-deponeringspose deponeres (støvfattig deponering)

• Sett støpselet i stikkontakten.
• Støvsugeren slås på og filter ristes: Sett bryteren i stilling "IR" (2).
• Slå av støvsuger: Sett bryteren (2) i stilling "0".
• Bruk åndedrettsvern.
• ASR 35 M ACP, ASR 35 H ACP: Ta av sugeslangen, lukk sugeåpningen (13) med läseproppen (12).
• Äpne kneplåsene (9). Ta overdelen (8) av beholderen (10). Sett bryteren (2) i stillingen "I" før

overdelen settes bort, slik at eventuelt støv blir sugd opp.

• Trekk PE-deponeringsposen (6) forsiktig bakover fra sugeåpningen (13). Lukk flensen på PE-deponeringsposen ved å klappe over dekselet.
• Kast avfallet i henhold til de gjeldende bestemmelsene.
• Sett inn ny PE-deponeringspose (se kapittel 6.3).

9.2 Spesielle henvisninger for rengjøring for ASR 35 M ACP, ASR 35 H ACP

På maskiner i klasse M / H skal utsiden av maskinen rengjøres med støvsuging og tørkes ren med en klut eller behandles med tetningsmiddel før de tas ut av det farlige området. Alle maskindeler er å betrakte som forurenset når de kommer fra det farlige området, og de må håndteres på egnet vis for å unngå spredning av støvet. Ved gjennomføring av vedlikehold eller reparasjoner må alle forurensede gjenstander som ikke er rengjort tilfredsstillende, kasseres. Slike gjenstander skal kasseres i tette poser i samsvar med de gjeldende bestemmelsene for kassering av denne typen avfall.

10. Vedlikehold

10.1 Generell informasjon

Slå av apparatet og trekk ut støpselet før vedlikehold. Sikre mot at støpselet settes inn ktet.

Rengjør apparatet (se kapittel 9.).

Hvis brukeren selv skal utføre vedlikehold på apparatet, må vedkommende ta fra hverandre, rengjøre og vedlikeholde støvsugeren så langt det lar seg gjennomføre uten at det oppstår fare for vedlikeholdspersonale eller andre personer.

Forsiktighetstiltak

Egnede forsiktighetstiltak innebærer rengjøring før demontering, filtrert ventilasjon som støvsugeren demonteres fra, rengjøring av vedlikeholdsområdet og egnet, personlig verneutstyr.

10.2 Redusert sugeeffekt

Ved redusert oppsugingseffekt bør du gjennomføre følgende tiltak:

1. Rengjøring av filterkassettene ved å slå på den elektromagnetiske risteenheten (sett bryteren (2) i stillingen "IR").
2. Tøm beholderen eller bytt fleece-filterpose (7) eller PE-deponeringspose (6).
3. Skift ut filterkassettene (17).

10.3 Skifte ut filterkassetter (17)

Rist filterkassettene (17) en gang til før filterbyttet ved å slå på den elektromagnetiske risteenheten (sett bryteren (2) i stillingen "IR").

Drei låseknappen (15) på dekselet (14) ca 90° mot urviseren og trykk dekselet (14) bakover. Løft opp toppen og ta ut filterkassettene (17) oppover. Legg filterkassettene rett i en plastpose som forsegles og kasser den på forskriftsmessig vis. Sett i nye filterkassetter. Pass på at filterne er rene og sitter som de skal.

10.4 Motorfilter

• Skift ut filterkassettene (17).
• Skift ut motorfilteret (16), eller vask det under rennende vann, tørk det og sett det inn igjen.

10.5 Vannsensor

OBS - Rengjør vannsensoren regelmessig og kontroller ved tegn på skader.

10.6 Tekniske kontroller på ASR 35 M ACP, ASR 35 H ACP

Minst en gang i året skal det gjennomføres en støvteknisk kontroll av apparatet, f.eks. for skader på filteret, at apparatet er tett og at kontrollinnretningen fungerer. Kontrollen skal gjennomføres av produsenten eller opplært personale.

Hvis brukeren selv skal utføre vedlikehold på apparatet, må vedkommende ta fra hverandre, rengjøre og vedlikeholde støvsugeren så langt det lar seg gjennomføre uten at det oppstår fare for vedlikeholdspersonale eller andre personer.

Forsiktighetstiltak

Egnede forsiktighetstiltak innebærer rengjøring før demontering, filtrert ventilasjon som støvsugeren demonteres fra, rengjøring av vedlikeholdsområdet og egnet, personlig verneutstyr.

Ved gjennomføring av vedlikehold eller reparasjoner må alle forurensede gjenstander som ikke er rengjort tilfredsstillende, kasseres. Slike gjenstander skal kasseres i tette poser i samsvar med de gjeldende bestemmelsene for kassering av denne typen avfall.

MERK: I tillegg skal virkningen til støvsugere i klasse H kontrolleres årlig.

Ta hensyn til informasjonen i kapittelet Rengjøring.

• Er filterkassettene (17) tilsmusset? - rengjør.
• Er fleece-filterposen (7) full? - bytt.
• PE-deponeringspose (6) full? - bytt.
• Er beholderen (10) full? - tøm.
• Er motorfilteret (16) tett? - Se kapittel 10..
• Er dyse, rør eller slange tett?- rengjør.

• Er nettledningen i orden?
• Er apparattoppen riktig satt på?
• Har vannsensoren slått av? - tøm beholderen; slå av og på igjen.
• Står bryteren (2) i stillingen "AR"? - sett i stilling "I" eller "IR". Se kapittel 7.1.
• Støvsugeren blir ikke slått av og på av et elektroverktøy, selv om bryteren (2) står i stillingen "AR". - Koble elektroverktøyet til stikkontakten (4).

Støv i beholderen ved innsatt fleece-filterpose:

- Dreieknappen står i feil posisjon. Se kapittel 6.2.

PE-deponeringspose suges mot filterkassettene (17):

- Dreieknappen står i feil posisjon. Se kapittel 6.3.

PE-deponeringspose suges mot filterkassettene (17):

- Dreieknappen står i feil posisjon. Se kapittel 6.3.

Foreta ingen inngrep i apparatet. Ta kontakt med et autorisert verksted eller

Metabo kundeservice (se kapittel13. Reparasjon)

12. Tilbehør

Bruk kun originalt Metabo-tilbehør.

Kontakt din forhandler hvis du trenger tilbehør.

Se side 4.

19 Fleece-filterpose (for apparat i støvklasse L og M). 5 stk. = 1 sett

20 Fleece-deponeringspose (for apparat i støvklasse L, M og H) 5 stk. = 1 sett

21 Filterkassett (for apparat i støvklasse L og M) 2 stk. = 1 sett

22 Filterkassett av polyester (for apparat i støvklasse L og M) 2 stk. = 1 sett

23 Nano-filterkassett av polyester (for apparat i støvklasse L og M) 2 stk. = 1 sett

24 HEPA-filterkassett (for apparat i støvklasse H) 2 stk. = 1 sett

33 Universalmunnstykke

34 Universalbørste

35 Møbelmunnstykke

36 Fugemunnstykket

37 Gummimunnstykke

38 Gulvmunnstykke-sett (med gulvinnsats og innsats for våtsuging)

39 Kombimunnstykke

40 Avsug-sett elektroverktøy
41 Sugeslange
42 Sugeslange (antistatisk)
43 Overgangsstykke

13. Reparasjon

Apparatene må kun repareres av elektrofagfolk! Bruk bare originale reservedeler fra Metabo.

Hvis du har en Metabo-maskin som trenger reparasjon, kan du ta kontakt med en representant for Metabo. Adresser finner du på www.metabo.com.

Du kan laste ned reservedelslister fra www.metabo.com.

14. Miljøvern

Metabo-emballasje er 100 % egnet til gjenvinning. Utbrukte apparater og tilbehør inneholder store mengder rå- og kunststoffer som også kan kjøres gjennom en gjenvinningsprosess.

Denne bruksanvisning er trykt på papir som er bleket uten klor.

elektriske og elektroniske produkter og direktivets implementering i nasjonal rett, må apparater som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

15. Tekniske data

Forklaringer til opplysningene på side 2.

Vi forbeholder oss retten til å gjøre endringer som følge av teknisk utvikling.

K = Støvklasse. i henhold til EN 60335-2-69.

A = U t v e n d U = Nettspenning

F = Nettfrekvens

A = S t r ∅ m f

N = Strømledning

P_1 =Nominelt effektopptak

A_F =Filterflate (2 filterkassetter)

p_U1= maks. undertrykk (på slangen)

p_U2= maks. undertrykk (ved viften)

m=vekt (uten strømledning)

L_pA = Lydtrykknivå

L_WA =Lydeffektnivå

Under arbeid kan lydnivået overskride 80 dB(A).

Bruk hørselsvern!

Måleverdier iht. EN 60704.

\~ Vekselstrøm

Angitte tekniske data kan variere (i henhold til de gjeldende standardene).

DANSKda

Original brugsanvisning

1. Overensstemmelseserklæring

Støvsugeren er egnet til anvendelse som:

kan også fås hos de lokale brancheorganisationer og institutioner.

Støvsugeren er egnet til anvendelse som:

ASR 35 L ACP, ASR 35 M ACP og ASR 35 H ACP:

Maskiner og tilbehør må ikke anvendes, hvis:

Syre, acetone og opløsningsmidler kan ætse maskinens dele.

fagfolk, som bruger egnede værnemidler.

Advarsel om generel fare!

16 Motorbeskyttelsesfilter

17 Filterkassette (efter IFA C)

Tilladt ved maskiner i støvklasse L og M (til støvfattig bortskaffelse).

Vi anbefaler anvendelse af fleece-filterpose ved:

Tag fat i flangen på den nye fleece-filterpose, og skub først filterposen hen over sugestudsen forneden og dernæst hen over knasten foroven. Sæt overdelen på beholderen igen, og luk snaplåsene.

Står kontakten (2) på "AR" eller "IR", overvåges volumenstrømmen.

Fjern sugeslangen fra væsken, før beholderen tømmes.

Anvendelse som industristøvsuger:

Sæt kontakten (2) på "AR".

Indstil drejekontakten (5) til ∅ 35 mm.

Sæt kontakten (2) på "AR".

Læg tilbehøret i egnede plastposer, og luk poserne.

Rul stikledningen op på kabelholderen (11).

Overdelen (8) skal være fastgjort sikkert til beholderen (10) – kontroller, at snaplåsene (9) er lukkede.

9. Rengøring

9.1 Generelle rengøringsanvisninger

Rengør beholder og tilbehør med vand. Aftør overdelen (8) med en fugtig klud.

10.2 Nedsat sugestyrke

Foretag følgende, hvis sugestyrken aftager:

10.4 Motorbeskyttelsesfilter

10.6 Teknisk kontrol ved ASR 35 M ACP, ASR 35 H ACP

Reservedelslister kan downloades på www.metabo.com.

DANSKda
