MANUALE UTENTE ASR 35 M ACP METABO

Istruzioni per l'uso originali Dichiariamo sotto la nostra completa responsabilità che questi dispositivi di aspirazione/depolveratori, identificati dai modelli e numeri di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) - vedere pagina 3. ASR 35 L ACP: L'aspiratore è ideato per l'aspirazione di polvere e corpi solidi (schegge di vetro, chiodi, ecc.) nonché di liquidi di qualsiasi tipo, tranne i liquidi facilmente infiammabili e combustibili e i materiali con una temperatura superiore a 60°C. L'aspiratore è adatto per la separazione di polveri secche non infiammabili, liquidi non infiammabili, polveri di legno e polveri pericolose con valori limite sul posto di lavoro > 1 mg/m³. ASR 35 M ACP: L'aspiratore è ideato per l'aspirazione di polveri nocive per la salute, appartenenti alla classe di polveri M, secondo la norma EN 60335-2-69. L'aspiratore è adatto per la separazione di polveri secche non infiammabili, liquidi non infiammabili, polveri di legno e polveri pericolose con valori limite sul posto di lavoro ≥ 0,1 mg/m³. Il valore LEP e le sostanze cancerogene sono riportate nella relativa lista dei valori LEP, oppure è possibile richiedere informazioni in merito alle associazioni di categoria/istituzioni del proprio Paese. Il risultato del controllo tecnico eseguito sulle polveri fa riferimento solo all'aspirazione/assorbimento di polvere asciutta. L'aspiratore è adatto per l'impiego come: a) Aspiratore industriale (IS) per l'aspirazione di polveri depositate. b) Depolveratore (ENT) per l'aspirazione di polvere in sospensione prodotta dalle macchine per la lavorazione dei materiali. L'aspiratore è concepito per resistere a considerevoli sollecitazioni nell'utilizzo industriale, ad esempio nell'artigianato, nelle installazioni, nell'edilizia, nell'industria, nelle officine, nelle attività di decoratori, stuccatori, falegnami e delle aziende per la lavorazione del legno. Secondo EN 60335-2-

ASR 35 H ACP: L'aspiratore è ideato per l'aspirazione di polveri patogene nocive per la salute, appartenenti alla classe di polveri H, secondo la norma EN 60335-2-69. L'aspiratore è adatto per la separazione di polveri secche non infiammabili, particelle cancerogene e patogene, liquidi non infiammabili, polveri di legno e polveri nocive per la salute con valori limite sul posto di lavoro < 0,1 mg/m³. Il valore LEP e le sostanze cancerogene sono riportate nella relativa lista dei valori LEP, oppure è possibile richiedere informazioni in merito alle associazioni di categoria/istituzioni del proprio Paese. Il risultato del controllo tecnico eseguito sulle polveri fa riferimento solo all'aspirazione/assorbimento di polvere asciutta. L'aspiratore è adatto per l'impiego come: a) Aspiratore industriale (IS) per l'aspirazione di polveri depositate. b) Depolveratore (ENT) per l'aspirazione di polvere in sospensione prodotta dalle macchine per la lavorazione dei materiali. L'aspiratore è concepito per resistere a considerevoli sollecitazioni nell'utilizzo industriale, ad esempio nell'artigianato, nelle installazioni, nell'edilizia, nell'industria, nelle officine, nelle attività di decoratori, stuccatori, falegnami e delle aziende per la lavorazione del legno. Secondo EN 60335-2-

ASR 35 L ACP, ASR 35 M ACP e ASR 35 H ACP: Questo dispositivo non è concepito per essere utilizzato da persone con limitate capacità fisiche, psichiche, sensoriali o intellettuali o con insufficienti esperienze e/o conoscenze, a meno che ciò non avvenga sotto la sorveglianza di personale responsabile per la loro sicurezza o che tale personale fornisca le istruzioni necessarie per utilizzare il dispositivo. Osservare le disposizioni nazionali e le indicazioni fornite dal produttore della sostanza. Questo prodotto è destinato ad un uso industriale. Non è consentito aspirare polveri contenenti amianto. Non deve essere utilizzato per aspirare polveri infiammabili. Non devono essere aspirati solventi infiammabili o esplosivi, materiale impregnato di solvente, polveri potenzialmente esplosive, liquidi come benzina, gasolio, alcol, diluente e/o materiali con temperature superiori a 60°C. In caso contrario sussiste il pericolo d'esplosione e d'incendio! Il dispositivo non deve essere utilizzato in prossimità di gas e sostanze infiammabili. Per eventuali danni derivanti da un uso improprio del dispositivo è responsabile esclusivamente l'utilizzatore. È obbligatorio rispettare le prescrizioni generali per la prevenzione degli infortuni nonché le avvertenze di sicurezza allegate.

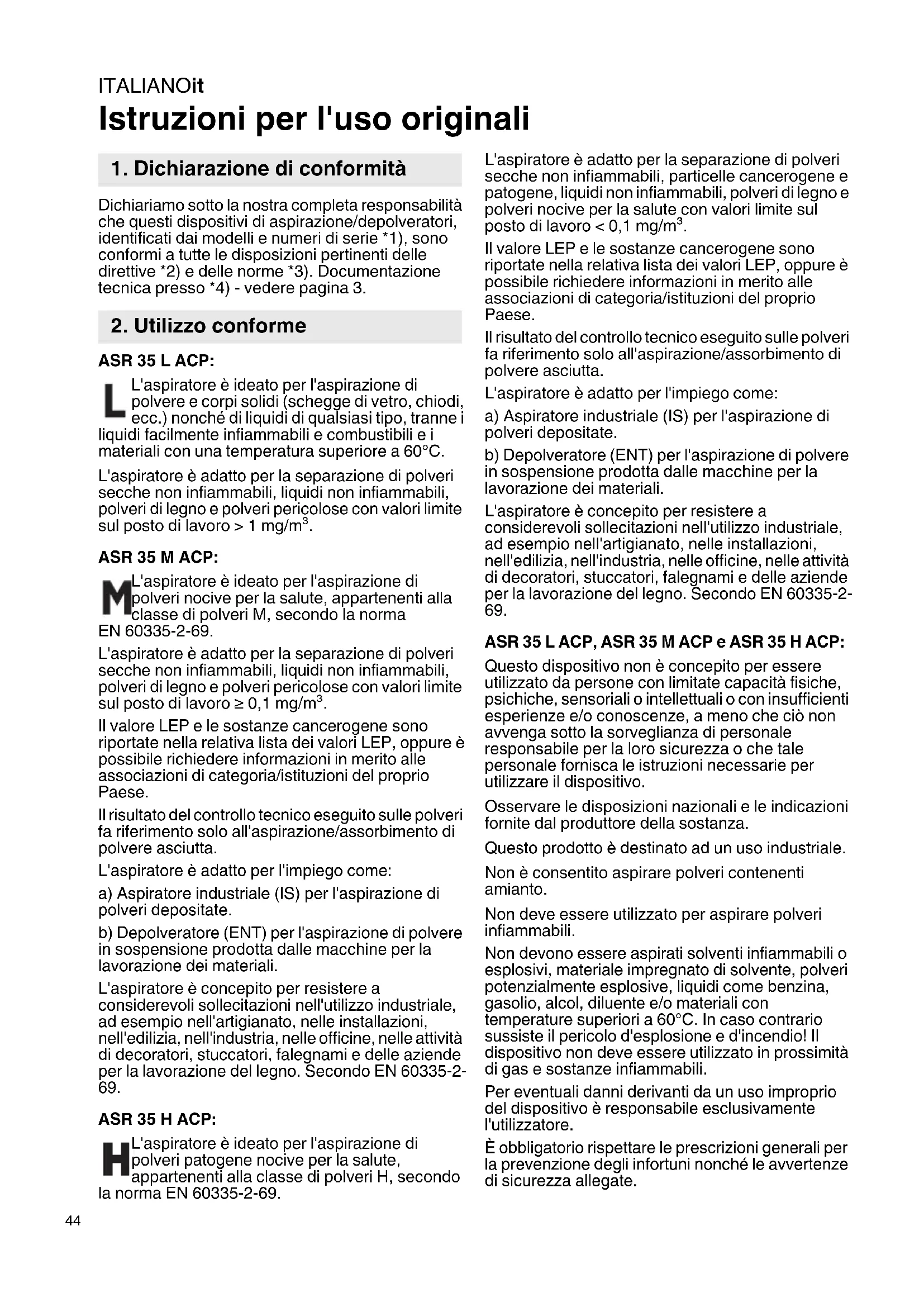

1. Dichiarazione di conformità

2. Utilizzo conformeITALIANO it

Prima di utilizzare il dispositivo, leggere attentamente e per intero le avvertenze sulla sicurezza e le istruzioni per l'uso fornite in dotazione. Conservare tutta la documentazione allegata e, nel caso di cessione del dispositivo a terzi, consegnare anche a documentazione. Prima dell'utilizzo devono essere trasmesse agli operatori le informazioni, le istruzioni e la documentazione di addestramento sull'utilizzo del dispositivo e delle sostanze alle quali è destinato, incluso il procedimento sicuro per l'eliminazione del materiale assorbito. Per proteggere la propria persona e il dispositivo stesso, attenersi alle parti di testo contrassegnate con questo simbolo! Non consentire mai ai bambini di utilizzare il dispositivo. I bambini devono essere sorvegliati al fine di garantire che non giochino con l'apparecchio. Attenzione! Utilizzare esclusivamente gli accessori forniti in dotazione con il dispositivo oppure quelli indicati nelle istruzioni per l'uso. L'utilizzo di altri accessori potrebbe compromettere la sicurezza del dispositivo. Non è consentito utilizzare il dispositivo per attività che esulano da quanto descritto nelle presenti istruzioni. Il produttore non si assumerà alcuna responsabilità in caso di eventuali danni derivanti da un uso improprio o non conforme oppure da riparazioni non eseguite a regola d'arte. Qualora il dispositivo non venisse utilizzato, lasciare il tubo flessibile collegato, in modo da evitare che la polvere possa fuoriuscire inavvertitamente. Per ASR 35 M ACP e ASR 35 H ACP, chiudere l’apertura di aspirazione (13) con l'apposito tappo (12) e congiungere le estremità del tubo flessibile, affinché la polvere non possa fuoriuscire. Non mettere in funzione i dispositivi, accessori inclusi, se: - il dispositivo presenta danni visibili (cricche/rotture), - la linea di collegamento alla rete risulta difettosa oppure presenta tracce di cricche e/o invecchiamento, - si sospetta che sia presente un difetto non visibile (in seguito ad una caduta). Non indirizzare gli ugelli, il tubo flessibile o il tubo verso persone o animali. AVVERTENZA - In caso di fuoriuscita di schiuma o acqua, spegnere subito il dispositivo. Svuotare il contenitore e, se necessario, il filtro pieghettato. Non salire né sedersi mai sul dispositivo. Posare sempre la linea di allacciamento ed il tubo flessibile in

3. Avvertenze generali di

4. Avvertenze specifiche di

modo tale da escludere rischi di inciampo. Non posare la linea di allacciamento sopra spigoli vivi, non piegarla né schiacciarla. Qualora la linea di allacciamento del dispositivo venisse danneggiata, dovrà essere sostituita con una linea di allacciamento speciale. Vedere il capitolo ”Riparazione“. Collegare esclusivamente ad una presa con contatto di terra. Non utilizzare cavi di prolunga danneggiati. Non estrarre né inserire mai la spina con le mani bagnate. Non esercitar mai trazione dal cavo, bensì solamente dalla spina. AVVERTENZA - La presa del dispositivo deve essere utilizzata esclusivamente per gli scopi prestabiliti nelle istruzioni per l’uso. Non lasciare il dispositivo incustodito. In caso di interruzione prolungata del lavoro, scollegare la spina. L'aspiratore non deve essere utilizzato o custodito all'aperto in condizioni di umidità. ATTENZIONE - Questa macchina può essere utilizzata solo in interni. Acidi, acetone e solventi possono intaccare parti del dispositivo. Prima di ogni manutenzione, della pulizia e dopo ogni utilizzo, scollegare il dispositivo e staccare la spina. Dispositivi a getto di vapore e puli- trici ad alta pressione non devono essere utilizzati per la pulizia dell'aspiratore. L'interno del coperchio dev'essere sempre mantenuto asciutto. Contagio causato da una pulizia non eseguita per lungo tempo, in particolare in caso di utilizzo per lavorazione di generi alimentari: pulire e disinfettare sempre il dispositivo immediatamente dopo l'uso. Non aprire l'apparecchio all'aperto in caso di pioggia o temporale. Non utilizzare il dispositivo all’aperto in presenza di basse temperature. L'apparecchio non deve essere messo in funzione in ambienti soggetti a rischio d'esplosione. Mantenere l'aspiratore in posizione stabile. Deve essere presente un sufficiente ricambio d'aria L nel locale, qualora l'aria di scarico ritorni nel locale stesso. Attenersi alle normative nazionali in materia. Attenzione! Questo dispositivo contiene polveri nocive per la salute. Gli interventi di svuotamento e manutenzione, inclusa l'eliminazione dei recipienti per la raccolta della polvere, devono essere eseguiti solamente da personale tecnico che indossi i previsti dispositivi di protezione. Avvertenza per pericolo generale! Attenzione! Non utilizzare il dispositivo senza aver prima letto le istruzioni per l'uso!ITALIANO it

AVVERTENZA - Il personale di servizio deve essere adeguata- mente istruito all'uso di questi aspi- ratori. Avvertenze specifiche di sicurezza per ASR 35 M ACP: Targhetta di avvertenza per macchine della categoria di polveri

Per le operazioni di svuotamento e manutenzione, rispettare le seguenti indicazioni: Pulire il dispositivo prima di aprirlo. Indossare una mascherina antipolvere. Evitare che altre persone entrino in contatto con la polvere. Garantire una ventilazione forzata filtrata in loco. Inoltre pulire la zona dedicata alla manutenzione. Non mettere in funzione il dispositivo senza l'impianto di filtrazione completo. (Cassette- filtro e sacchetto di smaltimento in PE.) Dal controllo eseguito in conformità alla norma EN 60335 parti 1 e 69 è risultato che i requisiti tecnici di sicurezza in riferimento alla sicurezza elettrica sono soddisfatti anche durante l'aspirazione di una miscela acqua- aria. Avvertenze specifiche di sicurezza per ASR 35 H ACP: Targhetta di avvertenza per macchine appartenenti alla cate- goria di polveri H: ATTENZIONE: Questo dispositivo contiene polveri nocive per la salute. Gli interventi di svuotamento e manutenzione, inclusa l'eliminazione dei recipienti per la raccolta della polvere, devono essere eseguiti solamente da personale tecnico che indossi i previsti dispositivi di protezione. Non mettere in funzione il dispositivo senza l'impianto di filtrazione completo. Per le operazioni di svuotamento e manutenzione, rispettare le seguenti indicazioni: Pulire il dispositivo prima di aprirlo. Indossare una mascherina antipolvere. Evitare che altre persone entrino in contatto con la polvere. Garantire una ventilazione forzata filtrata in loco. Inoltre pulire la zona dedicata alla manutenzione. Non mettere in funzione il dispositivo senza l'impianto di filtrazione completo. (Cassette- filtro e sacchetto di smaltimento in PE.) Dal controllo eseguito in conformità alla norma EN 60335 parti 1 e 69 è risultato che i requisiti tecnici di sicurezza in riferimento alla sicurezza elettrica sono soddisfatti anche durante l'aspirazione di una miscela acqua- aria. AVVERTENZA - Non utilizzare più le cassette-filtro dopo averle estratte dal dispositivo. eITALIANOit

Avvertenze specifiche di sicurezza per ASR 35 L ACP: Targhetta di avvertenza per macchine appartenenti alla cate- goria di polveri L: Il dispositivo è idoneo per l'aspirazione di sostanze lievemente nocive per la salute. Il dispositivo non è idoneo per la riduzione della polvere di legno nell'aria inalata. Le polveri di materiali come vernici contenenti piombo, alcuni tipi di legno, minerali e metalli possono essere dannose per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'utilizzatore oppure delle persone che si trovano nelle vicinanze. Determinate polveri come polvere di legno di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Vedere pagina 3. 1 Regolatore della potenza di aspirazione * 2 Commutatore rotante ON/OFF/Automatico/ ACP 3 Indicatore di controllo portata in volume 4 Presa per l’elettroutensile 5 Commutatore rotante per la selezione del diametro del tubo flessibile di aspirazione * 6 Sacchetto di smaltimento in PE * 7 Sacchetto filtro in tessuto non tessuto * 8Parte superiore 9 Chiusura a scatto 10 Contenitore 11 Supporto cavi (aprire il coperchio all'indietro ed appendervi il cavo per il collegamento alla rete) 12 Tappo di chiusura (solo per ASR 35 M ACP,

13 Apertura di aspirazione 14 Chiavistello (per l'apertura della copertura per la sostituzione della cassetta-filtro) 15 Pulsante di blocco 16 Filtro di protezione motore 17 Cassetta-filtro (secondo IFA C)

• a seconda della dotazione / non compresa nella fornitura Prima della messa in funzione, verificare che la frequenza e la tensione di alimentazione elettrica corrispondano ai dati elettrici riportati sulla targhetta del modello.

6.1 Chiudere il tappo (solo per ASR 35 M ACP,

ASR 35 H ACP) Agganciare la catena del tappo (12) nel foro dell'apertura di aspirazione (13).

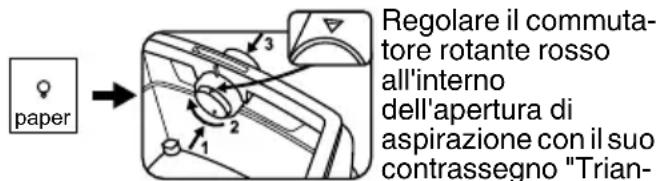

6.2 Montaggio del sacchetto filtro in tessuto

non tessuto Consentito per i dispositivi appartenenti alle classi di polveri L e M (per lo smaltimento a bassa produzione di polveri). Nei seguenti casi si consiglia l'utilizzo di sacchetti filtranti in tessuto non tessuto: - Applicazioni in cui si formano piccole quantità di polveri sottili (ad es. prelevigatura e levigatura di rivestimenti di colore e di vernice, aspirazione durante brevi perforazioni di diametro ridotto < 10 mm ecc.). - Utilizzo di macchine, come ad es. frese verticali, piallatrici, levigatrici piccole ecc. Se si utilizza un sacchetto filtrante di carta/ microfibra, la pulizia tramite filtro non funziona. Spegnere il dispositivo, scollegare la spina, aprire le chiusure a scatto (9). Rimuovere la parte superiore (8) dal contenitore (10). Regolare il commuta- tore rotante rosso all'interno dell'apertura di aspirazione con il suo contrassegno "Trian- golo" verso l'alto. (Per avvitare premere in direzione del tubo flessibile, dopo l'avvitamento tirare nuova- mente indietro). Afferrare il nuovo sacchetto filtro in tessuto non tessuto per la flangia e spingerlo dapprima oltre il bocchettone di aspirazione, quindi in alto oltre la camma di arresto. Collocare nuovamente la parte superiore sul contenitore e chiudere le chiusure a scatto.

6.3 Montaggio del sacchetto di smaltimento

in PE Fortemente raccomandato per i dispositivi appartenenti alla classe di polveri H (per lo

6. Messa in funzione

smaltimento senza produzione di polveri). Consentito per i dispositivi appartenenti alle classi di polveri L e M. Nei seguenti casi si consiglia l'utilizzo di sacchetti di smaltimento in PE: - Applicazioni in cui si formano grandi quantità di polveri sottili (ad es. fresatura di superfici di intonaco, prelevigatura e levigatura di massetti ecc.). - Utilizzo di macchine, come ad es. frese per risanamenti, levigatrici per risanamenti, levigatrici a secco, scanalatori per muri ecc. Se si utilizza un sacchetto di smaltimento in PE, la pulizia tramite filtro deve essere avviata in base ai materiali (vedi raccomandazione) (funzione AR / IR). Spegnere il dispositivo, scollegare la spina, aprire le chiusure a scatto (9). Rimuovere la parte superiore (8) dal contenitore (10). Spostare il commutatore rotante rosso all'interno dell'apertura di aspirazione con il suo contrassegno "Cerchio" verso l'alto. (Per avvitare premere in direzione del tubo flessibile, dopo l'avvitamento tirare nuovamente indietro). Afferrare il sacchetto di smaltimento in PE (6) per la flangia e, con la sua apertura, guidarlo dapprima oltre la camma di arresto nella parte inferiore dell'apertura di aspirazione (8), quindi applicarlo fino a battuta sull'apertura di aspirazione. Distendere il sacchetto di smaltimento in PE (6) in modo uniforme sul fondo del contenitore. Sistemare i bordi del sacchetto di smaltimento in PE lungo il bordo del contenitore, in modo tale che la parte superiore applicata (5) blocchi il sacchetto di smaltimento in PE lungo l'intero perimetro.

7.1 Accensione/spegnimento, modalità

automatica, ACP Selezionare la modalità operativa desiderata mediante l'interruttore (2): Posizione "0":

• L'aspiratore è spento Posizione "I":

• L'aspiratore è acceso

• L'ACP* è spento Posizione "IR":

• L'aspiratore è acceso

• L'ACP* è acceso Posizione "AR":

• Accensione/spegnimento automatico: L’aspiratore viene acceso/spento da un elettroutensile collegato alla presa di corrente (4). (Nota: dopo lo spegnimento dell'elettroutensile, l'aspiratore resta ancora in funzione per circa 10 secondi. In questo modo si impedisce che la polvere rimanga nel tubo flessibile.)

• ACP (funzione di vibrazione automatica): pulizia automatica del filtro all'accensione e la raggiungimento di un determinato valore di depressione. Per filtri sempre liberi senza interruzione del lavoro.

La presa elettrica (4) è destinata solo al collegamento di un altro elettroutensile. L'assorbimento di corrente massimo ammesso (somma dell'aspiratore e dell'elettroutensile collegato) non deve superare il valore I max (vedere tabella, pagina 2). Attenzione! L'elettroutensile deve essere spento quando si inserisce la spina. Con la spina inserita, la presa resta sempre sotto tensione, indipendentemente dalla posizione dell'interruttore. Se l'interruttore (2) si trova in posizione "0" la presa può essere utilizzata come cavo di prolunga (ad esempio per le luci). Se l'interruttore (2) si trova in posizione "AR", l'aspiratore viene acceso/spento mediante un elettroutensile collegato alla presa (4).

7.3 Regolatore della potenza di aspirazione

ACP) Con il regolatore della potenza di aspirazione (1) è possibile regolare senza interruzione il numero di giri del motore e, di conseguenza, la potenza di aspirazione, in base alle condizioni di lavoro.

7.4 Indicatore di controllo della portata

volumetrica In presenza di un contenitore pieno e/o di occlusioni nel tubo flessibile si illumina l'indicatore di controllo della portata volumetrica (3). Per ASR 35 M ACP e ASR 35 H ACP viene inoltre emesso un segnale acustico.

7.5 Commutatore rotante per l’impostazione del

ACP) Con il commutatore rotante (5), impostare il diametro del tubo flessibile di aspirazione applicato al dispositivo. Se l'interruttore (2) si trova in posizione "AR" o "IR", la portata volumetrica viene monitorata. Se non viene raggiunto un valore prestabilito della portata volumetrica, le cassette-filtro (17) vengono automaticamente scosse, senza che la potenza di aspirazione diminuisca. Se ciononostante il valore non viene raggiunto, l’indicatore di controllo della portata volumetrica si illumina e, con l’interruttore in posizione "AR", viene emesso anche un segnale acustico, per indicare che occorre svuotare il contenitore, oppure che occorre sostituire il sacchetto filtro in tessuto non tessuto (7) oppure il sacchetto di smaltimento in PE (6). Ø 35 mm => 70 m³/h

Ø 27 mm => 40 m³/h Ø 19 mm => 20 m³/h Nota: con un diametro del tubo flessibile di 19 mm o inferiore e condizioni sfavorevoli di portata, è possibile che, nel tubo flessibile, l'indicatore di controllo della portata volumetrica (3) lampeggi e che si oda il segnale acustico, sebbene il sacchetto filtro in tessuto non tessuto non debba ancora essere svuotato. In questo caso mettere il tubo flessibile in posizione diritta e pulirlo. Nota: se a causa di un generatore di polvere (ad esempio un diametro ridotto del canale di aspirazione in combinazione però con un grande diametro del tubo flessibile), si rende necessario impostare il commutatore rotante (5) su un valore inferiore, non è garantito un sufficiente trasporto della polvere nel tubo flessibile. Dopo ogni ciclo di lavoro è necessario che il tubo flessibile venga rimosso dal generatore di polvere, affinché questo possa essere aspirato.

8.1 Aspirazione a secco

Aspirare solo se il filtro, il dispositivo e gli accessori sono asciutti. Se gli elementi sono umidi, la polvere può rimanervi appiccicata e formare incrostazioni. Utilizzare il sacchetto filtro in tessuto non tessuto (7) oppure il sacchetto di smaltimento in PE (6) sempre in combinazione con le cassette-filtro (17).

8.2 Aspirazione a umido

Non utilizzare mai il dispositivo senza le cassette-filtro (17) montate. Si rischia di danneggiare irreparabilmente il dispositivo. Inoltre, può uscire dell'acqua. È possibile utilizzare sacchetti filtro in tessuto non tessuto (7) oppure sacchetti si smaltimento in PE (6). Le cassette-filtro (17) sono adatte per l'aspirazione a umido. Prima dell'aspirazione a umido rimuovere il materiale asciutto aspirato. In questo modo si evita un forte accumulo di sporco e di incrostazioni. Il sensore per l'acqua installato disinserisce il motore quando il contenitore è pieno. Svuotare il dispositivo. Anche se il dispositivo non è disattivato, resta tuttavia attiva la protezione contro il riavvio accidentale. Solamente dopo lo spegnimento e la riaccensione, il dispositivo è di nuovo pronto per il funzionamento. Dopo lo spegnimento, è possibile che un po' d'acqua rifluisca dal tubo flessibile. Prima dello svuotamento, allontanare il tubo flessibile d'aspirazione dal liquido. Per le successive operazioni di aspirazione a secco, utilizzare filtri asciutti. In caso di frequente alternanza tra aspirazione a secco e ad umido, si raccomanda di utilizzare un secondo filtro (sostitutivo) (preferibilmente cassette-filtro in poliestere). Lasciare asciugare il filtro, il contenitore e gli accessori, in modo che la polvere non aderisca alle parti umide.

8.3 Istruzioni particolari per ASR 35 M ACP,

Utilizzo come aspiratore industriale (IS): Commutare l'interruttore (2) in posizione "AR". Impostare il commutatore rotante (5) su Ø 35 mm. Se il valore di portata volumetrica non viene raggiunto, l'indicatore di controllo si illumina per segnalare che il contenitore deve essere svuotato e/o il sacchetto filtro in tessuto non tessuto (7) o il sacchetto di smaltimento in PE (6) deve essere sostituito. Utilizzo come depolveratore (ENT): Il depolveratore deve essere collegato solamente con una singola fonte di polvere. Commutare l'interruttore (2) in posizione "AR". Con il commutatore rotante (5), impostare il diametro del tubo flessibile di aspirazione applicato al dispositivo. Per informazioni dettagliate vedere il capitolo 7.5. Collegare l'elettroutensile disattivato alla presa (4). Vedere il capitolo 7.2. Se non viene raggiunto un valore prestabilito della portata volumetrica, le cassette-filtro (17) vengono automaticamente scosse, senza che la potenza di aspirazione diminuisca. Se ciononostante il valore non viene raggiunto, l'indicatore di controllo della portata si illumina e viene emesso anche un segnale acustico, che indica che il contenitore deve essere svuotato e/o il sacchetto filtro in tessuto non tessuto (7) o il sacchetto di smaltimento in PE (6) deve essere sostituito.

Per ASR 35 L ACP, lasciare il tubo flessibile collegato, in modo da evitare che la polvere possa fuoriuscire inavvertitamente. Per ASR 35 M ACP, ASR 35 H ACP: Chiudere l'apertura di aspirazione (13) con l'apposito tappo (12) e congiungere le estremità del tubo flessibile, affinché la polvere non possa fuoriuscire. Disporre il tubo di aspirazione attorno all'aspiratore. Riporre gli accessori nell'apposito sacchetto di plastica e chiuderlo. Agganciare il cavo per l'allacciamento alla rete all'apposito supporto per cavi (11). La parte superiore (8) deve essere sicuramente collegata al contenitore (10) - controllare che le chiusure a scatto (9) siano chiuse.

9.1 Avvertenze generali per la pulizia

Pulire il contenitore e gli accessori con acqua. Pulire la parte superiore (8) con un panno umido. Attenzione! Questo dispositivo contiene polveri nocive per la salute. Gli interventi di svuotamento e manutenzione, inclusa l'eliminazione dei recipienti per la raccolta della polvere, devono essere eseguiti solamente da personale tecnico che indossi i previsti dispositivi di protezione. Svuotamento del contenitore

9. PuliziaITALIANO it

Consentito solo per polveri con valori limite di esposizione professionale > 1 mg/m

(ASR 35 L ACP). - Estrarre la spina di alimentazione dalla presa. - Aprire le chiusure a scatto (9). Rimuovere la parte superiore (8) dal contenitore (10). - Svuotare il contenitore rovesciandolo. Smaltimento del sacchetto filtro in tessuto non tessuto (smaltimento a bassa produzione di polveri) - Estrarre la spina di alimentazione dalla presa. - Indossare la maschera di protezione. - Aprire le chiusure a scatto (9). Rimuovere la parte superiore (8) dal contenitore (10). - Tirando indietro, estrarre con cautela il sacchetto filtro in tessuto non tessuto (7) dall’apertura di aspirazione (13). Chiudere la flangia del sacchetto filtro in tessuto non tessuto ribaltando il coperchio. - Smaltire il materiale aspirato in conformità alle normative di legge vigenti. - Inserire un nuovo sacchetto filtro in tessuto non tessuto (capitolo 6.2). Smaltimento del sacchetto di smaltimento in PE (smaltimento senza produzione di polveri) - Inserire la spina di alimentazione. - Accendere l'aspiratore e scuotere il filtro: commutare l'interruttore (2) in posizione "IR". - Spegnere l'aspiratore: commutare l’interruttore (2) in posizione "0". - Indossare la maschera di protezione. - ASR 35 M ACP, ASR 35 H ACP: Rimuovere il tubo flessibile di aspirazione e chiudere l'apertura di aspirazione (13) con l'apposito tappo (12). - Aprire le chiusure a scatto (9). Rimuovere la parte superiore (8) dal contenitore (10). Prima di riporre la parte superiore, commutare l'interruttore (2) in posizione "I", affinché venga aspirata eventuale polvere fuoriuscita. - Tirando indietro, estrarre con cautela il sacchetto di smaltimento in PE (6) dall’apertura di aspirazione (13). Chiudere la flangia del sacchetto di smaltimento in PE ribaltando il coperchio. - Smaltire il materiale aspirato in conformità alle normative di legge vigenti. - Inserire un nuovo sacchetto di smaltimento in PE (capitolo 6.3).

9.2 Istruzioni speciali di lavaggio per

ASR 35 M ACP, ASR 35 H ACP

Nel caso di macchine appartenenti alla classe M/H, pulire l'esterno della macchina con un processo di aspirazione polvere e con l'ausilio di un panno oppure utilizzando appositi prodotti sigillanti, prima di toglierle dalla zona di pericolo. Tutte le parti della macchina devono essere considerate inquinate quando provengono dalla zona di pericolo, pertanto occorre adottare provvedimenti idonei per evitare la dispersione della polvere. Durante i avori di manutenzione e riparazione, tutti gli oggetti sporchi, che non possono essere puliti in modo soddisfacente, devono essere smaltiti. Questi oggetti devono essere smaltiti in sacchetti non trasparenti in conformità con le normative di legge vigenti in relazione allo smaltimento rifiuti di questo tipo.

10.1 Avvertenze generali

Prima di ogni manutenzione, spegnere il dispositivo e staccare la spina. Bloccare il dispositivo contro la riattivazione accidentale. Pulire il dispositivo (vedere capitolo 9.). Per la manutenzione eseguita dall'operatore, l'aspiratore deve essere smontato, pulito e sottoposto a manutenzione nella misura in cui ciò sia possibile, senza pericoli per il personale addetto alla manutenzione e per altre persone. Misure preventive Le misure preventive idonee comprendono: pulizia prima dello smontaggio, prevenzione per la ventilazione forzata localmente filtrata dalla quale l'aspiratore viene smontato, pulizia della zona di manutenzione e dispositivi di protezione individuali adeguati.

10.2 Riduzione della potenza di aspirazione

In caso di riduzione della potenza di aspirazione, mettere in atto i seguenti provvedimenti:

1. Pulizia delle cassette-filtro mediante attivazione

del vibratore elettromagnetico (commutare l'interruttore (2) in posizione "R").

2. Svuotamento del contenitore o del sacchetto

filtro in tessuto non tessuto (7) oppure sostituzione del sacchetto di smaltimento in PE (6).

3. Sostituire le cassette-filtro (17).

10.3 Sostituzione delle cassette-filtro (17)

Prima del cambio filtro, scuotere le cassette-filtro (17) ancora una volta mediante attivazione del vibratore elettromagnetico (commutare l'interruttore (2) in posizione "IR"). Con l'ausilio di una moneta o di un oggetto simile, ruotare di 90° in senso antiorario il pulsante di bloccaggio (15) sul chiavistello (14) e spingere indietro il chiavistello (14). Aprire la copertura ed estrarre le cassette-filtro (17) tirando verso l'alto. Chiudere subito le cassette-filtro estratte in un sacchetto di plastica a tenuta di polvere ed eseguirne lo smaltimento in conformità alle disposizioni vigenti. Inserire nuove cassette-filtro, verificando che il filtro sia pulito e ben posizionato.

10.4 Filtro di protezione motore

Controllare regolarmente il filtro di protezione motore. Il filtro di protezione motore (16) sporco indica un malfunzionamento delle cassette-filtro (17): - Sostituire le cassette-filtro (17). - Sostituire il filtro protezione motore (16) oppure risciacquarlo sotto acqua corrente, asciugarlo ed inserirlo nuovamente nel dispositivo.

10. ManutenzioneITALIANOit

10.5 Sensore dell'acqua

ATTENZIONE -Pulire regolarmente il sensore dell’acqua e verificare che non presenti tracce di danneggiamento.

10.6 Controllo tecnico per ASR 35 M ACP,

Almeno una volta l'anno, il produttore o una persona da lui incaricata, deve eseguire un controllo tecnico inerente la polvere, ad esempio eventuali danni del filtro, la tenuta dell'apparecchio e il funzionamento del dispositivo di controllo. Per la manutenzione eseguita dall'operatore, l'aspiratore deve essere smontato, pulito e sottoposto a manutenzione nella misura in cui ciò sia possibile, senza pericoli per il personale addetto alla manutenzione e per altre persone. Misure preventive Le misure preventive idonee comprendono: pulizia prima dello smontaggio, prevenzione per la ventilazione forzata localmente filtrata dalla quale l'aspiratore viene smontato, pulizia della zona di manutenzione e dispositivi di protezione individuali adeguati. Durante i avori di manutenzione e riparazione, tutti gli oggetti sporchi, che non possono essere puliti in modo soddisfacente, devono essere smaltiti. Questi oggetti devono essere smaltiti in sacchetti non trasparenti in conformità con le normative di legge vigenti in relazione allo smaltimento rifiuti di questo tipo. ANMERKUNG: Per gli aspiratori di classe H è necessario controllare l'efficacia ogni anno. Se l’indicatore di controllo della portata volumetrica (3) è acceso, oppure se si avverte un segnale acustico (solo per ASR 35 M ACP, ASR 35 H ACP), significa che occorre svuotare il sacchetto filtro in tessuto non tessuto. Riduzione della potenza di aspirazione: attenersi alle avvertenze riportate nel capitolo Pulizia.

• Cassette-filtro (17) sporche? - Pulire.

• Sacchetto filtro in tessuto non tessuto (7) pieno? - Sostituire.

• Sacchetto di smaltimento in PE (6) pieno? - Sostituire.

• Contenitore (10) pieno? - Svuotare.

• Filtro protezione motore (16) intasato? - Vedere il capitolo 10..

• Ugelli, tubi o tubi flessibili occlusi? - Pulire. Il dispositivo non entra in funzione:

• Connettore inserito nella presa?

• Rete in assenza di tensione?

• Cavo di alimentazione ok?

• La copertura del dispositivo è chiusa correttamente?

• Il sensore dell'acqua è disattivato? - Svuotare il contenitore; spegnere e riaccendere.

• Interruttore (2) in posizione "AR"? - Impostare su "I" oppure "IR". Vedere il capitolo 7.1.

• L'aspiratore non viene acceso/spento mediante un elettroutensile collegato alla presa, sebbene l'interruttore (2) si trovi in posizione "AR". - Collegare l'elettroutensile alla presa (4). Polvere nel contenitore in presenza di sacchetto filtro in tessuto non tessuto:

• Posizione del commutatore rotante errata. Vedere il capitolo 6.2. Il sacchetto di smaltimento in PE viene aspirato in corrispondenza delle cassette-filtro (17):

• Posizione del commutatore rotante errata. Vedere il capitolo 6.3. Il sacchetto di smaltimento in PE viene aspirato in corrispondenza delle cassette-filtro (17):

• Posizione del commutatore rotante errata. Vedere il capitolo 6.3. Non attuare alcun intervento sul dispositivo. Rivolgersi ad una officina autorizzata oppure al Servizio Assistenza Clienti Metabo (vedere capitolo 13. Riparazioni).

Utilizzare solo accessori originali Metabo. In caso di necessità, rivolgersi al rivenditore per l'acquisto di accessori. Vedere pagina 4. 19 Sacchetto filtro in tessuto non tessuto (per dispositivi appartenenti alle classi L e M) 5 pz. = 1 set 20 Sacchetto di smaltimento in PE (per dispositivi appartenenti alle classi L, M e H) 5 pz. = 1 set 21 Cassetta-filtro in carta (per dispositivi appartenenti alle classi L e M) 2 pz. = 1 set 22 Cassetta-filtro in poliestere (per dispositivi appartenenti alle classi L e M) 2 pz. = 1 set 23 Nano-cassetta-filtro in poliestere (per dispositivi appartenenti alle classi L e M) 2 pz. = 1 set 24 Sacchetto di smaltimento in PE (per dispositivi appartenenti alla classe H) 2 pz. = 1 set 25 Filtro di protezione motore (1 pz.). Ordine minimo 2 pz. 26 Staffa di guida 27 Clip per cavi (10 pz.) 28 Tubo flessibile di aspirazione 29 Tubi di aspirazione (2 pz.) 30 Raccordo 31 Ugello di aspirazione 32 Ugello per pavimenti (esecuzione in metallo) 33 Ugello universale 34 Spazzola universale

11. Eliminazione dei guasti

12. AccessoriITALIANO it

35 Spazzola imbottita 36 Ugello per fughe 37 Ugello in gomma 38 Set ugelli da pavimento (con impiego per pavimento ed impiego per l'aspirazione a umido) 39 Ugello multiuso 40 Set aspirazione elettroutensili 41 Tubo flessibile di aspirazione 42 Tubo flessibile di aspirazione (antistatico) 43 Riduttore Le riparazioni dei dispositivi sono riservate esclusivamente ai tecnici elettricisti! Utilizzare esclusivamente ricambi originali Metabo. Nel caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante di zona. Per gli indirizzi consultare il sito www.metabo.com. Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com. Gli imballaggi usati dalla Metabo sono riciclabili al 100%. Gli apparecchi e gli accessori dismessi contengono grandi quantità di materie prime e plastiche, che possono anch'esse essere riciclate. Le presenti istruzioni d'uso sono stampate su carta sbiancata senza cloro. Solo per i Paesi UE: Non gettare i dispositivi nei rifiuti domestici! Secondo la Direttiva europea 2002/96/CE sulle apparecchiature elettriche ed elettroniche usate e l'applicazione della Direttiva stessa nel diritto nazionale, le apparecchiature usate devono essere smaltite separatamente e sottoposte ad un sistema di riciclaggio eco-compatibile. Spiegazioni relative ai dati riportati a pagina 2. Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo tecnologico. K =classe di polveri. Secondo EN 60335-2-

A =dimensioni esterne U =tensione di rete F =frequenza di rete A =assorbimento di corrente N =cavo di allacciamento alla rete

=assorbimento di potenza nominale

=superficie filtro (2 cassette-filtro)

max2 =portata max. (sul soffiante) V =volume contenitore max. m =peso (senza cavo di rete) Livello sonoro classe A tipico:

=livello di pressione acustica

=livello di potenza acustica Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 d(A). Indossare le protezioni acustiche! Valori misurati a norma EN 60704. ~ Corrente alternata I dati tecnici sopra indicati sono soggetti a tolleranze (secondo gli standard specifici vigenti).
