HASZNÁLATI ÚTMUTATÓ ASR 35 M ACP METABO

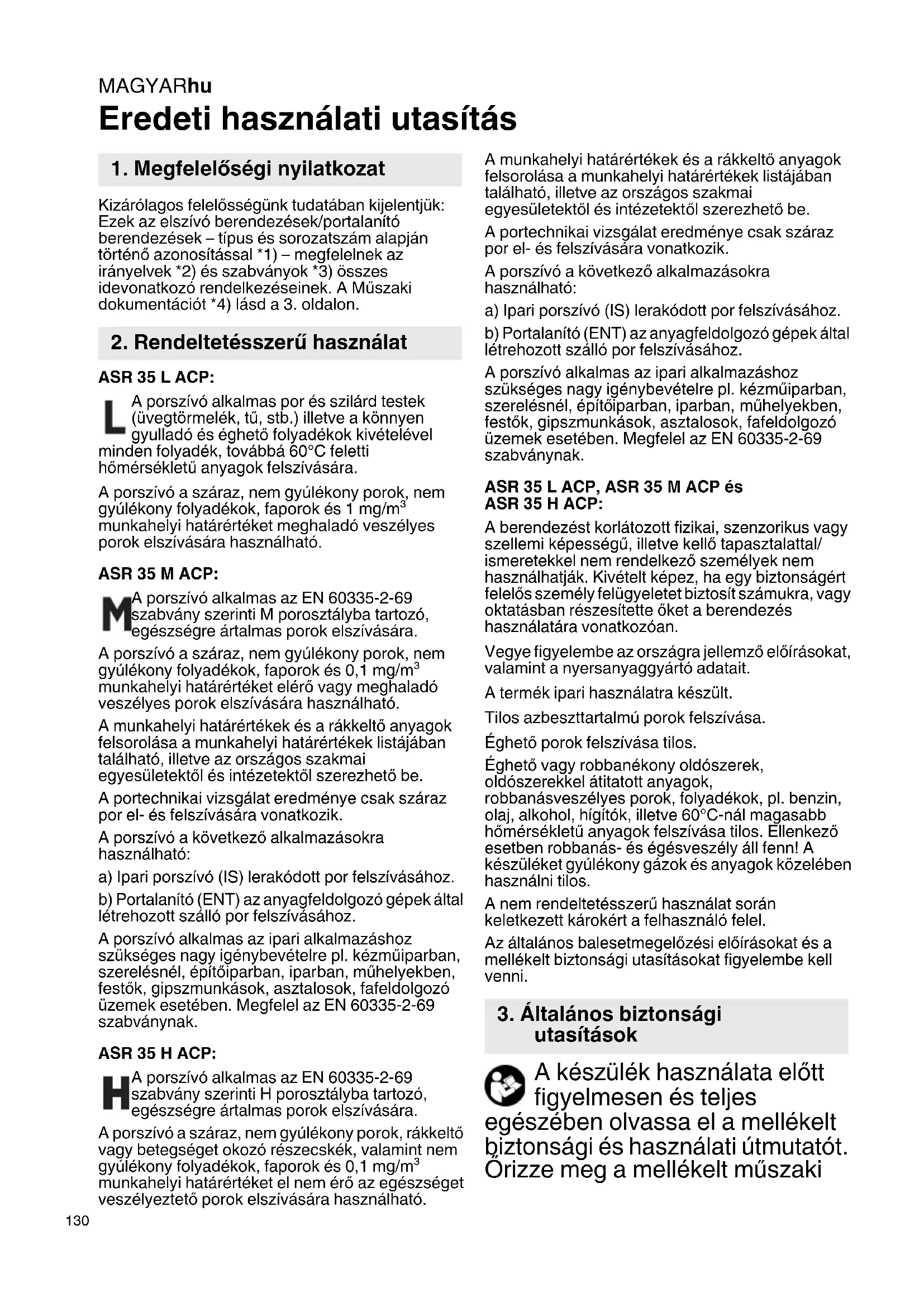

hu Eredeti használati utasítás 130

Eredeti használati utasítás

1. Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük: Ezek az elszívó berendezések/portalanító berendezések – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) lásd a 3. oldalon.

2. Rendeltetésszerű használat

ASR 35 L ACP:

A porszívó alkalmas por és szilárd testek (üvegtörmelék, tű, stb.) illetve a könnyen gyulladó és éghető folyadékok kivételével minden folyadék, továbbá 60°C feletti hőmérsékletű anyagok felszívására.

A porszívó a száraz, nem gyúlékony porok, nem gyúlékony folyadékok, faporok és 1 mg/m ^3 munkahelyi határértéket meghaladó veszélyes porok elszívására használható.

ASR 35 M ACP:

M A porszívó alkalmas az EN 60335-2-69 szabvány szerinti M porosztályba tartozó, egészségre ártalmas porok elszívására.

A porszívó a száraz, nem gyúlékony porok, nem gyúlékony folyadékok, faporok és 0,1 mg/m ^3 munkahelyi határértéket elérő vagy meghaladó veszélyes porok elszívására használható.

A munkahelyi határértékek és a rákkeltő anyagok felsorolása a munkahelyi határértékek listájában található, illetve az országos szakmai egyesületektől és intézetektől szerezhető be.

A portechnikai vizsgálat eredménye csak száraz por el- és felszívására vonatkozik.

A porszívó a következő alkalmazásokra használható:

a) Ipari porszívó (IS) lerakódott por felszívásához.
b) Portalanító (ENT) az anyagfeldolgozó gépek által létrehozott szálló por felszívásához.

A porszívó alkalmas az ipari alkalmazáshoz szükséges nagy igénybevételre pl. kézműiparban, szerelésnél, építőiparban, iparban, mühelyekben, festők, gipszmunkások, asztalosok, fafeldolgozó üzemek esetében. Megfelel az EN 60335-2-69 szabványnak.

ASR 35 H ACP:

H A porszívó alkalmas az EN 60335-2-69 szabvány szerinti H porosztályba tartozó, egészségre ártalmas porok elszívására.

A porszívó a száraz, nem gyúlékony porok, rákkeltő vagy betegséget okozó részecskék, valamint nem gyúlékony folyadékok, faporok és 0,1 mg/m³ munkahelyi határértéket el nem érő az egészséget veszélyeztető porok elszívására használható.

A munkahelyi határértékek és a rákkeltő anyagok felsorolása a munkahelyi határértékek listájában található, illetve az országos szakmai egyesületektől és intézetektől szerezhető be.

A portechnikai vizsgálat eredménye csak száraz por el- és felszívására vonatkozik.

A porszívó a következő alkalmazásokra használható:

a) Ipari porszívó (IS) lerakódott por felszívásához.
b) Portalanító (ENT) az anyagfeldolgozó gépek által létrehozott szálló por felszívásához.

A porszívó alkalmas az ipari alkalmazáshoz szükséges nagy igénybevételre pl. kézműiparban, szerelésnél, építőiparban, iparban, műhelyekben, festők, gipszmunkások, asztalosok, fafeldolgozó üzemek esetében. Megfelel az EN 60335-2-69 szabványnak.

ASR 35 L ACP, ASR 35 M ACP és ASR 35 H ACP:

A berendezést korlátozott fizikai, szenzorikus vagy szellemi képességű, illetve kellő tapasztalattal/ismeretekkel nem rendelkező személyek nem használhatják. Kivételt képez, ha egy biztonságért felelős személy felügyeletet biztosít számukra, vagy oktatásban részesítette őket a berendezés használatára vonatkozóan.

Vegye figyelembe az országra jellemző előírásokat, valamint a nyersanyaggyártó adatait.

A termék ipari használatra készült.

Tilos azbesztartalmú porok felszívása.

Éghető porok felszívása tilos.

Éghető vagy robbanékony oldószerek, oldószerekkel átitatott anyagok, robbanásveszélyes porok, folyadékok, pl. benzin, olaj, alkohol, hígítók, illetve 60°C-nál magasabb hömérsékletű anyagok felszívása tilos. Ellenkező esetben robbanás- és égésveszély áll fenn! A készüléket gyúlékony gázok és anyagok közelében használni tilos.

A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel.

Az általános balesetmegelőzési előírásokat és a mellékelt biztonsági utasításokat figyelembe kell venni.

3. Általános biztonsági utasítások

A készülék használata előtt figyelmesen és teljes egészében olvassa el a mellékelt biztonsági és használati útmutatót. Örizze meg a mellékelt műszaki

leírásokat, és csak ezekkel együtt adja tovább másnak a készüléket.

Használat előtt a felhasználót el kell látni a készülék használatára és azokra az anyagokra vonatkozó információkkal, utasításokkal és képzésekkel, amelyekre a készülék alkalmazható, ideértve a felfogott anyag kezelésére vonatkozó biztonságos eljárás ismertetését is.

4. Különleges biztonsági utasítások

Saját testi épsége és a készülék védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegrészekben foglaltakat!

Ne engedje meg, hogy gyerekek használják a készüléket.

Mindig figyelni kell arra, hogy a gyerekek ne játszhassanak a készülékkel.

Vigyázat! Csak a készülékhez mellékelt vagy a használati útmutatóban megadott tartozékok használhatók. Más tartozékok használata csökkentheti a biztonságot.

Az itt leírtaktól eltérő más munkák végzése tilos.

A nem rendeltetésszerű használatból, szakszerűtlen kezelésből vagy javításból eredő esetleges károkért a gyártó nem vállal felelősséget.

Ha nem használják a készülék, a tömlőt csatlakoztatva kell hagyni annak érdekében, hogy megakadályozzák a por nem kívánt kijutását. Az ASR 35 M ACP

és az ASR 35 H ACP berendezéseknél a szívónyílást (13) a záródugóval (12) le kell zárni, a tömlővégeket össze kell dugni annak érdekében, hogy ne léphessen ki por a készülékböl.

Tilos üzembe helyezni a készüléket és a tartozékokat, ha:

• a készüléken felismerhető sérülés (repedés/törés) látható,
• a hálózati csatlakozóvezeték meghibásodott, vagy repedés illetve öregedés jeleit mutatja,
• láthatatlan hiba gyanúja áll fenn (leesés után).

A fúvókát, a tömlőt vagy a csövet tilos emberekre és állatokra irányítani.

FIGYELMEZTETÉS - Hab vagy víz kilépése esetén azonnal kapcsolja ki a készüléket. Urítse ki a tartályt és szükség esetén a redős szüröt.

Soha ne másszon fel vagy üljön rá a készülékre.

A csatlakozóvezetéket és a tömlőt mindig úgy helyezze el, hogy ne okozzon botlásveszélyt.

A csatlakozóvezetéket ne húzza át éles peremek felett, ne törje meg vagy ne csípje be.

Ha a készülék csatlakozóvezetéke megsérül, azonnal ki kell cserélni egy különleges csatlakozóvezetékre. Lásd a Javítás fejezetet.

Csak védőérintkezővel rendelkező dugaszoló aljzatra csatlakoztatható.

Sérült hosszabbító vezeték használata tilos.

MAGYARhu

Soha ne dugja be vagy húzza ki a hálózati csatlakozót nedves kézzel.

Csak a hálózati csatlakozónál fogva húzza ki a készüléket, ne a vezetékénél.

FIGYELMEZTETÉS - A készüléken található csatlakozóaljzat csak a használati útmutatóban leírt célra használható.

A készüléket tilos felügyelet nélkül hagyni. A munka hosszabb megszakítása esetén húzza ki a hálózati csatlakozót.

Az elszívó berendezés nem használható vagy tárolható a szabadban nedves körülmények között.

VIGYÁZAT - A gépet csak belt- érben szabad tárolni.

Savak, aceton és oldószerek maró hatással lehetnek a készülék alkotórészeire.

! Karbantartás és a gép tisztítása elött, illetve minden használat után kapcsolja ki a készüléket és húzza ki a hálózati csatlakozót.

Ne használjon gözborotvát vagy nagynyomású tisztító készüléket az elszívó berendezés tisztítására.

Tartsa mindig szárazon a fedél belsejét.

Amennyiben hosszabb időn át nem végzik el a készülék tisztítását, különösen élelmiszer-feldolgozó iparban való használat esetén, fennáll a csíraképződés veszélye: Használat után mindig azonnal tisztítsa ki és fertőtlenítse a készüléket.

Soha ne nyissa fel a készüléket szabadban esőben vagy viharban.

Alacsony hömérséklet esetén ne használja a készüléket szabadban. Ne használja a készüléket robbanásveszélyes helyiségben.

Ügyeljen arra, hogy az elszívó berendezést biztonságos helyre állítsa fel.

Amennyiben a távozó levegő a helyiségbe tér vissza, elegendő L légcserét kell biztosítani. Vegye figyelembe az országos előírásokat.

Vigyázat! A készülék egészségkárosító port tartalmaz. A kiürítést és a karbantartást, a porgyűjtő tartály eltávolítását is beleértve, csak megfelelő védőfelszerelést viselő szakemberek végezhetik el.

Vigyázat, általános veszély! Vigyázat! Ne használja a készüléket a használati utasítás elolvasása nélkül!

FIGYELMEZTETÉS - A kezelőszemélyzetet megfelelően kell tájékoztatni az elszívó berendezés használatáról.

Az ASR 35 M ACP készülékre vonatkozó különleges biztonsági tudnivalók:

Figyelmeztető tábla M porosztályú gépekhez:

M ! i M

Kiürítés és karbantartás folyamán vegye figyelembe:

Tisztítsa meg a készüléket felnyitás előtt. Viseljen porvédő maszkot. Ügyeljen arra, hogy a műveletben részt nem vevő személyeket ne érje porterhelés. Gondoskodjon helyi szűrésű kényszerszellőztetésről. Utána tisztítsa meg a karbantartási területet.

Ne használja a készüléket a teljes szűrőrendszer nélkül.

(Szürőkazetták és PE eldobható tasak).

Az EN 60335 szabvány 1. és 69. része szerinti vizsgálat szerint a víz-levegő keverék felszívására vonatkozó elektromos biztonságra megszabott biztonságtechnikai követelmények teljesülnek.

Az ASR 35 H ACP készülékre vonatkozó különleges biztonsági tudnivalók:

Figyelmeztető tábla H porosztályú gépekhez:

Vigyázat: A készülék egészségkárosító port tartalmaz. A kiürítést és a karbantartást, a porgyűjtő tartály eltávolítását is beleértve, csak megfelelő védőfelszerelést viselő szakemberek végezhetik el. Ne használja a készüléket a teljes szűrőrendszer nélkül.

Kiürítés és karbantartás folyamán vegye figyelembe:

Tisztítsa meg a készüléket felnyitás előtt. Viseljen porvédő maszkot. Ügyeljen arra, hogy a műveletben részt nem vevő személyeket ne érje porterhelés. Gondoskodjon helyi szürésü kényszerszellőztetésröl. Utána tisztítsa meg a karbantartási területet.

Ne használja a készüléket a teljes szűrőrendszer nélkül.

(Szürökazetták és PE eldobható tasak).

Az EN 60335 szabvány 1. és 69. része szerinti vizsgálat szerint a víz-levegő keverék felszívására vonatkozó elektromos biztonságra megszabott biztonságtechnikai követelmények teljesülnek.

FIGYELMEZTETÉS - A szűrőkazettákat a gépből való kivétel után már nem lehet használni.

Az ASR 35 L ACP készülékre vonatkozó különleges biztonsági tudnivalók:

Figyelmeztető tábla L porosztályú gépekhez:

L ! i L

A készülék alkalmas enyhén egészségkárosító anyagok felszívására. A készülék nem alkalmas a belélegzésre szolgáló levegő faporszint-tartalmának csökkentésére.

Egyes anyagok, mint pl. ólomtartalmú festékek, egyes fafajták, ásványok és fémek pora egészségkárosító lehet. Ezen porok érintése vagy belégzése allergikus reakciókat válthat ki, és/ vagy a felhasználó vagy a közelben tartózkodó személyek légúti megbetegedéseit okozhatja. Bizonyos porok, mint pl. a tölgy

MAGYARhu

vagy a bükk pora rákkeltőnek minősülnek, különösen a faanyagok kezelésére szolgáló adalékanyagokkal (kromátokkal, favédő szerekkel) együtt.

5. Áttekintés

Lásd a 3. oldalt.

1 Szívóteljesítmény-szabályozó *
2 Be / Ki / Automata / ACP forgókapcsoló
3 Térfogatáram-ellenőrző kijelző
4 Csatlakozóaljzat elektromos szerszámhoz
5 Forgókapcsoló az elszívó tömlő átmérőjének kiválasztásához *

6 P E e ld o b h a t ó t a s a k

11 Kábeltartó (hátrahajtás után erre kell felakasztani a hálózati csatlakozóvezetéket)
12 Záródugó (csak az ASR 35 M ACP, ASR 35 H ACP esetén) *
13 Szívónyílás
14 Retesz (a fedél nyitásához szűrőkazetta-csere esetén)
15 Reteszelő gomb
16 Motorvédő szűrő
17 Szürökazetta (IFA C szerinti)

* felszereltségtöl függő / nem része a szállítási terjedelemnek

6. Üzembe helyezés

Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott zati feszültség és frekvencia megfelel-e az által használt hálózat adatainak.

6.1 A záródugó rögzítése (csak az

ASR 35 M ACP, ASR 35 H ACP esetén)

A záródugó láncát (12) a szívonyílás furatába (13) beakasztani

6.2 A pamut szűrőtasak behelyezése

Megengedett az L és M porosztályba tartozó készülékek esetén (a porszegény olításhoz).

Javasoljuk fátyolszövet szűrőzsákok használatát a következőknél:

• Az olyan alkalmazások esetén, ahol kis mennyiségű finom por keletkezik (pl. festék- és lakkbevonatok fel és lecsiszolásakor, rövid, < 10 mm-es átmérőjű fúró munkálatok leszívásakor, stb.).
• Olyan gépek, mint pl. felsőmarók, gyalugépek, kis csiszológépek, stb. alkalmazásakor.

Egy fátyolszövet/papír szűrőzsák használatakor a szűrötisztítás nem működik.

Kapcsolja ki a készüléket, húzza ki a hálózati csatlakozót, nyissa ki a reteszelő zárakat (9). Vegye le a felső részt (8) a tartályról (10).

Állítsa a szívónyilás belsejében levő piros elfordítható reteszt a „háromszög” jellel felfelé. (Az elfordításhoz nyomja kissé

a szívótömlő irányába, elfordítás után húzza ismét vissza).

Illessze az új pamut szűrőtasakot a peremre és csúsztassa először alul a szívócsonk fölé, majd felül a reteszelő bütyök fölé. Helyezze vissza a felső részt a tartályra és zárja a reteszelő zárakat.

6.3 A PE eldobható tasak behelyezése

Mindenképpen szükséges a H porosztályba tartozó készülékek esetén (a porszegény olításhoz). Megengedett az L és M sztályba tartozó készülékek esetén.

Javasoljuk PE hulladékzsák használatát a következőknél:

• Az olyan alkalmazásoknál, ahol nagyobb mennyiségű finom por keletkezik (pl. vakolt felületek lemarásakor, esztrich felületek fel- és lecsiszolásakor, stb.).
• Az olyan gépek használata esetén, mint pl.: felújító marók, felújító csiszolók, gipszkartoncsiszolók, falhoronymarók, stb.
  Egy PE hulladékzsák alkalmazásakor a szűrótisztítást a megfelelő anyagoknál (lásd a javaslatot) be kell kapcsolni (AR / IR funkció).
  Kapcsolja ki a készüléket, húzza ki a hálózati csatlakozót, nyissa ki a reteszelő zárakat (9). Vegye le a felső részt (8) a tartályról (10).

Állítsa a szívónyílás belsejében levő piros elfordítható reteszt a „kör” jellel felfelé. (Az elfordításhoz nyomja kissé a szívótömlő

irányába, elfordítás után húzza ismét vissza).

Illessze a PE eldobható tasakot (6) a peremhez és nyílásánál fogva vezesse át először a szívónyílás alsó részén levő reteszelő orr felett (8), majd tolja fel ütközésig a szívónyílásra.

Egyenletesen húzza szét a PE eldobható tasakot (6) a tartály alján. Helyezze a PE eldobható tasak széleit a tartály széle fölé úgy, hogy a PE eldobható tasakot a felhelyezett felső rész (5) körkörösen rögzítse.

7. A készülék

7.1 Be-/kikapcsolás, automatika, ACP

Válassza ki a kívánt üzemmódot a kapcsoló (2) segítségével:

„0” állás:

- Az elszívó berendezést kikapcsolták OFF

„I” állás:

■ Az elszívó berendezést bekapcsolták ON • Az ACP*-t kikapcsolták

„IR” állás:

R Az elszívó berendezést bekapcsolták ON + ☐ Az ACP*-t bekapcsolták

„AR” állás:

- Be-/kikapcsoló automatika: Az elszívó berendezést egy a csatlakozóaljzathoz (4) csatlakoztatott elektromos

szerszámmal kapcsolják be, ill. ki. (Megjegyzés: az elektromos szerszám kikapcsolása után az elszívó berendezés kb. 10 másodpercig tovább működik. Ezzel megakadályozzák, hogy por maradjon a tömlőben.)

- Az ACP*-t bekapcsolták

* ACP (Automatikus rázófunkció): automatikus szűrótisztítás bekapcsoláskor és egy adott vákuumérték elérésekor. Az állandóan tiszta szűrő munkamegszakítás nélküli biztosítása érdekében.

7.2 Csatlakozóaljzat (4)

A csatlakozóaljzatot (4) csak elektromos szerszám csatlakoztatására tervezték.

A maximálisan megengedett áramfelvétel (az elszívó berendezés és a csatlakoztatott készülék esetében) együttesen nem haladhatja meg az I_max értékét (lásd táblázat, 2. oldal).

Vigyázat! Az elektromos szerszámnak a csatlakoztatáskor kikapcsolt állapotban kell lennie. A csatlakozóaljzat a bedugott hálózati csatlakozó mellett a kapcsoló állásától függetlenül mindig feszültség alatt áll.

Ha a kapcsoló (2) „0“ álláson áll, a csatlakozóaljzat hosszabbító vezetékként használható (pl. lámpákhoz).

A kapcsoló (2) „AR“ állásában az elszívó berendezést a csatlakozóaljzathoz (4) csatlakoztatott elektromos szerszám kapcsolja be ill. ki.

7.3 Szívóteljesítmény-szabályozó (csak az ASR 35 L ACP esetén)

A szívóteljesítmény-szabályozóval (1) szabályozható a motor fordulatszáma és így a szívóteljesítmény fokozatmentesen a munkafeltételekhez igazítható.

7.4 Térfogatáram ellenőrző kijelző

Tele tartály vagy a szívótömlő eltömödése esetén világít a térfogatáram ellenőrző kijelző (3). Az ASR 35 M ACP és az ASR 35 H ACP esetében egy kiegészítő hangjelzés is hallható.

7.5 Forgókapcsoló a szívótömlő átmérőjének beállításához (csak az ASR 35 M ACP, ASR 35 H ACP esetén)

Állítsa be a forgókapcsolón (5) a csatlakoztatott szívótömlő átmérőjét.

A kapcsoló (2) „AR“ vagy „IR“ állásában felügyelik a térfogatáramot.

Egy adott térfogatáram-érték alatt automatikusan megtörténik a szűrőkazetták (17) lerázása a szívóteljesítmény csökkenése nélkül. Ha az érték ennek ellenére még mindig a határ alatt marad, világítani kezd a térfogatáram ellenőrző kijelző, és „AR“ kapcsolóállás mellett kiegészítő hangjelzés is hallható. Ezek arra hívják fel a figyelmet, hogy ki kell üríteni a tartályt, ill. ki kell cserélni a gyapjú szűrötasakot (7) vagy a PE eldobható tasakot (6).

35 mm => 70 m ^3 /h 27 mm => 40 m ^3 /h 19 mm => 20 m ^3 /h

Megjegyzés: 19 mm-es vagy kisebb szívótömlő-átmérő és kedvezőtlen áramlási feltételek mellett bizonyos körülmények között előfordulhat, hogy villog a térfogatáram-ellenőrző kijelző (3) és megszólal a figyelmeztető hang, holott a gyapjú szűrótasakot még nem kell kiüriteni. Ilyen esetben fektesse le egyenesen és tisztítsa ki a tömlöt.

Megjegyzés: Amennyiben szükséges, a porforrás miatt (pl. a porforrás szívócsatornájának átmérője kicsi, de a szívótömlő átmérője nagy), a forgó kapcsolót (5) kisebb értékre kell állítani, nem biztosított a megfelelő portovábbítás a szítótömlőben. A szívótömlőt minden munkafolyamat után le kell venni a porforrásról, hogy azt át lehessen szívni.

8. Használat

8.1 Száraz szívás

A szívást csak száraz szűrővel, készülékkel és tartozékokkal végezze. Nedves állapotban a por rátapadhat és megkérgesedhet.

A pamut szürötasakot (7) vagy a PE eldobható tasakot (6) mindig szürökazettával (17) együtt kell használni.

8.2 Nedves szívás

A készüléket tilos behelyezett szűrőkazetták (17) nélkül üzemeltetni. A készülék megrongálódhat. Ezenfelül vízkilépés is lehetséges.

Gyapjú szűrőtasak (7) vagy a PE eldobható tasak (6) használható. A szűrőkazetták (17) nedves szívásra alkalmasak.

Nedves szívás előtt a száraz szívott anyagot el kell távolítani. Ez megakadályozza az erős szennyeződést és a kérgesedést.

A beépített vízérzékelő tele tartálynál kikapcsolja a motort. Úrítse ki a készüléket. Ha a készüléket nem kapcsolják ki, az újraindítás elleni védelem hatásos marad. A készülék csak kikapcsolás és újrabekapcsolás után válik ismét üzemkésszé.

Kikapcsolás után némi víz folyhat vissza a tömlőböl.

MAGYARhu

A kiürítés előtt először vegye ki a szívótömlőt a folyadékból.

Az arra következő száraz szívás előtt helyezzen be száraz szűrőt. A száraz és nedves szívás gyakori cseréjekor javasolt egy második (csere-) szűrő (leginkább poliészter szűrőkazetta) használata. A szűrőt, a tartályt és a tartozékokat szárítsa meg, hogy a por ne rakódhasson le a nedves részekre.

8.3 Megjegyzések kifejezetten az ASR 35 M ACP, ASR 35 H ACP esetén

Alkalmazás ipari porszívóként (IS):

Állítsa a kapcsolót (2) „AR“ állásba.

Állítsa a forgó kapcsolót (5) ∅ 35 mm értékre.

A térfogatáram-érték alatt világít a térfogatáram-ellenőrző kijelző, ami arra hívja fel a figyelmet, hogy ki kell üríteni a tartályt, ill. ki kell cserélni a gyapjú szűrötasakot (7) vagy a PE eldobható tasakot (6). Alkalmazás portalanítóként (ENT):

A portalanító csak egyetlen porforrással kapcsolható össze.

Állítsa a kapcsolót (2) „AR“ állásba.

Állítsa be a forgókapcsolón (5) a csatlakoztatott szívótömlő átmérőjét. A részletes információkat a 7.5. fejezet tartalmazza.

Csatlakoztassa a kikapcsolt elektromos szerszámot a csatlakozóaljzathoz (4). Lásd a 7.2. fejezetet.

Egy adott térfogatáram-érték alatt automatikusan megtörténik a szűrőkazetták (17) lerázása a szívóteljesítmény csökkenése nélkül. Ha az érték ennek ellenére még mindig a határ alatt marad, világítani kezd a térfogatáram-ellenőrző kijelző, és megszólal egy kiegészítő hangjelzés arra figyelmeztetve, hogy ki kell üríteni a tartályt, ill. ki kell cserélni a gyapjúszűrőtasakot (7) vagy a PE eldobható tasakot (6).

8.4 Szállítás

Az ASR 35 L ACP esetében a por nem kívánt kijutásának megakadályozása érdekében a készüléken kell hagyni a tömlőt.

Az ASR 35 M ACP, ASR 35 H ACP esetén: A szívónyilást (13) a záródugóval (12) le kell zárni, a tömlővégeket össze kell dugni annak érdekében, hogy ne lépjen ki por a készülékböl.

Helyezze a szívótömlőt az elszívó berendezés köré.

Tegye a tartozékokat alkalmas műanyag tasakba és zárja le azt.

Akassza fel a hálózati csatlakozóvezetéket a kábeltartóra (11).

A felső résznek (8) szorosan csatlakoznia kell a tartályhoz (10) - ellenőrizze, hogy a reteszelő zárak (9) zárnak-e.

9. Tisztítás

9.1 Általános tisztítási tudnivalók

A tartályt és a tartozékokat tisztítsa meg vízzel. A felső részt (8) törölje le egy nedves kendővel. Vigyázat! A készülék egészségkárosító port tartalmaz. A kiürítést és a karbantartást, a porgyűjtő tartály eltávolítását is beleértve, csak megfelelő védőfelszerelést viselő szakemberek végezhetik el.

A tartály kiürítése

Csak > 1mg/m³ munkahelyi határértékkel rendelkező porok esetében engedélyezett (ASR 35 L ACP)

• Húzza ki a hálózati csatlakozót.
• Nyissa fel a reteszelő zárakat (9). Vegye le a felső részt (8) a tartályról (10).
• Billentse ki a tartályt.

A gyapjú szűrőtasak eltávolítása (porszegény eltávolítás)

• Húzza ki a hálózati csatlakozót.
• Vegyen felszájvédőt.
• Nyissa fel a reteszelő zárakat (9). Vegye le a felső részt (8) a tartályról (10).
• Húzza le óvatosan hátrafelé a gyapjú szűrőtasakot (7) a szívónyílásról (13). A fedelet átbillentve zárja le a gyapjú szűrőtasak peremét.
• Távolítsa el a szívott anyagot a törvényes előírásoknak megfelelően.
• Helyezzen be új gyapjú szürötasakot (lásd a 6.2. fejezetben).

A PE eldobható tasak eltávolítása (pormentes eltávolítás)

• Csatlakoztassa a hálózati csatlakozót.
• Kapcsolja be az elszívó berendezést és rázza le a szűrőt: Allítsa a kapcsolót (2) „IR“ állásba.
• A motor kikapcsolása: Állítsa a kapcsolót (2) „0“ állásba.
• Vegyen felszájvédőt.
• ASR 35 M ACP, ASR 35 H ACP: Távolítsa el a szívótömlőt, zárja el a szívónyílást (13) záródugókkal (12).
• Nyissa fel a reteszelő zárakat (9). Vegye le a felső részt (8) a tartályról (10). A felső rész lehelyezése előtt állítsa a kapcsolót (2) „I“ állásba az esetleg lehulló por felszívásához.
• Húzza le óvatosan hátrafelé a PE eldobható tasakot (6) a szívónyilásról (13). A fedelet átbillentve zárja a PE eldobható tasak peremét.
• Távolítsa el a szívott anyagot a törvényes előírásoknak megfelelően.
• Helyezzen be új PE eldobható tasakot (lásd a 6.3. fejezetben).

9.2 Speciális tisztítási tudnivalók a ASR 35 M ACP, ASR 35 H ACP esetén

Az M / H osztályú gépek esetében a gép külsejét porszívóval meg kell tisztítani és tisztára kell törölni, vagy a veszélyes területről való kihozatal előtt tömítóanyaggal kell kezelni. A veszélyes területről kihozott minden géprészt szennyezettnek kell tekinteni és megfelelő intézkedésekkel meg kell akadályozni a por szétterjedését. A karbantartási vagy javítási munkáknál az összes olyan szennyezett tárgyat, amelyet nem lehetett kielégítően megtisztítani, el kell távolítani. Az ilyen tárgyakat nem áteresztő tasakokban az ilyen hulladék eltávolítására vonatkozó érvényes előírásoknak megfelelően el kell távolítani.

10. Karbantartás

10.1 Általános tudnivalók

Minden karbantartás előtt kapcsolja ki a készüléket és húzza ki a hálózati csatlakozót. sítsa nem kívánt csatlakoztatás ellen.

Tisztítsa meg a készüléket (lásd a 9. fejezet).

A felhasználó által végzett karbantartásnál szét kell szerelni az elszívó berendezést, meg kell azt tisztítani és el kell végezni a karbantartást, amennyire az a karbantartó személyzet és mások veszélyeztetése nélkül lehetséges.

Az elővigyázatosságra vonatkozó intézkedések

Az elővigyázatosságra vonatkozó megfelelő intézkedések magukba foglalják a szétszerelés előtti tisztítást, a porelszívő berendezés helyén a szűrt kényszerszellőzés biztosítását, a karbantartási terület tisztítását és az megfelelő személyi védőfelszerelést.

10.2 A szívóteljesítmény csökkenése

A szívóteljesítmény csökkenése esetén végezze el a következőket:

1. Tisztítsa meg a szűrőkazettákat az elektromágneses rázószerkezet bekapcsolásával (állítsa a kapcsolót (2) „IR“ állásba).
2. Ürítse ki a tartályt vagy cserélje ki a gyapjú szürötasakot (7), ill. a PE eldobható tasakot (6).
3. Cserélje ki a szűrőkazettákat (17).

10.3 A szűrőkazetták (17) cseréje

A szűrőcsere előtt még egyszer rázassa le a szűrőkazettákat (17) az elektromágneses rázóberendezés bekapcsolásával (állítsa a kapcsolót (2) „IR“ állásba).

Pénzérmével vagy más hasonló tárggyal fordítsa el a reteszelőfejet (15) a reteszen (14) 90°-kal az óramutató járásával ellentétes irányba és nyomja hátra a reteszt (14). Hajtsa fel a fedelet és vegye ki felfelé a szűrőkazettákat (17). A kivett szűrőkazettákat tegye azonnal porzáró műanyag tasakba és távolítsa el azokat előírás szerint. Helyezze be az új szűrőkazettákat, ennek során ügyeljen a szűrők tiszta és szoros illeszkedésére.

10.4 Motorvédő szűrő

Rendszeresen ellenőrizze a motorvédő szűrőt. Amennyiben a motorvédő szűrő (16) szennyezett, az a szűrőkazetták (17) hibájára utal:

• Cserélje ki a szűrőkazettákat (17).
• Cserélje ki a motorvédő szüröt (16), ill. folyóvízzel mossa azt ki, szárítsa meg és helyezze vissza.

10.5 Vízérzékelő

FIGYELEM - Rendszeresen tisztítsa meg a vízérzékelőt, figyeljen a sérülésre utaló jelekre.

10.6 Az ASR 35 M ACP, ASR 35 H ACP műszaki ellenőrzése:

Legalább évente egyszer a gyártónak vagy egy képzésben részesült személynek portechnikai ellenőrzést kell végeznie pl. a szűrő sérülése, a berendezésére tömítettsége és a ellenőrző berendezés működésére tekintettel.

A felhasználó által végzett karbantartásnál szét kell szerelni az elszívó berendezést, meg kell azt tisztítani és el kell végezni a karbantartást, amennyire az a karbantartó személyzet és mások veszélyeztetése nélkül lehetséges.

Az elővigyázatosságra vonatkozó intézkedések

Az elővigyázatosságra vonatkozó megfelelő intézkedések magukba foglalják a szétszerelés előtti tisztítást, a porelszívó berendezés helyén a szürt kényszerszellőzés biztosítását, a karbantartási terület tisztítását és az megfelelő személyi védőfelszerelést.

A karbantartási vagy javítási munkáknál az összes olyan szennyezett tárgyat, amelyet nem lehetett kielégítően megtisztítani, el kell távolítani. Az ilyen tárgyakat nem áteresztő tasakokban az ilyen hulladék eltávolítására vonatkozó érvényes előírásoknak megfelelően el kell távolítani.

MEGJEGYZÉS: Ezt kiegészítően a H osztályba tartozó elszívó berendezéseknél évente ellenőrizni kell az elszívó berendezés hatékonyságát.

11. Hibaelhárítás

Ha világít a térfogatáram-ellenőrző kijelző (3) vagy megszólal egy hangjelzés (csak az ASR 35 M ACP, ASR 35 H ACP esetében), az arra utal, hogy ki kell üríteni a gyapjú szűrótasakot.

A szívóteljesítmény csökkenése:

Az erre vonatkozó tudnivalók a Tisztítás c. fejezetben találhatóak.

• Elszennyeződtek a szűrőkazetták (17)? - tisztítsa ki.
• Megtelt a gyapjú szürötasak (7)? - cserélje ki.
• Tele a PE eldobható tasak (6)? - cserélje ki.
• Megtelt a tartály (10)? - ürítse ki.
• Eltömödött a motorvédő szűrő (16)? - lásd a 10. fejezetet.
• Eltömödött a fej, valamelyik cső vagy tömlő?-tisztítsa ki.

A készülék nem indul:

• Csatlakoztatták a csatlakozót az csatlakozó aljzatba?
• Van feszültség a hálózatban?
• Rendben van a hálózati vezeték?
• M e g f e l e l öen zárt a készülék fedele?
• Nem kapcsolt ki a vízérzékelő ? - Ürítse ki a tartályt; kapcsolja ki majd ismét be a készüléket.
• A kapcsoló (2) „AR“ állásban van? - Állítsa „I“ vagy „IR“ állásba. Lásd a 7.1. fejezetet.
• Az elszívó berendezést nem kapcsolja be ill. ki az elektromos szerszám, holott a kapcsoló (2) „AR“

MAGYARhu

állásban van. - Csatlakoztassa az elektromos szerszámot a csatlakozóaljzathoz (4).

Por van a tartályban behelyezett gyapjú szűrótasak mellett:

- Nem megfelelő a forgókapcsoló pozíciója. Lásd a 6.2. fejezetet.

A PE eldobható tasak rászívódik a szűrőkazettákra (17):

- Nem megfelelő a forgókapcsoló pozíciója. Lásd a 6.3. fejezetet.

A PE eldobható tasak rászívódik a szűrőkazettákra (17):

- Nem megfelelő a forgókapcsoló pozíciója. Lásd a 6.3. fejezetet.

Ne végezzen a készülék belsejében semmilyen beavatkozást. Forduljon egy kijelölt mühelyhez vagy a Metabo élszolgálatához (lásd a 13., Javítás c.zetet)

12. Tartozékok

Kizárólag eredeti Metabo tartozékokat használjon.

Ha valamilyen tartozékra van szüksége, forduljon a kereskedőjéhez.

Lásd a 4. oldalon.

19 Gyapjú szűrőtasak (az L és M osztályba tartozó készülékekhez) 5 db = 1 készlet

20 PE eldobható tasak (az L, M és H osztályba tartozó készülékekhez) 5 db = 1 készlet

21 Papír szűrőkazetta (az L és M osztályba tartozó készülékekhez) 2 db = 1 készlet

22 Poliészter szűrőkazetta (az L és H osztályba tartozó készülékekhez) 2 db = 1 készlet

23 Nano szürőkazetta (az L és M osztályba tartozó készülékekhez) 2 db = 1 készlet

24 HEPA szűrőkazetta (a H osztályba tartozó készülékekhez) 2 db = 1 készlet

25 Motorvédő szűrő (1 db) 2 db-ot kell rendelni.

26 Indítókengyel

27 Kábelbilincsek (10 db)

28 Szívótömlő

29 Szívócsövek (2 db)

30 Toldó idom

31 Szívófej

32 Padlófej (fém kivitel)

33 Univerzális fej

34 Univerzális kefe

35 Kárpittisztító kefe

36 Fugafej

37 Gumifej

38 Padiófejkészlet (padlóbetéttel és nedves szíváshoz való betéttel)

39 Többfunkciós fej

40 Leszívókészlet elektromos szerszámokhoz

41 Szívótömlő

42 Szívótömlő (antisztatikus)

43 Átmeneti idom

13. Javítás

A készülékeken végzendő javításokat csak elektromos szakember végezheti el! Csak eredeti Metabo pótalkatrészeket használjon.

A javításra szoruló Metabo elektromos kéziszerszámokkal, kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja.

A pótalkatrészek listája letölthető a www.metabo.com honlapról.

14. Környezetvédelem

A Metabo szerszámok csomagolása 100%-ban újrahasznosítható anyagokból készül.

A leselejtezett készülékek és azok tartozékai sok értékes nyersanyagot és műanyagot tartalmaznak, amelyek szintén újrahasznosíthatóak.

Ez a használati útmutatót klórmentesen fehérített papírra nyomtatták.

Csak az EU tagországok esetében: Ne dobja a készülékeket háztartási hulladékba! Az elektromos és elektronikus berendezések

hulladékairól szóló 2002/96/EK irányelv és annak nemzeti jogi átvétele értelmében a használt készülékeket szelektíven kell gyűjteni, és lehetővé kell tenni azok környezetkímélő újrahasznosítását.

15. Műszaki adatok

Az adatok értelmezését lásd a 2. oldalon.

A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva.

K = porosztály. Megfelel az EN 60335-2-69 szabványnak.

U = Hálózati feszültség

F = Hálózati frekvencia

A =áramfelvétel

N =hálózati teljesítmény

P_1 =névleges felvett teljesítmény

A_F = szüröfelület (2 szürökazetta)

p_U1 =max. vákuum (a tömlöben)

p_U2 =max. vákuum (a fúvóberendezésen)

V_I/s1 =max. térfogatáram (a tömlöben)

V_I/s2 = max. térfogatáram (a fúvóberendezésen)

D_max1 =max. átáramlási mennyiség (a tömlöben)

D_max2 =max. átáramlási mennyiség (a fúvóberendezésen)

V =max. tartálytérfogat

m =súly (hálózati kábel nélkül)

Jellemző A-osztályú zajszint:

L_pA =hangnyomásszint

L_WA =hangteljesítményszint

Munka közben a zajszint átlépheti a 80 dB(A)-t.

Viseljen fülvédőt!

A mérési eredményeket az EN 60704 szabvány szerint határozták meg.

\~ Váltóáram

A fenti műszaki adatokra tűrés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően).
