MANUAL DE USUARIO ASR 35 M ACP METABO

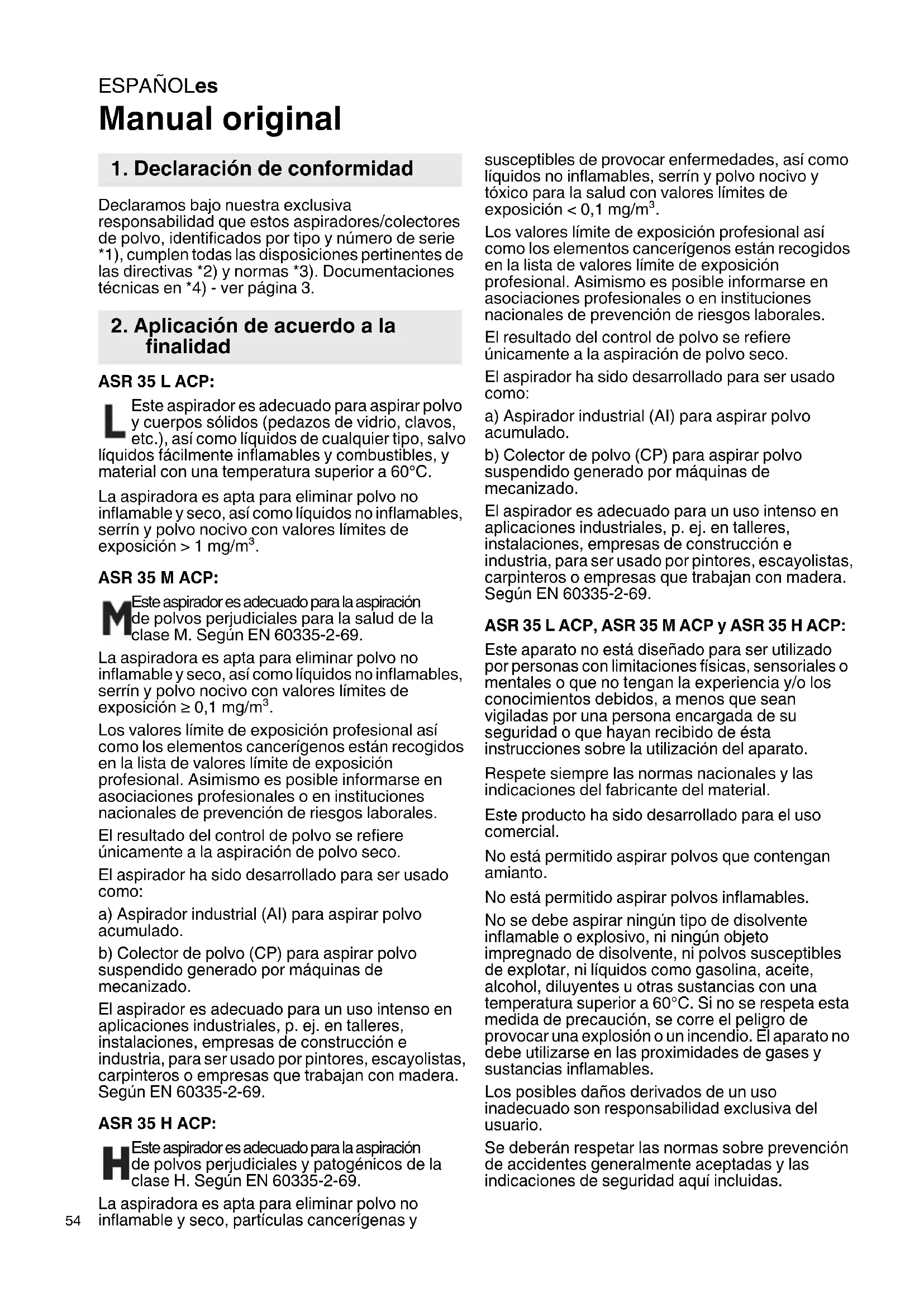

Manual original Declaramos bajo nuestra exclusiva responsabilidad que estos aspiradores/colectores de polvo, identificados por tipo y número de serie *1), cumplen todas las disposiciones pertinentes de las directivas *2) y normas *3). Documentaciones técnicas en *4) - ver página 3. ASR 35 L ACP: Este aspirador es adecuado para aspirar polvo y cuerpos sólidos (pedazos de vidrio, clavos, etc.), así como líquidos de cualquier tipo, salvo líquidos fácilmente inflamables y combustibles, y material con una temperatura superior a 60°C. La aspiradora es apta para eliminar polvo no inflamable y seco, así como líquidos no inflamables, serrín y polvo nocivo con valores límites de exposición > 1 mg/m³. ASR 35 M ACP: Este aspirador es adecuado para la aspiración de polvos perjudiciales para la salud de la clase M. Según EN 60335-2-69. La aspiradora es apta para eliminar polvo no inflamable y seco, así como líquidos no inflamables, serrín y polvo nocivo con valores límites de exposición ≥ 0,1 mg/m³. Los valores límite de exposición profesional así como los elementos cancerígenos están recogidos en la lista de valores límite de exposición profesional. Asimismo es posible informarse en asociaciones profesionales o en instituciones nacionales de prevención de riesgos laborales. El resultado del control de polvo se refiere únicamente a la aspiración de polvo seco. El aspirador ha sido desarrollado para ser usado como: a) Aspirador industrial (AI) para aspirar polvo acumulado. b) Colector de polvo (CP) para aspirar polvo suspendido generado por máquinas de mecanizado. El aspirador es adecuado para un uso intenso en aplicaciones industriales, p. ej. en talleres, instalaciones, empresas de construcción e industria, para ser usado por pintores, escayolistas, carpinteros o empresas que trabajan con madera. Según EN 60335-2-69. ASR 35 H ACP: Este aspirador es adecuado para la aspiración de polvos perjudiciales y patogénicos de la clase H. Según EN 60335-2-69. La aspiradora es apta para eliminar polvo no inflamable y seco, partículas cancerígenas y susceptibles de provocar enfermedades, así como líquidos no inflamables, serrín y polvo nocivo y tóxico para la salud con valores límites de exposición < 0,1 mg/m³. Los valores límite de exposición profesional así como los elementos cancerígenos están recogidos en la lista de valores límite de exposición profesional. Asimismo es posible informarse en asociaciones profesionales o en instituciones nacionales de prevención de riesgos laborales. El resultado del control de polvo se refiere únicamente a la aspiración de polvo seco. El aspirador ha sido desarrollado para ser usado como: a) Aspirador industrial (AI) para aspirar polvo acumulado. b) Colector de polvo (CP) para aspirar polvo suspendido generado por máquinas de mecanizado. El aspirador es adecuado para un uso intenso en aplicaciones industriales, p. ej. en talleres, instalaciones, empresas de construcción e industria, para ser usado por pintores, escayolistas, carpinteros o empresas que trabajan con madera. Según EN 60335-2-69. ASR 35 L ACP, ASR 35 M ACP y ASR 35 H ACP: Este aparato no está diseñado para ser utilizado por personas con limitaciones físicas, sensoriales o mentales o que no tengan la experiencia y/o los conocimientos debidos, a menos que sean vigiladas por una persona encargada de su seguridad o que hayan recibido de ésta instrucciones sobre la utilización del aparato. Respete siempre las normas nacionales y las indicaciones del fabricante del material. Este producto ha sido desarrollado para el uso comercial. No está permitido aspirar polvos que contengan amianto. No está permitido aspirar polvos inflamables. No se debe aspirar ningún tipo de disolvente inflamable o explosivo, ni ningún objeto impregnado de disolvente, ni polvos susceptibles de explotar, ni líquidos como gasolina, aceite, alcohol, diluyentes u otras sustancias con una temperatura superior a 60°C. Si no se respeta esta medida de precaución, se corre el peligro de provocar una explosión o un incendio. El aparato no debe utilizarse en las proximidades de gases y sustancias inflamables. Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario. Se deberán respetar las normas sobre prevención de accidentes generalmente aceptadas y las indicaciones de seguridad aquí incluidas.

1. Declaración de conformidad

2. Aplicación de acuerdo a la

Antes de utilizar el aparato, lea detenidamente todas las indicaciones de seguridad y las instrucciones de manejo incluidas. Guarde todos los documentos adjuntos para futura referencia; en caso de ceder el aparato a terceros, entréguelo siempre acompañado de estos documentos. Antes de utilizar el aparato, los usuarios deberán recibir la información, las indicaciones e instrucciones necesarias para el correcto empleo del aparato e información sobre las sustancias para las que es apto, también se incluirá información sobre el método apropiado y seguro para eliminar el material aspirado. ¡Para su propia protección y la de su aparato, respete lo indicado en los párrafos marcados con este símbolo! Bajo ningún concepto está permitido que los niños utilicen este aparato. Vigile a los niños para asegurarse de que no juegan con el aparato. ¡Atención! Utilice únicamente los accesorios suministrados con el aparato o los que se indiquen en el manual de uso. El uso de otro tipo de accesorios puede afectar a la seguridad del aparato. No deben realizarse otras operaciones distintas a las aquí descritas. No se asumirá responsabilidad alguna por los posibles daños causados por una utilización distinta al propio fin del aparato, un mal uso o una reparación técnicamente incorrecta. En caso de no usar el aparato, deje la manguera en el aparato para evitar la salida accidental de polvo. En los modelos ASR 35 M ACP, ASR 35 H ACP cierre la apertura de aspiración (13) con un tapón (12) e inserte los extremos de la manguera entre sí para que no salga polvo. No deben ponerse en marcha los aparatos, accesorios incluidos, si: - el aparato presenta daños (grietas, roturas), - el cable de alimentación está en mal estado, se observa que está empezando a agrietarse o que está demasiado viejo, - se sospecha que existe algún daño no visible (después de una caída). No dirija la tobera, la manguera o el tubo hacia personas o animales. AVISO - Apague inmediatamente si sale espuma o agua. Vacíe el depósito y, dado el caso, el filtro plegable. No se siente ni se suba nunca sobre el aparato. Coloque el cable de conexión y la manguera siempre de tal manera que no exista peligro de tropezar. No tire del cable de alimentación, ni lo doble ni sujete sobre bordes afilados. Si observa daños en el cable de conexión del aparato deberá sustituirlo por uno de

3. Indicaciones generales de

4. Indicaciones especiales de

características específicas. Consulte el capítulo Reparación. Conectar sólo a una toma de corriente con contacto de puesta a tierra. No utilice alargaderas defectuosas. Jamás conecte o desconecte el aparato con las manos mojadas. No desconecte el aparato tirando del cable. AVISO - La toma de corriente del aparato sólo debe emplearse para el uso previsto en el manual de instrucciones. Controle siempre el aparato. Si se interrumpe el trabajo durante un periodo prolongado de tiempo, desenchufe el aparato. El aspirador no se debe utilizar ni guardar al aire libre en condiciones de humedad. ATENCIÓN - Guardar este aparato únicamente en espacios interiores cerrados. Los ácidos, la acetona y los disolventes pueden corroer las piezas del mismo. Antes de efectuar cualquier operación de mantenimiento y de limpieza del aparato, y después de su uso, desconectar y desenchufar el equipo. No utilice limpiadores de chorro de vapor así como limpiadores a presión para limpiar el aspirador. Mantenga siempre seco el interior de la tapa. Contaminación por falta de limp- ieza durante mucho tiempo, espe- cialmente en empresas de elabo- ración de alimentos: limpiar y desinfectar el aparato siempre inmediatamente después de su uso. No abrir jamás el aparato al aire libre mientras llueva o durante una tormenta eléctrica. No utilizar el aparato al aire libre con bajas temperaturas. El aparato no debe ser usado en espacios potencialmente explo- sivos. Asegurarse de que el aspirador mantenga una posición estable. En el área de aspiración debe haber un intercambio de aire L suficiente, siempre que el aire de escape vuelva al lugar de aspiración. Respete las normas nacionales. ¡Atención! Este aparato contiene polvo perjudicial para la salud. Los procesos de vaciado y de mantenimiento, incluyendo la eliminación de los depósitos de polvo, deben ser realizados únicamente por personal especializado con el equipamiento de protección correspondiente. ¡Advertencia general! ¡Cuidado! No utilice el aparato sin haber leído antes las instrucciones de uso. AVISO - El personal que vaya a utilizar este aspirador deberá ser instruido correctamente sobre su uso. Indicaciones especiales de seguridad para ASR 35 M ACP:ESPAÑOL es

Letrero de advertencia para máquinas de la clase de polvo M: A tener en cuenta durante los procesos de vaciado y de mantenimiento: Limpie el aparato antes de abrirlo. Use una mascarilla protectora. Evite molestar con el polvo a terceras personas. Asegúrese de contar con un sistema de extracción filtrante local. Limpie a continuación el área de mantenimiento. No utilizar sin antes activar el sistema filtrante completo. (Cartuchos filtrantes y bolsas desechables de PE). La inspección según EN 60335 parte 1 y 69 mostró que los requerimientos de seguridad en cuanto a seguridad eléctrica se cumplen también al aspirar una mezcla de agua y aire. Indicaciones especiales de seguridad para el modelo ASR 35 H ACP: Letrero de advertencia de la clase de polvo H: ¡ATENCIÓN! Este aparato contiene polvo perjudicial para la salud. Los procesos de vaciado y de mantenimiento, incluyendo la eliminación de los depósitos de polvo, deben ser realizados únicamente por personal especializado con el equipamiento de protección correspondiente. No utilizar sin antes activar el sistema filtrante completo. A tener en cuenta durante los procesos de vaciado y de mantenimiento: Limpie el aparato antes de abrirlo. Use una mascarilla protectora. Evite molestar con el polvo a terceras personas. Asegúrese de contar con un sistema de extracción filtrante local. Limpie a continuación el área de mantenimiento. No utilizar sin antes activar el sistema filtrante completo. (Cartuchos filtrantes y bolsas desechables de PE). La inspección según EN 60335 parte 1 y 69 mostró que los requerimientos de seguridad en cuanto a seguridad eléctrica se cumplen también al aspirar una mezcla de agua y aire. AVISO - No volver a reutilizar los cartuchos filtrantes una vez retirados del aparato. Indicaciones especiales de seguridad para el modelo ASR 35 L ACP: Letrero de advertencia de la clase de polvo L: El aparato es adecuado para aspirar materiales ligeramente perjudiciales para la salud. El aparato no es adecuado para eliminar del aire el polvo de la madera. eESPAÑOLes

El polvo procedente de algunos materiales, como la pintura con plomo o algunos tipos de madera, minerales y metales, puede ser perjudicial para la salud. Tocar o respirar el polvo puede causar reacciones alérgicas y/o enfermedades respiratorias al usuario o a las personas próximas a él. Algunas maderas, como la madera de roble o de haya, producen un polvo que podría ser cancerígeno, especialmente en combinación con otros aditivos para el tratamiento de madera (cromato, conservante para madera). Véase la página 3. 1 Regulador de la potencia de succión * 2 Interruptor giratorio para Encendido/Apagado/ Automático/ACP 3 Indicador de control del flujo volumétrico 4 Toma de corriente para herramientas eléctricas 5 Interruptor giratorio para la selección del diámetro de la manguera de aspiración * 6 Bolsa desechable de PE * 7 Bolsa filtrante de fieltro * 8Parte superior 9 Cierre a presión 10 Depósito 11 Portacables (abatir hacia atrás y colgar de éste el cable de conexión eléctrica) 12 Tapón (sólo para los modelos ASR 35 M ACP,

13 Abertura de aspiración 14 Pasador (para abrir la cubierta para el cambio de cartucho filtrante) 15 Botón de cierre 16 Filtro de protección del motor 17 Cartucho filtrante (según IFA C)

• según el modelo/no incluido en el volumen de suministro Antes de conectar el aparato, compruebe que la tensión y la frecuencia de red que se indican en la placa de identificación corresponden a las características de la red eléctrica.

6.1 Fijación del tapón (sólo en ASR 35 M ACP,

ASR 35 H ACP) Coloque la cadena del tapón (12) en el agujero de la apertura de aspiración (13).

6.2 Colocación de la bolsa filtrante de fieltro

Permitida en los aparatos de clase L y M (para una eliminación baja de polvo). Recomendamos la utilización de bolsas filtrantes de fieltro: - las aplicaciones en las que se generan cantidades pequeñas de polvo fino (p. ej. durante el esmerilado de capas de pintura o barniz, para aspirar durante trabajos breves de taladrado de diámetros pequeños < 10 mm, etc.), - el uso de máquinas, como por ejemplo: fresadoras, cepilladoras, pequeñas esmeriladoras, etc. Si se utiliza una bolsa filtrante de vellón o de papel, el sistema de limpieza del filtro no funciona. Apague el aparato, desenchúfelo, abra los cierres a presión (9). Retire la parte superior (8) del depósito (10). Coloque la corredera giratoria roja en el interior de la abertura de aspiración con su marca "Triángulo" hacia arriba. (Para girar pulse ligeramente en dirección de la manguera de aspiración y tire nuevamente después de girar). Tire de la nueva bolsa filtrante de fieltro por la brida y pásela primeramente sobre el racor de aspiración situado en la parte inferior y después por la parte superior por encima del enganche. Coloque la parte superior sobre el depósito y cierre los cierres a presión.

6.3 Colocación de la bolsa desechable de PE

Imprescindible en los aparatos de clase H (para una eliminación sin polvo) Permitida en los aparatos de clase L y M. Recomendamos la utilización de bolsas desechables de PE para: - las aplicaciones en las que se generan grandes cantidades de polvo fino (p. ej. fresado de revoques, esmerilado de pavimentos, etc.), - el uso de máquinas, como por ejemplo: fresadoras para saneamientos, lijadoras para saneamientos, lijadoras de pared, rozadoras, etc. Si se utiliza una bolsa desechable de PE, deberá conectarse el sistema de limpieza de filtro del material correspondiente (véase recomendación) (función AR / IR). Apague el aparato, desenchúfelo, abra los cierres a presión (9). Retire la parte superior (8) del depósito (10).

5. Descripción general

Coloque la corredera roja en el interior de la apertura de aspiración con su marca "Círculo" hacia arriba. (Para girar pulse ligeramente en dirección de la manguera de aspiración y tire nuevamente después de girar). Tire de la bolsa desechable de PE (6) por la brida y con su orificio pásela primeramente por el enganche situado en la parte inferior de la abertura de aspiración (8) y encájela después sobre la abertura de aspiración hasta alcanzar el tope. Extienda la bolsa desechable de PE (6) uniformemente sobre el suelo del depósito. Coloque los bordes de la bolsa desechable de PE de tal manera sobre el borde del depósito que la bolsa desechable de PE quede fijada en todo su perímetro por la parte superior (5).

7.1 Conectar/Desconectar, sistema

automático, ACP Seleccione el modo de funcionamiento deseado en el interruptor (2): Posición "0":

• Aspirador desconectado Posición "I":

• ACP* desconectada Posición "IR":

• ACP* conectada Posición "AR":

• Interruptor de conexión y desconexión: El aspirador se conecta y desconecta desde una herramienta eléctrica enchufada a la toma de corriente (4). (Nota: después de desconectar la herramienta eléctrica, el aspirador sigue funcionando durante aprox. 10 segundos. De esa manera se evita que polvo se quede en la manguera.)

• ACP (Función automática de vibración): limpieza automática de filtros al conectar el aparato y al alcanzar un cierto valor de presión negativa. Garantiza filtros siempre libres sin interrupción del proceso de trabajo.

7.2 Toma de enchufe (4)

La toma de enchufe (4) sólo está prevista para la conexión de una herramienta eléctrica. El consumo máximo de electricidad (del aspirador y de la herramienta conectada) no debe superar en total el valor I máx (véase la tabla, página 2). ¡Atención! La herramienta eléctrica debe estar apagada antes de conectarla. Con el enchufe conectado, la toma de corriente se encuentra siempre bajo tensión independientemente de la posición del interruptor. En la posición "0" del interruptor (2), la toma de corriente puede utilizarse como alargadera (p. ej. para iluminación). En la posición "AR" del interruptor (2), el aspirador es apagado o encendido por una herramienta eléctrica conectada a la toma de corriente (4).

7.3 Regulador de potencia de succión

ACP) El regulador de potencia de succión (1) permite adaptar las revoluciones del motor libremente y sin escalas, y por consiguiente adecuar la potencia de succión del aparato a las condiciones de trabajo.

7.4 Indicador de control del flujo volumétrico

En caso de que el depósito esté lleno o haya un atascamiento en la manguera de aspiración se encenderá el indicador de control del flujo volumétrico (3). En los modelos ASR 35 M ACP y ASR 35 H ACP suena adicionalmente una señal acústica.

7.5 Botón giratorio para ajustar el diámetro de

la manguera de aspiración (sólo ASR 35

ACP) Ajuste en el botón giratorio (5) el diámetro de la manguera de aspiración conectado. Si el interruptor (2) está en "AR" o en "IR" el sistema controlará el flujo volumétrico. En caso de que ciertos valores de flujo volumétrico queden por debajo de la norma, los cartuchos filtrantes (17) vibrarán automáticamente, sin que se reduzca la potencia de succión En caso de que a pesar de ello el valor siga igualmente bajo, se encenderá el indicador de control de flujo volumétrico y en caso de que el interruptor esté en "AR", sonará una señal acústica como indicación de que debe vaciarse el depósito o cambiarse la bolsa filtrante de fieltro (7) o la bolsa desechable de PE (6). Ø 35 mm => 70 m³/h Ø 27 mm => 40 m³/h Ø 19 mm => 20 m³/h Nota: Con un diámetro de la manguera de aspiración de 19 mm o menos y condiciones de flujo inadecuadas en la manguera puede suceder que el indicador de control de flujo volumétrico (3) parpadee y suene la señal acústica a pesar de que todavía no sea necesario vaciar la bolsa filtrante de fieltro. En este caso coloque la manguera recta en el suelo y límpiela. Nota: Si debido a un generador de polvo fuera necesario seleccionar en el botón giratorio (5) un valor menor (p. ej. un diámetro menor de canal de aspiración en el generador de polvo pero un diámetro mayor de manguera de aspiración), ya no será posible garantizar un transporte de polvo suficiente dentro de la manguera de aspiración. Después de cada proceso de trabajo debe retirarse

la manguera de aspiración del generador de polvo para aspirarlo y dejarlo limpio.

8.1 Aspirado en seco

Aspire solamente con el filtro, el aparato y los accesorios secos. Si lo monta cuando aún está húmedo, el polvo podría quedar pegado e incrustarse. Use la bolsa filtrante de fieltro (7) o la bolsa desechable de PE (6) siempre junto con el cartucho filtrante (17).

8.2 Aspirar en húmedo

Nunca se debe utilizar el aparato sin colocar un cartucho filtrante (17). El aparato puede sufrir daños. Además puede salir agua. Es posible usar bolsas filtrantes de fieltro (7) o bolsas desechables de PE (6). Los cartuchos filtrantes (17) son adecuados para la aspiración en húmedo. Retire la materia seca antes de proceder al aspirado en húmedo. De esta manera, evitará que el aparato se ensucie mucho y que se formen costras. El sensor de agua incorporado desconecta el motor cuando el depósito está lleno. Vacíe el aparato. Si el aparato no se apaga, el dispositivo que impide el rearranque se mantendrá activo. El aparato sólo podrá volver a ponerse en marcha después de apagarlo y encenderlo de nuevo. Tras apagar el aparato, puede salir un poco de agua por la manguera. Antes del vaciado, primero debe retirarse la manguera de aspiración del líquido. Si a continuación se va a realizar un aspirado en seco, debe colocarse un filtro seco. En caso de que se efectúen con frecuencia aspirados en seco y en húmedo seguidos, recomendamos que se utilice un segundo filtro (de recambio) (preferiblemente cartuchos filtrantes de poliéster). Deje secar el filtro, el depósito y los accesorios para que el polvo no se quede pegado a las piezas húmedas.

8.3 Instrucciones especiales para los

modelos ASR 35 M ACP, ASR 35 H ACP Uso como aspirador industrial (IS): Seleccione con el interruptor (2) la posición "AR". Ajuste el botón giratorio (5) en Ø 35 mm. En caso de que ciertos valores del flujo volumétrico queden por debajo de la norma, se encenderá el indicador de control del flujo volumétrico como indicación de que debe vaciarse el depósito o cambiar la bolsa filtrante de fieltro (7) o la bolsa desechable de PE (6). Uso como colector de polvo (CP): El colector de polvo sólo puede estar unido a una fuente de polvo. Seleccione con el interruptor (2) la posición "AR". Ajuste en el botón giratorio (5) el diámetro de la manguera de aspiración conectado. Informaciones detalladas véase el capítulo 7.5. Enchufe la herramienta eléctrica apagada a la toma de corriente (4). Véase el capítulo 7.2. En caso de que ciertos valores de flujo volumétrico queden por debajo de la norma, los cartuchos filtrantes (17) vibrarán automáticamente, sin que se reduzca la potencia de succión En caso de que a pesar de ello el valor siga igualmente bajo, se encenderá el indicador de control de flujo volumétrico y sonará una señal acústica como indicación de que debe vaciarse el depósito o cambiarse la bolsa filtrante de fieltro (7) o la bolsa desechable de PE (6).

En el modelo ASR 35 L ACP, deje la manguera en el aparato para evitar que accidentalmente salga polvo. En los modelos ASR 35 M ACP, ASR 35 H ACP: cierre la apertura de aspiración (13) con un tapón (12) e inserte los extremos de la manguera entre sí para que no salga polvo. Coloque la manguera de aspiración alrededor del aspirador. Coloque los accesorios en una bolsa de plástico adecuada y ciérrela. Cuelgue el cable de conexión en el portacables (11). La parte superior (8) debe estar fijamente unida al depósito (10), compruebe que los cierres a presión (9) estén cerrados.

9.1 Indicaciones generales de limpieza

Lave con agua el depósito y los accesorios. Limpie la parte superior (8) con un paño húmedo. ¡Atención! Este aparato contiene polvo perjudicial para la salud. Los procesos de vaciado y de mantenimiento, incluyendo la eliminación de los depósitos de polvo, deben ser realizados únicamente por personal especializado con el equipamiento de protección correspondiente. Vaciado del depósito Sólo apto para polvos con valores límite de exposición profesional > 1mg/m

(ASR 35 L ACP) - Extraiga el enchufe de la red. - Abra los cierres a presión (9). Retire la parte superior (8) del depósito (10). -Vacíe el depósito. Eliminación de la bolsa filtrante de fieltro (sin apenas polvo) - Extraiga el enchufe de la red. - Use mascarilla protectora. - Abra los cierres a presión (9). Retire la parte superior (8) del depósito (10). - Retire la bolsa filtrante de fieltro (7) cuidadosamente de la apertura de aspiración (13)

9. LimpiezaESPAÑOL es

tirando hacia atrás. Cierre la brida de la bolsa filtrante de fieltro abatiendo la tapa. - Elimine el material aspirado conforme a lo establecido por la ley. - Monte nuevamente la bolsa filtrante de fieltro (véase el capítulo 6.2). Eliminación de la bolsa desechable de PE (sin polvo) - Introduzca el enchufe. - Conecte el aspirador y sacuda el filtro: seleccione con el interruptor (2) la posición "IR". - Desconecte el aspirador: seleccione con el interruptor (2) la posición "0" - Use mascarilla protectora. - ASR 35 M ACP, ASR 35 H ACP: Retire la manguera de aspiración, cierre la apertura de aspiración (13) con el tapón (12). - Abra los cierres a presión (9). Retire la parte superior (8) del depósito (10). Antes de retirar la parte superior, ponga el interruptor (2) en la posición "I" para aspirar polvo que pueda caer. - Retire la bolsa desechable de PE (6) cuidadosamente de la apertura de aspiración (13) tirando hacia atrás. Cierre la brida de la bolsa desechable de PE abatiendo la tapa. - Elimine el material aspirado conforme a lo establecido por la ley. - Monte nuevamente la bolsa desechable de PE (véase el capítulo 6.3).

9.2 Instrucciones especiales de limpieza

para los modelos ASR 35 M ACP,

En los aparatos de la clase M / H, el exterior deberá limpiarse con un aspirador y después con un paño o tratarse con medios impermeabilizadores antes de retirarlo de un área considerada peligrosa. Tras retirar el aparato de un área considerada peligrosa, todas las piezas de la máquina deben considerarse sucias y se deberán tomar las medidas adecuadas para evitar que el polvo se esparza. Al realizar trabajos de mantenimiento o de reparación deben eliminarse todos los objetos que no puedan limpiarse correctamente. Estos objetos deben ser eliminados en bolsas selladas, de acuerdo con la normativa aplicable para la eliminación de dichos residuos.

10.1 Indicaciones generales

Antes de cada mantenimiento, desconecte el aparato y desenchúfelo. Asegúrelo contra cualquier reconexión accidental. Limpie el aparato (véase el capítulo 9.). Para el mantenimiento por parte del usuario, será necesario desmontar el aspirador, limpiarlo y mantenerlo hasta donde se pueda, sin causar ningún riesgo al personal de mantenimiento y a otras personas. Medidas de precaución Las medidas adecuadas de precaución implican la limpieza antes del desmontaje, la previsión de sistemas de aireación filtrada local a los que se conectará el aspirador, la limpieza del área de mantenimiento y el equipamiento personal de seguridad adecuado.

10.2 Disminución de la potencia de succión

En caso de que disminuya la potencia de succión, tome las siguientes medidas:

1. Limpie los cartuchos filtrantes, conectando la

vibración electromagnética (seleccione con el interruptor (2) la posición "IR").

2. Vacíe el depósito o cambie la bolsa filtrante de

10.3 Cambio de los cartuchos filtrantes (17).

Haga vibrar los cartuchos filtrantes (17) antes de realizar un cambio de filtro, conectando el vibrador electromagnético (seleccionar con el interruptor (2) la posición "IR"). Utilizando una moneda o un objeto similar, gire el botón de cierre (15) del pasador (14) unos 90° en el sentido contrario al de las agujas del reloj y presione hacia atrás el pasador (14). Levante la tapa y extraiga hacia arriba los cartuchos filtrantes (17). Coloque inmediatamente los cartuchos filtrantes retirados en una bolsa de plástico a prueba de polvo y elimínelos correctamente. Vuelva a introducir unos cartuchos filtrantes nuevos, procurando que la zona sobre la que los filtros reposan esté limpia y que éstos estén bien sujetos.

10.4 Filtro de protección del motor

Controle con regularidad el filtro de protección del motor. En caso de que el filtro de protección del motor (16) esté sucio, es un indicio de que los cartuchos filtrantes (17) están defectuosos. - Cambie los cartuchos filtrantes (17). - Cambie el filtro de protección del motor (16) o enjuáguelo con agua, séquelo y móntelo nuevamente.

ATENCIÓN - Limpiar el sensor de agua con regularidad y revisar si hay algún indicio de daño.

10.6 Revisión técnica en los modelos

ASR 35 M ACP, ASR 35 H ACP

El fabricante o una persona autorizada deberá realizar por lo menos una vez al año una revisión técnica del aspirador, p. ej. comprobar si el filtro está dañado, si el aparato sigue siendo estanco o si el dispositivo de control funciona correctamente. Para el mantenimiento por parte del usuario, será necesario desmontar el aspirador, limpiarlo y mantenerlo hasta donde se pueda, sin causar ningún riesgo al personal de mantenimiento y a otras personas.

10. MantenimientoESPAÑOLes

Medidas de precaución Las medidas adecuadas de precaución implican la limpieza antes del desmontaje, la previsión de sistemas de aireación filtrada local a los que se conectará el aspirador, la limpieza del área de mantenimiento y el equipamiento personal de seguridad adecuado. Al realizar trabajos de mantenimiento o de reparación deben eliminarse todos los objetos que no puedan limpiarse correctamente. Estos objetos deben ser eliminados en bolsas selladas, de acuerdo con la normativa aplicable para la eliminación de dichos residuos. ¡ATENCIÓN! En los aspiradores de la clase H se deberá revisar además anualmente la efectividad del aspirador. Cuando suene el indicador de control del flujo volumétrico (3) o una señal acústica (sólo en los modelos ASR 35 M ACP, ASR 35 H ACP), esto será señal de que hay que cambiar la bolsa filtrante de fieltro. Disminución de la potencia de succión Respete las indicaciones en el capítulo Limpieza.

• ¿Cartuchos filtrantes (17) sucios? - limpiar.

• ¿Bolsa filtrante de fieltro (7) llena? - cambiar.

• ¿Bolsa desechable de PE (6) llena? - cambiar.

• ¿Depósito (10) lleno? - vaciar.

• ¿Filtro de protección de motor (16) lleno? - véase el capítulo 10..

• ¿Tobera, tubos o manguera tapados?- limpiar. El aparato no se enciende:

• ¿Está bien enchufado?

• ¿El cable de alimentación está en buen estado?

• ¿La tapa del aparato está bien cerrada?

• ¿Se ha desconectado el sensor de agua? - Vacíe el depósito; apague y vuelva a encender el aparato.

• ¿Interruptor (2) en posición "AR"? - Seleccione la posición "I" o "IR". Véase el capítulo 7.1.

• La herramienta no conecta o desconecta el aspirador a pesar de que el interruptor (2) está en la posición "AR". - Enchufe la herramienta eléctrica en la toma de corriente (4). Polvo en el depósito con la bolsa filtrante de fieltro colocada:

• Posición del botón giratorio errónea. Véase el capítulo 6.2. La bolsa desechable de PE es aspirada en los cartuchos filtrantes (17):

• Posición del botón giratorio errónea. Véase el capítulo 6.3. La bolsa desechable de PE es aspirada en los cartuchos filtrantes (17):

• Posición del botón giratorio errónea. Véase el capítulo 6.3. No realice ninguna modificación en el aparato. Diríjase a cualquier taller autorizado o al servicio de asistencia al cliente de Metabo (véase el capítulo 13. Reparación)

Utilice únicamente accesorios Metabo originales. Si necesita accesorios, diríjase a su distribuidor. Véase la página 4. 19 Bolsa filtrante de fieltro (para los aparatos de clase L y M) 5 unidades = 1 juego 20 Bolsa desechable de PE (para los aparatos de clase L, M y H) 5 unidades = 1 juego 21 Cartucho filtrante de papel (para los aparatos de clase L y M) 2 unidades = 1 juego 22 Cartucho filtrante de poliéster (para los aparatos de clase L y M) 2 unidades = 1 juego 23 Nano-cartucho filtrante de poliéster (para los aparatos de clase L y M) 2 unidades = 1 juego 24 Cartucho filtrante HEPA (para los aparatos de clase H) 2 unidades = 1 juego 25 Filtro de protección de motor (1 unidad). Se suministran en paquetes de 2 unidades. 26 Asa de transporte 27 Soportes para cables (10 unidades) 28 Manguera de aspiración 29 Tubos de aspiración (2 unidades) 30 Pieza intermedia 31 Tobera de aspiración 32 Tobera de suelo (modelo de metal) 33 Tobera universal 34 Cepillo universal 35 Cepillo con almohadilla 36 Tobera de ranura 37 Tobera de goma 38 Juego de tobera de suelo (con accesorio para el suelo y accesorio para aspirar en húmedo) 39 Tobera polivalente 40 Herramientas eléctricas - accesorio para aspirador 41 Manguera de aspiración 42 Manguera de aspiración (antiestática) 43 Adaptador Las reparaciones de aparatos solamente deben ser efectuadas por electricistas especializados Use solamente piezas de repuesto originales de Metabo. En caso de tener herramientas eléctricas que necesiten ser reparadas, diríjase por favor a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias.

11. Localización de averías

13. ReparaciónESPAÑOL es

En la página web www.metabo.com puede usted descargarse las listas de repuestos. Los envases Metabo son 100% reciclables. Las herramientas y accesorios usados contienen una gran cantidad de materiales y plásticos que también se pueden reciclar. Estas instrucciones están impresas en papel blanqueado sin cloro. Sólo para países de la UE: No tire los aparatos a la basura doméstica. Según la directiva europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos aplicable por ley en cada país, los aparatos usados se deben recoger por separado y posteriormente llevar a cabo un reciclaje acorde con el medio ambiente. Notas explicativas sobre la información de la página 2. Nos reservamos el derecho a efectuar modificaciones en función de las innovaciones tecnológicas. K =Clase de polvo. Según EN 60335-2-69. A =Dimensiones externas U =Tensión de la red F =Frecuencia de la red A =Toma de corriente N =Cable de alimentación

=Vacío máx (en la manguera)

=Vacío máx (en el ventilador)

l/s1 =Flujo volumétrico máx. (en manguera)

l/s2 =Flujo volumétrico máx. (en ventilador)

max1 =Caudal máximo (en manguera)

max2 =Caudal máximo (en ventilador) V =Capacidad máx. del depósito m =Peso (sin cable de red) Niveles acústicos típicos compensados A:

=Nivel de intensidad acústica

=Nivel de potencia acústica Al trabajar, el nivel de ruido puede superar los 80 dB(A). ¡Use auriculares protectores! Valores de medición establecidos de acuerdo con EN 60704. ~ Corriente alterna Las especificaciones técnicas aquí indicadas están sujetas a rangos de tolerancia (conforme a las normas vigentes).

14. Protección medioambiental

l/s2 =Caudal volumétrico máx (no ventilador)
