РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SPA 2002 D METABO

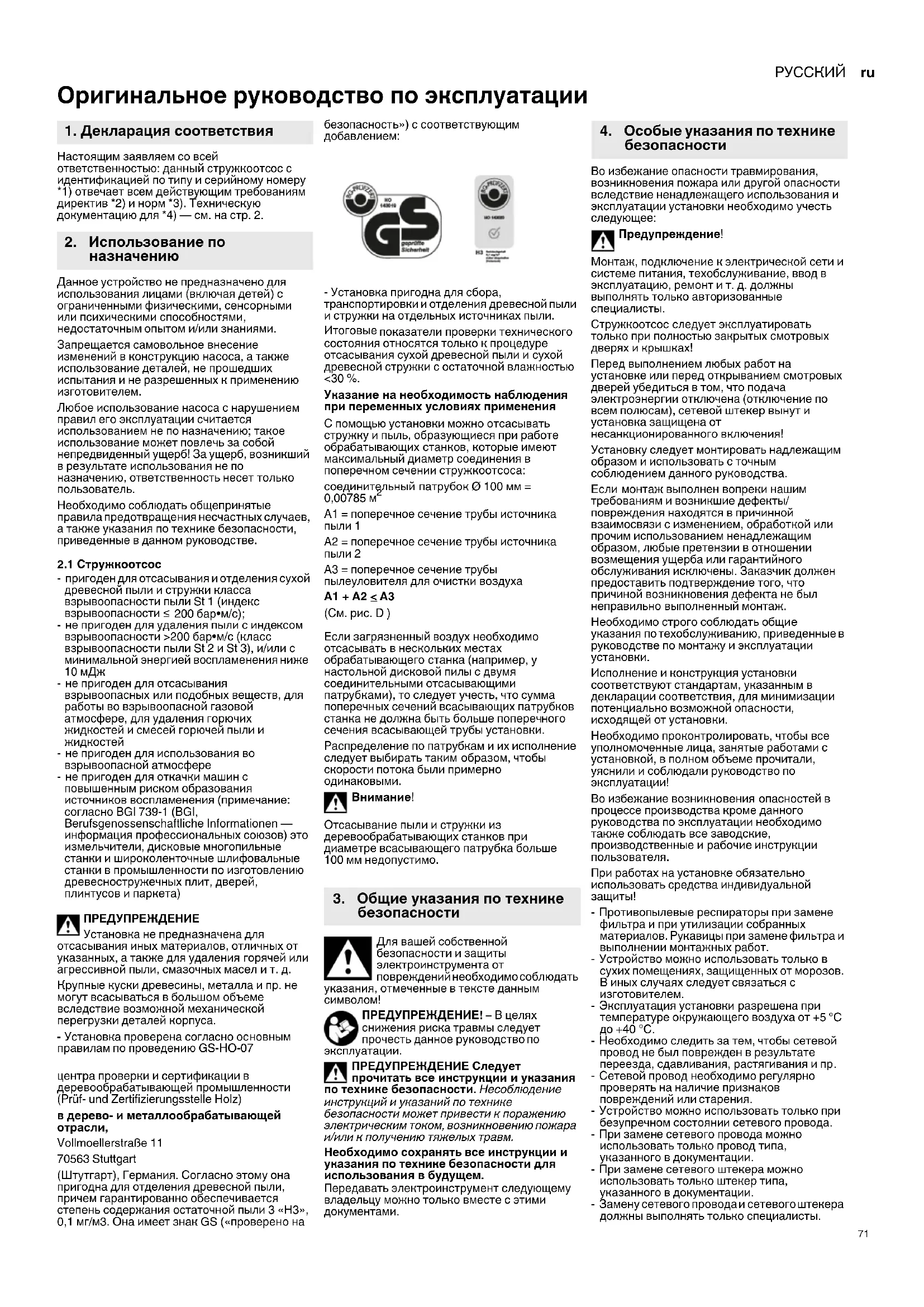

Оригинальное руководство по эксплуатации Настоящим заявляем со всей ответственностью: данный стружкоотсос с идентификацией по типу и серийному номеру *1) отвечает всем действующим требованиям директив *2) и норм *3). Техническую документацию для *4) — см. на стр. 2. Данное устройство не предназначено для использования лицами (включая детей) с ограниченными физическими, сенсорными или психическими способностями, недостаточным опытом и/или знаниями. Запрещается самовольное

изменений в конструкцию насоса, а также использование деталей, не прошедших испытания и не разрешенных к применению изготовителем. Любое использование насоса с нарушением правил его эксплуатации считается использованием не по назначению; такое использование может повлечь за собой непредвиденный ущерб! За ущерб, возникший в результате использования не по назначению, ответственность несет только пользователь. Необходимо соблюдать общепринятые правила предотвращения несчастных случаев, а также указания по технике безопасности, приведенные в данном руководстве.

- пригоден для отсасывания и отделения сухой древесной пыли и стружки класса взрывоопасности пыли St 1 (индекс взрывоопасности ≤ 200 бар•м/с); - не пригоден для удаления пыли с индексом взрывоопасности >200 бар•м/с (класс взрывоопасности пыли St 2 и St 3), и/или с минимальной энергией воспламенения ниже 10 мДж - не пригоден для отсасывания взрывоопасных или подобных веществ, для работы во взрывоопасной газовой атмосфере, для удаления горючих жидкостей и смесей горючей пыли и

- не пригоден для использования во взрывоопасной атмосфере - не пригоден для откачки машин с повышенным риском образования источников воспламенения (примечание: согласно BGI 739-1 (BGI, Berufsgenossenschaftliche Informationen — информация профессиональных союзов) это измельчители, дисковые многопильные станки и широколенточные шлифовальные станки в промышленности по изготовлению древесностружечных плит, дверей, плинтусов и паркета) ПРЕДУПРЕЖДЕНИЕ Установка не предназначена для отсасывания иных материалов, отличных от указанных, а также для удаления горячей или агрессивной пыли, смазочных масел и т. д. Крупные куски древесины, металла и пр. не могут всасываться в большом объеме вследствие возможной механической перегрузки деталей корпуса. - Установка проверена согласно основным правилам по проведению GS-HO-07 центра проверки и сертификации в деревообрабатывающей промышленности (Prüf- und Zertifizierungsstelle Holz) в дерево- и металлообрабатывающей

Vollmoellerstraße 11 70563 Stuttgart (Штутгарт), Германия. Согласно этому она пригодна для отделения древесной пыли, причем гарантированно обеспечивается степень содержания остаточной пыли 3 «H3», 0,1 мг/м3. Она имеет знак GS («проверено на безопасность») с соответствующим добавлением: - Установка пригодна для сбора, транспортировки и отделения древесной пыли и стружки на отдельных источниках пыли.

показатели проверки технического состояния относятся только к процедуре отсасывания сухой древесной пыли и сухой древесной стружки с остаточной влажностью <30 %. Указание на необходимость наблюдения при переменных условиях применения С помощью установки можно отсасывать стружку и пыль, образующиеся при работе обрабатывающих станков, которые имеют максимальный диаметр соединения в поперечном сечении стружкоотсоса: соединительный патрубок Ø 100 мм = 0,00785 м

A1 = поперечное сечение трубы источника пыли 1 A2 = поперечное сечение трубы источника пыли 2 A3 = поперечное сечение трубы пылеуловителя для очистки воздуха A1 + A2 <

(См. рис.D) Если загрязненный воздух необходимо отсасывать в нескольких местах обрабатывающего станка (например, у настольной дисковой пилы с двумя соединительными отсасывающими патрубками), то следует учесть, что сумма поперечных сечений всасывающих патрубков станка не должна быть больше поперечного сечения всасывающей трубы установки. Распределение по патрубкам и их исполнение следует выбирать таким образом, чтобы скорости потока были примерно одинаковыми.

Отсасывание пыли и стружки из деревообрабатывающих станков при диаметре всасывающего патрубка больше 100 мм недопустимо. Для вашей собственной безопасности и защиты электроинструмента от повреждений необходимо соблюдать указания, отмеченные в тексте данным

ПРЕДУПРЕЖДЕНИЕ! – В целях снижения риска травмы следует прочесть данное руководство

эксплуатации. ПРЕДУПРЕЖДЕНИЕ Следует прочитать все инструкции и указания по технике безопасности. Несоблюдение инструкций и указаний по технике безопасности может привести к поражению электрическим током, возникновению пожара и/или к получению тяжелых травм. Необходимо сохранять все инструкции и указания по технике безопасности для использования в будущем. Передавать электроинструмент следующему

можно только вместе с этими документами. Во избежание опасности травмирования, возникновения пожара или другой опасности вследствие ненадлежащего использования и эксплуатации установки необходимо учесть

Предупреждение! Монтаж, подключение к электрической сети и системе питания, техобслуживание, ввод в эксплуатацию, ремонт и т. д. должны выполнять только авторизованные специалисты. Стружкоотсос следует эксплуатировать

полностью закрытых смотровых дверях и крышках! Перед выполнением любых работ на установке или перед открыванием смотровых дверей убедиться в том, что подача электроэнергии отключена (отключение по всем полюсам), сетевой штекер вынут и установка защищена от несанкционированного включения! Установку следует монтировать надлежащим образом и использовать с точным соблюдением данного руководства.

монтаж выполнен вопреки нашим требованиям и возникшие дефекты/ повреждения находятся в причинной взаимосвязи с изменением, обработкой или прочим использованием ненадлежащим образом, любые претензии в отношении возмещения ущерба или гарантийного обслуживания исключены. Заказчик должен предоставить подтверждение того, что причиной возникновения дефекта не был неправильно выполненный монтаж. Необходимо строго соблюдать общие указания по техобслуживанию, приведенные в руководстве по монтажу и эксплуатации

Исполнение и конструкция установки соответствуют стандартам, указанным в декларации соответствия, для минимизации потенциально возможной опасности, исходящей от установки. Необходимо проконтролировать, чтобы все уполномоченные лица, занятые работами с установкой, в полном объеме прочитали, уяснили и соблюдали руководство по эксплуатации! Во избежание возникновения опасностей в процессе производства кроме данного руководства по эксплуатации необходимо также соблюдать все заводские, производственные и рабочие инструкции пользователя. При работах на установке обязательно использовать средства индивидуальной

- Противопылевые респираторы при замене фильтра и при утилизации собранных материалов. Рукавицы при замене фильтра и выполнении монтажных работ. - Устройство можно использовать только

сухих помещениях, защищенных от морозов. В иных случаях следует связаться с изготовителем. - Эксплуатация установки разрешена при температуре окружающего воздуха от +5 °C до +40 °C. - Необходимо следить за тем, чтобы сетевой провод не был поврежден в результате переезда, сдавливания, растягивания и пр. - Сетевой провод необходимо регулярно проверять на наличие признаков повреждений или

- Устройство можно использовать только при безупречном состоянии сетевого провода. - При замене сетевого провода можно использовать только провод типа, указанного в документации. - При замене сетевого штекера можно использовать только штекер типа, указанного в документации. - Замену сетевого провода и сетевого штекера должны выполнять только специалисты.

1. Декларация соответствия

3. Общие указания по технике

4. Особые указания по технике

безопасностиРУССКИЙru

- При необходимости замены сетевого и соединительного провода нельзя отклоняться от требований, заданных изготовителем. - Сетевой штекер установки можно вставлять только по размещения установки на месте эксплуатации. - Подключение к штекеру CEE (например, стенная розетка) с инерционным входным предохранителем 3 x 16 А или при однофазном переменном токе 1 x 10 А. - После использования, перед перемещением стружкоотсоса в другое место, перед очисткой, техобслуживанием, заменой или демонтажом подвижных деталей необходимо вытащить сетевой штекер. - При эксплуатации использование электрических соединительных устройств и адаптеров не допускается. - Учитывать направление вращения

Предупреждение! В случае возникновения пожара отсоединить устройство от сети, вытащив сетевой штекер. Не открывать устройство, в нем еще могут быть очаги тления. Оповестить пожарную команду, которая открывает устройство с использованием средств защиты. Не активировать очистку фильтра! Опасность возникновения пожара и травмирования.

Для защиты от возможно выделяющихся опасных веществ входить в помещения можно только в респираторах. Для устройств, по своей конструкции свободных от источников воспламенения, действует следующее: - они не пригодны для отсасывания

стружки из объектов (обрабатывающих станков), при работе которых нельзя исключить образование активных источников воспламенения. - Пылевзрывобезопасные промышленные пылесосы и пылеуловители по соображениям техники безопасности не пригодны для всасывания или отсасывания взрывоопасных или подобных им веществ согласно §1 Закона о взрывчатых веществах (SprenG), пыли класса взрывоопасности St 2 и St 3, горючих жидкостей, а также смесей горючей пыли с горючими жидкостями. - Для подключения электрических промышленных пылесосов и стружкоотсосов можно использовать только штекерные разъемы согласно VDE 0165, раздел. 6.6.1. Штыревые разъемы и адаптеры недопустимы. Бункер для сбора пыли следует опорожнять по необходимости. Необходимо использовать только оригинальные принадлежности и детали дополнительного оборудования. - Нельзя отсасывать жидкости, агрессивные газы, легко воспламеняющиеся среды

тлеющие частицы (очаги тления и пр.). Использовать стружкоотсосы, например, в лакировальном производстве, запрещено. Использовать установку для отсасывания пыли деревообрабатывающих станков, при работе которых возможно образование искр и очагов тления (например, многопильных станков), запрещено. - Чистить корпус можно только с использованием бытовых чистящих средств и влажной салфетки. - Такие отсасывающие установки

предусмотрены для размещения во взрывоопасной зоне. Перед выполнением любых работ устройство следует отсоединить от электрической сети! При аварийной остановке вытащить сетевой штекер устройства.

Стружкоотсосы можно эксплуатировать только в TN-сетях с заземленным нулевым

К управлению установкой допускаются исключительно лица, которые прошли инструктаж по обращению с установкой, а

имеют соответствующие полномочия. При эксплуатации установки можно использовать только оригинальные принадлежности компании Metabo. Вентилятор находится в обшивке, которую можно раскрыть только с помощью инструмента. Если эту обшивку снять, существует остаточный риск травмирования в результате прикосновении к движущимся

Благодаря использованию одноразовых мешков-пылесборников с закрывающимся отверстием обеспечивается утилизация без выделения пыли. Однако при замене мешка- пылесборника нельзя исключить вдыхание пыли. Соблюдение указаний (п. 8.5.4) по замене или утилизации сводит эту опасность к

Установка пригодна для отсасывания сухой древесной пыли и сухой древесной стружки. Это относится также к древесной пыли дуба и бука. Контроль касается прежде всего древесной пыли, отсасывание металлической, керамической и органической стружки класса взрывоопасности пыли St 1 возможно только после консультации с изготовителем. Если установка подвергается воздействию чрезмерного количества пыли, предварительно необходимо проконсультироваться с изготовителем. При отсасывании пыли и стружки из «проверенного на пылезащищенность» деревообрабатывающего станка с источником пыли использование установки приводит к тому, что на данном рабочем месте в течение длительного времени поддерживается уровень 2 мг/м

, если нет никакого мешающего постороннего влияния. В этом случае контроль такого рабочего места с использованием средств измерительной техники становится излишним! Чтобы пользоваться таким преимуществом достаточно долго, необходимо строго соблюдать данное руководство по эксплуатации. Его следует внимательно прочитать перед первым вводом установки в эксплуатацию. Если, тем не менее, возникнут вопросы, мы всегда будем рады помочь. Дополнительное оборудование, которое, возможно, потребуется, указано в прилагаемой документации. Установка должна быть включена в документацию эксплуатирующей стороны по взрывозащите и противопожарной защите.

4.2 Размещение стружкоотсоса (место)

Удалить упаковочную пленку и прочие упаковочные материалы. Установка должна размещаться как можно ближе к очищаемому станку. Ставить установку необходимо на

поверхность. На месте эксплуатации направляющий ролик следует зафиксировать.

4.3 Противопожарная защита и

4.3.1 Искрообразующие станки

Без соответствующего дополнительного защитно-технического устройства установка не пригодна для отсасывания пыли и стружки из деревообрабатывающих станков, при работе которых нельзя исключить образование активных источников возгорания. Отсасывание пыли и стружки из деревообрабатывающих станков, при работе

возможно образование активных источников возгорания и очагов тления (например, круглопильных многопильных станков, широколенточных шлифовальных станков на заводах по изготовлению древесностружечных плит и фабриках по изготовлению дверей), допустимо только при использовании дополнительного предохранительного устройства (установки искрогашения), если имеется система отвода воздуха. Не допускается попадание в установку никаких источников воспламенения, обусловленных технологией производства или окружающими условиями (например, тлеющих частиц).

4.3.2 Всасывающая линия

Наружный диаметр входного патрубка устройства равен 100 мм. На патрубке с помощью зажимного хомута необходимо закрепить всасывающий шланг с соответствующими номинальными параметрами. При подсоединении всасывающего шланга следует обратить внимание на то, что должны использовать только шланги из электропроводного материала и что электрическое соединение между шлангом и патрубком должно быть безупречным. Если используется так называемый «спиральный шланг», то на металлической спирали на расстоянии ок. 5 см должна быть удалена изоляция. Удалить в очищенной области остатки материала шланга и голую металлическую проволоку загнуть внутрь так, чтобы при монтаже шланга было создано безупречное электропроводящее соединение

всасывающим патрубком. Затем закрепить шланг хомутом с червячной резьбой или стяжной лентой. Пластмассовые шланги должны быть трудновоспламеняемыми. Использовать только шланги с соответствующим номинальным внутренним диаметром. Более подробные требования к системам трубопроводов - использовать только трубы из стали и гибкие шланги из трудновоспламеняемых материалов с металлической спиралью для заземления от статического электричества

обеспечить сквозное заземление - использовать автоматические шиберы (если это требуется) - избегать скоростей воздуха ниже минимальной скорости воздуха для транспортировки.

Благодаря использованию вентилятора установка соответствует типу конструкции B1 (конструкция без источников воспламенения), если выполняется очистка не искрообразующих станков или если встроена установка искрогашения.

4.3.4 Подающие линии

Зафиксированные трубопроводы в огнеопасных зонах должны быть

из негорючих материалов. Соединительные линии между станком и сборной или главной линией должны быть как минимум выполнены из трудновоспламеняемых материалов. Максимальная длина шланга (так называемого гибкого шланга) не должна превышать 0,5 м, если этого можно избежать с помощью подходящих элементов трубы.

Для отвода статического электричества конструктивные элементы, и особенно металлические трубопроводы и гибкие шланги, должны иметь сквозное заземление от обрабатывающего станка до вентилятора/

4.4 Возможное неправильное

использование Стружкоотсос должен эксплуатироваться в пределах технических характеристик, заданных компанией Metabo. Любое другое или выходящее за указанные рамки использование, отличное от описанного в п.2 «Применение по назначению», считается применением не по назначению. За возникший в этом случае ущерб изготовитель ответственности не несет. Возможное неправильное использование: Транспортировка сред при недопустимо высоких или низких температурах, агрессивных сред или сред с очень высоким содержанием пыли. - см. п.4, стр.3 (действительно для устройств, по своей конструкции свободных от источников воспламенения)

4.5 Остаточные опасности

Установка может стать источником опасностей, если ее эксплуатирует необученный персонал и/или если она используется неправильно или не по назначению. Остаточные риски являются потенциальными, неочевидными опасностями, например:РУССКИЙ ru

- травмы в результате несоблюдения указаний по технике безопасности, стандартов, директив или предписаний, - травмы, обусловленные несогласованной

- опасности, связанные с выполнением работ на электрооборудовании, с кабелями и подключениями

4.6 Хранение, транспортировка

Предупреждение! Внимание! - Отдельные функциональные детали установки следует хранить в их оригинальной упаковке в сухом месте, защищенном от атмосферных воздействий. - Открытые поддоны следует закрыть брезентом и защитить функциональные детали от загрязнения (например, от стружек, камней, воды и т. д.). - При транспортировке в тяжелых условиях (например, на открытых автомобилях, при сильной вибрации, при транспортировке морем или в субтропические страны) необходимо использовать дополнительную упаковку, защищающую от этих особых

- При хранении избегать длительного и, прежде всего, внезапного изменения температуры. Это особенно вредно, если может образоваться конденсат. - При сроке хранения больше 3 месяцев перед монтажом необходимо проверить легкость хода вращающихся деталей (подшипников, вентиляторов и т. д.). - При этом также необходимо соблюдать указания, приведенные в отдельных главах. - Установку можно транспортировать к месту эксплуатации с помощью вилочного погрузчика (см. рис.G). После монтажа установку можно слегка передвинуть

- При транспортировке отдельные компоненты следует перевозить вертикально и защитить от опрокидывания. - При транспортировке обеспечить достаточный обзор территории (при необходимости привлечь сопровождающий

- В зоне транспортировке не должны находиться люди. - Во избежание повреждения

устройства использовать вилочный захват с вилами подходящей длины. Обязательно обратить внимание на возможные выступающие элементы установки (например, глушитель). - При транспортировке соблюдать соответствующие предписания по охране труда и защите окружающей среды. - Обеспечить использование подходящего подъемного механизма. - Транспортировкой установки должны заниматься только обученные и проинструктированные лица с соблюдением

главы «Техника безопасности». - При использовании транспортного средства, для управления которым требуется разрешение на вождение, убедиться в том, что персонал имеет действующие водительские права. - Предельный угол наклона составляет ок. 12° (см. рис.F). Обратить внимание на положение центра тяжести.

4.7 Обязанности эксплуатирующей

Сторона, эксплуатирующая установку, должна регулярно проводить обучение своего персонала по следующим темам: - Соблюдение и использование руководства по эксплуатации и монтажу, а также положений, установленных законом. - Эксплуатация установки согласно назначению. - При необходимости соблюдение указаний заводской службы безопасности и рабочих инструкций эксплуатирующей стороны. - Действия в аварийной ситуации Точное типовое обозначение, категория установленных фильтров, рабочая площадь фильтров и характеристики двигателя приведены на типовой заводской табличке. Рабочий диапазон находится между номинальным и минимальным значением объемного расхода. Минимальное значение объемного расхода установки следует выбирать так, чтобы на всех одновременно работающих деревообрабатывающих станках обеспечивалась минимальная скорость воздуха в их всасывающих патрубках 20 м/с, если изготовителем обрабатывающего станка не указано иное. Компактные стружкоотсосы в системном исполнении для сбора древесной пыли и стружки, с встроенной фильтровальной камерой и встроенным вентилятором и с ручной очисткой. Одностенный корпус выполнен из оцинкованной листовой стали, имеет смотровое отверстие с крышкой и смотровую дверь. Распределительная коробка для управления системой в сборе согласно VDE 0100, 0113, 0165. Контроль предписанного минимального значения объемного расхода (например, 18 м/с или 20 м/с) в стружкоотсосе выполняется путем измерения дифференциального давления фильтра с помощью датчика разности давлений. Конструкция корпуса, гладкая внутри, обеспечивает простую и быструю очистку устройства. См. стр.2, рис.A 1 Сборный контейнер 2 Смотровое окно 3 Зажимной рычаг для сборного контейнера 4 Всасывающий патрубок 5 Крышка корпуса фильтра 6 Рычаг механизма очистки 7 Винт с фигурной головкой 8 Рубашка

9 Манометр 10 Типовая заводская табличка 11 Переключатель 12 Тормозной ролик 13 Пластина для крепления фильтра 14 Фильтр 15 Пластмассовая опора 16 Штанга вибратора 17 Рычаг очистителя Удалить упаковочную пленку и прочие упаковочные материалы. Стружкоотсос смонтирован в состоянии, готовом к

Несмотря на оптимизированные технологические процессы, существует остаточный риск травмирования режущими

Чтобы свести к минимуму опасность травмирования, при монтаже устройства обязательно использовать средства индивидуальной защиты (защитные рукавицы

Общие указания: Для эксплуатации и техобслуживания установки должно быть достаточно свободного места.

При поставке принадлежности и детали дополнительного оборудования находятся в сборном контейнере.

Перед монтажом или после монтажа до ввода в эксплуатацию тщательно закрывать устройство для предотвращения

повреждения и загрязнения.

При вводе в эксплуатацию необходимо проверить все функции и проконтролировать соблюдение рабочих характеристик.

8.2 Подключение к сети электропитания

Перед вводом в эксплуатацию проверить, совпадают ли указанные на заводской табличке значения напряжения и частоты сети с параметрами электросети. При трехфазном подключении (SPA 2002 D) обратить внимание на направление вращения

Предупреждение! Работы по монтажу, вводу в эксплуатацию, техобслуживанию и ремонту должны выполнять только обученные и проинструктированные специалисты, обладающие специальными знаниями. Необходимо строго соблюдать общие указания по техобслуживанию, приведенные в руководстве по монтажу и эксплуатации данного стружкоотсоса. Предупреждение! Перед выполнением работ на данной установке обязательно предварительно отключить подачу электроэнергии, выключить

и/или ремонтный выключатель (отключение по всем полюсам), вынуть сетевой штекер и защитить установку от несанкционированного включения. Смотровые двери можно открыть только при выключенных и остановившихся вентиляторах. После выключения устройства крыльчатка еще вращается в течение 1– 3 минут. Ни в коем случае нельзя останавливать крыльчатку рукой или каким-либо предметом. Перед вводом установку в эксплуатацию необходимо проверить плотность посадки всех встроенных фильтров, особенно фильтра для мелкой пыли. Необходимо учитывать руководства по эксплуатации других подключенных

Перед установкой всегда подключать устройство защиты от тока утечки (УЗО) с макс. током отключения 30 мА.

8.3 Ввод стружкоотсоса в эксплуатацию

Удалить упаковочную пленку и прочие упаковочные материалы. Пылеуловитель должен размещаться как можно ближе к очищаемому станку. Ставить установку необходимо на ровную поверхность. На месте эксплуатации направляющий ролик следует зафиксировать. Для окончательного монтажа необходимо ослабить зажимные замки сборного контейнера и вынуть его. Мешок для опилок, находящийся в сборном контейнере (1), (один мешок для опилок входит в комплект поставки) вынуть и

. Затем вставить мешок в сборный контейнер (1) и загнуть через его край, по возможности без складок, примерно на 100 мм (рис.E). При этом обратить внимание на то, чтобы мешок ровно и без складок прилегал к смотровому окну (2), чтобы можно было контролировать уровень заполнения. Затем вдвинуть контейнер и, одновременно управляя обоими зажимными замками (3), плотно его вставить.

Перед извлечением сборного контейнера выключить главный выключатель. Во время выполнения этой работы всегда использовать противопылевой респиратор (респиратор с пылевым фильтром, класс фильтрации 2). Необходимо исключить воздействие пыли на посторонних лиц.

8. Ввод в эксплуатацию и

техобслуживаниеРУССКИЙru

Вставить новый мешок-пылесборник, как описано выше (вкладывание мешка для опилок) (рис.E).

Ввод в эксплуатацию: 1.Проверить область чистого воздуха на отсутствие посторонних предметов. 2.Проверить свободу хода крыльчатки, провернув ее вручную. 3.Проверить вентилятор на наличие грязи, дисбаланса, повреждений и коррозию. 4.Подтянуть все без исключения крепежные

5.Проверить направление элементов привода. 6.Проверить направление вращения вентилятора (сравнить со стрелкой на корпусе вентилятора), включив на короткое время

7.При необходимости изменить направление

8.Измерить потребление тока при полностью подключенном стружкоотсосе (сеть трубопроводов) и сравнить со значением номинального тока, указанным на типовой табличке двигателя. 9.Проверить защитный провод.

При неправильном направлении

существует опасность перегрузки двигателя. Потребляемый ток не должен превышать указанное номинальное значение тока. Нельзя превышать максимальное число оборотов двигателя. Нельзя превышать максимальное число оборотов вентилятора. Указание на опасность: В рамках работ по вводу в эксплуатацию и после этого необходимо регулярно проверять вентиляторы на наличие недопустимых колебаний и заносить результаты

При очень сильной вибрации или при недопустимо высокой частоте колебаний вентиляторы эксплуатировать нельзя! Эксплуатация при недопустимо высоких параметрах вибрации может привести к разрушению крыльчатки, что может повлечь за собой очень серьезный материальный ущерб и травмирование людей.

8.5.1 Очистка фильтра

Сопротивление фильтра контролируется с помощью манометра (9), установленного на устройстве. При достижении максимально допустимого разрежения (красная область) устройство следует выключить и очистить фильтр несколькими движения вверх-вниз рычага очистки (6) фильтра (14).

Механизм очистки (6) действует только при остановленном вентиляторе! При движении рычага очистки вверх не доводить его до упора!

8.5.2 Очистка главного фильтра

Со временем фильтрующие элементы засоряются в результате оседания

пыли глубоко в порах. С помощью устройства очистки фильтра эту мелкую пыль удалить уже нельзя. В данном случае фильтр необходимо

8.5.3 Замена фильтра

Для замены фильтра (14) необходимо сначала демонтировать устройство его очистки. Для этого необходимо вынуть сборный контейнер (1), чтобы снизу можно было добраться до камеры фильтра. После отвинчивания гаек гаечным ключом (с шириной зева SW 10) можно по отдельности вынуть рычаги очистителя (17). После демонтажа рычагов очистителя (17) и кабеля заземления со штанги вибратора (16) можно, ослабив крепежный винт, сбоку вынуть штангу вибратора (16). Теперь, отвинтив винт с фигурной головкой (7), можно снять верхнюю

Чтобы фильтровальный блок можно было вынуть вверх, необходимо вывинтить верхний

винт на рубашке глушителя (8) и двумя разрезами вырезать склеивающий шов на пластине для крепления фильтра (13). При установке нового фильтровального блока необходимо выполнить действия в следующей последовательности (см. рис.B и C): - Фильтровальный блок (рис.B) вставить сверху, при этом учесть направление приемного выступа для штанги вибратора (16) - Штангу вибратора (16) вставить и в месте выхода зафиксировать стопорным винтом - Вставить рычаги очистителя (17) (при этом правильно расположить паз для вала) и закрепить стопорной гайкой. - Не забыть привинтить кабель заземления. - Теперь вверху ввинтить винты для крепления рубашки глушителя (8) - Пластину крепления фильтра (13) по всему периметру уплотнить клеем - Установить крышку корпуса и закрепить винтом с фигурной головкой (7) на

фильтровального блока - Вставить контейнер для отходов

Перед следующим вводом в эксплуатацию желательно выдержать время отверждения клея (ок. 24 часов).

8.5.4 Утилизация собранных отходов

При окончательном заполнении сборного контейнера или при достижении максимального допустимого уровня заполнения устройство необходимо выключить (при этом следует сначала выключить станок, при работе которого образуется пыль) и еще раз выполнить очистку. Отпустив зажимной рычаг (3), опустить сборный контейнер (1) и вынуть его для замены мешка. Теперь осторожно закрыть мешок для опилок и вынуть его из контейнера. Утилизация должна выполняться в соответствии с местными предписаниями.

Во время выполнения этой работы всегда использовать противопылевой респиратор (респиратор с пылевым фильтром, класс фильтрации 2). Необходимо исключить воздействие пыли на посторонних лиц. Вставить новый мешок-пылесборник, как описано в п.8.3.

8.6 Подсоединение отсасывающего

Использовать шланги только из электропроводящего материала. Пластмассовые шланги должны быть трудновоспламеняемыми.

1. На конце спирального шланга снять

изоляцию с металлической спирали, чтобы выступал участок спирали длиной ок. 5 см.

2. Кусок шланга, из которого была

металлическая спираль, отрезать.

3. Зачищенный участок металлической

спирали без изоляции изогнуть так, чтобы он вошел внутрь спирального шланга.

4. Конец шланга (и шланговый зажим)

надвинуть на отсасывающий патрубок пылеуловителя и закрепить шланговым зажимом: шланговый зажим установить так, чтобы зачищенный участок металлической спирали был прижат к всасывающему патрубку пылеуловителя для создания электропроводящего соединения. Обратить внимание на то, чтобы электрическое соединение между шлангом и всасывающим патрубком пылеуловителя было безупречным.

8.7 Элементы привода

8.7.1 Электрическое подключение

Для стружкоотсоса 100/230! Для пылеуловителя действуют специальные условия подключения согласно EN 61000-3-11, максимально допустимый импеданс сети в месте эксплуатации составляет (0,275 + j0,172) Ом.

Для стружкоотсоса 100/400! Перед вводом в эксплуатацию необходимо проверить правильность направления вращения двигателя или крыльчатки. При неправильном направлении вращения устройство недопустимо нагреется. Кроме того, сократится объемный расход и, следовательно, уменьшится мощность устройства.

При вводе в эксплуатацию всегда сначала включать пылеуловитель и только потом станок, при работе которого образуется пыль, при выключении следует действовать в обратном порядке.

Для поддержания работоспособности стружкоотсоса на должном уровне необходимо обязательно выполнять следующие работы по техобслуживанию. Регулярное техобслуживание и содержание в исправности состоит из следующих работ: Периодически проверять вентилятор и узлы привода на наличие загрязнения, повреждений и коррозии

9.1 Ежедневная проверка:

- Визуальный контроль видимых дефектов и повреждений устройства или его деталей. - Камеру неочищенного газа / фильтра проверить на наличие необычных отложений и при необходимости очистить. - Порядок действий при обнаружении утечек: устройство выключить, места с протечками уплотнить, неисправный фильтр заменить.

9.2 Ежемесячная проверка:

Ежемесячная проверка должна проводиться ответственным опытным лицом, то есть специалистом, который проинструктирован в отношении обслуживания отсасывающего устройства. - Устранить засорения в зоне фильтра. - Визуальный контроль видимых дефектов и повреждений устройства или его деталей. - Камеру неочищенного газа / фильтра проверить на наличие необычных отложений и при необходимости очистить. - Контроль неплотности. - Неплотные двери, заслонки и корпус необходимо уплотнить. - Проверить внутреннюю часть фильтра на наличие в ней стружки. - Неисправные фильтры следует заменить.

9.3 Ежегодная проверка:

Ежегодная проверка должна проводиться ответственным опытным лицом, то есть специалистом, который прошел обучение по техобслуживанию установки. - Устранить засорения в зоне фильтра. - Визуальный контроль видимых дефектов и повреждений устройства или его деталей. - Камеру неочищенного газа / фильтра проверить на наличие необычных отложений и при необходимости очистить. - Контроль всех уплотнений на наличие повреждений и прочность крепления, при необходимости их замена. - Неисправные фильтры следует заменить. - Проверить герметичность корпуса и резервуара, при необходимости дополнительно уплотнить. - Камеры очищенного воздуха проверить на наличие отложений пыли, при необходимости очистить. - Устройство очистки проверить на наличие повреждений и износ. - Проверить внутреннюю часть фильтра на наличие в ней стружки.

9. Техническое обслуживание

- Функциональная проверка дифференциального устройства контроля

- Контроль всасывающей линии. - Визуальный контроль состояния и герметичности фильтра в фильтровальной камере и в камере очищенного воздуха. - Проверка функционирования всех предупредительных сигнальных устройств, ламп индикации неисправностей системы управления, контроль перепада давления в фильтре и т. д. - Проверить вентилятор на наличие грязи, дисбаланса, повреждений, ослабленных винтов и коррозию. Каждые 6 месяцев проверять крыльчатку и особенно сварные швы на наличие возможных трещин. - Обеспечивающая функционирование вентилятора очистка его деталей, соприкасающихся с воздухом - Проверка функционирования регулятора давления / объемного расхода в составе контрольно-измерительной аппаратуры - Выполнить внешний контроль крепления, проверить на наличие загрязнений, повреждений и коррозии, при необходимости

- Подтянуть соединительные клеммы - Измерить напряжение, потребление тока и фазовую симметрию, результаты измерения занести в протокол - Проверить подшипники на наличие шумов

- Проверить на наличие недопустимого загрязнения и повреждений (утечек): в течение всего срока службы фильтры должны показывать эффективность осаждения, соответствующую их классу фильтрации. При чрезмерном загрязнении или утечках фильтр необходимо

- Проверить разность давлений: при превышении максимального значения разности давления заменить фильтр - Механизм очистки; проверить рычаг очистителя (17) - Корпус устройства проверить на наличие загрязнения, повреждения и коррозию. Очистить и отремонтировать

Результаты ежемесячных и ежегодных проверок должны быть задокументированы в письменном виде с указанием следующих

- Артикульный номер - Дата ввода стружкоотсоса в эксплуатацию - Фамилия лица, который выполнял ввод установки в эксплуатацию - Дата проведения проверки - Фамилия проверяющего - Замечания о состоянии пылеуловителя и, при необходимости, описание дефектов - Данные осмотров - Подписи обслуживающего персонала и ответственного проверяющего (см. гл.9.2 и 9.3) Обслуживающий персонал надлежащим образом заносит все выполненные работы по техобслуживанию и проверке в перечень работ и для подтверждения передает его на подпись ответственному лицу. Этот перечень, надлежащим образом заполненный и подписанный должен быть по требованию передан контролирующим органам, например, союзу предпринимателей и службе по охране

При необходимости стружкоотсос следует отремонтировать самостоятельно. Максимальный уровень звукового давления можно изменить, переместив устройство. При любых измерениях эксплуатирующая

должна по правилам арифметики вычесть посторонние шумы, не связанные с работой стружкоотсоса. Воздушный шум, возникающий при работе установки, может отражаться от находящихся рядом стен и потолка. Отражение от гладких поверхностей вызывает повышение уровня. В большинстве случае эксплуатирующая сторона может добиться улучшения ситуации, установив шумопоглощающую обшивку. - Постоянное сообщение «Высокая разность давлений в фильтре» может быть вызвано засорением фильтра. Для устранение этого засорения установку следует выключить. После этого оператор должен несколько раз вручную задействовать механизм очистки, чтобы удалить пыль из фильтра. Если это не поможет, фильтр нужно очистить вручную. - Если во время работы новый вставленный мешок для опилок поднимается вверх,

, вакуум под мешком недостаточен для его удержания. Причиной этого может быть следующее: - контейнер не прилегает к резиновому

- дефект уплотнения вверху сборного

- дефект мешка для опилок Предупреждение! Диагностика, устранение неисправностей и повторный ввод в эксплуатацию должны выполняться только авторизованным персоналом. Это особенно важно при выполнении работ с электрическими устройствами в распределительном шкафу (например, при проверке, замене и т. п.)!

11.1 Вывод из эксплуатации

Перед началом работ установку необходимо отключить от источника электроэнергии (отключение по всем полюсам) и защитить ее от несанкционированного включения.

Некоторые части установки находятся под

Если установка выводится из эксплуатации на длительный срок, необходимо соблюдать

для отдельных компонентов. Дополнительно необходимо соблюдать информацию от изготовителей компонентов (при необходимости запросить эту информацию). Перед повторным вводом в эксплуатацию следует выполнить действия согласно главе «Ввод в эксплуатацию и техобслуживание».

Используйте только оригинальные принадлежности Metabo. Используйте только те принадлежности, которые отвечают требованиям и параметрам, перечисленным в данном руководстве по эксплуатации. Комплект мешочного фильтра с установленной фильтровальной пластиной (в качестве запчасти).........Номер для заказа

Мешки для опилок (упаковка на 10 штук) ........................Номер для заказа 0913059433 Всасывающий шланг (в качестве запчасти), из трудновоспламеняемого материала, Ø 100 мм, длиной 2,5 м, согласно предписанию ZH 1/139....... Номер для заказа

Универсальный адаптер ....Номер для заказа

Насадка для очистки..........Номер для заказа

Переходное кольцо ............Номер для заказа

Автоматика включения ALV 10 ............ Номер для заказа 0913014634 Полный ассортимент принадлежностей см. на сайте www.metabo.com или в каталоге. Опасность! Производить ремонт данного устройства разрешается только специалистам-электрикам! Решение при неправильном направлении вращения элементов привода: - В изолированной части штекера находится переключатель фаз, который можно повернуть 180° отверткой для винтов со шлицевой головкой. Для ремонта продукции Metabo обращайтесь в региональное представительство Metabo. Адрес см. на сайте www.metabo.com. Списки запасных частей можно скачать с сайта www.metabo.com. Соблюдайте национальные предписания по экологически безопасной утилизации и переработке отслуживших машин,

принадлежностей. Только для стран ЕС: не утилизировать электроинструменты вместе с бытовыми отходами! Согласно европейской директиве 2012/19/ЕС по отходам электрического и электронного оборудования и соответствующим национальным нормам отработавшие электроинструменты подлежат сбору с целью их последующей экологически безопасной переработки. Оставляем за собой право на технические

SPA 2002 W Всасывающий патрубок: ......................100 мм Номинальная

двигателя:..1,1кВт, 1 фаза, 230 В / 50 Гц Номинальная объемный расход у патрубка:.. 565 м3/ч Разрежение на патрубке при номинальном объемном расходе:2118 Па Электрическое подключение:соединительный кабель: 5 м ............................................ H07RNF 3x1,5 мм2 Штекер: штекер с защитным контактом CEE 7/

Потребление тока:................................... 6,8 А Рабочая площадь фильтра: ................... 4,1 м2 Объем сборного контейнера: .......макс. 135 л Габаритные размеры Д x Ш x В: . 1178 x 650 x 1973 Вес устройства :............................. 114 кг Остаточное содержание пыли:H3 (<0,1 мг/м3) Устройство контроля давления в фильтре:.....................стрелочный дифференциальный манометр Очистка фильтра:.. ручная очистка Уровень звукового давления согласно BG:......................69 дБ (A) Уровень шума измерен согласно Директиве по машинам, приложение 1, п. 1.7.5 f, на открытом месте, на расстоянии 1 м, на высоте 1,6 м, погрешность измерения 4 дБ. Измерение согласно DIN EN ISO 11201.** SPA 2002 D Всасывающий патрубок: ......................100 мм Номинальная мощность двигателя: ...1,5 кВт, 3 фазы, 400 В / 50 Гц Номинальная объемный расход у патрубка: ...565 м3/ч Разрежение на

при номинальном объемном расходе:2124 Па Электрическое подключение:соединительный кабель: 5 м ............................................ H07RNF 4x1,5 мм2 ... Штекер: CEE 16 А - 6 ч Переключатель фаз Потребление тока:................................... 3,4 А Рабочая площадь фильтра: ................... 4,1 м2 Объем сборного контейнера: .......макс. 135 л Габаритные размеры Д x Ш x В: . 1178 x 650 x

Вес устройства:............................. 116 кг Остаточное содержание пыли:H3 (<0,1 мг/м3) Устройство контроля давления в фильтре:.....................стрелочный дифференциальный манометр Очистка

10. Устранение неисправностей

14. Защита окружающей среды

фильтра:..ручная очистка Уровень звукового давления согласно BG: ..................... 69 дБ (A) Уровень шума измерен согласно Директиве по машинам, приложение 1, п. 1.7.5 f, на открытом месте, на расстоянии 1 м, на высоте 1,6 м, погрешность измерения 4 дБ. Измерение согласно DIN EN ISO 11201.** **Приведенные значения являются значениями эмиссии и не должны поэтому представлять значения для рабочего места. Хотя корреляция между уровнями эмиссии
