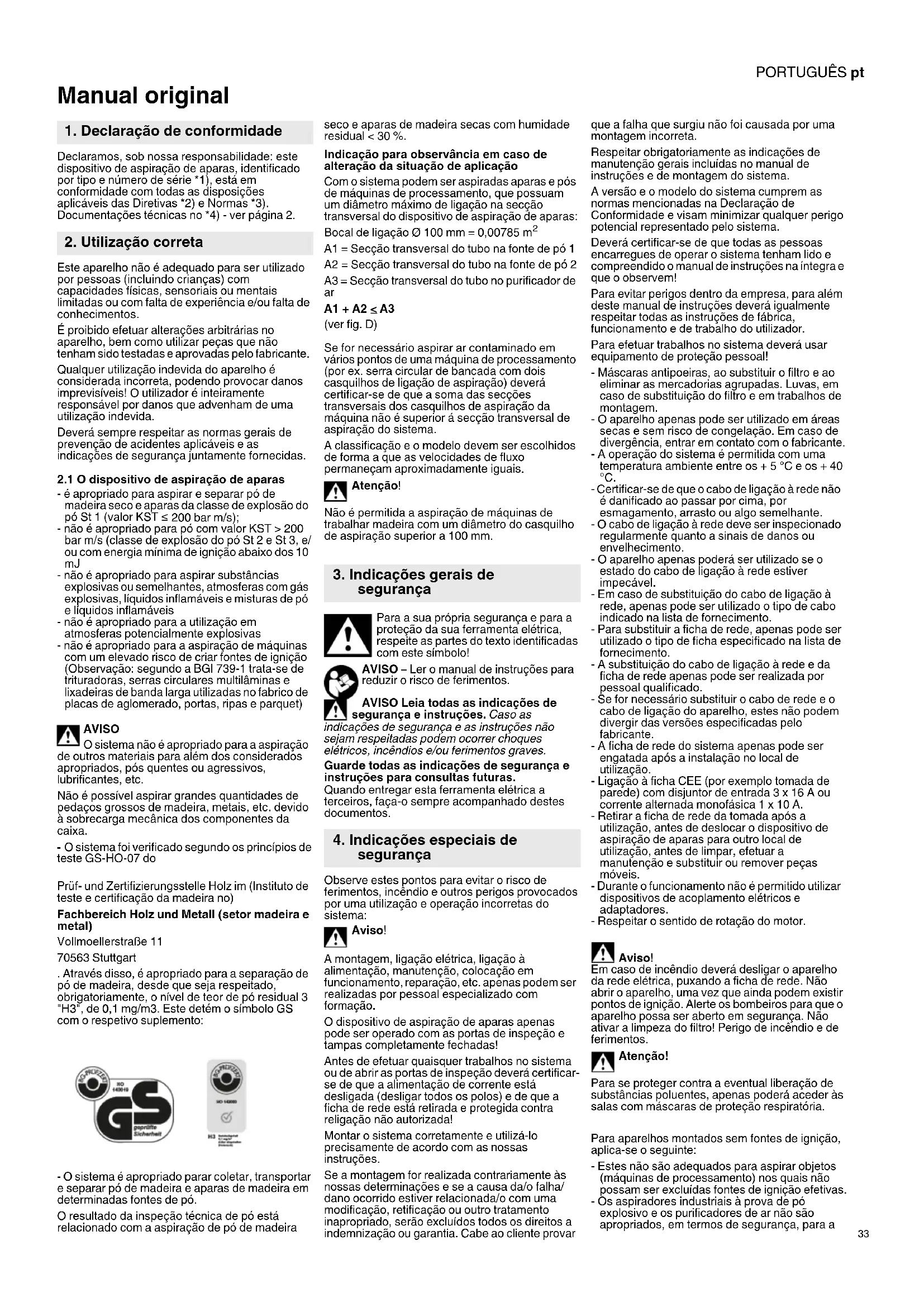

MANUAL DE UTILIZADOR SPA 2002 D METABO

Manual original Declaramos, sob nossa responsabilidade: este dispositivo de aspiração de aparas, identificado por tipo e número de série *1), está em conformidade com todas as disposições aplicáveis das Diretivas *2) e Normas *3). Documentações técnicas no *4) - ver página 2. Este aparelho não é adequado para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais limitadas ou com falta de experiência e/ou falta de conhecimentos. É proibido efetuar alterações arbitrárias no aparelho, bem como utilizar peças que não tenham sido testadas e aprovadas pelo fabricante. Qualquer utilização indevida do aparelho é considerada incorreta, podendo provocar danos imprevisíveis! O utilizador é inteiramente responsável por danos que advenham de uma utilização indevida. Deverá sempre respeitar as normas gerais de prevenção de acidentes aplicáveis e as indicações de segurança juntamente fornecidas.

2.1 O dispositivo de aspiração de aparas

- é apropriado para aspirar e separar pó de madeira seco e aparas da classe de explosão do pó St 1 (valor KST ≤ 200 bar m/s); - não é apropriado para pó com valor KST > 200 bar m/s (classe de explosão do pó St 2 e St 3, e/ ou com energia mínima de ignição abaixo dos 10

- não é apropriado para aspirar substâncias explosivas ou semelhantes, atmosferas com gás explosivas, líquidos inflamáveis e misturas de pó e líquidos inflamáveis - não é apropriado para a utilização em atmosferas potencialmente explosivas - não é apropriado para a aspiração de máquinas com um elevado risco de criar fontes de ignição (Observação: segundo a BGI 739-1 trata-se de trituradoras, serras circulares multilâminas e lixadeiras de banda larga utilizadas no fabrico de placas de aglomerado, portas, ripas e parquet) AVISO O sistema não é apropriado para a aspiração de outros materiais para além dos considerados apropriados, pós quentes ou agressivos, lubrificantes, etc. Não é possível aspirar grandes quantidades de pedaços grossos de madeira, metais, etc. devido à sobrecarga mecânica dos componentes da caixa. - O sistema foi verificado segundo os princípios de teste GS-HO-07 do Prüf- und Zertifizierungsstelle Holz im (Instituto de teste e certificação da madeira no) Fachbereich Holz und Metall (setor madeira e metal) Vollmoellerstraße 11 70563 Stuttgart . Através disso, é apropriado para a separação de pó de madeira, desde que seja respeitado, obrigatoriamente, o nível de teor de pó residual 3 "H3", de 0,1 mg/m3. Este detém o símbolo GS com o respetivo suplemento: - O sistema é apropriado parar coletar, transportar e separar pó de madeira e aparas de madeira em determinadas fontes de pó. O resultado da inspeção técnica de pó está relacionado com a aspiração de pó de madeira seco e aparas de madeira secas com humidade residual < 30 %. Indicação para observância em caso de alteração da situação de aplicação Com o sistema podem ser aspiradas aparas e pós de máquinas de processamento, que possuam um diâmetro máximo de ligação na secção transversal do dispositivo de aspiração de aparas: Bocal de ligação Ø 100 mm = 0,00785 m

A1 = Secção transversal do tubo na fonte de pó 1 A2 = Secção transversal do tubo na fonte de pó 2 A3 = Secção transversal do tubo no purificador de

(ver fig. D) Se for necessário aspirar ar contaminado em vários pontos de uma máquina de processamento (por ex. serra circular de bancada com dois casquilhos de ligação de aspiração) deverá certificar-se de que a soma das secções transversais dos casquilhos de aspiração da máquina não é superior á secção transversal de aspiração do sistema. A classificação e o modelo devem ser escolhidos de forma a que as velocidades de fluxo permaneçam aproximadamente iguais. Atenção! Não é permitida a aspiração de máquinas de trabalhar madeira com um diâmetro do casquilho de aspiração superior a 100 mm. Para a sua própria segurança e para a proteção da sua ferramenta elétrica, respeite as partes do texto identificadas com este símbolo! AVISO – Ler o manual de instruções para reduzir o risco de ferimentos. AVISO Leia todas as indicações de segurança e instruções. Caso as indicações de segurança e as instruções não sejam respeitadas podem ocorrer choques elétricos, incêndios e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para consultas futuras. Quando entregar esta ferramenta elétrica a terceiros, faça-o sempre acompanhado destes documentos. Observe estes pontos para evitar o risco de ferimentos, incêndio e outros perigos provocados por uma utilização e operação incorretas do sistema: Aviso! A montagem, ligação elétrica, ligação à alimentação, manutenção, colocação em funcionamento, reparação, etc. apenas podem ser realizadas por pessoal especializado com formação. O dispositivo de aspiração de aparas apenas pode ser operado com as portas de inspeção e tampas completamente fechadas! Antes de efetuar quaisquer trabalhos no sistema ou de abrir as portas de inspeção deverá certificar- se de que a alimentação de corrente está desligada (desligar todos os polos) e de que a ficha de rede está retirada e protegida contra religação não autorizada! Montar o sistema corretamente e utilizá-lo precisamente de acordo com as nossas instruções. Se a montagem for realizada contrariamente às nossas determinações e se a causa da/o falha/ dano ocorrido estiver relacionada/o com uma modificação, retificação ou outro tratamento inapropriado, serão excluídos todos os direitos a indemnização ou garantia. Cabe ao cliente provar que a falha que surgiu não foi causada por uma montagem incorreta. Respeitar obrigatoriamente as indicações de manutenção gerais incluídas no manual de instruções e de montagem do sistema. A versão e o modelo do sistema cumprem as normas mencionadas na Declaração de Conformidade e visam minimizar qualquer perigo potencial representado pelo sistema. Deverá certificar-se de que todas as pessoas encarregues de operar o sistema tenham lido e compreendido o manual de instruções na íntegra e que o observem! Para evitar perigos dentro da empresa, para além deste manual de instruções deverá igualmente respeitar todas as instruções de fábrica, funcionamento e de trabalho do utilizador. Para efetuar trabalhos no sistema deverá usar equipamento de proteção pessoal! - Máscaras antipoeiras, ao substituir o filtro e ao eliminar as mercadorias agrupadas. Luvas, em caso de substituição do filtro e em trabalhos de montagem. - O aparelho apenas pode ser utilizado em áreas secas e sem risco de congelação. Em caso de divergência, entrar em contato com o fabricante. - A operação do sistema é permitida com uma temperatura ambiente entre os + 5 °C e os + 40 °C. - Certificar-se de que o cabo de ligação à rede não é danificado ao passar por cima, por esmagamento, arrasto ou algo semelhante. - O cabo de ligação à rede deve ser inspecionado regularmente quanto a sinais de danos ou envelhecimento. - O aparelho apenas poderá ser utilizado se o estado do cabo de ligação à rede estiver impecável. - Em caso de substituição do cabo de ligação à rede, apenas pode ser utilizado o tipo de cabo indicado na lista de fornecimento. - Para substituir a ficha de rede, apenas pode ser utilizado o tipo de ficha especificado na lista de fornecimento. - A substituição do cabo de ligação à rede e da ficha de rede apenas pode ser realizada por pessoal qualificado. - Se for necessário substituir o cabo de rede e o cabo de ligação do aparelho, estes não podem divergir das versões especificadas pelo fabricante. - A ficha de rede do sistema apenas pode ser engatada após a instalação no local de utilização. - Ligação à ficha CEE (por exemplo tomada de parede) com disjuntor de entrada 3 x 16 A ou corrente alternada monofásica 1 x 10 A. - Retirar a ficha de rede da tomada após a utilização, antes de deslocar o dispositivo de aspiração de aparas para outro local de utilização, antes de limpar, efetuar a manutenção e substituir ou remover peças móveis. - Durante o funcionamento não é permitido utilizar dispositivos de acoplamento elétricos e adaptadores. - Respeitar o sentido de rotação do motor. Aviso! Em caso de incêndio deverá desligar o aparelho da rede elétrica, puxando a ficha de rede. Não abrir o aparelho, uma vez que ainda podem existir pontos de ignição. Alerte os bombeiros para que o aparelho possa ser aberto em segurança. Não ativar a limpeza do filtro! Perigo de incêndio e de ferimentos. Atenção! Para se proteger contra a eventual liberação de substâncias poluentes, apenas poderá aceder às salas com máscaras de proteção respiratória. Para aparelhos montados sem fontes de ignição, aplica-se o seguinte: - Estes não são adequados para aspirar objetos (máquinas de processamento) nos quais não possam ser excluídas fontes de ignição efetivas. - Os aspiradores industriais à prova de pó explosivo e os purificadores de ar não são apropriados, em termos de segurança, para a

1. Declaração de conformidade

2. Utilização correta

3. Indicações gerais de

4. Indicações especiais de

segurançaPORTUGUÊSpt

aspiração de substâncias potencialmente explosivas ou substâncias equivalentes, no âmbito do § 1 SprenG (da lei sobre explosivos), para pós da classe de explosão do pó St 2 e St 3, para líquidos inflamáveis, bem como misturas de pós inflamáveis com líquidos inflamáveis. - Para a ligação de aspiradores industriais e dispositivos de aspiração de aparas acionados eletricamente apenas podem ser utilizados conetores de acordo com a VDE 0165 secção

6.6.1. Não são admissíveis conetores de

acoplamento e adaptadores. Se necessário deverá esvaziar o reservatório coletor de pó. Apenas devem ser utilizados acessórios originais. - Não devem ser aspirados líquidos, gases agressivos, substâncias altamente inflamáveis ou partículas incandescentes (pontos de ignição ou semelhantes). A utilização dos dispositivos de aspiração de aparas é, por exemplo, proibida em oficinas de pintura. A aspiração de máquinas de trabalhar madeira, nas quais possam ocorrer faíscas efetivas e pontos de ignição (por exemplo serras multilâminas) não é permitida. - Efetuar a limpeza da caixa apenas com detergente doméstico e um pano húmido. - Estes dispositivos de aspiração não se destinam à instalação em áreas explosivas. Antes de realizar quaisquer trabalhos no sistema deverá separar o aparelho da rede elétrica! Em caso de emergência, puxar a ficha de ligação à rede do aparelho.

Os dispositivos de aspiração de aparas apenas podem ser operados em sistemas TN com um condutor neutro com ligação à terra. Este sistema apenas pode ser operado por pessoas que tenham sido instruídas acerca do manuseamento e que tenham sido expressamente encarregues da utilização. Para o funcionamento do sistema apenas podem ser utilizados acessórios originais da Metabo. O ventilador possui um revestimento e este revestimento apenas pode ser solto utilizando uma ferramenta. Se este revestimento for removido existe um risco residual de perigo por toque em peças móveis. Através da utilização de sacos coletores de pó descartáveis com fecho está assegurada uma eliminação com níveis de pó reduzidos. No entanto, ao substituir os sacos coletores de pó não é possível excluir a inalação de pó. O cumprimento das indicações (ponto 8.5.4.) sobre a substituição ou eliminação resulta numa minimização destes perigos. O sistema é adequado para aspirar pó de madeira seca e aparas de madeira secas. Isto aplica-se também a pó de madeira de carvalho ou faia. A verificação diz respeito, em primeiro lugar, a pós de madeira sendo que a aspiração de outras aparas metálicas, cerâmicas e orgânicas da classe de explosão do pó St 1 apenas poderá ser efetuada após consultar o fabricante. Se o sistema estiver exposto a quantidades extremas de pó deverá consultar previamente o fabricante. Ao aspirar uma máquina para trabalhar madeira "resistente a pó" com uma fonte de pó, a utilização do sistema assegura que o valor de 2 mg/m

mantido permanentemente neste local de trabalho da máquina, caso não existam influências externas perturbadoras. A monitorização metrológica de um posto de trabalho deste género, deixa de ser necessária! Para preservar estas vantagens do sistema por um longo período de tempo, é obrigatório observar este manual de instruções. Leia-o atentamente mesmo antes da primeira colocação em funcionamento. Caso ainda assim surjam dúvidas, estamos à sua inteira disposição. Consulte os acessórios eventualmente necessários na documentação juntamente fornecida. O sistema deve ser incluído nos documentos de proteção contra explosão e incêndio do operador.

4.2 Montagem do dispositivo de aspiração

de aparas (local) Remover a película da embalagem e o restante material da embalagem. Montar o sistema o mais próximo possível da máquina a aspirar. A montagem deverá ser efetuada sobre uma superfície plana. Travar a roda giratória bloqueável no local de utilização.

4.3 Perigo de incêndio e de explosão

4.3.1 Máquinas geradoras de faíscas

O sistema não é adequado para aspirar máquinas de trabalhar madeira, nas quais não seja possível excluir faíscas efetivas, sem utilização do respetivo dispositivo de segurança adicional. A aspiração de máquinas de trabalhar madeira, nas quais possam ocorrer faíscas efetivas e pontos de ignição (por exemplo serras circulares multilâminas, lixadeiras de banda larga em fábricas de placas de aglomerado e de portas), apenas é permitida se for utilizado um dispositivo de segurança adicional (sistema de extinção de faíscas) e se existir retorno de ar. Não podem ser aspiradas fontes de ignição relacionadas com o processo ou com o ambiente (como por exemplo peças incandescentes) para dentro do sistema.

4.3.2 Tubo de aspiração

O casquilho de entrada no aparelho possui um diâmetro externo de 100 mm. Fixar a mangueira de aspiração, com os respetivos valores nominais, no casquilho com a braçadeira. Ao ligar uma mangueira de aspiração deverá certificar-se de que apenas é utilizado material eletricamente condutor e de que a ligação elétrica entre a mangueira e o casquilho do sistema está em perfeitas condições. Se for utilizada a chamada "mangueira em espiral", a espiral metálica deverá ser isolada aprox. 5 cm. Remover o restante material da mangueira na zona isolada e dobrar o arame metálico descarnado para dentro, de forma a criar uma condutibilidade elétrica perfeita em relação ao bocal de aspiração, ao encaixar a mangueira. Em seguida, fixe a mangueira com uma braçadeira de parafuso sem-fim ou com uma cinta tensora. As mangueiras em plástico devem ser dificilmente inflamáveis. Utilizar apenas mangueiras com as respetivas larguras nominais. Requisitos detalhados para sistemas de tubo - Utilizar apenas tubos de aço e mangueiras flexíveis dificilmente inflamáveis com espiral de metal para ligação eletrostática à terra - Garantir a ligação à terra contínua - Utilização de válvula automática (se necessário) - Evitar velocidades de ar abaixo da velocidade mínima do ar do transporte

Graças à construção do ventilador, o sistema corresponde ao modelo B 1 (modelo sem fontes de ignição) caso não sejam aspiradas máquinas geradoras de faíscas ou se estiver montado um sistema de extinção de faíscas.

4.3.4 Tubos transportadores

Os tubos instalados permanentemente em áreas com risco de incêndio devem ser produzidos a partir de materiais não inflamáveis. Os cabos de ligação entre a máquina e o cabo coletor ou cabo principal devem ser compostos, no mínimo, por materiais dificilmente inflamáveis. O comprimento máx. da mangueira (as chamadas mangueiras flexíveis) não pode exceder os 0,5 m, desde que o mesmo possa ser evitado através da utilização de elementos de tubo adequados.

4.3.5 Ligação à terra

Os componentes, em particular os tubos metálicos e as mangueiras flexíveis, devem ser ligados continuamente à terra eletricamente, para dissipar a eletricidade estática da máquina de processamento até ao ventilador/filtro.

4.4 Possível utilização indevida

O dispositivo de aspiração de aparas apenas pode ser operado no âmbito dos dados técnicos especificados pela Metabo. Qualquer outra utilização ou uma utilização para além do descrito no ponto "2. Utilização correta" é considerada incorreta. O fabricante não se responsabiliza por danos daí resultantes. Uma possível utilização incorreta é por exemplo: o transporte de substâncias com temperaturas altas ou baixas não autorizadas, substâncias agressivas ou com elevado teor de pó. - Ver ponto 4, página 3 (para aparelhos montados sem fontes de ignição aplica-se o seguinte)

4.5 Perigos residuais

Podem advir perigos do sistema se o mesmo não for operado por pessoas com formação e/ou se o mesmo for utilizado incorretamente ou indevidamente. Perigos residuais são perigos potenciais e não óbvios, como por exemplo: - Ferimentos devido ao incumprimento das indicações de segurança, normas, diretivas ou determinações, - Ferimentos devido a trabalho descoordenado, - Perigo devido a trabalhos no sistema elétrico, nos cabos e nas ligações, -etc.

4.6 Armazenamento, transporte

Aviso! Atenção! - Armazene as peças funcionais individuais na sua embalagem original, secas e protegidas conta intempéries. - Cubra as paletes abertas com lonas e proteja as peças funcionais da incidência de impurezas (por exemplo, aparas, pedras, água, etc.). - Ao transportar sob condições adversas (por exemplo, em veículos abertos, com vibração anormal, em caso de transporte por via marítima ou para países subtropicais) deverá utilizar uma embalagem adicional para proteger contra estas influências especiais. - Durante o armazenamento evite mudanças de temperaturas constantes e, acima de tudo, abruptas. Isto é especialmente prejudicial se existir a possibilidade da humidade condensar. - Para períodos de armazenamento superiores a 3 meses, verifique a facilidade de rotação das peças rotativas (rolamentos, ventiladores, etc.) antes da montagem. - Observe também as indicações nos capítulos individuais. - O sistema pode ser transportado para o local de instalação com um empilhador (ver fig. G). Após a montagem poderá efetuar o deslocamento manualmente. - Durante o transporte deverá transportar os componentes individuais em pé e protegê-los contra quedas. - Durante o transporte, assegure visibilidade suficiente (se necessário, pessoal de acompanhamento). - Não se podem encontrar pessoas na área de transporte. - Utilizar forquilhas com o comprimento adequado para evitar danos na parte inferior do aparelho. Em geral, prestar atenção a possíveis saliências (por exemplo, silenciadores). - Durante o transporte deverá observar os regulamentos relevantes sobre a segurança no trabalho e a proteção do ambiente. - Assegure a utilização de equipamento de elevação apropriado. - O transporte do sistema apenas pode ser realizado por pessoal instruído e com formação e respeitando o aspeto "segurança". - Ao utilizar um aparelho de transporte que exija carta de condução deverá assegurar que o pessoal detenha uma carta de condução válida. - O limite de inclinação encontra-se aprox. em 12 ° (ver fig. F). Observar a posição do centro de gravidade

4.7 Obrigações do operador

O operador do sistema deverá formar o seu pessoal regularmente sobre os seguintes temas: - Observação e utilização do manual de instruções e de montagem, bem como das determinações legais. - Operação correta do sistema. - Se necessário, observar as instruções de segurança da fábrica e as instruções de operação do operador. - Comportamento em caso de emergência A designação exata do tipo, a categoria de filtro usada, a área do filtro e os dados do motor podem ser consultados na placa de caraterísticas. A área de trabalho encontra-se entre o caudal volumétrico nominal e o caudal volumétrico mínimo.

5. Descrição do produtoPORTUGUÊS pt

O caudal volumétrico mínimo do sistema deve ser selecionado de forma a garantir simultaneamente uma velocidade mínima do ar de 20 m/s nos casquilhos de aspiração de todas as máquinas de trabalhar madeira, desde que o fabricante da máquina de processamento não especifique nada em contrário. Dispositivos de aspiração de aparas compactos em modelo de sistema, para a deteção de pó de madeira e aparas de madeira, com câmara de filtro e ventilador integrados e limpeza manual. Modelo da caixa em chapa de aço galvanizada, de parede única e com tampa ou porta de inspeção. Caixa de controlo para comando do sistema completo de acordo com a VDE 0100, 0113, 0165. A monitorização do caudal volumétrico mínimo prescrito (por exemplo 18 m/s ou 20 m/s) é efetuada no dispositivo de aspiração de aparas, através da medição da pressão diferencial do filtro com uma caixa de pressão diferencial. A construção interna plana da caixa assegura uma limpeza fácil e rápida dos aparelhos. Ver página 2 fig. A 1 Recipiente de recolha 2 Janela de inspeção 3 Alavanca tensora do recipiente de recolha 4Bocal de aspiração 5 Tampa da caixa do filtro 6Alavanca de limpeza 7 Parafuso em estrela 8 Manta do silenciador 9Manómetro 10 Placa de caraterísticas 11 Botão 12 Rolo de travagem 13 Placa de suporte do filtro 14 Filtro 15 Mancal em plástico 16 Barra vibratória 17 Braço de limpeza Remover a película da embalagem e o restante material da embalagem. O dispositivo de aspiração de aparas está ligado e montado. Apesar dos processos de fabrico otimizados, existe um risco residual de perigo de ferimentos em arestas afiadas. Para minimizar ainda mais os riscos de ferimentos deverá usar sempre equipamento de proteção pessoal (luvas de proteção, etc.) para a montagem do aparelho. Em geral: Para a operação e manutenção do sistema deverá existir espaço suficiente. Nota: Os acessórios encontram-se no recipiente de recolha durante o fornecimento. Atenção! Cobrir cuidadosamente o aparelho antes ou depois da montagem até à colocação em funcionamento, de forma a evitar danos e sujidades.

8.1 Indicações gerais

Atenção! Durante a colocação em funcionamento deverá verificar todas as funções e controlar o cumprimento dos dados de desempenho.

Antes de colocar em funcionamento, confirme se os dados da sua rede elétrica coincidem com a tensão de rede e a frequência de rede indicadas na placa de caraterísticas. Ao ligar a corrente trifásica (SPA 2002 D), tenha em consideração o sentido de rotação correto. Aviso! Os trabalhos de montagem, colocação em funcionamento, manutenção e reparação apenas podem ser realizados por pessoal especializado com qualificações e que tenha recebido formação e instruções. Respeitar obrigatoriamente as indicações de manutenção gerais do manual de instruções e de montagem deste dispositivo de aspiração de aparas. Aviso! Ao realizar trabalhos neste sistema deverá assegurar, previamente, que o mesmo está livre de corrente, que o interruptor principal e/ou o interruptor de reparação (desligar todos os polos) está desligado e que a ficha de rede está retirada e protegida contra religação não autorizada. Abrir as portas de inspeção apenas com os ventiladores desligados ou parados. Após desligar o aparelho, o rotor ainda continua a funcionar durante aprox. 1 a 3 minutos. Nunca travar o rotor manualmente ou utilizando objetos. Antes da colocação em funcionamento do sistema deverá verificar o assentamento estanque de todos os filtros montados, especialmente o filtro de pós finos. Os manuais de instruções de outros aparelhos ligados deverão igualmente ser tidos em consideração. Ligar sempre previamente um disjuntor de proteção FI (RCD) com uma corrente de disparo máx. de 30 mA.

8.3 Colocação em funcionamento do

dispositivo de aspiração de aparas Remover a película da embalagem e o restante material da embalagem. O despoeirador deverá ser montado o mais próximo possível da máquina a aspirar. A montagem deverá ser efetuada sobre uma superfície plana. Travar a roda giratória bloqueável no local de utilização. Para a montagem pronta a funcionar deverá soltar o recipiente de recolha nos dois fechos de aperto e remover o mesmo. Retirar e desdobrar o saco para aparas (um saco para aparas incluído no equipamento standard) que se encontra dentro do recipiente de recolha (1). Inserir agora o saco no recipiente de recolha (1), e dobrá-lo, se possível sem pregas, aprox. 100 mm por cima do rebordo (fig. E). Certifique-se de que o mesmo assenta de forma plana, especialmente na janela de inspeção (2), de forma a conseguir ler o nível de enchimento. Depois de inserir o recipiente deverá inserir o recipiente de recolha de forma estanque, através da pressão simultânea de ambos os fechos de aperto (3). Atenção! Desligar o interruptor principal antes de retirar os reservatórios. Para realizar esta tarefa deverá trabalhar sempre com uma máscara antipoeiras (máscara de filtro com filtro de partículas, classe de filtro 2). Evite que as pessoas que não estão envolvidas fiquem expostas ao pó. O saco de aspiração novo deverá ser inserido conforme descrito acima (colocação do saco para aparas) (fig. E).

Colocação em funcionamento: 1.Verificar se existem corpos estranhos na área de ar puro. 2.Verificar se o rotor funciona livremente, rodando manualmente. 3.Verificar se o ventilador apresenta sujidade, desequilíbrio, danos e corrosão. 4.Reapertar todos os parafusos de fixação. 5.Verificar o sentido de rotação dos elementos de acionamento. 6.Verificar o sentido de rotação do ventilador (comparar seta na caixa do ventilador) através da ligação temporária do motor. 7.Se necessário, corrigir o sentido de rotação. 8.Medir o consumo de corrente com o dispositivo de aspiração de aparas completamente ligado (rede de tubos) e comparar com a corrente nominal indicada na placa de caraterísticas do motor. 9.Efetuar uma verificação do condutor de proteção. Atenção! Caso o sentido de rotação esteja errado existe perigo de sobrecarga do motor. O consumo de corrente não pode exceder a corrente nominal indicada. As rotações máximas do motor não podem ser excedidas. As rotações máximas do ventilador não podem ser excedidas. Indicação dos perigos: Os ventiladores devem ser verificados e documentados durante a colocação em funcionamento e, posteriormente, em intervalos regulares quanto a vibrações não permitidas! Os ventiladores não devem ser operados em caso de vibrações e ruídos anormais ou com velocidades de vibração elevadas não admissíveis! A operação com vibrações elevadas não admissíveis pode provocar quebras no rotor e causar danos materiais e pessoais graves.

A resistência do filtro é monitorizada através de um manómetro (9) montado no aparelho. Ao alcançar o vácuo máx. admissível (área vermelha) deverá desligar o aparelho e limpar (6) o filtro (14), movimentando a alavanca de limpeza várias vezes para cima e para baixo. Atenção! A limpeza (6) apenas é eficaz se o ventilador estiver parado! Durante a limpeza, ao efetuar o movimento ascendente, não deslocar a alavanca de limpeza até ao encosto!

8.5.2 Limpeza do filtro principal

Com o passar do tempo, os elementos do filtro podem ficar lentamente obstruídos devido à acumulação excessiva de partículas de pó nos poros. Estas partículas de pó já não conseguem ser removidas pelo dispositivo de limpeza do filtro. Neste caso, será necessário substituir o filtro.

8.5.3 Substituição do filtro

Para conseguir substituir o filtro (14) deverá, primeiramente, desmontar o sistema de limpeza. Para isso terá de remover o recipiente de recolha (1) para conseguir aceder ao compartimento do filtro a partir de baixo. Após remoção das porcas com uma chave de fendas (abert. chave 10) é possível retirar os braços de limpeza (17) individualmente. Assim que os braços de limpeza (17) e o cabo de ligação à terra tiverem sido desmontados da barra vibratória (16) será possível retirar lateralmente a barra vibratória (16), soltando o parafuso de fixação. Agora deverá levantar a tampa superior, desaparafusando o parafuso em estrela (7). Para conseguir retirar a unidade do filtro para cima deverá desaparafusar o parafuso de fixação superior da manta do silenciador (8) e recortar a costura do mástique na placa de fixação do filtro (13) com dois cortes. Ao inserir a nova unidade do filtro deverá executar os passos respeitando a seguinte sequência (ver fig. B e C): - Introduzir a unidade do filtro (fig. B) a partir de cima e respeitar o sentido da lingueta de admissão da barra vibratória (16). - Enfiar a barra vibratória (16) e fixar com um parafuso de fixação na saída. - Inserir os braços de limpeza (17) (para isso deverá encostar corretamente a saliência do veio) e fixar com a porca de segurança. - Não esquecer o aparafusamento do cabo de ligação à terra - Agora deverá enroscar em cima os parafusos para a fixação da manta do silenciador (8) - Vedar a placa de suporte do filtro (13) a toda a volta com massa de vedação

8. Colocação em funcionamento

e manutençãoPORTUGUÊSpt

- Colocar a tampa da caixa e fixar com o parafuso de estrela (7) no estribo da unidade do filtro - Inserir o recipiente de lixo Importante: É aconselhável respeitar o tempo de endurecimento da massa de vedação (aprox. 24 horas) antes da próxima colocação em funcionamento.

8.5.4 Eliminação das mercadorias agrupadas

Caso o recipiente de recolha esteja cheio ou se alcançar a quantidade máxima de enchimento admissível deverá desligar o aparelho (desligar previamente o gerador de pó) e efetuar novamente a limpeza. Ao soltar a alavanca tensora (3) o recipiente de recolha (1) é descido, possibilitando a sua extração para substituição do saco para aparas. Agora, o saco para aparas é fechado cuidadosamente e retirado do recipiente. A eliminação deverá ser realizada segundo as determinações locais. Atenção! Para realizar esta tarefa deverá trabalhar sempre com uma máscara antipoeiras (máscara de filtro com filtro de partículas, classe de filtro 2). Evite que as pessoas que não estão envolvidas fiquem expostas ao pó. O saco de aspiração novo deverá ser inserido conforme descrito no ponto 8.3.

8.6 Ligar a mangueira de aspiração

Utilizar apenas mangueiras eletricamente condutoras. As mangueiras em plástico devem ser dificilmente inflamáveis.

1. Isolar a espiral metálica numa extremidade da

mangueira em espiral, de forma a que uma parte com aprox. 5 cm de comprimento sobressaia da espiral metálica.

2. Cortar a parte da mangueira a partir da qual foi

forma a que a mesma entre para o interior da mangueira em espiral.

4. Deslizar a extremidade da mangueira (e uma

braçadeira para mangueira) para o casquilho de aspiração do despoeirador e fixar a braçadeira para mangueira: montar a braçadeira para mangueira de forma a que a espiral metálica isolada seja pressionada contra o casquilho de aspiração do despoeirador, para assegurar uma ligação eletricamente condutora. Certifique-se de que a ligação elétrica entre a mangueira e o casquilho de aspiração do despoeirador está em condições.

8.7 Elementos de acionamento

8.7.1 Ligação elétrica

Atenção no dispositivo de aspiração de aparas 100/230! O despoeirador está sujeito a condições especiais de ligação de acordo com a EN 61000-3-11, a impedância máxima permitida da rede elétrica no local de utilização é de (0,275 + j0,172) Ω. Atenção no dispositivo de aspiração de aparas 100/400! Antes de colocar em funcionamento, certifique-se de que o sentido de rotação do motor ou do rotor está correto. Se o sentido de rotação estiver errado, o aparelho irá aquecer excessivamente. Para além disso, o caudal volumétrico baixará, reduzindo através disso a potência do aparelho. Importante: Ao colocar em funcionamento, ligar sempre primeiro o despoeirador e depois o gerador de pó e ao desligar, respeitar a ordem inversa. Atenção! Para manter a funcionalidade do dispositivo de aspiração de aparas será necessário efetuar imediatamente os trabalhos de manutenção que se seguem. A manutenção regular e a conservação são compostas por: Verificação periódica das unidades do ventilador e do acionamento quanto a sujidade, danos e corrosão.

9.1 Inspeção diária:

- Inspeção visual quanto a falhas ou danos visíveis no aparelho ou nas peças. - Verificação da zona do gás bruto/filtro quanto a deposições anormais e se necessário efetuar a limpeza. -Procedimento em caso de fugas: desligar o aparelho, vedar as zonas com fugas, substituir os filtros danificados.

9.2 Inspeção mensal:

A inspeção mensal deverá ser efetuada por uma pessoa responsável e especializada, ou seja, por alguém que tenha sido instruído relativamente à operação do aspirador. - Eliminar as obstruções na zona do filtro. - Inspeção visual quanto a falhas ou danos visíveis no aparelho ou nas peças. - Verificar se a zona do gás bruto/filtro apresenta acumulações anormais e se necessário limpar. - Verificação quanto a fugas. - Vedar as portas, tampas e caixas que apresentam fugas. - Controlar o interior do filtro quanto a acumulação de aparas. - Substituir os filtros danificados.

A inspeção anual deverá ser efetuada por uma pessoa responsável e especializada, ou seja, por alguém que tenha realizado uma formação sobre a manutenção. - Eliminar as obstruções na zona do filtro. - Inspeção visual quanto a falhas ou danos visíveis no aparelho ou nas peças. - Verificar se a zona do gás bruto/filtro apresenta acumulações anormais e se necessário limpar. - Verificar todas as vedações quanto a danos e assentamento correto, se necessário substituir. - Substituir os filtros danificados. - Verificar a estanquidade da caixa e do recipiente e, se necessário, vedar. - Verificar se as câmaras de ar limpo apresentam acumulações de pó e, se necessário, limpar. - Verificar se o sistema de limpeza apresenta danos e desgaste. - Controlar o interior do filtro quanto a acumulação de aparas. - Verificação do funcionamento da monitorização da pressão diferencial do filtro. - Controlo da potência de aspiração. - Inspeção visual do estado e da estanquidade do filtro na câmara do filtro e na câmara de ar limpo. - Funcionamento de todos os dispositivos de advertência, lâmpadas de indicação de avarias do comando, controlo da pressão diferencial do filtro, etc. - Verificar se o ventilador apresenta sujidade, vibrações, danos, parafusos soltos, bem como corrosão. Verificar o rotor a cada 6 meses e, especialmente, as costuras de soldadura quanto à eventual formação de fissuras. - Limpeza funcional das partes do ventilador que entram em contato com o ar. - Verificar o funcionamento do regulador da pressão/do caudal volumétrico das instalações MSR. - Efetuar uma verificação externa quanto a sujidade, fixação, danos e corrosão e, se necessário, limpar. - Reapertar os bornes de ligação - Medir a tensão, o consumo de corrente e a simetria das fases; registar os dados de medição no protocolo de medições. - Verificar se os mancais apresentam ruídos -Filtro - Verificar se existe sujidade não permitida e danos (fugas); os filtros devem possuir a respetiva eficiência de separação para a classe de filtro ao longo de toda a sua vida útil. Em caso de sujidade evidente ou fugas deverá substituir o filtro. - Verificar a pressão diferencial; caso a pressão diferencial máxima seja excedida, substituir o filtro - Limpeza; verificar o braço de limpeza (17) - Verificar a caixa do aparelho quanto a sujidade, danos e corrosão. Limpar e reparar Atenção! As inspeções mensais e anuais devem ser documentadas por escrito com o seguinte conteúdo: - Número de encomenda - Data da colocação em funcionamento do dispositivo de aspiração de aparas. - Nome da pessoa que efetuou a colocação em funcionamento do sistema. - Data da inspeção - Nome do inspetor - Observação acerca do estado do despoeirador e, se necessário, indicação das falhas - Indicações sobre o trabalho de revisão - Assinatura do operador e da pessoa responsável pela verificação (ver cap. 9.2 e 9.3) O operador anota corretamente todos os trabalhos de manutenção e de inspeção realizados numa lista e solicita que o responsável confirme os mesmos por escrito. Esta lista deverá ser apresentada, devidamente preenchida e assinada, aos órgãos de controlo, por ex. associações profissionais e inspeções do trabalho, quando solicitada. Atenção! Se necessário deverá, obviamente, reparar o dispositivo de aspiração de aparas. O nível sonoro máximo pode ser influenciado pela instalação do aparelho. Em todas as medições, o operador deverá retirar os ruídos estranhos que não estejam relacionados com o dispositivo de aspiração de aparas, de acordo com a aritmética padrão. Para além disso, o ruído aéreo produzido pelo sistema pode ser refletido pelas paredes da oficina e pelo teto. Os reflexos provocam o aumento do nível sonoro em superfícies planas. Na maioria dos casos, o operador poderá obter uma melhoria através da montagem de um revestimento específico para absorção dos ruídos. - Uma mensagem constante a dizer "Pressão diferencial do filtro demasiado elevada", pode ser originada pela obstrução do filtro. Para a eliminação desta obstrução é necessário desligar o sistema. Em seguida, o operador deverá pressionar manualmente várias vezes a limpeza para remover o pó do filtro. Caso o processo não seja bem sucedido será necessário limpar o filtro manualmente. - Se o saco para aparas novo inserido for puxado para cima durante o funcionamento, significa que o vácuo por baixo do saco não é suficiente para o manter em baixo. As causas podem ser: - o facto do recipiente não estar encostado à manga de borracha - uma vedação danificada por cima do recipiente de recolha - um saco para aparas danificado Aviso! Os diagnósticos, a eliminação de avarias e a recolocação em funcionamento apenas podem ser realizados por pessoas autorizadas. Isto aplica-se, particularmente, aos trabalhos em instalações elétricas dentro do armário de distribuição (por ex. trabalhos de verificação, substituições, etc.)!

11.1 Colocar fora de funcionamento

Colocar o sistema livre de tensão (desligar todos os polos) antes de iniciar os trabalhos e proteger contra religação não autorizada. Atenção! Determinadas peças do sistema encontram-se sob pressão. Se o sistema for colocado fora de funcionamento durante um longo período de tempo deverá respeitar as indicações dos componentes individuais.

9. Manutenção e conservação

10. Ajuda em caso de avarias

11. DesativaçãoPORTUGUÊS pt

Adicionalmente deverá respeitar as informações do fabricante dos componentes (solicitar em caso de necessidade). Antes de voltar a colocar em funcionamento deverá ter em atenção os pontos no capítulo Colocação em funcionamento e manutenção.

Utilize apenas acessórios Metabo originais. Utilize apenas acessórios que cumpram os requisitos e dados caraterísticos indicados neste manual de instruções. Jogo de filtros de saco com placa de filtragem montada (de substituição) ..... N.º de pedido 0913059441 Sacos para aparas (embalagem com 10 unidades) ................................. N.º de pedido 0913059433 Mangueira de aspiração (de substituição), dificilmente inflamável, Ø 100 mm, 2,5 m de acordo com a norma ZH 1/139 ... N.º de pedido 0913013565 Adaptador universal N.º de pedido 0913031288 Bocal de limpeza ..... N.º de pedido 0913031270 Anel de ligação ....... N.º de pedido 0913031300 Relé automático ALV 10..................... N.º de pedido 0913014634 Poderá consultar o programa completo de acessórios em www.metabo.com ou no catálogo. Perigo! As reparações neste aparelho devem ser efetuadas, exclusivamente, por um eletricista! Eliminação do sentido de rotação errado dos elementos de acionamento: - Na parte isolante da ficha está montado um inversor de fases, este é rodado a 180° com uma chave de fendas. Caso os aparelhos Metabo necessitem de reparações, dirija-se ao seu representante Metabo. Poderá consultar os endereços em www.metabo.com Poderá descarregar as listas de peças sobressalentes em www.metabo.com Respeite as determinações nacionais sobre a eliminação ecológica e sobre a reciclagem de máquinas usadas, embalagens e acessórios. Apenas para países da UE: não colocar as ferramentas elétricas no lixo doméstico! De acordo com a diretriz europeia 2012/19/UE sobre equipamentos elétricos e eletrónicos usados, e na conversão ao direito nacional, as ferramentas elétricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologicamente correta. Reservamo-nos o direito de proceder a alterações relacionadas com o progresso tecnológico. SPA 2002 W Bocal de aspiração: ..............................100 mm Potência do motor: ..................... 1,1 kW, 1 Ph, 230 V / 50 Hz Débito nominal no casquilho: ..............565 m3/h Vácuo no casquilho em caso de débito nominal: ..................2118 Pa Ligação elétrica: ................cabo de ligação: 5 m ........................................... H07RNF 3x1,5 mm2 .............................. Ficha: ficha Schuko CEE 7/4 Consumo de corrente: ...............................6,8 A Superfície de filtragem: ...........................4,1 m2 Volume do recipiente de recolha: ...... máx. 135 l Dimensões c x l x a: 1178 x 650 x 1973 Peso do aparelho: ................................................. 114 kg Teor de poeira residual: ......... H3 (< 0,1 mg/m3) Monitorização da pressão do filtro: ...... manómetro de pressão diferencial de ponteiros Limpeza do filtro: limpeza manual, nível sonoro de acordo com a BG (Associação Profissional): ....................69 dB(A) Valor de ruídos de acordo com os MRL (teores máximos de resíduos) anexo 1, ponto 1.7.5 f em campo aberto, distância de 1 m, altura de 1,6 m. Incerteza de medição de 4 dB. Medição de acordo com a DIN EN ISO 11201.** SPA 2002 D Bocal de aspiração: .............................. 100 mm Potência nominal do motor: 1,5 kW, 3 Ph, 400 V / 50 Hz Débito nominal no casquilho: ... 565 m3/h Vácuo no casquilho em caso de débito nominal: .................. 2124 Pa Ligação elétrica: ............... cabo de ligação: 5 m ...........................................H07RNF 4x1,5 mm2 .........Ficha: CEE 16 A - inversor de fases de 6 h Consumo de corrente: ...............................3,4 A Superfície de filtragem: ........................... 4,1 m2 Volume do recipiente de recolha: ......máx. 135 l Dimensões c x l x a: 1178 x 650 x 1973 Peso do aparelho: .................................................116 kg Teor de poeira residual: ..........H3 (< 0,1 mg/m3) Monitorização da pressão do filtro: .......manómetro de pressão diferencial de ponteiros Limpeza do filtro: limpeza manual, nível sonoro de acordo com a BG (Associação Profissional): ................... 69 dB(A) Valor de ruídos de acordo com os MRL (teores máximos de resíduos) anexo 1, ponto 1.7.5 f em campo aberto, distância de 1 m, altura de 1,6 m. Incerteza de medição de 4 dB. Medição de acordo com a DIN EN ISO 11201.** **Os valores indicados são valores de emissão, e não necessitam de representar os valores no local de trabalho. Embora não exista uma correlação entre os níveis de emissão e de imissão, não é possível deduzir-se com fiabilidade, se será necessário ou não tomar medidas de precaução suplementares. Os fatores, que influenciem o nível da imissão atual que existe realmente no local de trabalho, incluem as caraterísticas do recinto de trabalho e outras fontes de ruído, ou seja, o número de máquinas e outros processos de trabalho vizinhos. Os valores limite permitidos no local de trabalho podem também variar de país para país. Esta informação deve, no entanto, permitir ao utilizador avaliar melhor os perigos e os riscos. (O nível sonoro foi medido em campo aberto, com débito nominal e sem transporte de material.) Devido ao impacto dos pós e aparas transportados nas paredes do sistema de tubos pode ocorrer um aumento do nível sonoro de até 10 dB e, em determinados casos, até valores superiores em comparação com a emissão de ruídos medida no sistema de tubos sem o transporte de pós e aparas.
