KÄYTTÖOHJE ASR 25 L SC METABO

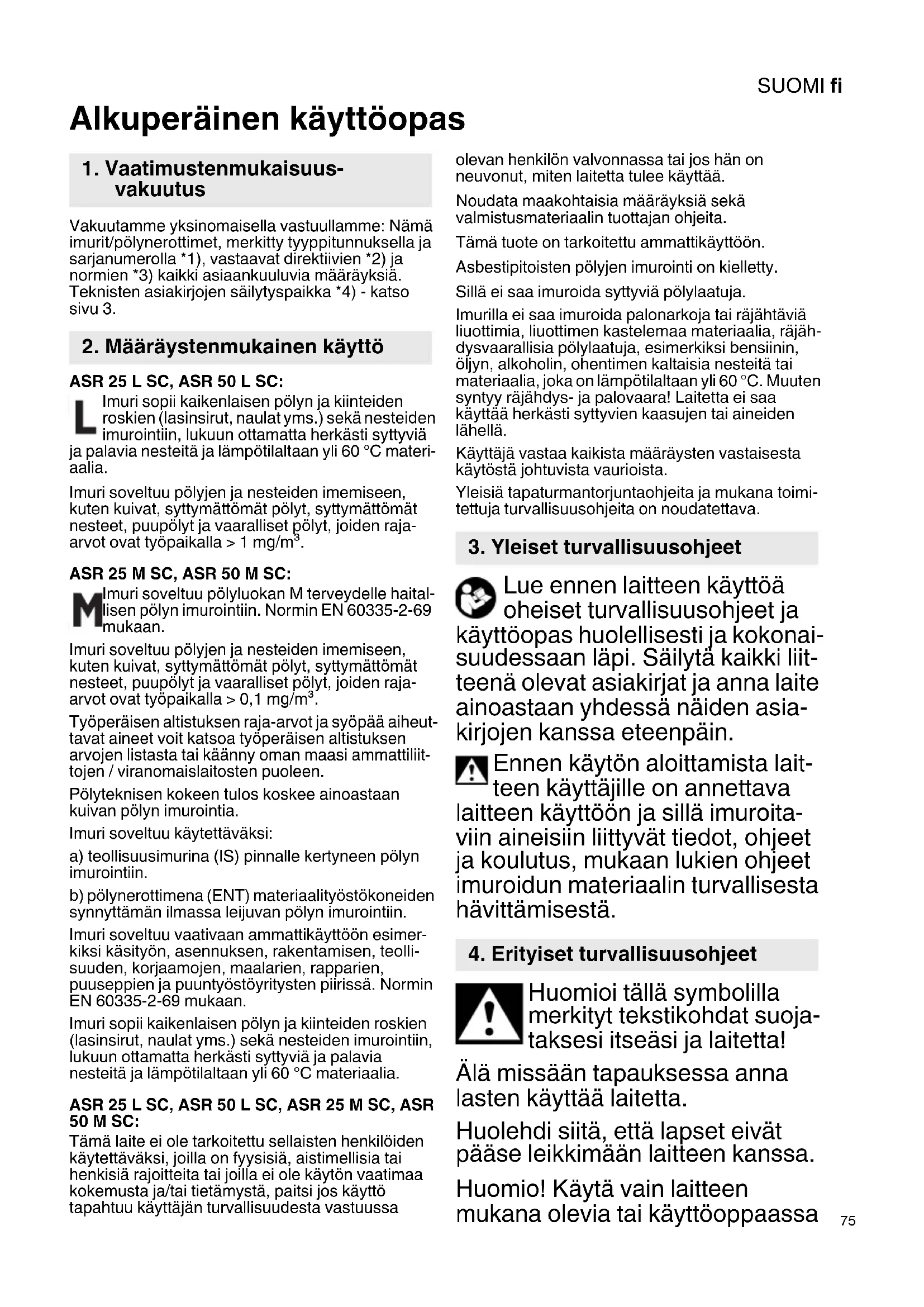

Alkuperäinen käyttöopas Vakuutamme yksinomaisella vastuullamme: Nämä imurit/pölynerottimet, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja normien *3) kaikki asiaankuuluvia määräyksiä. Teknisten asiakirjojen säilytyspaikka *4) - katso sivu 3. ASR 25 L SC, ASR 50 L SC: Imuri sopii kaikenlaisen pölyn ja kiinteiden roskien (lasinsirut, naulat yms.) sekä nesteiden imurointiin, lukuun ottamatta herkästi syttyviä ja palavia nesteitä ja lämpötilaltaan yli 60 °C materi- aalia. Imuri soveltuu pölyjen ja nesteiden imemiseen, kuten kuivat, syttymättömät pölyt, syttymättömät nesteet, puupölyt ja vaaralliset pölyt, joiden raja- arvot ovat työpaikalla > 1 mg/m³. ASR 25 M SC, ASR 50 M SC: Imuri soveltuu pölyluokan M terveydelle haital- lisen pölyn imurointiin. Normin EN 60335-2-69 mukaan. Imuri soveltuu pölyjen ja nesteiden imemiseen, kuten kuivat, syttymättömät pölyt, syttymättömät nesteet, puupölyt ja vaaralliset pölyt, joiden raja- arvot ovat työpaikalla > 0,1 mg/m³. Työperäisen altistuksen raja-arvot ja syöpää aiheut- tavat aineet voit katsoa työperäisen altistuksen arvojen listasta tai käänny oman maasi ammattiliit- tojen / viranomaislaitosten puoleen. Pölyteknisen kokeen tulos koskee ainoastaan kuivan pölyn imurointia. Imuri soveltuu käytettäväksi: a) teollisuusimurina (IS) pinnalle kertyneen pölyn imurointiin. b) pölynerottimena (ENT) materiaalityöstökoneiden synnyttämän ilmassa leijuvan pölyn imurointiin. Imuri soveltuu vaativaan ammattikäyttöön esimer- kiksi käsityön, asennuksen, rakentamisen, teolli- suuden, korjaamojen, maalarien, rapparien, puuseppien ja puuntyöstöyritysten piirissä. Normin EN 60335-2-69 mukaan. Imuri sopii kaikenlaisen pölyn ja kiinteiden roskien (lasinsirut, naulat yms.) sekä nesteiden imurointiin, lukuun ottamatta herkästi syttyviä ja palavia nesteitä ja lämpötilaltaan yli 60 °C materiaalia. ASR 25 L SC, ASR 50 L SC, ASR 25 M SC, ASR 50 M SC: Tämä laite ei ole tarkoitettu sellaisten henkilöiden käytettäväksi, joilla on fyysisiä, aistimellisia tai henkisiä rajoitteita tai joilla ei ole käytön vaatimaa kokemusta ja/tai tietämystä, paitsi jos käyttö tapahtuu käyttäjän turvallisuudesta vastuussa olevan henkilön valvonnassa tai jos hän on neuvonut, miten laitetta tulee käyttää. Noudata maakohtaisia määräyksiä sekä valmistusmateriaalin tuottajan ohjeita. Tämä tuote on tarkoitettu ammattikäyttöön. Asbestipitoisten pölyjen imurointi on kielletty. Sillä ei saa imuroida syttyviä pölylaatuja. Imurilla ei saa imuroida palonarkoja tai räjähtäviä liuottimia, liuottimen kastelemaa materiaalia, räjäh- dysvaarallisia pölylaatuja, esimerkiksi bensiinin, öljyn, alkoholin, ohentimen kaltaisia nesteitä tai materiaalia, joka on lämpötilaltaan yli 60 °C. Muuten syntyy räjähdys- ja palovaara! Laitetta ei saa käyttää herkästi syttyvien kaasujen tai aineiden lähellä. Käyttäjä vastaa kaikista määräysten vastaisesta käytöstä johtuvista vaurioista. Yleisiä tapaturmantorjuntaohjeita ja mukana toimi- tettuja turvallisuusohjeita on noudatettava. Lue ennen laitteen käyttöä oheiset turvallisuusohjeet ja käyttöopas huolellisesti ja kokonai- suudessaan läpi. Säilytä kaikki liit- teenä olevat asiakirjat ja anna laite ainoastaan yhdessä näiden asia- kirjojen kanssa eteenpäin. Ennen käytön aloittamista lait- teen käyttäjille on annettava laitteen käyttöön ja sillä imuroita- viin aineisiin liittyvät tiedot, ohjeet ja koulutus, mukaan lukien ohjeet imuroidun materiaalin turvallisesta hävittämisestä. Huomioi tällä symbolilla merkityt tekstikohdat suoja- taksesi itseäsi ja laitetta! Älä missään tapauksessa anna lasten käyttää laitetta. Huolehdi siitä, että lapset eivät pääse leikkimään laitteen kanssa. Huomio! Käytä vain laitteen mukana olevia tai käyttöoppaassa

1. Vaatimustenmukaisuus-

2. Määräystenmukainen käyttö

3. Yleiset turvallisuusohjeet

4. Erityiset turvallisuusohjeetSUOMIfi

määritettyjä lisätarvikkeita. Muun- laisten lisätarvikkeiden käyttä- minen voi vaarantaa turvalli- suuden. Muita kuin tässä mainittuja töitä ei saa tehdä. Emme vastaa käyttötarkoituksen vastaisen käytön, epäasianmu- kaisen käytön tai ammattitaidot- toman korjauksen aiheuttamista vahingoista. Kun laitetta ei käytetä, jätä letku laitteeseen kiinni, jotta pölyä ei pääse tahattomasti ulos. Mallissa ASR 25 M SC, ASR 50 M SC sulje imuaukko (12) sulkutulpalla (11), kytke letkunpäät yhteen, jotta pölyä ei pääse ulos. Älä ota laitteita eikä niiden lisätarvikkeita käyttöön, jos: -laitteessa on näkyviä vaurioita (halkeamia/murtumia), -verkkoliitäntäjohto on viallinen, tai jos siinä näkyy halkeamia tai vanhenemisen aiheuttamia haurastumia, - epäilet siinä olevan piilossa olevia vikoja (laitteen putoamisen jälkeen). Älä kohdista suulaketta, letkua eikä putkea ihmisiä tai eläimiä kohti. VAROITUS - Kytke välittömästi pois toiminnasta, jos laitteesta tulee ulos vaahtoa tai vettä. Tyhjennä säiliö ja tarvittaessa laskossuodatin. Älä missään tapauksessa kiipeä laitteen päälle tai istu sillä. Pidä liitäntäjohtoa ja letkua aina niin, että ne eivät aiheuta kompas- tumisvaaraa. Älä vedä liitäntäjohtoa terävien reunojen yli, älä taita sitä äläkä jätä sitä puristuksiin. Jos laitteen liitäntäjohto vaurioituu, se täytyy korvata erityisellä liitäntä- johdolla. Katso luku Korjaus. Kytke vain sellaiseen pistorasiaan, joka on varustettu suojakosketti- mella. Älä käytä vaurioitunutta jatko- johtoa. Älä missään tapauksessa kiinnitä tai irrota verkkopistoketta märin käsin. Kun irrotat pistokkeen pisto- rasiasta, vedä aina vain verkkopis- tokkeesta, ei missään tapauk- sessa johdosta. VAROITUS - Laitteen pistorasiaa saa käyttää vain käyttöohjeissa määritettyihin tarkoituksiin. Älä jätä laitetta ilman valvontaa. Jos työt keskeytetään pitemmäksi ajaksi, vedä verkkopistoke irti pistorasiasta. Imuria ei saa käyttää eikä säilyttää kosteissa olosuhteissa. HUOMIO - Tätä konetta saa säilyttää vain sisätiloissa. Hapot, asetoni ja liuottimet voivat syövyttää laitteen osia. Ennen laitteen jokaisen huollon tai puhdistamisen aloittamista ja jokaisen käyttökerran jälkeen sammuta kone ja vedä verkkopis- toke irti. Imurin puhdistamiseen ei saa käyttää höyry- tai painepesureita. Kannen sisäpuoli tulee pitää aina kuivana.SUOMI fi

Laitteeseen muodostuu mikro- organismeja, jos puhdistusta ei tehdä pitkään aikaan, varsinkin elintarvikkeita käsittelevissä yrityk- sissä: Puhdista ja desinfioi laite aina heti käytön jälkeen. Älä missään tapauksessa avaa konetta ulkona sateella tai myrskyi- sellä ilmalla. Laitetta ei saa käyttää räjähdys- vaarallisissa tiloissa. Huolehdi siitä, että imuri seisoo tukevasti alustallaan. Huoneessa täytyy olla riittävän tehokas ilmanvaihto, jos poistoilma puhalletaan takaisin huoneeseen. Noudata maakohtaisia määrä- yksiä. Huomio! Tämä laite sisältää terveydelle haitallista pölyä. Tyhjennyksen ja huollon, mukaan lukien pölynkeruusäiliön poista- misen, saavat suorittaa vain ammattihenkilöt, joilla on yllään vastaavat suojavarusteet. Varoitus yleisestä vaarasta! Varo! Älä ala käyttämään laitetta ennen kuin olet lukenut käyttöohjekirjan! VAROITUS - Imuria käyttävien henkilöiden täytyy saada asianmu- kainen opastus imurin käytöstä ja sillä imuroitavista aineista. Erityiset turvallisuusohjeet mallille ASR 25 M SC, ASR 50 M SC: Varoituskilpi pölyluokan M koneille: Huomioi tyhjennyksen ja huollon yhteydessä: Ennen kuin avaat laitteen, puhdista se. Käytä hengityssuojainta. Vältä altistamasta sivullisia pölylle. Huolehdi paikallisesta suodate- tusta pakkotoimisesta ilmanvaih- dosta. Puhdista lopuksi huolto- piste. Älä käytä ilman täydellistä suoda- tusjärjestelmää. (Suodatinkasetit ja PE-suodatinpussit tai vaihtoehtoisesti kangassuodatinpussit). Normin EN 60335 osa 1 ja 69 mukaisessa testissä on todettu, että turvallisuustekniset vaati- mukset sähköturvallisuuden suhteet täytetään myös vesi-ilma- seoksen imuroinnin yhteydessä. Erityiset turvallisuusohjeet malleille ASR 25 L SC, ASR 50 L SC: Varoituskilpi pölyluokan L koneille: Laite soveltuu lievästi terveydelle haitallisten aineiden imurointiin. Laite ei sovellu sellaiseen imuroin- tiin, jolla vähennetään puupölyä hengitysilmasta. Tietyistä materiaaleista (esim. lyijypitoinen maalipinta, jotkut puulajit, mineraalit ja metallit) syntyvä pöly voi olla terveydelle haitallista. Pölyn koskettaminen tai hengittäminen voi aiheuttaa allergisia reaktioita ja/taiSUOMIfi

hengitysteiden sairauksia käyttäjässä tai lähellä olevissa ihmisissä. Tiettyjen pölytyyppien (esim. tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, erityisesti puunkäsittelyssä käytettävien lisäaineiden yhteydessä (kromaatti, puunsuojausaine). Katso sivu 3. 1 Päälle/Pois/Automatiikka/SelfClean (SC) - kiertokytkin 2 Ilmavirtauksen merkkivalo 3 Pistorasia sähkötyökalulle 4 Kiertokytkin imuletkun halkaisijan valintaan * 5 PE-suodatinpussi * 6 Kangassuodatinpussi * 7Johtopidin 8Yläosa 9Lukitsin 10 Alaosa 11 Imuaukko 12 Sulkutulppa (vain mallille ASR 25 M SC,

13 Lukitusnuppi 14 Salpa (kannen avaamiseen suodatinkasetin vaihtoa varten) 15 Moottorin suojasuodatin 16 Suodatinkasetti (IFA C mukaan)

• riippuu varustuksesta / ei kuulu toimituslaajuuteen Tarkasta ennen käyttöönottoa, että kone- kilvessä ilmoitettu verkkojännite ja verk- kotaajuus vastaavat paikallisen sähköverkon arvoja.

6.1 Sulkutulpan kiinnittäminen (vain mallissa

ASR 50 M SC) Kiinnitä sulkutulpan (12) ketju imuaukon (11) reikään.

6.2 Pyörien asennus (tarvittaessa)

Aseta ohjausrullien akselit säiliönpohjan reikiin niin pitkälle, että ne lukittuvat paikalleen. Asenna suuret pyörät kuvan mukaisesti:

6.3 Kangassuodatinpussin asentaminen

Suosittelemme ja kuitusuodatinpussien käyttöä: - Käyttötarkoituksissa, joissa muodostuu pieniä määriä hienopölyä (esim. maali- ja lakkapintojen hionta ja karhennus, lyhyet poraukset pienillä halkaisijoilla < 10 mm, jne.). - Koneita käytettäessä, kuten esim. yläjyrsimet, höyläkoneet, pienet hiomakoneet, jne. Sammuta laite, vedä verkkopistoke irti pisto- rasiasta, avaa lukitsimet (9). Ota yläosa (8) irti säili- östä (10). ASR 50 M SC: Laita imuaukon sisällä oleva punainen kään- töluisti sellaiseen asentoon, että siinä oleva "kolmio"- merkintä osoittaa ylöspäin. (Paina kääntämistä varten hieman imuletkun suuntaan, vedä kääntä- misen jälkeen jälleen takaisinpäin). Ota uuden kangassuodatinpussin laipasta kiinni. Työnnä se ensin alhaalta imuliitännän yli ja sen jälkeen ylhäältä lukitusnokan yli. Aseta yläosa jälleen säiliön päälle, sulje lukitsimet. ASR 25 M SC Käännä punaista kiertokytkintä (imuaukon sisällä) vasteeseen asti: teksti ”CLOSE” näyttää ylöspäin merkkiä ▲ kohti. Ota kangassuodatinpussin laipasta kiinni. Ohjaa sen aukko ensin imuaukon alaosassa olevan lukitusnokan ylitse ja työnnä sitten vasteeseen asti imuaukon päälle. Aseta yläosa takaisin säiliön päälle, sulje lukitsimet.

6.4 PE-suodatinpussin asennus (vain mallissa

ASR 50 M SC) PE-suodatinpussit (5) soveltuvat märkä- ja kuivai- murointiin. Suosittelemme PE-suodatinpussien käyttöä: - Käyttötarkoituksissa, joissa muodostuu suuria määriä hienopölyä (esim. rapattujen pintojen aukijyrsiminen, lattioiden karhennus ja hionta, jne.). - Koneita käytettäessä, kuten esim. saneerausjyrsimet, saneeraushiomakoneet, levyjen hiomakoneet, urajyrsimet, jne. Kun käytetään PE-suodatinpusseja, pitää asianomaisia materiaaleja käsiteltäessä (katso suositus) kytkeä päälle suodattimen puhdistustoiminto (toiminto AR / IR). Sammuta laite, vedä verkkopistoke irti pisto- rasiasta, avaa lukitsimet (9). Ota yläosa (8) irti säili- östä (10). Laita imuaukon sisällä oleva punainen kääntöluisti sellaiseen asentoon, että siinä oleva "ympyrä"-merkintä

osoittaa ylöspäin. (Paina kääntämistä varten hieman imuletkun suuntaan, vedä kääntämisen jälkeen jälleen takaisinpäin). ASR 25 M SC: Käännä punaista kiertokytkintä (imuaukon sisällä) vasteeseen asti: teksti ”OPEN” näyttää ylöspäin merkkiä ▲ kohti. Ota PE-suodatinpussin (5) laipasta kiinni. Ohjaa sen aukko ensin imuaukon alaosassa olevan luki- tusnokan ylitse ja työnnä sitten vasteeseen asti imuaukon päälle. Levitä PE-suodatinpussi (5) tasaisesti säiliön pohjalle. Aseta PE-suodatinpussin reunat säiliö- reunan päälle niin, että saat kiinnitettyä ne kauttaal- taan päälle laitettavalla yläosalla (8).

7.1 Käynnistys/sammutus, automatiikka,

ravistaja Valitse käyttötapa kytkimellä (1): 0=imuri pois päältä I =imuri päälle (manuaalinen käyttö) A=päälle-/poiskytkentäautomatiikka: Pistorasiaan (3) liitetty sähkötyökalu kytkee imurin päälle tai pois. R A= päälle-/poiskytkentäautomatiikka ja ravistusautomatiikka

• Kun kytkin (1) käännetään asentoon R A, silloin sähkömagneettinen ravistaja kytkeytyy päälle. Pöly ravistetaan suodatti- mesta pois. Noin 10 sekunnin kuluttaja ravis- taja kytkeytyy automaattisesti pois päältä.

• Kytkimen asennossa R A pistorasiaan (3) liitetty sähkötyökalu kytkee imurin päälle tai pois.

• Kytkimen asennossa R A elektroniikka tark- kailee ilmavirtausta töiden aikana. Jos virtaus heikkenee likaisen suodattimen takia liian vähäiseksi, silloin "suodatinkontrolli"-valo syttyy (2). Imuriin liitetyn sähkötyökalun seuraavan työtauon aikana elektroniikka kytkee ravistajan automaattisesti päälle noin 10 sekunniksi. ASR 25 M SC, ASR 50 M SC:

• Jos ilmannopeus alittaa keskimääräisen 20 m/s ilmannopeuden halkaisijaltaan 35 mm:n letkujärjestelmässä, silloin ilmavir- tauksen merkkivalo (2) alkaa vilkkumaan ilmoittaen siitä, että kangassuodatinpussi täytyy vaihtaa, tai ravistuslaite täytyy kytkeä toimintaan.

Pistorasia (3) on tarkoitettu vain sähkötyö- kalun liitäntään. Suurimman sallitun virranoton (imuri ja paikal- leen liitetty laite) summa ei saa ylittää arvoa

max (ks. taulukko, sivu 2). Huomio! Sähkötyökalun täytyy olla pisto- rasiaan kytkettäessä pois päältä. Kun verkko- pistoke on kytketty pistorasiaan, se on aina jännit- teenalainen kytkimen asennosta riippumatta. Kun kytkin (1) on asennossa "0", pistorasiaa voidaan käyttää jatkojohdolle (esimerkiksi valai- sinta varten). Kun kytkin (1) on asennossa "RA", pistorasiaan (3) liitetty sähkötyökalu kytkee imurin päälle tai pois.

7.3 Ilmavirtauksen merkkivalo

Kun säiliö on täynnä ja/tai imuletku on tukkeutunut, ilmavirtauksen merkkivalo (2) syttyy. Malli ASR 25 M SC, ASR 50 M SC antaa lisäksi äänimerkin.

7.4 Kiertokytkin imuletkun halkaisijan säätöön

SC) Aseta kiertokytkimestä (4) asennetun imuletkun halkaisija. Ilmavirtausta valvotaan, kun kytkin (1) on asen- nossa "RA", „A“ tai "I". Määritetyn ilmavirtausarvon alittuessa suodatinkasetit ravistetaan puhtaaksi työtauoilla asetuksessa RA. Jos arvo pysyy edelleen liian alhaisena, ilmavirtauksen merkkivalo syttyy ja kytkin- asennossa "RA" annetaan lisäksi merkkiääni. Tällä ilmoitetaan siitä, että säiliö täytyy tyhjentää, tai kangassuodatinpussi (6) tai PE-suodatinpussi (5) vaihtaa

Ø 35 mm => 70 m³/h Ø 27 mm => 41 m³/h Ø 19 mm => 20 m³/h Huomautus: Imuletkun 19 mm:n tai sitä pienemmän halkaisijan tai epäedullisten virtausolosuhteiden yhteydessä voi joskus tapahtua, että ilmavirtauksen merkkivalo (2) vilkkuu ja merkkiääni kuuluu, vaikka kangassuodatinpussia ei tarvitsekaan vielä tyhjentää. Tässä tapauksessa laita letku suoraksi ja puhdista se. Huomautus: Jos pölyä tuottavan laitteen (esimer- kiksi imukanavan halkaisija pieni, mutta imuletkun halkaisija suuri) takia on tarpeen asettaa kierto- kytkin (4) pienemmälle arvolle, tällöin pölyn teho- kasta virtausta imuletkussa ei voida taata. Jokaisen työvaiheen jälkeen imuletku täytyy vetää irti pölyä tuottavasta laitteesta, jotta letku voidaan imuroida puhtaaksi.

Imuroi ainoastaan kuivalla suodattimella, laitteella ja lisätarvikkeilla. Kosteana pöly voi tarttua kiinni ja kuorettua. Käytä kangassuodatinpussia (6) tai PE-suodatin- pussia (5) aina yhdessä suodatinkasettien (16) kanssa.

Älä missään tapauksessa käytä laitetta ilman paikallaan olevia suodatinkasetteja (16). Laite voi rikkoutua. Lisäksi vettä voi valua ulos.

Kangassuodatinpussia (6) tai PE-suodatinpussia (5) voidaan käyttää. Suodatinkasetit (16) soveltuvat märkäimurointiin. Ennen märkäimurointia poista kuiva materiaali. Siten vältät voimakkaan likaantumisen ja kuorettu- misen. Integroitu vesisensori kytkee moottorin pois päältä, kun säiliö on tullut täyteen. Tyhjennä laite. Jos laitetta ei kytketä pois päältä, uudelleenkäynnistys- suoja jää edelleen aktivoiduksi. Laite on jälleen käyttövalmis vasta sitten, kun laite on sammutettu ja sen jälkeen kytketty uudelleen päälle. Sammuttamisen jälkeen letkusta voi valua jonkin verran vettä takaisin. Ennen tyhjentämistä vedä ensin imuletku pois nesteestä. Käytä myöhemmin tehtävässä kuivaimuroinnissa kuivaa suodatinta. Vaihdettaessa usein kuiva- ja märkäimuroinnin kesken suosittelemme käyttä- mään toista (vaihto-) suodatinta. Anna suodat- timen, säiliön ja lisätarvikkeiden kuivua, jotta pöly ei takerru kosteisiin osiin.

8.3 Erikoisohjeet mallille ASR 25 M SC,

Käyttö teollisuusimurina (IS): Aseta kytkin (1) asentoon "I". Aseta kiertokytkimestä (4) asennetun imuletkun halkaisija.

virtausarvo alitetaan, ilmavirtauksen merkkivalo syttyy. Se on ilmoitus siitä, että säiliö täytyy tyhjentää, tai kangassuodatinpussi (6) tai PE- suodatinpussi (5) vaihtaa

Käyttö pölynerottimena (ENT): Pölynerotin saadaan yhdistää vain yhteen ainoaan pölylähteeseen. Aseta kytkin (1) asentoon "RA". Aseta kiertokytkimestä (4) asennetun imuletkun halkaisija. Yksityiskohtaiset tiedot katso luku 7.4. Liitä päältäkytketty sähkötyökalu pistorasiaan (3). Katso luku 7.2.

Jätä malleissa ASR 25 L SC / ASR 50 L SC letku laitteeseen kiinni, jotta pölyä ei pääse tahattomasti ulos. Mallissa ASR 25 M SC, ASR 50 M SC sulje imuaukko (11) sulkutulpalla (12), kytke letkunpäät yhteen, jotta pölyä ei pääse ulos. Laita imuletku imurin ympärille. Laita lisätarvikkeet sopivaan muovipussiin ja sulje se. Ripusta verkkoliitäntäjohto johtopitimeen (7) . Yläosan (8) täytyy olla pitävästi kiinni säiliössä (10) - tarkista, että lukitsimet (9) ovat kiinni.

9.1 Yleiset puhdistusohjeet

Puhdista säiliö ja lisätarvikkeet vedellä. Pyyhi yläosa (8) puhtaaksi kostealla liinalla. Huomio! Tämä laite sisältää terveydelle haitallista pölyä. Tyhjennyksen ja huollon, mukaan lukien pölynkeruusäiliön poistamisen, saavat suorittaa vain ammattihenkilöt, joilla on yllään vastaavat suojavarusteet. Säiliön tyhjentäminen Sallittu vain sellaisten pölylaatujen yhtey- dessä, joiden työperäisen altistuksen raja- arvot > 1mg/m

- Irrota verkkopistoke virtalähteestä. - ASR 50 L SC, ASR 50 M SC: Ota imuletku irti, sulje imuaukko (11) sulkutulpalla (12). - Avaa lukitsimet (9). Ota yläosa (8) irti säiliöstä (10). Kangassuodatinpussin hävittäminen - Irrota verkkopistoke virtalähteestä. - Käytä hengityksensuojainta. - ASR 50 L SC, ASR 50 M SC: Ota imuletku irti, sulje imuaukko (11)sulkutulpalla (12). - Avaa lukitsimet (9). Ota yläosa (8) irti säiliöstä (10). - Vedä kangassuodatinpussi (6) varovasti irti imuaukosta (12) taaksepäin. Sulje kangassuoda- tinpussin laippa kääntämällä kansi päälle. - Hävitä imuroitu materiaali lakimääräysten mukaan. PE-suodatinpussi n hävittäminen - Kytke verkkopistoke paikalleen. - Kytke imuri päälle ja ravistele suodatin puhtaaksi: Aseta kytkin (1) asentoon "RA". - Kytke imuri pois päältä: Aseta kytkin (1) asentoon "0". - Käytä hengityksensuojainta. - ASR 50 L SC, ASR 50 M SC: Ota imuletku irti, sulje imuaukko (11) sulkutulpalla (12). - Avaa lukitsimet (9). Ota yläosa (8) irti säiliöstä (10). Ennen kuin laitat yläosan syrjään, aseta kytkin (1) asentoon "I", jotta mahdollisesti variseva pöly saadaan imuroitua pois. - Vedä PE-suodatinpussi (5) varovasti irti imuau- kosta (11) taaksepäin. Sulje PE-suodatinpussin laippa kääntämällä kansi päälle. - Hävitä imuroitu materiaali lakimääräysten mukaan.

9.2 Erityiset puhdistusohjeet mallille

ASR 25 M SC, ASR 50 M SC

Luokan M koneissa ulkopinta täytyy puhdistaa imuroi- malla ja pyyhkimällä tai käsitellä tiivistävillä/eristävillä aineilla, ennen kuin kone otetaan pois vaaralliselta alueelta. Kaikki koneet osat täytyy katsoa saastuneiksi, kun ne on otettu pois vaaralliselta alueelta ja niitä tulee käsitellä soveltuvalla tavalla, jotta pölyä ei pääse leviä- mään ympäristöön. Huolto- ja korjaustöiden yhteydessä kaikki saastuneet esineet, joita ei pystytä puhdistamaan tyydyttävästi, täytyy hävittää. Sellaiset esineet täytyy toimittaa hävitettäväksi tiiviissä pusseissa kyseessä olevan jätteen hävittämistä koskevien määräysten mukaan.

9. PuhdistusSUOMI fi

Ennen kuin aloitat tekemään huoltotehtäviä, kytke laite pois päältä ja vedä verkkopistoke irti pistorasiasta. Puhdista laite (katso luku 9.). Käyttäjän tekemässä huollossa imuri täytyy purkaa, puhdistaa ja huoltaa ohjeenmukaisesti, ilman että huoltohenkilökunnalle ja muille ihmisille aiheute- taan vaaraa. Varotoimenpiteet Soveltuviin varotoimenpiteisiin kuuluvat puhdistus ennen purkamista, paikallisen suodatetun pakko- tuuletuksen järjestäminen siinä kohdassa, jossa imuri puretaan, huoltoalueen puhdistus ja sopiva henkilökohtainen suojavarustus.

10.2 Imutehon heikkeneminen

Imutehon heiketessä tee seuraavat toimenpiteet:

1. Puhdista suodatinkasetit kytkemällä sähkömag-

neettinen ravistaja päälle (aseta kytkin (1) asen- toon "RA").

2. Tyhjennä säiliö tai vaihda kangassuodatinpussi

(6) tai PE-suodatinpussi (5).

3. Vaihda suodatinkasetit (16), tai pese ne juokse-

valla vedellä, kuivaa ja laita takaisin paikoilleen.

10.3 Suodatinkasettien (16) vaihtaminen

Ravistele suodatinkasetit (16) ennen suodattimen vaihtoa vielä kertaalleen kytkemällä sähkömag- neettinen ravistaja päälle (aseta kytkin (1) asentoon "RA"). Käännä kolikolla tai vastaavalla esineellä lukitus- nuppia (13) salvassa (14) 90° verran myötäpäivään ja paina salpaa (14) taaksepäin. Käännä kansi auki ja ota suodatinkasetit (16) yläkautta pois. Sulje irro- tetut suodatinkasetit välittömästi pölytiiviiseen muovipussiin ja hävitä määräysten mukaisesti. Laita uudet suodatinkasetit paikoilleen, huolehdi tässä yhteydessä siitä, että suodattimet ovat kunnolla ja tukevasti paikoillaan.

10.4 Moottorin suojasuodatin

Tarkista moottorin suojasuodatin säännöllisesti. Jos moottorin suojasuodatin (15) on likainen, se on merkki viallisista suodatinkaseteista (16): - Vaihda suodatinkasetit (16). - Vaihda moottorin suojasuodatin (15), tai pese se juoksevalla vedellä, kuivaa ja laita takaisin paikal- leen.

HUOMIO - Puhdista vesisensori säännöllisesti ja katso, ettei siinä ole merkkejä vaurioitumisesta.

10.6 Tekninen tarkastus

Valmistajan tai opastuksen saaneen henkilön tulee suorittaa pölytekninen tarkastus vähintään kerran vuodessa, esimerkiksi suodattimen vauriottomuus, laitteen tiiviys ja valvontalaitteen toiminta. Käyttäjän tekemässä huollossa imuri täytyy purkaa, puhdistaa ja huoltaa ohjeenmukaisesti, ilman että huoltohenkilökunnalle ja muille ihmisille aiheute- taan vaaraa. Varotoimenpiteet Soveltuviin varotoimenpiteisiin kuuluvat puhdistus ennen purkamista, paikallisen suodatetun pakko- tuuletuksen järjestäminen siinä kohdassa, jossa imuri puretaan, huoltoalueen puhdistus ja sopiva henkilökohtainen suojavarustus. Huolto- ja korjaustöiden yhteydessä kaikki saastuneet esineet, joita ei pystytä puhdistamaan tyydyttävästi, täytyy hävittää. Sellaiset esineet täytyy toimittaa hävitet- täväksi tiiviissä pusseissa kyseessä olevan jätteen hävit- tämistä koskevien määräysten mukaan. Jos ilmavirtauksen merkkivalo (2) syttyy tai laite antaa äänimerkin (vain mallissa ASR 25 M SC, ASR 50 M SC), tämä on merkki siitä, että kangassuodatin- pussi täytyy tyhjentää. Imutehon heikkeneminen: Noudata luvussa Puhdistus annettuja ohjeita.

• Suodatinkasetit (16) likaisia? - puhdista.

• Kangassuodatinpussi (6) täynnä? - vaihda.

• PE-suodatinpussi (5) täynnä? - vaihda.

• Säiliö (10) täynnä? - tyhjennä.

• Moottorin suojasuodatin (15) tukkeutunut? - katso luku 10..

• Suulake, putki tai letku tukossa? - puhdista. Laite ei käynnisty:

• Pistoke pistorasiassa?

• Sähköverkossa ei ole jännitettä?

• Verkkojohto kunnossa?

• Laitteen kansi kunnolla kiinni?

• Vesisensori on kytkeytynyt pois päältä? - tyhjennä säiliö; kytke pois päältä ja sen jälkeen jälleen päälle.

• Kytkin (1) asennossa "RA" / "A"? - laita asentoon "I". Katso luku 7.1.

• Sähkötyökalu ei kytke imuria päälle tai pois, vaikka kytkin (1) on asennossa "RA" / "A". - yhdistä sähkötyökalu pistorasiaan (3). Pölyä säiliössä käytettäessä kangassuodatin- pussia:

• Kiertokytkin väärässä asennossa. Katso luku 6.3. PE-suodatinpussi imetään suodatinkasetteja (16) vasten

• Kiertokytkin väärässä asennossa. Katso luku 6.4. Älä tee itse mitään laitetta koskevia korja- ustoimenpiteitä. Käänny valtuutetun korjaamon tai Metabo-huollon puoleen (katso luku13. Korjaus)

11. Häiriöiden poistoSUOMIfi

Käytä ainoastaan alkuperäisiä Metabo-lisätarvik- keita. Mikäli tarvitset lisätarvikkeita, käänny jälleenmyy- jäsi puoleen. Katso sivu 4. 17 Kangassuodatinpussi-M 5 kpl = 1 sarja 18 PE-suodatinpussi-M 5 kpl = 1 sarja 19 Suodatinkasetti-M selluloosamateriaalista 2 kpl = 1 sarja 20 Suodatinkasetti-M polyesterimateriaalista 2 kpl = 1 sarja 21 Moottorin suojasuodatin (1 kpl) Tilattava 2 kpl. 22 Kaapelipidikkeet (10 kpl) 23 Imuletku 24 Liitinkappale bajonetti 25 Imuputket (2 kpl) 26 Välikappale 27 Imusuulake 28 Lattiasuulake (metalliversio) 29 Yleissuulake 30 Yleisharja 31 Sohvaharja 32 Rakosuulake 33 Kumisuulake 34 Lattiasuulakesarja (lattiaimurointiosalla ja märkäimurointiosalla) 35 Monitoimisuulake 36 Imuletku 37 Imuletku (antistaattinen) 38 Välikappale ø 35/58 mm Laitteiden korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset! Käytä ainoastaan alkuperäisiä Metabo-varaosia. Jos Metabo-sähkötyökalusi tarvitsee korjausta, ota yhteyttä Metabo-edustajaan. Osoitteet, katso www.metabo.com. Varaosalistat voit imuroida osoitteesta www.metabo.com. Metabo-pakkaukset ovat 100 %:sti kierrätyskel- poisia. Käytöstä poistetut laitteet ja tarvikkeet sisältävät paljon arvokkaita raaka-aineita ja muoveja, jotka niinikään voidaan ohjata kierrätysprosessiin. Tämä käyttöopas on painettu ilman klooria valkais- tulle paperille. Vain EU-maille: Älä hävitä laitteita kotitalous- jätteen mukana! Käytöstä poistetut laitteet on kerättävä erikseen talteen ja ohjattava ympä- ristöä säästävään kierrätykseen käytettyjä sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/ 19/EU ja paikallisten lakimääräysten mukaisesti. Selityksiä sivulla 2 oleville tiedoille. Pidätämme oikeuden suorittaa teknisen kehityksen vaatimia muutoksia. K =pölyluokka. Normin EN 60335-2-69 mukaan. A=ulkomitat U =verkkojännite F =verkkotaajuus A =virranotto N =verkkoliitäntäjohto

l/s1 =maks. ilmavirtaus (letkussa)

max1 =maks. virtausmäärä (letkussa)

max2 =maks. virtausmäärä (puhaltimessa) V = maks. säiliötilavuus m =paino (ilman verkkojohtoa) Tyypillinen A-painotettu äänitaso (IEC 60335-2-69):

=äänentehotaso Käytössä melutaso voi ylittää 80 dB(A). Käytä kuulonsuojaimia! Mittausarvot ilmoitettu EN 60704 mukaan. ~ Vaihtovirta Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).

14. Ympäristönsuojelu
