KÄYTTÖOHJE ASA 32L METABO

fi Alkuperäinen käyttöopas 52

no Originalbruksanvisning 58

da Original brugsanvisning 63

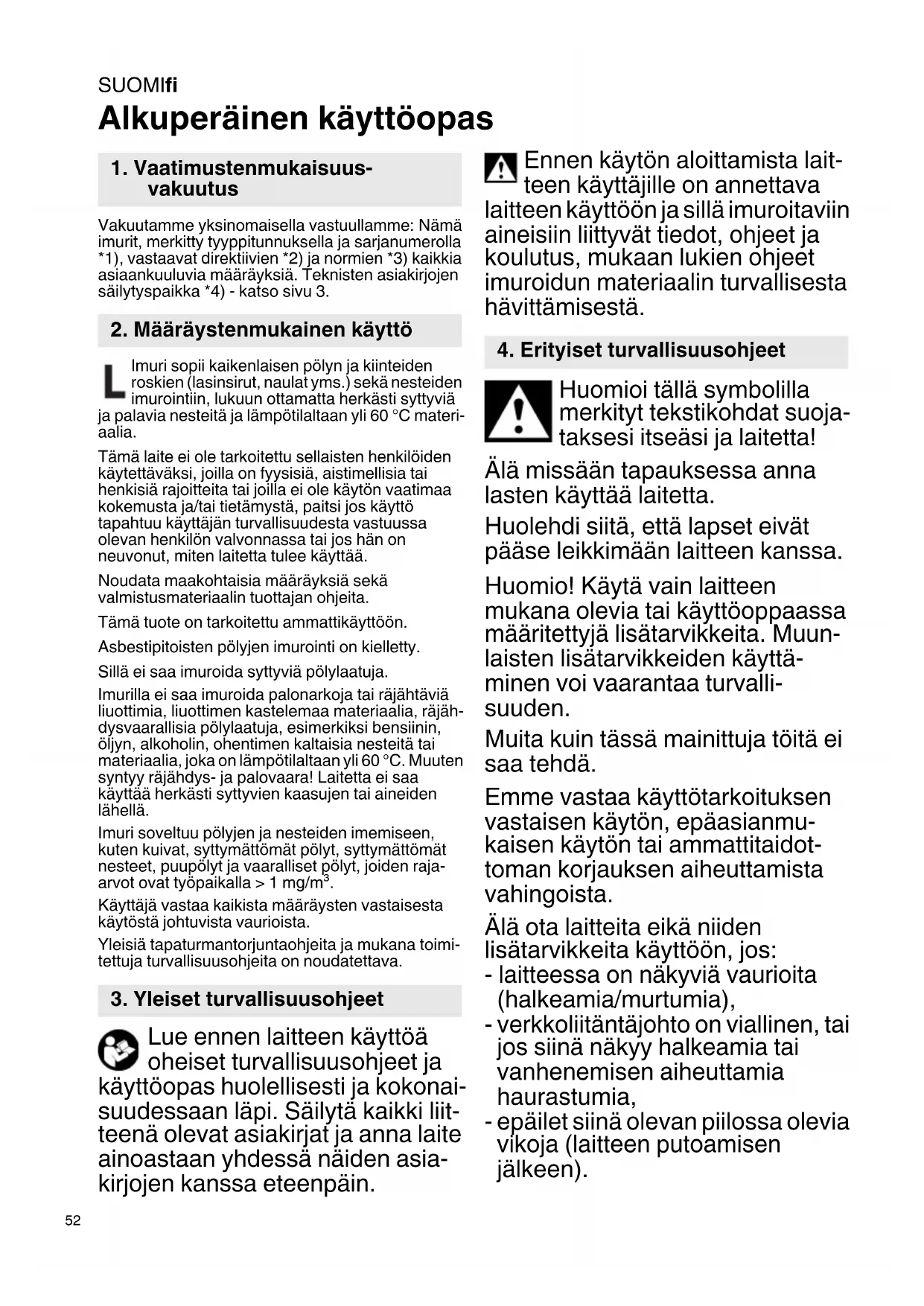

Alkuperäinen käyttöopas

1. Vaatimustenmukaisuus-vakuutus

Vakuutamme yksinomaisella vastuullamme: Nämä imurit, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja normien *3) kaikkia asiaankuuluvia määräyksiä. Teknisten asiakirjojen säilytyspaikka *4) - katso sivu 3.

2. Määräystenmukainen käyttö

L Imuri sopii kaikenlaisen pölyn ja kiinteiden roskien (lasinsirut, naulat yms.) sekä nesteiden imurointiin, lukuun ottamatta herkästi syttyviä ja palavia nesteitä ja lämpötilaltaan yli 60 °C materiaalia.

Tämä laite ei ole tarkoitettu sellaisten henkilöiden käytettäväksi, joilla on fyysisiä, aistimellisia tai henkisiä rajoitteita tai joilla ei ole käytön vaatimaa kokemusta ja/tai tietämystä, paitsi jos käyttö tapahtuu käyttäjän turvallisuudesta vastuussa olevan henkilön valvonnassa tai jos hän on neuvonut, miten laitetta tulee käyttää.

Noudata maakohtaisia määräyksiä sekä valmistusmateriaalin tuottajan ohjeita.

Tämä tuote on tarkoitettu ammattikäyttöön.

Asbestipitoisten pölyjen imurointi on kielletty.

Sillä ei saa imuroida syttyviä pölylaatuja.

Imurilla ei saa imuroida palonarkoja tai räjähtäviä liuottimia, liuottimen kastelemaa materiaalia, räjäh-dysvaarallisia pölylaatuja, esimerkiksi bensiinin, öljyn, alkoholin, ohentimen kaltaisia nesteitä tai materiaalia, joka on lämpötilaltaan yli 60 °C. Muuten syntyy räjähdys- ja palovaara! Laitetta ei saa käyttää herkästi syttyvien kaasujen tai aineiden lähellä.

Imuri soveltuu pölyjen ja nesteiden imemiseen, kuten kuivat, syttymättömät pölyt, syttymättömät nesteet, puupölyt ja vaaralliset pölyt, joiden raja-arvot ovat työpaikalla > 1 mg/m ^3 .

Käyttäjä vastaa kaikista määräysten vastaisesta käytöstä johtuvista vaurioista.

Yleisiä tapaturmantorjuntaohjeita ja mukana toimitettuja turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

Lue ennen laitteen käyttöä oheiset turvallisuusohjeet ja käyttöopas huolellisesti ja kokonaisuudessaan läpi. Säilytä kaikki liitteenä olevat asiakirjat ja anna laite ainoastaan yhdessä näiden asia-kirjojen kanssa eteenpäin.

Ennen käytön aloittamista laitteen käyttäjille on annettava laitteen käyttöön ja sillä imuroitaviin aineisiin liittyvät tiedot, ohjeet ja koulutus, mukaan lukien ohjeet imuroidun materiaalin turvallisesta hävittämisestä.

4. Erityiset turvallisuusohjeet

Huomioi tällä symbolilla merkityt tekstikohdat suojataksesi itseäsi ja laitetta!

Älä missään tapauksessa anna lasten käyttää laitetta.

Huolehdi siitä, että lapset eivät pääse leikkimään laitteen kanssa.

Huomio! Käytä vain laitteen mukana olevia tai käyttöoppaassa määritettyjä lisätarvikkeita. Muunlaisten lisätarvikkeiden käyttäminen voi vaarantaa turvallisuuden.

Muita kuin tässä mainittuja töitä ei saa tehdä.

Emme vastaa käyttötarkoituksen vastaisen käytön, epääasianmukaisen käytön tai ammattitaidottoman korjauksen aiheuttamista vahingoista.

Älä ota laitteita eikä niiden lisätarvikkeita käyttöön, jos:

• laitteessa on näkyviä vaurioita (halkeamia/murtumia),
• verkkoliitäntäjohto on viallinen, tai jos siinä näkyy halkeamia tai vanhenemisen aiheuttamia haurastumia,
• epäilet siinä olevan piilossa olevia vikoja (laitteen putoamisen jälkeen).

Älä kohdista suulaketta, letkua eikä putkea ihmisiä tai eläimiä kohti.

Kytke välittömästi pois toimin-nasta, jos laitteesta tulee ulos vaahtoa tai vettä. Tyhjennä säiliö ja tarvittaessa laskossuodatin.

Älä missään tapauksessa kiipeä laitteen päälle tai istu sillä.

Pidä liitäntäjohtoa ja letkua aina niin, että ne eivät aiheuta kompas-tumisvaaraa.

Älä vedä liitäntäjohtoa terävien reunojen yli, älä taita sitä äläkä jätä sitä puristuksiin.

Jos laitteen liitäntäjohto vaurioituu, se täytyy korvata erityisellä liitäntä- johdolla. Katso luku Korjaus.

Kytke vain sellaiseen pistorasiaan, joka on varustettu suojakosketti-mella.

Älä käytä vaurioitunutta jatko-johtoa.

Älä missään tapauksessa kiinnitä tai irrota verkkopistoketta märin käsin.

Kun irrotat pistokkeen pisto- rasiasta, vedä aina vain verkkopis- tokkeesta, ei missään tapauksessa johdosta.

Laitteen pistorasiaa saa käyttää vain käyttöohjeissa määritettyihin tarkoituksiin.

Älä jätä laitetta ilman valvontaa. Jos työt keskeytetään pitemmäksi ajaksi, vedä verkkopistoke irti pistorasiasta.

Imuria ei saa käyttää eikä säilyttää kosteissa olosuhteissa.

HUOMIO - Tätä konetta saa säilyttää vain sisätiloissa.

Hapot, asetoni ja liuottimet voivat syövyttää laitteen osia.

Ennen laitteen jokaisen huollon tai puhdistamisen aloittamista ja jokaisen käyttökerran jälkeen sammuta kone ja vedä verkkopistoke irti.

Imurin puhdistamiseen ei saa käyttää höyry- tai painepesureita.

Laitteeseen muodostuu mikro-organismeja, jos puhdistusta ei tehdä pitkään aikaan, varsinkin elintarvikkeita käsittelevissä yrityksissä: Puhdista ja desinfioi laite aina heti käytön jälkeen.

Älä missään tapauksessa avaa konetta ulkona sateella tai myrskyisellä ilmalla.

Laitetta ei saa käyttää räjähdys-vaarallisissa tiloissa.

Huolehdi siitä, että imuri seisoo tukevasti alustallaan.

Huoneessa täytyy olla riittävän tehokas ilmanvaihto, jos poistoilma puhalletaan takaisin huoneeseen. Noudata maakohtaisia määrä-yksiä.

Huomio! Tämä laite sisältää terveydelle haitallista pölyä. Tyhjennyksen ja huollon, mukaan lukien pölynkeruusäiliön poistamisen, saavat suorittaa vain ammattihenkilöt, joilla on yllään vastaavat suojavarusteet.

Varoitus yleisestä vaarasta!

Varo! Älä ala käyttämään laitetta ennen kuin olet lukenut käyttöohjekirjan!

VAROITUS - Käyttöhenkilökunnan täytyy saada riittävä opastus näiden imureiden käytöstä.

SUOMIfi

Varoituskilpi pölyluokan L koneille:

L ! i L

Laite soveltuu lievästi terveydelle haitallisten aineiden imurointiin.

Laite ei sovellu sellaiseen imurointiin, jolla vähennetään puupölyä hengitysilmasta.

Tietyistä materiaaleista (esim. lyijypitoinen maalipinta, jotkut puulajit, mineraalit ja metallit) syntyvä pöly voi olla terveydelle haitallista. Pölyn koskettaminen tai hengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia käyttäjässä tai lähellä olevissa ihmisissä.

Tiettyjen pölytyyppien (esim. tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, erityisesti puunkäsittelyssä käytettävien lisääaineiden yhteydessä (kromaatti, puunsuojausaine).

5. Yleiskuva

Katso sivu 3.

1 Y I ä o s a
2 Verkkoliitäntäjohto
3 L u k i t s i m e t
4 Säiliö
5 Käyttökytkin
6 Käynnistys-/sammutusautomatiikan kytkin *
7 Pistorasia sähkötyökalulle *
8 Kääntyvä pyörä
9 Pyörä
10 Putkenpidin *
11 Laskossuodatin
12 Laskossuodattimen bajonettilukitus
13 Kangassuodatinpussi *
14 Moottorin suojasuodatin
15 Vesisensori (uimuriventtiili)

* riippuu varustuksesta / ei kuulu toimituslaajuuteen

6. Käyttöönotto

Tarkasta ennen käyttöönottoa, että konekilvessä ilmoitettu verkkojännite ja verkkotaajuus vastaavat paikallisen sähköverkon arvoja.

6.1 Kokoonpano

Asenna kääntyvien pyörien (8) akselit niin, että ne lukittuvat paikoilleen → Kuva A. Laita pyörät (9) paikoilleen ja kiinnitä ruuveilla (aluslevy ruuvi- kannan alle) → Kuva B.

Asenna putkenpidin (10) kuvan mukaisesti niin, että se lukittuu paikalleen (vain mallissa ASA 32 L) → Kuva C.

6.2 Laskossuodattimen asennus

→ Kuva D+E: Työnnä laskossuodatin (11) rungon päälle vasteeseen asti ja kiinnitä kääntämällä bajonettilukitusta (12).

6.3 Kangassuodatinpussin asentaminen

Kangassuodatinpussit (13) eivät sovellu märkäimurointiin.

Suosittelemme kangassuodatinpussien käyttöä seuraavissa tapauksissa:

- Käyttötarkoituksissa, joissa muodostuu pieniä määriä hienopölyä (esim. maali- ja lakkapintojen hionta ja karhennus, lyhyet poraukset pienillä halkaisijoilla < 10 mm, jne.).

- Koneita käytettäessä, kuten esim. yläjyrsimet, höyläkoneet, pienet hiomakoneet, jne.

Kytke laite pois päältä, vedä verkkopistoke irti pistorasiasta, avaa lukitsimet (3). Ota yläosa (1) irti säiliöstä (4).

Työnnä kangassuodatinpussin laipan kanssa imuaukon (säiliön sisällä) päällä olevaan suodatinpussinpitimeen → Kuva F.

Aseta kangassuodatinpussi (13) niin, että se on säiliön seinämää vasten, jotta se ei vaurioidu laittaessasi yläosan takaisin paikalleen.

7. Laite

7.1 Käynnistys/sammutus, automatiikka

Käynnistä/sammuta laite kytkimellä (5).

Kytkinasento I : "PÄÄLLE"

Kytkinasento 0: "POIS"

Vain ASA 32 L:

Kytke kytkimellä (6) käynnistys-/sammutusautomatiikka päälle.

Kun kytkin (6) on asennossa "A" ja kytkin (5) asennossa "I", silloin pistorasiaan (7) liitetty sähkötyökalu kytkee imurin päälle tai pois.

7.2 Pistorasia (7) (vain ASA 32 L)

Pistorasia (7) on tarkoitettu vain sähkötyökalun liitäntään.

Suurimman sallitun virranoton (imuri ja paikalleen liitetty laite) summa ei saa ylittää arvoa (ks. taulukko, sivu 2).

Huomio! Sähkötyökalun täytyy olla pistorasiaan kytkettäessä pois päältä. Kun verkkoke on kytketty pistorasiaan, se on aina jännitalainen kytkimen asennosta riippumatta.

Kun kytkin (5) on asennossa "0", pistorasiaa voidaan käyttää jatkojohdolle (esimerkiksi valaisinta varten).

Kun kytkin (6) on asennossa "A" ja kytkin (5) asennossa "I", silloin pistorasiaan (7) liitetty sähkötyökalu kytkee imurin päälle tai pois.

8. Käyttö

8.1 Kuivaimurointi

Imuroi ainoastaan kuivalla suodattimella, laitteella ja lisätarvikkeilla. Kosteanä pöly voi tarttua kiinni ja kuorettua.

Käytä kangassuodatinpussia (13) aina yhdessä laskossuodattimen (11) kanssa.

8.2 Märkäimurointi

Älä missään tapauksessa käytä laitetta, jos laskossuodatin (11) ei ole paikallaan. Laite voi utua. Lisäksi vettä voi valua ulos.

Imuroi ilman kangassuodatinpussia (13).

Laskossuodatin (11) soveltuu märkäimurointiin.

Ennen märkäimurointia poista kuiva materiaali. Siten vältät voimakkaan likaantumisen ja kuorettumisen.

Uimuriventtiili keskeyttää imuprosessin, kun säiliö on täynnä. Kytke moottori pois päältä ja tyhjennä tarvittaessa poimusuodatin (11).

Sammuttamisen jälkeen letkusta voi valua jonkin verran vettä takaisin.

Ennen tyhjentämistä vedä ensin imuletku pois nesteestä.

Laita seuraavaa kuivaimurointia varten kuiva laskossuodatin paikalleen. Vaihdettaessa usein kuiva- ja märkäimuroinnin kesken suosittelemme käyttämään toista (vaihto-) laskossuodatinta. Anna laskossuodattimen, säiliön ja lisätarvikkeiden kuivua, jotta pöly ei takerru kosteisiin osiin.

8.3 Kuljetus

Jätä letku koneeseen, jotta pölyä ei pääse tahattomasti purkautumaan ulos.

Laita imuletku imurin ympärille.

Kääri verkkoliitäntäjohto (2) kuvan mukaisesti yläosa ympärille.

Yläosan (1) täytyy olla pitävästi kiinni säiliössä (4) - tarkista, että lukitsimet (3) ovat kiinni.

9. Puhdistus

9.1 Yleiset puhdistusohjeet

Puhdista säiliö ja lisätarvikkeet vedellä. Pyyhi yläosa (1) puhtaaksi kostealla liinalla.

Huomio! Tämä laite sisältää terveydelle haitallista pölyä. Tyhjennyksen ja huollon, mukaan lukien pölynkeruusäiliön poistamisen, saavat suorittaa vain ammattihenkilöt, joilla on yllään vastaavat suojavarusteet.

Säiliön tyhjentäminen

Sallittu vain sellaisten pölylaatujen yhteydessä, joiden

työperäisen altistuksen raja-arvot > 1mg/m³.

• Irrota verkkopistoke virtalähteestä.
• Avaa lukitsimet (3). Ota yläosa (1) irti säiliöstä (4).
• Kaada säiliö kumoon.

Kangassuodatinpussin hävittäminen

• irrota verkkopistoke virtalähteestä.
• Käytä hengityssuojainta.
• Avaa lukitsimet (3). Ota yläosa (1) irti säiliöstä (4).
• Vedä kangassuödatinpüssi (13) varovasti pois. Sulje kangassuodatinpussin laippa kääntämällä kansi päälle.
• Hävitä imuroitu materiaali lakimääräysten mukaan.

Laskossuodattimen puhdistus

- Koputtele laskossuodattimeen (11) tarttunut lika aika ajoin pois. Jos suodatin on erittäin likainen, sen voi pestä vedellä ja pehmeällä harjalla. Anna lopuksi kuivua kunnolla.

10. Huolto

10.1 Yleiset ohjeet

Ennen kuin aloitat tekemään huoltotehtäviä, kytke laite pois päältä ja vedä verkkopistoke storasiasta.

Puhdista laite (katso luku 9.).

Käyttäjän tekemässä huollossa imuri täytyy purkaa, puhdistaa ja huoltaa ohjeenmukaisesti, ilman että huoltohenkilökunnalle ja muille ihmisille aiheutetaan vaaraa.

Varotoimenpiteet

Soveltuviin varotoimenpiteisiin kuuluvat puhdistus ennen purkamista, paikallisen suodatetun pakko-tuuletuksen järjestäminen siinä kohdassa, jossa imuri puretaan, huoltoalueen puhdistus ja sopiva henkilökohtainen suojavarustus.

Huolto- ja korjaustöiden yhteydessä kaikki saastuneet esineet, joita ei pystytä puhdistamaan tyydyttävästi, täytyy hävittää. Sellaiset esineet täytyy toimittaa hävitettäväksi tiiviissä pusseissa kyseessä olevan jätteen hävittämistä koskevien määräysten mukaan.

10.2 Imutehon heikkeneminen

Imutehon heiketessä tee seuraavat toimenpiteet:

1. Tyhjennä säiliö tai vaihda kangassuodatinpussi (13).
2. Puhdista tai vaihda laskossuodatin (11).

10.3 Laskossuodattimen (11) vaihto

Sulje irrotettu laskossuodatin (11) välittömästi pölytiiviiseen muovipussiin ja hävitä määräysten mukaisesti. Asenna uusi laskossuodatin. Huolehdi siitä,

SUOMIfi

että saa suodattimen siististi ja pitävästi paikalleen. Katso luku 6.2.

10.4 Moottorin suojasuodatin

Tarkista moottorin suojasuodatin säännöllisesti.

Vaihda moottorin suojasuodatin (14), tai pese se juoksevalla vedellä, anna kuivua ja asenna se sitten uudelleen paikalleen → Kuva G.

10.5 Vesisensori

→ Kuva H: Puhdista vesisensori (15) (=uimuriventtiili) säännöllisesti ja tarkista vaurioiden varalta. Uimuriventtiilin täytyy liikkua herkästi.

10.6 Tekninen tarkastus

Valmistajan tai opastuksen saaneen henkilön tulee suorittaa pölytekninen tarkastus vähintään kerran vuodessa, esimerkiksi suodattimen vauriottomuus, laitteen tiiviys ja valvontalaitteen toiminta.

11. Häiriöiden poisto

Imutehon heikkeneminen:

Noudata luvussa Puhdistus annettuja ohjeita.

• Laskossuodatin (11) likainen? - puhdista.
• Kangassuodatinpussi (13) täynnä? - vaihda.
• Säiliö (4) täynnä? - tyhjennä.
• Suulake, putki tai letku tukossa? - puhdista.

Laite ei käynnisty:

• Pistoke pistorasiassa?
• Sähköverkossa ei ole jännitettä?
• Verkkojohto kunnossa?
• Vesisensori on kytkeytynyt pois päältä? - tyhjennä säiliö; kytke pois päältä ja sen jälkeen jälleen päälle.
• Kytkin (6) asennossa "A"? Aseta kytkin (6) asen-toon "I". Katso luku 7.1.
• Sähkötyökalu ei kytke imuria päälle tai pois, vaikka kytkin (6) on asennossa "A". - yhdistä sähkötyökalu pistorasiaan (7).

Älä tee itse mitään laitetta koskevia korja-ustoimenpiteitä. Käänny valtuutetun korjaamon tai Metabo-huollon puoleen (katso luku13. Korjaus)

12. Lisätarvikkeet

Käytä ainoastaan alkuperäisiä Metabo-lisätarvikkeita.

Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot.

Katso sivu 4.

A Kangassuodatinpussi
5 kpl = 1 sarja
B L a s k o s s u o d a t i n
C l m u l e t k u
D Liitäntäkappale
E Imuputket (2 kpl)
F Välikappale

G Imusuulake
H Yleissuulake
I Yleisharja
J So h v a h a r j a
K Rakosuulake
L Kumisuulake
M Lattiasuulakesarja (lattiaimurointiosalla ja märkäimurointiosalla)
N Monitoimisuulake
O Sähkötyökalujen imurointisarja
P Liitinkappale
Lisätarvikkeiden täydellinen valikoima katso www.metabo.com tai luettelo.

13. Korjaus

Laitteiden korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset!

Käytä ainoastaan alkuperäisiä Metabo-varaosia.

Jos Metabo-sähkötyökalusi tarvitsee korjausta, ota yhteyttä Metabo-edustajaan. Osoitteet, katso www.metabo.com.

Varaosalistat voit imuroida osoitteesta www.metabo.com.

14. Ympäristönsuojelu

Suojele ympäristöä; älä heitä käytöstä poistettuja sähkötyökaluja ja akkuja talousjätteiden sekaan. Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden lajiteltua hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

15. Tekniset tiedot

Selityksiä sivulla 2 oleville tiedoille.

Pidätämme oikeuden suorittaa teknisen kehityksen vaatimia muutoksia.

K =pölyluokka. Normin EN 60335-2-69 mukaan.

LxBxH = ulkomitat

U =verkkojännite

F =verkkotaajuus

I =virranotto

P_1 =nimellisottoteho

S_ =imuletkun halkaisija

S_L =imuletkun pituus

p_U1 =maks. alipaine (letkussa)

p_U2 =maks. alipaine (puhaltimen kohdalla)

A = s u o d a

V_l/min1 =ilman puhallusteho (letkussa)

V_l / 2 = ilman puhallusteho (puhaltimen kohdalla)

D_max1 =maks.virtausmäärä(letkussa)

D_max2 = maks. virtausmäärä (puhaltimessa)

V = maks. säiliötilavuus

m = paino (ilman verkkojohtoa)

Tyypillinen A-painotettu äänitaso:

Käytössä melutaso voi ylittää 80 dB(A).

Käytä kuulonsuojaimia!

Mittausarvot ilmoitettu standardin EN 60704 mukaan.

\~ Vaihtovirta

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).
