BRUKSANVISNING ASA 32L METABO

Försiktighetsåtgärder

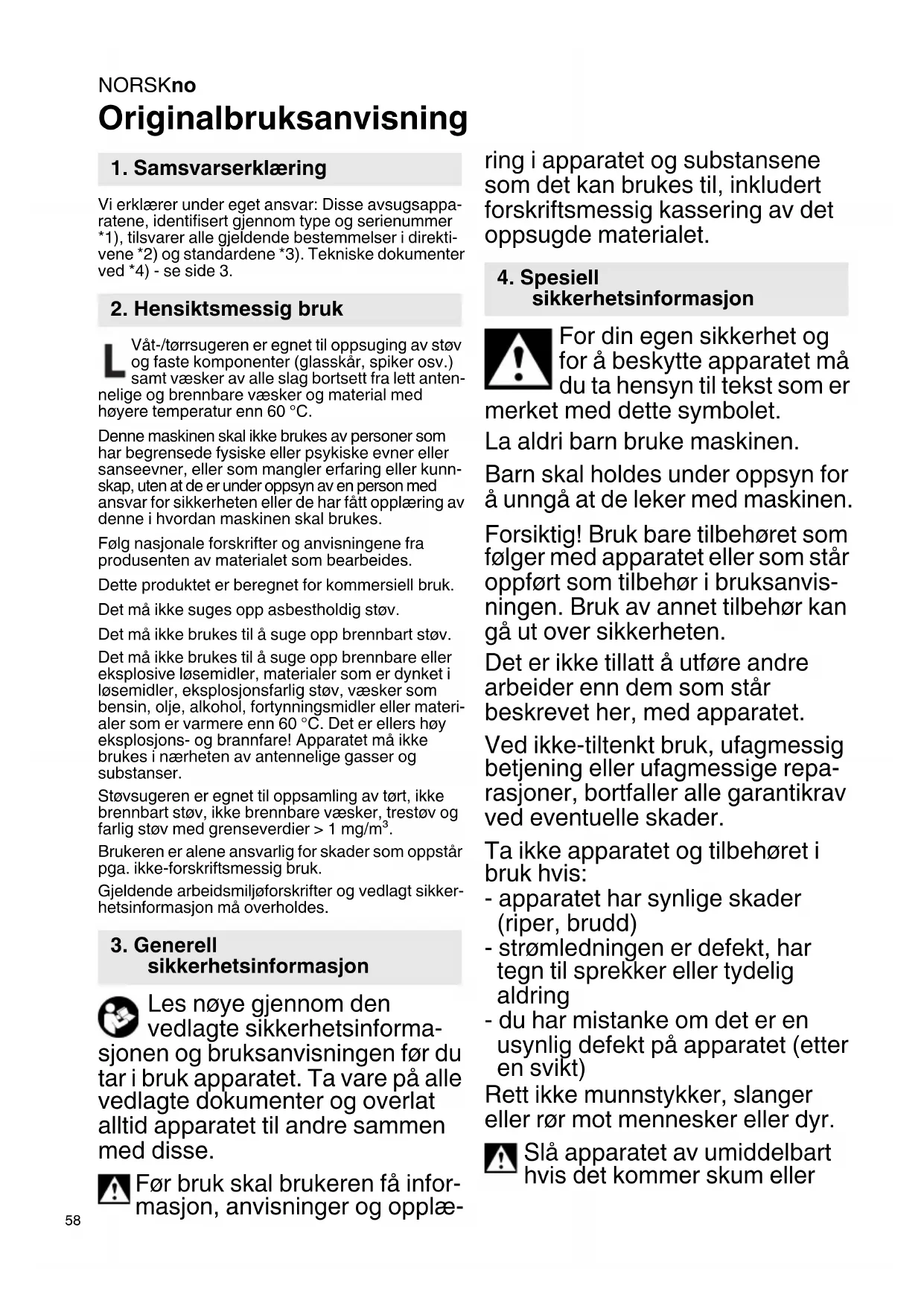

2. Hensiktsmessig bruk

L Våt-/tørrsugeren er egnet til oppsuging av støv og faste komponenter (glasskår, spiker osv.) samt væsker av alle slag bortsett fra lett antennelige og brennbare væsker og material med høyere temperatur enn 60 °C.

Denne maskinen skal ikke brukes av personer som har begrensede fysiske eller psykiske evner eller sanseevner, eller som mangler erfaring eller kunnskap, uten at de er under oppsyn av en person med ansvar for sikkerheten eller de har fått opplæring av denne i hvordan maskinen skal brukes.

Følg nasjonale forskrifter og anvisningene fra produsenten av materialet som bearbeides.

Dette produktet er beregnet for kommersiell bruk.

Det må ikke brukes til å suge opp brennbart støv.

Det må ikke brukes til å suge opp brennbare eller eksplosive løsemidler, materialer som er dynket i løsemidler, eksplosjonsfarlig støv, væsker som bensin, olje, alkohol, fortynningsmidler eller materialer som er varmere enn 60 °C. Det er ellers høy eksplosjons- og brannfare! Apparatet må ikke brukes i nærheten av antennelige gasser og substanser.

Støvsugeren er egnet til oppsamling av tørt, ikke brennbart støv, ikke brennbare væsker, trestøv og farlig støv med grenseverdier > 1 mg/m ^3 .

Brukeren er alene ansvarlig for skader som oppstår pga. ikke-forskriftsmessig bruk.

Gjeldende arbeidsmiljøforskrifter og vedlagt sikkerhetsinformasjon må overholdes.

3. Generell sikkerhetsinformasjon

Les nøye gjennom den vedlagte sikkerhetsinformasjonen og bruksanvisningen før du tar i bruk apparatet. Ta vare på alle vedlagte dokumenter og overlat alltid apparatet til andre sammen med disse.

Før bruk skal brukeren få informasjon, anvisninger og opplæ-

ring i apparatet og substansene som det kan brukes til, inkludert forskriftsmessig kassering av det oppsugde materialet.

4. Spesiell sikkerhetsinformasjon

For din egen sikkerhet og for å beskytte apparatet må du ta hensyn til tekst som er merket med dette symbolet.

La aldri barn bruke maskinen.

Barn skal holdes under oppsyn for å unngå at de leker med maskinen.

Forsiktig! Bruk bare tilbehøret som følger med apparatet eller som står oppført som tilbehør i bruksanvisningen. Bruk av annet tilbehør kan gå ut over sikkerheten.

Det er ikke tillatt å utføre andre arbeider enn dem som står beskrevet her, med apparatet.

Ved ikke-tiltenkt bruk, ufagmessig betjening eller ufagmessige reparasjoner, bortfaller alle garantikrav ved eventuelle skader.

Ta ikke apparatet og tilbehøret i bruk hvis:

Legg alltid strømledningen og slangen slik at det ikke er fare for at noen skal snuble over dem.

Trekk, knekk eller klem aldri strømledningen over skarpe kanter.

Hvis strømledningen til apparatet blir skadet, må den byttes ut med en spesiell strømledning. Se kapittelet om reparasjon.

Bruk aldri skadede skjøteledninger.

Aldri sett i eller trekk ut nettstøpselet med våte hender.

Stikkontakten på apparatet skal bare brukes til de formål som står oppført i bruksanvisningen.

La aldri apparatet være uten oppsikt. Trekk ut støpselet ved lengre arbeidspauser.

Våt-/tørrsugeren må ikke brukes eller oppbevares utendørs hvis det er fuktig vær.

OBS – denne maskinen må bare oppbevares innendørs.

Syrer, aceton og løsemidler kan etse inn i apparatdelene.

Slå av og trekk ut støpselet før hvert vedlikehold, rengjøring av paratet og etter hver bruk.

Ikke bruk dampstrålerenser eller høytrykksspyler til å rengjøre universalsugeren.

Dersom det går lang tid uten at apparatet rengjøres, er det fare for bakteriedannelse, spesielt ved bruk i bedrifter som behandler matprodukter: Apparatet må alltid rengjøres og desinfiseres med en gang etter bruk.

Aldri åpne apparatet utendørs i regn- eller tordenvær.

Ikke bruk apparatet på steder der det foreligger eksplosjonsfare.

Pass på at våt-/tørrsugeren står støtt.

Det må være tilstrekkelig høy luftutskiftningsverdi L i rommet når avluften vender tilbake i rommet. Ta hensyn til nasjonale bestemmelser.

Forsiktig! Dette apparatet inneholder helseskadelig støv.

Tømming og vedlikehold, inkludert tømming av støvsamlerbeholderne skal bare utføres av fagfolk med tilsvarende verneutstyr.

ADVARSEL – personer som skal bruke våt-/tørrsugeren, må få tilstrekkelig opplæring i hvordan den brukes.

Varselskilt for maskiner i støvklasse L:

L ! i L

Apparatet er egnet til oppsuging av lettere helsefarlige stoffer. Apparatet er ikke egnet til reduksjon av trestøv i luften.

NORSKno

Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helseskadelig. Å ta på eller puste inn støv kan fremkalle allergiske reaksjoner og/eller sykdommer i luftveiene hos personer som oppholder seg i nærheten.

Bestemte typer støv, som støv fra eik og bøk, regnes som kreftfremkallende, særlig i forbindelse med tilsetningsstoffer som brukes i trevarebransjen (kromat, trebeskyttelsesmiddel).

5. Oversikt

Se side 3.

1 Overdel
2 Strøm ledning
3 Knepplås

4 Beholder

5 Brytersläpå/av

6 Bryter for inn-/utkoblingsautomatikk*

7 Stikkontakt for elektroverktøy *

8 Styrerull

9 H j u l

10 Rørholder *

11 Foldefilter

12 Bajonettlås for foldefilteret

* avhengig av utstyr/ikke inkludert

6. Før bruk

Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer ens med strømnettets spesifikasjoner.

6.1 Montering

Stikk inn akslene til styrerullene (8) til de går i lås → fig. A. Sett på hjulene (9) og fest dem med skruene (underlagsskive under skruehodet) → fig. B.

Skyv på rørholderen (10) til den går i lås som vist på bildet (kun på ASA 32 L) → fig. C.

6.2 Plassering av foldefilter

→ Fig. D + E : Trykk foldefilteret (11) til stopp på huset og fest det ved å vri på bajonettlåsen (12).

Papirfilterposer (13) er ikke egnet til oppsuging av væske.

Vi anbefaler bruk av fleeceposer ved:

• Bruk der det oppstår små mengder finstøv (f.eks. sliping av maling og lakk, oppsuging etter boring av hull med diameter < 10 mm, osv.).
• Bruk av maskiner som f.eks.: overfreser, høvelmaskiner, små slipemaskiner osv.

Slå av apparatet, trekk ut nettstøpselet og åpne kneplåsene (3). Ta overdelen (1) av beholderen (4).

Skyv fleecefilterposen med pappbiten inn i filterposeholderen som sitter på avsugsstussen (inne i beholderen) f_i F .

Sett inn fleecefilterposen (13) slik at den ligger inntil veggen i beholderen. Da blir den ikke skadet når du setter på overdelen igjen.

7. Apparatet

7.1 Inn-/utkobling, automatikk

Slå apparatet på og av med bryteren (5). Bryterstilling I: "PÅ" Bryterstilling 0: "AV"

Kun ASA 32 L:

Koble inn inn-/utkoblingsautomatikken med bryteren (6).

Hvis bryter (6) står i stilling "A" og bryter (5) i stilling "I", slås våt-/tørrsugeren på eller av med et elektroverktøy som er koblet til stikkontakten (7).

7.2 Stikkontakt (7) (kun ASA 32 L)

Stikkontakten (7) er bare beregnet for tilkobling av elektroverktøy.

Maksimalt tillatt strømforbruk (for suger og tilkoblet apparat) skal ikke overskride verdien (se tabell, side 2).

Forsiktig! Elektroverktøy må være slått av når stikkontakten settes i. Stikkontakten står alltid r spenning når nettstøpselet står i, uavhengig yterstillingen.

Hvis bryteren (5) står i stillingen "0" kan stikkontakten brukes til skjøteledning (f.eks. for lampe).

Hvis bryter (6) står i stilling "A" og bryter (5) i stilling "I", slås våt-/tørrsugeren på eller av med et elektroverktøy som er koblet til stikkontakten (7).

8. Bruk

8.1 Tørrsuging

Støvsug bare med tørt filter, apparat og tilbehør. I fuktig tilstand kan støvet sette seg fast og danne avleiringer.

Fleece-filterposen (13) må alltid brukes sammen med foldefilteret (11).

8.2 Våtsuging

Bruk aldri apparatet uten at foldefilteret (11) er satt inn. Apparatet kan bli ødelagt. I tillegg kan ekke vann.

Suging uten fleece-filterpose (13)- Foldefilteret (11) egner seg til våtsuging.

Når beholderen er full, avbryter flottørventilen sugeprosessen. Motor slås av, beholder og ev. foldefilter (11) tømmes.

Det kan renne litt vann ut av slangen etter at apparatet er slått av.

Ta sugeslangen ut av væsken før tømming.

Sett inn tørt foldefilter dersom du skal tørrsuge etterpå. Hvis du bytter mye mellom tørr- og våtsuging, anbefaler vi å bruke et ekstra (bytte-)foldefilter. La foldefilter, beholder og tilbehør tørke, slik at ikke støvet fester seg til de våte delene.

8.3 Transport

La slangen bli værende på apparatet for å unngå utilsiktet støvutslipp.

Legg sugeslangen rundt våt-/tørrsugeren.

Tvinn strømledningen (2) rundt overdelen som vist på bildet.

Overdelen (1) skal være ordentlig forbundet med beholderen (4). Kontroller at kneplåsene (3) et låst.

9. Rengjøring

9.1 Generell rengjøringsinformasjon

Rengjør beholderen og tilbehøret med vann. Tørk av overdelen (1) med en fuktig klut.

Forsiktig! Dette apparatet inneholder helseskadelig støv. Tømming og vedlikehold, inkludert tømming av støvsamlerbeholderne skal bare utføres av fagfolk med tilsvarende verneutstyr.

Tømming av beholderen

Kun tillat ved støv med arbeidsplassgrenseverdier

1 mg/m³.

• Trekk ut kontakten.
• Åpne kneplåsene (3). Ta overdelen (1) av beholderen (4).
• Vipp ut beholderen.

• Trekk ut støpselet.
• Bruk åndedrettsvern.
• Äpne kneplåsene (3). Ta overdelen (1) av beholderen (4).
• Trekk fleece-filterposen (13) forsiktig av. Lukk flensen på fleece-filterposen ved å klappe over dekselet.
• Kast avfallet i henhold til de gjeldende bestemmelsene.

Rengjøring av foldefilter

- Innimellom bør du banke vekk smusset som har festet seg på foldefilteret (11). Dersom filteret er

svært skittent, kan det rengjøres med vann og en myk børste. La det tørke godt etterpå.

10. Vedlikehold

10.1 Generell informasjon

Slå av apparatet og trekk ut støpselet før vedlikehold.

Rengjør apparatet (se kapittel 9.).

Hvis brukeren selv skal utføre vedlike på apparatet, må han ta fra hverandre, rengjøre og vedlikehold våt-/tørrsugeren så langt det lar seg gjennomføre uten at det oppstår fare for vedlikeholdspersonale eller andre personer.

Forsiktighetstiltak

Egnede forsiktighetstiltak innebærer rengjøring før demontering, filtrert ventilasjon som våt-/tørrsugeren demonteres fra, rengjøring av vedlikeholdsområdet og egnet, personlig verneutstyr.

Ved gjennomføring av vedlikehold eller repara- sjoner må alle forurensede gjenstander som ikke er rengjort tilfredsstillende, kasseres. Slike gjen- stander skal kasseres i tette poser i samsvar med de gjeldende bestemmelsene for kassering av denne typen avfall.

10.2 Redusert sugeeffekt

Ved redusert oppsugingseffekt bør du gjennomføre følgende tiltak:

1. Tøm beholderen eller bytt fleece-filterpose (13).
2. Rengjør eller bytt ut foldefilteret (11).

10.3 Bytte av foldefilter (11)

Ta ut foldefilteret (11) og legg det rett i en plastpose som forsegles, og kast posen på forskriftsmessig vis. Sett inn nytt foldefilter. Pass på at filteret sitter ordentlig og er godt festet. Se kapittel 6.2.

10.4 Motorfilter

Kontroller motorfilteret regelmessig.

Bytt motorfilteret (14) eller vask det i rennende vann. La det tørke og sett det inn igjen → fig. G.

10.5 Vannsensor

→ Fig. H: Rengjør vannsensoren (15) (=flottørventilen) regelmessig og sjekk om det er tegn til skader på den. Flottørventilen må være lett å bevege.

10.6 Teknisk kontroll

Minst en gang i året skal det gjennomføres en støvteknisk kontroll av apparatet, f.eks. for skader på filteret, at apparatet er tett og at kontrollinnretningen fungerer. Kontrollen skal gjennomføres av produsenten eller opplært personale.

Ta hensyn til informasjonen i kapittelet Rengjøring.

- Foldefilter (11) skittent? - rengjør.

NORSKno

• Står støpselet i stikkontakten?
• Er det strøm i strømnettet?
• Er nettledningen i orden?
• Har vannsensoren slått av? - tøm beholderen; slå av og på igjen.
• Står bryter (6) i stilling "A" ? Sett bryter (6) på "I". Se kapittel 7.1.
• Våt-/tørrsugeren blir ikke slått av og på av et elektroverktøy, selv om bryteren (6) står i stillingen "AR". - koble elektroverktøyet til stikkontakten (7).

Foreta ingen inngrep i apparatet. Ta kontakt med et autorisert verksted eller

Metabo kundeservice (se kapittel 13. Reparasjon)

12. Tilbehør

Bruk kun originalt Metabo-tilbehør.

Bruk kun tilbehør som oppfyller kravene og spesifikasjonene som er nevnt i denne bruksanvisningen.

Se side 4.

A Fleece filterposer 5 stk. = 1 sett
B F ol d e f i l t e r
C S u g e s l a n g e
D Koblingsstykke
E R ø r ( 2 s t k . )
F Mellomstykke
G M u n n s t y k k e
H Universalmunnstykke
I U n i v e r s a l b ø r s t e
J Møbelmunnstykke
K Fugemunnstykket
L Gummimunnstykke
M Gulvmunnstykke-sett (med gulvinnsats og innsats for våtsuging)
N Kombimunnstykke
O Avsug-sett elektroverktøy
P Overgangsstykke
Det komplette tilbehørsprogrammet finner du på www.metabo.com eller i katalogen.

13. Reparasjon

Apparatene må kun repareres av elektrofagfolk!

Bruk bare originale reservedeler fra Metabo.

Ta kontakt med din Metabo-forhandler hvis du har et Metabo elektroverktøy som må repareres.

Adresser på www.metabo.com.

Du kan laste ned reservedelslister fra www.metabo.com.

14. Miljøvern

Ta vare på miljøet og ikke kast elektroverktøy og batterier sammen med husholdningsavfallet. Følg nasjonale forskrifter for kildesorte-

ring og resirkulering av gamle maskiner, emballasjer og tilbehør.

15. Tekniske data

Forklaringer til opplysningene på side 2.

Med forbehold om endringer som følge av tekniske forbedringer.

K =støvklasse. i henhold til EN 60335-2-69.

LxBxH =utvendige mål

U = nettspenning

F = nettfrekvens

l = s t r ∅ m

P_1 =Nominelt effektopptak

S_ =sugeslangediameter

S_L =sugeslangelengde

pU1 =maks. undertrykk (på slangen)

p_U2 =maks. undertrykk (ved viften)

A =filterareal

V_l/min1 =luftytelse (på slangen)

V_1/min2 =luftytelse (ved viften)

D_max1 = maks. gjennomstrømningsmengde (på slangen)

D_max2 = maks. gjennomstrømningsmengde (ved viften)

V = maks. beholdervolum

m =Vekt (uten nettkabel)

L_pA =lydtrykknivå

L_WA =lydeffektnivå

K_pA, K_WA = usikkerhet

Under arbeid kan lydnivået overskride 80 dB(A).

Bruk hørselsvern!

Måleverdier iht. EN 60704.

\~ Vekselstrøm

Angitte tekniske data kan variere i henhold til de til enhver tid gjeldende normer.
