HASZNÁLATI ÚTMUTATÓ ASA 32L METABO

hu Eredeti használati utasítás 81

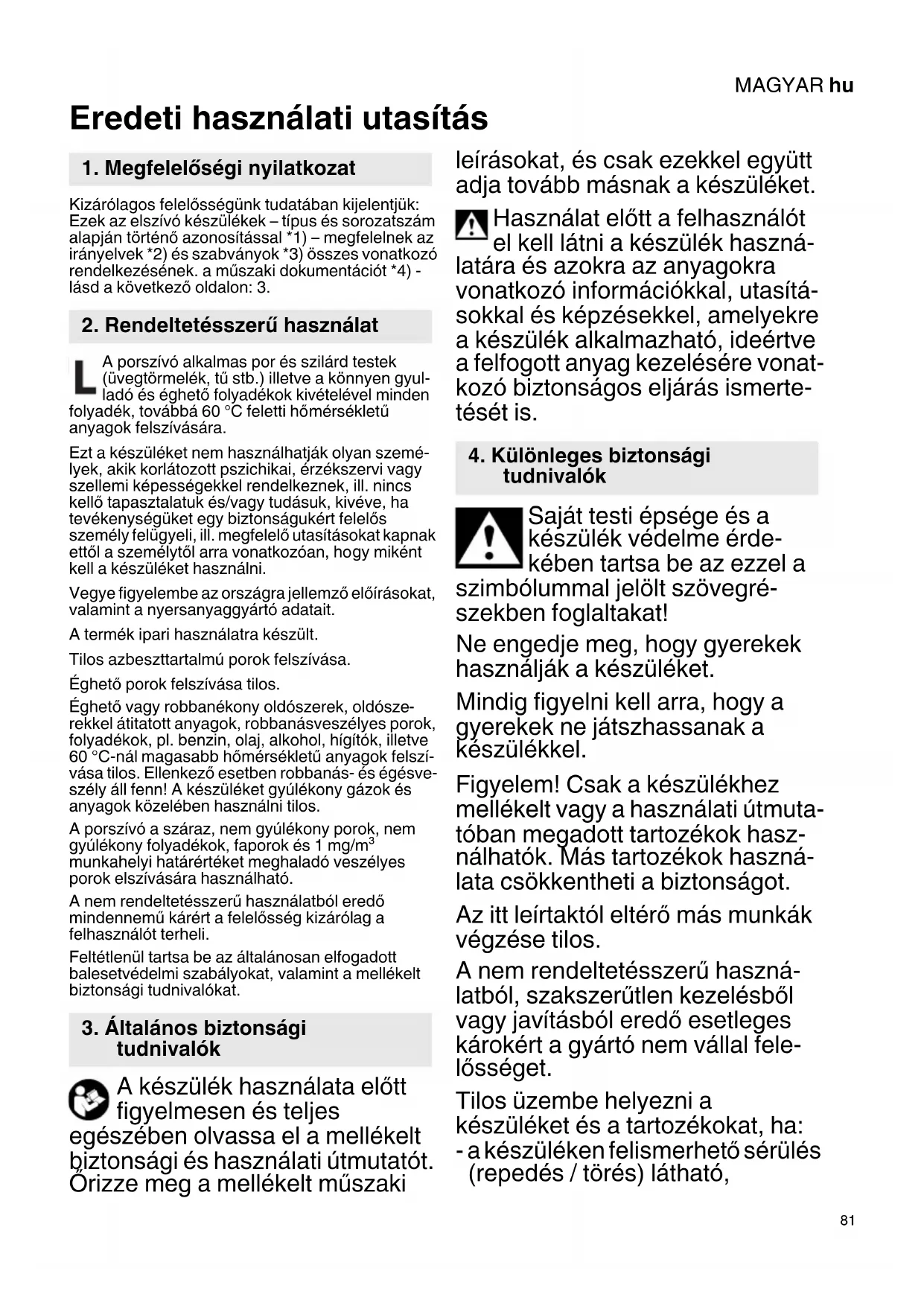

Eredeti használati utasítás

1. Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük: Ezek az elszívó készülékek – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes vonatkozó rendelkezésének. a műszaki dokumentációt *4) - lásd a következő oldalon: 3.

2. Rendeltetésszerű használat

A porszívó alkalmas por és szilárd testek (üvegtörmelék, tú stb.) illetve a könnyen gyulladó és éghető folyadékok kivételével minden folyadék, továbbá 60 °C feletti hömérsékletű anyagok felszívására.

Ezt a készüléket nem használhatják olyan személyek, akik korlátozott pszichikai, érzékszervi vagy szellemi képességekkel rendelkeznek, ill. nincs kellő tapasztalatuk és/vagy tudásuk, kivéve, ha tevékenységüket egy biztonságukért felelős személy felügyeli, ill. megfelelő utasításokat kapnak ettöl a személytöl arra vonatkozóan, hogy miként kell a készüléket használni.

Vegye figyelembe az országra jellemző előírásokat, valamint a nyersanyaggyártó adatait.

A termék ipari használatra készült.

Tilos azbesztartalmú porok felszívása.

Éghető porok felszívása tilos.

Éghető vagy robbanékony oldószerek, oldószerrekkel átitatott anyagok, robbanásveszélyes porok, folyadékok, pl. benzin, olaj, alkohol, hígítók, illetve 60 °C-nál magasabb hőmérsékletű anyagok felszívása tilos. Ellenkező esetben robbanás- és égésveszély áll fenn! A készüléket gyúlékony gázok és anyagok közelében használni tilos.

A porszívó a száraz, nem gyúlékony porok, nem gyúlékony folyadékok, faporok és 1 mg/m³ munkahelyi határértéket meghaladó veszélyes porok elszívására használható.

A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli.

Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági tudnivalókat.

3. Általános biztonsági tudnivalók

A készülék használata előtt figyelmesen és teljes egészében olvassa el a mellékelt biztonsági és használati útmutatót. Örizze meg a mellékelt műszaki

leírásokat, és csak ezekkel együtt adja tovább másnak a készüléket.

Használat előtt a felhasználót el kell látni a készülék haszná- ára és azokra az anyagokra matkozó információkkal, utasítá- kkal és képzésekel, amelyekre észülék alkalmazható, ideértve elfogott anyag kezelésére vonat zó biztonságos eljárás ismerte- ét is.

4. Különleges biztonsági tudnivalók

Saját testi épsége és a készülék védelme érde-kében tartsa be az ezzel a szimbólummal jelölt szövegrészekben foglaltakat!

Ne engedje meg, hogy gyerekek használják a készüléket.

Mindig figyelni kell arra, hogy a gyerekek ne játszhassanak a készülékkel.

Figyelem! Csak a készülékhez mellékelt vagy a használati útmutatóban megadott tartozékok használhatók. Más tartozékok használata csökkentheti a biztonságot.

Az itt leírtaktól eltérő más munkák végzése tilos.

A nem rendeltetésszerű használatból, szakszerűtlen kezelésből vagy javításból eredő esetleges károkért a gyártó nem vállal felelösséget.

Tilos üzembe helyezni a készüléket és a tartozékokat, ha: - a készüléken felismerhető sérülés (repedés / törés) látható,

MAGYARhu

• hibás a hálózati csatlakozóvezeték, vagy repedés illetve öregedés jeleit mutatja,
• láthatatlan hiba gyanúja áll fenn (leesés után).

A fejet, tömlőt vagy csövet embe- rekre és állatokra irányítani tilos.

Hab vagy víz kilépése esetén azonnal kapcsolja ki a készüléket. Ürítse ki a tartályt és szükség esetén a redős szűrőt.

Soha ne másszon fel vagy üljön a készülékre.

A csatlakozó vezetéket és a tömlőt mindig úgy helyezze el, hogy ne okozzon botlásveszélyt.

A csatlakozó vezetéket ne húzza át éles szélek felett, ne törje meg vagy ne csípje be.

Ha a készülék csatlakozó vezetéke megsérül, akkor azonnal ki kell cserélni megfelelő csatlakozó vezetékre. Lásd a Javítás fejezetet.

Csak védőérintkezővel rendelkező csatlakozóaljzathoz csatlakoztat-ható.

Sérült hosszabbító vezeték használata tilos.

Soha ne dugja be vagy húzza ki a csatlakozódugót nedves kézzel.

Csak a csatlakozódugónál és soha ne a vezetéknél fogva húzza ki a készüléket.

A készüléken található csatlakozó-aljzat csak a használati útmutatóban leírt célra használható.

A készüléket felügyelet nélkül hagyni tilos. A munka hosszabb megszakítása esetén húzza ki a hálózati csatlakozódugót.

A porszívó nem használható vagy tárolható a szabadban nedves körülmények között.

VIGYÁZAT - A gépet csak beltérben szabad tárolni.

A savak, az aceton és oldószerek megmarhatják gépet.

! Karbantartás és a gép tisztítása elött, illetve minden használat után kapcsolja ki a készüléket és húzza ki a hálózati csatlakozódugót.

Ne használjon gözborotvát vagy magasnyomású mosót a porszívó tisztítására.

Amennyiben hosszabb időn át nem végzik el a készülék tisztítását, különösen élelmiszer-feldolgozó iparban való használat esetén, fennáll a csíraképződés veszélye: használat után mindig azonnal tisztítsa ki és fertőtlenítse a készüléket.

Soha ne nyissa fel a készüléket szabadban esőben.

Ne használja a készüléket robbanásveszélyes helyiségben.

Ügyeljen rá, hogy a porszívót biztonságos helyre állítsa fel.

Ha a távozó levegő a helyiségbe tér vissza, akkor ott legalább L légcseresebességet kell biztosítani. Vegye figyelembe az országos előírásokat.

Figyelem! A készülék egész- ségkárosító port tartalmaz. Az ürítést és a karbantartást, a porgyűjtő tartály kezelését is bele- értve csak megfelelő védőfelszere- lést viselő szakemberek végez- hetik.

Vigyázat, általános veszély!

Vigyázat! Ne használja a készüléket a használati tás elolvasása nélkül!

FIGYELMEZTETÉS - A kezelőszemélyzetet megfelelően kell tájékoztatni a porszívó használatáról.

Figyelmeztető tábla L porosztályú gépekhez:

L ! i L

A készülék alkalmas enyhén egészségkárosító anyagok felszívására. A belélegzésre szolgáló levegő faporszint tartalmának csökkentésére nem alkalmas.

Egyes anyagok, mint pl. ólomtartalmú festékek, egyes fafajták, ásványok és fémek pora egészségkárosító lehet. Ezen porok érintése vagy belégzése allergikus reakciókat válthat ki, és/ vagy a felhasználó vagy a közelben tartózkodó személyek légúti megbetegedéseit okozhatja. Bizonyos porok, mint pl. a tölgy vagy a bükk pora rákkeltőnek minősül, különösen a faanyagok kezelésére szolgáló adalékanyagokkal (kromátokkal, fakonzerváló szerekkel) együtt.

5. Áttekintés

Lásd a 3. oldalt.

1 F e l s ö rész

2 Hálózati kábel

3 R e t e s z e l őzárak

4 T a r t á l y

5 Be-/kikapcsoló gomb

6 Automata üzemmód be-/kikapcsoló gombja*

7 Csatlakozóaljzat elektromos szerszámhoz *

8 V e z e t ögörgő

9 K er é k

10 Csőtartó *

11 Redős szűrő

12 Redős szűrő bajonettzárja

13 Pamut szürözsák *

14 Motorvédő szűrő

15 Vízérzékelő (úszószelep)

* felszereltségtől függő / nem része a szállítási terje- delemnek

6. Üzembe helyezés

Az üzembe helyezés előtt ellenőrizze, hogy a típustáblán megadott hálózati feszültség és frekvencia megfelel-e a használt hálózat adatainak.

6.1 Összeszerelés

A vezetőgörgők tengelyeit (8) ütközésig dugja be → A ábra. Dugja be a kerekeket (9), majd csavarokkal rögzítse őket (a csavar feje alá helyezzen alátétet) → B ábra.

A csőtartót (10) az ábrázolt módon pattintsa fel a helyére (csak ASA 32 L esetén) → C ábra.

6.2 Redős szűrő behelyezése

→ D+E ábra: Ütközésig tolja rá a redős szüröt (11) a házra, majd a bajonettzár (12) elfordításával rögzítse.

6.3 A pamut szűrőzsák behelyezése

A pamut szűrőzsákok (13) nem alkalmazhatóak nedves porszívózáshoz.

Javasoljuk pamut szűrőzsákok használatát a következő esetekben:

- Az olyan alkalmazások esetén, ahol kis mennyiségű finom por keletkezik (pl. festék- és lakkbevonatok fel és lecsiszolásakor, rövid, < 10 mm-es átmérőjű fúró munkálatok leszívásakor, stb.).

- Olyan gépek, mint pl. felsőmarók, gyalugépek, kis csiszológépek, stb. alkalmazásakor.

Kapcsolja ki a készüléket, húzza ki a hálózati csatlakozót, nyissa ki a reteszelő zárakat (3). Vegye le a felső részt (1) a tartályról (4).

Tolja a pamut szürözsákot a peremével a (tartály belső részén megtalálható) szívócsonkon lévő szürözsáktartóba → F-jelű. ábra.

Helyezze be úgy a papír szűrőzsákot (13), hogy az a tartály falára felfeküdjön, mert így a felső rész visszahelyezésekor nem sérülhet meg.

7. A készülék

7.1 Be-/kikapcsolás, automata üzemmód

A készüléket a kapcsolóval (5) kapcsolhatja be és ki.

I-es állás: „BE“

0 állás: „Kl“

MAGYARhu

Csak az ASA 32 L esetén:

A kapcsolóval (6) az automata üzemmód kapcsolható be és ki.

Ha a kapcsoló (6) „A“ állásban, a kapcsoló (5) pedig „I“ állásban van, akkor a porszívó be- és kikapcsolását a csatlakozóaljzatra (7) csatlakoztatott elektromos szerszám vezérli.

7.2 Csatlakozóaljzat (7) (csak az ASA 32 L esetén)

A csatlakozóaljzatot (7) csak elektromos kéziszerszám csatlakoztatására tervezték.

A maximálisan megengedett áramfelvétel (a porszívó és a csatlakoztatott készülék ében) összességében az I_max értékét (lásd uzat, 2. oldal) nem haladhatja meg.

Figyelem! Az elektromos szerszámnak a csatlakoztatáskor kikapcsolt állapotban kell lennie.

A csatlakozóaljzat a hálózati csatlakozó bedugott állapotában a kapcsoló állásától függetlenül mindig feszültség alatt van.

Ha a kapcsoló (5) „0“ álláson áll, akkor a csatlakozóaljzat hosszabbító vezetékként használható (pl. lámpákhoz).

Ha a kapcsoló (6) „A“ állásban, a kapcsoló (5) pedig „I“ állásban van, akkor a porszívó be- és kikapcsolását a csatlakozóaljzatra (7) csatlakoztatott elektromos szerszám vezérli.

8. Használat

8.1 Száraz porszívás

A szívást csak száraz szűrővel, készülékkel és tartozékokkal végezze. Nedves állapotban a por rátapadhat és megkérgesedhet.

A pamut szűrőzsákot (13) mindig redős szűrővel (11) együtt kell használni.

8.2 Nedves szívás

A készüléket soha ne üzemeltesse a redős szűrő (11) behelyezése nélkül. A készülék rongálódhat. Ezenfelül vízkilépés is lehet- és.

Pamut szűrőzsák (13) nélküli porszívás. A redős szűrő (11) nedves porszíváshoz használható.

Nedves szívás előtt a száraz szívott anyagot el kell távolítani. Ez kiküszöböli az erős szennyeződést és a kérgesedést.

Az úszószelep tele tartály esetén megszakítja a szívás folyamatát. Kapcsolja ki a motort, ürítse ki a tartályt és adott esetben a redős szűrőt (11).

Kikapcsolás után némi víz folyhat vissza a tömlőböl.

A kiürítés előtt először vegye ki a szívótömlöt a folyadékból.

Ha ezután száraz porszívást szeretne végezni, akkor helyezzen be egy száraz redős szűrőt. A száraz és nedves porszívás gyakori váltásakor egy második (csere-) szűrő használatát javasoljuk. A redős szűrőt, a tartályt és a tartozékokat szárítsa meg, hogy a por ne rakódhasson le a nedves részekre.

8.3 Szállítás

A por véletlen kilépésének megakadályozására a tömlőt hagyja a berendezésen csatlakoztatva.

Helyezze a szívótömlőt a porszívó köré.

A hálózati kábelt (2) az ábrázolt módon tekerje a felső rész köré.

A felső résznek (1) biztonságosan kell csatlakoznia a tartályhoz (4) - ellenőrizze a reteszelő zárak (3) zárt állapotát.

9. Tisztítás

9.1 Általános tisztítási tudnivalók

A tartályt és a tartozékokat vízzel tisztítsa. A felső részt (1) nedves ruhával törölje le.

Figyelem! A készülék egészségkárosító port tartalmaz. Az ürítést és a karbantartást, a porgyűjtő tartály kezelését is beleértve csak megfelelő védő-felszerelést viselő szakemberek végezhetik.

A tartály kiürítése

Csak

1 mg/m ^3 munkahelyi határértékkel rendel-

kező porok esetében megengedett.

• Húzza ki a hálózati csatlakozódugót.
• Nyissa a reteszelő zárakat (3). Vegye le a felső részt (1) a tartályról (4).
• Billentse ki a tartályt.

A pamut szűrőzsák hulladékeltávolítása

• Húzza ki a hálózati csatlakozót.
• Vegyen felszájvédőt.
• Nyissa fel a reteszelő zárakat (3). Vegye le a felső részt (1) a tartályról (4).
• Húzza le óvatosan a pamut szűrőzsákot (13). A fedelet átbillentve zárja le a pamut szűrőzsák peremét.
• Távolítsa el a szívott anyagot a törvényes előírásoknak megfelelően.

Redős szűrő tisztítása

- A redős szűrőt (11) a rátapadt szennyeződés eltávolítására rendszeres időközönként ütögesse meg. Erős szennyeződés esetén a szűrőt vízzel és egy puha kefével tisztítsa meg. Ezután hagyja teljesen megszáradni.

10. Karbantartás

10.1 Általános tudnivalók

Minden karbantartás előtt kapcsolja ki a készüléket és húzza ki a hálózati csatlakozót.

Tisztítsa meg a készüléket (lásd 9.. fejezet).

A felhasználó által végzett karbantartáskor szét kell szerelni a porszívót, meg kell tisztítani és el kell végezni a karbantartást, amennyire az a karban-tartó személyzet és mások veszélyeztetése nélkül lehetséges.

Elővigyázatossági intézkedések

Az alkalmas elővigyázatossági intézkedések a szétszerelés előtti tisztítást, a porszívó szétszereléséhez helyi szürt kényszerszellőzés biztosítását, a

karbantartási terület tisztítását és az alkalmas személyi védőfelszerelést jelentik.

A karbantartási és javítási munkáknál az összes nem kielégítően megtisztított szennyezett tárgyat ártalmatlanítani kell. Az ilyen tárgyakat nem áteresztő tasakokban az ilyen hulladék ártalmatlanítására vonatkozó előírásoknak megfelelően kell ártalmatlanítani.

10.2 A szívóteljesítmény gyengülése

A szívóteljesítmény csökkenése esetén végezze el a következőket:

1. Ürítse ki a tartályt vagy cserélje ki a pamut szűrőzsákot (13).
2. Tisztítsa meg vagy cserélje ki a redős szűrőt (11).

10.3 Redős szúrő (11) cseréje

A kivett redős szüröt (11) tegye azonnal porzáró műanyag tasakba és ártalmatlanítsa előírás szerint. A pontos és szilárd illeszkedésre ügyelve helyezzen be egy új redős szüröt. Lásd a 6.2 fejezetet.

10.4 Motorvédő szűrő

Rendszeresen ellenőrizze a motorvédő szűrőt.

A motorvédő szűrőt (14) cseréje ki, vagy pedig mossa el folyó víz alatt, szárítsa ki, majd helyezze vissza → G ábra.

10.5 Vízérzékelő

→ H ábra: A vízérzékelőt (15) (= úszószelep) rendszeresen tisztítsa meg, és ellenőrizze, hogy nem látható-e rajta sérülés. Az úszószelep könnyen mozgatható kell legyen.

10.6 Műszaki felülvizsgálat

Legalább évente a gyártónak vagy kioktatott személynek portechnikai ellenőrzést kell végeznie pl. a szűrő sérülése, a készülék tömítettsége és a vezérlőberendezés működése szempontjából.

11. Hibaelhárítás

A szívóteljesítmény gyengülése:

Az erre vonatkozó tudnivalók a Tisztítás c. fejezetben találhatók.

• A redős szűrő (11) elszennyeződött? - tisztítsa ki.
• Megtelt a pamut szűrőzsák (13)? - cserélje ki.
• Megtelt a tartály (4)? - ürítse ki.
• Eltömödött a fej, valamelyik cső vagy tömlő?-tisztítsa ki.

A készülék nem indul:

• Be van dugva a csatlakozódugó az aljzatba?
• Van feszültség a hálózatban?
• Rendben van a hálózati vezeték?
• Nem kapcsolt ki a vízérzékelő? - Ürítse ki a tartályt; kapcsolja ki majd ismét be a készüléket.
• A (6) kapcsoló „A“ állásban van? Állítsa a (6) kapcsolót „I“ állásba. Lásd a 7.1 fejezetet.

- A porszívót nem kapcsolja be az elektromos szerszám, pedig a (6) kapcsoló „A“ állásban van. - Csatlakoztassa az elektromos szerszámot a csatlakozóaljzathoz (7).

A készülék belsejében ne végezzen semmilyen beavatkozást. Forduljon meghatalmazott mühelyhez vagy a Metabo ügyfélszolgálatához (lásd a 13.., Javítás c. fejezetet)

12. Tartozékok

Csak eredeti Metabo tartozékokat használjon.

Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak.

Lásd a 4. oldalt.

A P a m u t s z ürözsák 5 db = 1 készlet
B R e d ös szürő
C Szívótömlő
D Csatlakozó idom
E Szívócsövek (2 db)
F Toldó idom
G Szívófej
H U n i v e r z á l i s f e j
I U n i v e r z á l i s k e f e
J P á r n a k e f e
K F u g a f e j
L G u m i f e j
M Padlófejkészlet (padlóbetéttel és nedves szíváshoz való betéttel)
N Többfunkciós fej
O Leszívókészlet elektromos szerszámokhoz
P Átmeneti idom
A teljes tartozékprogram a www.metabo.com honlapon vagy a katalógusban található.

13. Javítás

A készülékeket csak elektromos szakember javíthatja!

Csak eredeti Metabo pótalkatrészeket szabad használni.

A javításra szoruló Metabo elektromos kéziszerszá- mokkal forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com oldalon találja.

A pótalkatrészek listája letölthető a www.metabo.com oldalról.

14. Környezetvédelem

Övja környezetet és ne dobja az elektromos kéziszerszámokat, illetve az akkuegységeket a háztartási hulladékba. Tartsa be a helyi előírásokat a régi gépek, csomagolások és tartozékok szelektív gyűjtésére és újrahasznosítására vonatkozóan.

15. Műszaki adatok

Az adatok értelmezését lásd a 2. oldalon.

A változtatás jogát a műszaki fejlesztés érdekében fenntartjuk.

K = porosztály. Megfelel az EN 60335-2-69 szabványnak.

HxSzxM=külső méretek

U =hálózati feszültség

F = hálózati frekvencia

I =áramfelvétel

P_1 =névleges felvett teljesítmény

S_ = tömlö átmérője

S_L = tömlö hossza

p_U1 =max. vákuum (a tömlöben)

p_U2 =max. vákuum (a kompresszorban)

A = s z üröfelület

V_l/min1 = levegömennyiség (a tömlöben)

V_1/min2 = levegőmennyiség (a kompresszorban)

D_max1 =max. átáramlási mennyiség (a tömlöben)

D_max2 =max. átáramlási mennyiség (a kompresszorban)

V =max. tartálytérfogat

m =súly (elektromos csatlakozókábel nélkül)

Jellemző A-osztályú zajszint:

L_pA =hangnyomásszint

L_WA =hangteljesítményszint

K_pA, K_WA= bizonytalanság

Munka közben a zajszint túllépheti a 80 dB(A) értéket.

Viseljen hallásvédő eszközt!

A mérési eredményeket az EN 60704 szabvány szerint határoztuk meg.

\~ Váltóáram

A fenti adatoknak tűrése van (a mindenkor érvényben levő szabványoknak megfelelően).
