MANUAL DE USUARIO ASA 32L METABO

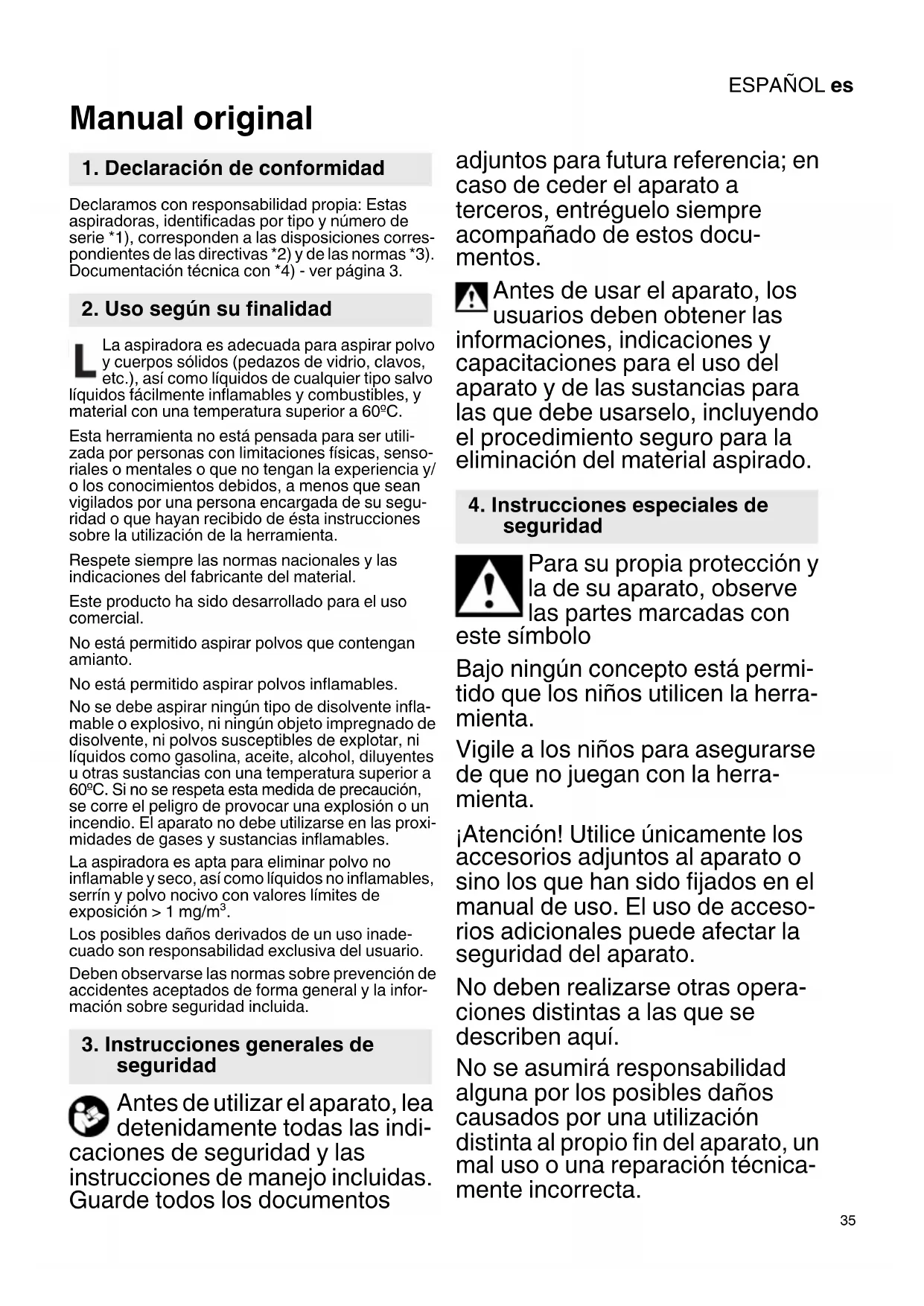

1. Declaración de conformidad

Declaramos con responsabilidad propia: Estas aspiradoras, identificadas por tipo y número de serie *1), corresponden a las disposiciones correspondientes de las directivas *2) y de las normas *3). Documentación técnica con *4) - ver página 3.

2. Uso según su finalidad

La aspiradora es adecuada para aspirar polvo y cuerpos sólidos (pedazos de vidrio, clavos, etc.), así como líquidos de cualquier tipo salvo líquidos fácilmente inflamables y combustibles, y material con una temperatura superior a 60°C.

Esta herramienta no está pensada para ser utilizada por personas con limitaciones físicas, sensoriales o mentales o que no tengan la experiencia y/o los conocimientos debidos, a menos que sean vigilados por una persona encargada de su seguridad o que hayan recibido de ésta instrucciones sobre la utilización de la herramienta.

Respete siempre las normas nacionales y las indicaciones del fabricante del material.

Este producto ha sido desarrollado para el uso comercial.

No está permitido aspirar polvos que contengan amianto.

No está permitido aspirar polvos inflamables.

No se debe aspirar ningún tipo de disolvente inflamable o explosivo, ni ningún objeto impregnado de disolvente, ni polvos susceptibles de explotar, ni líquidos como gasolina, aceite, alcohol, diluyentes u otras sustancias con una temperatura superior a 60°C. Si no se respeta esta medida de precaución, se corre el peligro de provocar una explosión o un incendio. El aparato no debe utilizarse en las proximidades de gases y sustancias inflamables.

La aspiradora es apta para eliminar polvo no inflamable y seco, así como líquidos no inflamables, serrín y polvo nocivo con valores límites de exposición > 1 mg/m³.

Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario.

Deben observarse las normas sobre prevención de accidentes aceptados de forma general y la información sobre seguridad incluida.

3. Instrucciones generales de seguridad

Antes de utilizar el aparato, lea detenidamente todas las indi- ones de seguridad y las rucciones de manejo incluidas. urde todos los documentos

adjuntos para futura referencia; en caso de ceder el aparato a terceros, entréguelo siempre acompañado de estos documentos.

Antes de usar el aparato, los usuarios deben obtener las formaciones, indicaciones y pacitaciones para el uso del aparato y de las sustancias para que debe usarselo, incluyendo procedimiento seguro para la minación del material aspirado.

4. Instrucciones especiales de seguridad

Para su propia protección y la de su aparato, observe las partes marcadas con ímbolo

Bajo ningún concepto está permitido que los niños utilicen la herramienta.

Vigile a los niños para asegurarse de que no juegan con la herramienta.

¡Atención! Utilice únicamente los accesorios adjuntos al aparato o sino los que han sido fijados en el manual de uso. El uso de accesorios adicionales puede afectar la seguridad del aparato.

No deben realizarse otras operaciones distintas a las que se describen aquí.

No se asumirá responsabilidad alguna por los posibles daños causados por una utilización distinta al propio fin del aparato, un mal uso o una reparación técnica-mente incorrecta.

ESPAÑOLes

No deben ponerse en marcha los aparatos, accesorios incluidos, si:

• el aparato presenta daños (grietas, roturas),
• el cable de alimentación está en mal estado, se observa que está empezando a agrietarse o que está demasiado viejo,
• Se sospecha que se ha producido algún daño invisible (después de una caída).

No dirija la tobera, la manguera o el tubo hacia personas o animales.

Apague inmediatamente si sale espuma o agua. Vacíe el depósito y, dado el caso, el filtro plegable.

Jamás se pare o siente sobre el aparato.

Coloque el cable de conexión y la manguera siempre de tal manera que no conste peligro de caerse.

No tire del cable de alimentación, ni doblarlo ni sujetarlo sobre bordes afilados.

Si observa daños en el cable de conexión del aparato deberá sustituirlo por uno de características específicas. Consulte el capítulo Reparación.

Conecte sólo a una toma de corriente con contacto de puesta a tierra.

No utilice alargaderas defectuosas.

Jamás conecte o desconecte el aparato con manos mojadas.

No desconecte el aparato tirando del cable.

La toma de corriente del aparato sólo debe emplearse para el uso previsto en el manual de instrucciones.

Controle siempre el aparato. Si se interrumpe el trabajo durante un periodo prolongado de tiempo, desenchufe el equipo.

La aspiradora no se debe utilizar ni guardar al aire libre en condiciones de humedad.

ATENCIÓN - Guarde esta máquina únicamente en espacios interiores cerrados.

Los ácidos, la acetona y los disol-ventes pueden corroer las piezas del aparato.

Antes de efectuar cualquier operación de mantenimiento y de limpieza del aparato, y después del uso, desconectar y desenchufar el equipo.

No utilice limpiadoras de chorro de vapor así como limpiadoras a presión para limpiar la aspiradora.

La contaminación por una limpieza no realizada por mucho tiempo, especialmente en empresas de elaboración de alimentos: siempre limpiar y desinfectar el aparato después de usarlo.

Jamás abra el aparato al aire libre durante la lluvia o durante una tormenta eléctrica.

El aparato no debe ser usado en espacios potencialmente explosivos.

Observe que la aspiradora tenga una posición fija.

En el área de aspiración debe haber suficiente intercambio de aire L en caso de que el aire de escape regrese al lugar en el que

se aspire. Observe las normas nacionales.

¡Atención! Este aparato contiene polvo nocivo.

Procesos de vaciado y de mantenimiento, incluyendo la eliminación de los depósitos es de polvo, deben ser realizados únicamente por personal especializado que porta equipamiento protector respectivo.

Aviso ante un peligro en general.

¡Atención! No utilice el aparato sin haber leído antes instrucciones de manejo.

ADVERTENCIA - Personal operativo debe haber sido capacitado correctamente en cuanto al uso de la aspiradora.

Señal de aviso de la clase de polvo L:

L ! i L

El aparato es adecuado para aspirar materiales ligeramente nocivos. El aparato no es adecuado para reducir polvo de madera en el aire.

El polvo procedente de algunos materiales, como la pintura con plomo o algunos tipos de madera, minerales y metales, puede ser perjudicial para la salud. El contacto o la inhalación del polvo puede causar reacciones alérgicas y/o enfermedades respiratorias al usuario o a las personas próximas a él.

Algunas maderas, como la de roble o haya, producen un polvo que podría ser cancerígeno, especialmente en combinación con aditivos para el tratamiento de maderas (cromato, conservantes para madera).

5. Descripción general

Véase la página 3.

1 Partesuperior
2 Línea de conexión a la red
3 Cierres rápidos
4 Depósito
5 Conectar / desconectar interrupt
6 Sistema de conexión y de desconexión automática de interruptor*
7 Toma de corriente para herramientas eléctricas*
8 Rodillo guía
9 R u e d a
10 Soporte de tubo*
11 Filtro plegable
12 Cierre de bayoneta del filtro plegado
13 Bolsa de filtro de fieltro *
14 Filtro de protección del motor
15 Sensor de agua (válvula de flotador)

* según la versión/no incluido en el volumen de suministro

6. Puesta en marcha

Antes de enchufar compruebe que la tensión y la frecuencia de la red, indicadas a placa de identificación, corresponden a de la fuente de energía.

6.1 Montaje

Colocar los ejes de los rodillos guía (8) hasta que encaje → Fig. A. Colocar las ruedas (9) y ajustarlas con los tornillos (arandela debajo de la cabeza del tornillo) → Fig. B.

Colocar el soporte de tubo (10) tal como se lo indica hasta que encaje (sólo en ASA 32 L) → Fig. C.

6.2 Montar el filtro plegado

→ Fig. D+E: Colocar el filtro plegado (11) sobre el bastidor hasta el tope y ajustarlo girando el cierre de bayoneta (12).

6.3 Colocación de la bolsa de filtro de fieltro

Las bolsas de filtro de fieltro (13) no son adecuadas para aspirar en húmedo.

Recomendamos la utilización de bolsas de filtro de fieltro para:

- las aplicaciones en las que se generan cantidades pequeñas de polvo fino (p. ej. durante el esmerilado de capas de pintura o barniz, para aspirar durante trabajos breves de taladrado de diámetros pequeños < 10 mm, etc.),

ESPAÑOLes

- el uso de máquinas, como por ejemplo: fresadoras, cepilladoras, pequeñas esmeriladoras, etc.

Apague el aparato, desenchúfelo, abra los cierres a presión (3). Retire la parte superior (1) del depósito (4).

Coloque la bolsa de filtro de fieltro con su brida en el soporte de bolsas de filtro situado en el racor de aspiración (en el interior del recipiente) → Fig. F.

Coloque la bolsa de filtro de fieltro (13) de tal manera que esté en contacto con la pared del recipiente para que no se dañe al colocar nuevamente la parte superior.

7. El aparato

7.1 Conectar y desconectar, sistema automático

Conectar y desconectar el aparato con el interruptor (5).

Posición de interruptor I: "CON"

Posición de interruptor 0: "DES"

Sólo ASA 32 L:

Conectar en el interruptor (6) el sistema de conexión y desconexión automática.

En caso de que el interruptor (6) esté en posición "A" y el interruptor (5) esté en posición "I", la aspiradora será conectada y desconectada por una herramienta eléctrica conectada a la toma de corriente (7).

7.2 Toma de corriente (7) (sólo ASA 32 L)

El enchufe (7) sólo ha sido desarrollado para la conexión de una herramienta eléctrica.

La absorción de corriente máxima (del aspirador y la herramienta conectada) no debe

superar en total el valor I_máx (véase la tabla, página 2).

¡Atención! La herramienta eléctrica debe estar apagada antes de conectarla. Con el enchufe conectado, la toma de corriente se encuentra siempre bajo tensión independientemente de la posición del interruptor.

(5) En la posición "0" del interruptor, la toma de corriente puede utilizarse como alargadera (p. ej. para iluminación).

En caso de que el interruptor (6) esté en posición "A" y el interruptor (5) esté en posición "I", la aspiradora será conectada y desconectada por una herramienta eléctrica conectada a la toma de corriente (7).

8. Manejo

8.1 Aspirado en seco

Aspire solamente con el filtro, el aparato y los accesorios secos. Si lo monta cuando aún está húmedo, el polvo podría quedar pegado e incrustarse.

Utilice la bolsa de filtro de fieltro (13) siempre con el filtro plegado (11).

8.2 Aspirar en húmedo

Jamás utilice el aparato sin filtro plegado colocado (11). La herramienta puede sufrir daños.

Asimismo, se puede escapar agua.

Aspire sin la bolsa de filtro de fieltro (13). El filtro plegado (11) es adecuado para la aspiración en húmedo.

Retire la materia seca antes de proceder a aspirar en húmedo. De esta manera, evitará que el aparato se ensucie mucho y que se formen costras.

La válvula de flotador interrumpe el proceso de aspiración cuando el depósito está lleno. Apagar el motor y vaciar el depósito, si es necesario, vaciar también el filtro de pliegues (11).

Tras apagar el aparato, puede salir un poco de agua por la manguera.

Antes del vaciado, primero debe retirarse del líquido la manguera de aspiración.

Utilice un filtro plegado seco al aspirar a continuación en seco. En caso de que se efectúen con frecuencia aspirados en seco y en húmedo seguidos, recomendamos utilizar un segundo filtro plegado (de recambio). Deje secar el filtro plegado, el depósito y los accesorios para que el polvo no se quede pegado a las piezas húmedas.

8.3 Transporte

Deje la manguera en el aparato para evitar que el polvo salga incontroladamente.

Coloque la manguera de aspiración alrededor de la aspiradora.

Ate la línea de conexión a la red (2) a la parte superior, tal como se lo indica en la imagen.

La parte superior (1) debe estar fijamente unida al depósito (4), compruebe que los cierres a presión (3) estén cerrados.

9. Limpieza

9.1 Indicaciones generales de limpieza

Lave con agua el depósito y los accesorios. Limpie la parte superior (1) con un paño húmedo.

¡Atención! Este aparato contiene polvo nocivo. Procesos de vaciado y de mantenimiento, incluyendo la eliminación de los depósitos es de polvo, deben ser realizados únicamente por personal especializado que porta equipamiento protector respectivo.

Vaciado del depósito

Sólo permitido al trabajar con polvo con valores límite umbral de puesto laboral > 1mg/

• Desenchufe el cable de la red.
• Abra los cierres a presión (3). Retire la parte superior (1) del depósito (4).
• Vacíe el depósito.

Eliminación de la bolsa de filtro de fieltro \*

- Desenchufe el interruptor de red.

- Use mascarilla protectora.

- Abra los cierres a presión (3). Retire la parte superior (1) del depósito (4).

• Retire la bolsa de filtro de fieltro (13) con cuidado. Cierre la brida de la bolsa de filtro de fieltro abatiendo la tapa.
• Elimine el material aspirado conforme a lo establecido por la ley.

Limpiar el filtro plegado

- De vez en cuando retire con suaves golpes la suciedad del filtro plegado (11). En caso de una suciedad mayor es posible limpiar el filtro con agua y con un cepillo suave. Déjelo secar bien a continuación.

10. Mantenimiento

10.1 Indicaciones generales

Antes de cada mantenimiento, desconecte el aparato y desenchúfelo.

Limpie el aparato (ver capítulo 9.).

En caso de que el operador quiera realizar el mantenimiento, es necesario desmontar la aspiradora, limpiarla y mantenerla hasta donde se lo pueda realizar, sin provocar un peligro para el personal de mantenimiento y de otras personas.

Medidas de precaución

Medidas adecuadas de precaución implican la limpieza antes del desmontaje, la previsión para la aireación filtrada local a la que se montará la aspiradora, la limpieza del área de mantenimiento y el equipo personal de seguridad.

Al realizar trabajos de mantenimiento o de reparación deben eliminarse todos los objetos que no se pueda limpiar correctamente. Estos utensilios deben ser eliminados en bolsas impermeables, de acuerdo a las designaciones válidas para la eliminación de este tipo de basura.

10.2 Disminución de la potencia de aspirado

En caso de que disminuya la potencia de aspiración, tome las siguientes medidas:

1. Vacíe el depósito o cambie la bolsa de filtro de fieltro (13).
2. Limpie o recambie el filtro plegado (11).

10.3 Cambiar el filtro plegado (11)

Coloque inmediatamente el filtro plegado (11) retirado en una bolsa de plástico a prueba de polvo y elimínelos conforme al uso previsto. Coloque un nuevo filtro plegado y observe que esté correctamente puesto. Véase el capítulo 6.2.

10.4 Filtro de protección del motor

Controle con regularidad el filtro de protección del motor.

Cambie el filtro protector del motor (14) o lávelo con agua, déjelo secar y móntelo de nuevo → Fig. G.

10.5 Sensor de agua

→ Fig. H: Limpie con regularidad el sensor de agua (15) (=válvula de flotador) y revise si consta algún daño. La válvula de flotador debe moverse con facilidad.

El productor o una persona autorizada debe realizar por lo menos una vez al año un control de la aspiradora, como p. ej. comprobar si el filtro está dañado, el aparato sigue impermeable o si el dispositivo de control funciona correctamente.

11. Localización de averías

Disminución de la potencia de aspirado:

Observe las indicaciones en el capítulo Limpieza.

• ¿Filtro plegado (11) sucio? - limpiar.
• ¿Bolsa de filtro de fieltro (13) llena? - cambiar.
• ¿Depósito (4) lleno? - vaciar.
• ¿Tobera, tubos o manguera tapada?-- limpiar.

El aparato no se enciende:

• ¿Está bien enchufado?
  • ¿ Hay corriente?
• ¿El cable de alimentación está en buen estado?
• ¿Lo ha desconectado el sensor de agua? - Vacíe el depósito; apague y reconecte el aparato.
• ¿Pulsador (6) en posición "A"? Ponga el interruptor (6) en "I". Véase el capítulo 7.1.
• La herramienta no conecta o desconecta la aspiradora a pesar de que el interruptor (6) está en posición "A". - Enchufe la herramienta eléctrica (7).

No realice ninguna intervención en el aparato. Diríjase a cualquier taller autorizado o al servicio de asistencia al cliente de Metabo (ver capítulo 13. Reparación)

12. Accesorios

Use únicamente accesorios Metabo originales.

Utilice únicamente accesorios que cumplan con los requerimientos y los datos indicados en estas indicaciones de funcionamiento.

Véase la página 4.

A Bolsa de filtro de fieltro 5 unidades = 1 juego

B Filtro plegable

C Manguera de aspiración

D Pieza de conexión

E Tubos de aspiración (2 unidades

F Pieza intermedia

G Tobera de aspiración

H Tobera universal

I Cepillo universal

J Cepillo con almohadilla

K Toberaderanura

L Tobera de goma

M Juego de tobera de suelo (con dispositivo para el suelo y dispositivo para aspirar en húmedo)

N Tobera polivalente O Herramientas eléctricas Juego de aspiradora P Adaptador

Programa completo de accesorios véase www.metabo.com o catálogo.

13. Reparación

Las reparaciones de aparatos SOLAMENTE deben ser efectuadas por electricistas especializados

Use solamente las piezas de repuesto Metabo.

En caso de tener una herramienta eléctrica de Metabo que necesite ser reparada, sírvase dirigirse a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias.

En la página web www.metabo.com puede descargar listas de repuestos.

14. Protección ecológica

Proteja el entorno y no bote herramientas eléctricas ni baterías a la basura doméstica.

Cumpla con las prescripciones nacionales acerca de la separación de residuos y el reciclaje de máquinas, embalajes y accesorios inservibles.

15. Especificaciones técnicas

Notas explicativas sobre la información de la página 2.

Nos reservamos el derecho a efectuar modificaciones conforme al avance técnico.

K = Clase de polvo. Según EN 60335-2-69.

LxAxP =Medidas exteriores

U = Tensión de la red

F = Frecuencia de la red

I = Consumo de corriente

P_1 =Potencia de entrada nominal

S_ =Diámetro de la manguera de la aspiradora

S_L = Longitud de la manguera de la aspiradora

p_U1 =vacío máx (en la manguera)

p_U2 , =vacío máx (en el ventilador)

A = Área de filtro

V_l/min1 =Capacidad de aire (en la manguera)

V_l/min2 =Capacidad de aire (en el ventilador)

D_max1 =máx. caudal de líquido de circulación (en manguera)

D_max2 =máx. caudal de líquido de circulación (en ventilador)

V = capacidad máx. del depósito

Niveles acústicos característicos compensados A:

L_pA =Nivel de intensidad acústica

L_WA =Nivel de potencia acústica

K_pA, K_WA = Inseguridad

Al trabajar, el nivel de ruido puede superar los 80 dB(A).

¡Use auriculares protectores!

Valores de medición establecidos de acuerdo con EN 60704.

\~ Corriente alterna

Las especificaciones técnicas aquí indicadas se entienden dentro de determinadas tolerancias (conformes a las normas que rigen actualmente).

Manual original

7 Tomada para ferramentas eléctricas *

8 Rolo de guia

9 R o d a

10 Porta-tubo *

7.1 Ligar/desligar, automático

Ligar/desligar o aparelho junto ao interruptor (5).

p_U2 , =Vácuo máx (no ventilador)

A = Area do filtro

D_max2 =Volume máx. de caudal (no ventilador)

L D y s z a g u m o w a
