INSTRUKCJA OBSŁUGI ASA 32L METABO

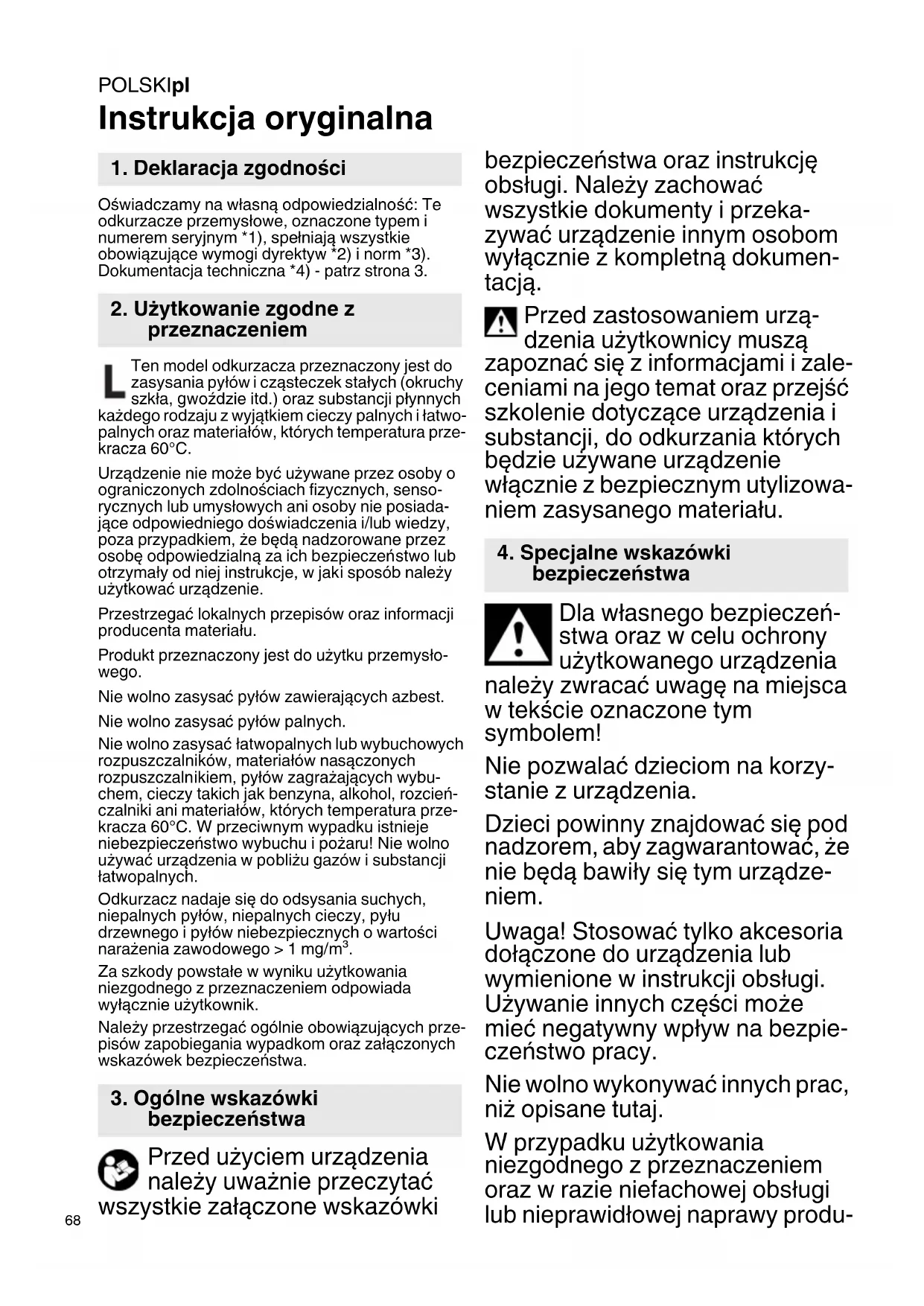

pl Instrukcja oryginalna 68

Instrukcja oryginalna

1. Deklaracja zgodności

Oświadczamy na własną odpowiedzialność: Te odkurzacze przemysłowe, oznaczone typem i numerem seryjnym *1), spełniają wszystkie obowiązujące wymogi dyrektyw *2) i norm *3). Dokumentacja techniczna *4) - patrz strona 3.

2. Użytkowanie zgodne z przeznaczeniem

Ten model odkurzacza przeznaczony jest do zasysania pyłów i cząsteczek stałych (okruchy szkła, gwoździe itd.) oraz substancji płynnych każdego rodzaju z wyjątkiem cieczy palnych i łatwopalnych oraz materiałów, których temperatura przekracza 60°C.

Urządzenie nie może być używane przez osoby o ograniczonych zdolnościach fizycznych, senso- rycznych lub umysłowych ani osoby nie posiada- jące odpowiedniego doświadczenia i/lub wiedzy, poza przypadkiem, że będą nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej instrukcje, w jaki sposób należy użytkować urządzenie.

Przestrzegać lokalnych przepisów oraz informacji producenta materiału.

Produkt przeznaczony jest do użytku przemysłowego.

Nie wolno zasysać pyłów zawierających azbest.

Nie wolno zasysać pytów palnych.

Nie wolno zasysać łatwopalnych lub wybuchowych rozpuszczalników, materiałów nasączonych rozpuszczalnikiem, pyłów zagrażających wybuchem, cieczy takich jak benzyna, alkohol, rozcieńczalniki ani materiałów, których temperatura przekracza 60°C. W przeciwnym wypadku istnieje niebezpieczeństwo wybuchu i pożaru! Nie wolno używać urządzenia w pobliżu gazów i substancji łatwopalnych.

Odkurzacz nadaje się do odsysania suchych, niepalnych pytów, niepalnych cieczy, pyłu drzewnego i pyłów niebezpiecznych o wartości narażenia zawodowego > 1 mg/m³.

Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiada wyłącznie użytkownik.

Należy przestrzegać ogólnie obowiązujących przepisów zapobiegania wypadkom oraz załączonych wskazówek bezpieczeństwa.

3. Ogólne wskazówki bezpieczeństwa

Przed użyciem urządzenia należy uważnie przeczytać wszystkie załączone wskazówki

bezpieczeństwa oraz instrukcję obsługi. Należy zachować wszystkie dokumenty i przeka-zywać urządzenie innym osobom wyłącznie z kompletną dokumentacją.

Przed zastosowaniem urządzenia użytkownicy muszą zapoznać się z informacjami i zaleceniami na jego temat oraz przejść szkolenie dotyczące urządzenia i substancji, do odkurzania których będzie używane urządzenie włącznie z bezpiecznym utylizowaniem zasysanego materiału.

4. Specjalne wskazówki bezpieczeństwa

Dla własnego bezpieczeństwa oraz w celu ochrony użytkowanego urządzenia

należy zwracać uwagę na miejsca w tekście oznaczone tym symbolem!

Nie pozwalać dzieciom na korzystanie z urządzenia.

Dzieci powinny znajdować się pod nadzorem, aby zagwarantować, że nie będą bawiły się tym urządzeniem.

Uwaga! Stosować tylko akcesoria dołączone do urządzenia lub wymienione w instrukcji obsługi. Używanie innych części może mieć negatywny wpływ na bezpieczeństwo pracy.

Nie wolno wykonywać innych prac, niż opisane tutaj.

W przypadku użytkowania niezgodnego z przeznaczeniem oraz w razie niefachowej obsługi lub nieprawidłowej naprawy produ-

cent nie ponosi odpowiedzialności za ewentualne szkody.

Nie wolno włączać urządzeń ani akcesoriów jeżeli:

• na urządzeniu widoczne są uszkodzenia (pęknięcia/ złamania),
  -uszkodzony jest przewód sieciowy, lub jeśli przewód wyka-zuje pęknięcia albo ślady zużycia,
  -istnieje podejrzenie uszkodze niewidocznego z zewnątrz (po upadku).

Nie wolno kierować dyszy, węża ani rury na ludzi lub zwierzęta.

W przypadku wycieku piany lub wody należy natychmiast wyłączyć urządzenie. Opróżnić zbiornik i w razie potrzeby filtr.

Nigdy nie wchodzić ani nie siadać na urządzenie.

Przewód przyłączeniowy i wąż zawsze tak układać, aby zapobiec niebezpieczeństwu potknięcia się.

Nie wolno przeciągać przewodu po ostrych krawędziach, załamywać go ani pozwalać na jego zakleszczenie.

Jeśli przewód zasilający urządzenia zostanie uszkodzony, należy wymienić go na odpowiedni przewód. Patrz rozdział Naprawa.

Podłączać wyłącznie do gniazda elektrycznego wyposażonego w zestyk ochronny.

Nie wolno stosować uszkodzonych przedłużaczy.

Nigdy nie wkładać ani nie wyciągać wtyczki z gniazda mokrymi rękami.

Zawsze ciągnąć za wtyczkę, nigdy za przewód.

Gniazdo w urządzeniu może być wykorzystywane wyłącznie do zastosowań określonych w instrukcji obsługi.

Nie wolno pozostawiać urządzenia bez nadzoru. Przy dłuższej prze- rwie w pracy należy wyciągnąć wtyczkę z gniazda.

Odkurzacza nie wolno stosować, ani przechowywać pod gołym niebem lub w warunkach wilgotnych.

UWAGA - Tę maszynę wolno prze- chowywać tylko w pomieszcze- niach.

Kwasy, aceton i rozpuszczalniki mogą nadtrawić elementy urządzenia.

Zawsze przed przystąpieniem do konserwacji lub czyszczenia urządzenia i po zakończeniu użytkowania urządzenia należy je wyłączyć i wyciągnąć wtyczkę z gniazda.

Do czyszczenia odkurzacza nie stosować myjek parowych ani myjek wysokociśnieniowych.

Jeśli urządzenie nie jest przez dłuższy czas czyszczone, zwłaszcza w przypadku stosowania go w zakładach spożywczych, istnieje niebezpieczeństwo rozprzestrzeniania się bakterii: zawsze bezpośrednio po użyciu wyczyścić i zdezynfekować urządzenie.

Nigdy nie otwierać urządzenia na dworze podczas deszczu lub burzy.

Nie używać urządzenia w pomieszczeniach zagrożonych wybuchem.

POLSKIpl

Zwracać uwagę na bezpieczne postawienie odkurzacza.

Jeśli powietrze odlotowe powraca do pomieszczenia, należy zapewnić wystarczającą częstotliwość wymiany powietrza L w pomieszczeniu. Należy prze-strzegać przepisów krajowych.

Uwaga! W urządzeniu znajduje się pył szkodliwy dla zdrowia. Opróżnianie i konserwację urządzenia, włącznie z utylizacją zbiorników na pył mogą przeprowadzić wyłącznie fachowcy posiadający odpowiednie wyposażenie ochronne.

Ostrzeżenie przed ogólnymi zagrożeniami!

Ostrożnie! Nie wolno użytkować urządzenia, nie przeczytawszy uprzednio instrukcji obsługi!

OSTRZEŻENIE - Personel obsługujący musi zapoznać się ze sposobem użytkowania odkurzacza.

Tablica ostrzegawcza dla urządzeń klasy pylenia L:

L ! i L

Urządzenie przeznaczone jest do odkurzania substancji w niewielkim stopniu zagrażających zdrowiu. Urządzenie nie nadaje się do redukowania pyłu drzewnego w powietrzu.

Pyły z takich materiałów jak powłoki malarskie zawierające ołów, niektóre gatunki drewna, minerały i metale mogą być szkodliwe dla zdrowia. Dotykanie

lub wdychanie takich pytów może wywołać reakcje alergiczne i/lub choroby układu oddechowego użytkownika lub osób znajdujących się w pobliżu.

Niektóre rodzaje pyłów, jak pył dębowy czy bukowy, uważane są za rakotwórcze, zwłaszcza w połączeniu z dodatkowymi substancjami stosowanymi przy obróbce drewna (chromian, środki impregnujące do drewna).

5. Przegląd

Patrz strona 3.

1 Pokrywa 2 Przewód sieciowy

3 Zatrzaski

4 Z b i o r n i k 5 Przełącznik włączania/wyłączania 6 Przełącznik automatycznego włączania/wyłączania* 7 Gniazdo do podłączenia elektronarzędzia*

8 K ó łko zwrotne

9 K ó łko

10 Uchwyt na rurę* 11 Filtr karbowany 12 Zamknięcie bagnetowe filtra karbowanego 13 Worek filtrujący z flizeliny * 14 Filtr ochronny silnika 15 Czujnik wody (zawór pływakowy)

* w zależności od wyposażenia / nie objęte zakresem dostawy

6. Uruchomienie

Przed uruchomieniem urządzenia należy sprawdzić, czy podane na tabliczce znamionowej napięcie sieciowe i częstotliwość sieciowa zgodne są z napięciem sieciowym w miejscu korzystania z urządzenia.

6.1 Montaż

Osie kółek zwrotnych (8) włożyć do oporu → rys. A. Nasadzić kółka (9) i przymocować śrubami (podkładka pod łbem śruby) → rys. B.

Uchwyt rury (10) włożyć do oporu, jak pokazano na rysunku (tylko w ASA 32 L) → rys. C.

6.2 Wkładanie filtra karbowanego

→ Rys. D+E: Filtr karbowany (11) nasadzić do oporu na obudowę i zamocować obracając zamknięcie bagnetowe (12).

6.3 Zakładanie worka filtrującego z flizeliny

Worki filtrujące z flizeliny (13) nie nadają się do odkurzania substancji płynnych.

Stosowanie worków filtrujących z flizeliny zaleca się przy:

• odsysaniu niewielkich ilości drobnego pyłu (np. podczas usuwania szlifierką starych powłok malarskich i lakierniczych, krótkotrwałym wierceniu otworów o niewielkiej średnicy < 10 mm itd.).
• Zastosowanie w połączeniu z maszyna frezarkami górnowrzecionowymi, grubościówko-strugarkami, małymi szlifierkami, itd.

Wyłączyć urządzenie, wyciągnąć wtyczkę z gniazda, otworzyć zatrzaski (3). Zdjąć górną część (1) ze zbiornika (4).

Worek filtrujący z flizeliny wsunąć kołnierzem w uchwyt worka, znajdujący się na króćcu ssącym (wewnątrz pojemnika) → rys. F.

Worek filtrujący z flizeliny (13) włożyć tak, aby przylegał do ścianek pojemnika, żeby nie uszkodzić go podczas nakładania pokrywy.

7. Urządzenie

7.1 Włączanie/ wyłączanie, automatyczne włączanie/wyłączanie

Włączanie/wyłączanie urządzenia odbywa się za pomocą przełącznika (5).

Pozycja przełącznika I: „WŁ.“

Pozycja przełącznika 0: „WYŁ.“

Tylko ASA 32 L:

Przełącznikiem (6) załącza się automatyczne włączanie/wyłączanie.

Jeśli przełącznik (6) ustawiony jest na pozycję „A“, a przełącznik (5) na pozycję „I“, odkurzacz jest włączany lub wyłączany przez elektronarzędzie podłączone do gniazda (7).

7.2 Gniazdo (7) (tylko ASA 32 L)

Gniazdo (7) przeznaczone jest tylko do podłączania elektronarzędzia.

Maksymalnie dopuszczalny pobór prądu (przez odkurzacz i podłączone urządzenie)

nie może w sumie przekraczać wartości I_maks (patrz tabela, strona 2).

Uwaga! Podczas podłączania do gniazda elektronarzędzie musi być wyłączone. Gdy zka sieciowa odkurzacza jest podłączona, zdo na urządzeniu zawsze znajduje się pod ęciem niezależnie od ustawienia włącznika.

Jeśli przełącznik (5) ustawiony jest na pozycję „0“, można korzystać z gniazda jak z przedłużacza (np. do lampki).

Jeśli przełącznik (6) ustawiony jest na pozycję „A“, a przełącznik (5) na pozycję „I“, odkurzacz jest włączany lub wyłączany przez elektronarzędzie podłączone do gniazda (7).

8. Użytkowanie

8.1 Odkurzanie na sucho

Na sucho należy odkurzać tylko wówczas, gdy filtr, urządzenie i osprzęt są suche. W stanie wilgotnym pył może przywierać i tworzyć osady.

Worka filtrującego z flizeliny (13) używać zawsze z filtrem fałdowanym (11).

8.2 Odkurzanie substancji płynnych

Nigdy nie używać urządzenia bez włożonego filtra karbowanego (11). Urządzenie może ulec zniszczeniu. Ponadto może wyciekać z niego woda.

Odkurzać bez worka filtrującego z flizeliny (13). Filtr fałdowany (11) nadaje się do odkurzania na mokro.

Przed odkurzaniem substancji płynnych należy usunąć z urządzenia zebrane suche substancje. Dzięki temu zapobiega się silnemu zanieczyszczeniu i tworzeniu się osadów wewnątrz odkurzacza.

Przy pełnym zbiorniku zawór pływakowy przerywa zasysanie. Wyłączyć silnik, opróżnić zbiornik i w razie potrzeby filtr karbowany (11).

Po wyłączeniu niewielka ilość wody może wypłynąć z węża.

Przed przystąpieniem do opróżniania należy najpierw wyciągnąć wąż ssący z substancji płynnej.

W przypadku odkurzania na sucho należy włożyć suchy filtr karbowany. W przypadku częstych zmian pomiędzy odkurzaniem na sucho i na mokro zaleca się stosowanie drugiego (zamiennego) filtra karbowanego. Wysuszyć filtr karbowany, zbiornik i akcesoria, aby pył nie przywierał do wilgotnych elementów.

8.3 Transport

Wąż należy pozostawić zamocowany do urządzenia, aby w ten sposób zapobiec niezamierzonemu wydostawaniu się pyłu.

Ułożyć wąż ssący wokół odkurzacza.

Zwinąć przewód sieciowy (2) wokół pokrywy, jak pokazano na rysunku.

Pokrywa (1) musi być pewnie połączona ze zbiornikiem (4) - skontrolować, czy zatrzaski (3) są zamknięte.

9. Czyszczenie

9.1 Ogólne wskazówki dotyczące czyszczenia

Wyczyścić zbiornik i akcesoria wodą. Przetrzeć pokrywę (1) wilgotną ściereczką.

Uwaga! W urządzeniu znajduje się pył szkodliwy dla zdrowia. Opróżnianie i konserwację urządzenia, włącznie z utylizacją zbiorników na pył mogą przeprowadzić wyłącznie fachowcy posiadający odpowiednie wyposażenie ochronne.

POLSKIpl

Opróżnianie zbiornika

Dopuszczony tylko do zbierania pytów o najwyższym dopuszczalnym stężeniu > 1 n ^3 .

• Wyciągnąć wtyczkę z gniazda.
• Otworzyć zatrzaski (3). Zdjąć pokrywę (1) ze zbiornika (4).
• O p r ó żnić zbiornik.

Utylizacja worka filtrującego z flizeliny

• Wyciągnąć wtyczkę.
• Założyć maskę przeciwpyłową.
• Otworzyć zatrzaski (3). Zdjąć część górną (1) ze zbiornika (4).
• Ostrożnie zdjąć worek filtrujący z flizeliny (13). Zamknąć kołnierz worka filtrującego z flizeliny przez złożenie pokrywy.

- Z u t y l i z o w a ć odessane zanieczyszczenia zgodnie Kontrola techniczna z obowiązującymi przepisami.

Czyszczenie filtra karbowanego

- Od czasu do czasu wystukać brud osadzający się na filtrze karbowanym (11). W przypadku silnego zabrudzenia filtr można wyczyścić wodą i miękką szczotką. Następnie dokładnie wysuszyć.

10. Konserwacja

10.1 Wskazówki ogólne

Przed każdym rozpoczęciem konserwacji wyłączyć odkurzacz i wyciągnąć wtyczkę z zda.

Wyczyścić urządzenie (patrz rozdział 9.).

W celu przeprowadzenia konserwacji we własnym zakresie należy zdemontować odkurzacz, wyczyścić go i zakonserwować, na ile jest to możliwe bez narażania zdrowia personelu konserwującego i osób trzecich.

Środki ostrożności

Do odpowiednich środków ostrożności zaliczają się: czyszczenie przed demontażem, zatroszczenie się o miejscową wymuszona wentylację w miejscu, w którym dokonuje się demontażu odkurzacza, jak również czyszczenie obszaru konserwacji oraz osobiste wyposażenie ochronne.

Podczas przeprowadzania prac konserwacyjnych lub naprawczych należy zutylizować wszystkie zanieczyszczone przedmioty, których nie da się wystarczająco wyczyścić. Przedmioty te należy włożyć do nieprzepuszczalnych worków zgodnie z obowiązującymi przepisami dotyczącymi utylizacji tego rodzaju odpadów.

10.2 Zmniejszenie siły ssania

W przypadku zmniejszenia siły ssania należy przeprowadzić następujące czynności:

1. Opróżnić zbiornik lub wymienić worek filtrujący z flizeliny (13).
2. Wyczyścić lub wymienić filtr karbowany (11).

10.3 Wymiana filtra karbowanego (11)

Wyjęty filtr karbowany (11) natychmiast zamknąć w pyłoszczelnym worku z tworzywa sztucznego i zutylizować zgodnie z przepisami. Włożyć nowy filtr karbowany, przy tym zwrócić uwagę na prawidłowe zamontowanie filtra. Patrz rozdział 6.2.

10.4 Filtr ochronny silnika

Regularnie kontrolować filtr ochronny silnika.

Wymienić filtr ochronny silnika (14) lub wypłukać go pod bieżącą wodą, wysuszyć i ponownie zamontować. → rys. G.

10.5 Czujnik wody

Rys. H: Regularnie czyścić czujnik wody (15) (= zawór pływakowy) i kontrolować pod kątem uszkodzeń. Zawór pływakowy musi się lekko poruszać.

g0dr6eKontrola techniczna

Kontrolę techniczną urządzenia np. pod względem uszkodzenia filtra, szczelności urządzenia i działania mechanizmów kontrolnych należy przeprowadzać przynajmniej raz w roku w serwisie Metabo lub zlecić ją wykwalifikowanemu personelowi.

Zmniejszenie mocy odkurzania:

Należy przestrzegać wskazówek zawartych w rozdziale Czyszczenie.

• Czy filtr karbowany (11) jest zabrudzony? - Wyczyścić.
• Czy worek filtrujący z flizeliny (13) jest pełny? – Wymienić.
• Czy zbiornik (4) jest pełny? - Opróżnić.
• Czy dysza, rury lub wąż są zapchane? - Wyczyścić.

Urządzenia nie można uruchomić:

• Czy wtyczka znajduje się w gnieździe?
• Brakcia w speci?e
• Czy przewody sieciowe są w porządku?
• Czy czujnik wody wyłączyć urządzenie? - Opróżnić zbiornik; wyłączyć i ponownie włączyć.
• Czy przełącznik (6) ustawiony jest na pozycję „A“? Ustawić przełącznik (6) na „I“. Patrz rozdział 7.1.
• Odkurzacz nie jest włączany lub wyłączany przez elektronarzędzie, mimo że przełącznik (6) ustawiony jest na pozycję „A“. - Podłączyć elektronarzędzie do gniazda (7).

Nie wolno dokonywać żadnych ingerencji w urządzenie. Należy zwrócić się do auto-ryzowanego warsztatu lub punktu serwisowego Metabo (patrz rozdział 13. Naprawa)

12. Akcesoria

Należy stosować wyłącznie oryginalne akcesoria Metabo.

Należy stosować wyłącznie akcesoria, które spełniają wymagania i parametry wymienione w niniejszej instrukcji obsługi.

Patrz strona 4.

A Worek filtrujący z flizeliny

5 sztuk = 1 komplet

B Filtrkarbowany

C Wąż ssący

D Z łączka

E R u r y s s ące (2 sztuki)

F Z łączka

G D y s z a s s ąca

H D y s z a u n i w e r s a l n a

I Szczotka uniwersalna

J Szczotka tapicerska

K Dysza szczelinowa

M Zestaw dysz do podłóg (z nasadką do podłóg i nasadką do odkurzania substancji płynnych)

N Dysza wielozadaniowa

O Zestaw do odkurzania elektronarzędzi

P Pr z e j ściówka

Pełny zestaw akcesoriów, patrz na stronie www.metabo.com lub w katalogu.

13. Naprawa

Wszelkie naprawy urządzeń mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków!

Należy stosować tylko oryginalne części zamienne firmy Metabo.

W sprawie naprawy elektronarzędzia należy się zwrócić do przedstawicielstwa Metabo. Adresy są podane na stronie www.metabo.com.

Listę części zamiennych można pobrać pod adresem www.metabo.com.

14. Ochrona środowiska

W trosce o środowisko naturalne nie należy wyrzucać elektronarzędzi ani akumulatorów z odpadami komunalnymi. Należy prze-

strzegać krajowych przepisów dotyczących segregacji oraz utylizacji zużytych urządzeń, opakowań i akcesoriów.

15. Dane techniczne

Wyjaśnienia do informacji podanych na stronie 2.

Zastrzegamy sobie prawo do zmian konstrukcyjnych.

K = klasa pylenia. Zgodnie z EN 60335-2-69.

dł. x szer. x wys.=wymiary zewnętrzne

U = n a p i ęcie sieciowe

F = częstotliwość sieci

I = pobór prądu

P_1 =Nominalny pobór mocy

S_ = średnica węża ssącego

S_L = długość węża ssącego

pU1 = maks. podciśnienie (w wężu)

p_U2 = maks. podciśnienie (przy dmuchawie)

A = p o w i e

V_l/min1 = moc powietrza (w wężu)

V_l/min2 =moc powietrza (przy dmuchawie)

D_max1 = maks. natężenie przepływu (w wężu)

D_max2 = maks. natężenie przepływu (przy dmuchawie)

V=maks. pojemność zbiornika

m = Ciężar (bez przewodu zasilającego)

Typowe mierzone poziomy emisji hałasu, skorygowane charakterystyką częstotliwościową A:

L_pA = poziom ciśnienia akustycznego

L_WA = poziom mocy akustycznej

K_pA , K_WA=nieoznaczoność

Podczas pracy poziom hałasu może przekroczyć wartość 80 dB (A).

Nosić ochraniacze słuchu!

Wartości pomiarów zostały ustalone w oparciu o EN 60704.

\~ Prąd przemienny

Podane dane techniczne określone są w granicach tolerancji (odpowiednio do obowiązujących standardów).
