MANUALE UTENTE ASA 32L METABO

it Istruzioni per l'uso originali 29

es Manual original 35

pt Manual original 41

sv Bruksanvisning i original 47

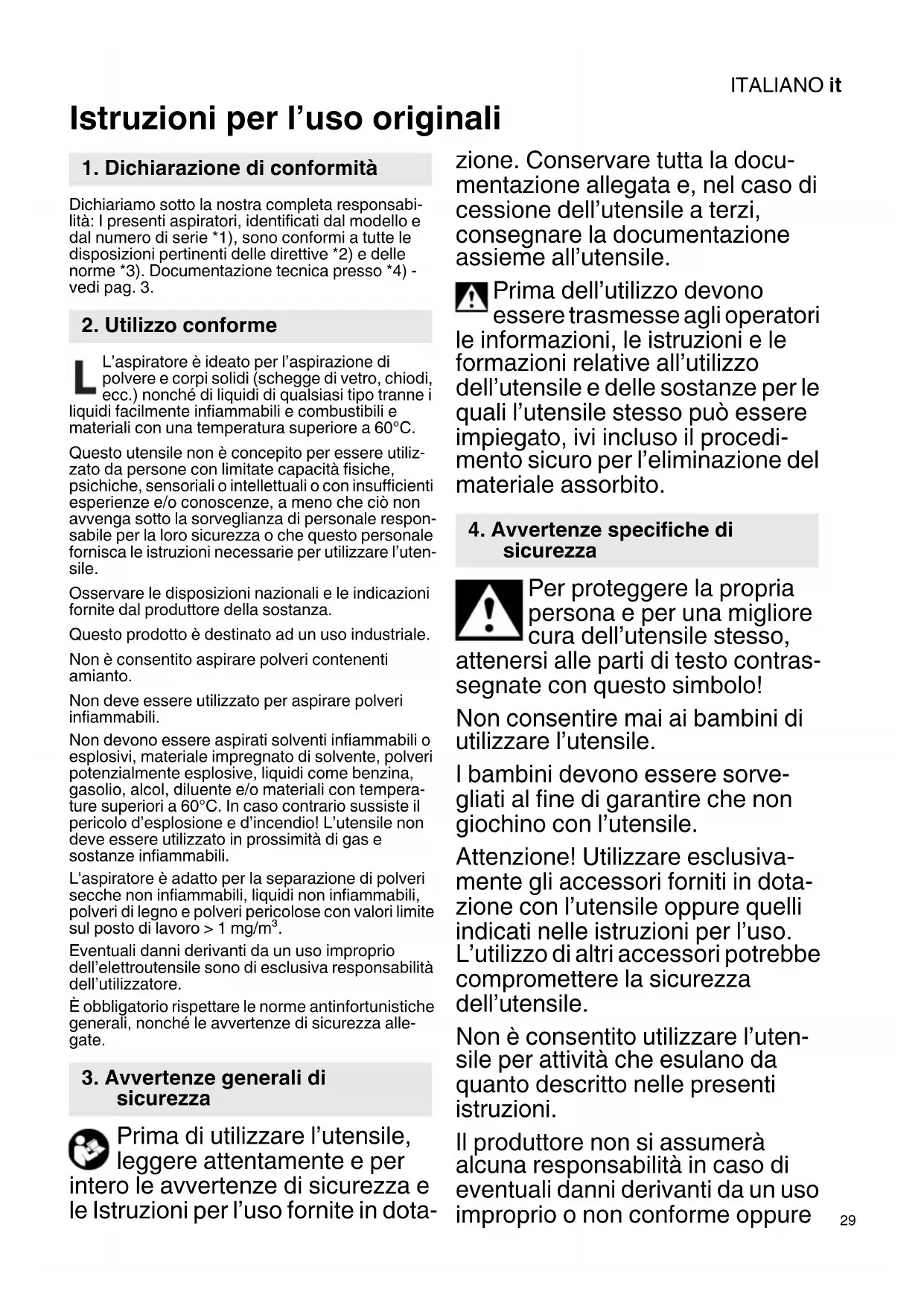

Istruzioni per l'uso originali

1. Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità: I presenti aspiratori, identificati dal modello e dal numero di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) -vedi pag. 3.

2. Utilizzo conforme

L'aspiratore è ideato per l'aspirazione di polvere e corpi solidi (schegge di vetro, chiodi, ecc.) nonché di liquidi di qualsiasi tipo tranne i liquidi facilmente infiammabili e combustibili e materiali con una temperatura superiore a 60°C.

Questo utensile non è concepito per essere utilizzato da persone con limitate capacità fisiche, psichiche, sensoriali o intellettuali o con insufficienti esperienze e/o conoscenze, a meno che ciò non avvenga sotto la sorveglianza di personale responsabile per la loro sicurezza o che questo personale fornisca le istruzioni necessarie per utilizzare l'uten- sile.

Osservare le disposizioni nazionali e le indicazioni fornite dal produttore della sostanza.

Questo prodotto è destinato ad un uso industriale.

Non è consentito aspirare polveri contenenti amianto.

Non deve essere utilizzato per aspirare polveri infiammabili.

Non devono essere aspirati solventi infiammabili o esplosivi, materiale impregnato di solvente, polveri potenzialmente esplosive, liquidi come benzina, gasolio, alcol, diluente e/o materiali con temperature superiori a 60°C. In caso contrario sussiste il pericolo d'esplosione e d'incendio! L'utensile non deve essere utilizzato in prossimità di gas e sostanze infiammabili.

L'aspiratore è adatto per la separazione di polveri secche non infiammabili, liquidi non infiammabili, polveri di legno e polveri pericolose con valori limite sul posto di lavoro > 1 mg/m³.

Eventuali danni derivanti da un uso improprio dell'elettroutensile sono di esclusiva responsabilità dell'utilizzatore.

È obbligatorio rispettare le norme antinfortunistiche generali, nonché le avvertenze di sicurezza allegate.

3. Avvertenze generali di sicurezza

Prima di utilizzare l'utensile, leggere attentamente e per ro le avvertenze di sicurezza e truzioni per l'uso fornite in dotazione. Conservare tutta la documentazione allegata e, nel caso di cessione dell'utensile a terzi, consegnare la documentazione assieme all'utensile.

Prima dell'utilizzo devono essere trasmesse agli operatori le informazioni, le istruzioni e le formazioni relative all'utilizzo dell'utensile e delle sostanze per le quali l'utensile stesso può essere impiegato, ivi incluso il procedimento sicuro per l'eliminazione del materiale assorbito.

4. Avvertenze specifiche di sicurezza

Per proteggere la propria persona e per una migliore cura dell'utensile stesso,

attenersi alle parti di testo contrassegnate con questo simbolo!

Non consentire mai ai bambini di utilizzare l'utensile.

I bambini devono essere sorvegliati al fine di garantire che non giochino con l'utensile.

Attenzione! Utilizzare esclusivamente gli accessori forniti in dotazione con l'utensile oppure quelli indicati nelle istruzioni per l'uso. L'utilizzo di altri accessori potrebbe compromettere la sicurezza dell'utensile.

Non è consentito utilizzare l'uten- sile per attività che esulano da quanto descritto nelle presenti istruzioni.

Il produttore non si assumerà alcuna responsabilità in caso di eventuali danni derivanti da un uso improprio o non conforme oppure

ITALIANOit

da riparazioni non eseguite a regola d'arte.

Non mettere in funzione gli utensili, accessori inclusi, se:

• l'utensile presenta danni visibili (cricche/rotture),
• la linea di collegamento alla rete risulta difettosa oppure presenta formazione di cricche e/o invecchiamento,
• si sospetta che sia presente un difetto non visibile (in seguito ad una caduta).

Non indirizzare gli ugelli, il tubo flessibile o il tubo verso persone o animali.

In caso di fuoriuscita di schiuma o acqua spegnere subito l'utensile. Svuotare il contenitore e, se necessario, il filtro pieghettato.

Non salire né sedersi mai sull'uten- sile.

Posare sempre la linea di allaccia- mento ed il tubo flessibile in modo tale da escludere rischi di inciampo.

Non tirare la linea di allacciamento sopra spigoli vivi, non piegarla né schiacciarla.

Qualora la linea di allacciamento dell'utensile venisse danneggiata, dovrà essere sostituita con una linea di allacciamento speciale. Vedere capitolo "Riparazione".

Collegare esclusivamente ad una presa con contatto di terra.

Non utilizzare cavi di prolunga danneggiati.

Non estrarre né inserire mai la spina con le mani bagnate.

Non esercitar mai trazione dal cavo, bensì solamente dalla spina.

La presa nell'utensile deve essere utilizzata esclusivamente per gli scopi prestabiliti nelle istruzioni per l'uso.

Non lasciare l'utensile incustodito. In caso di interruzione prolungata del lavoro scollegare la spina.

L'aspiratore non deve essere utilizzato o custodito all'aperto in condizioni di umidità.

ATTENZIONE - Il presente utensile può essere conservato esclusivamente in interni.

Acidi, acetone e solventi possono intaccare parti dell'utensile.

Prima di ogni manutenzione, della pulizia dell'utensile e dopo ogni utilizzo scollegare l'uten- sile ed estrarre la spina.

Dispositivi a getto di vapore e pulitrici ad alta pressione non devono essere utilizzati per la pulizia dell'aspiratore.

Contagio causato da una pulizia non eseguita per lungo tempo, in particolar modo in caso di utilizzo per lavorazione di generi alimentari: pulire e disinfettare sempre l'utensile immediatamente dopo l'uso.

Non aprire l'utensile all'aperto in caso di pioggia o temporale.

L'utensile non deve essere messo in funzione in ambienti soggetti a rischio d'esplosione.

Mantenere l'aspiratore in posizione sicura.

Deve essere presente un suffi- ciente ricambio d'aria L nel locale,

qualora l'aria di scarico ritorni nel locale stesso. Attenersi alle normative nazionali in materia.

Attenzione! Questo utensile contiene polveri nocive per la salute. Interventi di svuotamento e manutenzione, ivi inclusa l'eliminazione dei recipienti per la raccolta della polvere, devono essere eseguiti solamente da personale tecnico che indossi i previsti dispositivi di protezione.

Avvertenza per pericolo gene- rale!

Attenzione! Non utilizzare l'utensile senza aver prima le istruzioni per l'uso!

AVVERTENZA – Il personale di servizio deve essere adeguata-mente istruito all'uso di questi aspiratori.

Targhetta di avvertenza per utensili appartenenti alla categoria di polveri L:

L ! i L

L'utensile è idoneo per l'aspirazione di sostanze lievemente nocive per la salute. L'utensile non è idoneo per la riduzione della polvere di legno nell'aria inalata.

Le polveri di materiali come vernici contenenti piombo, alcuni tipi di legno, minerali e metalli possono essere nocive per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o patologie delle vie respiratorie dell'utilizzatore oppure delle persone che si trovano nelle vicinanze.

Determinate polveri come polvere di legno di faggio o di quercia sono considerate cancerogene, in particolare in combinazione con additivi per il trattamento del legname (cromato, sostanze preservanti del legno).

5. Panoramica generale

Vedi pag. 3.

1 Partesuperiore
2 Linea di collegamento alla rete
3 Chiusure a scatto
4 Contenitore
5 Interruttore di attivazione/disattivazione
6 Interruttore di attivazione/disattivazione automatica *
7 Presa per l'elettroutensile *
8 Rotella orientabile
9 Ruota
10 Supporto per tubo *
11 Filtro pieghettato
12 Fissaggio a baionetta del filtro pieghettato
13 Sacchetto filtrante in tessuto non tessuto *
14 Filtro protezione motore
15 Sensore dell'acqua (valvola a galleggiante)

* a seconda della dotazione / non compresa nella fornitura

6. Messa in funzione

Prima della messa in funzione, verificare che la tensione e la frequenza di alimentazione elettrica disponibili corrispondano ai dati elettrici riportati sulla targhetta di identificazione.

6.1 Assemblaggio

Innestare gli assi delle rotelle orientabili (8) fino a farli scattare in posizione → Fig. A. Innestare le ruote (9) e fissarle con le viti (rondella sotto la testa della vite) → Fig. B.

Innestare il supporto per tubo (10) come rappresentato in figura, fino a farlo scattare in posizione (solo per ASA 32 L) → Fig. C.

6.2 Applicazione del filtro pieghettato

→ Figg. D+E: Innestare il filtro pieghettato (11) sull'alloggiamento fino a farlo scattare e fissarlo ruotando il fissaggio a baionetta (12).

6.3 Montaggio del sacchetto filtrante in tessuto non tessuto

I sacchetti filtranti in tessuto non tessuto (13) non sono adatti per l'aspirazione a umido.

Nei seguenti casi si consiglia l'utilizzo di sacchetti filtranti in tessuto non tessuto:

ITALIANOit

• Applicazioni in cui si formano piccole quantità di polveri sottili (ad es. prelevigatura e levigatura di rivestimenti di colore e di vernice, aspirazione durante brevi perforazioni di diametro ridotto < 10 mm ecc.).
• Utilizzo di macchine, come ad es. frese verticali, piallatrici, levigatrici piccole ecc.
  Spegnere il dispositivo, scollegare la spina, aprire le chiusure a scatto (3). Rimuovere la parte superiore (1) dal contenitore (4).

Spingere il sacchetto filtrante in tessuto non tessuto, con la relativa flangia, nel supporto del sacchetto filtrante sul bocchettone di aspirazione (all'interno del contenitore) Fig. F.

Introdurre il sacchetto filtrante in tessuto non tessuto (13) portandolo a contatto con la parete del contenitore, affinché non venga danneggiato nel riapplicare la parte superiore.

7. Utensile

7.1 Attivazione/disattivazione, sistema automatico

Agendo sull'interruttore (5), attivare/disattivare l'utensile.

Posizione interruttore I: "ON" Posizione interruttore 0: "OFF"

Solo per ASA 32 L:

Agendo sull'interruttore (6), inserire l'attivazione/disattivazione automatica.

Se l'interruttore (6) si trova in posizione "A" e l'interruttore (5) in posizione "I", l'aspiratore viene attivato o disattivato da un elettroutensile collegato alla presa (7).

7.2 Presa (7) (solo per ASA 32 L)

La presa (7) è prevista esclusivamente per il collegamento di un elettroutensile.

L'assorbimento di corrente massimo ammesso (somma dell'aspiratore e dell'eletensile collegato) non deve superare il valore (vedere tabella, pagina 2).

Attenzione! L'elettroutensile deve essere spento al momento dell'inserimento della a. Con la spina inserita, la presa resta sempre o tensione indipendentemente dalla posizione interruttore.

Se l'interruttore (5) si trova in posizione "0" la presa può essere utilizzata come cavo di prolunga (ad esempio per le luci).

Se l'interruttore (6) si trova in posizione "A" e l'interruttore (5) in posizione "I", l'aspiratore viene attivato o disattivato da un elettroutensile collegato alla presa (7).

8. Utilizzo

8.1 Aspirazione a secco

Aspirare solo se il filtro, il dispositivo e gli accessori sono asciutti. Se gli elementi sono umidi, la polvere può rimanervi appiccicata e formare incrostazioni. Utilizzare il sacchetto filtrante in tessuto non tessuto (13) sempre in combinazione con il filtro pieghettato (11).

8.2 Aspirazione a umido

Non impiegare mai l'utensile senza aver prima inserito il filtro pieghettato (11). L'utensile può re distrutto. Inoltre, può entrare dell'acqua.

Aspirare senza il sacchetto filtrante in tessuto non tessuto (13). Il filtro pieghettato (11) è adatto per l'aspirazione a umido.

Prima dell'aspirazione a umido rimuovere il materiale asciutto aspirato. In questo modo si eviteranno un notevole accumulo di sporco ed incrostazioni.

La valvola galleggiante interrompe il processo di aspirazione quando il recipiente è pieno. Spegnere il motore e svuotare il filtro a pieghe (11) all'occorrenza.

Dopo lo spegnimento è possibile che un po' d'acqua rifluisca dal tubo flessibile.

Prima dello svuotamento rimuovere innanzitutto il tubo flessibile d'aspirazione dal liquido.

In caso di successiva aspirazione a secco, introdurre un filtro pieghettato asciutto. In caso di frequente alternanza tra aspirazione a secco ed a umido si raccomanda di utilizzare un secondo filtro pieghettato (sostitutivo). Lasciare asciugare il filtro pieghettato, il contenitore e gli accessori, affinché la polvere non aderisca alle parti umide.

8.3 Trasporto

Lasciare il tubo flessibile sull'utensile, per impedire fuoriuscite accidentali di polvere.

Disporre il tubo di aspirazione attorno all'aspiratore.

Avvolgere la linea di collegamento alla rete (2), come rappresentato in figura, attorno alla parte superiore.

La parte superiore (1) deve essere sicuramente collegata con il contenitore (4) - controllare che le chiusure a scatto (3) siano chiuse.

9. Pulizia

9.1 Avvertenze generali per la pulizia

Pulire il contenitore e gli accessori con acqua. Pulire la parte superiore (1) con un panno umido.

Attenzione! Questo utensile contiene polveri nocive per la salute. Interventi di svuotamento e manutenzione, ivi inclusa l'eliminazione dei recipienti per la raccolta della polvere, devono essere eseguiti solamente da personale tecnico che indossi i previsti dispositivi di protezione.

Svuotamento del contenitore

Utilizzo consentito esclusivamente con valori limite di esposizione professionale > /m³.

• Scollegare la spina.
• Aprire le chiusure a scatto (3). Rimuovere la parte superiore (1) dal contenitore (4).
• Svuotare, rovesciandolo, il contenitore.

Smaltimento del sacchetto filtrante in tessuto non tessuto

• Scollegare la spina di alimentazione.
• Indossare la maschera di protezione.
• Aprire le chiusure a scatto (3). Rimuovere la parte superiore (1) dal contenitore (4).
• Estrarre con cautela il sacchetto filtrante in tessuto non tessuto (13). Chiudere la flangia del sacchetto filtro in tessuto non tessuto ribaltando il coperchio.
• Smaltire il materiale aspirato in conformità alle normative di legge vigenti.

Pulizia del filtro pieghettato

- Di tanto in tanto, battere sul filtro pieghettato (11) per liberarlo dallo sporco che vi abbia aderito. In caso di forte imbrattamento, il filtro si potrà pulire con acqua e una spazzola morbida. Successivamente, lasciarlo asciugare con cura.

10. Manutenzione

10.1 Avvertenze generali

Prima di ogni manutenzione, spegnere l'uten- sile ed estrarre la spina.

Pulire l'utensile (vedere capitolo 9.).

Per la manutenzione eseguita dall'utilizzatore l'aspiratore deve essere smontato, pulito e mantenuto nella misura in cui ciò sia possibile, senza però causare in tal modo un pericolo per il personale addetto alla manutenzione ed altre persone.

Misure preventive

Misure preventive adatte comprendono la pulizia prima dello smontaggio, attuazione di prevenzione per la ventilazione forzata localmente filtrata dalla quale l'aspiratore viene smontato, pulizia della zona di manutenzione e dispositivi di protezione individuali adeguati.

Durante l'esecuzione di lavori di manutenzione e riparazione tutti gli oggetti sporchi, che non possono essere puliti in modo soddisfacente, devono essere smaltiti. Questi oggetti devono essere smaltiti in sacchetti non trasparenti in conformità con le normative di legge vigenti in relazione allo smaltimento rifiuti di questo tipo.

10.2 Riduzione della potenza di aspirazione

In caso di riduzione della potenza di aspirazione mettere in atto i seguenti provvedimenti:

1. Svuotare il contenitore o sostituire il sacchetto filtrante in tessuto non tessuto (13).
2. Pulire o sostituire il filtro pieghettato (11).

10.3 Sostituzione del filtro pieghettato (11)

Chiudere immediatamente il filtro pieghettato prelevato (11) in un sacchetto in plastica a tenuta di polvere ed eseguirne lo smaltimento in conformità alle disposizioni vigenti. Introdurre un nuovo filtro pieghettato, accertandosi che sia saldamente inserito e che la sua sede sia pulita. Vedere capitolo 6.2.

10.4 Filtro protezione motore

Controllare regolarmente il filtro protezione motore. Sostituire il filtro protezione motore (14), oppure risciacquarlo sotto acqua corrente, asciugarlo e introdurlo nuovamente → Fig. G.

10.5 Sensore dell'acqua

→ Fig. H: Pulire regolarmente il sensore per l'acqua (15) (= valvola a galleggiante) ed esaminarlo per rilevare eventuali segni di danni. La valvola a galleggiante dovrà potersi spostare agevolmente.

10.6 Controllo tecnico

Deve essere eseguito dal produttore, o perlomeno da una persona da lui incaricata, con frequenza almeno annuale, un controllo tecnico inerente alla polvere, ad esempio il controllo di eventuali danni del filtro, l'ermeticità dell'utensile ed il funzionamento del dispositivo di controllo.

11. Eliminazione dei guasti

Riduzione della potenza di aspirazione:

attenersi alle avvertenze riportate nel capitolo Pulizia.

• Filtro pieghettato (11) imbrattato? - Pulire.
• Sacchetto filtrante in tessuto non tessuto (13) pieno? - Sostituire.
• Contenitore (4) pieno? - Svuotare.
• Ugelli, tubi o tubi flessibili occlusi ?- Pulire.

L'utensile non entra in funzione:

• Connettore inserito nella presa?
• Rete in assenza di tensione?
  • Cavo di rete ok?
• Il sensore dell'acqua è disattivato? - Svuotare il contenitore; spegnere e riaccendere.
• Interruttore (6) in posizione "A"? Posizionare l'interruttore (6) su "I". Vedere capitolo 7.1.
• L'aspiratore non viene attivato/disattivato da un elettroutensile, sebbene l'interruttore (6) si trovi in posizione "A". - Collegare l'elettroutensile alla presa (7).

Non attuare alcun intervento sull'utensile. Rivolgersi ad una officina autorizzata oppure al Servizio Assistenza Clienti Metabo (vedere capitolo 13. Riparazioni)

12. Accessori

Utilizzare esclusivamente accessori originali Metabo.

Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti Istruzioni per l'uso.

Vedere pagina 4.

A Sacchetto filtrante in tessuto non tessuto 5 pz. = 1 set

B Filtro pieghettato

C Tubo flessibile di aspirazione

D R a c c o r d o

E Tubi di aspirazione (2 pezzi)

F Elemento intermedio

ITALIANOit

G Ugello di aspirazione

H Ugello universale

I Spazzola universale

J Spazzola imbottita

K Ugello per fughe

L Ugello in gomma

M Set ugelli da pavimento (con impiego per pavimento ed impiego per l'aspirazione a umido)

N Ugello multiuso

O Set aspirazione elettroutensili

P Riduttore

Il programma completo degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo.

13. Riparazione

Le eventuali riparazioni degli utensili devono essere fatte esclusivamente da elettricisti specializzati!

Utilizzare esclusivamente ricambi originali Metabo.

In caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi, consultare il sito www.metabo.com.

Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com.

14. Tutela dell'ambiente

Tutelare l'ambiente: non gettare elettroutensili né batterie nei rifiuti domestici. Attenersi alle norme nazionali riguardo alla raccolta

differenziata e al riciclaggio di utensili fuori servizio, imballaggi ed accessori.

15. Dati tecnici

Spiegazioni relative ai dati riportati a pagina 2.

Con riserva di modifiche ai fini del miglioramento tecnologico.

K = Classe polveri. Secondo EN 60335-2-69.

LxLxH = Dimensioni esterne

U = Tensione di rete

F = F r e q u e n z a d i r

I = Assorbimento di corrente

P_1 = Assorbimento di potenza nominale

S_ =Diametro tubo flessibile di aspirazione

S_L =Lunghezza tubo flessibile di aspirazione

p_U1 =Depressione max. (sul tubo flessibile)

p_U2 =Depressione max. (sul soffiante)

A =Superficie filtrante

V_l/min1 =Portata d'aria (sul tubo flessibile)

V_l/min2 =Portata d'aria (sul soffiante)

D_max1 =Portata max. (sul tubo flessibile)

D_max2 =Portata max. (sul soffiante)

V = Volume contenitore max.

m = Peso (senza cavo di rete)

Livello sonoro classe A tipico:

L_pA = Livello di pressione acustica

L_WA = Livello di potenza sonora

K_pA , K_WA= Grado d'incertezza

Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 dB(A).

Indossare protezioni acustiche.

Valori di misura rilevati secondo EN 60704.

\~ Corrente alternata

I dati tecnici riportati sono soggetti a tolleranze (in funzione dei rispettivi standard validi).

Manual original

Advarsel – generell fare!
