KÄYTTÖOHJE AS 20 L METABO

Alkuperäinen käyttöopas Vakuutamme yksinomaisella vastuullamme: Nämä imurit, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja normien *3) kaikkia asiaankuuluvia määräyksiä. Teknisten asiakirjojen säilytyspaikka *4) - katso sivu 3. Imuri sopii kaikenlaisen pölyn ja kiinteiden roskien (lasinsirut, naulat yms.) sekä nesteiden imurointiin, lukuun ottamatta herkästi syttyviä ja palavia nesteitä ja lämpötilaltaan yli 60 °C materi- aalia. Tämä laite ei ole tarkoitettu sellaisten henkilöiden käytettäväksi, joilla on fyysisiä, aistimellisia tai henkisiä rajoitteita tai joilla ei ole käytön vaatimaa kokemusta ja/tai tietämystä, paitsi jos käyttö tapahtuu käyttäjän turvallisuudesta vastuussa olevan henkilön valvonnassa tai jos hän on neuvonut, miten laitetta tulee käyttää. Noudata maakohtaisia määräyksiä sekä valmistusmateriaalin tuottajan ohjeita. Tämä tuote on tarkoitettu ammattikäyttöön. Asbestipitoisten pölyjen imurointi on kielletty. Sillä ei saa imuroida syttyviä pölylaatuja. Imurilla ei saa imuroida palonarkoja tai räjähtäviä liuottimia, liuottimen kastelemaa materiaalia, räjäh- dysvaarallisia pölylaatuja, esimerkiksi bensiinin, öljyn, alkoholin, ohentimen kaltaisia nesteitä tai materiaalia, joka on lämpötilaltaan yli 60 °C. Muuten syntyy räjähdys- ja palovaara! Laitetta ei saa käyttää herkästi syttyvien kaasujen tai aineiden lähellä. Imuri soveltuu pölyjen ja nesteiden imemiseen, kuten kuivat, syttymättömät pölyt, syttymättömät nesteet, puupölyt ja vaaralliset pölyt, joiden raja- arvot ovat työpaikalla > 1 mg/m³. Käyttäjä vastaa kaikista määräysten vastaisesta käytöstä johtuvista vaurioista. Yleisiä tapaturmantorjuntaohjeita ja mukana toimi- tettuja turvallisuusohjeita on noudatettava. Lue ennen laitteen käyttöä oheiset turvallisuusohjeet ja käyttöopas huolellisesti ja kokonai- suudessaan läpi. Säilytä kaikki liit- teenä olevat asiakirjat ja anna laite ainoastaan yhdessä näiden asia- kirjojen kanssa eteenpäin. Ennen käytön aloittamista lait- teen käyttäjille on annettava laitteen käyttöön ja sillä imuroitaviin aineisiin liittyvät tiedot, ohjeet ja koulutus, mukaan lukien ohjeet imuroidun materiaalin turvallisesta hävittämisestä. Huomioi tällä symbolilla merkityt tekstikohdat suoja- taksesi itseäsi ja laitetta! Älä missään tapauksessa anna lasten käyttää laitetta. Huolehdi siitä, että lapset eivät pääse leikkimään laitteen kanssa. Huomio! Käytä vain laitteen mukana olevia tai käyttöoppaassa määritettyjä lisätarvikkeita. Muun- laisten lisätarvikkeiden käyttä- minen voi vaarantaa turvalli- suuden. Muita kuin tässä mainittuja töitä ei saa tehdä. Emme vastaa käyttötarkoituksen vastaisen käytön, epäasianmu- kaisen käytön tai ammattitaidot- toman korjauksen aiheuttamista vahingoista. Älä ota laitteita eikä niiden lisätarvikkeita käyttöön, jos: - laitteessa on näkyviä vaurioita (halkeamia/murtumia), - verkkoliitäntäjohto on viallinen, tai jos siinä näkyy halkeamia tai vanhenemisen aiheuttamia haurastumia, - epäilet siinä olevan piilossa olevia vikoja (laitteen putoamisen jälkeen).

1. Vaatimustenmukaisuus-

2. Määräystenmukainen käyttö

3. Yleiset turvallisuusohjeet

4. Erityiset turvallisuusohjeetloading-circle-1SUOMIfi

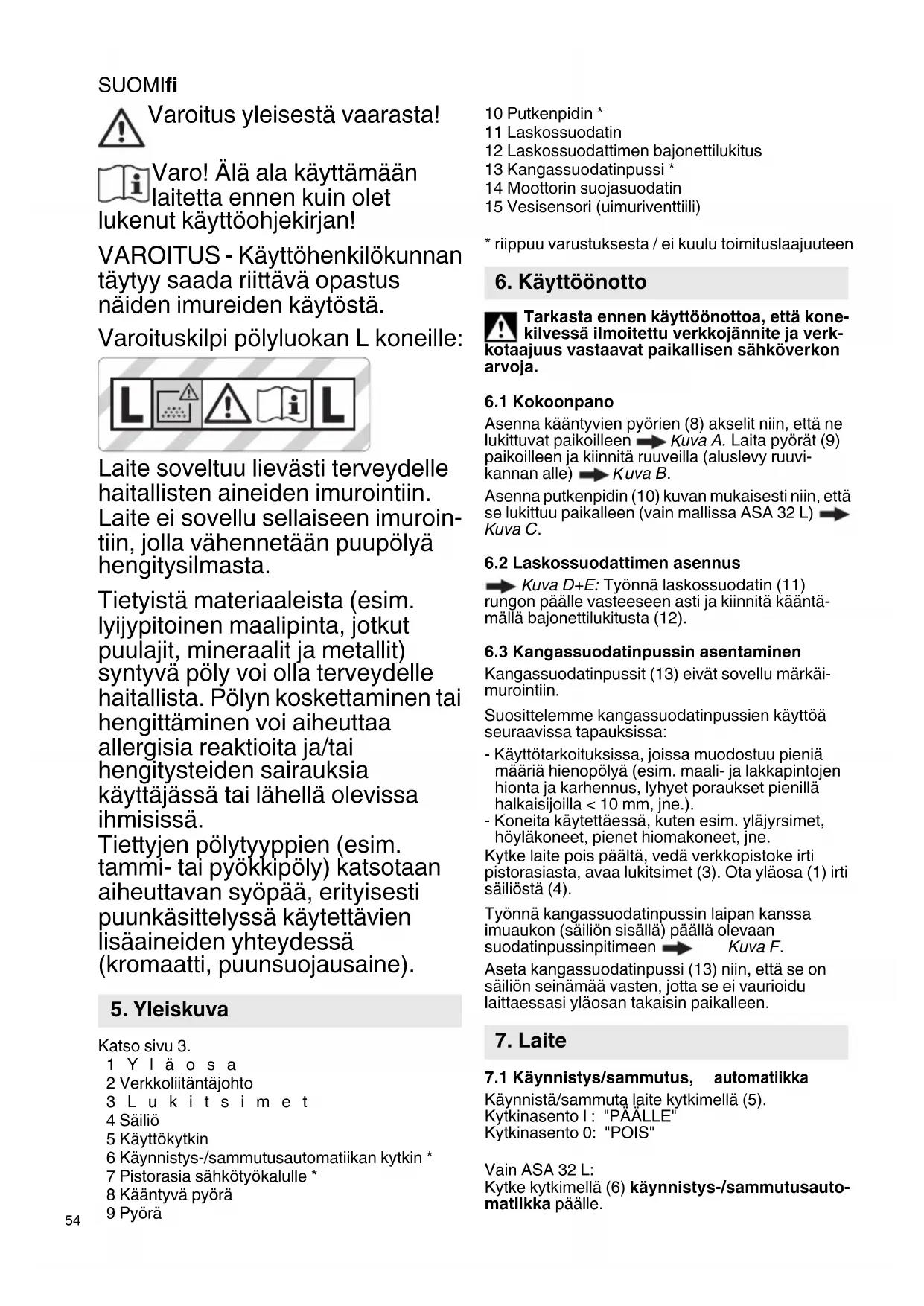

Varoitus yleisestä vaarasta! Varo! Älä ala käyttämään laitetta ennen kuin olet lukenut käyttöohjekirjan! VAROITUS - Käyttöhenkilökunnan täytyy saada riittävä opastus näiden imureiden käytöstä. Varoituskilpi pölyluokan L koneille: Laite soveltuu lievästi terveydelle haitallisten aineiden imurointiin. Laite ei sovellu sellaiseen imuroin- tiin, jolla vähennetään puupölyä hengitysilmasta. Tietyistä materiaaleista (esim. lyijypitoinen maalipinta, jotkut puulajit, mineraalit ja metallit) syntyvä pöly voi olla terveydelle haitallista. Pölyn koskettaminen tai hengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia käyttäjässä tai lähellä olevissa ihmisissä. Tiettyjen pölytyyppien (esim. tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, erityisesti puunkäsittelyssä käytettävien lisäaineiden yhteydessä (kromaatti, puunsuojausaine). Katso sivu 3. 1Yläosa 2 Verkkoliitäntäjohto 3Lukitsimet 4 Säiliö 5 Käyttökytkin 6 Käynnistys-/sammutusautomatiikan kytkin * 7 Pistorasia sähkötyökalulle * 8 Kääntyvä pyörä 9 Pyörä 10 Putkenpidin * 11 Laskossuodatin 12 Laskossuodattimen bajonettilukitus 13 Kangassuodatinpussi * 14 Moottorin suojasuodatin 15 Vesisensori (uimuriventtiili)

• riippuu varustuksesta / ei kuulu toimituslaajuuteen Tarkasta ennen käyttöönottoa, että kone- kilvessä ilmoitettu verkkojännite ja verk- kotaajuus vastaavat paikallisen sähköverkon arvoja.

Asenna kääntyvien pyörien (8) akselit niin, että ne lukittuvat paikoilleen

uva A. Laita pyörät (9) paikoilleen ja kiinnitä ruuveilla (aluslevy ruuvi- kannan alle)

uva B. Asenna putkenpidin (10) kuvan mukaisesti niin, että se lukittuu paikalleen (vain mallissa ASA 32 L)

6.2 Laskossuodattimen asennus

uva D+E: Työnnä laskossuodatin (11) rungon päälle vasteeseen asti ja kiinnitä kääntä- mällä bajonettilukitusta (12).

6.3 Kangassuodatinpussin asentaminen

Kangassuodatinpussit (13) eivät sovellu märkäi- murointiin. Suosittelemme kangassuodatinpussien käyttöä seuraavissa tapauksissa: - Käyttötarkoituksissa, joissa muodostuu pieniä määriä hienopölyä (esim. maali- ja lakkapintojen hionta ja karhennus, lyhyet poraukset pienillä halkaisijoilla < 10 mm, jne.). - Koneita käytettäessä, kuten esim. yläjyrsimet, höyläkoneet, pienet hiomakoneet, jne. Kytke laite pois päältä, vedä verkkopistoke irti pistorasiasta, avaa lukitsimet (3). Ota yläosa (1) irti säiliöstä (4). Työnnä kangassuodatinpussin laipan kanssa imuaukon (säiliön sisällä) päällä olevaan suodatinpussinpitimeen Kuva F. Aseta kangassuodatinpussi (13) niin, että se on säiliön seinämää vasten, jotta se ei vaurioidu laittaessasi yläosan takaisin paikalleen.

7.1 Käynnistys/sammutus,

automatiikka Käynnistä/sammuta laite kytkimellä (5). Kytkinasento I : "PÄÄLLE" Kytkinasento 0: "POIS" Vain ASA 32 L: Kytke kytkimellä (6) käynnistys-/sammutusauto- matiikka päälle.

Kun kytkin (6) on asennossa "A" ja kytkin (5) asen- nossa "I", silloin pistorasiaan (7) liitetty sähkötyö- kalu kytkee imurin päälle tai pois.

7.2 Pistorasia (7) (vain ASA 32 L)

Pistorasia (7) on tarkoitettu vain sähkötyö- kalun liitäntään. Suurimman sallitun virranoton (imuri ja paikal- leen liitetty laite) summa ei saa ylittää arvoa

max (ks. taulukko, sivu 2). Huomio! Sähkötyökalun täytyy olla pisto- rasiaan kytkettäessä pois päältä. Kun verkko- pistoke on kytketty pistorasiaan, se on aina jännit- teenalainen kytkimen asennosta riippumatta. Kun kytkin (5) on asennossa "0", pistorasiaa voidaan käyttää jatkojohdolle (esimerkiksi valai- sinta varten). Kun kytkin (6) on asennossa "A" ja kytkin (5) asen- nossa "I", silloin pistorasiaan (7) liitetty sähkötyö- kalu kytkee imurin päälle tai pois.

Imuroi ainoastaan kuivalla suodattimella, laitteella ja lisätarvikkeilla. Kosteana pöly voi tarttua kiinni ja kuorettua. Käytä kangassuodatinpussia (13) aina yhdessä laskossuodattimen (11) kanssa.

Älä missään tapauksessa käytä laitetta, jos laskossuodatin (11) ei ole paikallaan. Laite voi rikkoutua. Lisäksi vettä voi valua ulos. Imuroi ilman kangassuodatinpussia (13). Laskossuodatin (11) soveltuu märkäimurointiin. Ennen märkäimurointia poista kuiva materiaali. Siten vältät voimakkaan likaantumisen ja kuorettu- misen. Uimuriventtiili keskeyttää imuprosessin, kun säiliö on täynnä. Kytke moottori pois päältä ja tyhjennä tarvittaessa poimusuodatin (11). Sammuttamisen jälkeen letkusta voi valua jonkin verran vettä takaisin. Ennen tyhjentämistä vedä ensin imuletku pois nesteestä. Laita seuraavaa kuivaimurointia varten kuiva laskossuodatin paikalleen. Vaihdettaessa usein kuiva- ja märkäimuroinnin kesken suosittelemme käyttämään toista (vaihto-) laskossuodatinta. Anna laskossuodattimen, säiliön ja lisätarvikkeiden kuivua, jotta pöly ei takerru kosteisiin osiin.

Jätä letku koneeseen, jotta pölyä ei pääse tahatto- masti purkautumaan ulos. Laita imuletku imurin ympärille. Kääri verkkoliitäntäjohto (2) kuvan mukaisesti yläosa ympärille. Yläosan (1) täytyy olla pitävästi kiinni säiliössä (4) - tarkista, että lukitsimet (3) ovat kiinni.

9.1 Yleiset puhdistusohjeet

Puhdista säiliö ja lisätarvikkeet vedellä. Pyyhi yläosa (1) puhtaaksi kostealla liinalla. Huomio! Tämä laite sisältää terveydelle haitallista pölyä. Tyhjennyksen ja huollon, mukaan lukien pölynkeruusäiliön poistamisen, saavat suorittaa vain ammattihenkilöt, joilla on yllään vastaavat suojavarusteet. Säiliön tyhjentäminen Sallittu vain sellaisten pölylaatujen yhtey- dessä, joiden työperäisen altistuksen raja-arvot > 1mg/m

- Irrota verkkopistoke virtalähteestä. - Avaa lukitsimet (3). Ota yläosa (1) irti säiliöstä (4). - Kaada säiliö kumoon. Kangassuodatinpussin hävittäminen - irrota verkkopistoke virtalähteestä. - Käytä hengityssuojainta. - Avaa lukitsimet (3). Ota yläosa (1) irti säiliöstä (4). - Vedä kangassuodatinpussi (13) varovasti pois. Sulje kangassuodatinpussin laippa kääntämällä kansi päälle. - Hävitä imuroitu materiaali lakimääräysten mukaan. Laskossuodattimen puhdistus - Koputtele laskossuodattimeen (11) tarttunut lika aika ajoin pois. Jos suodatin on erittäin likainen, sen voi pestä vedellä ja pehmeällä harjalla. Anna lopuksi kuivua kunnolla.

Ennen kuin aloitat tekemään huoltotehtäviä, kytke laite pois päältä ja vedä verkkopistoke irti pistorasiasta. Puhdista laite (katso luku 9.). Käyttäjän tekemässä huollossa imuri täytyy purkaa, puhdistaa ja huoltaa ohjeenmukaisesti, ilman että huoltohenkilökunnalle ja muille ihmisille aiheute- taan vaaraa. Varotoimenpiteet Soveltuviin varotoimenpiteisiin kuuluvat puhdistus ennen purkamista, paikallisen suodatetun pakko- tuuletuksen järjestäminen siinä kohdassa, jossa imuri puretaan, huoltoalueen puhdistus ja sopiva henkilökohtainen suojavarustus. Huolto- ja korjaustöiden yhteydessä kaikki saastu- neet esineet, joita ei pystytä puhdistamaan tyydyttä- västi, täytyy hävittää. Sellaiset esineet täytyy toimittaa hävitettäväksi tiiviissä pusseissa kyseessä olevan jätteen hävittämistä koskevien määräysten mukaan.

Imutehon heiketessä tee seuraavat toimenpiteet:

1. Tyhjennä säiliö tai vaihda kangassuodatinpussi

2. Puhdista tai vaihda laskossuodatin (11).

10.3 Laskossuodattimen (11) vaihto

Sulje irrotettu laskossuodatin (11) välittömästi pöly- tiiviiseen muovipussiin ja hävitä määräysten mukai- sesti. Asenna uusi laskossuodatin. Huolehdi siitä, että saa suodattimen siististi ja pitävästi paikalleen. Katso luku 6.2.

10.4 Moottorin suojasuodatin

Tarkista moottorin suojasuodatin säännöllisesti. Vaihda moottorin suojasuodatin (14), tai pese se juoksevalla vedellä, anna kuivua ja asenna se sitten uudelleen paikalleen

uva H: Puhdista vesisensori (15) (=uimuri- venttiili) säännöllisesti ja tarkista vaurioiden varalta. Uimuriventtiilin täytyy liikkua herkästi.

10.6 Tekninen tarkastus

Valmistajan tai opastuksen saaneen henkilön tulee suorittaa pölytekninen tarkastus vähintään kerran vuodessa, esimerkiksi suodattimen vauriottomuus, laitteen tiiviys ja valvontalaitteen toiminta. Imutehon heikkeneminen: Noudata luvussa Puhdistus annettuja ohjeita.

• Laskossuodatin (11) likainen? - puhdista.

• Kangassuodatinpussi (13) täynnä? - vaihda.

• Säiliö (4) täynnä? - tyhjennä.

• Suulake, putki tai letku tukossa? - puhdista. Laite ei käynnisty:

• Pistoke pistorasiassa?

• Sähköverkossa ei ole jännitettä?

• Verkkojohto kunnossa?

• Vesisensori on kytkeytynyt pois päältä? - tyhjennä säiliö; kytke pois päältä ja sen jälkeen jälleen päälle.

• Kytkin (6) asennossa "A"? Aseta kytkin (6) asen- toon "I". Katso luku 7.1.

• Sähkötyökalu ei kytke imuria päälle tai pois, vaikka kytkin (6) on asennossa "A". - yhdistä sähkötyökalu pistorasiaan (7). Älä tee itse mitään laitetta koskevia korja- ustoimenpiteitä. Käänny valtuutetun korjaamon tai Metabo-huollon puoleen (katso luku13. Korjaus)

Käytä ainoastaan alkuperäisiä Metabo-lisätarvik- keita. Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot. Katso sivu 4. A Kangassuodatinpussi 5 kpl = 1 sarja B Laskossuodatin CImuletku DLiitäntäkappale EImuputket (2 kpl) F Välikappale G Imusuulake H Yleissuulake I Yleisharja JSohvaharja K Rakosuulake L Kumisuulake M Lattiasuulakesarja (lattiaimurointiosalla ja märkäimurointiosalla) N Monitoimisuulake O Sähkötyökalujen imurointisarja P Liitinkappale Lisätarvikkeiden täydellinen valikoima katso www.metabo.com tai luettelo. Laitteiden korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset! Käytä ainoastaan alkuperäisiä Metabo-varaosia. Jos Metabo-sähkötyökalusi tarvitsee korjausta, ota yhteyttä Metabo-edustajaan. Osoitteet, katso www.metabo.com. Varaosalistat voit imuroida osoitteesta www.metabo.com. Suojele ympäristöä; älä heitä käytöstä pois- tettuja sähkötyökaluja ja akkuja talousjät- teiden sekaan. Noudata käytöstä poistet- tujen koneiden, pakkausten ja lisätarvikkeiden lajiteltua hävittämistä ja kierrätystä koskevia kansal- lisia määräyksiä. Selityksiä sivulla 2 oleville tiedoille. Pidätämme oikeuden suorittaa teknisen kehityksen vaatimia muutoksia. K =pölyluokka. Normin EN 60335-2-69 mukaan. LxBxH =ulkomitat U =verkkojännite F =verkkotaajuus I =virranotto

=imuletkun halkaisija
