Kenmerk	Details
Apparaattype	Industrieble stofzuiger
Vermogen	1200 W
Reservoircapaciteit	20 liter
Gewicht	10 kg
Afmetingen	600 x 400 x 600 mm
Filtratie	HEPA-filter
Geluidsniveau	75 dB
Inclusief accessoires	Flexibele slang, platte zuigmond, tapijtbf6rstel
Aangeraden gebruik	Reiniging van bouwplaatsen, werkplaatsen en industrieble gebieden
Onderhoud	Leeg het reservoir na elk gebruik, maak het filter regelmatig schoon
Veiligheid	Overbelastingsbeveiliging, voedingskabel met bescherming
Garantie	2 jaar

Veelgestelde vragen - AS 20 L METABO

Hoe maak ik het filter van de METABO AS 20 L stofzuiger schoon?

Om het filter schoon te maken, verwijdert u het uit de stofzuiger, tikt u het voorzichtig af om het stof te verwijderen, spoelt u het af met schoon water en laat u het volledig drogen voordat u het terugplaatst.

Welk type stofzuigerzakken moet ik gebruiken met de METABO AS 20 L?

Gebruik zakken die compatibel zijn met het METABO AS 20 L-model, bij voorkeur die aanbevolen door de fabrikant om een optimale werking te garanderen.

Mijn METABO AS 20 L stofzuiger gaat niet aan, wat moet ik doen?

Controleer of de stofzuiger correct is aangesloten en of het stopcontact werkt. Zorg er ook voor dat de voedingskabel niet beschadigd is. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Wat moet ik doen als de stofzuiger een abnormaal geluid maakt?

Een abnormaal geluid kan duiden op een vastzittend voorwerp in de slang of slijtage van de motor. Controleer de slang en het filter op blokkades en laat het apparaat door een professional inspecteren als het geluid aanhoudt.

Hoe kan ik het zuigvermogen van mijn METABO AS 20 L verhogen?

Zorg ervoor dat het filter schoon is en dat de zak niet vol is. U kunt ook de vermogensinstelling aanpassen als uw model dat toelaat.

Is de METABO AS 20 L geschikt voor harde vloeren?

Ja, de METABO AS 20 L is ontworpen voor gebruik op verschillende soorten oppervlakken, inclusief harde vloeren. Zorg ervoor dat u de juiste accessoires gebruikt voor een optimale reiniging.

Hoe bewaar ik mijn METABO AS 20 L stofzuiger correct?

Voor optimale opslag, koppel de stofzuiger los, leeg de zak, maak het filter schoon en bewaar het op een droge en koele plaats, beschermd tegen vocht.

Kan ik de METABO AS 20 L stofzuiger gebruiken om vloeistoffen op te zuigen?

Ja, de METABO AS 20 L is ontworpen om vloeistoffen op te zuigen. Zorg ervoor dat u de instructies in de handleiding volgt voor correct gebruik in de vloeistofmodus.

GEBRUIKSAANWIJZING AS 20 L METABO

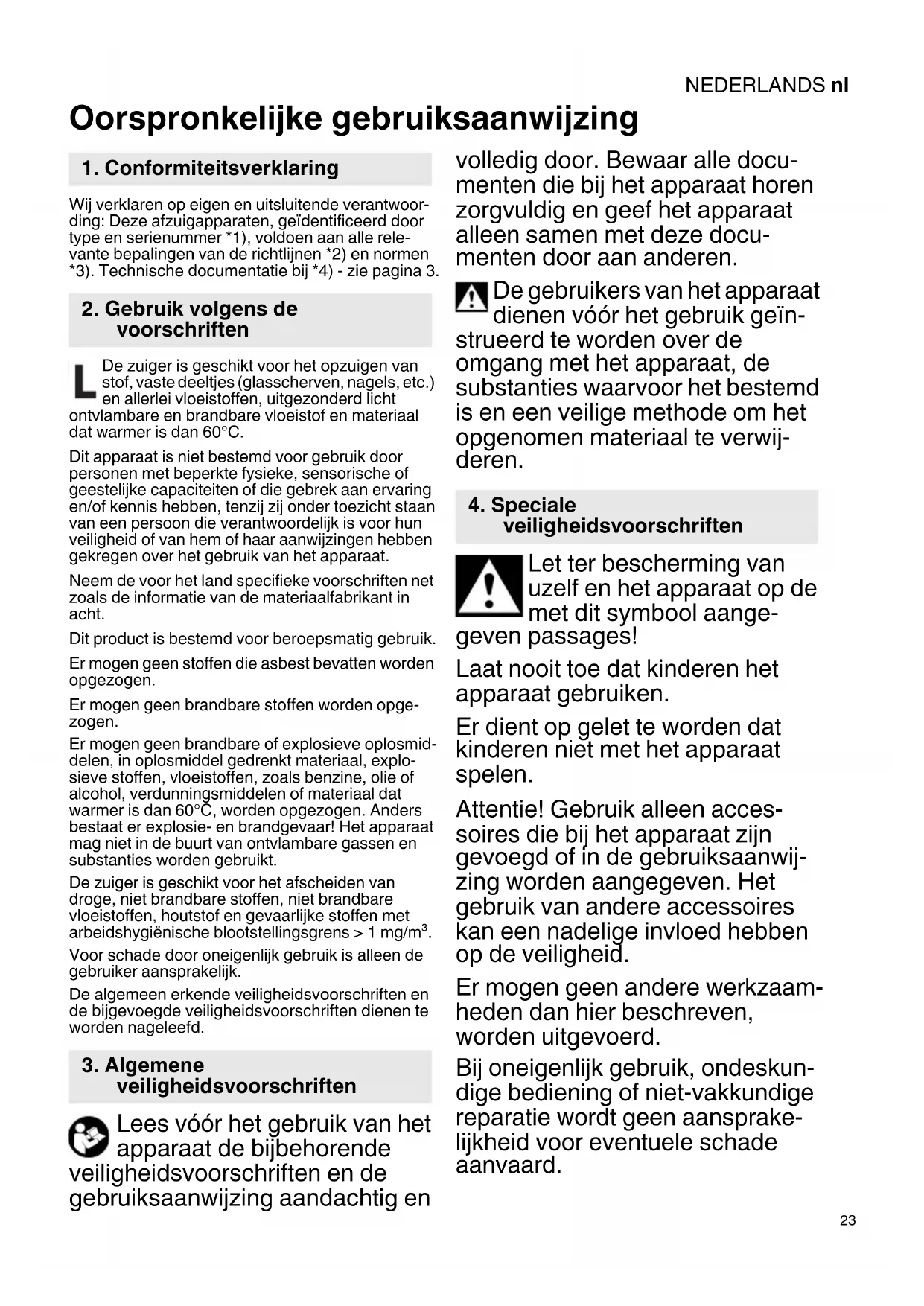

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoord- ding: Deze afzuiqgapparaten, geidentificerd doo r type en serienummer *1), voldoen aan alle rele-. vante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 3.

2. Gebruik volgens de voorschriften

De zuiger is geschikt voor het opzuiigen van stof, vaste deeltjes (glasscherven, nagels, etc.) en allerlei vloeistoffen, uit gezonderdlicht ontvlambare en brandbare vloeistof en materiaal dat warmer is dan 60^

Dit apparaat is Niet bestemd voor gebruik door personen met beperkte fysieke, sensorische of geestelijkke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun verilgheid of van hem ofhaar aanwijzingen hebben gekregen over het gebruik van het apparaat.

Neem de voor het land specifieke voorschriften net zoals de informatie van de materiaalfabrikant inRCT.

Dit product is bestemd voor beroepsmatig gebruik.

Erogen geen stoffen die asbest bevatten worden opgezogen.

Ermogen geen brandbare stoffen worden opgezogen.

Er mogen geen brandbare of explosieve oplosmiddelen, in oplosmiddel gedrenkt materiaal, explosieve stoffen, vloeistoffen, zoals benzine, olie of alcohol, verdunningsmiddelen of materiaal dat warmer is dan 60^ , worden opgezogen. Anders bestaat er explosie- en brandgevaar! Het apparaat mag Niet in de buurt van ontvlambare gassen en substanties worden gezruikt.

De zuiger is geschikt voor het afscheiden van droge, Niet brandbare stoffen, Niet brandbare vloeistoffen, houtstof en gevaarlijke stoffen met arbeidshygienische bloatstellingsgrens >1mg / m^3

Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veriligeidsvoorschriften en de bijgevoegde veriligeidsvoorschriften dienen te worden nageleefd.

3. Algemene veiligheidsvoorschriften

Lees voor het gebruik van het apparaat de bijbehorende gheidsvoorschriften en de ruiksaanwijzing aandachtig en

volledig door. Bewaar alle documents die bij het apparaat horen zorgvuldig en geef het apparaat alleen samen met deze documents door aan anderen.

De gebruikers van het apparaat dienen voor het gebruik geinstrueerd te worden over de omgang met het apparaat, de substanties waarvoor het bestemd is en een veilige methode om het opgenomen materiaal te verwijderen.

4. Speciale veiligheidsvoorschriften

Let ter bescherming van uzelf en het apparaat op demet dit symbool aangepassages!

Laat nooit toe dat kinderen het apparaat gebruiken.

Er dient op gelet te worden dat kinderen nicht met het apparaat spelen.

Attentie! Gebruik alleen accessoires die bij het apparaat+zijn gevoegd of in de gebruiksaanwijzing worden aangegeven. Het gebruik van andere accessoires kan een nadelige invloed hebben op de veiligheid.

Er mogen geen andere werkzaamheden dan hier beschreiben, worden uitgevoerd.

Bij oneigenlijk gebruik, ondeskundige bediening of nicht-vakkundige reparatie worden geen aansprakelijkheid voor eventuele schade aanvaard.

NEDERLANDSnl

Apparaten inclusief accessoires nicht in bedrijf nemen wanner:

• herkenbare schade (scheuren/ breuken) aan het apparaat te zien is,
• de voedingskabel defect is of scheurvorming resp. veroudering vertoont,
• het vermoeden bestaat dat er sprake is van een onzichtbaar defect (na een val).

Wanneer er schuim of water vrijkomt, het apparaat direct uitschakelen. Reservoir en indien nodig fouwfelter leegmaken.

Nooit op het apparaat gaan staan of zitten.

Aansluitkabel en slang.altijd zo leggen dat er geen gevaar van stui-kelen bestaat.

Aansluitkabel nicht over scherperanden trekken, knikken of afknellen.

Wanner de aansluitkabel van het apparaat worden beschadigd,要去\ deze door een speciale aansluitkabel worden verrangen. Zie het\ hoofdstuk Reparatie.

Alleen op een stopcontact met randaarde aansluten.

Geen beschadigde verlengings-kabel gebruiken.

De netstekker nooit met natte handen in het stopcontact steken of eruit halen.

Alleen aan de netstekker, nooit aan het snoer trekken.

De contactdoos op het apparaat mag alleen worden gebruikt voor

doeleinden die in de gebruiksaanwijzing vermeld zich.

Apparaat Niet onbeheerd achefterlaten. Bij langere werkonderbrekingen de netstekker uit het stopcontact halen.

De zuiger mag buiten nicht in natte omstandigheden gebruikt of opgeslagen worden.

LET OP - Deze machine mag alleen binnen worden opgeslagen.

Zuur, aceton en oplosmiddel\ kunnen een bijtendeuitwerking\ hebben op onderdelen van het\ apparaat.

Vóor onderhoud aan of reini-ging van het apparaat en na gebruik.altijd het apparaat uitscha-kelen en de netstekkeruit het stop-contact trekken.

Voor het schoonmaken van de zuiger mooten geen stoomstraalapparaten en hagedrukreinigers gebruikt worden.

Verkieming wonneer er langeijd geen reiniging heeftplaatsgevonden, met name in de levensmiddelenverwerkende industrié: Het apparaat.altijd direct na gebruik reinigen en desinfecteren.

Bij regen of onweer het apparaat nooit buiten openen.

Het apparaat mag nicht gebrukt worden in explosieve ruimtes.

Let erop dat de zuiger stevig staat.

Wanneer de afzuiglucht in de ruimte worden teruggevoerd, dient de ventilatiesnelheid L in de ruimte voldoende te+zijn. Let op de nationale voerschriften.

Stopcontact van het apparaat droog houden en nicht blootstellen aan vocht.

Plaats geen verlangkabel:tussen zuiger en elektrisch gereedschap.

Bij gebruik van het stopcontact van het apparaat要去 de zuiger in een droge omgeving worden gebruikt.

Attentie! Dit apparaat bevat stof dat schadelijk is voor de gezondheid. Het leegmaken en het onderhoud, inclusief het wegemen van de stofcontainer, mag alleen worden uitgevoerd door vakmensen die een passende beschemmuitrusting dragen.

Waarschuwing voor algemeen gevaar!

Voorzichtig! Gebruik het apparaat zich zonder de gebruiksaanwijzing te hebben gelezen!

WAARSCHUWING - Bedieningspersoneel dient geinstrueerd te worden over een juist gebruik van deze zuigers.

Waarschuwingsplaatje voor machines van stofklasse L:

Het apparaat is geschikt voor het afzuigen van stoffen die in lichte mate schadelijk zijn voor de gezondheid. Het apparaat is Niet geschikt voor het verminderen van houtstof in de in te ademen lucht.

Stoffen afkomstig van bepaalde materialen, zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal, können

schadelijk zijn voor de gezondheid. Het aanraken of inademen van deze stoffen kan bij de gebruiker of personen die zich in de nabijheid bevinden leiden tot allergische reacties en/of aandoeningen aan de luchtwegen.

Bepaalde stoffen, zoals van eiken of beuken, gelden als kankerverwekkend, met name in verbinding met additieven voor de houtbehandeling (chromaat, houtbeschermingsmiddelen).

5. Overzicht

Zie bladzijde 3.

1 Bovendeel
2 A ansluit kabel
3 Vergrendelingen
4 Reservoir
5 Schakelaar in-/uitschakelen
6 Schakelaar in-/uitschakelautomaat
7 Stopcontact voor elektrisch gereedschap *
8 Z w e n k w i e l
9 W i e l
10 Buishouder *
11Vouwfiter
12 Bajonetsluiting van het vouwffilter
13 Vlies filterzak *
14 Motorveiligheidsfilter
15 Watersensor (vlotterklep)

• afhankelijk van de UITvoering / Niet in de leveringsomvang inbegrepen

6. Ingebruikneming

Controleer alvorens het apparaat in gebruik te nemen of de op het typeplaatje aangegeven netspanning en netfrequentie overeenkomen met de gegevens van het elektriciteitsnet.

6.1 Montage

De assen van de zwenkwielen (8) inbrengen tot zij inklikken Afb. A. De wielen (9) eropplaatsen en met de schroeven bevestigen (onderlegschijfje onder de schroefkop) Afb. B.

Buishouder (10) zoals aangegeven plaatsen tot hij inklijk (alleen bij ASA 32 L) Afb. C.

6.2 Vouwfelter aanbrengen

Afb . D + E : Het vouwfelter (11) tot aan de aanslag op de behuizing zetten en bevestigen door aan de bajonetsluiting (12) te draaien.

NEDERLANDSnl

6.3 Vlies-filterzak plaatsen

Vlies-filterzakken (13) zijn nicht geschickt voor het natzuigen.

Wij raden het gebruik van vlies filterzakken aan bij:

• Toepassingen, waar bijkleine hoeveelheden fijn deeltjes ontstaan (bijv. aan- en aftchuren van kleur- en laklagen, afzuigen van korte boorwerkzaamheden met geringe diameter < 10mm etc.).
• Gebruik van machines, zoals bijv.: bovenfrezen, schaafmachines,kleine schuurmachines,etc.

Apparaat uitschakelen, netstekkeruit de contactdoos trekken, vergrendelingen (3)openen. Bovendeel (1) van het reservoir (4) nemen.

Schuif de vlies-filterzak met zijn flens in de filterzakhouser die zich op de aanzuigsteun (aan de binnenkant van het reservoir) bevindt afb. F.

De vlies-filterzak (13) zo inbrengen, dat hij gegen de reservoirwand ligt. Dan raakt hij Niet beschadigd wonneer het bovendeel wee teruggeplaatst worden.

7. Het apparatus

7.1 In-/uitschakelen, automaat

Met de schakelaar (5) het apparaat in-/uitschakelen.

Schakelaarstand I : „AAN“

Schakelaarstand 0: "UIT"

Alleen ASA 32 L:

Met de schakelaar (6) de in-/uitschakelautomaat inschakelen.

Staat de schakelaar (6) op stand „A" en schakelaar (5) op stand ^ dan worden de zuiger in- resp. uitgeschakeld door een elektrisch gereedschap dat is aangesloten op het stopcontact (7).

7.2 Stopcontact (7) (alleen ASA 32 L)

Het stopcontact (7) is alleen bestemd voor de aansluiting van elektrisch gereedschap.

De maximaal toelaatbare opgenomen stroom (van zuiger en aangesloten apparaat) mag in het totaal de waarde I_max (zie babel, pagina 2) Niet overschrijden.

Attentie! Elektrisch gereedschap moet bij het inbrengen zijn uitgeschakeld. Ongeacht de schakelaarstand staat het stopcontact alsijd onder spanning wanner via de netstekker contact worden gemaatkt met het stroomnet.

Staat de schakelaar (5) op de stand „0“, dan kan het stopcontact als verlengingskabel (bijv. voorlicht) worden gezruikt.

Staat de schakelaar (6) op stand „A“ en schakelaar (5) op stand „I“, dan worden de zuiger in- resp. uittgeschakeld door een elektrisch gereedschap dat is aangesloten op het stopcontact (7).

8. Gebruik

8.1 Droog zuigen

Alleen zuigen met een filter, apparaat en accessoires die droog zich. In vochtige toestand kan het stof zich vasthechten en een korst vormen.

Vlies-filterzak (13) alkijd samen met het vouwffilter (11) gebruiken.

8.2 Natzuigen

Het apparaat nooit gebruiken zonder dat het vouwfelter (11) is ingebracht. Het apparaat kan definitief defect raken. Bovendien kan er water uit komen.

Zonder vlies-filterzak (13) stofzuigen. Het vouwfelter (11) is geschikt voor natzuigen.

Voor het natzuigen het droge zuigproduct verwijderen. Hierdoor wordt een sterke verruiling en verkorsting voorkomen.

De vlotter onderbreekt het zuigproces als het reservoir vol is. Motor uitschakelen reservoir en indien nodig fouwffilter (11) leeg make.

Na het uitschakelen kan er wat water UIT de slang teruglopen.

Vóor het legen eerst de zuigslang uit de vloeistof nemen.

Wordt het apparaat verwolgens voor droogzuigen gebruikt, dan een droog vouwfelterplaatsen. Bij veelvuldige wisselingussen droog- en natzuigen raden wij het gebruik van een tweede (wissel)vouwfelter aan. Vouwfelter, reservoir en accessoires laten drogen, zodat het stof Niet aan vochtige onderdelen kan hechten.

8.3 Transport

Slang aan het apparaat lately om te voorkomen dat er onbedoeld stof vrijkomt.

Zuigslang om de zuiger leggen.

Aansluitkabel (2) zoals aangegeven om het boendeel wikkelen.

Het bovendeel (1)要去 stevig met het reservoir (4) zich verbonden - controller of de vergrendelingen (3) zich gesloten.

9. Reiniging

9.1 Algemene reinigingsvoorschriften

Reservoir en accessoires met water reinigen.
Bovendeel (1) afvegen met een vochtige doek.

Attentie! Dit apparaat bevat stof dat schadelijk is voor de gezondheid. Het leegmaken en het onderhoud, inclusief het wegemen van de stofcontainer, mag alleen worden uitgevoerd door vakmensen die een passende beschemui Trusting dragen.

Reservoir leegmake

Alleen toelaatbaar bij stoffen met arbeidsplaatsgrenswaarden >1mg / m^3

• Stekker uit het stopcontact trekken.

• Vergrendelingen (3) openen. Bovendeel (1) van het reservoir (4) nemen.

• Reservoirledigen.

Vlies-filterzak verwijderen

• trekt u de stekker uit het stopcontact;
• Mondbeschermer opdoen.
• Vergrendelingen (3) openen. Bovenste gedeelte (1) van het reservoir (4) nemen.
• Vlies-filterzak (13) voorzichtig wegtrekken. Flens van de vlies-filterzak aflsluiten door het deksel om te klappen.
• Zuigproduct conform de wettelijk voorschriften als afval afvoeren.

Vouwfelter reinigen

• Het vuil dat op het vouwffilter (11) vastzit, vanijd totijd afkloppen. Bij sterke verontreiniging kan het filter worden gereinigd met water en een zachte borstel. Daarna goed latent drogen.

10. Onderhoud

10.1 Algemene informatie

Voor het onderhoud altijd het apparaat uitschakelen en de netstekkeruit het stopconrekken.

Het apparatus reinigen (zie hoofdstuk 9.).

Voor het onderhoud door de gebruiker要去 de zuiger gedemonteerd, schoongemaakten onderhonden worden, zonder dat dit gevaar oplevert voor onderhoudspersoneel of andere Personen.

Voorzorgsmaatregelen

Tot de passende voorzorgsmaatregelen behorende reniging alvorens te demonteren, het treffen van maatregelen voor de lokaal gefilterde gecontroleerde ventilatie op deplaats waar het apparaat worden gedemonteerd, de reniging van het onderhoudsgebied en een geschikte persoonlijke veiligheidsuitrusting.

Bij het uitvoeren van onderhouds- en reparatie-werkzaamheden dienen alle verontreinigde voorwerpen die Niet maar tevredenheid gereinigd hunnen worden, te worden afgevoerd. Dergelijkke voorwerpen dienen in Niet-doorlatende zakken afgevoerd te worden in overeenstemming met de gangbare voorschriften voor het opruimen van dit soort afval.

10.2 Afnemen van het zuigvermögen

Wanner het zuigvermogen afneemt, dienen de volgende maatregelen te worden genomen:

1. Reservoir legend of vlies-filterzak (13) cervangen.
2. Vouwfelter (11) reinigen of vernieuwen.

10.3 Vouwfilter (11) vermieuwen

Hetuitgenomenvouwfilter(11)directin een stod-dichte kunststofzakafsluien en volgens voorschrift als afval afvoeren.Nieuw vouwfilterplaatsen;let er hierbij opdat het filter netjes en stevig zit.Zie hoofdstuk6.2.

10.4 Motorveiligheidsfilter

Motorveiligheidsfilter regelmatig controlleren.

Het motorveiligheidsfilter (14) vernieuwen of onder stromend water uitwassen, latent drogen en weeinbrengen Afb. G.

10.5 Watersensor

Afb. H: De watersensor (15) (=vlotterklep) regelmatig reinigen en op tekenen van beschadiging controleren. De vlotterklep要去 gemakkelijk können worden bewogen.

Ten minste Jaarliks dient door de fabrikant of iemand die hiervoor geschoold is een stoftechnische controle uitgevoerd te worden, bijv. op beschadiging van het filter, de dichtheid van het apparaat en de werking van de controleapparatuur.

11. Storingen verhelpen

Afnemen van het zuigvermogen:

Neem de aanwijzingen in het hoofdstuk Reiniging inRCT.

• Vouwfilter (11) verontreinigd? - reinigen.
• Vlies-filterzak (13) vol? - verrangen.
• Reservoir (4) vol? - leegmaken.
• Mondstuk, buis of slang verstopt? - reinigen.

Apparaat start nicht:

• Stekker in stopcontact?
• Stroomnetzondereanspanning?
• Voedingskabel in orde
• Heeft watersensor het apparaatuitgeschakeld? - reservoir legenduit-en weeinschakelen.
• Schakelaar (6) op stand „A“? Schakelaar (6) op „I“ zetten. Zie hoofdstuk 7.1.
• De zuiger worden door een elektrisch gereedschap nied in- of uitgeschakeld, hoewel de schakelaar (6) op stand, A" staat. - elektrisch gereedschap in stopcontact (7) steken.

! Geen ingrepen aan het apparaatuitvoeren. Neem contact op met een geautoriseerde werkplaats of de Metabo-klantendienst (zie hoofdstuk 13. Reparatie)

12. Toebehoren

Gebruik uitsluitend originele Metabo toebehoren.

Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Zie bladzijde 4.

A Vlies-filterzak 5 stuks = 1 s
BVouwfilter
C Zuigslang
D Aansluitstuk
E Zuigbuizen (2 stuks)
FTussenstuk
G Zuigmond
H Universeeel mondstuk

I Universe borstel

NEDERLANDSnl

J Bekledingsborstel

K Spleetmondstuk

L Rubbermond stuk

M Vloermondstuk-set (met vloerinzetstuk en inzetstuk voor natzuigen)

N Multipurpose mondstuk

O Afzuigset elektrisch gereedschap

POvergangsstuk

Complet toebehorenprogramma, zie www.metabo.com of de catalogus.

13. Reparatie

Reparaties aan apparaten mogen uitsluitend door een erkende vakman worden UITgevoerd!

Alleen originele Metabo reserveonderdelen gebruiken.

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Onderdeellijsten kurz u downloaden via www.metabo.com.

Beschem het milieu en geef elektrisch gereedschap en accupacks Niet mee met het huisvuil. Neem de nationale voorschriften in

acht voor een geschienen inzameling en voor de recycling van afgedankte machines, verpakkingen en toebehoren.

Toelichting bij de gegevens van pagina 2.

Wijzigingen en technische verbeteringen voorbe-houden.

K =stofklasse. Conform EN 60335-2-69.

LxBxH =buitenmaten

U = n e t s p

F = netfrequentie

I=stroomopname

P1 =nominal vermogen

S=zuigslangdiameter

SL =zuigslanglengte

p_U1 =max. onderdruk (van slang)

p_U2 =max. onderdruk (van ventilator)

A =filtervlak

V_I / min1 = luchtcapaciteit (van slang)

V_I / min2 = luchtcapaciteit (van ventilator)

Dmax1 =max. doorstromingshoeveelheid (van slang)

D_max2 = max doorstromingshoeveelheid (van ventilator)

V=max.reservoirinhoud

m = gewicht (zonder netkabel)

Typische A-gewogen geluidsniveauaus:

LpA =geluidsdrukniveauau

LwA =geluidsvermogensniveau

K_pA K_WA = onzekerheid

Tijdens het werkken kan het geluidsniveau de 80 dB(A) overschrijden.

Draag gehoorbescherming!

Meetgegevens volgens de norm EN 60704.

Wisselstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijkke norm).
