| Caratteristica | Dettagli |
|---|---|
| Tipo di apparecchio | Aspirapolvere industriale |
| Potenza | 1200 W |
| Capacità del serbatoio | 20 litri |
| Peso | 10 kg |
| Dimensioni | 600 x 400 x 600 mm |
| Filtrazione | Filtro HEPA |
| Livello sonoro | 75 dB |
| Accessori inclusi | Tubo flessibile, bocchetta piatta, spazzola per tappeti |
| Uso consigliato | Pulizia di cantieri, officine e aree industriali |
| Manutenzione | Svuotare il serbatoio dopo ogni uso, pulire regolarmente il filtro |
| Sicurezza | Protezione da sovraccarico, cavo di alimentazione con protezione |
| Garanzia | 2 anni |
Domande frequenti - AS 20 L METABO
Domande degli utenti su AS 20 L METABO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Aspirapolvere in formato PDF gratuitamente! Trova il tuo manuale AS 20 L - METABO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. AS 20 L del marchio METABO.
MANUALE UTENTE AS 20 L METABO

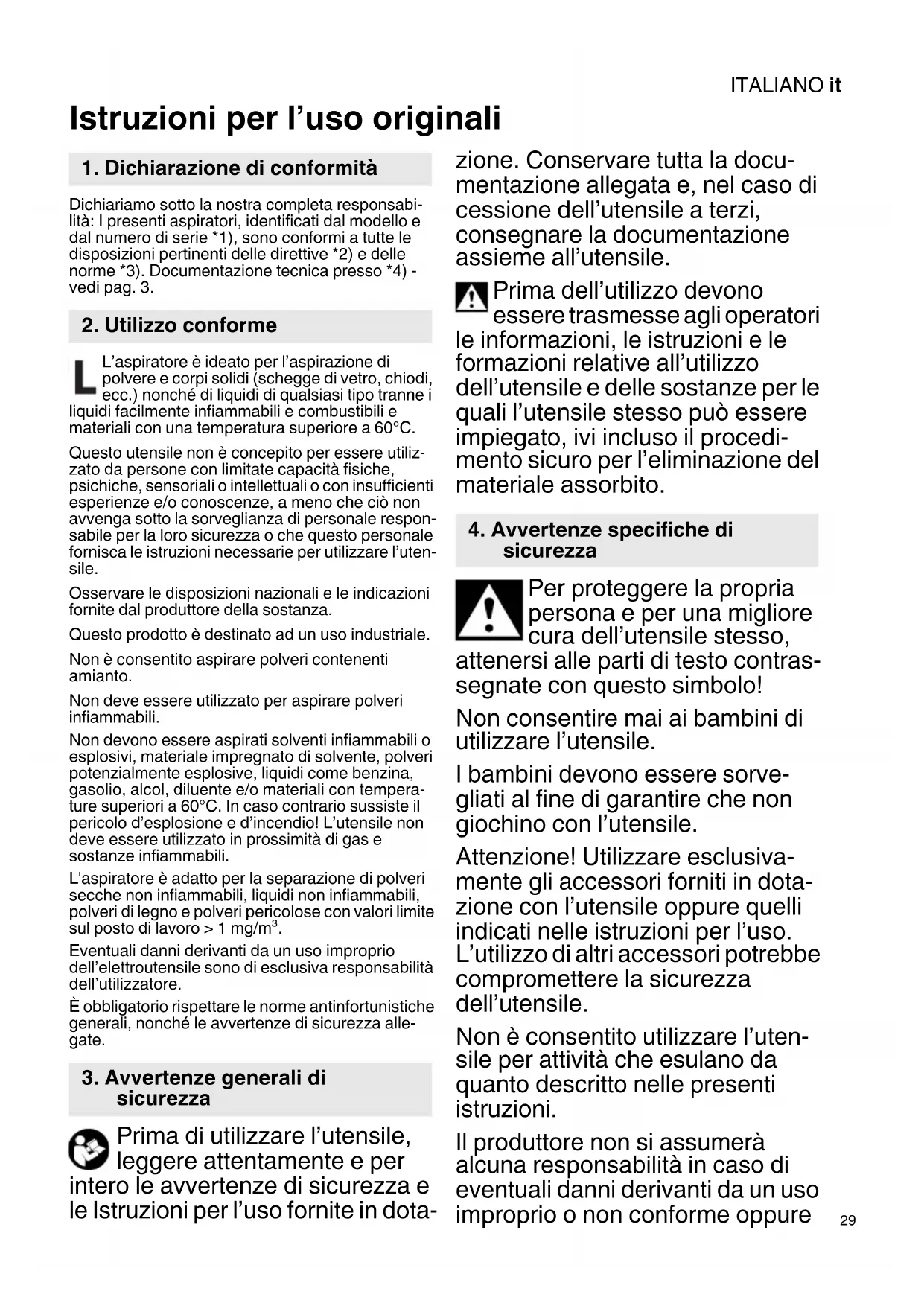

Istruzioni per l'uso originali
1. Dichiarazione di conformità
Dichiariamo sotto la nostra completa responsabilità: I presenti aspiratori, identificati dal modello e dal numero di série 1), sono conformi a tutte le disposizioni pertinenti delle direttive 2) e delle norme 3). Documentazione tecnica presso 4)- vedi pag. 3.
2. Utilizzo conforme
L'aspiratore è ideato per l'aspirazione di polvere e corpi solidi (scheppe di vetro, chiodi, ecc.) nonché di liquidi di qualsiasi tipo tranne i liquidi lavoramente infiammabili e combustibili e materiali con una temperatura superiore a 60^ .
Questo utensile non è concepito per essere utilizzato da persone con limitate disponibilità fisiche, psichiche, sensoriali o intellettuali o con insufficienti esperienze e/o conoscenze, a meno che ciò non avenga sotto la sorvegianza di personale responsabile per la loro sicurezza o che questo personale fornisca le istruzioni necessarie per utilizzato l'utensile.
Osservare le disposizioni nazionali e leindicazioni fornite dal produttore della sostenza.
Questo prodotto è destinato ad un uso industriale.
Non è consentito aspirare polveri contenti amianto.
Non delve essere utilizzato per aspirare polveri infiammabili.
Non devono essere aspirati solventi infiammabili o esplosivi, materiale impregnato di solvente, polveri potenzialmente esplovec, liquidi come benzina, gasolio, alcol, diluente e/o materiali con temperature superiori a 60^ . In caso contrario sussiste il pericolo d'esplosione e d'incendio! L'utensile non deve essere utilizzato in prossimità di gas e sostanze infiammabili.
L'aspiratore è adatto per la separazione di polveri secche non infiammabili, liquidi non infiammabili, polveri di legno e polveri pericolose con valori limite sul posto di lavoro >1mg / m^3
Eventuali danni derivanti da un uso improprio dell'elettroutensile sono di esclusiva responsabilità dell'utilizzatore.
É obligatorio rispetto le norme antinfortunistiche generali, nonché le avventenze di sicurezza allegate.
3. Avvertenze generali di sicurezza
Prima di utilizzato l'utensile, leggere attendamente e per
intero le avventenze di sicurezza e le Istruzioni per l'uso fornite inDOTA
zione. Conservare tutte la documentazione allegata e, nel caso di cessione dell'utensile a terzi, consegnare la documentazione assieme all'utensile.
Prima dell'utilizzo devono essere trasmesseagli operatori le informazioni,le struzioni e le formazioni relative all'utilizzo dell'utensile e delle sostanze per le quali l'utensile stesso cui essere impiegato,ivi incluso il procedimento sicuro per l'eliminazione del materiale assorbito.
4. Avverenze specifiche di sicurezza
Per proteggere la propria persona e per una migliorare cura dell'utensile stesso,
attenersi alle parti di testo contrassegnate con questo symbolo!
Non consentire mai ai bambini diutilizzare l'utensile.
I bambini devono essere sorvegliati al fine di garantire che non giochino con l'utensile.
Attenzione! Utilizzare escludamente gli accessori forniti in dotazione con l'utensile oppure quelli indicate nelle istruzioni per l'uso. L'utilizzo di altri accessori potrebbe prompressere la sicurezza dell'utensile.
Non è consentito utilizzato l'utensile per attività che esulano da quanto descritto nelle presenti istruzioni.
Il produttore non si assume r alcuna responsabilita in caso di eventuali danni derivanti da un uso improprio o non conforme oppure
ITALIANOit
da riparazioni non eseguite a regola d'arte.
Non mettere in funzione gli utensili,
accessori inclusi, se:
- l'utensile presente danni visibili (cricche/rotture),
- la linea di collegamento alla rete risulta difettosa oppure presente formazione di cricche e/o invecchiamento,
- si sospetta che sia presente un difetto non visible (in seguito ad una caduta).
Non indirizzare gli ugelli, il tubo flessibile o il tubo verso persona o animali.
In caso di fuoriuscita di schiuma o acqua spegnere subito l'utensile. Svuotare il contentore e, se necessario, il filtropieghettato.
Non salire né sedersi mai sull'uten-sile.
Posare sempre la linea di allacciamento ed il tubo flessibile in modo tale da escludere rischi di inciamo.
Non tirare la linea di allacciamento sopra spigoli vivi, non piegarla né schiacciaria.
Qualora la linea di allacciamento dell'utensile venisse danneggiata, dovrè essere sostituita con una linea di allacciamento speciale. Vedere capitolo "Riparazione".
Collegare esclusivamente ad una presa con contatto di terra.
Nonutilizzare cavi di prolunga danneggiati.
Non éstrarre né inserire mai la spina con le mani bagnate.
Non esercitar mai trazione dal cavo, pensi solamente alla spina.
La presa nell'utensile deve essere utilizzata esclusivamente per gli scopi prestabiliti nelle istruzioni per l'uso.
Non lasciare l'utensile incustodito. In caso di interruzione prolongata del lavoro scollegare la spina.
L'aspiratore non deve essere utilizzato o custodito all'aperto in condizioni di umidità.
ATTENZIONE - Il presente utensile cui quere assere conservato escludamente in interni.
Acidi, acetone e solventi possono intaccare parti dell'utensile.
Prima di agli manutenzione, della pulizia dell'utensile e delloghi utilizzato scollegare l'utensile ed estrarre la spina.
Dispositivi a getto di vapore e pulitrici ad alla pressione non devono essere utilizzati per la pulizia dell'aspiratore.
Contaggio causato da una pulizia non eseguita per lungo tempo, in particolar modo in caso di utilizzo per lavorazione di generi alimentari: pulire e disinfettare sempre l'utensile immediatamente dopo l'uso.
Non aprire l'utensile all'aperto in caso di pioggia o temporale.
L'utensile non deve essereMESSO in funzione in ambienti soggetti a rischio d'esplosione.
Mantenere l'aspiratore in posizione sicura.
Deve essere presente un sufficiente ricambio d'aria L nel locale,
qualora l'aria di scarico ritorni nel locale stesso. Attenersi alle normative nazionali in materia.
Tenere la presa elettrica asciutta e non esporla all'umidità.
Non collegare alcun cavo di prolunga tra l'aspiratore e l'utensile elettrico.
Quando si utilizza la presa elettrica, impiegare l'aspiratore in ambienti asciutti.
Attenzione! Questo utensile contiene polveri nocive per la salute. Interventi di svuotamento e manutenzione, ivi inclusa l'eliminazione dei recipientti per la raccolta della polvere, devono essere eseguiti solamente da personale tecnico che indossi i previsti dispositivi di protezione.
Avverenza per pericolo generale!
Attenzione! Non utilizzare l'utensilezza aver prima le istruzioni per l'uso!
AVVERTENZA - Il personale di servizio deve essere adeguamenti istruito all'uso di questi aspiratori.
Targhetta di avvertenza per utensili appartenenti alla categoria di polveri L:
L'utensile è idoneo per l'aspirazione di sostanze lievamente nocive per la salute. L'utensile non è idoneo per la riduzione della polvere di legno nell'aria inalata.
Le polveri di materiali come vernici contententi piombo, alcuni tipi di legno, minerali e metalli possono essere nocive per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o patologie delle vie respiratoriè dell'utilizzatore oppure delle persone che si trovano nelle vicinanze.
Determine polveri come polvere di legno di faggio o di quercia sono considerate cancerogene, in particolare in combinazione con additivi per il trattamento del legname (cromato, sostanze preservanti del legno).
5. Panorama generale
Vedi pag. 3.
1 Partes superiore
2 Linea di collegamento alla rete
3 Chiusure a scatto
4 Contenitore
5 Interruttore di attivazione/disattivazione
6 Interruttore di attivazione/disattivazione automatica*
7 Presa per l'eeltroutensile
8 Rotella orientabile
9 Ruota
10 Supporto per tubo *
11 Filtropieghettato
12 Fissaggio a baionetta del filtro pieghettato
13 Sacchetto filtrante in tessuto non tessuto
14 Filtrto protezione motore
15 Sensore dell'acqua (valvola a galleggiante)
- a seconda della dotazione / non compresa nella fornitura
6. Messa in funzione
Prima della messa in funzione, verificare che la tensione e la frequenza di alimentazione elettrica disponibili corrispondano ai dati elettrici riportati sulla targhetta di identificazione.
6.1 Assemblaggio
Innestare gli assi delle rotelle orientabili (8) sono a farli scattare in posizione Fig. A. Innestare le ruote (9) e fissarle con le viti (rondella sotto la testa della vite) Fig. B.
ITALIANOit
Innestare il supporto per tubo (10) come rappresentato in figura, fino a farlo scattare in posizione (solo per ASA 32 L) Fig. C.
6.2 Applicazione del filtro pieghettato
Figg. D + E : Innestare il filtrlo pieghettato (11) sull'alloggiamo fino a farlo scattare e fissarlo ruotando il fissaggio a baionetta (12).
6.3 Montaggio del sacchetto filtrante in tessuto non tessuto
I sacchetti filtranti in tessuto non tessuto (13) non sono adatti per l'aspirazione a umido.
Nei seguenti casi si consiglia l'utilizzo di sacchetti filtranti in tessuto non tessuto:
- Applicazioni in cui si formano piccole quantità di polveri sottili (ad es. prelevigatura e levigatura di rivestimenti di colore e di vernice, aspirazione durante brevi perforazioni di diametro ridotto < 10 mm ecc.).
- Utilizzato di macchine, come ad es. frese verticali, pialatrici, levigatrici piccole ecc.
Spagnere il dispositiivo, scollegare la spina, aprire le chiusure a scatto (3). Rimuovere la parte superiore (1) dal contentatore (4).
Spingere il sacchetto filtrante in tessuto non tessuto, con la relativa flangia, nel supporto del sacchetto filtrante sul bocchettone di aspirazione (all'interno del contentatore) Fig. F.
Introduire il sacchetto filtrante in tessuto non tessuto (13) portandolo a contatto con la parete del contentitore, affinché non venga danneggiato nel riappicare la parte superiore.
7. Utensile
7.1 Attivazione/disattivazione, problema automatico
Agendo sull'interruttore (5), attivare/disattivare l'utensile.
Posizione erruttore I: "ON"
Posizione interrottore 0: "OFF"
Solo per ASA 32 L:
Agendo sull'interruttore (6), insere l'attivazione/ disattivazione automatica.
Se l'interruttore (6) si trova in posizione "A" e l'interruttore (5) in posizione "I", l'aspiratore viene attivato o disattivato da un eletttroutensile collegato alla presa (7).
7.2 Presa (7) (solo per ASA 32 L)
La presa (7) è prevista esclusivamente per il collegamento di un elettrotensile.
L'assorbimento di corrente massimo ammesso (somma dell'aspiratore e dell'elettroutensile collegato) non deve superare il valore I_ (vedere tabella, pagina 2).
Attenzione! L'eeltroutensile delve essere spento al momento dell'insertimento della spina. Con la spina inserita, la presa resta sempre
sotto tensione indipendenteamente dalla posizione dell'interruttore.
Se l'interruttore (5) si trovava in posizione "0" la presacouldo essereutilizzata come cavo di prolunga (ad esempio per le luci).
Se l'interruttore (6) si trova in posizione "A" e l'interruttore (5) in posizione "I", l'aspiratore viene attivato o disattivato da un eletttroutensile collegato alla presa (7).
8. Utilizzo
8.1 Aspirazione a secco
Aspirare solo se il filtrò, il dispositorio e gli accessori sono asciutti. Se gli elementi sono umidi, la polvere cui rimo rinanervi appiccicata e formare incrostazioni.
Utilizzare il sacchetto filtrante in tessuto non tessuto (13) sempre in combinazione con ilhetto pieghettato (11).
8.2 Aspirazione a umido
Non impiegare mai l'utensile perché a priori inserto il filtrlo pieghettato (11). L'utensile vu oessere distrutto. Inoltre, vu entrare dell'acqua.
Aspirare除去 sacchetto filtrante in tessuto non tessuto (13). Ilchio pieghettato (11) è adatto per l'aspirazione a umido.
Prima dell'aspirazione a umido rimuovere il materiale asciutto aspirato. In quello modo si eviteranno un notevole accumulo di sporco ed incrostazioni.
La valvola galleggiante interrompe il processo di aspirazione quando il recipiente è piano. Spagnere il motore e svuotare il filtrà a pieghe (11) all'occurrezza.
Dopo lo spegnimento è possibile che un po' d'acqua rifluisca dal tubo flessibile.
Prima dello svuotamento rimuovere innanzitutto il tubo flessibile d'aspirazione dal liquido.
In caso di successiva aspirazione a secco, intro-durre un filtro pieghettato asciutto. In caso di frequente alternanza tra aspirazione a secco ed a umido si raccomanda di utilizzato un secondo filtrò pieghettato (sostitutivo). Lasciare asciugare il filtrò pieghettato, il contentatore e gli accessori, affinché la polvere non aderisca alle parti umide.
8.3 Trasporto
Lasciare il tubo flessibile sull'utensile, per impedire fuoriuscite accidentali di polvere.
Disporre il tubo di aspirazione attorno all'aspiratore.
Avvolgere la linea di collegamento alla rete (2), come rappresentato in figura, attorno alla parte superiore.
La parte superiore (1) delve essere sicuramente collegata con il contentatore (4) - controllare che le chiusure a scatto (3) siano chiuse.
9. Pulizia
9.1 Avvertenze generali per la pulizia
Pulire il contentitore e gli accessori con acqua. Pulire la parte superiore (1) con un panno umido.
Attenzione! Questo utensile contiene polveri nocive per la salute. Interventi di svuotamento e manutenzione, ivi inclusa l'eliminazione dei recipienti per la raccolta della polvere, devono essere eseguiti solamente da personale tecnico che indossi i previsti dispositivi di protezione.
Svuotamento del contentatore
Utilizzo consentito esclusivamente
con valori limite di esposizione professionale >
1mg / m^3
- Scollegare la spina.
- Aprire le chiusure a scatto (3). Rimuovere la parte superiore (1) dal contentatore (4).
- Svuotare, rovesciandolo, il contentatore.
Smaltimento del sacchetto filtrante in tessuto non tessuto
- Scollegare la spina di alimentazione.
- Indossare la maschera di protezione.
- Aprire le chiusure a scatto (3). Rimuovere la parte superiore (1) dal contentatore (4).
- Estrarre con cautela il sacchetto filtrante in tessuto non tessuto (13). Chiudere la flangia del sacchetto filtering in tessuto non tessuto ribaltando il coperchio.
- Smaltire il materiale aspirato in conformità alle normative di legge vigenti.
Pulizia del filtrlo pieghettato
- Di tanto in tanto, battere sul filtro pieghettato (11) per liberarlo dallo sporco che vi abbiaaderito. In caso di forte imbrattamento, il filtrto si potra pulire con acqua e una spazzola morbida. Successivamente, lasciarlo asciugare con cura.
10. Manutenzione
10.1 Avvertenze generali
Prima di agli manutenzione, spegnere l'utensile ed estrarre la spina.
Pulire l'utensile (vedere capitolo 9.).
Per la manutenzione eseguita dall'utilizzatore l'aspiratore deve essere smontato, pulito e mantenuto nella misura in cui ciò sia possibile,enza perocausare in tal modo un pericolo per il personale addetto alla manutenzione ed altre personne.
Misure preventive
Misure preventive adatte comprehendo la pulizia prima dello smontaggio, attuazione di prevenzione per la ventilazione forzata localmente filtrata alla quale l'aspiratore viene smontato, pulizia della zona di manutenzione e dispositivi di protezione individui adeguati.
Durante l'esecuzione di lavori di manutenzione e riparazione tutti gli oggetti sporchi, che non possono essere puliti in modo soddisfacente, devono essere smaltiti. Questi oggetti devono essere smaltiti in sacchetti non trasparenti in
conformità con le normative di legge vigenti in relazione allo smaltimento rifiuti di quello tipo.
10.2 Riduzione della potenza di aspirazione
In caso di riduzione della potenza di aspirazione mettere in atto i seguenti provvedimenti:
- Svuotare il contentitore o sostituire il sacchetto filtrante in tessuto non tessuto (13).
- Pulire o sostituire il filtrlo pieghettato (11).
10.3 Sostituzione del filtropieghettato (11)
Chiudere immediatamente il filtro pieghettato prelevato (11) in un sacchetto in plastica a tenuta di polvere ed eseguirne lo smaltimento in conformità alle disposizioni vigenti. Introduire un nuovo filtro pieghettato, accertandosi che sua saldamente inserto e che la sua sede sia pulita. Vedere capitolo 6.2.
10.4 Filtrato protezione motore
Controllare regolarmente ilchio protezione motore.
Sostituire il filtrone protezione motore (14), oppure risciacquarlo sotto acqua corrente, asciugarlo e introdurlo nuovamente Fig. G.
10.5 Sensore dell'acqua
Fig. H: Pulire regolarmente il sensore per l'acqua (15) (= valvola a galleggiante) ed esaminarlo per rilevare eventuali segni di danni. La valvola a galleggiante dovrà potersi spostare agevolmente.
10.6 Controllo tecnico
Deve essere eseguito dal produttore, o parlomeno da una persona da lui incaricata, con frequenza almeno annuale, un controllo technique inerente alla polvere, ad esempio il controlo di eventuali danni del filtrlo, l'ermeticità dell'utensile ed il funzionamento del dispositivo di controllo.
11. Eliminazione dei guasti
Riduzione della potenza di aspirazione: attenersi alle avventenze riportate nel capitolo Pulizia.
- Filtro pieghettato (11) imbrattato? - Pulire.
- Sacchetto filtrante in tessuto non tessuto (13) piano? - Sostituire.
- Contenitore (4) piano? - Svuotare.
- Ugelli, tubi o tubi flessibili occlusi ?- Pulire.
L'utensile non entra in funzione:
- Connettore inserto nella presa?
- Rete in assenza di tensione?
Cavo direte ok? - Il sensore dell'accu è disattivato? - Svuotare il contentitore; spegnere e riaccendere.
- Interruttore (6) in posizione "A"? Posizionare l'interuttore (6) su "I". Vedere capitolo 7.1.
L'aspiratore non viene attivato/disattivato da un eletttroutensile, sebbene l'interruttore (6) si trovi in posizione "A". - Collegare l'electrontensile alla presa (7).
ITALIANOit
Non attuare alcun intervento sull'utensile. Rivolgersi ad una officina autorizzata oppure al Servizio Assistenza Clienti Metabo (vedere capitolo 13. Riparazioni)
12. Accessori
Utilizzato escludamente accessori originali Metabo.
Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti Istruzioni per l'uso.
Vedere pagina 4.
A Sacchetto filtrante in tessuto non tessuto 5pz. = 1 set
B Filtropieghettato
C Tubo flessibile di aspirazione
D R a c c o r d o
E Tubi di aspirazione (2 pezzi)
F Elemento intermedio
G Ugello di aspirazione
H Ugello universale
J Spazzola imbottita
K Ugello per fughe
L Ugello in gomma
M Set ugelli da pavimento (con impiego per pavimento ed impiego per l'aspirazione a umido)
N Ugello multiuso
O Set aspirazione elettroutensili
P Riduttore
Il programma completo degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo.
13. Riparazione
Le eventuali riparazioni degli utensili devono essere fatte esclusivamente da elettriciisti specializzati!
Utilizzato esclusivamente ricambi originali Metabo.
In caso di eletttroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi, consultare il site www.metabo.com.
Gli elenchi delle parti di ricambio possono essere scaricati dal site www.metabo.com.
14. Tutela dell'ambiente
Tutelare l'ambiente: nongettare elettroutensili né batterie nei rifiuti domestici. Attenersi alle norme nazionali riguardo alla raccolta differenziata e al riciclaggio di utensili fuori servizio, imballaggi ed accessori.
15. Dati tecnici
Spiegazioni relative ai dati riportati a pagina 2.
Con riserva di modifiche ai fini del miglioramento technologico.
K =Classe polveri. Secondo EN 60335-2-69.
LxLxH = Dimensioni esterne
U = Tensione di rete
F = F r e q u e
I =Assorbimento di corrente
P_1 = Assorbimento di potenza nominale
S_ =Diametro tubo flessibile di aspirazione
S_L =Lunghezza tubo flessibile di aspirazione
p_U1 = Depressione max. (sul tubo flessible)
p_U2 = Depressione max. (sul soffiante)
A = Superficie filtrante
V_I / min1 = Portata d'aria (sul tubo flessibile)
V_1 / 2 = Portata d'aria (sul soffiante)
Dmax1 = Portata max. (sul tubo flessibile)
D_max2 = Portata max. (sul soffiante)
V=Volume contentitore max.
m = Peso (senza cavo di rete)
Livello sonoro classe A tipico:
L_DA = Livello di pressione acustica
L'WA =Livello di potenza sonora
K_DA K_WA = Grado d'incertezza
Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 dB(A).
Indossare protezioni acustiche.
Valori di misura rilevati secondo EN 60704.
Corrente alternata
I dati tecnici riportati sono soggetti a tolleranze (in funzione dei rispetti standardi).
Manual original
Esvaziamo do reservatorio
So admissivel para pos com valores limite no local de travailho >1mg / m^3
P1 =nimellisottoteho
S_ =imuletkun halkaisija
S_L =imuletkun pituus
p_U1 =maks. alipaine (letkussa)
p_U2 =maks. alipaine (puhaltimen kohdalla)
A = s u o d a
Advarsel - generell fare!
