HASZNÁLATI ÚTMUTATÓ ASR 50 M SC METABO

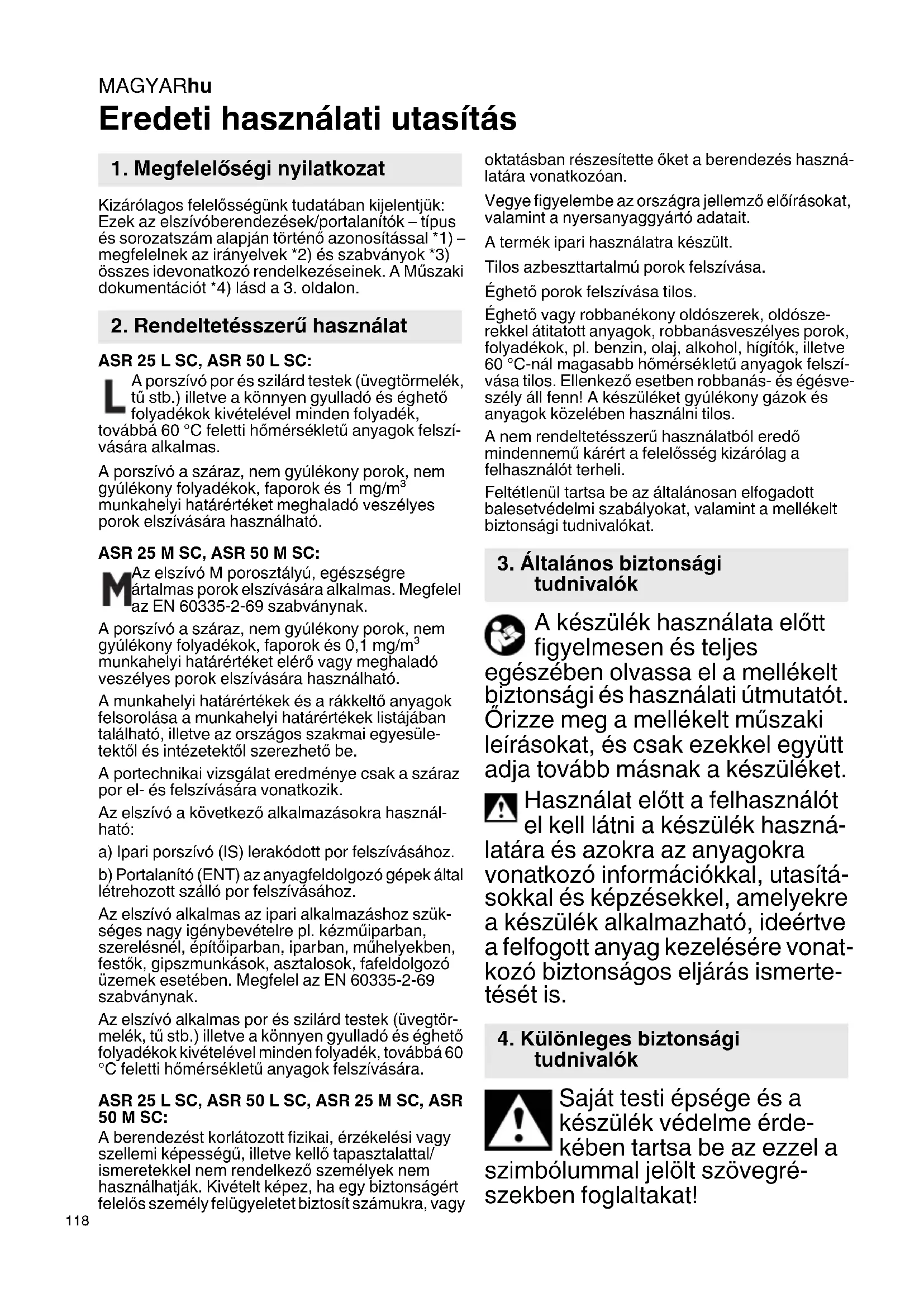

Eredeti használati utasítás Kizárólagos felelősségünk tudatában kijelentjük: Ezek az elszívóberendezések/portalanítók – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) lásd a 3. oldalon. ASR 25 L SC, ASR 50 L SC: A porszívó por és szilárd testek (üvegtörmelék, tű stb.) illetve a könnyen gyulladó és éghető folyadékok kivételével minden folyadék, továbbá 60 °C feletti hőmérsékletű anyagok felszí- vására alkalmas. A porszívó a száraz, nem gyúlékony porok, nem gyúlékony folyadékok, faporok és 1 mg/m³ munkahelyi határértéket meghaladó veszélyes porok elszívására használható. ASR 25 M SC, ASR 50 M SC: Az elszívó M porosztályú, egészségre ártalmas porok elszívására alkalmas. Megfelel az EN 60335-2-69 szabványnak. A porszívó a száraz, nem gyúlékony porok, nem gyúlékony folyadékok, faporok és 0,1 mg/m³ munkahelyi határértéket elérő vagy meghaladó veszélyes porok elszívására használható. A munkahelyi határértékek és a rákkeltő anyagok felsorolása a munkahelyi határértékek listájában található, illetve az országos szakmai egyesüle- tektől és intézetektől szerezhető be. A portechnikai vizsgálat eredménye csak a száraz por el- és felszívására vonatkozik. Az elszívó a következő alkalmazásokra használ- ható: a) Ipari porszívó (IS) lerakódott por felszívásához. b) Portalanító (ENT) az anyagfeldolgozó gépek által létrehozott szálló por felszívásához. Az elszívó alkalmas az ipari alkalmazáshoz szük- séges nagy igénybevételre pl. kézműiparban, szerelésnél, építőiparban, iparban, műhelyekben, festők, gipszmunkások, asztalosok, fafeldolgozó üzemek esetében. Megfelel az EN 60335-2-69 szabványnak. Az elszívó alkalmas por és szilárd testek (üvegtör- melék, tű stb.) illetve a könnyen gyulladó és éghető folyadékok kivételével minden folyadék, továbbá 60 °C feletti hőmérsékletű anyagok felszívására. ASR 25 L SC, ASR 50 L SC, ASR 25 M SC, ASR 50 M SC: A berendezést korlátozott fizikai, érzékelési vagy szellemi képességű , illetve kellő tapasztalattal/ ismeretekkel nem rendelkező személyek nem használhatják. Kivételt képez, ha egy biztonságért felelős személy felügyeletet biztosít számukra, vagy oktatásban részesítette őket a berendezés haszná- latára vonatkozóan. Vegye figyelembe az országra jellemző előírásokat, valamint a nyersanyaggyártó adatait. A termék ipari használatra készült. Tilos azbeszttartalmú porok felszívása. Éghető porok felszívása tilos. Éghető vagy robbanékony oldószerek, oldósze- rekkel átitatott anyagok, robbanásveszélyes porok, folyadékok, pl. benzin, olaj, alkohol, hígítók, illetve 60 °C-nál magasabb hőmérsékletű anyagok felszí- vása tilos. Ellenkező esetben robbanás- és égésve- szély áll fenn! A készüléket gyúlékony gázok és anyagok közelében használni tilos. A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli. Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági tudnivalókat. A készülék használata előtt figyelmesen és teljes egészében olvassa el a mellékelt biztonsági és használati útmutatót. Őrizze meg a mellékelt műszaki leírásokat, és csak ezekkel együtt adja tovább másnak a készüléket. Használat előtt a felhasználót el kell látni a készülék haszná- latára és azokra az anyagokra vonatkozó információkkal, utasítá- sokkal és képzésekkel, amelyekre a készülék alkalmazható, ideértve a felfogott anyag kezelésére vonat- kozó biztonságos eljárás ismerte- tését is. Saját testi épsége és a készülék védelme érde- kében tartsa be az ezzel a szimbólummal jelölt szövegré- szekben foglaltakat!

1. Megfelelőségi nyilatkozat

2. Rendeltetésszerű használat

3. Általános biztonsági

4. Különleges biztonsági

Ne engedje meg, hogy gyerekek használják a készüléket. Mindig figyelni kell arra, hogy a gyerekek ne játszhassanak a készülékkel. Figyelem! Csak a készülékhez mellékelt vagy a használati útmuta- tóban megadott tartozékok hasz- nálhatók. Más tartozékok haszná- lata csökkentheti a biztonságot. Az itt leírtaktól eltérő más munkák végzése tilos. A nem rendeltetésszerű haszná- latból, szakszerűtlen kezelésből vagy javításból eredő esetleges károkért a gyártó nem vállal fele- lősséget. Ha a készülék nincs használatban, akkor a por szándékolatlan kijutá- sának megakadályozására a készüléken kell hagyni a tömlőt. Az ASR 25 M SC, ASR 50 M SC berendezés esetében a por kijutá- sának megakadályozására a szívónyílást (12) záródugóval (11) kell ellátni, a tömlővégeket össze kell dugni. Tilos üzembe helyezni a készüléket és a tartozékokat, ha: -a készüléken felismerhető sérülés (repedés / törés) látható, -hibás a hálózati csatlakozóve- zeték, vagy repedés illetve öregedés jeleit mutatja, -láthatatlan hiba gyanúja áll fenn (leesés után). A fejet, tömlőt vagy csövet embe- rekre és állatokra irányítani tilos. FIGYELMEZTETÉS - Hab vagy víz kilépése esetén azonnal kapcsolja ki a készüléket. Ürítse ki a tartályt és szükség esetén a redős szűrőt. Soha ne másszon fel vagy üljön rá a készülékre. A csatlakozó vezetéket és a tömlőt mindig úgy helyezze el, hogy ne okozzon botlásveszélyt. A csatlakozó vezetéket ne húzza át éles szélek felett, ne törje meg vagy ne csípje be. Ha a készülék csatlakozó vezetéke megsérül, akkor azonnal ki kell cserélni megfelelő csatlakozó vezetékre. Lásd a Javítás c. feje- zetet. Csak védőérintkezővel rendelkező csatlakozóaljzathoz csatlakoztat- ható. Sérült hosszabbító vezeték hasz- nálata tilos. Soha ne dugja be vagy húzza ki a csatlakozódugót nedves kézzel. Csak a csatlakozódugónál és soha ne a vezetéknél fogva húzza ki a készüléket. FIGYELMEZTETÉS - A készü- léken található csatlakozóaljzat csak a használati útmutatóban leírt célra használható. A készüléket felügyelet nélkül hagyni tilos. A munka hosszabb megszakítása esetén húzza ki a hálózati csatlakozódugót. A porszívó nem használható vagy tárolható a szabadban nedves körülmények között. VIGYÁZAT - A gépet csak beltérben szabad tárolni. A savak, az aceton és oldószerek megmarhatják gépet. Karbantartás és a gép tisztí- tása előtt, illetve minden hasz- nálat után kapcsolja ki a készüléketMAGYARhu

és húzza ki a hálózati csatlakozó- dugót. Ne használjon gőzborotvát vagy nagynyomású mosót a porszívó tisztítására. Tartsa mindig szárazon a fedél belsejét. Amennyiben hosszabb időn át nem végzik el a készülék tisztí- tását, különösen élelmiszer-feldol- gozó iparban való használat esetén, fennáll a csíraképződés veszélye: használat után mindig azonnal tisztítsa ki és fertőtlenítse a készüléket. Soha ne nyissa fel a készüléket szabadban esőben. Ne használja a készüléket robba- násveszélyes helyiségben. Ügyeljen rá, hogy a porszívót biztonságos helyre állítsa fel. Ha a távozó levegő a helyiségbe tér vissza, akkor ott legalább L légcseresebességet kell biztosí- tani. Vegye figyelembe az országos előírásokat. Figyelem! A készülék egész- ségkárosító port tartalmaz. Az ürítést és a karbantartást, a porgyűjtő tartály kezelését is bele- értve csak megfelelő védőfelszere- lést viselő szakemberek végez- hetik. Vigyázat, általános veszély! Vigyázat! Ne használja a készüléket a használati utasítás elolvasása nélkül! FIGYELMEZTETÉS - A kezelősze- mélyzetet megfelelő oktatásban kell részesíteni a porszívó haszná- latára és a vele felszívható anya- gokra vonatkozóan. Az ASR 25 M SC, ASR 50 M SC készülékre vonatkozó külön- leges biztonsági tudnivalók: Figyelmeztető tábla M porosztályú gépekhez: Ürítéskor és karbantartáskor vegye figyelembe: A készüléket felnyitás előtt tisztítsa meg. Viseljen porvédő maszkot. Ügyeljen, hogy a műveletben részt nem vevő személyeket ne érje porterhelés. Gondoskodjon helyi szűrésű kényszerszellőztetésről. Utána tisztítsa meg a karbantartási területet is. Ne használja a készüléket teljes értékű szűrőrendszer nélkül. (Szűrőkazetták és PE szűrőtasak, vagy alternatívaként gyapjú szűrőtasak). Az EN 60335 szabvány 1. és 69. része szerinti vizsgálat szerint a víz-levegő keverék felszívására vonatkozó elektromos biztonságra megszabott biztonságtechnikai követelmények teljesülnek. Az ASR 25 L SC, illetve ASR 50 L SC készülékekre vonatkozó különleges bizton- sági tudnivalók: Figyelmeztető tábla L porosztályú gépekhez: A készülék alkalmas enyhén egészségkárosító anyagok felszí-MAGYAR hu

vására. A belélegzésre szolgáló levegő faporszint tartalmának csökkentésére nem alkalmas. Egyes anyagok, mint pl. ólomtartalmú festékek, egyes fafajták, ásványok és fémek pora egészségkárosító lehet. Ezen porok érintése vagy belégzése allergikus reakciókat válthat ki, és/ vagy a felhasználó vagy a közelben tartózkodó személyek légúti megbetegedéseit okozhatja. Bizonyos porok, mint pl. a tölgy vagy a bükk pora rákkeltőnek minősül, különösen a faanyagok kezelésére szolgáló adalékanyagokkal (kromátokkal, fakonzerváló szerekkel) együtt. Lásd a 3. oldalt. 1 Be/Ki/Automatika/SelfClean (SC, öntisztítás) forgókapcsoló 2 Térfogatáram-ellenőrző kijelző 3 Csatlakozóaljzat elektromos szerszámhoz 4 Forgókapcsoló az elszívó tömlő átmérőjének kiválasztásához * 5PE szűrőtasak * 6Gyapjú szűrőtasak * 7 Vezetéktartó 8Felső rész 9Reteszelő zár 10 Alsó rész 11 Szívó nyílás 12 Záródugó (csak az ASR 25 M SC, ASR 50 M SC esetén) * 13 Reteszelő gomb 14 Retesz (a fedél nyitásához szűrőkazetta-csere esetén) 15 Motorvédő szűrő 16 Szűrőkazetta (IFA C szerinti)

• felszereltségtől függő / nem része a szállítási terje- delemnek Az üzembe helyezés előtt ellenőrizze, hogy a típustáblán megadott hálózati feszültség és frekvencia megfelel-e a használt hálózat adatainak.

6.1 A záródugó rögzítése (csak az

ASR 50 M SC esetén) Akassza be a záródugó (12) láncát a szívónyílás (11) furatába.

6.2 Kerekek felszerelése (ha szükséges)

A vezetõgörgõk tengelyeit tolja be kattanásig a tartály fenekén található lyukakba. A nagy kerekeket az ábrának megfelelõen szerelje fel:

6.3 A gyapjú szűrőzacskó behelyezése

Javasoljuk fátyolszövet szűrőzsákok használatát a következőknél: - Az olyan alkalmazások esetén, ahol kis mennyiségű finom por keletkezik (pl. festék- és lakkbevonatok fel és lecsiszolásakor, rövid, < 10 mm-es átmérőjű fúró munkálatok leszívásakor, stb.). - Olyan gépek, mint pl. felsőmarók, gyalugépek, kis csiszológépek, stb. alkalmazásakor. Egy fátyolszövet szűrőzsák használatakor a szűrőtisztítás nem működik. Kapcsolja ki a készüléket, húzza ki a hálózati csat- lakozódugót, nyissa ki a reteszelő zárakat (9). Vegye le a felső részt (8) a tartályról (10). ASR 50 M SC: Állítsa a szívónyílás belse- jében levő piros elfor- dítható reteszt a „háromszög” jellel felfelé. (Az elfordí- táshoz nyomja kissé a szívótömlő irányába, elfor- dítás után húzza ismét vissza). Illessze az új pamut szűrőtasakot a peremre, csúsz- tassa először alul a szívócsonk fölé, majd felül a reteszelő bütyök fölé. Helyezze vissza a felső részt a tartályra és zárja a reteszelő zárakat. Forgassa el a piros elfor- gatható toló gombot (a szívónyílás belsejében) ütközésig: a „CLOSE“ felirat felfelé néz a ▲ jelzés felé. Illessze a vlies szűrőtasakot a peremhez és nyílásánál fogva vezesse át először a szívónyílás alsó részén levő reteszelő orr felett, majd tolja fel ütközésig a szívónyílásra. Helyezze vissza a felső részt a tartályra és zárja a reteszelő zárakat.

6.4 A PE szűrőtasak behelyezése (csak az

ASR 50 M SC esetén) A PE szűrőtasakok (5) nedves és száraz szívásra alkalmasak.

Javasoljuk PE hulladékzsák használatát a következőknél: - Az olyan alkalmazásoknál, ahol nagyobb mennyiségű finom por keletkezik (pl. vakolt felületek lemarásakor, esztrich felületek fel- és lecsiszolásakor, stb.). - Az olyan gépek használata esetén, mint pl.: felújító marók, felújító csiszolók, gipszkartoncsiszolók, falhoronymarók, stb. Egy PE hulladékzsák alkalmazásakor a szűrőtisztítást a megfelelő anyagoknál (lásd a javaslatot) be kell kapcsolni (AR / IR funkció). Kapcsolja ki a készüléket, húzza ki a hálózati csat- lakozódugót, nyissa ki a reteszelő zárakat (9). Vegye le a felső részt (8) a tartályról (10). Állítsa a szívónyílás belsejében levő piros elfordítható reteszt a „kör” jellel felfelé. (Az elfordításhoz nyomja kissé a szívótömlő irányába, elfordítás után húzza ismét vissza). Forgassa el a piros elfor- gatható toló gombot (a szívónyílás belsejében) ütközésig: az „OPEN“ felirat felfelé néz a ▲ jelzés felé. Illessze a PE szűrőtasakot (5) a peremhez és nyílá- sánál fogva vezesse át először a szívónyílás alsó részén levő reteszelő orr felett, majd tolja fel ütkö- zésig a szívónyílásra. Egyenletesen húzza szét a PE szűrőtasakot (5) a tartály alján. Helyezze a szűrőtasak széleit a tartály széle fölé úgy, hogy a tasakot a felhelyezett felső rész (8) körkörösen rögzítse.

7.1 Be-/kikapcsolás, automatika,

rázószerkezet Válassza ki az üzemmódot a kapcsolóval (1): 0=porszívó kikapcsolva I =porszívó bekapcsolva (manuális üzemmód) A=Be-/kikapcsoló automatika: A porszívó be-, ill. kikapcsolása a csatlakozó- aljzathoz (3) csatlakoztatott elektromos szer- számmal történik. R A= Be-/kikapcsoló automatika és rázóautomatika

• A kapcsolót (1) R A állásba fordítva bekap- csol az elektromágneses rázószerkezet. Ez lerázza a port a szűrőről. Kb. 10 másodperc után a rázószerkezet automatikusan kikap- csol.

• A kapcsoló R A állásában a porszívó be-, ill. kikapcsolása a csatlakozóaljzathoz (3) csat- lakoztatott elektromos szerszámmal történik.

• A kapcsoló R A állásában az elektronika munkavégzés közben ellenőrzi a levegőá- ramlást. Ha ennek mértéke szűr őszen- nyezés következtében kicsi, akkor világítani kezd a „Filtercontrol” (Szűrőellenőrzés) lámpa (2). A csatlakoztatott elektromos szer- szám következő munkaszünetében kb. 10 másodpercre automatikusan bekapcsol a rázószerkezet elektronikája. ASR 25 M SC, ASR 50 M SC:

• Ha a levegő átlagsebessége a 35 mm átmé- rőjű tömlőrendszerben 20 m/s alatti, akkor villog a térfogatáram-ellenőrző kijelző (2), ami arra hívja fel a figyelmet, hogy ki kell üríteni a gyapjú szűrőtasak, ill. működésbe kell hozni a rázószerkezetet.

7.2 Csatlakozóaljzat (3)

A csatlakozóaljzatot (3) csak elektromos kézi- szerszám csatlakoztatására tervezték. A maximálisan megengedett áramfelvétel (a porszívó és a csatlakoztatott készülék esetében) összességében az I max értékét (lásd táblázat, 2. oldal) nem haladhatja meg. Figyelem! Az elektromos szerszámnak a csat- lakoztatáskor kikapcsolt állapotban kell lennie. A csatlakozóaljzat a hálózati csatlakozó bedugott állapotában a kapcsoló állásától függetlenül mindig feszültség alatt van. Ha a kapcsoló (1) „0“ álláson áll, akkor a csatlako- zóaljzat hosszabbító vezetékként használható (pl. lámpákhoz). A kapcsoló (1) „RA” állásában a porszívót a csatla- kozóaljzathoz (3) csatlakoztatott elektromos szer- szám kapcsolja be, ill. ki.

7.3 Térfogatáram ellenőrző kijelző

Tele tartály vagy a szívótömlő eltömődése esetén világít a térfogatáram ellenőrző kijelző (2). Az ASR 25 M SC, ASR 50 M SC készülék esetében hangjelzés is hallható.

7.4 Forgókapcsoló a szívótömlő átmérőjének

beállításához (csak ASR 25 M SC, ASR 50

SC esetén) Állítsa be a forgókapcsolón (4) a csatlakoztatott szívótömlő átmérőjét. A kapcsoló (1) „RA” , „A“ vagy „I” állásában felügyelet alá kerül a térfogatáram. Egy bizonyos térfogatáram-érték el nem érése esetén a szűrőkazettákat a munkavégzés szüneteiben RA irányban lerázzák. Ha az érték ennek ellenére még mindig a határ alatt marad, akkor világítani kezd a térfogatáram-ellenőrző kijelző,

„RA” kapcsolóállás mellett kiegészítő hangjelzés is hallható. Ezek arra hívják fel a figyelmet, hogy ki kell üríteni a tartályt, ill. ki kell cserélni a pamut (6) vagy PE szűrőtasakot (5)

Ø 35 mm => 70 m³/h Ø 27 mm => 41 m³/h Ø 19 mm => 20 m³/h Tudnivaló: 19 mm vagy kisebb szívótömlő-átmérő és kedvezőtlen áramlási feltételek mellett bizonyos körülmények között előfordulhat, hogy villog a térfo- gatáram ellenőrző kijelző (2) és megszólal a figyel- meztető hang, pedig a pamut szűrőtasakot még

nem kell kiüríteni. Ilyen esetben fektesse le egye- nesen és tisztítsa ki a tömlőt. Tudnivaló: Amennyiben a porforrás miatt ( pl. a porforrás szívócsatornájának átmérője kisebb, mint a szívótömlő átmérője) a forgó kapcsolót (4) kisebb értékre kell állítani, nem biztosított a megfelelő portovábbítás a szívótömlőben. Tisztítás céljából minden munkafolyamat után le kell venni a szívó- tömlőt a porforrásról.

A szívást csak száraz szűrővel, készülékkel és tartozékokkal végezze. Nedves állapotban a por megtapadhat és megkérgesedhet. A pamut (6) vagy PE szűrőtasakot (5) mindig szűrő- kazettával (16) együtt használja.

A készüléket tilos behelyezett szűrőkazetták (16) nélkül üzemeltetni. A készülék megrongá- lódhat. Ezenfelül vízkilépés is lehetséges. Pamut (6) vagy PE szűrőtasak (5) használható. A szűrőkazetták (16) nedves szívásra alkalmasak. Nedves szívás előtt a száraz szívott anyagot el kell távolítani. Ez kiküszöböli az erős szennyeződést és a kérgesedést. A beépített vízérzékelő tele tartálynál kikapcsolja a motort. Ürítse ki a készüléket. Ha a készüléket nem kapcsolják ki, az újraindítás elleni védelem hatásos marad. A készülék csak kikapcsolás és újrabekap- csolás után válik ismét üzemkésszé. Kikapcsolás után némi víz folyhat vissza a tömlőből. A kiürítés előtt először vegye ki a szívótömlőt a folyadékból. Ha száraz szívás következik, akkor helyezzen be száraz szűrőt. A száraz és nedves szívás gyakori váltásakor egy második (csere-) szűrő használatát javasoljuk. A szűrőt, a tartályt és a tartozékokat szárítsa meg, hogy a por ne rakódhasson le a nedves részekre.

8.3 Az ASR 25 M SC, ASR 50 M SC készü-

lékre vonatkozó tudnivalók Alkalmazás ipari porszívóként (IS): Állítsa a kapcsolót (1) „I” állásba. Állítsa be a forgókapcsolón (4) a csatlakoztatott szívótömlő átmérőjét. A térfogatáram-érték alatt világít a térfogatáram elle- nőrző kijelző, ami arra hívja fel a figyelmet, hogy ki kell üríteni a tartályt, ill. ki kell cserélni a pamut (6) vagy PE szűrőtasakot (5)

Alkalmazás portalanítóként (ENT): A portalanító csak egyetlen porforrással kapcsol- ható össze. Állítsa a kapcsolót (1) „RA” állásba. Állítsa be a forgókapcsolón (4) a csatlakoztatott szívótömlő átmérőjét. A részletes információkat a 7.4. fejezet tartalmazza. Csatlakoztassa a kikapcsolt elektromos szer- számot a csatlakozóaljzathoz (3). Lásd a 7.2 feje- zetet.

Az ASR 25 L SC / ASR 50 L SC esetében a por szándékolatlan kijutásának megakadályozására a készüléken kell hagyni a tömlőt. Az ASR 25 M SC, ASR 50 M SC berendezés esetében a por kijutásának megakadályozására a szívónyílást (11) záródugóval (12) kell ellátni, a tömlővégeket össze kell dugni. Helyezze a szívótömlőt a porszívó köré. Tegye a tartozékokat alkalmas műanyag tasakba és zárja le a tasakot. Akassza fel a hálózati csatlakozó vezetéket a kábel- tartóra (7). A felső résznek (8) biztonságosan kell csatlakoznia a tartályhoz (10) - ellenőrizze a reteszelő zárak (9) zárt állapotát.

9.1 Általános tisztítási tudnivalók

A tartályt és a tartozékokat vízzel tisztítsa. A felső részt (8) nedves ruhával törölje le. Figyelem! A készülék egészségkárosító port tartalmaz. Az ürítést és a karbantartást, a porgyűjtő tartály kezelését is beleértve csak megfelelő védő- felszerelést viselő szakemberek végezhetik. A tartály kiürítése Csak > 1 mg/m

munkahelyi határértékkel rendelkező porok esetében megengedett. - Húzza ki a hálózati csatlakozódugót. - ASR 50 L SC, ASR 50 M SC: távolítsa el a szívó- tömlőt, zárja el a szívónyílást (11) záródugókkal (12). - Nyissa a reteszelő zárakat (9). Vegye le a felső részt (8) a tartályról (10). A pamut szűrőtasakok ártalmatlanítása - Húzza ki a hálózati csatlakozódugót. - Vegyen fel szájvédőt. - ASR 50 L SC, ASR 50 M SC: távolítsa el a szívó- tömlőt (11), zárja el a szívónyílást záródugókkal (12). - Nyissa a reteszelő zárakat (9). Vegye le a felső részt (8) a tartályról (10). - Húzza ki óvatosan hátrafelé a pamut (6) szűrőta- sakot a szívónyílástól (11) elfele. A fedelet átbil- lentve zárja a pamut szűrőtasak peremét. - Ártalmatlanítsa a felszívott anyagot a törvényes előírásoknak megfelelően. A PE szűrőtasak ártalmatlanítása - Dugja be a csatlakozódugót. - Kapcsolja be a porszívót és rázassa le a szűrőt: állítsa a kapcsolót (1) „RA” állásba. - Kapcsolja ki a porszívót: állítsa a kapcsolót (1) „0“ állásba. - Vegyen fel szájvédőt. - ASR 50 L SC, ASR 50 M SC: távolítsa el a szívó- tömlőt, zárja el a szívónyílást (11) záródugókkal (12).

9. TisztításMAGYARhu

- Nyissa a reteszelő zárakat (9). Vegye le a felső részt (8) a tartályról (10). A felső rész lehelyezése előtt állítsa a kapcsolót (1) „I“ állásba az esetleg lehulló por felszívásához. - Húzza le óvatosan hátra a PE szűrőtasakot (5) a szívónyílástól (11) elfele. A fedelet átbillentve zárja a PE szűrőtasak peremét. - Ártalmatlanítsa a felszívott anyagot a törvényes előírásoknak megfelelően.

9.2 Az ASR 25 M SC, ASR 50 M SC készü-

lékre vonatkozó különleges tisztítási tud- nivalók Az M osztályú készülékek esetében a gép külsejét porszívóval kell megtisztítani, majd tisztára kell törölni, vagy a veszélyes területről való kihozatal előtt tömí- tőanyaggal kell kezelni. A veszélyes területről kihozott minden géprészt szennyezettnek kell tekinteni és alkalmas módon meg kell akadályozni a por szétterje- dését. A karbantartási és javítási munkáknál az összes nem kielégítően megtisztított szennyezett tárgyat ártal- matlanítani kell. Az ilyen tárgyakat nem áteresztő tasa- kokban az ilyen hulladék ártalmatlanítására vonatkozó előírásoknak megfelelően kell ártalmatlanítani.

10.1 Általános tudnivalók

Minden karbantartás előtt kapcsolja ki a készüléket és húzza ki a hálózati csatlakozó- dugót. Tisztítsa meg a készüléket (lásd 9.. fejezet). A felhasználó által végzett karbantartáskor szét kell szerelni a porszívót, meg kell tisztítani és el kell végezni a karbantartást, amennyire az a karban- tartó személyzet és mások veszélyeztetése nélkül lehetséges. Elővigyázatossági intézkedések Az alkalmas elővigyázatossági intézkedések a szétszerelés előtti tisztítást, a porszívó szétszerelé- séhez helyi szűrt kényszerszellőzés biztosítását, a karbantartási terület tisztítását és az alkalmas személyi védőfelszerelést jelentik.

10.2 A szívóteljesítmény gyengülése

A szívóteljesítmény gyengülése esetén végezze el a következőket:

1. Az elektromágneses rázószerkezet bekapcsolá-

sával (állítsa a kapcsolót (1) „RA” állásba) tisz- títsa le a szűrőkazettákat.

2. Ürítse ki a tartályt vagy cserélje ki a pamut (6) ill.

PE (5) szűrőtasakot.

3. Cserélje ki a szűrőkazettát (16), ill. folyóvízzel

mossa ki, szárítsa meg és helyezze vissza.

10.3 A szűrőkazetták (16) cseréje

A szűrőcsere előtt még egyszer rázassa le a szűrő- kazettákat (16) az elektromágneses rázóberen- dezés bekapcsolásával (állítsa a kapcsolót (1) „RA” állásba). Pénzérmével vagy más hasonló tárggyal fordítsa el a reteszelőfejet (13) a reteszen (14) 90°-kal az óramutató járásával ellentétes irányba és nyomja hátra a reteszt (14). Hajtsa fel a fedelet és vegye ki felfelé a szűrőkazettákat (16). A kivett szűrőkazet- tákat tegye azonnal porzáró műanyag tasakba és ártalmatlanítsa előírás szerint. Helyezze be az új szűr őkazettákat, ügyeljen a szűrők megfelelő elhe- lyezkedésére.

10.4 Motorvédő szűrő

Rendszeresen ellenőrizze a motorvédő szűrőt. A motorvédő szűrő (15) szennyezettsége a szűrőka- zetták (16) hibájára utal: - Cserélje ki a szűrőkazettákat (16). - Cserélje ki a motorvédő szűrőt (15), ill. folyóvízzel mossa ki, szárítsa meg és helyezze vissza.

FIGYELEM - Rendszeresen elle- nőrizze a vízérzékelőt, figyeljen a sérülések jeleire.

10.6 Műszaki felülvizsgálat

Legalább évente a gyártónak vagy kioktatott személynek portechnikai ellenőrzést kell végeznie pl. a szűrő sérülése, a készülék tömítettsége és a vezérlőberendezés működése szempontjából. A felhasználó által végzett karbantartáskor szét kell szerelni a porszívót, meg kell tisztítani és el kell végezni a karbantartást, amennyire az a karban- tartó személyzet és mások veszélyeztetése nélkül lehetséges. Elővigyázatossági intézkedések A megfelelő elővigyázatossági intézkedések a szét- szerelés előtti tisztítást, a porszívó szétszerelé- séhez helyi szűrt kényszerszellőzés biztosítását, a karbantartási terület tisztítását és az alkalmas személyi védőfelszerelést jelentik. A karbantartási és javítási munkáknál az összes nem kielégítően megtisztított szennyezett tárgyat ártalmatla- nítani kell. Az ilyen tárgyakat nem áteresztő tasakokban, az ilyen hulladék ártalmatlanítására vonatkozó előírá- soknak megfelelően kell ártalmatlanítani. Ha világít a térfogatáram-ellenőrző kijelző (2) vagy megszólal a hangjelzés (csak az ASR 25 M SC, ASR 50 M SC esetében), az arra utal, hogy ki kell üríteni a pamut szűrőtasakot. A szívóteljesítmény gyengülése: Az erre vonatkozó tudnivalók a Tisztítás c. feje- zetben találhatók.

• Elszennyeződtek a szűrőkazetták (16)? - Tisz- títsa ki.

• Megtelt a pamut (6) szűrőtasak? - Cserélje ki.

• Megtelt a PE szűrőtasak (5)? - Cserélje ki.

• Megtelt a tartály (10)? - Ürítse ki.

• Eltömődött a motorvédő szűrő (15)? - Lásd a 10. fejezetet.

• Eltömődött a fej, valamelyik cső vagy tömlő?- Tisztítsa ki.

11. HibaelhárításMAGYAR hu

A készülék nem indul:

• Be van dugva a csatlakozódugó az aljzatba?

• Van feszültség a hálózatban?

• Rendben van a hálózati vezeték?

• Megfelelően zárt a készülék fedele?

• Nem kapcsolt ki a vízérzékelő? - Ürítse ki a tartályt; kapcsolja ki majd ismét be a készüléket.

• A kapcsoló (1) „RA” / „A” állásban van? - Állítsa „I” állásba. Lásd a 7.1. fejezetet.

• Az elektromos szerszám nem kapcsolja be a porszívót, pedig a kapcsoló (1) „RA” / „A” állásban van. - Csatlakoztassa az elektromos szerszámot a csatlakozóaljzathoz (3). Por van a tartályban behelyezett pamut szűrő- tasak ellenére:

• Nem megfelelő a forgókapcsoló pozíciója. Lásd a

A PE szűrőtasak rászívódik a szűrőkazettákra (16):

• Nem megfelelő a forgókapcsoló pozíciója. Lásd a

A készülék belsejében ne végezzen semmilyen beavatkozást. Forduljon meghatalmazott műhelyhez vagy a Metabo ügyfélszolgálatához (lásd a 13.., Javítás c. feje- zetet)

Csak eredeti Metabo tartozékokat használjon. Ha valamilyen tartozékra van szüksége, forduljon a kereskedőjéhez. Lásd a 4. oldalt. 17 Pamut szűrőtasak - M 5 db = 1 készlet 18 PE szűrőtasak - M 5 db = 1 készlet 19 Szűrőkazetta - M, cellulóz anyagú 2 db = 1 készlet 20 Szűrőkazetta - M, poliészter anyagú 2 db = 1 készlet 21 Motorvédő szűrő (1 db) 2 db-ot kell rendelni. 22 Kábelbilincsek (10 db) 23 Szívótömlő 24 Bajonett csatlakozó idom 25 Szívócsövek (2 db) 26 Toldó idom 27 Szívófej 28 Padlófej (fém kivitel) 29 Univerzális fej 30 Univerzális kefe 31 Párnakefe 32 Fugafej 33 Gumifej 34 Padlófejkészlet (padlóbetéttel és nedves szíváshoz való betéttel) 35 Többfunkciós fej 36 Szívótömlő 37 Szívótömlő (antisztatikus) 38 35/58 mm-es átmérőjű átvezető idom A készülékeket csak elektromos szakember javít- hatja! Csak eredeti Metabo pótalkatrészeket szabad használni. A javításra szoruló Metabo elektromos kéziszerszá- mokkal forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com oldalon találja. A pótalkatrészek listája letölthető a www.metabo.com oldalról. A Metabo szerszámok csomagolása 100%-ban újrahasznosítható anyagokból készül. A leselejtezett készülékek és azok tartozékai sok értékes nyersanyagot és műanyagot tartalmaznak, amelyek szintén újrahasznosíthatók. Ezt a használati útmutatót klórmentesen fehérített papírra nyomtattuk. Csak EU-tagországok esetében: a készü- léket soha ne dobja a háztartási hulladék közé! Az elektromos és elektronikus beren- dezések hulladékairól szóló 2012/19/EU irányelv és annak nemzeti jogba való átvétele értelmében a használt készülékeket szelektíven kell gyűjteni, és lehetővé kell tenni azok környezetkímélő újrahasz- nosítását. Az adatok értelmezését lásd a 2. oldalon. A változtatás jogát a műszaki fejlesztés érdekében fenntartjuk. K =porosztály. Megfelel az EN 60335-2-69 szabványnak. A=külső méretek U =hálózati feszültség F =hálózati frekvencia A =áramfelvétel N =hálózati teljesítmény

=névleges felvett teljesítmény

=max. vákuum (a tömlőben)

=max. vákuum (a kompresszorban)

l/s1 =max. térfogatáram (a tömlőben)

l/s2 =max. térfogatáram (a kompresszorban)

max1 =max. átáramlási mennyiség (a tömlőben)

max2 =max. átáramlási mennyiség (a kompres- szorban) V =max. tartálytérfogat m =súly (elektromos csatlakozókábel nélkül) Jellemző A-osztályú zajszint (IEC 60335-2-69):

=hangteljesítményszint Munka közben a zajszint meghaladhatja a 80 dB(A) értéket. Viseljen hallásvédő eszközt! A mérési eredményeket az EN 60704 szabvány szerint határoztuk meg.

14. Környezetvédelem

15. Műszaki adatokMAGYARhu

~ Váltóáram A fenti adatok (a mindenkor érvényben levő szab- ványoknak megfelelően) tűréssel rendelkeznek.РУССКИЙ ru
