ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ASR 50 M SC METABO

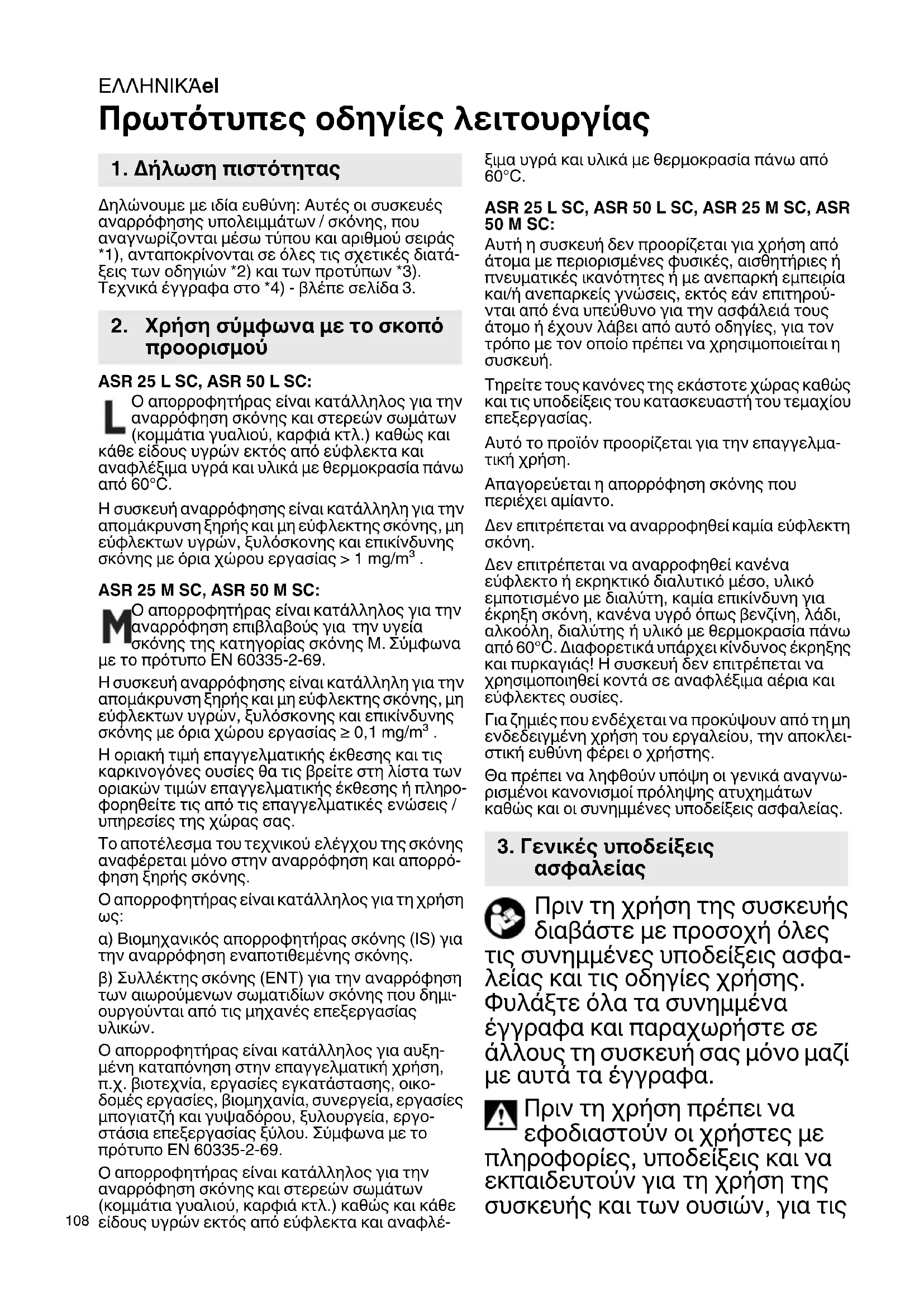

Πρωτότυπες οδηγίες λειτουργίας Δηλώνουμε με ιδία ευθύνη: Αυτές οι συσκευές αναρρόφησης υπολειμμάτων / σκόνης, που αναγνωρίζονται μέσω τύπου και αριθμού σειράς *1), ανταποκρίνονται σε όλες τις σχετικές διατά- ξεις των οδηγιών *2) και των προτύπων *3). Τεχνικά έγγραφα στο *4) - βλέπε σελίδα 3. ASR 25 L SC, ASR 50 L SC: Ο απορροφητήρας είναι κατάλληλος για την αναρρόφηση σκόνης και στερεών σωμάτων (κομμάτια γυαλιού, καρφιά κτλ.)

κάθε είδους υγρών εκτός από εύφλεκτα και αναφλέξιμα υγρά και υλικά με θερμοκρασία πάνω από 60°C. Η συσκευή αναρρόφησης είναι κατάλληλη για την απομάκρυνση ξηρής και μη εύφλεκτης σκόνης, μη εύφλεκτων υγρών, ξυλόσκονης και επικίνδυνης σκόνης με όρια χώρου εργασίας > 1 mg/m³ . ASR 25 M SC, ASR 50 M SC: Ο απορροφητήρας είναι κατάλληλος για την αναρρόφηση επιβλαβούς για

σκόνης της κατηγορίας σκόνης M. Σύμφωνα με το πρότυπο EN 60335-2-69. Η συσκευή αναρρόφησης είναι κατάλληλη για την απομάκρυνση ξηρής και μη εύφλεκτης σκόνης, μη εύφλεκτων υγρών, ξυλόσκονης και επικίνδυνης σκόνης με όρια χώρου εργασίας ≥ 0,1 mg/m³ . Η οριακή τιμή επαγγελματικής έκθεσης και τις καρκινογόνες ουσίες θα τις βρείτε στη λίστα των

τιμών επαγγελματικής έκθεσης ή πληρο- φορηθείτε τις από τις επαγγελματικές ενώσεις / υπηρεσίες της χώρας σας. Το αποτέλεσμα του τεχνικού ελέγχου της σκόνης αναφέρεται μόνο στην αναρρόφηση και απορρό- φηση ξηρής σκόνης. Ο απορροφητήρας είναι κατάλληλος για τη χρήση

α) Βιομηχανικός απορροφητήρας σκόνης (IS) για την αναρρόφηση εναποτιθεμένης σκόνης. β) Συλλέκτης σκόνης (ENT) για την αναρρόφηση των αιωρούμενων σωματιδίων σκόνης που δημι- ουργούνται από τις μηχανές επεξεργασίας

Ο απορροφητήρας είναι κατάλληλος για αυξη- μένη καταπόνηση στην επαγγελματική χρήση, π.χ. βιοτεχνία, εργασίες εγκατάστασης, οικο- δομές εργασίες, βιομηχανία, συνεργεία, εργασίες μπογιατζή και γυψαδόρου, ξυλουργεία, εργο- στάσια επεξεργασίας ξύλου. Σύμφωνα με το πρότυπο EN 60335-2-69.

απορροφητήρας είναι κατάλληλος για την αναρρόφηση σκόνης και στερεών σωμάτων (κομμάτια γυαλιού, καρφιά κτλ.) καθώς και κάθε είδους υγρών εκτός από εύφλεκτα και αναφλέ- ξιμα υγρά και υλικά με θερμοκρασία πάνω από 60°C. ASR 25 L SC, ASR 50 L SC, ASR 25 M SC, ASR 50 M SC: Αυτή η συσκευή δεν προορίζεται για χρήση από άτομα με περιορισμένες φυσικές, αισθητήριες ή πνευματικές ικανότητες ή με ανεπαρκή εμπειρία και/ή ανεπαρκείς γνώσεις, εκτός εάν επιτηρού- νται από ένα υπεύθυνο για την ασφάλειά τους άτομο ή έχουν λάβει από αυτό οδηγίες, για τον τρόπο με τον οποίο πρέπει να χρησιμοποιείται η

Τηρείτε τους κανόνες της εκάστοτε χώρας καθώς και τις υποδείξεις του κατασκευαστή του τεμαχίου επεξεργασίας. Αυτό το προϊόν προορίζεται για την επαγγελμα- τική χρήση. Απαγορεύεται η απορρόφηση σκόνης που περιέχει αμίαντο. Δεν επιτρέπεται να αναρροφηθεί καμία εύφλεκτη

Δεν επιτρέπεται να αναρροφηθεί κανένα εύφλεκτο ή εκρηκτικό διαλυτικό μέσο, υλικό εμποτισμένο με διαλύτη, καμία επικίνδυνη για έκρηξη σκόνη, κανένα υγρό όπως βενζίνη, λάδι, αλκοόλη, διαλύτης ή υλικό με θερμοκρασία πάνω από 60°C. Διαφορετικά υπάρχει κίνδυνος έκρηξης και πυρκαγιάς! Η συσκευή δεν επιτρέπεται να χρησιμοποιηθεί κοντά σε αναφλέξιμα αέρια και εύφλεκτες ουσίες. Για ζημιές που ενδέχεται να προκύψουν από τη μη ενδεδειγμένη χρήση του εργαλείου, την αποκλει- στική ευθύνη φέρει ο χρήστης. Θα πρέπει να ληφθούν υπόψη οι γενικά αναγνω- ρισμένοι κανονισμοί πρόληψης ατυχημάτων καθώς και οι συνημμένες υποδείξεις ασφαλείας. Πριν τη χρήση της συσκευής διαβάστε με προσοχή όλες τις συνημμένες υποδείξεις ασφα- λείας και τις οδηγίες χρήσης. Φυλάξτε όλα τα συνημμένα έγγραφα και παραχωρήστε σε άλλους τη συσκευή σας μόνο μαζί με αυτά τα έγγραφα. Πριν τη χρήση πρέπει να εφοδιαστούν οι χρήστες με πληροφορίες, υποδείξεις και να εκπαιδευτούν για τη χρήση της συσκευής και των ουσιών, για τις

1. Δήλωση πιστότητας

2. Χρήση σύμφωνα με το σκοπό

3. Γενικές υποδείξεις

ασφαλείαςΕΛΛΗΝΙΚΆ el

οποίες πρέπει να χρησιμοποιηθεί η συσκευή, συμπεριλαμβανο- μένης της ασφαλούς διαδικασίας της απόσυρσης του συλλεγό- μενου υλικού. Προσέξτε για τη δική σας προστασία καθώς και για την προστασία της συσκευής σας εκείνα τα σημεία του κειμένου, που χαρακτηρίζο- νται με αυτό το σύμβολο! Μην επιτρέψετε ποτέ τη χρήση της συσκευής σε

Τα παιδιά πρέπει να επιβλέπο- νται, για να εξασφαλίζεται, ότι δεν παίζουν με τη συσκευή. Προσοχή! Χρησιμοποιείτε μόνο τα συμπαραδιδόμενα με τη συσκευή ή τα αναφερόμενα στις οδηγίες χρήσης εξαρτήματα. Η χρήση άλλων εξαρτημάτων μπορεί να θέσει σε κίνδυνο την

Δεν επιτρέπεται να εκτελούνται εργασίες διαφορετικές, από

που περιγράφονται εδώ. Σε περίπτωση μη ενδεδειγμένης χρήσης, ακατάλληλου χειρισμού ή μη σωστής επισκευής, δεν αναλαμβάνεται καμία ευθύνη για τις ενδεχομένως προκύπτουσες

Σε περίπτωση μη χρήσης της συσκευής, αφήστε τον εύκαμπτο σωλήνα στη συσκευή, για να εμποδίσετε την ακούσια έξοδο της σκόνης. Στη συσκευή ASR 25 M SC, ASR 50 M SC, κλείστε το άνοιγμα αναρρόφησης (12) με ένα πώμα (11) και συνδέστε μεταξύ τους τα άκρα του εύκα- μπτου σωλήνα, για να μην εξέλθει

Μη θέσετε τη συσκευή συμπεριλαμβανομένων και των εξαρτημάτων σε λειτουργία όταν: - Η συσκευή εμφανίζει εμφανείς ζημιές (ρωγμές/θραύσεις), - το καλώδιο σύνδεσης στο δίκτυο του ρεύματος είναι ελαττωμα- τικό ή εμφανίζει ρωγμές ή

- υπάρχει υποψία για ένα αόρατο

(μετά από μια πτώση). Μην κατευθύνετε το ακροφύσιο, τον εύκαμπτο ή σταθερό σωλήνα πάνω σε ανθρώπους ή ζώα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Σε περί- πτωση που εξέρχεται αφρός ή νερό απενεργοποιήστε αμέσως τη συσκευή. Αδειάστε το δοχείο και ενδεχομένως το πτυχωτό

Μην ανεβαίνετε ή μην κάθεστε ποτέ πάνω στη συσκευή. Τοποθετείτε το καλώδιο σύνδεσης και τον εύκαμπτο σωλήνα πάντοτε έτσι, ώστε να μην υπάρχει κανένας κίνδυνος σκοντάματος. Μην τραβάτε το καλώδιο σύνδεσης πάνω από κοφτερές ακμές, μην τσακίζετε ή μη μαγκώ- νετε το καλώδιο σύνδεσης. Όταν το καλώδιο σύνδεσης της συσκευής στο ρεύμα είναι χαλα

σμένο, πρέπει να αντικατασταθεί με ένα ιδιαίτερο καλώδιο σύνδεσης. Βλέπε στο κεφάλαιο

Συνδέστε μόνο σε μια πρίζα με επαφή προστασίας (πρίζα σούκο).

4. Ειδικές υποδείξεις

Μη χρησιμοποιείτε κανένα χαλα- σμένο καλώδιο επέκτασης (μπαλαντέζα). Μην τοποθετείτε και μην τραβάτε ποτέ το φις με υγρά χέρια. Για την αποσύνδεση τραβάτε μόνο το φις, ποτέ το καλώδιο ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Η πρίζα στη συσκευή επιτρέπεται να χρησιμο- ποιείται μόνο για τους σκοπούς που καθορίζονται στις οδηγίες

Μην αφήνετε τη συσκευή

επιτήρηση. Σε περίπτωση μεγα- λύτερης διακοπής της εργασίας, τραβήξτε το φις από την πρίζα του ρεύματος. Ο απορροφητήρας δεν επιτρέ- πεται να χρησιμοποιηθεί ή να φυλαχτεί στην ύπαιθρο κάτω από συνθήκες υγρασίας. ΠΡΟΣΟΧΗ - Αυτή η συσκευή επιτρέπεται να φυλαχτεί μόνο σε εσωτερικούς χώρους. Τα οξέα, η ακετόνη και οι διαλύτες μπορούν να διαβρώσουν τα εξαρτήματα της συσκευής. Πριν από κάθε συντήρηση, τον καθαρισμό της συσκευής και μετά από κάθε χρήση απενερ- γοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα του ρεύματος. Για τον καθαρισμό του απορροφη- τήρα δεν επιτρέπεται να χρησιμο- ποιηθεί καμία συσκευή εκτό- ξευσης ατμού και

πλυντικό υψηλής πίεσης. Το εσωτερικό του καλύμματος πρέπει να διατηρείται πάντοτε

Ανάπτυξη μικροβίων λόγω μη καθαρισμού για μεγαλύτερο χρονικό διάστημα, ειδικά σε περί- πτωση χρήσης σε μονάδες επεξεργασίας τροφίμων: Καθαρί- ζετε και απολυμαίνετε τη συσκευή πάντοτε αμέσως μετά τη

Μην ανοίγετε ποτέ τη συσκευή στην ύπαιθρο σε

βροχής ή σε περίπτωση καται-

Η συσκευή δεν επιτρέπεται να λειτουργεί σε επικίνδυνους για έκρηξη χώρους Προσέξτε την ασφαλή στήριξη του απορροφητήρα. Όταν ο αέρας εξαερισμού επιστρέφει στο χώρο, πρέπει να υπάρχει ένας επαρκής ρυθμός αλλαγής του αέρα L στο χώρο. Προσέξτε τις εθνικές διατάξεις. Προσοχή! Αυτή η συσκευή

βλαβερή για την υγεία σκόνη. Οι διαδικασίες εκκέ- νωσης και συντήρησης, συμπερι- λαμβανομένης της απόσυρσης των δοχείων συλλογής της σκόνης, επιτρέπεται να πραγμα- τοποιούνται μόνο από ειδικευ- μένα άτομα, τα οποία φέρουν αντίστοιχο εξοπλισμό προστα-

Προειδοποίηση από γενικό

Προσοχή! Μη χρησιμοποι- είτε τη συσκευή χωρίς να έχετε διαβάσει τις

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Τα άτομα χειρισμού πρέπει να είναι κατάλ- ληλα ενημερωμένα στη χρήση αυτού του απορροφητήρα και τωνΕΛΛΗΝΙΚΆ el

υλικών, για τα οποία πρέπει αυτός να χρησιμοποιείται. Ειδικές υποδείξεις ασφαλείας για ASR 25 M SC, ASR 50 M SC: Προειδοποιητική πινακίδα για συσκευές της κατηγορίας σκόνης

Στις διαδικασίες εκκένωσης και συντήρησης προσέξτε τα εξής: Πριν τον άνοιγμα καθαρίστε τη συσκευή. Χρησιμοποιήστε μια μάσκα προστασίας από τη σκόνη. Αποφύγετε, να επιβαρυνθούν τα μη συμμετέχοντα άτομα με τη

Φροντίστε για τοπικό εξαναγκασμένο αερισμό με χρήση φίλτρων. Στη συνέχεια καθαρίστε το χώρο συντήρησης. Μη λειτουργείτε τη συσκευή χωρίς πλήρες σύστημα φιλτραρί- σματος. (Κασέτες φίλτρων και φιλτρόσακος από πολυαιθυλένιο (PE) ή εναλλακτικά φιλτρόσακος από κετσέ). Από τον έλεγχο κατά EN 60335 μέρος 1 και 69 προέκυψε, ότι οι απαιτήσεις τεχνικής ασφαλείας αναφορικά με την ηλεκτρική ασφάλεια πληρούνται ακόμα και στην αναρρόφηση ενός μείγ- ματος νερού-αέρα. Ειδικές υποδείξεις ασφαλείας για ASR 25 L SC, ASR 50 L SC: Προειδοποιητική πινακίδα για συσκευές της κατηγορίας σκόνης

Η συσκευή είναι κατάλληλη για την αναρρόφηση ελαφρώς βλαβερών για την υγεία υλικών. Η συσκευή δεν είναι κατάλληλη για τη μείωση της σκόνη ξύλου στον

από υλικά, όπως μπογιά που περιέχει μόλυβδο, μερικά είδη ξύλου, ορυκτά και μέταλλα, μπορούν να είναι επιβλαβείς για την υγεία. Η επαφή ή η εισπνοή της σκόνης μπορεί να προκαλέσει αντιδράσεις και/ή αναπνευστικά νοσήματα στα πλησίον ευρισκόμενα άτομα. Ορισμένες σκόνες, όπως σκόνη δρυός ή οξιάς ισχύουν ως καρκινογόνες, ιδιαίτερα σε συνδυασμό με πρόσθετα υλικά επεξεργασίας ξύλου (χρωμικό υλικό, υλικό προστασίας ξύλου). Βλέπε σελίδα 3. 1 Περιστροφικός διακόπτης On/Off/Αυτόματα/ SelfClean (SC) 2 Ένδειξη ελέγχου ογκομετρικής ροής 3 Πρίζα για ηλεκτρικό εργαλείο 4 Περιστροφικός διακόπτης για την επιλογή της διαμέτρου του σωλήνα αναρρόφησης * 5 Φιλτρόσακος από πολυαιθυλένιο (PE) * 6 Φιλτρόσακος από κετσέ * 7 Στήριγμα καλωδίου 8 Επάνω μέρος 9 Κούμπωμα ασφαλείας 10 Κάτω μέρος 11 Άνοιγμα αναρρόφησης 12 Πώμα (μόνο για το ASR 25 M SC,

13 Κουμπί ασφάλισης 14 Σύρτης (για το άνοιγμα του καλύμματος για την αλλαγή της κασέτας φίλτρου) 15 Φίλτρο προστασίας του κινητήρα 16 Κασέτα φίλτρου (κατά IFA C)

• Ανάλογα τον εξοπλισμό/δε συμπεριλαμβάνεται στα υλικά παράδοσης

5. ΕπισκόπησηΕΛΛΗΝΙΚΆel

Πριν τη θέση σε λειτουργία ελέγξτε, εάν η τάση και η συχνότητα που αναφέρο- νται στην πινακίδα τύπου ταυτίζονται με τα στοιχεία του ηλεκτρικού σας δικτύου.

6.1 Στερέωση του πώματος (μόνο στη

συσκευή ASR 50 M SC) Αναρτήστε την αλυσίδα του πώματος (12) στην τρύπα του ανοίγματος αναρρόφησης (11).

6.2 Τοποθέτηση τροχών

(όταν είναι απαραίτητο)

τους άξονες των ρολών οδήγησης στις τρύπες στον πάτο του δοχείου, μέχρι να ασφαλίσουν. Τοποθετήστε τους μεγάλους τροχούς, όπως φαίνεται στην εικόνα:

6.3 Τοποθέτηση φιλτρόσακου κετσέ

Συνιστούμε τη χρήση χάρτινων σάκων φίλτρων και σάκων φίλτρων από κετσέ: - Σε περιπτώσεις χρήσης κατά τις οποίες δημιουργούνται σωματίδια (π.χ. Κατά τη

την απόξεση επιφανειών με χρώμα ή βερνίκι, κατά την αναρρόφηση σύντομων εργασιών διάτρησης με μικρές διαμέτρους < 10 mm κλπ.). - Κατά τη χρήση εργαλείων όπως π.χ. Μηχανές φρεζαρίσματος, μηχανήματα πλανίσματος, μικροί λειαντήρες κλπ. Απενεργοποιήστε τη συσκευή, τραβήξτε το φις από την πρίζα του ρεύματος, ανοίξτε τα πλευρικά κουμπώματα ασφαλείας (9). Αφαιρέστε το επάνω μέρος (8) από το δοχείο (10). ASR 50 M SC: Θέστε τον κόκκινο περιστρεφόμενο σύρτη στο εσωτε- ρικό του ανοίγματος αναρρόφησης με τη σήμανση "τρίγωνο" προς τα επάνω. (Για την περι- στροφή πιέστε τον λίγο στην κατεύθυνση του εύκαμπτου σωλήνα αναρρόφησης, μετά την περι- στροφή τραβήξτε τον πίσω ξανά). Πιάστε το νέο χάρτινο φιλτρόσακο / φιλτρόσακο κετσέ από τη φλάντζα και σπρώξτε τον πρώτα κάτω πάνω στο στόμιο αναρρόφησης, μετά σπρώξτε το επάνω μέρος πάνω στο έκκεντρο ασφάλισης. Τοποθετήστε το επάνω μέρος ξανά πάνω στο δοχείο και κλείστε τα πλευρικά κουμπώ- ματα ασφαλείας. Περιστροφή του κόκκινου περιστρεφόμενου ρυθμιστή (στο εσωτερικό του ανοίγματος αναρρόφησης) μέχρι το τέρμα : Το κείμενο "CLOSE" δείχνει προς τα επάνω, προς την ένδειξη ▲. Πιάστε το φιλτρόσακο από κετσέ από τη φλάντζα και οδηγήστε τον με το άνοιγμά του, πρώτα πάνω από τη μύτη ασφάλισης στο κάτω μέρος του ανοίγματος αναρρόφησης, μετά περάστε τον μέχρι τέρμα πάνω στο άνοιγμα αναρρόφησης. Τοποθετήστε το επάνω μέρος ξανά πάνω στο δοχείο και κλείστε τα πλευρικά κουμπώματα

6.4 Τοποθέτηση του σάκου φίλτρου PE

(μόνο στη συσκευή ASR 50 M SC) Οι φιλτρόσακοι πολυεστέρα (PE) (5) είναι κατάλ- ληλοι για την υγρή και στεγνή αναρρόφηση. Συνιστούμε τη χρήση σάκων απόρριψης PE στις εξής περιπτώσεις: - Σε χρήσεις κατά τις οποίες δημιουργούνται μεγάλες ποσότητες σωματιδίων (π.χ

απόξεση επιφανειών με κονίαμα, τη λείανση ή την απόξεση στρωμάτων ασβεστοκονιάματος

- Σε χρήσεις μηχανημάτων όπως π.χ. Φρέζες καθαρισμού, λειαντήρες καθαρισμού, λειαντήρες ξηρής λειτουργίας, μηχάνημα αυλακώσεων κλπ. Σε περίπτωση χρήσης σάκου απόρριψης PE πρέπει να ενεργοποιείτε τον καθαρισμό φίλτρου για τα εκάστοτε υλικά (βλέπε σύσταση) (λειτουργία AR / IR). Απενεργοποιήστε τη συσκευή, τραβήξτε το φις από την πρίζα του ρεύματος, ανοίξτε τα πλευρικά κουμπώματα ασφαλείας (9). Αφαιρέστε το επάνω μέρος (8) από το δοχείο (10). Θέστε τον κόκκινο περιστρεφόμενο σύρτη στο εσωτε- ρικό του ανοίγματος αναρρόφησης με τη σήμανση "κύκλος" προς τα επάνω. (Για την περιστροφή πιέστε τον λίγο στην κατεύθυνση του εύκαμπτου σωλήνα αναρρόφησης, μετά την περιστροφή τραβήξτε τον πίσω ξανά). Περιστροφή του κόκκινου περιστρεφόμενου ρυθμιστή (στο εσωτερικό του ανοίγματος αναρρόφησης) μέχρι το τέρμα: Το κείμενο "OPEN" δείχνει προς τα επάνω, προς την ένδειξη ▲. Πιάστε το φιλτρόσακο πολυεστέρα (PE) (5) από τη φλάντζα και οδηγήστε τον με το άνοιγμά του, πρώτα πάνω από τη μύτη ασφάλισης στο κάτω μέρος του ανοίγματος αναρρόφησης, μετά περάστε τον μέχρι τέρμα πάνω στο άνοιγμα αναρ-

6. Θέση σε λειτουργία

Απλώστε το φιλτρόσακο πολυεστέρα (PE) (5) ομοιόμορφα στον πάτο του κάδου. Θέστε την άκρη του φιλτρόσακου πολυεστέρα (PE) πάνω από το περιθώριο του δοχείου έτσι, ώστε ο φιλτρόσακος πολυεστέρα (PE) να σφίγγεται ολόγυρα από το τοποθετούμενο επάνω μέρος (8).

7.1 Ενεργοποίηση/Απενεργοποίηση, αυτό-

ματη λειτουργία, δονητής Επιλέξτε τον τρόπο λειτουργίας στο διακόπτη (1): 0=Απορροφητήρας εκτός λειτουργίας I=Απορροφητήρας σε λειτουργία (χειροκίνητη λειτουργία) A=Αυτόματη ενεργοποίηση/απενεργοποίηση: Ο απορροφητήρας ενεργοποιείται ή απενεργοποιείται από ένα ηλεκτρικό εργα- λείο, που είναι συνδεδεμένο στην πρίζα (3). RA= Αυτόματη ενεργοποίηση/απενεργοποίηση

αυτόματη λειτουργία δονητή

• Όταν γυρίσει κανείς το διακόπτη (1) στη θέση RA, τότε ενεργοποιείται ο ηλεκτρο- μαγνητικός δονητής. Η σκόνη τινάζεται από το φίλτρο. Μετά περίπου 10 δευτερό

λεπτα απενεργοποιείται ο δονητής αυτό-

• Στη θέση του διακόπτη RA ενεργοποιείται ή απενεργοποιείται ο απορροφητήρας από ένα ηλεκτρικό εργαλείο, που είναι συνδεδε- μένο στην πρίζα (3).

• Στη θέση του διακόπτη RA η ηλεκτρονική διάταξη ελέγχει το ρεύμα του αέρα κατά τη διάρκεια της εργασίας. Όταν το ρεύμα του αέρα λόγω ενός λερωμένου φίλτρου είναι πολύ μικρό, τότε ανάβει η ενδεικτική λυχνία “Filtercontrol” (2). Κατά τη διάρκεια του επόμενου διαλείμματος εργασίας του συνδεδεμένου ηλεκτρικού εργαλείου, ενεργοποιεί η ηλεκτρονική διάταξη το δονητή αυτόματα περίπου για 10 δευτερό-

• Σε περίπτωση υπέρβασης μιας μέσης ταχύτητας του αέρα από 20 m/s στο σύστημα των εύκαμπτων σωλήνων με μια

από 35 mm αναβοσβήνει η

ελέγχου ογκομετρικής ροής (2) ως υπόδειξη, ότι ο Φιλτρόσακος κετσέ πρέπει να αλλάξει ή πρέπει να ενεργοποιηθεί η διάταξη τινάγ-

Η πρίζα του ρεύματος (3)προβλέπεται μόνο για τη σύνδεση ενός ηλεκτρικού εργαλείου. Η μέγιστη επιτρεπτή κατανάλωση ρεύματος (από τον απορροφητήρα και το συνδεδεμένο εργαλείο) δεν επιτρέπεται να υπερβεί το άθροισμα της τιμής I max (βλέπε στον πίνακα, σελίδα 2). Προσοχή! Το ηλεκτρικό εργαλείο πρέπει κατά τη σύνδεση να είναι απενεργοποιη- μένο. Η πρίζα σε περίπτωση συνδεδεμένου φις βρίσκεται πάντοτε υπό τάση, ανεξάρτητα από τη θέση του διακόπτη. Όταν ο διακόπτης (1) βρίσκεται στη θέση "0", μπορεί η πρίζα να χρησιμοποιηθεί ως παλαντέζα (π.χ. για κάποιο φως

Όταν ο διακόπτης (1) βρίσκεται στη θέση "RA", ο απορροφητήρας ενεργοποιείται ή απενεργοποι- είται από ένα ηλεκτρικό εργαλείο, που είναι συνδεδεμένο στην πρίζα (3).

7.3 Ένδειξη ελέγχου ογκομετρικής ροής

Σε περίπτωση γεμάτου δοχείου και/ή φραξίματος στον εύκαμπτο σωλήνα αναρρόφησης ανάβει η ένδειξη ελέγχου ογκομετρικής ροής (2). Στη συσκευή ASR 25 M SC, ASR 50 M SC ηχεί επιπλέον ένα ηχητικό σήμα.

7.4 Περιστροφικός διακόπτης για τη ρύθμιση

της διαμέτρου του εύκαμπτου σωλήνα αναρρόφησης (μόνο στη συσκευή ASR 25 M SC, ASR 50

SC) Ρυθμίστε στον περιστροφικό διακόπτη (4) τη διάμετρο του τοποθετημένου εύκαμπτου σωλήνα αναρρόφησης. Όταν ο διακόπτης (1) βρίσκεται στη θέση "RA", „A“ ή στη θέση "I", επιτηρείται η ογκομετρική ροή. Σε περίπτωση που η τιμή της ογκομετρικής ροής πέσει κάτω ενός ορισμένου ορίου, τότε οι κασέτες των φίλτρων στις διακοπές εργασίας δονούνται στη θέση RA.Εάν παρόλ’ αυτά η τιμή παραμείνει κάτω του ορίου, ανάβει η ένδειξη ελέγχου ογκομε- τρικής ροής και σε περίπτωση που ο διακόπτης βρίσκεται στη θέση "RA" ηχεί επιπλέον ένα ηχητικό

ως υπόδειξη, ότι το δοχείο πρέπει να αδειάσει ή ο φιλτρόσακος κετσέ (6) ή ο φιλτρό- σακος πολυεστέρα (PE) (5) πρέπει να αντικατα-

Σε περίπτωση μιας διαμέτρου του εύκα- μπτου σωλήνα αναρρόφησης από 19 mm ή μικρό- τερη και δυσμενών συνθηκών ροής στον εύκα- μπτο σωλήνα αναρρόφησης μπορεί υπό ορισμένες προϋποθέσεις να αναβοσβήνει η ένδειξη ελέγχου ογκομετρικής ροής (2) και να ηχεί το ηχητικό σήμα, παρόλο που ο φιλτρόσακος κετσέ δεν πρέπει ακόμα να αδειάσει. Σε αυτή την περίπτωση, τοποθετήστε τον εύκαμπτο σωλήνα ευθεία και καθαρίστε τον.

Όταν είναι απαραίτητο, λόγω ενός συγκροτήματος που δημιουργεί σκόνη (π.χ. μικρή διάμετρος του καναλιού αναρρόφησης στο συγκρότημα που δημιουργεί τη σκόνη, αλλά μεγάλη διάμετρος του εύκαμπτου σωλήνα αναρ- ρόφησης) να θέσετε τον περιστροφικό διακόπτη (4) σε μια μικρότερη τιμή, τότε δεν εξασφαλίζεται καμία επαρκή μεταφορά της σκόνης στον εύκα-

σωλήνα αναρρόφησης. Μετά από κάθε κύκλο εργασίας πρέπει να αφαιρείτε τον εύκα- μπτο σωλήνα αναρρόφησης από το συγκρότημα που δημιουργεί τη σκόνη, για να τον καθαρίζετε.

7. Η συσκευήΕΛΛΗΝΙΚΆel

8.1 Στεγνή αναρρόφηση

Αναρροφάτε μόνο με στεγνό φίλτρο, συσκευή και εξαρτήματα. Στην υγρή κατάσταση μπορεί να κολλήσει η σκόνη και να σχηματίσει κρούστα. Χρησιμοποιείτε το χάρτινο φιλτρόσακο (6), το φιλτρόσακο κετσέ (6) ή το φιλτρόσακο πολυε- στέρα (PE) (5) πάντοτε μαζί με τις κασέτες φίλτρων (16).

8.2 Λειτουργία υγρής αναρρόφησης

Μη λειτουργείτε τη συσκευή ποτέ χωρίς τοποθετημένες τις κασέτες των φίλτρων (16). Η συσκευή μπορεί να καταστραφεί. Εκτός αυτού μπορεί να εξέλθει και νερό. Ο φιλτρόσακος κετσέ (6) ή ο φιλτρόσακος πολυε- στέρα (PE) (5) μπορούν να χρησιμοποιηθούν. Οι κασέτες φίλτρων (16) είναι κατάλληλες για την υγρή αναρρόφηση. Πριν την υγρή αναρρόφηση απομακρύνετε το στεγνό αναρροφούμενο υλικό. Έτσι αποφεύγεται μια μεγάλη ρύπανση και δημιουργία κρούστας. Ο ενσωματωμένος αισθητήρας νερού απενεργο- ποιεί τον κινητήρα σε περίπτωση γεμάτου δοχείου. Αδειάστε τη συσκευή. Όταν η συσκευή δεν απενεργοποιηθεί, εξακολουθεί να παραμένει ενεργή η προστασία από αθέλητη επανεκκίνηση. Μόνο μετά την απενεργοποίηση και την εκ νέου ενεργοποίηση είναι η συσκευή ξανά σε ετοιμό- τητα λειτουργίας.

απενεργοποίηση μπορεί να επιστρέψει λίγο νερό από τον εύκαμπτο σωλήνα. Πριν το άδειασμα αφαιρέστε πρώτα τον εύκαμπτο σωλήνα αναρρόφησης από το υγρό. Για τη συνέχιση της λειτουργίας με στεγνή αναρ- ρόφηση τοποθετήστε στεγνό φίλτρο. Σε περί- πτωση συχνής αλλαγής μεταξύ στεγνής και υγρής αναρρόφησης συνιστούμαι τη χρήση ενός δεύτερου (ανταλλακτικού) φίλτρου . Αφήστε το φίλτρο, το δοχείο και τα εξαρτήματα να στεγνώ- σουν, για να μην παραμείνει κολλημένη η σκόνη στα υγρά μέρη.

8.3 Υποδείξεις ειδικές για ASR 25 M SC,

Χρήση ως βιομηχανικός απορροφητήρας σκόνης (IS): Θέστε το διακόπτη (1) στη θέση "I". Ρυθμίστε στον περιστροφικό διακόπτη (4) τη διάμετρο του τοποθετημένου εύκαμπτου σωλήνα αναρρόφησης.

περίπτωση που η τιμή πέσει κάτω του ορίου της τιμής ογκομετρικής ροής, ανάβει η

ελέγχου ογκομετρικής ροής, ως υπόδειξη, ότι το δοχείο πρέπει να αδειάσει ή ο φιλτρόσακος κετσέ (6) ή ο φιλτρόσακος πολυεστέρα (PE) (5) πρέπει να αντικατασταθεί

Χρήση ως συλλέκτης σκόνης (ENT): Ο συλλέκτης σκόνης επιτρέπεται να είναι συνδε- δεμένος με μια μόνο πηγή σκόνης. Θέστε το διακόπτη (1) στη θέση "RA". Ρυθμίστε στον περιστροφικό διακόπτη (4) τη διάμετρο του τοποθετημένου εύκαμπτου σωλήνα αναρρόφησης. Για λεπτομερείς πληροφορίες βλέπε στο κεφάλαιο 7.4. Συνδέστε το απενεργοποιημένο ηλεκτρικό εργα- λείο στην πρίζα (3). Βλέπε στο κεφάλαιο 7.2.

Στη συσκευή ASR 25 L SC / ASR 50 L SC, αφήστε τον εύκαμπτο σωλήνα στη συσκευή, για να εμπο- δίσετε την ακούσια έξοδο της σκόνης. Στη συσκευή ASR 25 M SC, ASR 50 M SC, κλείστε το άνοιγμα αναρρόφησης (11) με ένα πώμα (12) και συνδέστε μεταξύ τους τα άκρα του εύκαμπτου σωλήνα, για να μην εξέλθει η σκόνη. Θέστε τον εύκαμπτο σωλήνα αναρρόφηση γύρω

απορροφητήρα. Τοποθετήστε τα εξαρτήματα σε κατάλληλες πλαστικές σακούλες και κλείστε τις. Αναρτήστε το καλώδιο σύνδεσης στο δίκτυο του ρεύματος στο στήριγμα του καλωδίου (7). Το επάνω μέρος (8) πρέπει να είναι καλά συνδεδε- μένο με το δοχείο (10) - ελέγξτε, ότι τα πλευρικά κουμπώματα ασφαλείας (9) είναι κλειστά.

9.1 Γενικές υποδείξεις καθαρισμού

Καθαρίστε το δοχείο και τα εξαρτήματα με νερό. Σκουπίστε το επάνω μέρος (8) με υγρό πανί. Προσοχή! Αυτή η συσκευή εμπεριέχει βλαβερή για την υγεία σκόνη. Οι διαδικασίες εκκένωσης και συντήρησης, συμπεριλαμβανομένης της απόσυρσης των δοχείων συλλογής της σκόνης, επιτρέπεται να πραγματοποιούνται μόνο από ειδι- κευμένα άτομα, τα οποία φέρουν αντίστοιχο εξοπλισμό προστασίας. Άδειασμα του δοχείου Επιτρέπεται μόνο σε περίπτωση σκόνης με οριακές τιμές επαγγελματικής έκθεσης > 1mg/m

- Τραβήξτε το φις από την πρίζα. - ASR 50 L SC, ASR 50 M SC: Αφαιρέστε τον εύκαμπτο σωλήνα αναρρόφησης, κλείστε το άνοιγμα αναρρόφησης (11) με το πώμα (12). - Ανοίξτε τα πλευρικά κουμπώματα ασφαλείας (9). Αφαιρέστε το επάνω μέρος (8) από το δοχείο (10). Απόσυρση του φιλτρόσακου κετσέ - Τραβήξτε το φις από την πρίζα. - Φορέστε προστατευτική μάσκα. - ASR 50 L SC, ASR 50 M SC: Αφαιρέστε τον εύκαμπτο σωλήνα αναρρόφησης, κλείστε το άνοιγμα αναρρόφησης (11) με το πώμα (12). - Ανοίξτε τα πλευρικά κουμπώματα ασφαλείας (9). Αφαιρέστε το επάνω μέρος (8) από το δοχείο (10). - Τραβήξτε έξω προσεκτικά το χάρτινο φιλτρό- σακο (6) / φιλτρόσακο κετσέ (6) από το άνοιγμα αναρρόφησης (11) προς τα πίσω. Κλείστε τη

9. ΚαθαρισμόςΕΛΛΗΝΙΚΆ el

φλάντζα του φιλτρόσακου κετσέ, αναδιπλώνο- ντας το καπάκι. - Αποσύρετε το υλικό αναρρόφησης σύμφωνα με τις νομικές διατάξεις. Απόσυρση του φιλτρόσακου πολυεστέρα (PE) - Συνδέστε το φις στην πρίζα του ρεύματος. - Ενεργοποιήστε τον απορροφητήρα και δονήστε το φίλτρο: Θέστε το διακόπτη (1) στη θέση "RA". - Απενεργοποιήστε τον απορροφητήρα: Θέστε το διακόπτη (1) στη θέση "0". - Φορέστε προστατευτική μάσκα. - ASR 50 L SC, ASR 50 M SC: Αφαιρέστε τον εύκαμπτο σωλήνα αναρρόφησης, κλείστε το άνοιγμα αναρρόφησης (11) με το πώμα (12). - Ανοίξτε τα πλευρικά κουμπώματα ασφαλείας (9). Αφαιρέστε το επάνω μέρος (8) από το δοχείο (10). Πριν την απενεργοποίηση του επάνω μέρους θέστε το διακόπτη (1) στη θέση "I", για να αναρροφηθεί η τυχόν πίπτουσα σκόνη. - Τραβήξτε έξω προσεκτικά το φιλτρόσακο πολυ- εστέρα (PE) (5) από το άνοιγμα αναρρόφησης (11) προς τα πίσω. Κλείστε τη φλάντζα του φιλτρόσακου πολυεστέρα (PE), αναδιπλώνο- ντας το καπάκι. - Αποσύρετε το υλικό αναρρόφησης σύμφωνα με τις νομικές διατάξεις.

9.2 Ειδικές υποδείξεις καθαρισμού για

ASR 25 M SC, ASR 50 M SC

Στις συσκευές της κατηγορίας M πρέπει το εξωτερικό της συσκευής να καθαρίζεται με μεθόδους αναρρό- φησης της σκόνης και να σκουπίζεται καθαρά ή να στεγανοποιείται με σταγενοποητικά υλικά, προτού αφαιρεθεί από την επικίνδυνη περιοχή. Όλα τα μέρη της συσκευής πρέπει να θεωρούνται ως μολυσμένα, όταν αφαιρεθούν από την επικίνδυνη περιοχή, και

να λάβουν χώρα κατάλληλες ενέργεια, προκει- μένου να αποφευχθεί μια κατανομή της σκόνης. Κατά την εκτέλεση των εργασιών συντήρησης ή επισκευής πρέπει όλα τα μολυσμένα αντικείμενα, τα οποία δεν μπορούν να καθαριστούν ικανοποιητικά, να αποσύρο- νται. Αυτά τα αντικείμενα πρέπει να αποσύρονται σε στεγανές σακούλες σύμφωνα με τις ισχύουσες διατά- ξεις για την απόσυρση τέτοιων απορριμμάτων.

10.1 Γενικές υποδείξεις

Πριν από κάθε συντήρηση, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα του ρεύματος. Καθαρίστε τη συσκευή (βλέπε στο κεφάλαιο 9.). Για τη συντήρηση από το χρήστη πρέπει ο απορ- ροφητήρας να αποσυναρμολογηθεί, να καθαρι- στεί και να συντηρηθεί, στο βαθμό που είναι δυνατόν, χωρίς να προκύψει ένα κίνδυνος για το προσωπικό συντήρησης και για άλλα άτομα. Μέτρα προφύλαξης Τα κατάλληλα μέτρα προφύλαξης περιλαμβάνουν τον καθαρισμό πριν την αποσυναρμολόγηση, τη λήψη μέριμνας για τον εξαναγκασμένο αερισμό με χρήση φίλτρων στον τόπο που θα αποσυναρ- μολογηθεί ο απορροφητήρας, τον καθαρισμό του χώρου συντήρησης και τον κατάλληλο προσω- πικό εξοπλισμό προστασίας.

10.2 Μείωση της αναρροφητικής ικανότητας

Σε περίπτωση μείωσης της αναρροφητικής ικανό- τητας εκτελέστε τα ακόλουθα μέτρα:

1. Καθαρίστε τις κασέτες των φίλτρων, ενεργο-

ποιώντας τον ηλεκτρομαγνητικό δονητή (θέστε το διακόπτη (1) στη θέση "RA").

2. Αδειάστε το δοχείο ή αντικαταστήστε το

χάρτινο φιλτρόσακο (6) / φιλτρόσακο κετσέ (6) ή το φιλτρόσακο πολυεστέρα (PE) (5).

3. Αντικαταστήστε τις κασέτες φίλτρων

(16) ή πλύντε το κάτω από τρεχούμενο νερό, στεγνώστε το και τοποθετήστε το ξανά στη

10.3 Αντικατάσταση των κασετών των φίλ-

τρων (16) Δονήστε τις κασέτες των φίλτρων (16) πριν την αλλαγή φίλτρου ακόμα μία φορά, ενεργοποιώ- ντας τον ηλεκτρομαγνητικό δονητή (θέστε το διακόπτη (1) στη θέση "RA"). Με ένα κέρμα ή παρόμοιο αντικείμενο

κουμπί ασφάλισης (13) στο σύρτη (14) κατά 90° ενάντια στη φορά των δεικτών του ρολογιού και πιέστε το σύρτη (14) προς τα πίσω. Ανοίξτε το κάλυμμα και αφαιρέστε τις κασέτες των φίλτρων (16) προς τα επάνω. Κλείστε αμέσως τις κασέτες των φίλτρων που αφαιρέσατε σε μια στεγανή από τη σκόνη πλαστική σακούλα και αποσύρτε τις, όπως ορίζει ο νόμος. Τοποθετήστε τις νέες κασέτες φίλτρων, προσέχοντας την καθαρή και σταθερή προσαρμογή των φίλτρων.

10.4 Φίλτρο προστασίας του κινητήρα

Ελέγχετε τακτικά το φίλτρο προστασίας του κινη- τήρα. Σε περίπτωση που το φίλτρο προστασίας του κινητήρα (15) είναι λερωμένο, σημαίνει ελατ- τωματικές κασέτες φίλτρων (16): - Αντικαταστήστε τις κασέτες των φίλτρων (16). - Αντικαταστήστε το φίλτρο προστασίας του κινη- τήρα (15) ή πλύντε το κάτω από τρεχούμενο νερό, στεγνώστε το και τοποθετήστε το ξανά στη θέση του.

10.5 Αισθητήρας νερού

ΠΡΟΣΟΧΗ - Καθαρίζετε τακτικά τον αισθητήρα νερού και ελέγχετε τον αισθητήρα για τυχόν ένδειξη

10.6 Τεχνικός έλεγχος

Το λιγότερο μια φορά το χρόνο πρέπει

γείται από τον κατασκευαστή ή από ένα εκπαιδευ- μένο για αυτό το σκοπό άτομο ένας τεχνικός έλεγχος σχετικά με τη σκόνη, π.χ. πρέπει να ελέγχεται τυχόν ζημιά του φίλτρου, η στεγανό- τητα της συσκευής και η λειτουργία της διάταξης

Για τη συντήρηση από το χρήστη πρέπει ο

ροφητήρας να αποσυναρμολογηθεί, να καθαρι- στεί και να συντηρηθεί, στο βαθμό που είναι

10. ΣυντήρησηΕΛΛΗΝΙΚΆel

δυνατόν, χωρίς να προκύψει ένα κίνδυνος για το προσωπικό συντήρησης και για άλλα άτομα. Μέτρα προφύλαξης Τα κατάλληλα μέτρα προφύλαξης περιλαμβάνουν τον καθαρισμό πριν την αποσυναρμολόγηση, τη λήψη μέριμνας για τον εξαναγκασμένο αερισμό με χρήση φίλτρων στον τόπο που θα αποσυναρ- μολογηθεί ο απορροφητήρας, τον καθαρισμό του χώρου συντήρησης και τον κατάλληλο προσω- πικό εξοπλισμό προστασίας. Κατά την εκτέλεση των εργασιών συντήρησης ή επισκευής πρέπει όλα τα μολυσμένα αντικείμενα, τα οποία δεν μπορούν να καθαριστούν ικανοποιητικά, να αποσύρονται. Αυτά τα αντικείμενα πρέπει να αποσύρο- νται σε στεγανές σακούλες σύμφωνα με τις ισχύουσες διατάξεις για την απόσυρση τέτοιων απορριμμάτων. Όταν ανάψει η ένδειξη ελέγχου ογκομετρικής ροής (2) ή ηχήσει ένα ηχητικό σήμα (μόνο στη συσκευή ASR 25 M SC, ASR 50 M SC), αυτό είναι μια υπόδειξη, ότι ο φιλτρόσακος κετσέ πρέπει να

Μείωση της αναρροφητικής ικανότητας: Προσέξτε τις υποδείξεις στο κεφάλαιο Καθαρι-

• Κασέτες φίλτρων (16) λερωμένες; - καθαρίστε

• φιλτρόσακος κετσέ (6) γεμάτος; - αντικατα- στήστε τον.

• Φιλτρόσακος πολυεστέρα (PE) (5) γεμάτος; - αντικαταστήστε τον.

• Δοχείο (10) γεμάτο ; - αδειάστε το.

• Φίλτρο προστασίας του κινητήρα (15) στομω- μένο; - Βλέπε στο κεφάλαιο 10..

• Ακροφύσιο, σωλήνες ή εύκαμπτος σωλήνας φραγμένα; - καθαρίστε τα. Η συσκευή δεν ξεκινά:

• Είναι το φις στην πρίζα;

• Είναι το δίκτυο εκτός τάσης;

• Είναι το ηλεκτρικό καλώδιο εντάξει;

• Είναι το κάλυμμα της συσκευής σωστά κλει-

αισθητήρας νερού απενεργοποίησε τη συσκευή; - Αδειάστε το δοχείο, θέστε τη συσκευή εκτός λειτουργίας και ξανά σε λειτουργία.

• Είναι ο διακόπτης (1) στη θέση "RA" / "A"; - Θέστε το διακόπτη στο "I". Βλέπε στο κεφάλαιο

• Ο απορροφητήρας δεν ενεργοποιείται ή δεν απενεργοποιείται από ένα ηλεκτρικό εργαλείο, παρόλο που ο διακόπτης (1) βρίσκεται στη θέση "RA" / "A". - Συνδέστε το ηλεκτρικό εργαλείο στην πρίζα (3). Σκόνη στο δοχείο με τοποθετημένο χάρτινο φιλτρόσακο / φιλτρόσακο κετσέ:

• Λάθος θέση του περιστρεφόμενου σύρτης. Βλέπε στο κεφάλαιο 6.3. Ο φιλτρόσακος πολυεστέρα (PE) αναρροφιέται

κασέτες των φίλτρων (16):

• Λάθος θέση του περιστρεφόμενου σύρτης. Βλέπε στο κεφάλαιο 6.4. Μην προβείτε σε καμία τροποποίηση στη συσκευή. Απευθυνθείτε σε ένα εξουσιο- δοτημένο συνεργείο ή σε ένα τμήμα εξυπη- ρέτησης πελατών της Metabo (βλέπε στο κεφάλαιο 13. Επισκευή)

Χρησιμοποιείτε μόνο γνήσια εξαρτήματα της Metabo. Όταν χρειάζεστε εξαρτήματα, απευθυνθείτε παρακαλώ στον προμηθευτή σας. Βλέπε σελίδα 4. 17 Φιλτρόσακος κετσέ M 5 τεμάχια = 1 σετ 18 Φιλτρόσακος πολυεστέρα (PE) M 5 τεμάχια = 1 σετ 19 Κασέτα φίλτρου Μ υλικό κυτταρίνης 2 τεμάχια = 1 σετ 20 Κασέτα φίλτρου Μ υλικό πολυεστέρα 2 τεμάχια = 1 σετ 21 Φίλτρο προστασίας του κινητήρα (1 τεμάχιο), πρέπει να παραγγελθούν 2 τεμάχια. 22 Κλιπ καλωδίου (10

23 Εύκαμπτος σωλήνας αναρρόφησης 24 Τεμάχιο σύνδεσης-μπαγιονέτ 25 Σωλήνες αναρρόφησης (2 τεμάχια) 26 Ενδιάμεσο τεμάχιο 27 Στόμιο αναρρόφησης 28 Πέλμα δαπέδου (μεταλλική κατασκευή) 29 Πέλμα γενικής χρήσης 30 Βούρτσα γενικής χρήσης 31 Βούρτσα για ταπετσαρίες επίπλων 32 Στόμιο αναρρόφησης αρμών 33 Λαστιχένιο στόμιο 34 Σετ πέλματος δαπέδου (με ένθετο εξάρτημα δαπέδου και ένθετο εξάρτημα για υγρή αναρ-

36 Εύκαμπτος σωλήνας αναρρόφησης 37 Εύκαμπτος σωλήνας αναρρόφησης (αντιστα-

38 Τεμάχιο μετάβασης ø 35/58 mm Οι επισκευές στις συσκευές επιτρέπεται να διενεργούνται μόνον από ηλεκτροτεχνίτες! Χρησιμοποιείστε μόνο γνήσια ανταλλακτικά Metabo. Με ηλεκτρικά εργαλεία Metabo που έχουν ανάγκη επισκευής, απευθυνθείτε παρακαλώ στην αντί- στοιχη αντιπροσωπία της Metabo. Διευθύνσεις βλέπε www.metabo.com. Τους καταλόγους ανταλλακτικών μπορείτε να τους κατεβάσετε στη

13. ΕπισκευήΕΛΛΗΝΙΚΆ el

Οι συσκευασίες της Metabo είναι 100 % ανακυ-

Οι άχρηστες συσκευές και εξαρτήματα περιέχουν μεγάλες ποσότητες πολύτιμων πρώτων υλών και συνθετικών υλικών, που μπορούν να υποβληθούν επίσης σε ανακύκλωση. Αυτές οι οδηγίες χρήσης είναι τυπωμένες σε χαρτί που δεν έχει επεξεργαστεί με χλώριο. Μόνο για τις χώρες της ΕΕ: Μην πετάτε τις

στα οικιακά απορρίµµατα! Σύμφωνα µε την Ευρωπαϊκή Οδηγία 2012/ 19/EU περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωµάτωσή της στο εθνικό δίκαιο, οι παλιές συσκευές πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση µε τρόπο φιλικό προς το περιβάλλον. Διευκρινίσεις σχετικά με τα στοιχεία στη σελίδα 2. Διατηρούμε το δικαίωμα για αλλαγές, που εξυπη- ρετούν την τεχνική πρόοδο. K=Κατηγορίας σκόνης. Σύμφωνα με το πρότυπο EN 60335-2-69. A=Εξωτερικές διαστάσεις U=Τάση δικτύου F=Συχνότητα ηλεκτρικού δικτύου A=Κατανάλωση ηλεκτρικού ρεύματος N=Καλώδιο σύνδεσης στο δίκτυο του

=Μέγιστη υποπίεση (στον εύκαμπτο

=Μέγιστη υποπίεση (στο φυσητήρα)

l/s1 =Μέγιστη ογκομετρική ροή (στον εύκα- μπτο σωλήνα)

l/s2 =Μέγιστη ογκομετρική ροή (στο φυση-

max1 =Μέγιστη ροή αέρα(στον εύκαμπτο

max2 =Μέγιστη ροή αέρα (στον ανεμιστήρα) V=Μέγιστη χωρητικότητα δοχείου m=Βάρος (χωρίς καλώδιο σύνδεσης στο

Τυπικές ηχητικές στάθμες, αξιολόγηση Α (IEC 60335-2-69):

=Στάθμη ηχητικής πίεσης

= Στάθμη ηχητικής ισχύος Κατά την εργασία μπορεί να υπάρξει υπέρβαση της στάθμης θορύβου των 80 dB(A). Χρησιμοποιείτε προστασία ακοής (ωτασπίδες)! Οι τιμές μετρήθηκαν σύμφωνα με το πρότυπο EN 60704. ~ Εναλλασσόμενο ρεύμα Τα αναφερόμενα τεχνικά στοιχεία εννοούνται με ανοχές (σύμφωνα με τις εκάστοτε ισχύουσες τεχνικές προδιαγραφές).
