MANUAL DE USUARIO ASR 50 M SC METABO

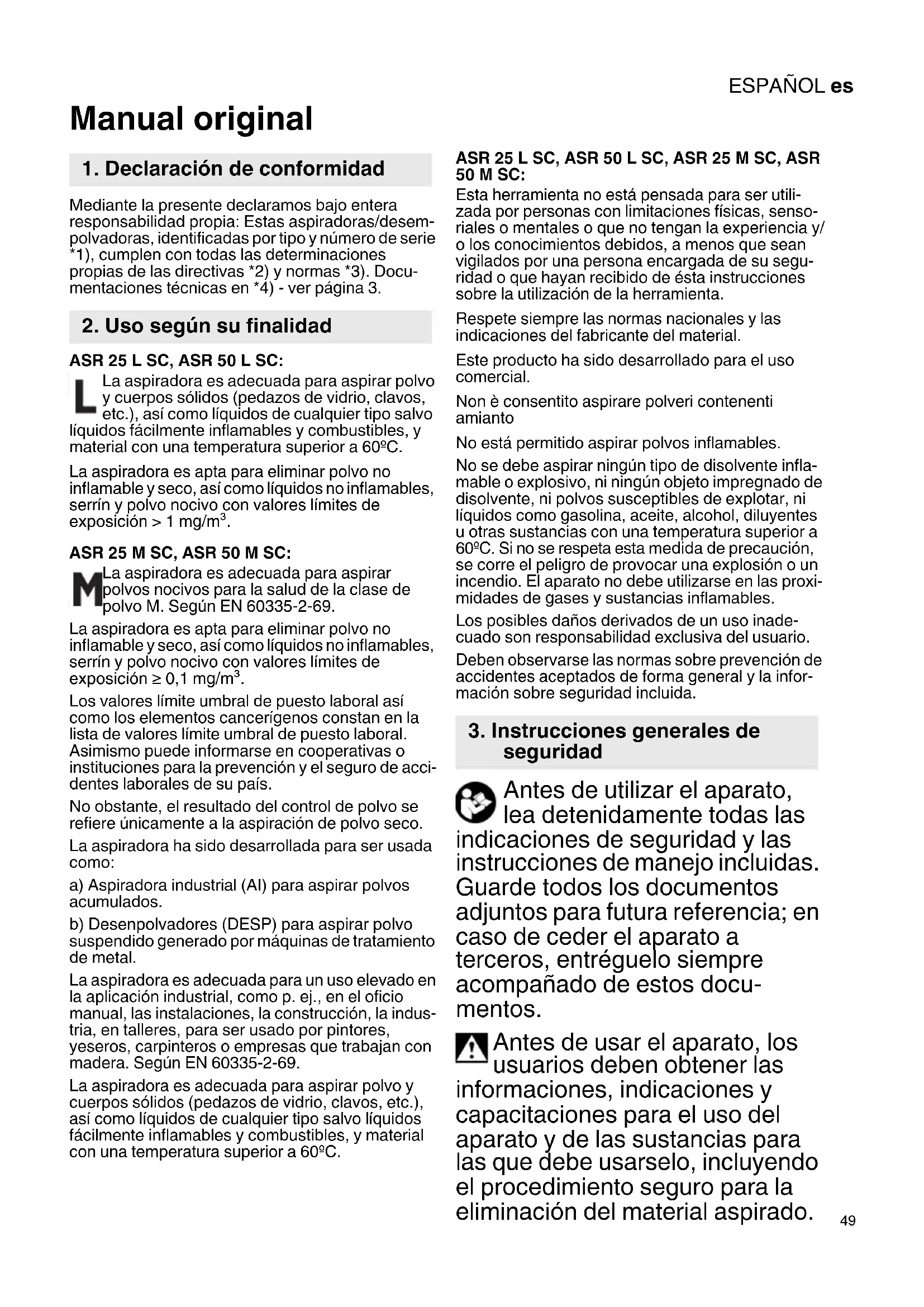

Manual original Mediante la presente declaramos bajo entera responsabilidad propia: Estas aspiradoras/desem- polvadoras, identificadas por tipo y número de serie *1), cumplen con todas las determinaciones propias de las directivas *2) y normas *3). Docu- mentaciones técnicas en *4) - ver página 3. ASR 25 L SC, ASR 50 L SC: La aspiradora es adecuada para aspirar polvo y cuerpos sólidos (pedazos de vidrio, clavos, etc.), así como líquidos de cualquier tipo salvo líquidos fácilmente inflamables y combustibles, y material con una temperatura superior a 60ºC. La aspiradora es apta para eliminar polvo no inflamable y seco, así como líquidos no inflamables, serrín y polvo nocivo con valores límites de exposición > 1 mg/m³. ASR 25 M SC, ASR 50 M SC: La aspiradora es adecuada para aspirar polvos nocivos para la salud de la clase de polvo M. Según EN 60335-2-69. La aspiradora es apta para eliminar polvo no inflamable y seco, así como líquidos no inflamables, serrín y polvo nocivo con valores límites de exposición ≥ 0,1 mg/m³. Los valores límite umbral de puesto laboral así como los elementos cancerígenos constan en la lista de valores límite umbral de puesto laboral. Asimismo puede informarse en cooperativas o instituciones para la prevención y el seguro de acci- dentes laborales de su país. No obstante, el resultado del control de polvo se refiere únicamente a la aspiración de polvo seco. La aspiradora ha sido desarrollada para ser usada como: a) Aspiradora industrial (AI) para aspirar polvos acumulados. b) Desenpolvadores (DESP) para aspirar polvo suspendido generado por máquinas de tratamiento de metal. La aspiradora es adecuada para un uso elevado en la aplicación industrial, como p. ej., en el oficio manual, las instalaciones, la construcción, la indus- tria, en talleres, para ser usado por pintores, yeseros, carpinteros o empresas que trabajan con madera. Según EN 60335-2-69. La aspiradora es adecuada para aspirar polvo y cuerpos sólidos (pedazos de vidrio, clavos, etc.), así como líquidos de cualquier tipo salvo líquidos fácilmente inflamables y combustibles, y material con una temperatura superior a 60ºC. ASR 25 L SC, ASR 50 L SC, ASR 25 M SC, ASR 50 M SC: Esta herramienta no está pensada para ser utili- zada por personas con limitaciones físicas, senso- riales o mentales o que no tengan la experiencia y/ o los conocimientos debidos, a menos que sean vigilados por una persona encargada de su segu- ridad o que hayan recibido de ésta instrucciones sobre la utilización de la herramienta. Respete siempre las normas nacionales y las indicaciones del fabricante del material. Este producto ha sido desarrollado para el uso comercial. Non è consentito aspirare polveri contenenti amianto No está permitido aspirar polvos inflamables. No se debe aspirar ningún tipo de disolvente infla- mable o explosivo, ni ningún objeto impregnado de disolvente, ni polvos susceptibles de explotar, ni líquidos como gasolina, aceite, alcohol, diluyentes u otras sustancias con una temperatura superior a 60ºC. Si no se respeta esta medida de precaución, se corre el peligro de provocar una explosión o un incendio. El aparato no debe utilizarse en las proxi- midades de gases y sustancias inflamables. Los posibles daños derivados de un uso inade- cuado son responsabilidad exclusiva del usuario. Deben observarse las normas sobre prevención de accidentes aceptados de forma general y la infor- mación sobre seguridad incluida. Antes de utilizar el aparato, lea detenidamente todas las indicaciones de seguridad y las instrucciones de manejo incluidas. Guarde todos los documentos adjuntos para futura referencia; en caso de ceder el aparato a terceros, entréguelo siempre acompañado de estos docu- mentos. Antes de usar el aparato, los usuarios deben obtener las informaciones, indicaciones y capacitaciones para el uso del aparato y de las sustancias para las que debe usarselo, incluyendo el procedimiento seguro para la eliminación del material aspirado.

1. Declaración de conformidad

2. Uso según su finalidad

3. Instrucciones generales de

Para su propia protección y la de su aparato, observe las partes marcadas con este símbolo Bajo ningún concepto está permi- tido que los niños utilicen la herra- mienta. Vigile a los niños para asegurarse de que no juegan con la herra- mienta. ¡Atención! Utilice únicamente los accesorios adjuntos al aparato o sino los que han sido fijados en el manual de uso. El uso de acceso- rios adicionales puede afectar la seguridad del aparato. No deben realizarse otras opera- ciones distintas a las que se describen aquí. No se asumirá responsabilidad alguna por los posibles daños causados por una utilización distinta al propio fin del aparato, un mal uso o una reparación técnica- mente incorrecta. En caso de no usar el aparato, deje la manguera en el aparato para evitar que accidentalmente salga polvo. Cierre en el ASR 25 M SC, ASR 50 M SC la apertura de aspi- ración (12) con un tapón (11) y conecte los finales de la manguera para que no salga polvo. No deben ponerse en marcha los aparatos, accesorios incluidos, si: -el aparato presenta daños (grietas, roturas), -el cable de alimentación está en mal estado, se observa que está empezando a agrietarse o que está demasiado viejo, -Se sospecha que se ha produ- cido algún daño invisible (después de una caída). No dirija la tobera, la manguera o el tubo hacia personas o animales. AVISO - Apague inmediata- mente si sale espuma o agua. Vacíe el depósito y, dado el caso, el filtro plegable. Jamás se pare o siente sobre el aparato. Coloque el cable de conexión y la manguera siempre de tal manera que no conste peligro de caerse. No tire del cable de alimentación, ni doblarlo ni sujetarlo sobre bordes afilados. Si observa daños en el cable de conexión del aparato deberá susti- tuirlo por uno de características específicas. Consulte el capítulo Reparación. Conecte sólo a una toma de corriente con contacto de puesta a tierra. No utilice alargaderas defec- tuosas. Jamás conecte o desconecte el aparato con manos mojadas. No desconecte el aparato tirando del cable. AVISO - La toma de corriente del aparato sólo debe emplearse para el uso previsto en el manual de instrucciones. Controle siempre el aparato. Si se interrumpe el trabajo durante un periodo prolongado de tiempo, desenchufe el equipo.

4. Instrucciones especiales de

La aspiradora no se debe utilizar ni guardar al aire libre en condiciones de humedad. ATENCIÓN - Guarde esta máquina únicamente en espacios interiores cerrados. Los ácidos, la acetona y los disol- ventes pueden corroer las piezas del aparato. Antes de efectuar cualquier operación de mantenimiento y de limpieza del aparato, y después del uso, desconectar y desen- chufar el equipo. No utilice limpiadoras de chorro de vapor así como limpiadoras a presión para limpiar la aspiradora. Mantenga siempre seco el interior de la tapa. La contaminación por una limpieza no realizada por mucho tiempo, especialmente en empresas de elaboración de alimentos: siempre limpiar y desinfectar el aparato después de usarlo. Jamás abra el aparato al aire libre durante la lluvia o durante una tormenta eléctrica. El aparato no debe ser usado en espacios potencialmente explo- sivos. Observe que la aspiradora tenga una posición fija. En el área de aspiración debe haber suficiente intercambio de aire L en caso de que el aire de escape regrese al lugar en el que se aspire. Observe las normas nacionales. ¡Atención! Este aparato contiene polvo nocivo. Procesos de vaciado y de manteni- miento, incluyendo la eliminación de los depósitos es de polvo, deben ser realizados únicamente por personal especializado que porta equipamiento protector respectivo. Aviso ante un peligro en general ¡Atención! No utilice el aparato sin haber leído antes las instrucciones de manejo. AVISO - Personal operativo debe haber sido entrenado correcta- mente en el uso de esta aspiradora y en los materiales a utilizar. Indicaciones especiales de seguridad para ASR 25 M SC, ASR 50 M SC: Señal de aviso para máquinas de la clase de polvo M: Observe durante procesos de vaciado y de mantenimiento: Limpie el aparato antes de abrirlo. Use una mascarilla protectora. Evite molestar con el polvo a terceras personas. Asegúrese de contar con una aireación filtrada local. Limpie a continuación el sector de mantenimiento. No sin antes activar el sistema filtrante completo. (Estuches de filtro y bolsas de filtro PE o bolsa de filtro de fieltro alternativas). El control según EN 60335 parte 1 y 69 tuvo como resultado que los requerimientos de seguridad en cuanto a la seguridad eléctricaESPAÑOLes

también deben cumplirse al aspirar una mezcla de agua y aire. Indicaciones especiales de seguridad para ASR 25 L SC, ASR 50 L SC: Señal de aviso de la clase de polvo L: El aparato es adecuado para aspirar materiales ligeramente nocivos. El aparato no es adecuado para reducir polvo de madera en el aire. El polvo procedente de algunos materiales, como la pintura con plomo o algunos tipos de madera, minerales y metales, puede ser perjudicial para la salud. El contacto o la inhalación del polvo puede causar reacciones alérgicas y/o enfermedades respiratorias al usuario o a las personas próximas a él. Algunas maderas, como la de roble o haya, producen un polvo que podría ser cancerígeno, especialmente en combinación con aditivos para el tratamiento de maderas (cromato, conservantes para madera). Véase la página 3. 1 Interruptor giratorio CON/DES/Auto/SelfClean (SC) 2 Indicador de control del flujo volumétrico 3 Toma de corriente para herramientas eléctricas 4 Interruptor giratorio para la selección del diámetro de la manguera de aspiración * 5 Bolsa de filtro de PE * 6 Bolsa filtrante de fieltro * 7Portacables 8Parte superior 9 Cierre a presión 10 Parte inferior 11 Abertura de aspiración 12 Tapón (solo para SR 25 M SC,

13 Botón de cierre 14 Pasador (para abrir la cubierta para el cambio de cartucho filtrante) 15 Filtro de protección del motor 16 Cartucho filtrante (según IFA C)

• según la versión/no incluido en el volumen de suministro Antes de enchufar compruebe que la tensión y la frecuencia de la red, indicadas en la placa de identificación, corresponden a las de la fuente de energía.

6.1 Ajustar tapón (sólo en ASR 50 M SC)

Coloque la cadena del tapón (12) en la perforación de la apertura de aspiración (11).

6.2 Montaje de las ruedas (si procede)

Introduzca los ejes de los rodillos guía en los orifi- cios de la base del depósito hasta que se enclaven correctamente. Monte las ruedas de mayor tamaño como indica la ilustración:

6.3 Colocar bolsas de filtro de papel o de

fieltro Recomendamos la utilización de bolsas filtrantes de papel y de vellón para: - las aplicaciones en las que se generan cantidades pequeñas de polvo fino (p. ej. durante el esmerilado de capas de pintura o barniz, para aspirar durante trabajos breves de taladrado de diámetros pequeños < 10 mm, etc.), - el uso de máquinas, como por ejemplo: fresadoras, cepilladoras, pequeñas esmeriladoras, etc. Apague el aparato, desenchúfelo, abra los cierres a presión (9). Retire la parte superior (8) del depósito (10). ASR 50 M SC: Coloque la corredera giratoria roja en el interior de la abertura de aspiración con su marcación "Trián- gulo" hacia arriba. (Para girar pulse ligeramente en dirección de la tubería de aspiración y tire nueva- mente después de girar). Agarre la nueva bolsa de filtro de fieltro por la brida y pásela en primer lugar por el saliente de descanso

5. Descripción general

de la parte inferior de la abertura de aspiración hasta que la abertura de la bolsa coincida con aquélla, alcanzando el tope. Coloque la parte supe- rior sobre el depósito y cierre los cierres a presión. ASR 25 M SC: Gire el disco giratorio rojo (en el interior del orificios de aspiración) hasta el tope: el texto "CLOSE" mira hacia arriba hacia la marca ▲. Agarre la bolsa de filtro de papel/filtro de vellón por la brida y, con la abertura, pásela en primer lugar por el saliente de entalladura en la parte inferior de la abertura de aspiración e introdúzcala hasta el tope en la apertura de aspiración. Coloque la parte superior sobre el depósito y cierre los cierres a presión.

6.4 Colocar bolsa de filtro PE (sólo en

ASR 50 M SC) Bolsas de filtro de PE (5) son adecuadas para la aspiración en seco y en húmedo. Recomendamos la utilización de bolsas desechables de PE para: - las aplicaciones en las que se generan grandes cantidades de polvo fino (p. ej. fresado de revoques, esmerilado de pavimentos, etc.), - el uso de máquinas, como por ejemplo: fresadoras para saneamientos, lijadoras para saneamientos, lijadoras de pared, rozadoras, etc. Si se utiliza una bolsa desechable de PE, deberá conectarse el sistema de limpieza de filtro del material correspondiente (véase recomendación) (función AR / IR). Apague el aparato, desenchúfelo, abra los cierres a presión (9). Retire la parte superior (8) del depósito (10). Coloque la corredera roja en el interior de la apertura de aspira- ción con su marca- ción "Círculo" hacia arriba. (Para girar pulse ligeramente en dirección de la tubería de aspiración y tire nuevamente después de girar). ASR 25 M SC: Gire el disco giratorio rojo (en el interior del orificios de aspiración) hasta el tope: el texto "OPEN" mira hacia arriba hacia la marca ▲. Agarre la bolsa de filtro de PE (5) por la brida y pásela en primer lugar por el saliente de descanso de la parte inferior de la abertura de aspiración hasta que la abertura de la bolsa coincida con aquélla, alcanzando el tope. Coloque la bolsa de filtro de PE (5) uniformemente sobre el suelo del depósito. Coloque los bordes de la bolsa de filtro PE de tal manera sobre el borde del recipiente que la bolsa de filtro PE sea fijada en su entorno completo por la parte superior (8).

7.1 Conectar/Desconectar, sistema automá-

tico, agitador Elija el modo de funcionamiento en el interruptor (1): 0=Aspiradora DES I =Aspiradora CON (funcionamiento manual) A=Conexión/desconexión automática: la aspiradora se conecta y desconecta con una herramienta eléctrica enchufada a la toma de corriente (3). R A= Sistema automático de conexión y de desco- nexión y sistema automático de agitador

• Al girar el interruptor (1) en la posición R A, se conecta el agitador electromagnético. Con la agitación se suelta el polvo del filtro. Después de aprox. 10 seg. se desconecta el agitador automáticamente.

• En la posición de interruptor R A se conecta o desconecta la aspiradora mediante una herramienta eléctrica conectada a una toma de corriente (3).

• En la posición de interruptor R A el sistema electrónico controla el caudal de aire durante los trabajos. En caso de que sea demasiado reducido, a causa de un filtro sucio, relucirá la lámpara "Firecontrol" (2). Durante la siguiente pausa de trabajo de la herramienta eléctrica conectada, el sistema electrónico activará la agitadora automáticamente durante aprox. 10 segundos. ASR 25 M SC, ASR 50 M SC:

• En caso de que la velocidad de aire media cae por debajo de los 20 m/s en el sistema de mangueras con un diámetro de 35 mm, parpadeará la visualización de control de caudal volumétrico (2), indicando que es necesario cambiar la bolsa de filtro de fieltro o que es necesario activar la agitadora.

El enchufe (3) sólo ha sido desarrollado para la conexión de una herramienta eléctrica. La absorción de corriente máxima (del aspi- rador y la herramienta conectada) no debe superar en total el valor I máx (véase la tabla, página 2). ¡Atención! La herramienta eléctrica debe estar apagada antes de conectarla. Con el enchufe conectado, la toma de corriente se encuentra siempre bajo tensión independientemente de la posición del interruptor. (1) En la posición "0" del interruptor, la toma de corriente puede utilizarse como alargadera (p. ej. para iluminación). (1) En la posición "RA" una herramienta conectada al enchufe conecta o desconecta la aspiradora (3). plastic

7. El aparatoESPAÑOLes

7.3 Indicador de control del flujo volumétrico

En caso de que el depósito esté lleno o haya un atascamiento en la manguera de aspirado relucirá la visualización de control del flujo volumétrico (2). En la ASR 25 M SC, ASR 50 M SC suena adicionalmente una señal acústica.

7.4 Botón giratorio para ajustar el diámetro de

la manguera de aspiración (sólo ASR 25 M SC, ASR 50

AutoClean) Ajuste en el botón giratorio (4) el diámetro de la manguera de aspiración. Si el interruptor (1) está en "RA", „A“ o en "I" el sistema controlará el flujo volumétrico. En caso de que ciertos valores de flujo volumétrico queden por debajo de la norma, los cartuchos filtrantes se apagan en la posición RA durante las pausas de trabajo. En caso de que a pesar de ello el valor siga igualmente bajo, relucirá el indicador de control de flujo volumétrico y en caso de que el interruptor esté en "RA" , sonará una señal acústica como indicación de que debe vaciarse el depósito o cambiarse la bolsa de filtro de papel (6) / de fieltro (6) o de PE (5). Ø 35 mm => 70 m³/h Ø 27 mm => 41 m³/h Ø 19 mm => 20 m³/h Aviso: Con un diámetro de la manguera de aspira- ción de 19 mm o menos y condiciones inadecuadas de flujo en la manguera puede suceder que el indi- cador de control de flujo volumétrico (2) parpadee y suene la señal acústica a pesar de que todavía no sea necesario vaciar la bolsa de filtro de papel/de fieltro. En este caso coloque la manguera en el suelo y límpiela. Aviso: En caso de ser necesario de reducir el valor a causa de un generador de polvo (p. ej., un diámetro reducido del canal de aspiración en el generador de polvo pero diámetro de la manguera de aspiración) (4), no se garantiza un transporte adecuado de polvo en la manguera de aspiración. Después de cada proceso de trabajo debe retirarse la manguera de aspiración del generador de polvo para aspirarlo.

8.1 Aspirado en seco

Aspire solamente con el filtro, el aparato y los acce- sorios secos. Si lo monta cuando aún está húmedo, el polvo podría quedar pegado e incrustarse. Use bolsa de filtro de papel (6), de fieltro (6) o de PE (5) siempre junto con el estuche de filtro (16).

8.2 Aspirar en húmedo

Nunca se debe utilizar la herramienta sin colocar un estuche de filtro (16). La herra- mienta puede sufrir daños. Asimismo, se puede escapar agua. Es posible usar bolsas de filtro de fieltro (6) o de PE (5). Los estuches de filtro (16) son adecuados para la aspiración en húmedo. Retire la materia seca antes de proceder a aspirar en húmedo. De esta manera, evitará que el aparato se ensucie mucho y que se formen costras. El sensor de agua incorporado desconecta el motor cuando el depósito está lleno. Vacíe el aparato. Si el aparato no se apaga, actúa el dispositivo que impide el rearranque. El aparato sólo podrá volverse a poner en marcha después de apagarlo y encenderlo de nuevo. Tras apagar el aparato, puede salir un poco de agua por la manguera. Antes del vaciado, primero debe retirarse del líquido la manguera de aspiración. Si a continuación se va a realizar un aspirado en seco, debe colocarse un filtro seco. En caso de que se efectúen con frecuencia aspirados en seco y en húmedo seguidos, recomendamos que se utilice un segundo filtro (de recambio). Deje secar el filtro, el depósito y los accesorios para que el polvo no se quede pegado a las piezas húmedas.

8.3 Indicaciones especiales para

ASR 25 M SC, ASR 50 M SC

Uso como aspiradora industrial (IS): Ponga el interruptor (1) en la posición "I". Ajuste en el botón giratorio (4) el diámetro de la manguera de aspiración. En caso de que ciertos valores del flujo volumétrico queden por debajo de la norma, relucirá el indicador de control del flujo volumétrico como indicación de que debe vaciarse el depósito o cambiar las bolsas de filtro de papel (6) / de fieltro (6) o de PE (5). Uso como desempolvador (ENT): El desempolvador sólo debe estar unido a una única fuente de polvo. Ponga el interruptor (1) en la posición "RA". Ajuste en el botón giratorio (4) el diámetro de la manguera de aspiración. Informaciones detalladas ver capítulo7.4. Enchufe la herramienta eléctrica apagada (3). Véase el capítulo 7.2.

En los modelos ASR 25 L SC / ASR 50 L SC deje la manguera en el aparato para evitar que accidental- mente salga polvo. Cierre en el ASR 25 M SC, ASR 50 M SC la aper- tura de aspiración (11) con un tapón (12) y conecte los finales de la manguera para que no salga polvo. Coloque la manguera de aspiración alrededor de la aspiradora. Coloque los accesorios en una bolsa de plástico adecuada y ciérrela. Cuelgue el cable de conexión en el portacables (7). La parte superior (8) debe estar fijamente unida al depósito (10), compruebe que los cierres a presión (9) estén cerrados.

9.1 Indicaciones generales de limpieza

Lave con agua el depósito y los accesorios. Limpie la parte superior (8) con un paño húmedo. ¡Atención! Este aparato contiene polvo nocivo. Procesos de vaciado y de mantenimiento, inclu- yendo la eliminación de los depósitos es de polvo, deben ser realizados únicamente por personal especializado que porta equipamiento protector respectivo. Vaciado del depósito Sólo permitido al trabajar con polvo con valores límite umbral de puesto laboral > 1mg/

- Desenchufe el cable de la red. - ASR 25 M SC, ASR 50 M SC: Retire la manguera de aspiración, cierre la apertura de aspiración (11) con un tapón (12). - Abra los cierres a presión (9). Retire la parte supe- rior (8) del depósito (10). Eliminar bolsa de filtro de papel / de fieltro - Desenchufe el cable de la red. - Use una mascarilla protectora. - ASR 25 M SC, ASR 50 M SC: Retire la manguera de aspiración, cierre la apertura de aspiración (11) con un tapón (12). - Abra los cierres a presión (9). Retire la parte supe- rior (8) del depósito (10). - Retire la bolsa de filtro de papel (6) / de fieltro (6) cuidadosamente de la apertura de aspiración (11) hacia atrás. Cierre la brida de la bolsa de filtro de papel / de fieltro abatiendo la tapa. - Elimine el material aspirado conforme a lo asig- nado por la ley. Eliminar bolsas de filtro de PE - Introduzca el conector. - Conecte la aspiradora y haga vibrar el filtro: conmutar el interruptor (1) en posición "RA". - Desconecte la aspiradora: conmute el interruptor (1) en posición "0". - Use una mascarilla protectora. - ASR 25 M SC, ASR 50 M SC: Retire la manguera de aspiración, cierre la apertura de aspiración (11) con un tapón (12). - Abra los cierres a presión (9). Retire la parte supe- rior (8) del depósito (10). Antes de deponer la parte superior, conmute el interruptor (1) en la posición "I" para aspirar polvo que pueda caer de éste. - Retire la bolsa de filtro de PE (5) cuidadosamente de la apertura de aspiración (11) hacia atrás. Cierre la brida de la bolsa de filtro de PE abatiendo la tapa. - Elimine el material aspirado conforme a lo asig- nado por la ley.

9.2 Indicaciones especiales para la limpieza

del ASR 25 M SC, ASR 50 M SC En el caso de máquinas de la clase M, el exterior de la máquina debe limpiarse con una aspiradora y después con un paño o tratarse con medios impermeabilizadores antes de retirarlo de un sector peligroso. Después de haberlo retirado de un sector peligroso debe conside- rarse todas las piezas de la máquina como sucias y debe procederse de manera adecuada para evitar que se esparza el polvo. Al realizar trabajos de mantenimiento o de reparación deben eliminarse todos los objetos que no se pueda limpiar correctamente. Estos utensilios deben ser eliminados en bolsas impermeables, de acuerdo a las designaciones válidas para la eliminación de este tipo de basura.

10.1 Indicaciones generales

Antes de cada mantenimiento, desconecte el aparato y desenchúfelo. Limpie el aparato (ver capítulo 9.). En caso de que el operador quiera realizar el mantenimiento, es necesario desmontar la aspira- dora, limpiarla y mantenerla hasta donde se lo pueda realizar, sin provocar un peligro para el personal de mantenimiento y de otras personas. Medidas de precaución Medidas adecuadas de precaución implican la limpieza antes del desmontaje, la previsión para la aireación filtrada local a la que se montará la aspi- radora, la limpieza del área de mantenimiento y el equipo personal de seguridad.

10.2 Disminución de la potencia de aspirado

En caso de que disminuya la potencia de aspira- ción, tome las siguientes medidas:

1. Limpie los estuches de filtro, conectando la

vibración electromagnética (conmutar inte- rruptor (1) en posición "RA").

2. Vacíe el depósito o recambie la bolsa de filtro de

papel (6) / de fieltro (6) o de PE (5).

3. Cambiar estuches de filtro (16) o lavarlos bajo

agua corriente, secarlos y colocarlos.

10.3 Reemplazar los estuches de filtro (16).

Haga vibrar los estuches de filtro (16) antes de realizar un cambio de filtro, conectando el vibrador electromagnético (conmutar interruptor en (1) posi- ción "RA"). Utilizando una moneda o un objeto similar, gire el botón de cierre (13) de la tira transversal (14) unos 90º en el sentido contrario al de las agujas del reloj y presione hacia atrás la tira transversal (14). Levante la tapa y extraiga hacia arriba los estuches de filtro (16). Coloque inmediatamente los estuches de filtro retirados en una bolsa de plástico a prueba de polvo y elimínelos conforme al uso previsto. Vuelva a introducir unos estuches de filtro nuevos, procurando que la zona sobre la que los filtros reposan esté limpia y que estos estén bien sujetos.

10.4 Filtro de protección del motor

Controle con regularidad el filtro de protección del motor. En caso de que el filtro de protección del motor (15) esté sucio, esto es un indicio de que los estuches de filtro están defectuosos (16): - Reemplace los estuches de filtro (16).

10. MantenimientoESPAÑOLes

- Recambie el filtro de protección del motor (15) o enjuáguelo bajo agua, séquelo y móntelo nueva- mente.

ATENCIÓN - Limpiar el sensor de agua con regularidad y revisar si hay algún indicio de un daño.

10.6 Control técnico

El productor o una persona autorizada debe realizar por lo menos una vez al año un control de la aspira- dora, como p. ej. comprobar si el filtro está dañado, el aparato sigue impermeable o si el dispositivo de control funciona correctamente. En caso de que el operador quiera realizar el mantenimiento, es necesario desmontar la aspira- dora, limpiarla y mantenerla hasta donde se lo pueda realizar, sin provocar un peligro para el personal de mantenimiento y de otras personas. Medidas de precaución Medidas adecuadas de precaución implican la limpieza antes del desmontaje, la previsión para la aireación filtrada local a la que se montará la aspi- radora, la limpieza del área de mantenimiento y el equipo personal de seguridad. Al realizar trabajos de mantenimiento o de reparación deben eliminarse todos los objetos que no se pueda limpiar correctamente. Estos utensilios deben ser elimi- nados en bolsas impermeables, de acuerdo a las desig- naciones válidas para la eliminación de este tipo de basura. En caso de que suene el indicador de control del flujo volumétrico (2) o una señal acústica (sólo en el caso de ASR 25 M SC, ASR 50 M AutoClean), esto será una señal para recambiar la bolsa de filtro de papel / de fieltro. Disminución de la potencia de aspirado: Observe las indicaciones en el capítulo Limpieza.

• ¿Estuches de filtro (16) sucias? - limpiar.

• ¿Bolsas de filtro de papel (6) / de fieltro (6) llenas? - recambiar.

• ¿Bolsa de filtro de PE (5) llena? - recambiar.

• ¿Depósito (10) lleno? - vaciar.

• ¿Filtro de protección de motor (15) lleno? - véase capítulo 10..

• ¿Tobera, tubos o manguera tapada?- - limpiar. El aparato no se enciende:

• ¿Está bien enchufado?

• ¿El cable de alimentación está en buen estado?

• ¿La tapa del aparato está bien cerrada?

• ¿Lo ha desconectado el sensor de agua? - Vacíe el depósito; apague y reconecte el aparato.

• ¿Pulsador (1) en posición "RA" / "A"? - Conmutar en "I". Véase el capítulo 7.1.

• La herramienta no conecta o desconecta la aspi- radora a pesar de que el interruptor (1) está en posición "RA" / "A". - Enchufe la herramienta eléctrica (3). Polvo en el depósito con bolsa de filtro de papel / fieltro colocada:

• Posición del botón giratorio errónea. Véase el capítulo 6.3. Bolsa de filtro de PE es aspirada a los estuches de filtro (16)

• Posición del botón giratorio errónea. Véase el capítulo 6.4. No realice ninguna intervención en el aparato. Diríjase a cualquier taller autori- zado o al servicio de asistencia al cliente de Metabo (ver capítulo 13. Reparación)

Use únicamente accesorios Metabo originales. Si necesita accesorios, consulte a su proveedor. Véase la página 4. 17 Bolsa de filtro de fieltro M 5 unidades = 1 juego 18 Bolsa de filtro de PE M 5 unidades = 1 juego 19 Estuches de filtros M material de celulosa 2 unidades = 1 juego 20 Estuches de filtros M material de poliéster 2 unidades = 1 juego 21 Filtro de protección de motor (1 unidad). Debe solicitarse 2 unidades. 22 Soportes para cables (10 unidades) 23 Manguera de aspiración 24 Bayoneta de conector 25 Tubos de aspiración (2 unidades) 26 Pieza intermedia 27 Tobera de aspiración 28 Tobera de suelo (modelo de metal) 29 Tobera universal 30 Cepillo universal 31 Cepillo con almohadilla 32 Tobera de ranura 33 Tobera de goma 34 Juego de tobera de suelo (con dispositivo para el suelo y dispositivo para aspirar en húmedo) 35 Tobera polivalente 36 Manguera de aspiración 37 Manguera de aspiración (antiestática) 38 Pieza de transmisión, ø 35/58 mm Las reparaciones de aparatos SOLAMENTE deben ser efectuadas por electricistas especializados Use solamente las piezas de repuesto Metabo. En caso de tener una herramienta eléctrica de Metabo que necesite ser reparada, sírvase dirigirse a su representante de Metabo. En la página

11. Localización de averías

13. ReparaciónESPAÑOL es

www.metabo.com encontrará las direcciones nece- sarias. En la página web www.metabo.com puede descargar listas de repuestos. Los embalajes Metabo son 100% reciclables. Las herramientas y accesorios usados contiene una gran cantidad de materiales y plásticos que también se pueden reciclar. Estas instrucciones de uso están impresas en papel blanqueado sin cloro. Sólo para países de la UE. No tire los aparatos a la basura. Según la directiva europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos y aplicable por ley en cada país, los aparatos usados se deben recoger por separado y posteriormente llevar a cabo un reciclaje acorde con el medio ambiente. Notas explicativas sobre la información de la página 2. Nos reservamos el derecho a efectuar modifica- ciones conforme al avance técnico. K =Clase de polvo. Según EN 60335-2-69. A =Dimensiones externas U =Tensión de la red F =Frecuencia de la red A =Toma de corriente N =Cable de alimentación

=vacío máx (en la manguera)

=vacío máx (en el ventilador)

l/s1 =flujo volumétrico máx. (en manguera)

l/s2 =flujo volumétrico máx. (en ventilador)

max1 =caudal máximo (en manguera)

max2 =caudal máximo (en ventilador) V =capacidad máx. del depósito m =Peso (sin cable de red) Niveles acústicos característicos compensados A (IEC 60335-2-69):

=Nivel de intensidad acústica

=Nivel de potencia acústica Al trabajar, el nivel de ruido puede superar los 80 dB(A). ¡Use auriculares protectores! Valores de medición establecidos de acuerdo con EN 60704. ~ Corriente alterna Las especificaciones técnicas aquí indicadas se entienden dentro de determinadas tolerancias (conformes a las normas que rigen actualmente).

14. Protección ecológica

15. Especificaciones técnicasPORTUGUÊSpt

l/s2 =Caudal volumétrico máx (no ventilador)
