MANUALE UTENTE ASR 50 M SC METABO

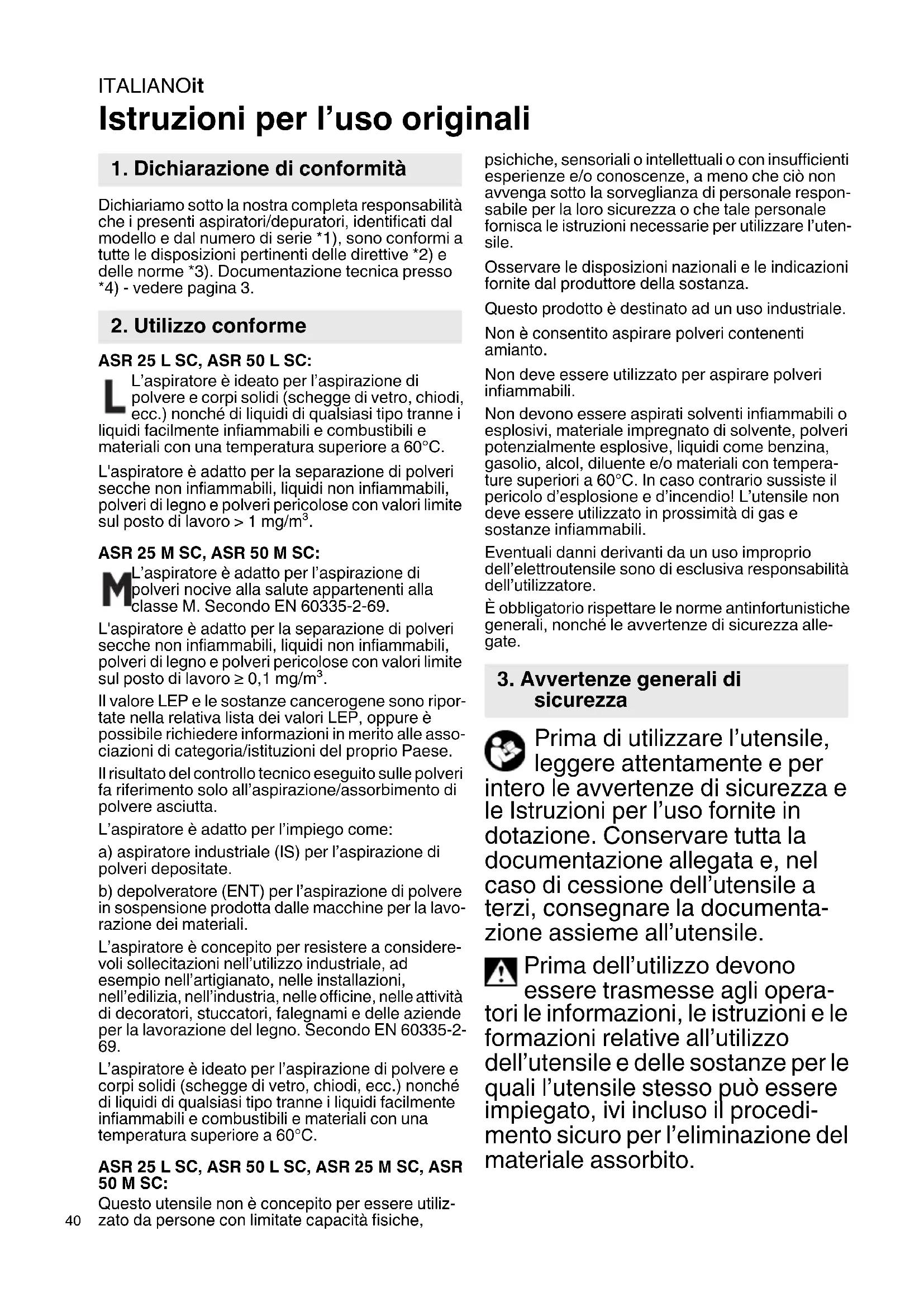

Istruzioni per l’uso originali Dichiariamo sotto la nostra completa responsabilità che i presenti aspiratori/depuratori, identificati dal modello e dal numero di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) - vedere pagina 3. ASR 25 L SC, ASR 50 L SC: L’aspiratore è ideato per l’aspirazione di polvere e corpi solidi (schegge di vetro, chiodi, ecc.) nonché di liquidi di qualsiasi tipo tranne i liquidi facilmente infiammabili e combustibili e materiali con una temperatura superiore a 60°C. L'aspiratore è adatto per la separazione di polveri secche non infiammabili, liquidi non infiammabili, polveri di legno e polveri pericolose con valori limite sul posto di lavoro > 1 mg/m³. ASR 25 M SC, ASR 50 M SC: L’aspiratore è adatto per l’aspirazione di polveri nocive alla salute appartenenti alla classe M. Secondo EN 60335-2-69. L'aspiratore è adatto per la separazione di polveri secche non infiammabili, liquidi non infiammabili, polveri di legno e polveri pericolose con valori limite sul posto di lavoro ≥ 0,1 mg/m³. Il valore LEP e le sostanze cancerogene sono ripor- tate nella relativa lista dei valori LEP, oppure è possibile richiedere informazioni in merito alle asso- ciazioni di categoria/istituzioni del proprio Paese. Il risultato del controllo tecnico eseguito sulle polveri fa riferimento solo all’aspirazione/assorbimento di polvere asciutta. L’aspiratore è adatto per l’impiego come: a) aspiratore industriale (IS) per l’aspirazione di polveri depositate. b) depolveratore (ENT) per l’aspirazione di polvere in sospensione prodotta dalle macchine per la lavo- razione dei materiali. L’aspiratore è concepito per resistere a considere- voli sollecitazioni nell’utilizzo industriale, ad esempio nell’artigianato, nelle installazioni, nell’edilizia, nell’industria, nelle officine, nelle attività di decoratori, stuccatori, falegnami e delle aziende per la lavorazione del legno. Secondo EN 60335-2-

L’aspiratore è ideato per l’aspirazione di polvere e corpi solidi (schegge di vetro, chiodi, ecc.) nonché di liquidi di qualsiasi tipo tranne i liquidi facilmente infiammabili e combustibili e materiali con una temperatura superiore a 60°C. ASR 25 L SC, ASR 50 L SC, ASR 25 M SC, ASR 50 M SC: Questo utensile non è concepito per essere utiliz- zato da persone con limitate capacità fisiche, psichiche, sensoriali o intellettuali o con insufficienti esperienze e/o conoscenze, a meno che ciò non avvenga sotto la sorveglianza di personale respon- sabile per la loro sicurezza o che tale personale fornisca le istruzioni necessarie per utilizzare l’uten- sile. Osservare le disposizioni nazionali e le indicazioni fornite dal produttore della sostanza. Questo prodotto è destinato ad un uso industriale. Non è consentito aspirare polveri contenenti amianto. Non deve essere utilizzato per aspirare polveri infiammabili. Non devono essere aspirati solventi infiammabili o esplosivi, materiale impregnato di solvente, polveri potenzialmente esplosive, liquidi come benzina, gasolio, alcol, diluente e/o materiali con tempera- ture superiori a 60°C. In caso contrario sussiste il pericolo d’esplosione e d’incendio! L’utensile non deve essere utilizzato in prossimità di gas e sostanze infiammabili. Eventuali danni derivanti da un uso improprio dell’elettroutensile sono di esclusiva responsabilità dell’utilizzatore. È obbligatorio rispettare le norme antinfortunistiche generali, nonché le avvertenze di sicurezza alle- gate. Prima di utilizzare l’utensile, leggere attentamente e per intero le avvertenze di sicurezza e le Istruzioni per l’uso fornite in dotazione. Conservare tutta la documentazione allegata e, nel caso di cessione dell’utensile a terzi, consegnare la documenta- zione assieme all’utensile. Prima dell’utilizzo devono essere trasmesse agli opera- tori le informazioni, le istruzioni e le formazioni relative all’utilizzo dell’utensile e delle sostanze per le quali l’utensile stesso può essere impiegato, ivi incluso il procedi- mento sicuro per l’eliminazione del materiale assorbito.

1. Dichiarazione di conformità

2. Utilizzo conforme

3. Avvertenze generali di

sicurezzaITALIANO it

Per proteggere la propria persona e per una migliore cura dell’utensile stesso, attenersi alle parti di testo contras- segnate con questo simbolo! Non consentire mai ai bambini di utilizzare l’utensile. I bambini devono essere sorve- gliati al fine di garantire che non giochino con l’utensile. Attenzione! Utilizzare esclusiva- mente gli accessori forniti in dota- zione con l’utensile oppure quelli indicati nelle istruzioni per l’uso. L’utilizzo di altri accessori potrebbe compromettere la sicurezza dell’utensile. Non è consentito utilizzare l’uten- sile per attività che esulano da quanto descritto nelle presenti istruzioni. Il produttore non si assumerà alcuna responsabilità in caso di eventuali danni derivanti da un uso improprio o non conforme oppure da riparazioni non eseguite a regola d’arte. Qualora l’utensile non venisse utilizzato, lasciare il tubo flessibile collegato, in modo da evitare che la polvere possa fuoriuscire inav- vertitamente. Per l’ASR 25 M SC, ASR 50 M SC, chiudere l’apertura di aspirazione (12) con un apposito tappo (11) e congiungere le estre- mità del tubo flessibile affinché la polvere non possa fuoriuscire. Non mettere in funzione gli utensili, accessori inclusi, se: -l’utensile presenta danni visibili (cricche/rotture), -la linea di collegamento alla rete risulta difettosa oppure presenta formazione di cricche e/o invec- chiamento, -si sospetta che sia presente un difetto non visibile (in seguito ad una caduta). Non indirizzare gli ugelli, il tubo flessibile o il tubo verso persone o animali. AVVERTENZA - In caso di fuoriuscita di schiuma o acqua, spegnere subito l’utensile. Svuo- tare il contenitore e, se necessario, il filtro pieghettato. Non salire né sedersi mai sull’uten- sile. Posare sempre la linea di allaccia- mento ed il tubo flessibile in modo tale da escludere rischi di inciampo. Non tirare la linea di allacciamento sopra spigoli vivi, non piegarla né schiacciarla. Qualora la linea di allacciamento dell’utensile venisse danneggiata, dovrà essere sostituita con una linea di allacciamento speciale. Vedere capitolo “Riparazione”. Collegare esclusivamente ad una presa con contatto di terra. Non utilizzare cavi di prolunga danneggiati. Non estrarre né inserire mai la spina con le mani bagnate. Non esercitar mai trazione dal cavo, bensì solamente dalla spina. AVVERTENZA - La presa dell’utensile deve essere utilizzata esclusivamente per gli scopi prestabiliti nelle istruzioni per l’uso.

4. Avvertenze specifiche di

Non lasciare l’utensile incustodito. In caso di interruzione prolungata del lavoro scollegare la spina. L’aspiratore non deve essere utiliz- zato o custodito all’aperto in condi- zioni di umidità. ATTENZIONE - Il presente uten- sile può essere conservato esclu- sivamente in interni. Acidi, acetone e solventi possono intaccare parti dell’utensile. Prima di ogni manutenzione, della pulizia dell’utensile e dopo ogni utilizzo, spegnere l’uten- sile ed estrarre la spina. Dispositivi a getto di vapore e puli- trici ad alta pressione non devono essere utilizzati per la pulizia dell’aspiratore. L’interno del coperchio deve essere sempre mantenuto asciutto. Contagio causato da una pulizia non eseguita per lungo tempo, in particolar modo in caso di utilizzo per lavorazione di generi alimen- tari: pulire e disinfettare sempre l’utensile immediatamente dopo l’uso. Non aprire l’utensile all’aperto in caso di pioggia o temporale. L’utensile non deve essere messo in funzione in ambienti soggetti a rischio d’esplosione. Mantenere l’aspiratore in posi- zione sicura. Deve essere presente un suffi- ciente ricambio d’aria L nel locale, qualora l’aria di scarico ritorni nel locale stesso. Attenersi alle norma- tive nazionali in materia. Attenzione! Questo utensile contiene polveri nocive per la salute. Interventi di svuotamento e manutenzione, ivi inclusa l’elimina- zione dei recipienti per la raccolta della polvere, devono essere eseguiti solamente da personale tecnico che indossi i previsti dispo- sitivi di protezione. Avvertenza per pericolo gene- rale. Attenzione! Non utilizzare l’utensile senza aver prima letto le istruzioni per l’uso! AVVERTENZA - Il personale di servizio deve essere adeguata- mente istruito all’uso di questo aspiratore e delle sostanze per le quali lo stesso può essere impie- gato. Avvertenze specifiche di sicu- rezza per ASR 25 M SC, , ASR 50 M SC: Targhetta di avvertenza per macchine della classe di polveri M: Qualora vengano eseguite opera- zioni di svuotamento e manuten- zione rispettare le seguenti indica- zioni: pulire l’utensile prima di aprirlo. Indossare una mascherina antipol- vere. Evitare che altre persone entrino in contatto con la polvere. Garantire una ventilazione forzata filtrata in loco. Inoltre pulire la zona dedicata alla manutenzione. Non mettere in funzione l’utensile senza l’impianto di filtrazione completo. (Cassette filtro e sacchetto filtro in PE oITALIANO it

alternativamente sacchetto filtro in tessuto non tessuto). Dal controllo eseguito in confor- mità alla norma EN 60335 Parte 1 e 69 è risultato che i requisiti tecnici di sicurezza in riferimento alla sicu- rezza elettrica vengono soddisfatti anche durante l’aspirazione di una miscela acqua-aria. Avvertenze specifiche di sicu- rezza per ASR 25 L SC e ASR 50 L SC: Targhetta di avvertenza per uten- sili appartenenti alla classe di polveri L: L’utensile è idoneo per l’aspira- zione di sostanze lievemente nocive per la salute. L’utensile non è idoneo per la riduzione della polvere di legno nell’aria inalata. Le polveri di materiali come vernici contenenti piombo, alcuni tipi di legno, minerali e metalli possono essere nocive per la salute. Il contatto oppure l’inalazione delle polveri possono causare reazioni allergiche e/o patologie delle vie respiratorie dell’utilizzatore oppure delle persone che si trovano nelle vicinanze. Determinate polveri come polvere di legno di faggio o di quercia sono considerate cancerogene, in particolare in combinazione con additivi per il trattamento del legname (cromato, sostanze preservanti del legno). Vedi pag. 3. 1 Commutatore rotante Accensione/ spegnimento/automatico/SelfClean (SC) 2 Indicatore di controllo portata in volume 3 Presa per l’elettroutensile 4 Commutatore rotante per la selezione del diametro del tubo flessibile di aspirazione * 5 Sacchetto filtro in PE * 6 Sacchetto filtro in tessuto non tessuto * 7Supporto per cavi 8Parte superiore 9 Chiusura a scatto 10 Parte inferiore 11 Apertura di aspirazione 12 Tappo di chiusura (solo per ASR 25 M SC,

13 Pulsante di blocco 14 Chiavistello (per l'apertura della copertura per la sostituzione della cassetta-filtro) 15 Filtro di protezione motore 16 Cassetta-filtro (secondo IFA C)

• a seconda della dotazione / non compresa nella fornitura Prima della messa in funzione, verificare che la tensione e la frequenza di alimenta- zione elettrica disponibili corrispondano ai dati elettrici riportati sulla targhetta di identifica- zione.

6.1 Fissaggio del tappo di chiusura (solo per

ASR 50 M SC) Agganciare la catena del tappo di chiusura (12) nel foro dell’apertura di aspirazione (11) .

6.2 Montaggio delle ruote (se necessario)

Inserire gli assi delle ruote nei fori della base del contenitore fino allo scatto. Montare le ruote grandi come indicato:

6.3 Introdurre il sacchetto filtro in tessuto

non tessuto Nei seguenti casi si consiglia l'utilizzo di sacchetti filtranti e in microfibra: - Applicazioni in cui si formano piccole quantità di polveri sottili (ad es. prelevigatura e levigatura di rivestimenti di colore e di vernice, aspirazione durante brevi perforazioni di diametro ridotto < 10 mm ecc.). - Utilizzo di macchine, come ad es. frese verticali, piallatrici, levigatrici piccole ecc. Spegnere l’utensile, scollegare la spina, aprire i dispositivi di arresto (9). Rimuovere la parte supe- riore (8) dal contenitore (10) .

5. Panoramica generale

6. Messa in funzioneITALIANOit

ASR 50 M SC: Spostare il commuta- tore rotante all’interno dell’aper- tura di aspirazione con il suo contras- segno “Triangolo” verso l’alto. (Per avvitare premere in direzione del tubo flessibile, dopo l’avvi- tamento tirare nuovamente indietro). Afferrare il nuovo sacchetto filtro in tessuto non tessuto per la flangia e spingerlo dapprima oltre il bocchettone di aspirazione, quindi in alto oltre la camma di arresto. Collocare nuovamente la parte superiore sul contenitore, chiudere il dispositivo di arresto. ASR 25 M SC: Ruotare il raccordo rotante rosso (collo- cato all'interno dell'apertura di aspirazione) fino alla battuta: la scritta "CLOSE" è rivolta in alto verso il simbolo ▲. Afferrare il sacchetto filtro in filtrante in tessuto non tessuto per la flangia e con la sua apertura, guidarlo dapprima oltre la camma di arresto nella parte inferiore dell'apertura di aspirazione, quindi inserirlo fino a battuta sull'apertura di aspirazione. Collocare nuovamente la parte superiore sul contenitore e chiudere le chiusure a scatto.

6.4 Inserimento del sacchetto filtro in PE

(solo per ASR 50 M SC) I sacchetti filtro in PE (5) sono adatti per l’aspira- zione a umido ed a secco. Nei seguenti casi si consiglia l'utilizzo di sacchetti di smaltimento in PE: - Applicazioni in cui si formano grandi quantità di polveri sottili (ad es. fresatura di superfici di intonaco, prelevigatura e levigatura di massetti ecc.). - Utilizzo di macchine, come ad es. frese per risanamenti, levigatrici per risanamenti, levigatrici a secco, scanalatori per muri ecc. Se si utilizza un sacchetto di smaltimento in PE, la pulizia tramite filtro deve essere avviata in base ai materiali (vedi raccomandazione) (funzione AR / IR). Spegnere l’utensile, scollegare la spina, aprire i dispositivi di arresto (9). Rimuovere la parte supe- riore (8) dal contenitore (10) . Spostare il commuta- tore rotante all’interno dell’aper- tura di aspirazione con il suo contras- segno “Cerchio” verso l’alto. (Per avvitare premere in direzione del tubo flessibile, dopo l’avvitamento tirare nuova- mente indietro). ASR 25 M SC: Ruotare il raccordo rotante rosso (collo- cato all'interno dell'apertura di aspirazione) fino alla battuta: la scritta "OPEN" è rivolta in alto verso il simbolo ▲. Afferrare il sacchetto filtro in PE (5) per la flangia e con la sua apertura, guidarlo dapprima oltre la camma di arresto nella parte inferiore dell’apertura di aspirazione, quindi inserirlo fino a battuta sull’apertura di aspirazione. Distendere il sacchetto filtro in PE (5) in modo uniforme sul fondo del contenitore. Disporre i bordi del sacchetto filtro in PE lungo il bordo del conteni- tore in modo tale che il sacchetto filtro in PE venga bloccato su tutto il perimetro dalla parte superiore (8) che viene inserita.

7.1 Accensione/spegnimento, automatico,

agitatore Selezionare la modalità di funzionamento mediante l’interruttore (1): 0=aspiratore spento I =aspiratore acceso (modalità manuale) A=accensione/spegnimento automatico: l’aspiratore viene acceso/spento mediante un elettroutensile collegato alla presa (3). R A= accensione/spegnimento automatico e agitatore automatico

• Ruotando l’interruttore (1) in posizione R A, l’agitatore elettromagnetico viene inserito. La polvere viene scossa dal filtro. Dopo circa 10 secondi, l’agitatore si disinserisce automati- camente.

• Con l’interruttore in posizione R A, l’aspira- tore viene acceso/spento mediante un elet- troutensile collegato alla presa (3).

• Con l’interruttore in posizione R A, il sistema elettronico verifica il flusso d’aria durante il lavoro. Se il flusso d’aria è troppo ridotto a causa dell’imbrattamento del filtro, si accenderà la spia “Filtercontrol” (2). Nella pausa di lavoro successiva dell’elettrouten- sile collegato, il sistema elettronico attiverà automaticamente l’agitatore per circa 10 secondi. ASR 25 M SC, ASR 50 M SC:

• Qualora la velocità media dell’aria scenda al di sotto dei 20 m/s nel sistema a tubo fles- sibile con un diametro di 35 mm, l’ indicatore di controllo della portata volumetrica (2) lampeg- gerà per indicare che occorre sostituire Sacchetto filtro in tessuto non tessuto o azio- nare il dispositivo a scossa.

La presa (3) è prevista esclusivamente per il collegamento di un elettroutensile. L’assorbimento di corrente massimo ammesso (somma dell’aspiratore e dell’elet- paper plastic

7. UtensileITALIANO it

troutensile collegato) non deve superare il valore

max (vedere tabella, pagina 2). Attenzione! L’elettroutensile deve essere spento al momento dell’inserimento della spina. Con la spina inserita, la presa resta sempre sotto tensione indipendentemente dalla posizione dell’interruttore. Se l’interruttore (1) si trova in posizione “0” la presa può essere utilizzata come cavo di prolunga (ad esempio per le luci). Se l’interruttore (1) si trova in posizione “RA”, l’aspi- ratore viene acceso/spento mediante un elettrou- tensile collegato alla presa (3).

7.3 Indicatore di controllo portata volume-

trica In presenza di un contenitore pieno e/o di occlusioni nel tubo flessibile si illuminerà l’ indicatore di portata volumetrica (2). Per l’ASR 25 M SC, ASR 50 M SC verrà inoltre emesso un segnale acustico.

7.4 Commutatore rotante per l’impostazione del

SC) Impostare mediante il commutatore rotante (4) il diametro del tubo flessibile applicato all’utensile. Se l’interruttore (1) si trova in posizione “RA”, „A“ o “I”, la portata volumetrica viene monitorata. Se non viene raggiunto un valore prestabilito della portata volumetrica, le cassette-filtro vengono scosse in posizione RA nelle pause di lavoro. Se ciononostante il valore non viene raggiunto,

indicatore di controllo della portata volumetrica si illu- minerà e, con l’ interruttore in posizione “RA”, verrà inoltre emesso un segnale acustico, per indicare che occorre svuotare il contenitore, oppure che occorre sostituire il sacchetto filtro in tessuto non tessuto (6) o in PE (5)

Ø 35 mm => 70 m³/h Ø 27 mm => 41 m³/h Ø 19 mm => 20 m³/h Avvertenza: con un diametro del tubo flessibile di 19 mm o inferiore e condizioni sfavorevoli di portata è possibile che nel tubo flessibile eventualmente accada che l’ indicatore di controllo della portata volu- metrica (2) lampeggi e che si oda il segnale acustico, sebbene il sacchetto filtro in tessuto non tessuto non debba ancora essere sostituito. In questo caso mettere il tubo flessibile in posizione diritta e pulirlo. Avvertenza: se è necessario, a causa di un genera- tore di polvere (ad esempio un diametro ridotto del canale di aspirazione in combinazione però con un grande diametro del tubo flessibile), impostare il commutatore rotante (4) su di un valore inferiore, non sarà garantito un sufficiente trasporto della polvere nel tubo flessibile. Dopo ogni ciclo di lavoro è necessario che il tubo flessibile venga rimosso dal generatore di polvere affinché questo possa essere aspirato.

8.1 Aspirazione a secco

Solo con filtro asciutto, aspirare l’utensile e gli accessori. Se bagnata, la polvere può rimanervi appiccicata e formare incrostazioni. Utilizzare il sacchetto filtro in tessuto non tessuto (6) o il sacchetto filtro in PE (5) sempre unitamente alle cassette-filtro (16).

8.2 Aspirazione a umido

Non utilizzare mai l’utensile senza una cassetta-filtro montata (16). L’utensile può essere distrutto. Inoltre, può entrare dell’acqua. È possibile utilizzare sacchetti filtro in tessuto non tessuto (6) o sacchetti filtro in PE (5). Le cassette- filtro (16) sono adatte per l’aspirazione a umido. Prima dell’aspirazione a umido rimuovere il mate- riale asciutto aspirato. In questo modo si eviteranno un notevole accumulo di sporco ed incrostazioni. Il sensore per l’acqua installato disinserisce il motore quando il contenitore è pieno. Svuotare l’utensile. Anche se l’utensile non è disattivato, resta tuttavia attiva la protezione antiriavviamento. Solamente dopo uno spegnimento ed una succes- siva accensione l’utensile sarà nuovamente pronto per funzionare. Dopo lo spegnimento è possibile che un po’ d’acqua rifluisca dal tubo flessibile. Prima dello svuotamento rimuovere innanzitutto il tubo flessibile d’aspirazione dal liquido. Per le successive operazioni di aspirazioni a secco impiegare filtri asciutti. In caso di frequente alter- nanza tra aspirazione a secco ed a umido si racco- manda di utilizzare un secondo filtro (sostitutivo). Lasciare asciugare il filtro, il contenitore e gli acces- sori, di modo che la polvere non si attacchi alle parti umide.

8.3 Avvertenze specifiche per ASR 25 M SC,

Utilizzo come aspiratore industriale (IS): Commutare l’interruttore (1) in posizione “I”. Impostare mediante il commutatore rotante (4) il diametro del tubo flessibile applicato all’utensile. Qualora il valore della portata volumetrica non venisse raggiunto , si illuminerà il relativo indicatore di controllo della portata volumetrica, per indicare che il contenitore deve essere vuotato e/o il sacchetto sacchetto filtro in tessuto non tessuto (6) o il sacchetto filtro in PE (5) deve essere sostituito

Utilizzo come depolveratore (ENT): il depolveratore deve essere collegato solamente con una singola fonte di polvere. Commutare l’interruttore (1) in posizione “RA”. Impostare mediante il commutatore rotante (4) il diametro del tubo flessibile applicato all’utensile. Per informazioni dettagliate vedere il capitolo 7.4. Collegare l’elettroutensile disattivato alla presa (3). Vedere capitolo 7.2.

8. UtilizzoITALIANOit

Per l’ASR25LSC / ASR50LSC, lasciare il tubo flessibile collegato, in modo da evitare che la polvere possa fuoriuscire inavvertitamente. Per l’ASR 25 M SC, ASR 50 M SC, chiudere l’aper- tura di aspirazione (11) con un apposito tappo (12) e congiungere le estremità del tubo flessibile affinché la polvere non possa fuoriuscire. Disporre il tubo di aspirazione attorno all’aspiratore. Riporre gli accessori nell’apposito sacchetto di plastica e chiuderlo. Agganciare il cavo per l’allacciamento alla rete all’apposito supporto per cavi (7). La parte superiore (8) deve essere sicuramente collegata con il contenitore (10) - controllare che le chiusure a scatto (9) siano chiuse.

9.1 Avvertenze generali per la pulizia

Pulire il contenitore e gli accessori con acqua. Pulire la parte superiore (8) con un panno umido. Attenzione! Questo utensile contiene polveri nocive per la salute. Interventi di svuotamento e manuten- zione, ivi inclusa l’eliminazione dei recipienti per la raccolta della polvere, devono essere eseguiti sola- mente da personale tecnico che indossi i previsti dispositivi di protezione. Svuotamento del contenitore Utilizzo consentito esclusivamente con valori limite di esposizione professionale > 1 mg/m

- Scollegare la spina. - ASR 25 M SC, ASR 50 M SC: rimuovere il tubo flessibile e chiudere l’apertura di aspirazione (12) mediante l’apposito tappo (11). - Aprire le chiusure a scatto (8). Rimuovere la parte superiore (7) dal contenitore (9). Smaltire il sacchetto filtro in tessuto non tessuto - Scollegare la spina. - Indossare la maschera di protezione. - ASR 25 M SC, ASR 50 M SC: rimuovere il tubo flessibile e chiudere l’apertura di aspirazione (11) mediante l’apposito tappo (12). - Aprire le chiusure a scatto (9). Rimuovere la parte superiore (8) dal contenitore (10). - Tirando indietro, estrarre con cautela il sacchetto filtro in sacchetto filtro in tessuto non tessuto (6) dall’apertura di aspirazione (11). Chiudere la flangia del sacchetto filtro in sacchetto filtro in tessuto non tessuto ribaltando il coperchio. - Smaltire il materiale aspirato in conformità alle normative di legge vigenti. Smaltire i sacchetti filtro in PE - Inserire la spina di alimentazione. - Per accendere l’aspiratore e scuotere il filtro: commutare l’interruttore (1) in posizione “RA”. - Spegnere l’aspiratore: commutare l’interruttore (1) in posizione “0”. - Indossare la maschera di protezione. - ASR 25 M SC, ASR 50 M SC: rimuovere il tubo flessibile e chiudere l’apertura di aspirazione (11) mediante l’apposito tappo (12). - Aprire le chiusure a scatto (9). Rimuovere la parte superiore (8) dal contenitore (10). Prima di rimuo- vere la parte superiore, commutare l’interruttore (1) in posizione “I”, affinché venga aspirata even- tuale polvere fuoriuscita. - Tirando indietro, estrarre con cautela il sacchetto filtro in PE (5) dall’apertura di aspirazione (11). Chiudere la flangia del sacchetto filtro in PE ribal- tando il coperchio. - Smaltire il materiale aspirato in conformità alle normative di legge vigenti.

9.2 Avvertenze di pulizia specifiche per

ASR 25 M SC, ASR 50 M SC

Nel caso di macchine appartenenti alla classe M, pulire l’esterno della macchina con un processo di aspirazione polvere e con l’ausilio di un panno oppure utilizzando appositi prodotti sigillanti, prima di toglierle dalla zona di pericolo. Tutte le parti della macchina devono essere considerate sporche quando provengono dalla zona di pericolo e devono essere svolte adeguate attività al fine di evitare una diffusione della polvere. Durante l’esecu- zione di lavori di manutenzione e riparazione tutti gli oggetti sporchi, che non possono essere puliti in modo soddisfacente, devono essere smaltiti. Questi oggetti devono essere smaltiti in sacchetti non trasparenti in conformità con le normative di legge vigenti in relazione allo smaltimento rifiuti di questo tipo.

10.1 Avvertenze generali

Prima di ogni manutenzione, spegnere l’uten- sile ed estrarre la spina. Pulire l’utensile (vedere capitolo 9.). Per la manutenzione eseguita dall’utilizzatore l’aspi- ratore deve essere smontato, pulito e mantenuto nella misura in cui ciò sia possibile, senza però causare in tal modo un pericolo per il personale addetto alla manutenzione ed altre persone. Misure preventive Misure preventive adatte comprendono la pulizia prima dello smontaggio, attuazione di prevenzione per la ventilazione forzata localmente filtrata dalla quale l’aspiratore viene smontato, pulizia della zona di manutenzione e dispositivi di protezione indivi- duali adeguati.

10.2 Riduzione della potenza di aspirazione

In caso di riduzione della potenza di aspirazione mettere in atto i seguenti provvedimenti:

1. Pulizia delle cassette-filtro mediante attivazione

dell’agitatore elettromagnetico (commutare l’interruttore (1) in posizione “RA”).

2. Svuotare il contenitore oppure sostituire il

sacchetto filtro in sacchetto filtro in tessuto non tessuto (6) oppure il sacchetto filtro in PE (5).

3. Sostituire le cassette-filtro (16), oppure risciac-

quarle sotto acqua corrente, asciugarle e inse- rirle nuovamente nell’utensile.

10. ManutenzioneITALIANO it

Prima del cambio filtro, scuotere nuovamente le cassette-filtro (16) attivando l’agitatore elettroma- gnetico (commutare l’interruttore (1) in posizione “RA”). Con l’ausilio di una moneta o di un oggetto simile ruotare il pulsante di bloccaggio (13) sul chiavistello (14) di 90° in senso antiorario e spingere indietro il chiavistello (14). Aprire la copertura ed estrarre le cassette-filtro (16) tirando verso l’alto. Chiudere subito le cassette-filtro estratte in un sacchetto di plastica a tenuta di polvere ed eseguirne lo smalti- mento in conformità alle disposizioni vigenti. Inse- rire nuove cassette-filtro, verificando che il filtro sia pulito e ben alloggiato.

10.4 Filtro protezione motore

Controllare regolarmente il filtro protezione motore. Se il filtro protezione motore (15) risultasse sporco, ciò indicherebbe un malfunzionamento delle cassette-filtro (16): - Sostituzione delle cassette-filtro (16). - Sostituire il filtro protezione motore (15), oppure risciacquarlo sotto acqua corrente, asciugarlo ed inserirlo nuovamente nell’utensile.

10.5 Sensore dell’acqua

ATTENZIONE - Pulire regolarmente il sensore dell’acqua e verificare che non presenti tracce di danneggia- mento.

10.6 Controllo tecnico

Deve essere eseguito dal produttore, o perlomeno da una persona da lui incaricata, con frequenza almeno annuale, un controllo tecnico inerente alla polvere, ad esempio il controllo di eventuali danni del filtro, l’ermeticità dell’utensile ed il funziona- mento del dispositivo di controllo. Per la manutenzione eseguita dall’utilizzatore l’aspi- ratore deve essere smontato, pulito e mantenuto nella misura in cui ciò sia possibile, senza però causare in tal modo un pericolo per il personale addetto alla manutenzione ed altre persone. Misure preventive Misure preventive adatte comprendono la pulizia prima dello smontaggio, attuazione di prevenzione per la ventilazione forzata localmente filtrata dalla quale l’aspiratore viene smontato, pulizia della zona di manutenzione e dispositivi di protezione indivi- duali adeguati. Durante l’esecuzione di lavori di manutenzione e ripara- zione tutti gli oggetti sporchi, che non possono essere puliti in modo soddisfacente, devono essere smaltiti. Questi oggetti devono essere smaltiti in sacchetti non trasparenti in conformità con le normative di legge vigenti in relazione allo smaltimento rifiuti di questo tipo. Se l’ indicatore di controllo della portata volumetrica (2) è acceso, oppure se si avverte un segnale acustico (solo per ASR 25 M SC, ASR 50 M SC), ciò indi- cherà che occorre vuotare il sacchetto filtro in tessuto non tessuto. Riduzione della potenza di aspirazione: attenersi alle avvertenze riportate nel capitolo Pulizia.

• Cassette-filtro (16) sporche? - Pulire.

• Sacchetto filtro in tessuto non tessuto (6) pieno - Sostituire.

• Sacchetto filtro in PE (5) pieno? - Sostituire.

• Contenitore (10)pieno? - Svuotare.

• Filtro protezione motore (15) aggiunto? - Vedere capitolo 10..

• Ugelli, tubi o tubi flessibili occlusi ?- Pulire. L’utensile non entra in funzione:

• Connettore inserito nella presa?

• Rete in assenza di tensione?

• La copertura dell’utensile è chiusa corretta- mente?

• Il sensore dell’acqua è disattivato? - Svuotare il contenitore; spegnere e riaccendere.

• Interruttore (1) in posizione “RA”/ “A”? - Commu- tare su “I”. Vedere capitolo 7.1.

• L’aspiratore non viene attivato/disattivato da un elettroutensile, sebbene l’interruttore (1) si trovi in posizione “RA” / “A”. - Collegare l’elettroutensile alla presa (3). Polvere nel contenitore in presenza di sacchetto filtro in tessuto non tessuto:

• Posizione del selettore ruotante errata. Vedere capitolo 6.3. Il sacchetto filtro in PE viene aspirato nelle cassette-filtro (16):

• Posizione del selettore ruotante errata. Vedere capitolo 6.4. Non attuare alcun intervento sull’utensile. Rivolgersi ad una officina autorizzata oppure al Servizio Assistenza Clienti Metabo (vedere capitolo 13. Riparazioni)

Utilizzare esclusivamente accessori originali Metabo. In caso di necessità, rivolgersi al proprio rivenditore per l’acquisto di accessori. Vedere pagina 4. 17 Sacchetto filtro in tessuto non tessuto M 5 pezzi = 1 set 18 Sacchetto filtro in PE M 5 pezzi = 1 set 19 Cassetta-filtro M in cellulosa 2 pezzi = 1 set 20 Cassetta-filtro M in poliestere 2 pezzi = 1 set 21 Filtro di protezione motore (1 pezzo) L’ordine minimo prevede 2 pezzi. 22 Clip per cavi (10 pz)

11. Eliminazione dei guasti

23 Tubo flessibile di aspirazione 24 Baionetta pezzo di chiusura 25 Tubi di aspirazione (2 pezzi) 26 Elemento intermedio 27 Ugello di aspirazione 28 Ugello per pavimenti (esecuzione in metallo) 29 Ugello universale 30 Spazzola universale 31 Spazzola imbottita 32 Ugello per fughe 33 Ugello in gomma 34 Set ugelli da pavimento (con impiego per pavi- mento ed impiego per l’aspirazione a umido) 35 Ugello multiuso 36 Tubo flessibile di aspirazione 37 Tubo flessibile di aspirazione (antistatico) 38 Pezzo di transizione ø 35/58 mm Le eventuali riparazioni degli utensili devono essere fatte esclusivamente da elettricisti specializzati! Utilizzare esclusivamente ricambi originali Metabo. In caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi, consultare il sito www.metabo.com. Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com. Gli imballaggi usati da Metabo sono riciclabili al 100%. Gli apparecchi e gli accessori non più utilizzabili contengono grandi quantità di materie prime e plastiche che possono comunque essere riciclate. Questo manuale è stampato su carta candeggiata, esente da cloro. Solo per i Paesi UE: non smaltire gli utensili con i rifiuti domestici! Secondo la Direttiva europea 2012/19/EU sugli apparecchi elet- trici ed elettronici usati e l’applicazione della Diret- tiva stessa nel diritto nazionale, gli utensili usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco-compatibile. Spiegazioni relative ai dati riportati a pagina 2. Con riserva di modifiche ai fini del miglioramento tecnologico. K =Classe polveri. Secondo EN 60335-2-69. A =Dimensioni esterne U =Tensione di rete F=Frequenza di rete A =Assorbimento di corrente N =Cavo di allacciamento alla rete

=Assorbimento di potenza nominale

max2 = Portata max. (sul soffiante) V =Volume contenitore max. m =Peso (senza cavo di rete) Livello sonoro classe A tipico (IEC 60335-2-69):

=livello di pressione acustica

=livello di potenza sonora Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 dB(A). Indossare protezioni acustiche. Valori rilevati secondo EN 60704. ~ Corrente alternata I dati tecnici riportati sono soggetti a tolleranze (in funzione dei rispettivi standard validi).
