HASZNÁLATI ÚTMUTATÓ VCE 33 L AC Flex

2. Napájací kábel odrežte.

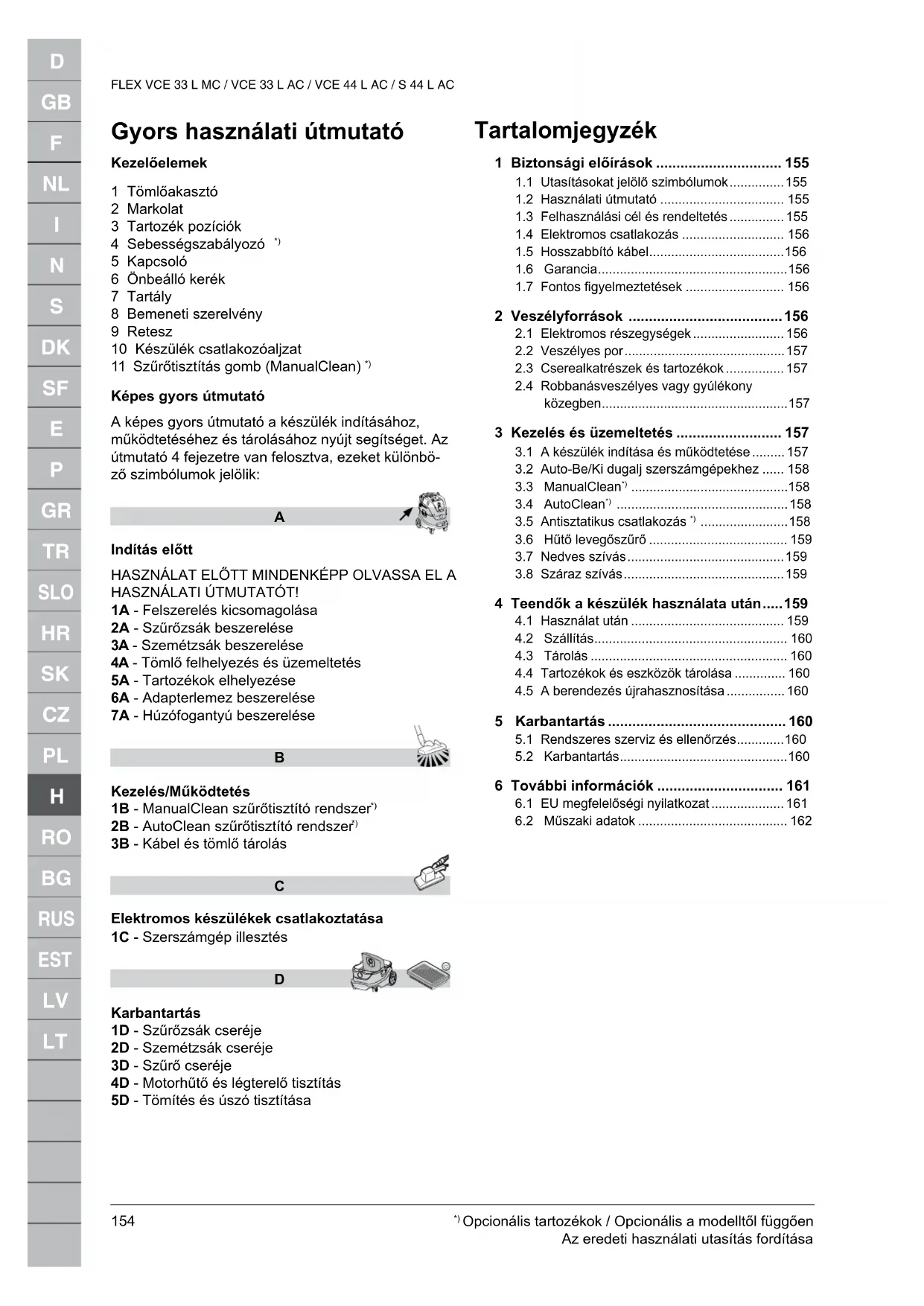

FLEX VCE 33 L MC / VCE 33 L AC / VCE 44 L AC / S 44 L AC Gyors használati útmutató Kezelőelemek 1 Tömlőakasztó 2 Markolat 3 Tartozék pozíciók 4 Sebességszabályozó

5 Kapcsoló 6 Önbeálló kerék 7 Tartály 8 Bemeneti szerelvény 9 Retesz 10 Készülék csatlakozóaljzat 11 Szűrőtisztítás gomb (ManualClean)

Képes gyors útmutató A képes gyors útmutató a készülék indításához, működtetéséhez és tárolásához nyújt segítséget. Az útmutató 4 fejezetre van felosztva, ezeket különbö- ző szimbólumok jelölik:

Indítás előtt HASZNÁLAT ELŐTT MINDENKÉPP OLVASSA EL A HASZNÁLATI ÚTMUTATÓT! 1A - Felszerelés kicsomagolása 2A - Szűrőzsák beszerelése 3A - Szemétzsák beszerelése 4A - Tömlő felhelyezés és üzemeltetés 5A - Tartozékok elhelyezése 6A - Adapterlemez beszerelése 7A - Húzófogantyú beszerelése

Kezelés/Működtetés 1B - ManualClean szűrőtisztító rendszer

2B - AutoClean szűrőtisztító rendszer

3B - Kábel és tömlő tárolás

Elektromos készülékek csatlakoztatása 1C - Szerszámgép illesztés

Karbantartás 1D - Szűrőzsák cseréje 2D - Szemétzsák cseréje 3D - Szűrő cseréje 4D - Motorhűtő és légterelő tisztítás 5D - Tömítés és úszó tisztítása Tartalomjegyzék 1 Biztonsági előírások ............................... 155

1.1 Utasításokat jelölő szimbólumok ............... 155

1.2 Használati útmutató .................................. 155

1.3 Felhasználási cél és rendeltetés ............... 155

1.4 Elektromos csatlakozás ............................ 156

1.5 Hosszabbító kábel ..................................... 156

1.6 Garancia .................................................... 156

1.7 Fontos figyelmeztetések ........................... 156

2 Veszélyforrások ...................................... 156

2.1 Elektromos részegységek ......................... 156

2.2 Veszélyes por ............................................ 157

2.3 Cserealkatrészek és tartozékok ................ 157

2.4 Robbanásveszélyes vagy gyúlékony

közegben ................................................... 157 3 Kezelés és üzemeltetés .......................... 157

3.1 A készülék indítása és működtetése ......... 157

3.2 Auto-Be/Ki dugalj szerszámgépekhez ...... 158

3.5 Antisztatikus csatlakozás

3.6 Hűtő levegőszűrő ...................................... 159

4 Teendők a készülék használata után ..... 159

4.4 Tartozékok és eszközök tárolása .............. 160

4.5 A berendezés újrahasznosítása ................ 160

5 Karbantartás ............................................ 160

5.1 Rendszeres szerviz és ellenőrzés ............. 160

5.2 Karbantartás .............................................. 160

6 További információk ............................... 161

6.1 EU megfelelőségi nyilatkozat .................... 161

6.2 Műszaki adatok ......................................... 162*)

Opcionális tartozékok / Opcionális a modelltől függően Az eredeti használati utasítás fordítása

FLEX VCE 33 L MC / VCE 33 L AC / VCE 44 L AC / S 44 L AC 1 Biztonsági előírások Ez a dokumentum a készülékre vonatkozó biz- tonsági tudnivalókat, illetve egy gyors használati útmutatót tartalmaz. Mielőtt először bekapcsolja a készüléket, olvassa el figyelmesen ezt a használati útmutatót. Tegye az útmutatót olyan helyre, ahol később is megtalálja. További támogatás A készülékről további információ talál a honlapun- kon: www.flex-tools.com. További kérdések esetén keresse a Flex országo- san felelős szervizképviselőjét. Lásd a dokumentum hátsó oldalán.

1.1 Utasításokat jelölő szimbólumok

VESZÉLY Súlyos baleseteket, akár halált okozó közvet- len veszélyforrás. VIGYÁZAT Olyan veszélyforrás, amely súlyos balesete- ket, vagy akár halált is okozhat. FIGYELEM Olyan veszélyforrás, amely kisebb balesete- ket és rongálódásokat okozhat.

1.2 Használati útmutató

• csak olyan személyek használhatják, akik tisz- tában vannak a helyes használatával, és kifeje- zetten meg lettek bízva a működtetésével

• csak felügyelet mellett szabad használni A készüléket nem használhatják olyan személyek (beleértve a gyermekeket), akik fizikai, érzékszervi vagy mentális adottságaiknál fogva, vagy kellő is- meretek és tapasztalat hiányában nem képesek a biztonságos használatra. A gyermekeket nem szabad felügyelet nélkül hagy- ni, nehogy játsszanak a készülékkel. Tilos a nem biztonságos műveletek végzése. Szűrő nélkül tilos használni a készüléket! Kapcsolja ki a készüléket és húzza ki a hálózati du- galjat az alábbi esetekben:

• Tisztítás és szervizelés előtt

• Részegységek cseréje előtt

• A készülék átkapcsolása előtt

• Ha habzás látható, vagy folyadék jön ki A használati útmutató és az adott országban érvé- nyes vonatkozó balesetvédelmi előírások mellett be kell tartani a biztonságra és helyes használatra vonatkozó elfogadott irányelveket is. A munka elkezdése előtt a kezelő személyzetet tájékoztatni kell, és betanítani a következőkkel kap- csolatban:

• a készülék használata

• a felszívandó anyaghoz társuló kockázatok

• a felszívott anyag biztonságos ártalmatlanítása

1.3 Felhasználási cél és rendeltetés

Ezt a mobil porelszívó berendezést hatékony és biztonságos működésre terveztük, gyártottuk és vetettük szigorú vizsgálatok alá, amely képességét a készülék csak a jelen útmutatóban leírtak betartá- sával tudja nyújtani. A készülék ipari felhasználásra alkalmas, így gyá- rakban, építési területeken és műhelyekben is. A készüléket kereskedelmi célokra terveztük, pél- dául szállodák, iskolák, kórházak, gyárak, üzletek, irodák és gépkölcsönzők számára. A nem rendeltetésszerű használatból eredő balese- tek csak az előírások betartásával előzhetők meg. OLVASSA EL ÉS TARTSA BE AZ ÖSSZES BIZ- TONSÁGI ELŐÍRÁST. A készülék száraz, nem gyúlékony porok és folyadé- kok felszívására alkalmas. Minden egyéb használat nem rendeltetésszerű használatnak minősül. A gyártó nem vállal fele- lősséget az ilyen használatból eredő károkért. Az ilyen használatból eredő kockázatokat kizárólag a felhasználó viseli. A rendeltetésszerű használathoz a gyártó által meghatározott helyes üzemeltetés, szervizelés és javítás is hozzátartozik. A készülék száraz, nem gyúlékony porok és folya- dékok, valamint > 1 mg/m³ foglalkozási expozíciós határértékkel (OEL-érték) szabályozott veszélyes porok felszívására alkalmas. Porosztály: L (IEC 60335-2-69). Reinweiß; RAL 9010 Tiefschwarz; RAL 9005 Verkehrsrot; RAL 3020 Pastellorange; RAL 2003

Az L porosztálynak megfelelő készülékek esetében a szűrő anyagát bevizsgálták. Az áteresztőképes- ség felső határértéke 1 %, az ártalmatlanítási eljá- rásra nem vonatkozik különleges előírás. Porelszívók esetében hatékony, L levegőáramlású légcserét kell biztosítani, amennyiben az elszívott levegőt visszavezetik a helyiségbe. Használat előtt figyelembe kell venni a vonatkozó nemzeti előíráso- kat!*) Opcionális tartozékok / Opcionális a modelltől függően Az eredeti használati utasítás fordítása

1.4 Elektromos csatlakozás

Javasolt a készüléket hibaáram-védőkapcsolóval védett áramkörre csatlakoztatni. Helyezze el a villamos részegységeket (aljaztok, dugaszok, csatlakozók) és fektesse le a hosszab- bító vezetéket, hogy a védelmi osztály érvényben maradjon. A tápkábelek és hosszabbítók csatlakozói és össze- kötő elemei vízállóak legyenek.

1.5 Hosszabbító kábel

Csak a gyártó által megadott típusú, vagy más, jó minőségű hosszabbító kábelt használjon. Hosszabbító kábel használatakor ellenőrizze a ká- bel szükséges legkisebb keresztmetszetét: Kábelhossz Keresztmetszet < 16 A < 25 A max. 20 m 1,5 mm

A garancia tekintetében általános üzleti feltételeink érvényesek. A gyártó nem felelős a berendezésen végrehajtott nem engedélyezett változtatásokból, a nem megfe- lelő kefék használatából, valamint a nem rendelte- tésszerű használatból eredő károkért.

1.7 Fontos figyelmeztetések

VIGYÁZAT Tűz, áramütés és balesetek kockázatának elkerülésére olvasson el és tartson be minden biztonsági előírást és figyelmeztetést. Ez a készülék akkor biztonságos, ha az ismertetett tisztí- tó funkciókra használja. Ha meghibásodik valamely elektromos vagy mozgó alkatrésze, a készüléket és/ vagy a tartozékát az illetékes szervizközpont vagy a gyártó javítsa meg következő használat előtt, így elkerülheti a további gépkárokat, vagy a felhasználó testi sérüléseit. Ne hagyja őrizetlenül a készüléket, ha a hálózati dugaljba van csatlakoztatva. Húzza ki a hálózati dugaljból, ha már nem használja, illetve karbantar- tás előtt. A készüléket csak alkalmanként szabad kültéren használni. Sérült hálózati kábellel vagy csatlakozódugasszal nem szabad használni. Kihúzáshoz a csatlakozódu- gaszt fogja meg, ne a kábelt. Nedves kézzel tilos a hálózati dugaljba illesztett villamos kábelhez vagy a készülékhez nyúlni. Kihúzás előtt kapcsoljon ki min- den kezelőelemet. A készüléket nem szabad a hálózati kábelnél fogva húzni vagy megemelni, tilos a hálózati kábelt fo- gantyúként használni, ne zárja el a kábel ajtaját és ne húzza a kábelt éles sarkok vagy élek mentén. A készüléket ne próbálja a hálózati kábel hosszánál nagyobb távolságban használni. A hálózati kábelt tartsa távol fűtőfelületektől. A hajat, ujjakat és a testrészeket tartsa távol a nyí- lásoktól és mozgó alkatrészektől. Ne helyezzen tárgyakat a nyílásokba és ne használja a készüléket eltömődött nyílásokkal. Gondoskodjon róla, hogy a nyílásokba ne kerüljön por, papírforgács, haj, szőrzet és bármi egyéb, ami csökkenti a levegő áramlását. Tilos kültéren, alacsony hőmérsékleten alkalmazni! A készüléket tilos használni gyúlékony vagy robba- nóképes folyadékok, például benzin felszívására, vagy olyan helyeken, ahol ilyen anyagok előfordul- hatnak. Nem szabad égő vagy füstölő anyagokat felszívni, így tilos a cigaretta, gyufa vagy forró hamu felszívá- sa! Lépcsők tisztításakor mindig legyen nagyon körülte- kintő. Ne használja a készüléket, ha nincsenek a szűrők beszerelve. Ha a készülék nem működik megfelelően, vagy le- ejtették, megrongálódott, az időjárásnak volt kitéve, esetleg vízbe esett, akkor juttassa a szervizközpont- ba vagy a viszonteladóhoz. Ha hab vagy folyadék jön ki a készülékből, akkor azonnal kapcsolja ki a készüléket. A készülék nem használható vízszivattyúként. A készüléket csak levegő és víz keverékének felszívá- sára tervezték. A készüléket megfelelően földelt hálózati áramfor- rásra csatlakoztassa. A fali dugalj és a hosszabbító kábel legyen ellátva működőképes védőföldeléssel. Biztosítson megfelelő szellőzést a munkavégzés helyén. Ne használja a készüléket létraként vagy fellépő- ként. A készülék felborulhat és megrongálódhat. Fennáll a sérülés veszélye. A készüléken lévő dugaljat csak az útmutatóban ismertetett célokra használja. 2 Veszélyforrások

2.1 Elektromos részegységek

VESZÉLY A készülék felső részén feszültség alatti alkat- részek találhatók.*) Opcionális tartozékok / Opcionális a modelltől függően Az eredeti használati utasítás fordítása

FLEX VCE 33 L MC / VCE 33 L AC / VCE 44 L AC / S 44 L AC A feszültség alatti részegységek érintése súlyos vagy halálos sérülésekhez vezethet.

1. Vigyázzon, hogy ne érje víz a készülék felső

részét. VESZÉLY Áramütés a hibásan bekötött tápkábel veze- tékből eredően. A hibásan bekötött tápkábel vezeték súlyos vagy halálos sérülésekhez vezethet.

1. Vigyázzon, hogy ne sérüljön meg a tápkábel

(például úgy, hogy járművel áthajtanak rajta, meghúzzák vagy összenyomják).

2. Rendszeresen ellenőrizze, hogy a hálózati táp-

kábel nem sérült-e, vagy nem mutatja-e az elö- regedés jeleit.

3. Ha a tápkábel sérült, akkor a veszélyek megelő-

zésére cseréltesse ki egy hivatalos Flex viszont- eladóval vagy hasonló szakemberrel.

4. A tápkábelt szigorúan tilos az ujjak, vagy a keze-

lő személy bármely testrésze köré csavarni.

VIGYÁZAT Veszélyes anyagok. Veszélyes anyagok felporszívózása súlyos vagy halálos sérülésekhez vezethet.

1. Az alábbi anyagokat tilos a készülékkel felszívni:

– forró anyagok (égő cigaretta, forró hamu stb.) – gyúlékony, robbanásveszélyes, agresszív hatású folyadékok (pl. benzin, oldószerek, savak, lúgok stb.) – gyúlékony, robbanásveszélyes porok (pl. magnéziumpor, alumíniumpor stb.)

2.3 Cserealkatrészek és tartozékok

FIGYELEM Cserealkatrészek és tartozékok. A nem eredeti pótalkatrészek, kefék és tar- tozékok használata hátrányosan befolyásolhatja a készülék biztonságos használatát és működését.

1. Csak eredeti, Flex cserealkatrészeket és tar-

tozékokat használjon. A kezelő egészségét és biztonságát, továbbá a készülék működését be- folyásoló alkatrészek a következők: Leírás Rendelési sz. Sík PTFE szűrő, 1 db. 445.118 Gyapjú szűrőzsák, 5 db. 445.088 Szemétzsák, 5 db. 445.061 Hosszú élettartamú Long Life porzsák, 1 db.

Motorhűtő PET levegőszűrő, 1 db. 445.134

2.4 Robbanásveszélyes vagy gyúlékony

közegben FIGYELEM Ez a készülék nem alkalmas robbanásveszé- lyes vagy gyúlékony közegben való haszná- latra, vagy olyan helyen, ahol ilyen légkör ki- alakulhat illékony folyadékok vagy robbanásveszé- lyes gázok vagy gőzök következtében. 3 Kezelés és üzemeltetés FIGYELEM Meghibásodás a nem megfelelő tápfeszültség- ből eredően. A készülék meghibásodhat, ha nem megfelelő tápfe- szültséghez csatlakoztatja.

1. Ellenőrizze, hogy a helyi elektromos hálózat táp-

feszültsége megfelel-e a készülék adattábláján feltüntetett paramétereknek.

3.1 A készülék indítása és működtetése

1. Ellenőrizze, hogy az elektromos kapcsoló kikap-

csolva legyen (0 állásban).

2. Ellenőrizze, hogy a készülékbe megfelelő szűrők

vannak-e beszerelve.

3. Ezután csatlakoztassa a szívótömlőt a készü-

lék szívó bemenetére, úgy, hogy a tömlőt előre nyomja, amíg stabilan a helyére nem kerül a bemeneten.

4. Ezután csatlakoztassa a csöveket a tömlő

fogantyújánál fogva, és jobbra-balra csavaró mozdulattal győződjön meg róla, hogy a csövek helyesen vannak-e rögzítve.

5. Csatlakoztasson megfelelő fúvókát a csőhöz. A

fúvókát a felszívni kívánt anyag jellegének meg- felelően válassza ki.

6. Amennyiben egy porképző eszközzel együtt

porelszívásra használja, csatlakoztassa a szívó- tömlő végét egy megfelelő adapter segítségével.

7. Csatlakoztassa a dugvillát egy alkalmas hálózati

dugaljba.*) Opcionális tartozékok / Opcionális a modelltől függően Az eredeti használati utasítás fordítása

8. Állítsa a hálózati kapcsolót I állásba a motor in-

dításához. Kapcsolás I állásba: Kapcsolja be a készület Fordítsa el az óramutató járásának megfelelően a sebességszabályozáshoz Kapcsolás 0: Állítsa le a készüléket Kapcsolás

Auto-Be/Ki üzemmód bekapcsolása Kapcsolja az óramu tató járásával ellentétes irányba a sebesség szabályozásához Kapcsolás I állásba: Kapcsolja be a készület Kapcsolás

Állítsa le a készüléket. Állandó tápfe- szültség a dugaljban Kapcsolás

Auto-Be/Ki üzemmód bekapcsolása Kapcsolja I+ Ki állásba: Kapcsolja be a a készüléket kikap- csolt automatikus szűrőtisztító funk- cióval Kapcsolja + Ki állásba: Kapcsolja be az Auto-Be/Ki üzemet kikapcsolt automatikus szűrőtisztító funkcióval A sebességszabályozó egy külön forgatógomb segítségével működtet- hető

3.2 Auto-Be/Ki dugalj szerszámgépekhez

FIGYELEM Készülék csatlakozóaljzat. A készüléken elhelyezett dugaljat kiegészítő elektromos berendezések csatlakoztatására tervez- ték; bővebb információkért lásd a műszaki adatokat!

1. Más készülék csatlakoztatása előtt mindig kap-

csolja ki a készüléket, és a csatlakoztatni kívánt készüléket.

2. Olvassa el a csatlakoztatni kívánt készülék hasz-

nálati útmutatóját és tartsa be az ott közölt bizton- sági utasításokat. A készüléken egy földelt konnektor került kialakítás- ra. Erre külső szerszámgép csatlakoztatható. A du- galjon állandó tápfeszültség van, ha az elektromos kapcsoló pozícióban van , azaz a gép hosszabbí- tóként használható. Pozícióban a porszívó ki vagy be kapcsolható a csatlakoztatott szerszámgéppel. A porszennyező- dés azonnal felszívódik a szennyeződés helyéről. A jogszabályi megfelelőség érdekében csak engedé- lyezett porképző eszközöket szabad használni. A csatlakoztatott villamos berendezés legnagyobb teljesítményfelvételét a „Műszaki adatok” fejezet ismereti. Mielőtt a kapcsolót állásba állítja, ellenőrizze

hogy a csatlakoztatott eszköz ki legyen kapcsolva.

A MC készülék egy félautomata szűrőtisztító rend- szerrel, ManualClean rendszerrel van felszerelve. A szűrőtisztító rendszert legkésőbb akkor működtesse, ha a szívás teljesítménye már nem elégséges. A szűrőtisztító funkció rendszeres használata gondos- kodik a szívóteljesítmény fenntartásáról, és növeli a szűrő élettartamát. Az idevágó utasításokért lásd a gyors használati útmutatót!

Az AC készülék az AutoClean félautomata szűrőtisz- tító rendszerrel van felszerelve. A gyakori tisztítási ciklusok automatikusan végre lesznek hajtva műkö- dés közben annak érdekében, hogy a szívóteljesít- mény mindig a legjobb legyen. A szívóteljesítmény csökkenése esetén illetve nagy mennyiségű porban való alkalmazásakor ajánlott a szűrőtisztítást manuálisan elvégezni.

1. Kapcsolja ki a készüléket!

2. Zárja el tenyérrel a fúvókákat vagy a szívótömlő

3. Fordítsa a kapcsolót "I" állásba, és hagyja a ké-

szüléket teljes sebességen kb. 10 másodpercig a szívótömlő nyílását elzárva üzemelni. Amennyiben a szívóteljesítmény továbbra is csök- kent, vegye ki a szűrőt, tisztítsa meg mechanikusan vagy cserélje ki a szűrőt! Bizonyos alkalmazások esetén, mint a nedves szí- vás, ajánlott az automatikus szűrőtisztító rendszert kikapcsolni. Részletes információkért lásd a 3.1 fe- jezetet.

3.5 Antisztatikus csatlakozás

FIGYELEM A készülék egy antisztatikus rendszerrel van ellátva, a por felszívása közben esetlegesen képződő sztatikus feltöltődés kisütésére. Az antisztatikus rendszer a motor tetejének elülső részén helyezkedik el, és földelő csatlakozást hoz létre a tartály bemeneti szerelvényével. A megfelelő működés érdekében ajánlott elektromos vezető vagy antisztatikus szívótömlőt használni.*) Opcionális tartozékok / Opcionális a modelltől függően Az eredeti használati utasítás fordítása

1. Az opcionális szemétzsák behelyezésekor

ügyeljen rá, hogy az antisztatikus csatlakozás ne szűnjön meg.

3.6 Hűtő levegőszűrő

Az elektronika és a motor védelme érdekében, a készülék hűtő levegő légterelővel van ellátva. Rend- szeresen tisztítsa meg a hűtő levegő légterelőt! Olyan területeken, ahol a környezeti levegőben ma- gas a finom por koncentrációja, a por a levegőcsa- tornákban és a motorban való lerakódásának meg- akadályozására ajánlott a készüléket egy opcionális hűtő levegő szűrőkazettával felszerelni. Vegye fel a kapcsolatot a területi képviselőjével! FIGYELEM Amennyiben a hűtő levegőszűrőt a por eltömí- tette, a motorban bekapcsolhat a túlterhelés- védelem kapcsoló. Ilyen esetben kapcsolja ki a porszívót, tisztítsa meg a hűtő levegőszűrőt, és hagyja kihűlni kb. 5 percig.

FIGYELEM A készülék vízszintkorlátozó rendszere a leg- nagyobb folyadékszint elérése után kikapcsol- ja a készüléket.

1. Ha ez történik, kapcsolja ki a készüléket.

2. Húzza ki a készüléket a hálózati dugaljból, és

ürítse ki a tartályt.

3. A vízszintkorlátozó rendszer beszerelése nélkül

nem szabad folyadékokat felszívni.

4. Ne szívjon fel gyúlékony folyadékokat

5. Folyadék felszívása előtt mindig vegye ki a szű-

rőzsákot/porzsákot és ellenőrizze, hogy a víz- szintkorlátozó jól működik-e.

6. Ha habzás látható, azonnal hagyja abba a mun-

kát, és ürítse ki a tartályt.

7. A vízszintkorlátozó eszközt rendszeresen tisztí-

tani, épségét pedig ellenőrizni kell. A tartály ürítése előtt húzza ki a készüléket a hálóza- ti dugaljból. Húzza le a bemenetről a tömlőt. Lazítsa meg a reteszt úgy, hogy húzza kifelé, ezzel kioldja a motorfedél rögzítését. Nyissa fel a motorfedelet a tartályról! Folyadékok felszívása után mindig ürítse ki és tisztítsa meg a tartályt és a vízszintkorlátozót rendszert. Ürítse a tartályt úgy, hogy hátrafelé vagy oldalra bil- lenti, és kiönti a benne lévő folyadékot egy padlóösz- szefolyóba vagy hasonló vízelvezetésbe. Helyezze vissza a motorfedelet a tartályra. Zárja a motorfedelet a reteszekkel. A durva manőverek véletlenül bekapcsolhatják a vízszintkorlátozó rendszert. Amennyiben ez bekövet- kezik, kapcsolja ki a készüléket, és várjon 3 másod- percig a készülék visszaállításához. Ezután tovább üzemeltetheti a készüléket.

FIGYELEM Környezetre ártalmas anyagok felszívása. A felszívott anyagok a környezetre ártalmasak lehetnek.

1. A felszívott szennyeződéseket a helyi előírások-

nak megfelelően juttassa hulladékba. Száraz szívás utáni ürítés előtt húzza ki a villamos csatlakozódugaszt a hálózati dugaljból. Kifelé húzva lazítsa meg a reteszt, ezzel kioldja a motorfedél rög- zítését. Nyissa fel a motorfedelet a tartályról! Szűrő: Ellenőrizze a szűrőket! A szűrő kirázással, kikeféléssel vagy kimosással tisztítható. A porszí- vózás folytatása előtt várja meg, míg a porzsák megszárad! Porzsák: Ellenőrizze a zsák töltöttsé- gét. Szükség esetén cserélje ki a porzsákot. A régi porzsákot vegye ki. Az új porzsákot úgy rögzítse, hogy a gumimembrános kartonos részt vezesse át a szívóbemeneten. Ellenőrizze, hogy a gumimembrán áthalad-e a szívó bemenet magasításán. Biztonsági szűrőzsák: Ellenőrizze a zsák töltöttsé- gét. Szükség esetén cserélje ki a porzsákot. A hasz- nált zsák eltávolításakor védőmaszk és védőruházat viselendő! Óvatosan vegye ki a porzsák csatlakozó- ját a bemeneti szerelvényről. Zárja le a porzsák csat- lakozóját a csúszkával. A felszívott szennyeződése- ket a helyi előírásoknak megfelelően ártalmatlanítsa. Ürítés után: Zárja a motorfedelet a tartályhoz és rögzítse a motorfedelet a reteszekkel. Száraz anya- got tilos felszívni a készülékbe szerelt szűrő nélkül. A készülék szívásának hatékonysága a szűrő és a porzsák méretétől és minőségétől függ. Ezért mindig csakis eredeti szűrőt és porzsákokat használjon. 4 Teendők a készülék használata után

Veszélyes por felszívása után porszívózza le a ké- szülék külső részeit. Ha a gép nincs használatban, húzza ki a villamos csatlakozódugaszt a hálózati dugaljból. Csévélje fel a hálózati kábelt a készüléktől kezdve. A hálózati kábel a motorfedél köré vagy a tartályra tekerhető fel, illetve az akasztóra vagy rögzítőkre akasztható.*) Opcionális tartozékok / Opcionális a modelltől függően Az eredeti használati utasítás fordítása

FLEX VCE 33 L MC / VCE 33 L AC / VCE 44 L AC / S 44 L AC Néhány típus külön tartozéktároló rekesszel rendel- kezik.

1. A készülék szállítása előtt zárjon le minden zár-

2. Ne döntse meg a készüléket, ha folyadék van a

szennyfogó tartályban.

3. A készülék emeléséhez ne használjon emelő-

4. A készüléket tilos a húzófogantyúnál fogva fele-

, vagy a kilincset a L-BOXX

FIGYELEM A készüléket száraz, fagytól védett helyen tárolja. A készülék csak beltérben tárolható.

4.4 Tartozékok és eszközök tárolása

A tartozékok és eszközök kényelmes szállítása és tárolása érdekében, a készülék oldalán sínek van- nak kialakítva, amelyeknek köszönhetően a készü- lék pántokkal és más rögzítőeszközökkel rögzíthető. A készülék hátoldalán egy rugalmas pánt és akasz- tók vannak elhelyezve, a szívótömlő és a hálózati kábel felhelyezéséhez. Az idevágó utasításokért lásd a gyors használati útmutatót! A készülék tetejére egy csatlakozó rendszerrel opci- onális adapterlemez

szerelhető fel a 2-pontos illet- ve 4-pontos tárolódobozok rögzítéséhez. Az adapterlemez beszerelése előtt húzza ki a villa- mos csatlakozódugaszt a hálózati dugaljból. FIGYELEM

Ne emelje fel a készüléket az adapterleme- zen, ha a tárolódoboz nincs biztonságosan rögzítve. Jegyezze meg a készülék súlyelosz- lását a tárolódobozban! A tárolódobozok maximális súlya 30 kg.

4.5 A berendezés újrahasznosítása

A régi tisztítógépet tegye használhatatlanná.

1. Szüntesse meg a készülék hálózati csatlakozá-

2. Vágja el a tápkábelt.

3. Az elektromos készülékeket tilos háztartási hul-

ladékkal együtt elhelyezni. A 2012/19/EU európai irányelv értelmében a feleslegessé vált elektromos és elektronikus készülékeket, a használt elektromos terméke- ket külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani. 5 Karbantartás

5.1 Rendszeres szerviz és ellenőrzés

A készülék rendszeres szervizelését és ellenőrzé- sét szakképzett személyzet végezze el, a hatályos jogszabályoknak és rendeleteknek megfelelően. Különösen ajánlott a földfolytonosság, a szigete- lési ellenállás és a rugalmas vezeték állapotának megfelelőségét igazoló villamos vizsgálatok gyakori elvégzése. Bármilyen hiba esetén a készüléket ki KELL vonni az üzemből, és hivatalos szervizszakemberrel kell teljeskörűen átvizsgáltatni és megjavíttatni. Évente legalább egyszer egy Flex szerelőnek vagy egy képzett személynek műszaki felülvizsgálat ke- retében ellenőriznie kell a szűrőket, a légzárást és a szabályozást.

Karbantartás előtt húzza ki a villamos csatlakozó- dugaszt a hálózati dugaljból. A készülék használata előtt ellenőrizze, hogy az adattáblán olvasható fe- szültség és frekvencia megfelel-e a hálózati feszült- ség értékeinek. A készüléket folyamatos nehéz üzemű munkára terveztük. Az üzemórák számától függően a szeny- nyfogó szűrőket cserélni vagy üríteni kell. A készülék nedves ronggyal és kis mennyiségű tisztítóspray használatával tisztítható. Karbantartás és tisztítás közben olyan módon kezel- je a készüléket, hogy ne veszélyeztesse a személy- zetet vagy más személyeket. A karbantartás területén

• Használjon szűrővel ellátott kényszerszellőzte- tést

• Viseljen védőruházatot

• Tisztítsa meg a karbantartás területét úgy, hogy ne kerüljenek ki ártalmas anyagok a környezet- be. A karbantartási és javítási munkák során minden, nem megfelelően tisztítható részt:

• szorosan zárt csomagolásba kell helyezni

• Az ilyen típusú hulladékok ártalmatlanítására vonatkozó érvényes szabályozásoknak megfele- lően ártalmatlanítandó! Értékesítés-támogatási szolgáltatásainkért forduljon a márkakereskedőjéhez vagy a Flex országosan felelős szervizképviselőjéhez. Lásd a dokumentum hátsó oldalán.*) Opcionális tartozékok / Opcionális a modelltől függően Az eredeti használati utasítás fordítása

FLEX VCE 33 L MC / VCE 33 L AC / VCE 44 L AC / S 44 L AC 6 További információk

6.1 EU megfelelőségi nyilatkozat

Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk forgalomba hozott kivitelben megfelel az EK irányelvek vonatkozó, alapvető biztonsági és egészségügyi követelményeinek. A gép jóváhagyásunk nélkül történő módosítása esetén ez a nyilatkozat elveszti érvényességet. Termék: Szívóberendezés nedves és száraz alkalmazásra Típus: VCE 33 L MC / VCE 33 L AC /

FLEX Elektrowerkzeuge GmbH Bahnhofstraße 15, D-71711 Steinheim/Murr*) Opcionális tartozékok / Opcionális a modelltől függően Az eredeti használati utasítás fordítása

VCE 44 L AC S 44 L AC VCE 44 L AC VCE 33 L AC VCE 33 L AC VCE 44 L AC Lehetséges tápfeszültség V 220-240 220-240 220-240 220-240 120 (12 A) 220-240 220-240 Teljesítmény P IEC W 1200 1200 1200 1200

Teljesítmény P max W 1400 1400 1400 1400 1250 1400 1400 Készülék aljzatára csatlakoztatott teljesítmény W 2400 1100 2400 1100 600 2400 2400 Hálózati frekvencia Hz 50/60 50/60 50/60 50/60 50/60 50/60 50/60 Biztosíték A 16 10 16 10 15 16 16 Védelmi fokozat (nedvesség, por) IPX4 Védelmi osztály (elektromos) I Max. Légáramlás

(IEC 60335-2-69) dB(A) 68 ± 2 Üzemi zajszint dB(A) 60 ± 2 Vibráció, ISO 5349, a

0,5 Porosztály L ** a turbinánál mérve A műszaki adatok és részletek előzetes értesítés nélkül megváltozhatnak.*
