VCE 33 L AC - Dulkių siurblys Flex - Nemokama naudojimo instrukcija

NAUDOJIMO INSTRUKCIJA VCE 33 L AC Flex

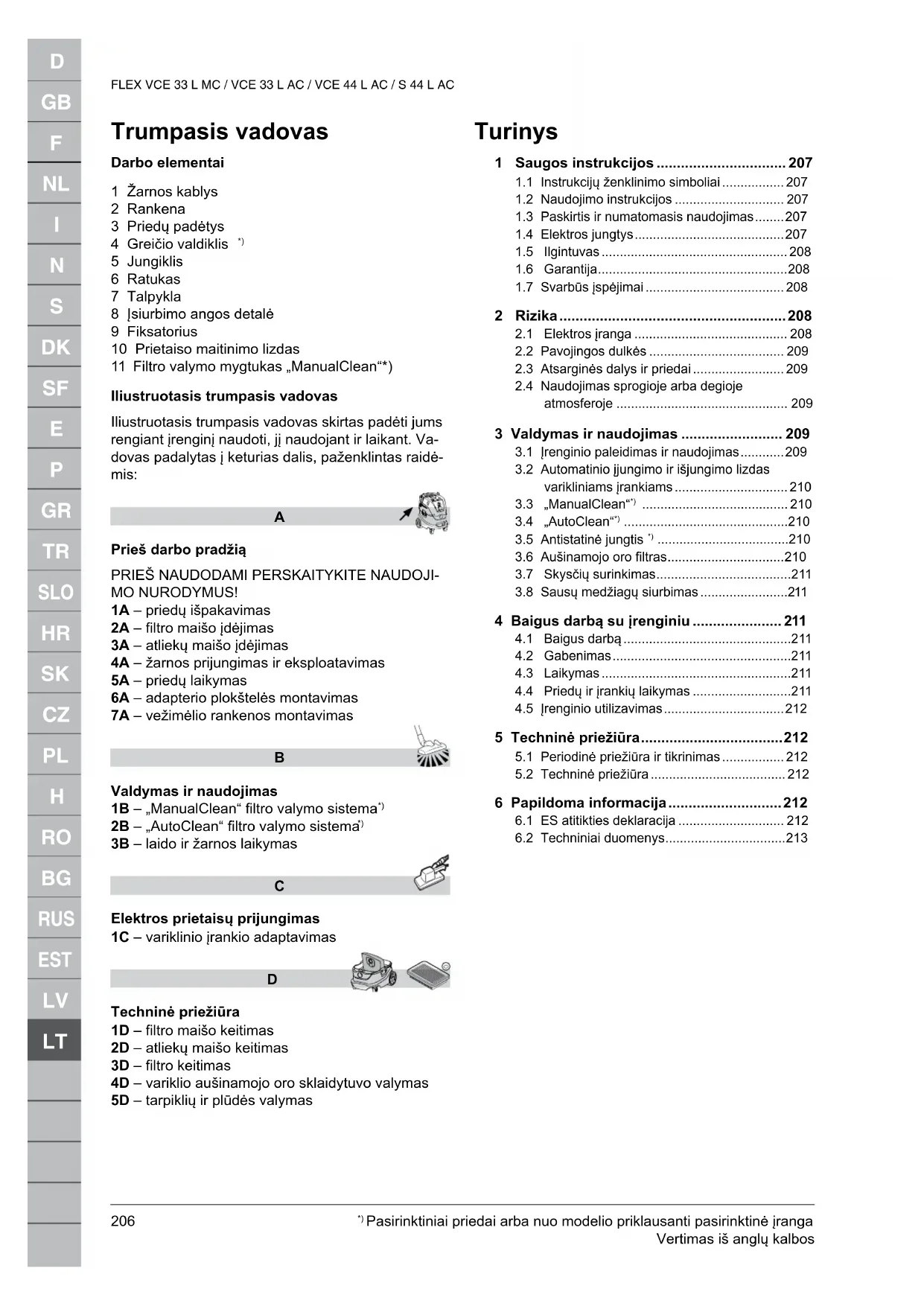

FLEX VCE 33 L MC / VCE 33 L AC / VCE 44 L AC / S 44 L AC Trumpasis vadovas Darbo elementai 1 Žarnos kablys 2 Rankena 3 Priedų padėtys 4 Greičio valdiklis

5 Jungiklis 6 Ratukas 7 Talpykla 8 Įsiurbimo angos detalė 9 Fiksatorius 10 Prietaiso maitinimo lizdas 11 Filtro valymo mygtukas „ManualClean“*) Iliustruotasis trumpasis vadovas Iliustruotasis trumpasis vadovas skirtas padėti jums rengiant įrenginį naudoti, jį naudojant ir laikant. Va- dovas padalytas į keturias dalis, paženklintas raidė- mis:

MO NURODYMUS! 1A – priedų išpakavimas 2A – filtro maišo įdėjimas 3A – atliekų maišo įdėjimas 4A – žarnos prijungimas ir eksploatavimas 5A – priedų laikymas 6A – adapterio plokštelės montavimas 7A – vežimėlio rankenos montavimas

Valdymas ir naudojimas 1B – „ManualClean“ filtro valymo sistema

3B – laido ir žarnos laikymas

Elektros prietaisų prijungimas 1C – variklinio įrankio adaptavimas

Techninė priežiūra 1D – filtro maišo keitimas 2D – atliekų maišo keitimas 3D – filtro keitimas 4D – variklio aušinamojo oro sklaidytuvo valymas 5D – tarpiklių ir plūdės valymas Turinys 1 Saugos instrukcijos ................................ 207

1.3 Paskirtis ir numatomasis naudojimas ........ 207

1.7 Svarbūs įspėjimai ...................................... 208

2.3 Atsarginės dalys ir priedai ......................... 209

2.4 Naudojimas sprogioje arba degioje

atmosferoje ............................................... 209 3 Valdymas ir naudojimas ......................... 209

3.1 Įrenginio paleidimas ir naudojimas ............ 209

3.2 Automatinio įjungimo ir išjungimo lizdas

3.5 Antistatinė jungtis

3.8 Sausų medžiagų siurbimas ........................211

4.4 Priedų ir įrankių laikymas ...........................211

4.5 Įrenginio utilizavimas ................................. 212

5 Techninė priežiūra ................................... 212

5.1 Periodinė priežiūra ir tikrinimas ................. 212

5.2 Techninė priežiūra ..................................... 212

Pasirinktiniai priedai arba nuo modelio priklausanti pasirinktinė įranga Vertimas iš anglų kalbos

FLEX VCE 33 L MC / VCE 33 L AC / VCE 44 L AC / S 44 L AC 1 Saugos instrukcijos Šiame dokumente pateikiamas ne tik trumpasis vadovas, bet ir su įrenginiu susijusi saugos informa- cija. Prieš pirmą kartą paleisdami plovimo prietaisą, atidžiai perskaitykite šią instrukciją. Išsaugokite ins- trukciją vėlesniam naudojimui. Papildoma pagalba Daugiau informacijos apie įrenginį galima rasti mūsų svetainėje www.flex-tools.com. Jei turi klausimų, kreipkitės į „Flex“ techninės prie- žiūros atstovą, atsakingą už klientų aptarnavimą jūsų šalyje. Žr. šio dokumento užpakalinį viršelį.

1.1 Instrukcijų ženklinimo simboliai

PAVOJUS Pavojus, dėl kurio įvyksta sunkios arba nepa- gydomos traumos ar net žūstama. ĮSPĖJIMAS Pavojus, dėl kurio galimos sunkios traumos ar net mirtis. DĖMESIO! Pavojus, dėl kurio galimos lengvos traumos ir žala turtui.

1.2 Naudojimo instrukcijos

• Leidžiama naudoti tik asmenims, kurie buvo instruktuoti, kaip reikia tinkamai su juo dirbti, ir kuriems buvo pavesta atlikti konkrečias užduotis naudojant įrenginį.

• Galima naudoti tik tada, kai naudotoją kas nors prižiūri. Šis įrenginys neskirtas naudoti asmenims (įskaitant vaikus), kurių fiziniai, jutiminiai ar protiniai sugebėji- mai nepakankami arba kuriems nepakanta patirties ir žinių. Vaikus reikia prižiūrėti, kad jie nežaistų su įrenginiu. Dirbkite saugiai. Nenaudokite įrenginio be filtro. Išjunkite įrenginį ir atjunkite kištuką nuo elektros tinklo toliau nurodomais atvejais:

• Prieš imdamiesi valymo ir techninės priežiūros darbų

• Prieš keisdami komponentus

• Prieš pakeisdami prietaisą

• Jei formuojasi putos arba veržiasi skystis Be naudojimo instrukcijų ir eksploatavimo šalyje galiojančių nelaimingų atsitikimų prevencijos darbe aktų, laikykitės visuotinai priimtų saugumo ir tinkamo naudojimo reikalavimų. Prieš pradedant darbą, operatoriai turi būti informuo- ti ir apmokyti:

• kaip naudoti įrenginį;

• kokių pavojų kelia medžiagos, kurios bus siur- biamos;

• kaip saugiai pašalinti susiurbtas medžiagas.

1.3 Paskirtis ir numatomasis naudojimas

Šis mobilusis dulkių siurblys yra suprojektuotas, pagamintas ir gerai išbandytas, kad tinkamai prižiū- rimas ir naudojamas vadovaujantis tolesnėmis ins- trukcijomis veiktų efektyviai ir saugiai. Šis įrenginys tinka pramoniniam naudojimui, pvz., gamyklose, statybvietėse ir dirbtuvėse. Šis įrenginys skirtas komerciniam naudojimui, pvz., viešbučiuose, mokyklose, ligoninėse, cechuose, parduotuvėse, biuruose ir nuomos punktuose. Dėl netinkamo naudojimo įvykstantiems nelaimin- giems atsitikimams užkirsti kelią gali tik įrenginio naudotojas.

PERSKAITYKITE VISAS SAUGOS INSTRUKCIJAS

IR JŲ LAIKYKITĖS. Šis prietaisas pritaikytas siurbti sausas nedegias dulkes ir skysčius. Naudojimas bet kuriuo kitu būdu laikomas netin- kamu. Gamintojas neprisiima atsakomybės už bet kokią žalą, kylančią dėl tokio naudojimo. Tokio nau- dojimo riziką prisiima tik pats naudotojas. Tinkamas naudojimas reiškia tinkamą valdymą, priežiūrą ir remontą, kaip nurodyta gamintojo. Prietaisas pritaikytas siurbti sausas nedegias dulkes ir skysčius, taip pat pavojingas dulkes, kurių PPR vertė (profesinio poveikio riba) > 1 mg/m³. Dulkių klasė L (IEC 60335-2-69). Reinweiß; RAL 9010 Tiefschwarz; RAL 9005 Verkehrsrot; RAL 3020 Pastellorange; RAL 2003

Įrenginių, skirtų dulkių klasei L, filtrų medžiaga yra išbandyta. Maksimalus pralaidumo laipsnis yra 1 %, o specialių reikalavimų dėl išmetimo nėra. Kai naudojant dulkių siurblius išpučiamas oras yra grąžinamas į kambarį, užtikrinkite pakankamą oro pakeitimo spartą L. Prieš naudodami susipažinkite su nacionalinių reglamentų reikalavimais.

1.4 Elektros jungtys

Šį įrenginį rekomenduojama prijungti per liekamo- sios srovės grandinės pertraukiklį.*) Pasirinktiniai priedai arba nuo modelio priklausanti pasirinktinė įranga Vertimas iš anglų kalbos

FLEX VCE 33 L MC / VCE 33 L AC / VCE 44 L AC / S 44 L AC Išdėstykite elektros įrangą (lizdus, kištukus ir jungtis) ir nutieskite ilgintuvą taip, kad nesumažėtų esama apsaugos klasė. Maitinimo kabelių ir ilgintuvų jungtys turi būti sanda- rios.

Naudokite tik gamintojo nurodytos versijos arba aukštesnės kokybės ilgintuvą. Jei naudosite ilgintuvą, įsitikinkite, ar laidų skerspjū- vio plotas nėra mažesnis už nurodytą minimalią ribą: Kabelio ilgis Skerspjūvio plotas < 16 A < 25 A iki 20 m 1,5 mm

Mūsų bendrosios verslo sąlygos taikomos atsižvel- giant į garantiją. Jei įrenginys modifikuojamas neturint tam leidimo, naudojami netinkami šepečiai arba naudojimo bū- das neatitinka numatytojo, gamintojas atleidžiamas nuo bet kokios atsakomybės už dėl to susidariusią žalą.

1.7 Svarbūs įspėjimai

ĮSPĖJIMAS Kad sumažėtų gaisro, elektros smūgio arba traumų pavojus, prieš naudodami įrenginį perskaitykite visas saugos instrukcijas bei įspėjamą- sias etiketes ir paisykite jose esančių nurodymų. Šis įrenginys sukonstruotas taip, kad siurbiant nurody- tais būdais dirbti būtų saugu. Jei sugestų elektrinės arba mechaninės dalys, įrenginį ir (arba) jo priedą leidžiama naudoti tik sutaisius gamykloje arba turin- čioje tam teisę dirbtuvėje, antraip kyla pavojus dar labiau sugadinti įrenginį arba susižeisti. Nepalikite įrenginio, jei jo kištukas neištrauktas iš elektros lizdo. Kai įrenginiu nesinaudojate arba ke- tinate imtis jo techninės priežiūros darbų, ištraukite kištuką iš elektros lizdo. Prietaisą naudoti lauke galima tik retkarčiais. Nenaudokite įrenginio, jei netvarkingas jo maitinimo kabelis arba kištukas. Atjungdami nuo elektros lizdo traukite suėmę kištuką, o ne maitinimo kabelį. Ne- lieskite kištuko arba įrenginio šlapiomis rankomis. Prieš traukdami kištuką iš elektros lizdo išjunkite visus valdymo įtaisus. Nevilkite ir neneškite siurblio už maitinimo kabelio, nenaudokite jo kaip rankenos, nepriverkite durimis ir netraukite jo per aštrias briaunas arba kampus. Ne- važiuokite įrenginiu per maitinimo laidą. Saugokite maitinimo kabelį nuo įkaitusių paviršių. Saugokite plaukus, palaidus drabužius, pirštus ir kitas kūno dalis, kad nepakliūtų į įrenginio angas ir judančias dalis. Nekiškite į angas jokių daiktų ir žiūrėkite, kad naudojant įrenginį jo angos nebūtų užkimštos. Prižiūrėkite angas, kad jose nesikauptų dulkės, pūkai, plaukai ir kitos oro srautą mažinan- čios kliūtys. Nenaudokite lauke, esant žemai temperatūrai. Nesiurbkite lengvai užsiliepsnojančių arba degių skysčių, pavyzdžiui, benzino, ir nenaudokite įrengi- nio aplinkoje, kurioje gali būti tokių skysčių. Nesiurbkite degančių arba rūkstančių šiukšlių, pa- vyzdžiui, cigarečių, degtukų arba karštų pelenų. Siurbdami laiptus būkite ypač atsargūs. Nenaudokite įrenginio, jei jame nėra filtrų. Jei įrenginys deramai neveikia arba buvo numestas, sugedęs, paliktas lauke arba panardintas į vandenį, grąžinkite jį į techninės priežiūros centrą arba parda- vėjui. Jeigu iš įrenginio išbėga putų ar skysčio, nedelsda- mi jį išjunkite. Draudžiama šį įrenginį naudoti vietoje vandens si- urblio. Šis įrenginys skirtas siurbti vandens ir oro mišinį. Junkite įrenginį prie tinkamai įžeminto elektros tin- klo. Elektros lizde ir ilgintuve turi būti tinkamai savo funkciją atliekantis apsauginis laidininkas. Gerai vėdinkite darbo vietą. Nenaudokite įrenginio vietoje kopėčių ar pakylos. Parvirtęs įrenginys gali būti apgadintas. Kyla pavo- jus susižeisti. Įrenginyje esantį lizdą naudokite tik instrukcijose nurodytiems tikslams. 2 Rizika

PAVOJUS Viršutinėje įrenginio dalyje yra įtampą turinčių komponentų. Prisilietus prie įtampą turinčių komponentų patiriama sunkių arba net mirtinų traumų.

1. Nepurkškite vandens ant viršutinės įrenginio

dalies. PAVOJUS Netvarkingas maitinimo kabelis kelia elektros smūgio pavojų.*) Pasirinktiniai priedai arba nuo modelio priklausanti pasirinktinė įranga Vertimas iš anglų kalbos

FLEX VCE 33 L MC / VCE 33 L AC / VCE 44 L AC / S 44 L AC Prisilietus prie netvarkingo maitinimo kabelio kyla pavojus patirti sunkių arba net mirtinų traumų.

1. Nepažeiskite maitinimo kabelio (pvz., jį perva-

žiuodami, traukdami ar uždėdami ant jo svorį).

2. Periodiškai tikrinkite, ar maitinimo kabelis nepa-

žeistas ir nesusidėvėjęs.

3. Jei maitinimo laidas pažeistas, pavojų išvengsi-

te, jei jį pakeis „Flex“, jo įgaliotas klientų aptarna- vimo darbuotojas ar kitas reikiamos kvalifikacijos asmuo.

4. Jokiais būdais negalima vynioti maitinimo kabe-

lio apie pirštus arba kitą įrenginio operatoriaus kūno dalį.

2.2 Pavojingos dulkės

ĮSPĖJIMAS Pavojingos medžiagos. Siurbdami pavojingas medžiagas galite sun- kiai ar net mirtinai susižaloti.

1. Draudžiama įrenginiu siurbti toliau nurodomas

medžiagas: – įkaitusias medžiagas (degančias cigaretes, karštus pelenus ir pan.) – degius, sprogius, agresyviai veikiančius skysčius (pvz., benziną, tirpiklius, rūgštis, šarmus ir pan.) – degias, sprogias dulkes (pvz., magnio arba aliuminio dulkes ir pan.)

2.3 Atsarginės dalys ir priedai

DĖMESIO! Atsarginės dalys ir priedai. Naudojant neoriginalias atsargines dalis, šepečius ir priedus, įrenginys gali tapti nesaugus ir (arba) neveikti tinkamai.

1. Naudokite tik „Flex“ tiekiamas originalias atsar-

gines dalis ir priedus. Atsarginės dalys, galinčios turėti įtakos operatoriaus sveikatai bei saugai ir (arba) įrenginio veikimui, yra nurodytos toliau: Aprašymas Užsakymo Nr. Plokščias filtras PTFE, 1 vnt. 445.118 Veltinio filtro maišas, 5 vnt. 445.088 Atliekų maišas, 5 vnt. 445.061 Ilgalaikio naudojimo filtro maišas, 1 vnt. 445.517 Variklio aušinamojo oro filtras PET, 1 vnt.

2.4 Naudojimas sprogioje arba degioje

atmosferoje DĖMESIO! Įrenginys nepritaikytas naudoti sprogioje ir degioje atmosferoje arba aplinkoje, kurioje tokia atmosfera gali susidaryti dėl joje esančių lakių- jų skysčių, degiųjų dujų arba garų. 3 Valdymas ir naudojimas DĖMESIO! Žalos pavojus dėl netinkamos maitinimo įtam- pos. Įrenginys gali sugesti, jei bus prijungtas prie netinka- mos įtampos elektros tinklo.

1. Įsitikinkite, kad ant įrenginio plokštelės nurodyta

įtampa atitinka elektros tinklo įtampą.

3.1 Įrenginio paleidimas ir naudojimas

1. Patikrinkite, ar išjungtas elektros jungiklis (padė-

2. Patikrinkite, ar įrenginyje įtaisyti tinkami filtrai.

3. Prijunkite siurbimo žarną prie įrenginio įvadinės

siurbimo jungties – stumkite žarną į priekį, kol ji tvirtai užsifiksuos įvadinėje jungtyje.

4. Prijunkite vamzdžius prie žarnos rankenos – su-

kite vamzdžius, kad jie tvirtai susijungtų.

5. Ant vamzdžio užmaukite tinkamą antgalį. Pa-

sirinkite antgalį atsižvelgdami į siurbiamos me- džiagos tipą.

6. Jeigu naudojate dulkėms siurbti kartu su dulkes

keliančiu įrankiu, tuomet prijunkite siurbimo žar- nos galą su atitinkamu adapteriu.

7. Įjunkite kištuką į tinkamą elektros lizdą.

8. Varikliui paleisti perjunkite elektros jungiklį į pa-

dėtį I. Padėtis I: įrenginys įjungiamas Sukant pagal laikrodžio rodyklę reguliuojamas greitis. Padėtis 0: įrenginys išjungiamas Padėtis

suaktyvinama automatinio įjungimo ir išjungimo funkcija Sukite prieš laikrodžio rodyklę greičiui reguliuoti.*) Pasirinktiniai priedai arba nuo modelio priklausanti pasirinktinė įranga Vertimas iš anglų kalbos

FLEX VCE 33 L MC / VCE 33 L AC / VCE 44 L AC / S 44 L AC Padėtis I: įrenginys įjungiamas Padėtis

įrenginys išjungiamas. Nuolatinis maitinimas iš lizdo Padėtis

suaktyvinama automatinio įjungimo ir išjungimo funkcija Padėtis I+ Off: įrenginys suaktyvinamas su išjungta automatinio filtro valymo funkcija Padėtis + Off: suaktyvinama automatinio įjungimo / išjungimo funkcija su išjungta auto- matinio filtro valymo funkcija Greitis reguliuojamas sukinėjant ats- kirą rankenėlę

3.2 Automatinio įjungimo ir išjungimo lizdas

varikliniams įrankiams DĖMESIO! Prietaisų maitinimo lizdas. Prietaisų maitinimo lizdas yra skirtas pagalbi- nei elektros įrangai; žr. techninius duomenis.

1. Prieš prijungdami prietaisą, iš pradžių visada

išjunkite jo ir įrenginio maitinimą.

2. Perskaitykite prijungiamo prietaiso naudojimo

instrukciją ir paisykite joje pateikiamų saugos nurodymų. Įrenginyje įtaisytas maitinimo lizdas su įžeminimo kontaktu. Prie jo galima prijungti išorinį variklinį įran- kį. Kai elektros jungiklis yra padėtyje , lizdas užtikrina nuolatinį maitinimą, tai yra įrenginį galima naudoti kaip ilginamąjį laidą. Pasirinkus padėtį , įrenginį galima įjungti ir iš- jungti per prijungtąjį variklinį įrankį. Tokiu būdu nedel- siant pradedamos siurbti dulkės jų susidarymo vie- toje. Siekiant nenusižengti reglamentams leidžiama prijungti tik patvirtintus įrankius, keliančius dulkes. Didžiausia prijungiamo elektros prietaiso galia nuro- dyta skirsnyje „Techniniai duomenys“. Prieš nustatydami jungiklį į padėtį įsitikinkite, kad įrankis, prijungtas prie prietaisų lizdo, yra išjung- tas.

MC įrenginyje įtaisyta pusiau automatinė filtro valy- mo sistema „ManualClean“. Filtro valymo sistemą reikia naudoti vėliausiai – tada, kai nebepakanka siurbimo galios. Reguliariai naudodami filtro valymo funkciją užtikrinsite tinkamą siurbimą ir pailginsite filtro naudojimo trukmę. Instrukcijas žr. greito paleidi- mo vadove.

AC įrenginyje įtaisyta automatinė filtro valymo siste- ma „AutoClean“. Eksploatavimo metu bus automatiš- kai dažnai paleidžiamas valymo ciklas, kad siurbimo savybės visada išliktų pačios geriausios. Jeigu siurbimas suprastėja arba dirbama aplinkoje, kurioje dulkių labai daug, rekomenduojama valyti filtrą rankiniu būdu:

1. Išjunkite įrenginį.

3. Pasukite jungiklį į padėtį „I“ ir leiskite įrenginiui

visu greičiu veikti maždaug 10 sekundžių, siurbi- mo žarnos angai tuo metu esant uždengtai. Jeigu siurbimo galia vis tiek per maža, išimkite filtrą ir išvalykite jį mechaniškai arba pakeiskite nauju. Atliekant tam tikrus darbus, pavyzdžiui, surenkant drėgnas medžiagas, automatinio filtro valymo sis- temą rekomenduojama išjungti. Smulkiau žr. 3.1 skyriuje.

3.5 Antistatinė jungtis

DĖMESIO! Įrenginys turi antistatinę sistemą, skirtą paša- linti statinį elektros krūvį, kuris gali susidaryti surenkant dulkes. Antistatinė sistema yra įtaisyta variklio gaubto prie- kinėje dalyje ir sudaro įžeminimo jungtį su talpyklos įsiurbimo angos detale. Kad įrenginys veiktų tinkamai, rekomenduojama naudoti laidžią elektrai arba antistatinę siurbimo žar- ną.

1. Įdėdami papildomai užsakomą atliekų maišą

užtikrinkite, kad būtų išlaikyta antistatinė jungtis.

3.6 Aušinamojo oro filtras

Elektronikai ir varikliui apsaugoti įrenginyje yra įtaisy- tas aušinamojo oro sklaidytuvas. Reguliariai valykite aušinamojo oro sklaidytuvą. Jeigu tenka dirbti zonose, kuriose yra didelė smulkių dulkių koncentracija, rekomenduojama įstatyti į įren- ginį papildomai užsakomą aušinamojo oro filtro ka- setę, kuri neleis dulkėms nusėsti oro latakų ir variklio viduje. Kreipkitės į vietinį pardavimo atstovą. DĖMESIO! Jeigu dulkės užkemša aušinamojo oro filtrą, gali suveikti variklio apsaugos nuo perkrovos jungiklis. Tokiu atveju išjunkite įrenginį, išvalykite*) Pasirinktiniai priedai arba nuo modelio priklausanti pasirinktinė įranga Vertimas iš anglų kalbos

FLEX VCE 33 L MC / VCE 33 L AC / VCE 44 L AC / S 44 L AC aušinamojo oro filtrą ir leiskite įrenginiui atvėsti maž- daug 5 minutes.

3.7 Skysčių surinkimas

DĖMESIO! Įrenginyje įtaisyta vandens lygio ribojimo sis- tema, kuri sustabdo įrenginį, kai skystis pasie- kia maksimalų lygį.

1. Kai taip nutinka, išjunkite įrenginį.

2. Atjunkite įrenginį nuo lizdo ir ištuštinkite talpyklą.

3. Niekada nesiurbkite skysčių, jeigu neįdėta van-

dens lygio ribojimo sistema ir filtras.

4. Nesiurbkite degių skysčių.

5. Prieš siurbdami skysčius išimkite filtro (šiukšlių)

maišą ir patikrinkite, ar tinkamai veikia vandens lygio ribotuvas.

6. Jei vanduo ima putoti, tuoj pat liaukitės dirbti ir

ištuštinkite talpyklą.

7. Reguliariai valykite vandens lygio ribotuvą ir ti-

krinkite, ar nėra pažeidimo požymių. Prieš išpildami skystį iš talpyklos, atjunkite įrenginį nuo elektros tinklo. Traukdami žarną atjunkite ją nuo įvadinės jungties. Variklio gaubtui atpalaiduoti atkabinkite fiksatorių traukdami jį į išorę. Atkelkite variklio gaubtą nuo talpyklos. Baigę siurbti skysčius juos išpilkite ir išvalykite talpyklą bei vandens lygio ribojimo sistemą. Pakreipkite talpyklą atgal arba į šoną ir išpilkite skys- tį į grindyse įtaisytą nuotekų vamzdį arba panašią sistemą. Nuleiskite variklio gaubtą ant talpyklos. Pritvirtinkite variklio gaubtą fiksatoriais. Dėl staigaus manevravimo vandens lygio ribotuvas gali netyčia suveikti. Jeigu taip nutiktų, išjunkite įren- ginį ir 3 sekundes palaukite, kad įtaisas būtų nusta- tytas iš naujo. Paskui tęskite darbą įrenginiu.

3.8 Sausų medžiagų siurbimas

DĖMESIO! Aplinkai pavojingų medžiagų siurbimas. Susiurbtos medžiagos gali kelti pavojų aplin- kai.

1. Atsikratykite šiukšlių vadovaudamiesi teisiniais

reglamentais. Prieš išpildami susiurbtas sausas šiukšles ištraukite kištuką iš elektros lizdo. Variklio gaubtui atpalaiduoti atkabinkite fiksatorių traukdami jį į išorę. Atkelkite variklio gaubtą nuo talpyklos. Filtras: Patikrinkite filtrus. Išvalyti filtrą galite kraty- dami, braukydami šepečiu arba plaudami. Prieš vėl siurbdami dulkes palaukite, kol filtras išdžius. Dulkių maišas: tikrinkite maišą – tvarkingame mai- še telpa daugiau šiukšlių. Jei reikia, pakeiskite dulkių maišą. Išimkite seną maišą. Naujas maišas įdeda- mas perkišant kartoninę jo detalę su gumine mem- brana per siurbimo jungtį. Įsitikinkite, kad guminė membrana pralenda pro aukštesnę siurbimo jungties vietą. Po ištuštinimo: nuleiskite variklio gaubtą ant tal- pyklos ir pritvirtinkite fiksatoriais. Nesiurbkite sausų šiukšlių, jei įrenginyje neįdėtas filtras. Įrenginio siur- bimo veiksmingumas priklauso nuo filtro bei dulkių maišo dydžio ir kokybės. Dėl to naudokite originalius filtrus ir dulkių maišus. 4 Baigus darbą su įrenginiu

Kai įrenginio nenaudojate, ištraukite kištuką iš elek- tros lizdo. Suvyniokite maitinimo kabelį pradėdami nuo įrenginio. Maitinimo kabelį galima apvynioti ant variklio gaubto arba talpyklos arba užkabinti ant spe- cialaus kabliuko ar tvirtinimo detalės. Kai kuriuose modeliuose yra specialių vietų priedams laikyti.

1. Prieš gabendami įrenginį, užfiksuokite visus fik-

2. Nepaverskite įrenginio, jei nešvarumų talpykloje

4. Nekelkite įrenginio už vežimėlio rankenos

DĖMESIO! Laikykite įrenginį sausoje vietoje, kurioje nely- ja ir nebūna šalčio. Laikykite įrenginį tik patal- pose.

4.4 Priedų ir įrankių laikymas

Kad būtų patogu transportuoti ir laikyti priedus bei įrankius, ant įrenginio šono yra įtaisyti bėgeliai, prie kurių galima tvirtinti diržais ar kitomis priemonėmis. Įrenginio gale yra lankstus dirželis ir kabliukai, skirti tvirtinti siurbimo žarną arba maitinimo laidą. Instruk- cijas žr. greito paleidimo vadove. Įrenginio viršuje galima sumontuoti papildomai už- sakomą adapterio plokštelę

su tvirtinimo sistema, skirta 2 taškų arba 4 taškų laikymo dėžėms tvirtinti.*) Pasirinktiniai priedai arba nuo modelio priklausanti pasirinktinė įranga Vertimas iš anglų kalbos

FLEX VCE 33 L MC / VCE 33 L AC / VCE 44 L AC / S 44 L AC Prieš montuodami adapterio plokštelę, ištraukite maitinimo laido kištuką iš elektros lizdo. DĖMESIO!

Nekelkite įrenginio su adapterio plokštele, jeigu laikymo dėžė nėra saugiai pritvirtinta. Jeigu reikia laikyti, įsidėmėkite prietaiso svorį ir pu- siausvyrą. Maksimalus laikymo dėžių svoris yra 30 kg.

4.5 Įrenginio utilizavimas

Susidėvėjusio įrenginio nebenaudokite.

1. Atjunkite įrenginio maitinimą.

2. Nukirpkite maitinimo kabelį.

3. Neišmeskite elektros prietaisų kartu su buitinė-

mis atliekomis. Kaip nurodyta Europos direktyvoje 2012/19/ES dėl elektros ir elektroninių prietaisų, naudotos elektros prekės turi būti surinktos atskirai ir ekologiškai perdirbtos. 5 Techninė priežiūra

5.1 Periodinė priežiūra ir tikrinimas

Šio įrenginio periodinės techninės priežiūros ir tikrini- mo darbus leidžiama atlikti tik tinkamos kvalifikacijos asmenims, besilaikantiems atitinkamų teisės aktų ir reglamentų. Labai svarbu dažnai tikrinti įžeminimo grandinės vientisumą, izoliacijos varžą ir lanksčiojo kabelio būklę. Aptikus bet kokį trūkumą įrenginį naudoti DRAU- DŽIAMA. Būtina pasirūpinti, kad jį išsamiai patikrintų ir sutaisytų įgaliotasis techninės priežiūros specialis- tas. Bent kartą per metus „Flex“ technikas arba apmo- kytas asmuo turi atlikti techninę patikrą, tai yra pa- tikrinti filtrus, valdymo mechanizmus ir ar įrenginys nepraleidžia oro.

5.2 Techninė priežiūra

Prieš imdamiesi techninės priežiūros darbų ištraukite kištuką iš elektros lizdo. Prieš naudodami įrenginį įsitikinkite, kad jo vardinių duomenų plokštelėje nu- rodytas dažnis ir įtampa atitinka elektros tinklo para- metrus. Įrenginys pritaikytas sunkiam nepertraukiamam dar- bui. Dulkių filtrą reikia keisti atsižvelgiant į naudojimo trukmę. Įrenginį valykite sausa šluoste, užpurškę šiek tiek poliravimo priemonės. Įrenginio techninės priežiūros ir valymo darbus dirb- kite taip, kad nekiltų grėsmės techninės priežiūros personalui ar kitiems žmonėms. Techninės priežiūros zonoje

• naudokite priverstinę ventiliaciją su filtrais;

• dėvėkite apsauginius drabužius;

• valykite techninės priežiūros zoną, kad žalingos medžiagos nepatektų į aplinką. tliekant techninės priežiūros ir remonto darbus, visas užterštas dalis, kurių nepavyksta tinkamai nuvalyti, būtina:

• supakuoti į sandarius maišus;

• išmesti vadovaujantis galiojančiais reglamentais, kurie nustato tokių atliekų šalinimo tvarką. Norėdami gauti daugiau informacijos apie poparda- viminį aptarnavimą, susisiekite su „Flex“ prekybos arba aptarnavimo atstovu, atsakingu už jūsų šalį. Žr. šio dokumento užpakalinį viršelį. 6 Papildoma informacija

6.1 ES atitikties deklaracija

Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius EB direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja. Gaminys: Sauso ir drėgno valymo siurblys Tipas: VCE 33 L MC / VCE 33 L AC /

FLEX Elektrowerkzeuge GmbH Bahnhofstraße 15, D-71711 Steinheim/Murr*) Pasirinktiniai priedai arba nuo modelio priklausanti pasirinktinė įranga Vertimas iš anglų kalbos

6.2 Techniniai duomenys

Galia P IEC W 1400 1400 1400 1400 1250 1400 1400 Prijungtoji apkrova prietaisų lizdui W 2400 1100 2400 1100 600 2400 2400 Maitinimo tinklo dažnis Hz 50/60 50/60 50/60 50/60 50/60 50/60 50/60 Saugiklis A 16 10 16 10 15 16 16 Apsaugos laipsnis (drėgmė, dulkės) IPX4 Apsaugos klasė (nuo elektros) I Maks. oro srautas

Garso slėgio lygis L

• matuota ties turbina Techniniai duomenys ir aprašai keičiami neįspėjus.
