HASZNÁLATI ÚTMUTATÓ PerfectView CAM29S WAECO

Szerelési es hasznalati utmutató

DE Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hause Domatic WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter der Internetadresse: www.domatic.com
EN We will be happy to provide you with further information about Domatic WAECO products. Please order our free catalogue with no obligation to buy on our homepage: www.domatic.com
FR Demandez d'autres informations relatives à la large gamme de produits de la maison Domatic WAECO. Commandez tout simplement notre catalogue gratuite et sans engagement à l'adresse internet suivante: www.domatic.com
ES Solicit mais informacion sobre la amplia gama de productos de la Empresa Dometic WAECO. Solicite simplementamos catalogos de forma gratuite y sin compromiso en la direc tion de Internet: www.dometic.com
IT Per ottener maggiori informazioni sull'ampia gamma di prodotti Domatic WAECO è possibile ordinare una copia gratuite e non vincolante del nostro Catalogo all'indirizzo Internet: www.domatic.com
Maak kennis met het omvangrijke productscala van de firma Domatic WAECO. Bestel once catalogus gratis en vrijblijvend onder het internetadres: www.domatic.com
DA Bestil yderligere information om det omfattende produktudvalg fra Domatic WAECO. Bestil vores katalog gratis og uforpligtende på internetadressen: www.domatic.com
SV Inhämta mer information om den omfattande produktpalletten fran Domatic WAECO: Beställ våra kataloger gratis ochutan forpliktelser under var Internetadress: www.domatic.com
NO Be om mer informasjon om det rikholdige produktutvalget fra Domatic WAECO. Bestill var katalog gratis uforbindtlig på Internettadressen: www.domatic.com
Pyytää lisää tietoja Domatic WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastomme maksutta ja sitoumksetta internet-osoitteesta: www.domatic.com
PT Peça mais informação sobre a ampla gama de produits da Empresa Domatic WAECO. Peça simplement os outros CATALOGOS de forma gratuita e sem qualquer compromisso, disponível no site: www.domatic.com
RU 3anpoCHTe daJIbHeIyU HnΦopMauH O6 obOshnPHOM accOpTImeHTe npOdyKcHn KompanHn Dometic WAECO. IpocTo 3akaxHte Haun KaTaIOnn Ha caTe www.dometic.com; 3ta ycnyra npeIoCTaBnAETc8 beCnlaTHo Nn K Yemy He o6a3bIbaeT.
PL Prosze sie zapoznać z informacjami na temat szerokiej gamy produktów Dometic WAECO. Prosze zamȩwić nasz bezplatny katalog i zapoznać sie z niewiaźadc oferta pod adresem: www.dometic.com
CS Žádejte další informace o rozsáhlé nabídce vyrobkú firmy Domatic WAECO. Stačí zdarma a nezávazné objednat naše katalogy na internetové adrese: www.domatic.com
SK Vyziadajte si dalsie informacia o rozsiahlej palette vyrobkov Domatic WAECO. Objenajte si bezplatne a nezavazne nas katalog na internetovej adrese: www.domatic.com
HU Kérjen további információkat a Domatic WAECO cég széles körü termékpalettájáról. Rendelje meg ingyenes katalógusainkat kõtelezettseg nélkül a következő internetcímen: www.domatic.com

3
4

Beépítés és üzembé vétel elött gondosan olvassa el ésörizze meg ezt a használati utmutató. A rendszer továbbértékesítese esétén az utmutató is adja át a vevőnek.

Tartalomjegyzék

1 Szimbólumok magyarázata 126
2 Biztonsagi es beszerelési utmutatasok 127
3 Szallitasi terjedelem 128
4 Tartozekok/kiegeszitok 128
5 Rendeltetesszeru hasznalat. 128
6 Muszaki leirás 128
7 A tolatokamera felszerelse. 129
8 A tolatokamera elektromos csatlakoztatasa. 131
9 A mukodes ellenorzese es a kamera beallitasa. 132
10 A tolatokamera apolasa es tiszitasa 132
11 Hibakeresés 132
12 Szavatossag. 132
13 Artilmatlanitas 132
14 Muszaki adatok 133

1 Szimbólumok magyarázata

VIGYAZAT!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása séruléseket okozhat.

FIGYELEM!

Ha nem veszi figyelembe az informaciot, az anyagkárosodást eredményezhet, és káros kihatással lehet a termek muködésere.

MEGJEGYZÉS

Kiegésztő informácik a termék kezelésével kapcsolatosan.

Tevékenység: Ez a szimbóolum jelzi, hogy tennie kell valamit. A szükséges tevékenységek lépésról-lepésre kovethetők.
Ez a szimbólum egy tevékenység eredményét jelzi.

1 ábra 5, 3. oldal: Ez az informácio egy ábra egyik elemère utal, jelen példában az ,5. tételre az 1. abrán, a 3. oldalon".

2 Biztonsági és beszerelési utmutatások

A gyártó a bekövetkező károkér t a kòvetkező esetakben nem vállal felelosséget:

szerelési vagy csatlakozási hiba
a termek mechanikai behatasok es tulfeszültsegek miatti sérülse
a termek kifejezett gyartoi engedely nelkuli modositasa
- az utmutatóban leírt celoktól alterö felhasználas

Vegye figylembe a jarmugyarto es a gepjarmuszakma altal eloirt biztonsagi megjegyzeseket es eloirasokat!

A szereles soran vegye figylembe a kovetkező megjegyzéseket:

VIGYÁZAT!

• A jarmüben felszerelt alkatrészeket úgy rogzítse, hogy azok semmilyen körulmenyek kozott (éles fékezés, bölezkedési baleset) ne szabadulhassanak el és ne okozhassák a jarmúutasainak sérülését.
• Mindig vegye figylembe a jarmügyartóBiztonsági megjegyzeseit. Bizonyos (pédául gatlórendszereken - légzsák on stb. - végzendö) munkákatacsképesitettszakszemélyzetvegezhet.

FIGYELEM!

• Fúrásnál a sérlések elkerülèse érdekében ügyeljen a kielegítő szabad terre a fúró kilépési helyén.
• Sorjatlanitsa a furatot és kezelje le rozsdagatló szerrel.

Elektromos alkatrészeken vegzendő munkáknál vegye figyelembe a következő megjegyzeseket:

FIGYELEM!

• Elektromos gezetékek feszültsegénék ellenőrzéséhez csak diódás ellenőrzó lámpát vagy feszültsegmérőt használjon.

Világítótesttel rendelkező ellenőrző lámpák tül nagy áramot vesznek fel, ami a jarmüelektronikát károsíthatja.

• Elektromos csatlakozások kialakításanál ügyeljenarra, hogy azok

• ne legyenek megtorve vagy megcsavarodva,
  -ne surolodjanak peremeken,

• ne legyenek védelem nélkül éles peremü átvezétésen keresztülvezetve.

• Szigetelje le az összes összekötest és csatlakozást.

• Biztosítsa a kábeleket mechanikus igénybevétel Ellen kábelkötzővel vagy szigetelőszalaggal, pédául a meglévo gezetékeken.

A kamera vizálló, ennek Ellenère vegye figylembe a kamera kezelésére vomatkozó alábbi tudnivalókat:

FIGYELEM!

A kamerat tilos magas nyomású tiszítósugárnak kitenni.
- Ne nyissa ki a kamerat és ne húzza erövel a kábeleket, ellenkező esetben csökken a kamera tomitettsége és működóképessége.
A kamera nem alkalmas viz alatti üzemeltetésre!

3 Szállítási terjedelem

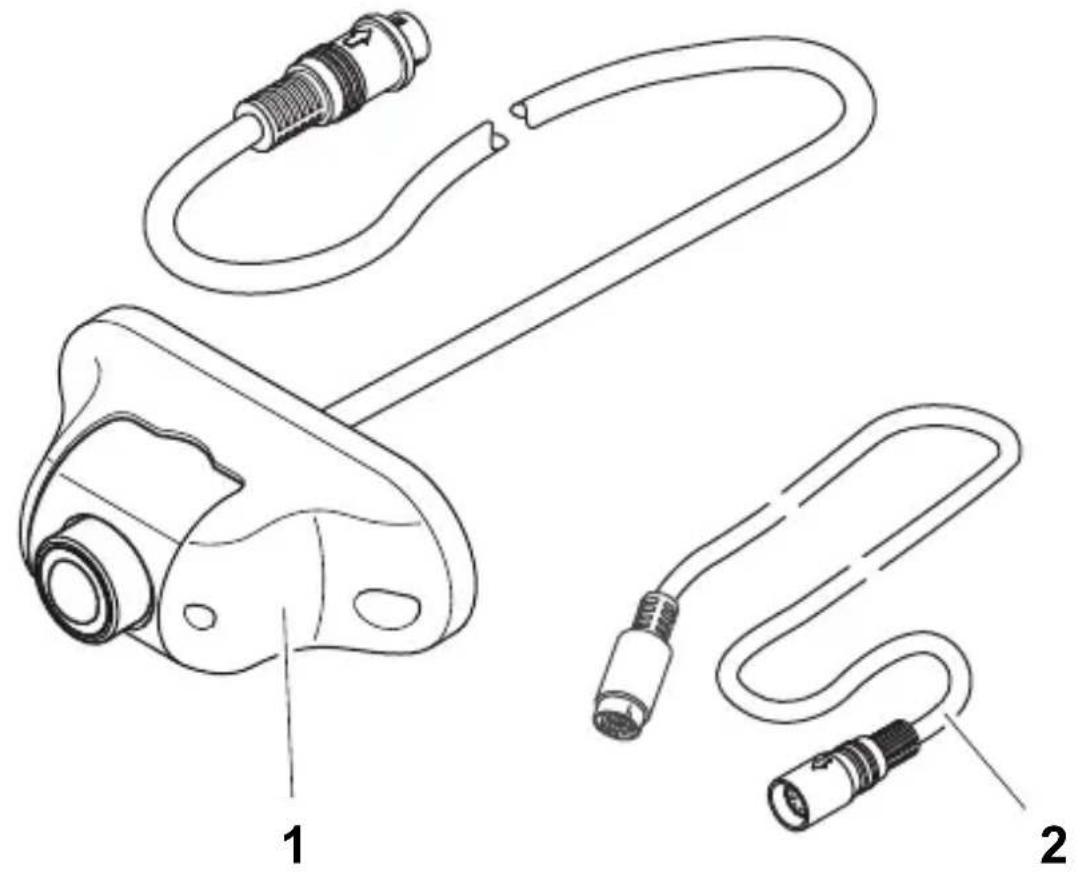

Szám 3. ábra, 4. oldal	Mennyiség Megnevezés Cikkszám
1 1 Kamera 9102000095
2 1 Csatlakozókábel, 20 m hosszú
-	-	R Ö g

4 Tartozék/kiegésztők

Megnevezés Cikkszám
5 m hosszabbítokábel 9103555986
20 m hosszabbítokábel	9103555670

5 Rendeltetésszerő használat

A CAM29S camera (cikkszám: 9102000095) jarmüvekben való használatra szolgáló tolatókamera-rendszzerekhez alkalmas.

A tolatokamera-rendszerek a tolatasnál nyújtanak támogatást, ugyanakkor nem adnak felmentest a tolatasnál tanusitando elővigyázatossági kõtelezettseg alól.

6 M uszaki leirás

A CAM29S camera sukoldaluan felhasznalható, pl. jarmüvek külso részére szerelve tolató-videokameraként.

A monitor elektromos csatlakoztatása egy elokészített kabelen keresztül történik.

7 A tolatokamera felszerelése

MEGJEGYZÉS

Ha nem rendelkezik a reszegységek jarmüvekben történő beszereléséhez és csatlakoztatasához szükséges kielegitő műszaki ismeretekkel, akkor a tolató-kamerát szakemberrel szereltesse be a jarmübe.

7.1 A kamera felszerelése

Vegye figyembe a kovetkező tudnivalókat a camera beszerelési helyének kivalasztásakor:

• Vegye figylembe a kamerakabel hosszt.
• Ha tolatokameraként szeretné használni a kamerát, akkor a jarmú帽子ó részények kozepére ajánlott felszerelni a kamerát (4. ábra, 4. oldal).

A felszerelés helye kello szilárdságú legyen (pédául a jarmü tetejét suroló ágak megakadhatnak a kamerában).

Válasszon megfelelo szerelesi helyet.

FIGYELEM!

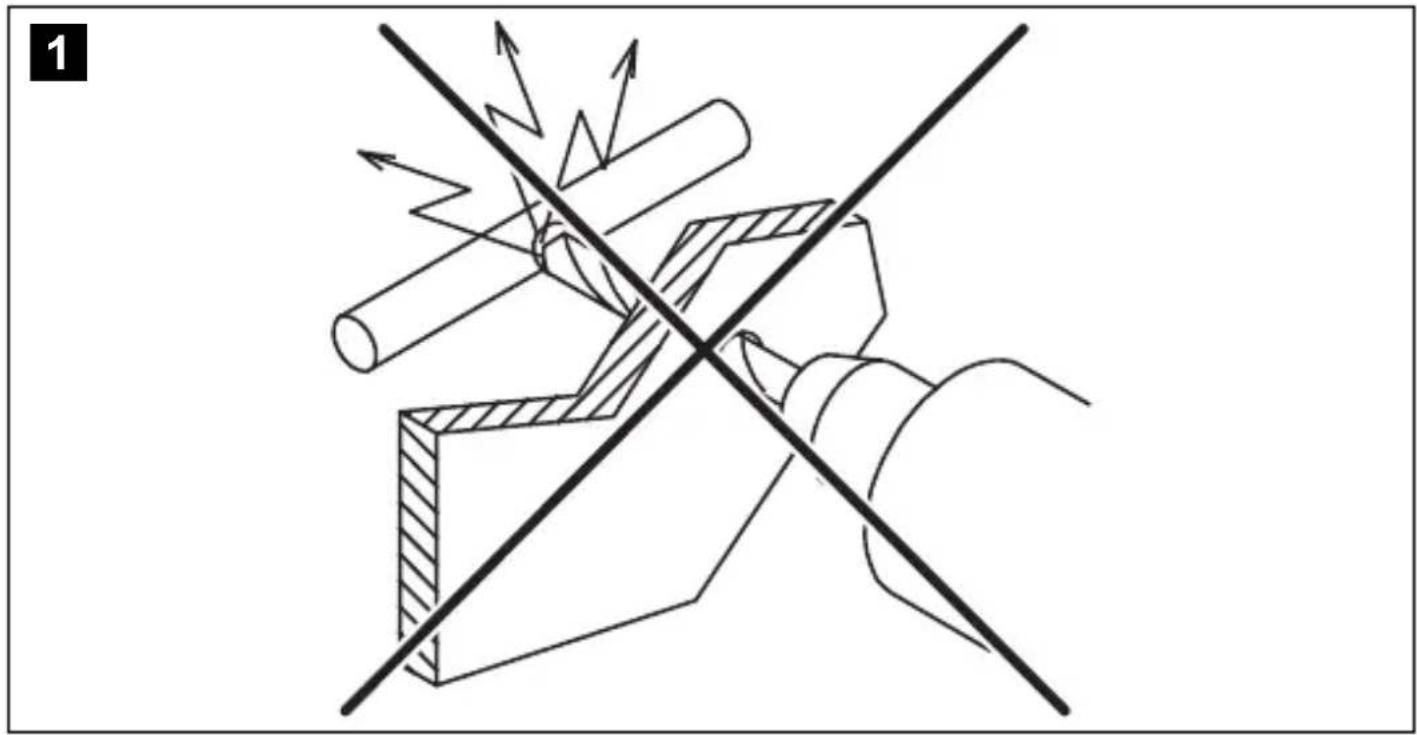

Furatok keszítés elott Ellenőrizze, hogy a fús, fureszelés vagy reszelés nem okozza-e a jarmü elektrmos ábeleinek vagy más alkatrészeinek séülését.

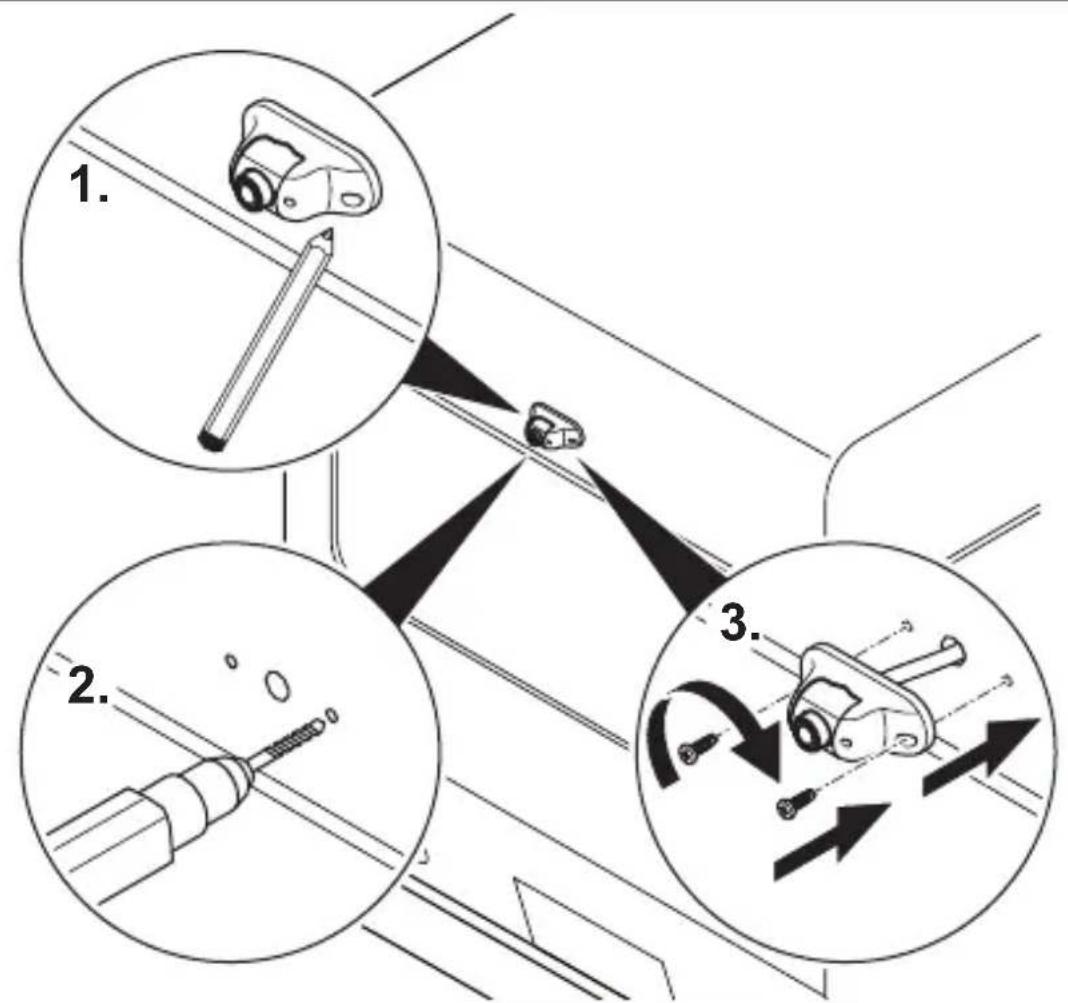

A kamerát a következök alapján szerelje fel: 4. ábra, 4. oldal.

MEGJEGYZES

Ugyeljen a megfelelo helyzetre. A kamera helytelen poziciója eseten a kép ferde lesz, vagy fordíva jelenik meg a monitoron.

Ellenorizze a kamera stabil rogzítését.

7.2 Kábelek elhelyezése

FIGYELEM!

Furatok keszítéselött Ellenőrizze, hogy a fúras, fürészelés vagy reszelés nem okozza-e a jarmü elektrmos kábeleinek vagy más alkatrészeinek sérülését.

MEGJEGYZÉS

• A csatlakozókábelek átvezetésénél lehetöseg szerint eredeti átvezetéseket vagy más átvezetési lehetösegeket használjon, peldául burkolóeleket, szelőzórcsokat vagy vakkapcsolókat. Ha nem/all rendelkezesre gumi dugó, keszütsen egy kb. 13 mm-es átméröjü furatot, majd helyezzen bele egy kabelátvezető gudit.
• A szakszerütlen kábelehlhelyezesek és kábel-összekottetesek ismetelten hibás muködest eredményeznek vagy alkatrészek serülését okozzák. Az utolagosan felszerelt komponensek tartós es hibatlan muködésének felte tele a szakszerüen kialakított kábelehlhelyezés és kábel-összekottetés.

Ezert vegye figyembe a kovetkező megjegyz séket:

• A kábeleket lehetőseg szerint mindig a jarmú besejében vezesse, mivel ott azok jobban védve vannak mint a jarmúvön kivül. Ha a kábeleket ennek Ellenére a jarmúvön kivül helyezi el, akkor ügyeljen azok biztos rögzítésére (kiegészítő kabelkötözókkel, szigetelőszalaggal stb.).
• A kábel sérülèseit megelözende a kábelek elhelyezésénél mindig tartson kielegitõ távolságot a forró és mozgo jarmü-alkatrészektól (kipufogócsövek, Hajtótengelyek, áramgenerátor, ventilátor, fûtes stb.).

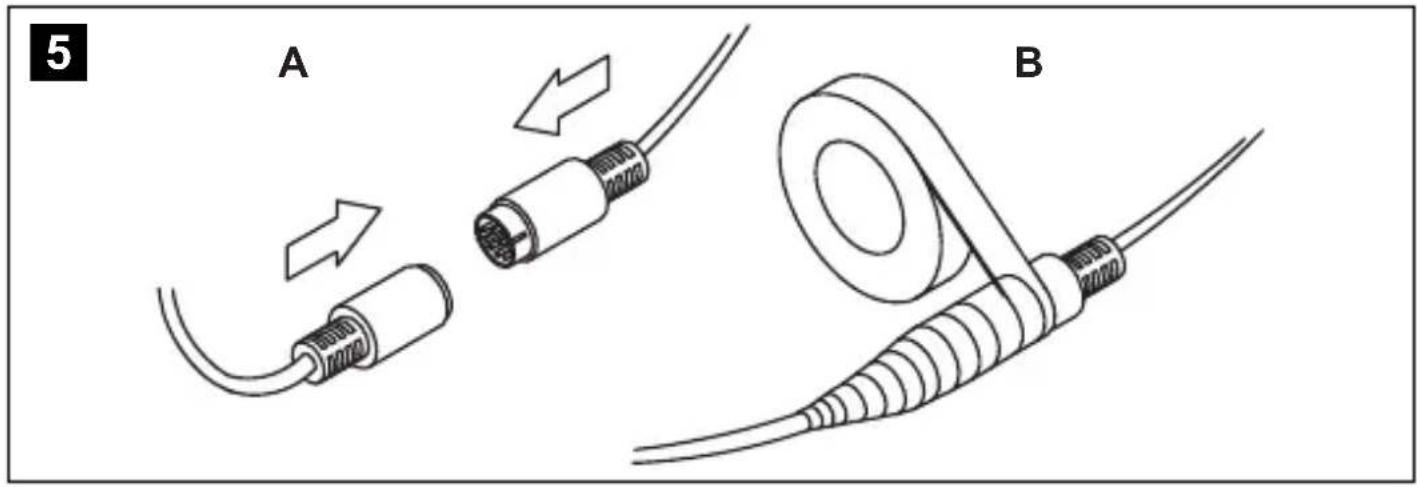

• Tekerje körbe szorosan egy jó szigetelöszalaggal az összekö tó kábelek dugós csatlakozásait és a kábelek összes csatlakozását (a jarmüben is), hogy megakadályozza a viz bejutását (5. ábra B, 5. oldal). Erre a legmegfelelobb pl. egy 3M markájú onvulkanizáló tomitószalag.

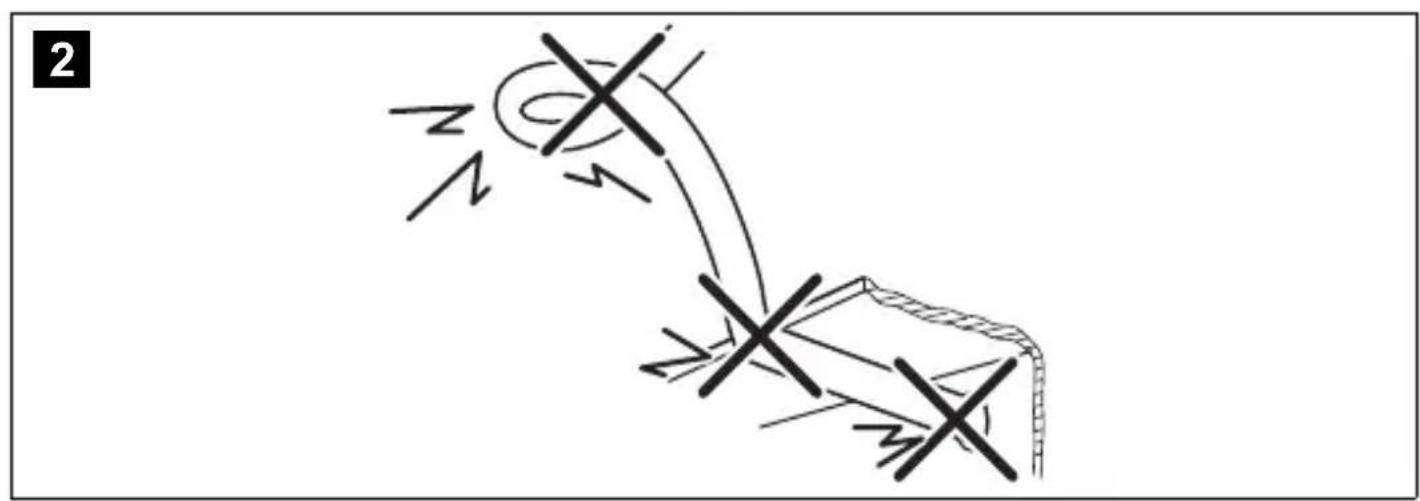

  A kábelek elhelysezéskor ügyeljen arra, hogy azok

• ne legyenek tulsagosan megtorve vagy megcsavarodva,

• ne surolódjanak peremeken,
• ne legyenek vedelem nélkül éles peremu átvezeteseken keresztülvezetve

(2. ábra, 3. oldal).

• Kábelkötzökkel, szigetelőszalaggal vagy ragasztóval rogzítse szorosan a kábelt a jármben a beleakadás (botásveszély) elkerülésé érdekényen.
  Védje a karosszéria külso burkolatának minded attörését vizbehatolás Elleni megfelelo intézkedesekkel, peldául a kabel tomitóanyaggal történő alkalmazásával és a kabel és az atvezetokarika tomitóanyaggal valo lepermetezésével.

MEGJEGYZES

• Elóször az attörések szigetelésével kezdje, miután a kamera valamennyi beállításimüveletét elvegezte és a csatlakozókábelek szükséges hosszát meghatározta.
• Húzza át a kamerakábel csatlakozóaljzatát a kabelátvezető gumin, mielótt a gumit beillesztí a karosszériába.

A kamerakábelt uyg kei bell bevezetni a jarmu belsejebe, hogy a kabel semmilyen korulmenyek kozt ne serulhessen (pl. kofelverodés miatt).
A kamerakábelt uyg helyezze el, hogy a kamera esetlegesen szükségessé való leszerelse eseten konnyeden hozzaférhessen a dugaszolhato csatlakozáshoz.

8 A tolatókamera elektromos csatlakoztatása

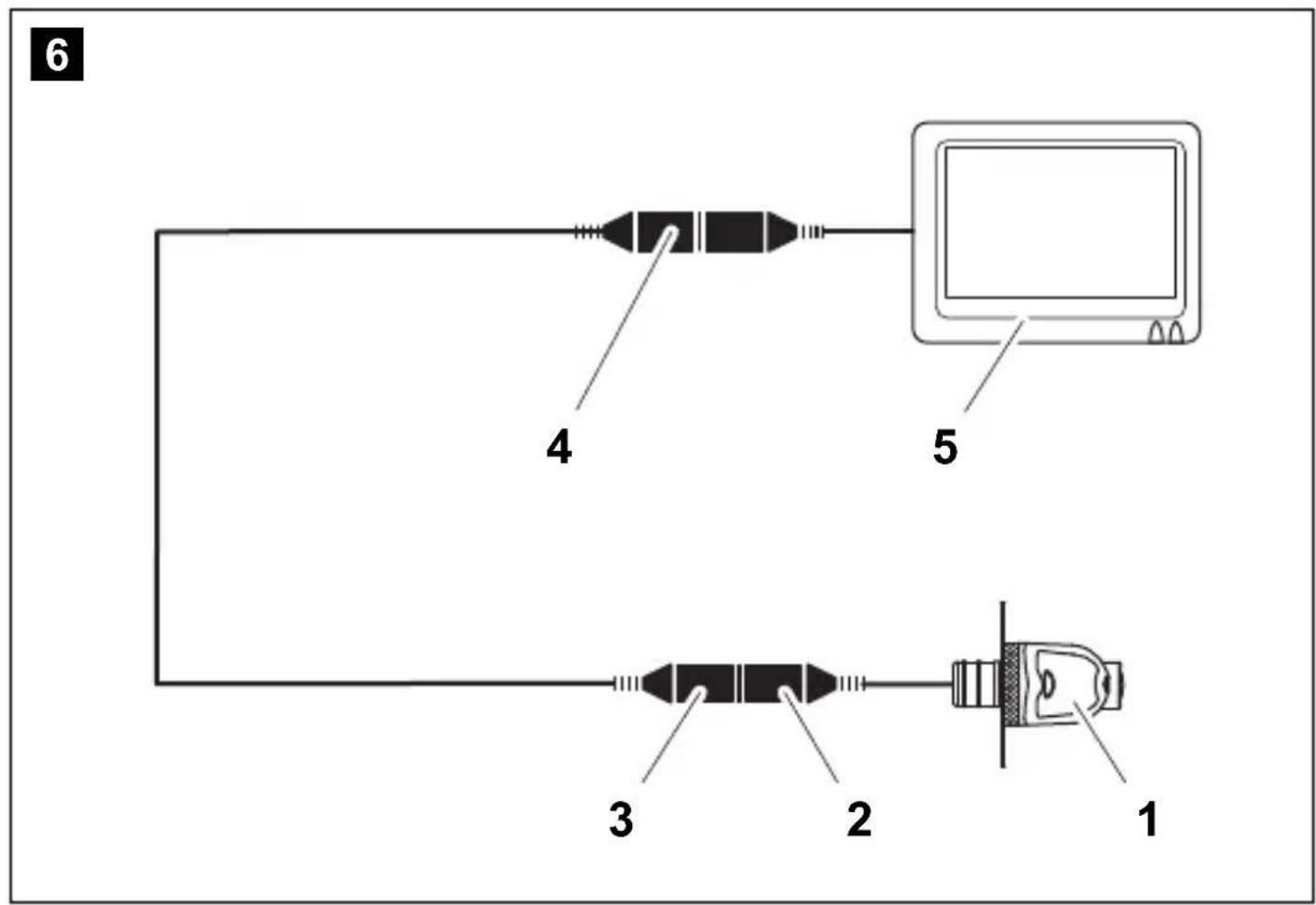

A tolatokamera kapcsolasi rajzát itt találja: 6. ábra, 5. oldal.

Szám 6. ábra, 5. oldal	Megnevezés
1 Kamera
2 6-pólusú mini-DIN dugasz
3 6-pólusú mini-DIN aljzat
4 6 pólusú DIN-CSatlakozó
5 Monitor 6-pólusú aljzattal

A kamera csatlakoztatása

MEGJEGYZÉS

Ugyeljen arra, hogy a dugós csatlakozást úgy alakítsa ki, hogy a csatlakozón és az aljzaton lévo nyilak egymás felé mutassanak.

Illessze be utkozésig a kamerakábel csatlakozóját (6. ábra 2, 5. oldal) a csatlakozó-kábel 6-pólusu aljzataba (6. ábra 3, 5. oldal).
Ugyeljenarra, hogy az aljzat muanyag sapkaja a csatlakozon levo nyilig erjen.

Csatlakoztassa a csatlakozókábel 6-pólusu csatlakozóját (6. ábra 4, 5. oldal) a monitorhoz.

9 A mukodes ellenorzese es a kamera beallitasa

Ellenorize a kamera funkciojat, miutan azt egy monitorhoz csatlakoztatta.

Szükség esetén allftsba be a kamerat a monitor képe alapján úgy, hogy a monitoron lathato kép vizszintes legyen.

10 A tolatókamera ápolása és tiszítása

FIGYELEM!

Ne használjon éles vagy kény eszköket vagy tiszítószereket a tiszításhoz, mivel azok a termek sérülését okozhatják.

Alkalmanként tisztītsa meg a terméket nedves ruhával.

11 Hibakeresés

A monitoron nem jelenik meg a kamera altal tovabbitott kép.

Előfordulhat, hogy a kamera vagy a monitor helytelenül van csatlakoztatva.

Ellenörizze az összes dugós csatlakozást a camera és a monitor kőzt.

Ellenőrizable, hogy a monitor kap-e áramot.

12 Szavatosság

A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esétén forduljon a gyártói lerakathoz (a címeket lásd jelen utmutató hatoldalán), illetve az illetékes szakkereskedöhöz.

A javitáshoz, illetve a szavatossági adminisztráciohoz a következő dokumentumokat kell melékelnie:

• a számla vásárlási datummal rendelkező masolatát,
• a reklamáció okát vagy a hibát tartalmazó leírást.

13 Ártalmatlanítás

A csomagolóanyagot lehetöleg a megfelelo ürahasznosithato hulladék kozé tegye.

Ha a terméket veglegesen kivonja a forgalomból, kérjuk, tajekozódjon a legközelebbi hulladékártalmatlanító kozpontnál vagy a szakkereskedőjénél az idevonatkozó artilmatlanításí előirásokkal kapcsolatosan.

14 Muszaki adatok

	PerfectView CAM29S
Cikkszám: 9102000095
Üzemi feszültsg: 12 V=
Áramfelvétel: 60 mA
Képérzékelő:	¼" CMOS érzékelő Előre beállított:tükörfungció
Objektiv: 160°-os nyílásszög,ágtos
Képpontok: 640 (H) x 480 (V) (307000 pixel)
Fényérzékenység: 0,5 Lux
Üzemi hősmerséklet:	-20 °C és +70 °C长沙市
Víszintes látószög: kb. 130°
Függőleges látószög: kb. 100°
Védettség: IP68-nek megfelelő
Mérétek (sz x ma x mé):	76 x 29 x 33 mm
Súly: 80 g
Engedélyek:	E13
