HASZNÁLATI ÚTMUTATÓ HR41120E HONEYWELL

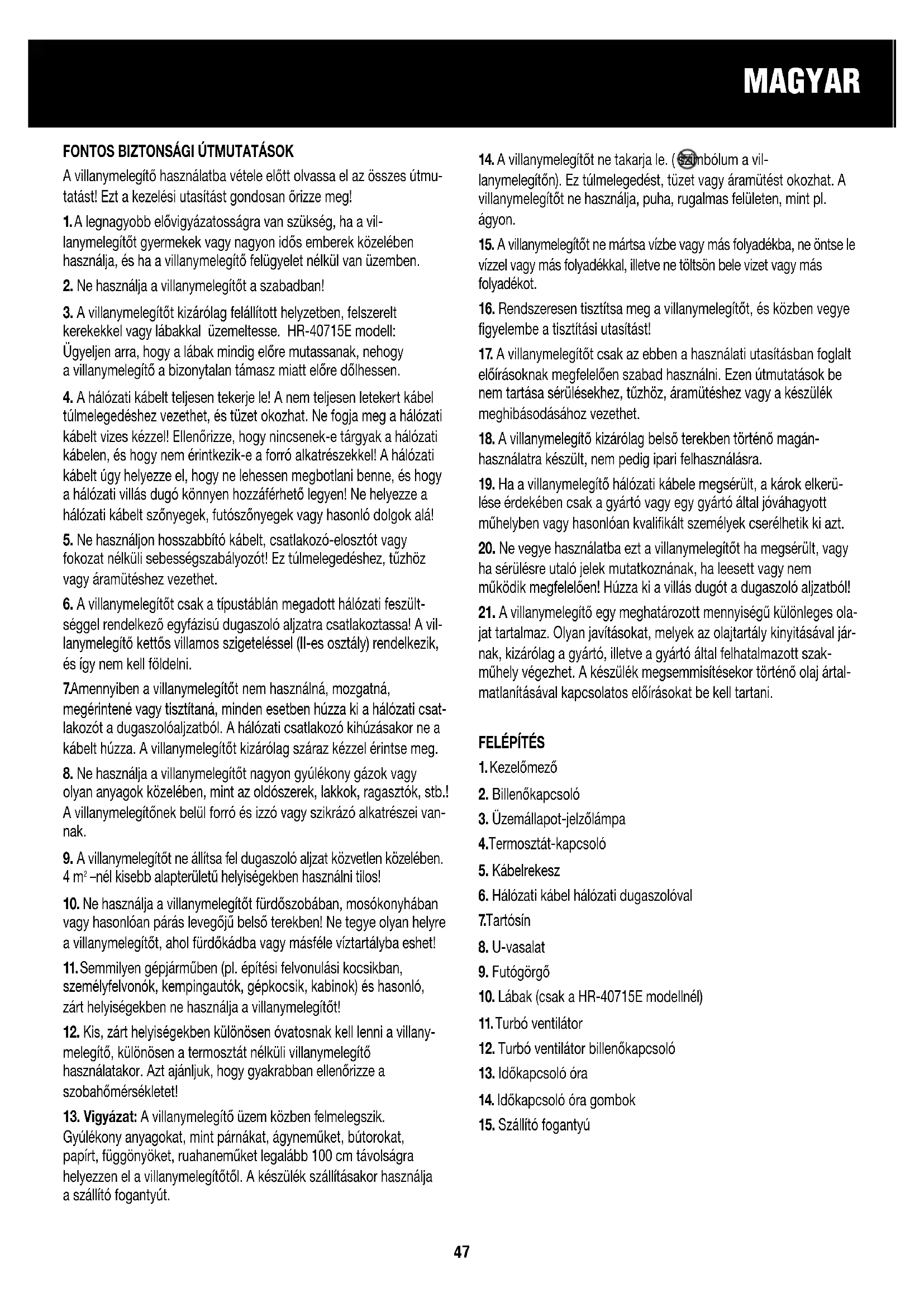

A villanymelegítő használatba vétele előtt olvassa el az összes útmutatást! Ezt a kezelési utasítást gondosan őrizze meg!

1. A legnagyobb elővigyázatosságra van szükség, ha a vil- lanymelegítőt gyermekek vagy nagyon idős emberek közelében használja, és ha a villanymelegítő felügyelet nélkül van üzemben.
2. Ne használja a villanymelegítőt a szabadban!
3. A villanymelegítőt kizárólag felállított helyzetben, felszerelt kerekekkel vagy lábakkal üzemeltesse. HR-40715E modell: Ügyeljen arra, hogy a lábak mindig előre mutassanak, nehogy a villanymelegítő a bizonytalan támasz miatt előre dölhessen.
4. A hálózati kábelt teljesen tekerje le! A nem teljesen letekert kábel túlmelegedéshez vezethet, és tüzet okozhat. Ne fogja meg a hálózati kábelt vizes kézzel! Ellenőrizze, hogy nincsenek-e tárgyak a hálózati kábelen, és hogy nem érintkezik-e a forró alkatrészekkel! A hálózati kábelt úgy helyezze el, hogy ne lehessen megbotlani benne, és hogy a hálózati villás dugó könnyen hozzáférhető legyen! Ne helyezze a hálózati kábelt szőnyegek, futószőnyegek vagy hasonló dolgok alá!
5. Ne használjon hosszabbító kábelt, csatlakozó-elosztót vagy fokozat nélküli sebességszabályozót! Ez túlmelegedéshez, túzhöz vagy áramütéshez vezethet.
6. A villanymelegítőt csak a típustáblán megadott hálózati feszült-séggel rendelkező egyfázisú dugaszoló aljzatra csatlakoztassa! A villanymelegítő kettős villamos szigeteléssel (II-es osztály) rendelkezik, és így nem kell földelni.
   7.Amennyiben a villanymelegítőt nem használná, mozgatná, megérintené vagy tisztítaná, minden esetben húzza ki a hálózati csatlakozót a dugaszolóaljzatból. A hálózati csatlakozó kihúzásakor ne a kábelt húzza. A villanymelegítőt kizárólag száraz kézzel érintse meg.
7. Ne használja a villanymelegítőt nagyon gyúlékony gázok vagy olyan anyagok közelében, mint az oldószerek, lakkok, ragasztók, stb.! A villanymelegítőnek belül forró és izzó vagy szikrázó alkatrészei vannak.
8. A villanymelegítőt ne állítsa fel dugaszoló aljzat közvetlen közelében. 4 m² –nél kisebb alapterületű helyiségekben használni tilos!
9. Ne használja a villanymelegítőt fürdőszobában, mosókonyhában vagy hasonlóan párás levegőjű belső terekben! Ne tegye olyan helyre a villanymelegítőt, ahol fürdőkádba vagy másféle víztartályba eshet!
10. Semmilyen gépjárműben (pl. építési felvonulási kocsikban, személyfelvonók, kempingautók, gépkocsik, kabinok) és hasonló, zárt helyiségekben ne használja a villanymelegítőt!
11. Kis, zárt helyiségekben különösen óvatosnak kell lenni a villanymelegítő, különösen a termosztát nélküli villanymelegítő használatakor. Azt ajánljuk, hogy gyakrabban ellenőrizze a szobahőmérsékletet!

12. Vigyázat: A villanymelegítő üzem közben felmelegszik. Gyúlékony anyagokat, mint párnákat, ágyneműket, bútorokat, papírt, függönyöket, ruahaneműket legalább 100 cm távolságra helyezzen el a villanymelegítőtől. A készülék szállításakor használja a szállító fogantyút.

13. A villanymelegítőt ne takarja le. (szimbólum a vil- lanymelegítőn). Ez túlmelegedést, tüzet vagy áramütést okozhat. A villanymelegítőt ne használja, puha, rugalmas felületen, mint pl. ágyon.

14. A villanymelegítőt ne mártsa vízbe vagy más folyadékba, ne öntse le vízzel vagy más folyadékkal, illetve ne töltsön bele vizet vagy más folyadékot.
15. Rendszeresen tisztítsa meg a villanymelegítőt, és közben vegye figyelembe a tisztítási utasítást!
16. A villanymelegítőt csak az ebben a használati utasításban foglalt előírásoknak megfelelően szabad használni. Ezen útmutatások be nem tartása sérülésekhez, tűzhöz, áramütéshez vagy a készülék meghibásodásához vezethet.
17. A villanymelegítő kizárólag belső terekben történő magánhasználatra készült, nem pedig ipari felhasználásra.
18. Ha a villanymelegítő hálózati kábele megsérült, a károk elkerülése érdekében csak a gyártó vagy egy gyártó által jóváhagyott műhelyben vagy hasonlóan kvalifikált személyek cserélhetik ki azt.
19. Ne vegye használatba ezt a villanymelegítőt ha megsérült, vagy ha sérülésre utaló jelek mutatkoznának, ha leesett vagy nem működik megfelelően! Húzza ki a villás dugót a dugaszoló aljzatból!
20. A villanymelegítő egy meghatározott mennyiségű különleges olajat tartalmaz. Olyan javításokat, melyek az olajtartály kinyitásával járnak, kizárólag a gyártó, illetve a gyártó által felhatalmazott szakműhely végezhet. A készülék megsemmisítésekor történő olaj ártalmatlanításával kapcsolatos előírásokat be kell tartani.

FELÉPÍTÉS

1. Kezelőmező
2. Billenőkapcsoló
3. Üzemállapot-jelzőlámpa
4. Termosztát-kapcsoló
5. Kábelrekesz
6. Hálózati kábel hálózati dugaszolóval
   7.Tartósín
7. U-vasalat
8. Futógörgő
9. Lábak (csak a HR-40715E modellnél)
10. Turbó ventilátor
11. Turbó ventilátor billenőkapcsoló
12. Időkapcsoló óra
13. Időkapcsoló óra gombok
14. Szállító fogantyú

ELSŐ ÜZEMBE HELYEZÉS

1. A villanymelegítő első üzembe helyezése előtt olvasson el minden utasítást.
2. Csomagolja ki a villanymelegítőt, a tartozékokat és a hálózati kábelt, távolítsa el csomagolóanyagokat és környezetbarát módon ártalmatlanítsa azokat.
3. Szerelje fel a futógörgőket (9) ill. a lábakat (10) a „Futógörgők és lábak felszerelése“ szerint.
4. Az első üzembe helyezkéskor fellépő szag megszüntetése érdekében üzemeltesse a villanymelegítőt legalább 2 óráig teljes teljesítményre kapcsolva.
5. Az, hogy a villanymelegítő első üzembe helyezéskor hangos, teljesen normális.

FUTÓGÖRGÖK ÉS LÁBAK FELSZERELÉSE (1. sz. ábra)

1. Állítsa a tetejére a villanyradiátort. A készülék akkor áll a tetején, ha a kezelőmező (1) alul helyezkedik el.
2. Nyomja be szorosan a futógörgőket (9) a tartósín stiftjeibe (7). Egy „kattanást“ hall.
3. Helyezze a tartósíneket a felszerelt futógörgőkkel a két legszélső bordára. Vegye kézbe az U-vasalat (8) szárnyascsavarját. Akassza be az U-vasalatot az akasztós végével a tartósínbe, vezesse be a vasalatot a menetes felével a bordák közé, majd a menetes részt dugja át a tartósín második nyílásán át a tartósínbe. Rögzítse mind-két tartósínt a szárnyascsavarral a villanymelegítőn.
4. Ellenőrizze, hogy a tartósínek szilárdan rögzítésre kerültek-e a vil- lanymelegítőn és hogy nem tudnak-e fellazulni.
5. Állítsa fel a villanymelegítőt a futógörgőkre.

Csak a HR-40715E modellnél (2. sz. ábra)

1. Ez a villanymelegítő két futógörgővel (9) és két lábbal (10) ren-delkezik. Nyomja be mindkét futógörgőt az egyik tartósín stiftjébe a két lábat pedig a másikba.

7.A lábakkal ellátott tartósínt (10) helyezze elöl a két szélső bordára, a futógörgőkkel ellátottat (9) pedig a két hátsó bordára. Ügyeljen arra, hogy a lábak mindig előre mutassanak, nehogy a villanymelegítő a bizonytalan támasz miatt előre dölhessen. Rögzíse a tartósínt a „Futógörgők és lábak felszerelése“ 3 – 5 pontokban leírtak szerint.

KEZELÉSI UTASÍTÁS

1. Állítsa a villanymelegítőt kizárólag egy szilárd, síma felületre, ahol nem tud feldőlni, ahonnan nem tud leesni, illetve ahonnan nem tudják lelökni. A HZ-40715E modellnél ügyeljen arra, hogy a lábak (10) mindig előre álljanak.

2. Ellenőrizze, hogy a billenőkapcsolók (2) 0 állásban legyenek, tehát a villanymelegítő kikapcsolt állapotban legyen. Dugja be a hálózati dugaszolót a dugaszoló aljzatba. Nedves kézzel ne érintse a hálózati kábelt.

3. Bizonyosodjon meg arról, hogy a villanymelegítő nincs-e letakarva.

4. Állítsa be a villanymelegítőt a két billenőkapcsolóval (2) a három üzemi fokozat egyikére:

Teljesítményfokozatok Wattban:

Modell I. fokozat II.	fokozat I. + II.	fokozat
HR-40715E 600 900	1500
HR-40920E 800	1200 2000
HR-40920TE 800	1200 2000
HR-40920FE	800	1200	2000 + 500 W turbo
HR-41120E 800	1200 2000
HR-41125E 1000	1500 2500

1. Csavarja a termosztát-kapcsolót (4) az óramutató járásával megegyező irányban a legmagasabb helyzetbe. A bekapcsolt állású billenőkapcsolók üzemállapot-jelzőlámpái (3) világítanak.
2. Amennyiben a kívánt teremhőmérséklet elérésre került, csavarja a termosztát-kapcsolót (4) az óramutató járásával ellenkező irányban addig, míg egy „kattanást“ nem hall. Ekkor a villanymelegítő kikapcsol, az üzemállapot-jelzőlámpák kialszanak.

7.Ekkor csavarja a termosztát-kapcsolót (4) ismét egy kissé az óra-mutató járásával megegyező irányba. A villanymelegítő a fűtési üzemet automatikusan ki- és bekapcsolja, a kívánt, beállított teremhőmérséklet így állandó marad.

1. Minél jobban elforgatja a termosztát-kapcsolót az óramutató járásával egyenlő irányba, annál magasabb lesz a teremhőmérséklet.
2. Mielőtt a villanymelegítőt megérintené, mozgatná vagy tisztítaná, kapcsolja ki a billenőkapcsolókkal (2) és a termosztát-kapcsolót (4) csavarja a legalacsonyabb helyzetbe. Húzza ki a hálózati dugaszolót a dugaszoló aljzatból és hagyja lehülni a villanymelegítőt legalább 20 percig. Szállítsa a villanymelegítőt mindig a szállító fogantyúval (15).

Időkapcsoló óra (csak a HR-40920TE modellnél)

1. Állítsa be az adott pontos időt az időkijelző háromszögén.
2. Programozza be a kívánt fűtési időtartamot a koronghoz hozzárendelt kis szürke gombok (14) kívánt mennyiségének befelé tolásával. Mindegyik gomb 15 perc üzemi időnek felel meg. Megjegyzés: Gyárilag mindegyik gomb betolt állapotban van.
3. A villanymelegítő automatikusan időről időre ki-be kapcsol a szürke gombok befelé tolásával megadott beállítás szerint. A kiválasztott ki- és bekapcsolási idő megváltoztatható a szürke gombok kiindulási helyzetbe történő visszatolásával és új üzemi idők beállításával.
4. Amennyiben Ön a villanymelegítőt kézi üzemmódban, időkapcsoló óra nélkül üzemeltetné, mindegyik szürke gombnak betolt állapotban kell lennie.

Turbó ventilátor (csak a HR-40920FE modellnél)

Ön a turbó ventilátort (11) önállóan vagy a villanymelegítővel kombinálva is használhatja. A turbó ventilátor 500 Watt teljesítmény mellett működik. A turbó ventilátor alkalmazásával gyorsabban érhető el a kívánt teremhőmérséklet.

Csak turbó ventilátor

1. Nyomja be a turbó ventilátor (12) billenőkapcsolóját az I. állásba és állítsa a radiátort a billenőkapcsolóval (2) 0 állásba.
2. A turbó ventilátor elülső oldalán hideg levegőt szív be, oldalán pedig meleg levegőt fúj ki a térbe.
3. Állítsa be a kívánt teremhőmérsékletet a termosztát-kapcsolóval (4) a „Kezelési utasítás“ fejezet szerint. A hőt ekkor csak a turbó ventilátor adja le.

Villanymelegítő és turbó ventilátor

1. Helyezze üzembe a villanymelegítőt a kezelési utasításban leírtak szerint.
2. Nyomja a turbó ventilátor billenőkapcsolóját (11) az I. állásba.
3. A hőt ekkor a turbó ventilátor és a villanymelegítő közösen adják le.
4. Javasoljuk, hogy amennyiben a kívánt teremhőmérséklet létrejött, kapcsolja ki a turbó ventilátort.

Megjegyzés: Ügyeljen arra, hogy a turbó ventilátor levegő be- és kilépőnyílásai ne legyenek letakarva. Ez túlmelegedéshez, tűzhöz vagy áramütéshez vezethet.

Túlmelegedés elleni védelem villanymelegítő számára

1. A villanymelegítő egy túlmelegedés elleni védelemmel felszerelt, ami a villanymelegítőt automatikusan kikapcsolja, ha a készülék hőmérséklete a normális üzemi hőmérsékletet túllépné. Ez a védőberendezés kizárólag a készülékre érvényes és nem vonatkozik a teremhőmérséklet-szabályozásra.
2. Amennyiben a túlmelegedés elleni védelem bekapcsol, a készülék nem működik.
3. Nyomja be mindegyik billenőkapcsolót a 0 állásba, csavarja a termosztát-kapcsolót (4) alacsony helyzetbe és húzza ki a hálózati dugaszolót a dugaszoló aljzatból.
4. Hagyja a villanymelegítót legalább 20 percig kihülni.
5. Távolítson el róla adott esetben minden tárgyat vagy tisztítsa meg a nyilásokat – melyek az üzemzavart vagy a túlmelegedést okozhatták – porszívóval.
6. Helyezze üzembe újra a villanymelegítőt a „Kezelési utasítás“ szerint.

TISZTÍTÁS, KARBANTARTÁS, ÁRTALMATLANÍTÁS

Javasoljuk a villanymelegítő rendszeres tisztítását. A villanymelegítő zavartalan üzemeltetése érdekében kérjük tartsa be a tisztításra és karbantartásra vonatkozó utasításokat.

Tisztítás

1. Mielött a tisztítást megkezdené, kapcsolja ki a villanymelegítőt az összes billenőkapcsolóval, húzza ki a hálózati dugaszolót a duga-szoló aljzatból és hagyja lehülni a villanymelegítőt legalább 20 percig.
2. Tisztítsa meg a levegő be- és kilépőnyilásait porszívóval, annak érdekében, hogy a motor és a fűtőelem pormentesek legyenek.
3. Tisztítsa a villanymelegítőt kívül puha, száraz kendővel. Ne használjon vizet, viaszt, politúrt vagy más vegytisztító szereket.
4. Helyezze üzembe újra a villanymelegítőt a „Kezelési utasítás“ szerint.

Ártalmatlanítás

Ez a szimbólum, mely a terméken vagy annak cso-magolásán található arra utal, hogy ezt a terméket nem lehet normal háztartási hulladékként kezelni, hanem le kell adni a gyűjtőhelyen, ahol az elektromos és elektronikus készülékek újrahasznosításával foglalkoznak.

E termék korrekt ártalmatlanításához való hozzájárulásával Ön védi a környezetet és embertársai egészségét. A helytelen hulladék-kezelés veszélyezteti a környezetet és az egészséget.

E termék újrahasznosításával kapcsolatban további információkat kap a helyi önkormányzatnál, szemétszállító cégnél vagy abban az üzletben, ahol a terméket vásárolta.

Ez az előírás csak az EU tagországai számára érvényes.

VÁSÁRLÁSI FELTÉTEL

A vásárló a vásárlás feltételeként felelősséget vállal e KAZ termék rendeltetésszerű használatáért az ebben a kezelési utasításban foglaltak szerint. A vásárlónak vagy a felhasználónak magának kell megítélnie, mikor és meddig használja ezt a KAZ terméket.

FIGYELEM: HA PROBLÉMÁK MERÜLNÉNEK FEL EZZEL A KAZ TERMÉKKEL KAPCSOLATBAN, VEGYE FIGYELEMBE A GARANCIÁLIS FELTÉTELEKBEN TALÁLHATÓ ÚTMUTATÁSOKAT! KÉRJÜK, NE PRÓBÁLJA SAJÁT MAGA FELNYITNI VAGY JAVÍTANI EZT A KAZ TERMÉKET, MERT EZ A GARANCIA ELVESZTÉSÉHEZ VEZET, ÉS SZEMÉLYI ÉS TÁRGYI SÉRÜLÉSEKET VONHAT MAGA UTÁN!

A müszaki változtatások joga fenntartva!
