MODE D'EMPLOI HR41120E HONEYWELL

RADIATEUR À BAIN D’HUILE

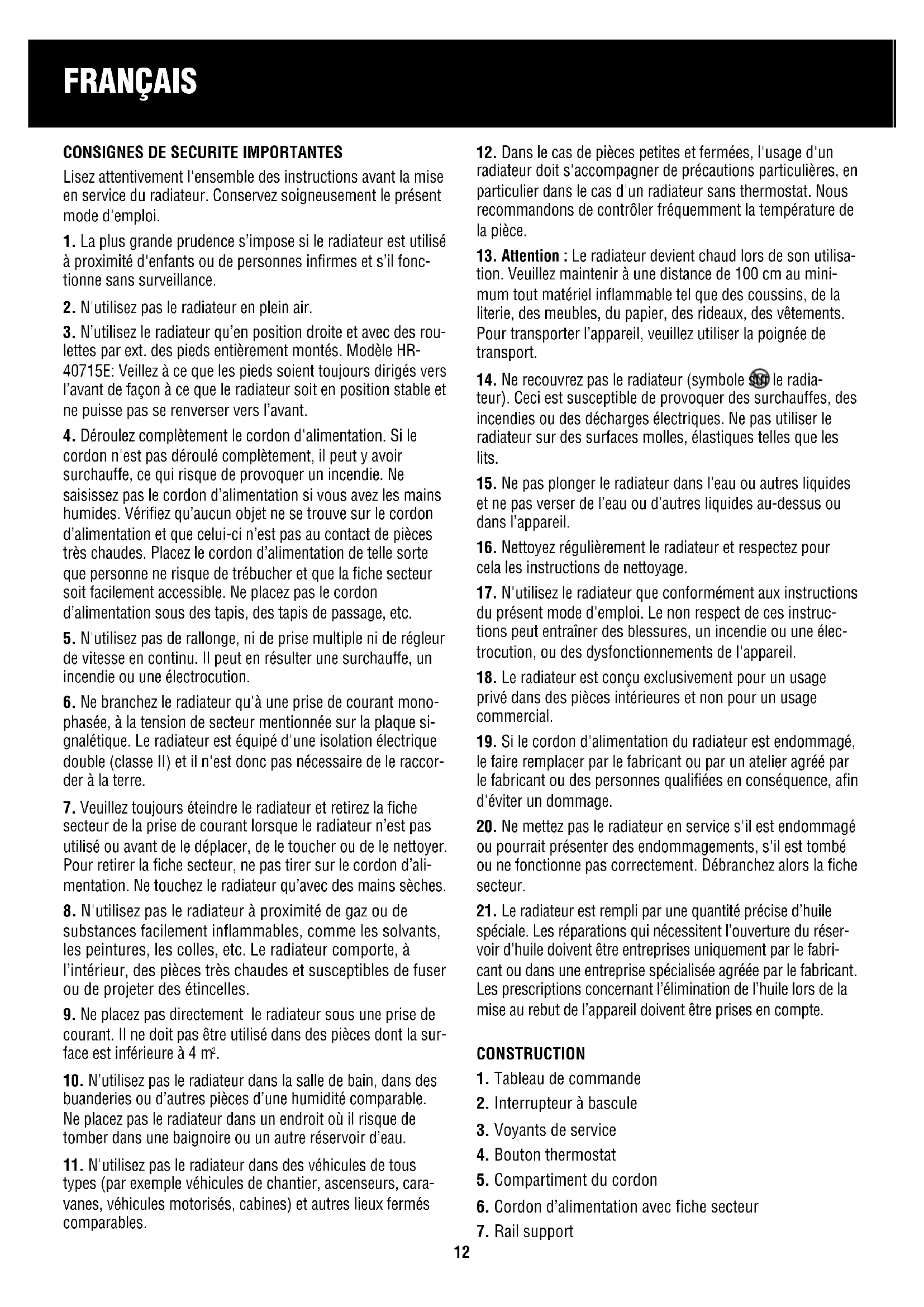

Lisez attentivement l'ensemble des instructions avant la mise en service du radiateur. Conservez soigneusement le présent mode d'emploi.

1. La plus grande prudence s’impose si le radiateur est utilisé

à proximité d'enfants ou de personnes infirmes et s’il fonc- tionne sans surveillance.

2. N'utilisez pas le radiateur en plein air.

3. N’utilisez le radiateur qu’en position droite et avec des rou-

lettes par ext. des pieds entièrement montés. Modèle HR- 40715E: Veillez à ce que les pieds soient toujours dirigés vers l’avant de façon à ce que le radiateur soit en position stable et ne puisse pas se renverser vers l’avant.

4. Déroulez complètement le cordon d'alimentation. Si le

cordon n'est pas déroulé complètement, il peut y avoir surchauffe, ce qui risque de provoquer un incendie. Ne saisissez pas le cordon d’alimentation si vous avez les mains humides. Vérifiez qu’aucun objet ne se trouve sur le cordon d’alimentation et que celui-ci n’est pas au contact de pièces très chaudes. Placez le cordon d’alimentation de telle sorte que personne ne risque de trébucher et que la fiche secteur soit facilement accessible. Ne placez pas le cordon d’alimentation sous des tapis, des tapis de passage, etc.

5. N'utilisez pas de rallonge, ni de prise multiple ni de régleur

de vitesse en continu. Il peut en résulter une surchauffe, un incendie ou une électrocution.

6. Ne branchez le radiateur qu'à une prise de courant mono-

phasée, à la tension de secteur mentionnée sur la plaque si- gnalétique. Le radiateur est équipé d'une isolation électrique double (classe II) et il n'est donc pas nécessaire de le raccor- der à la terre.

7. Veuillez toujours éteindre le radiateur et retirez la fiche

secteur de la prise de courant lorsque le radiateur n’est pas utilisé ou avant de le déplacer, de le toucher ou de le nettoyer. Pour retirer la fiche secteur, ne pas tirer sur le cordon d’ali- mentation. Ne touchez le radiateur qu’avec des mains sèches.

8. N'utilisez pas le radiateur à proximité de gaz ou de

substances facilement inflammables, comme les solvants, les peintures, les colles, etc. Le radiateur comporte, à l’intérieur, des pièces très chaudes et susceptibles de fuser ou de projeter des étincelles.

9. Ne placez pas directement le radiateur sous une prise de

courant. Il ne doit pas être utilisé dans des pièces dont la sur- face est inférieure à 4 m

10. N’utilisez pas le radiateur dans la salle de bain, dans des

buanderies ou d’autres pièces d’une humidité comparable. Ne placez pas le radiateur dans un endroit où il risque de tomber dans une baignoire ou un autre réservoir d’eau.

11. N'utilisez pas le radiateur dans des véhicules de tous

types (par exemple véhicules de chantier, ascenseurs, cara- vanes, véhicules motorisés, cabines) et autres lieux fermés comparables.

12. Dans le cas de pièces petites et fermées, l'usage d'un

radiateur doit s'accompagner de précautions particulières, en particulier dans le cas d'un radiateur sans thermostat. Nous recommandons de contrôler fréquemment la température de la pièce.

13. Attention : Le radiateur devient chaud lors de son utilisa-

tion. Veuillez maintenir à une distance de 100 cm au mini- mum tout matériel inflammable tel que des coussins, de la literie, des meubles, du papier, des rideaux, des vêtements. Pour transporter l’appareil, veuillez utiliser la poignée de transport.

14. Ne recouvrez pas le radiateur (symbole sur le radia-

teur). Ceci est susceptible de provoquer des surchauffes, des incendies ou des décharges électriques. Ne pas utiliser le radiateur sur des surfaces molles, élastiques telles que les lits.

15. Ne pas plonger le radiateur dans l’eau ou autres liquides

et ne pas verser de l’eau ou d’autres liquides au-dessus ou dans l’appareil.

16. Nettoyez régulièrement le radiateur et respectez pour

cela les instructions de nettoyage.

17. N'utilisez le radiateur que conformément aux instructions

du présent mode d'emploi. Le non respect de ces instruc- tions peut entraîner des blessures, un incendie ou une élec- trocution, ou des dysfonctionnements de l'appareil.

18. Le radiateur est conçu exclusivement pour un usage

privé dans des pièces intérieures et non pour un usage commercial.

19. Si le cordon d'alimentation du radiateur est endommagé,

le faire remplacer par le fabricant ou par un atelier agréé par le fabricant ou des personnes qualifiées en conséquence, afin d'éviter un dommage.

20. Ne mettez pas le radiateur en service s'il est endommagé

ou pourrait présenter des endommagements, s'il est tombé ou ne fonctionne pas correctement. Débranchez alors la fiche secteur.

21. Le radiateur est rempli par une quantité précise d’huile

spéciale. Les réparations qui nécessitent l’ouverture du réser- voir d’huile doivent être entreprises uniquement par le fabri- cant ou dans une entreprise spécialisée agréée par le fabricant. Les prescriptions concernant l’élimination de l’huile lors de la mise au rebut de l’appareil doivent être prises en compte. CONSTRUCTION

1. Tableau de commande

2. Interrupteur à bascule

6. Cordon d’alimentation avec fiche secteur

11. Turboventilateur

12. Interrupteur à bascule turboventilateur

15. Poignée de transport

PREMIERE MISE EN SERVICE

1. Veuillez lire, avant la mise en service, toutes les instruc-

tions concernant l’exploitation du radiateur.

2. Sortez de leur emballage le radiateur, l’ensemble des

accessoires et le cordon d’alimentation, retirez tout le matériel d’emballage et éliminez-le de manière écologique.

3. Montez les roulettes (9) par ext. les pieds (10) confor-

mément aux instructions concernant le « montage des roulettes et des pieds ».

4. Pour éliminer les odeurs qui se développent pendant la

première mise en service, laissez le radiateur fonctionner pendant 2 heures à puissance maximale.

5. Il est normal que le radiateur fasse des bruits lors de la

première mise en service. MONTAGE DES ROULETTES ET DES PIEDS (Fig. 1)

1. Mettez le radiateur sur la tête. Le radiateur est sur la

tête lorsque le tableau de commande (1) est en bas.

2. Appuyez fermement les roulettes (9) sur les chevilles

des rails supports (7). Vous entendez un « clic ».

3. Placez respectivement les rails supports avec les roulet-

tes montées sur les deux côtes externes. Retirez la vis à oreilles de l’étrier en U (8). Enclenchez l’étrier en U du côté du crochet dans le rail support, introduisez l’étrier avec le côté fileté entre les côtes et poussez le côté fileté à travers la seconde ouverture dans le rail support. Fixez les deux rails supports avec la vis à oreilles contre le radiateur.

4. Vérifiez que les rails supports sont bien fixés au radia-

teur et ne peuvent pas se détacher.

5. Placer le radiateur en position droite sur les roulettes.

Uniquement HR-40715E (Fig. 2)

6. Ce radiateur a respectivement deux roulettes (9) et deux

pieds (10). Appuyez fortement les deux roulettes sur les chevilles de l’un des rails supports et les deux pieds sur l’autre rail support.

7. Placez le rail support, avec les pieds (10), à l’avant, sur

les deux côtes extérieures et le rail support avec les roulet- tes (9) sur les deux côtes extérieures. Veillez à ce que les pieds soient toujours dirigés vers l’avant de façon à ce que le radiateur soit en position stable et ne puisse pas se ren- verser vers l’avant. Fixez le rail support tel que décrit dans le paragraphe « Montage des roulettes et des pieds », n° 3-5.

1. Placez le radiateur uniquement sur une surface stable,

plane, à un endroit où le radiateur n’est pas susceptible ni de basculer, ni de tomber, ni d’être renversé. Veillez en particulier, pour le modèle HZ-40715E, à ce que les pieds (10) soient bien dirigés vers l’avant.

2. Vérifiez que les interrupteurs à bascule (2) sont bien en

position 0 de façon à ce que le radiateur soit éteint. Bran- chez la fiche secteur dans la prise de courant. Ne pas tou- cher le radiateur avec des mains mouillées.

3. Assurez-vous que le radiateur n’est pas recouvert.

4. Réglez le radiateur avec les interrupteurs à bascule (2)

sur l’un des trois niveaux de service : Positions de chauffage en watts:

5. Tournez le bouton thermostat (4), dans le sens des

aiguilles d’une montre, au niveau maximal. Les voyants de service (3) des interrupteurs basculants connectés s’allu- ment.

6. Une fois que la température ambiante souhaitée est

atteinte, veuillez tourner le bouton thermostat (4) dans le sens inverse des aiguilles d’une montre jusqu’à ce que vous entendiez un « clic ». Le radiateur se met hors ser- vice et les voyants de service s’éteignent.

7. Tournez maintenant légèrement le bouton thermostat

(4) dans le sens des aiguilles d’une montre. Le radiateur va maintenant connecter et déconnecter automatiquement le chauffage et maintiendra la température ambiante.

8. Plus vous tournez le bouton thermostat dans le sens

des aiguilles d’une montre, plus la température ambiante augmentera.

9. Avant de toucher, de déplacer ou de nettoyer le radia-

teur, veuillez déconnecter le radiateur à l’aide des interrup- teurs basculants (2) et tournez le bouton thermostat (4) Modèle Niveau I Niveau II Niveau I + II HR-40715E 600 900 1500 HR-40920E 800 1200 2000 HR-40920TE 800 1200 2000 HR-40920FE 800 1200 2000 + 500 W turbo HR-41120E 800 1200 2000

sur la position la plus faible. Retirez la fiche secteur de la prise de courant et laissez refroidir le radiateur pendant au moins 20 minutes. Pour transporter le radiateur, utilisez toujours la poignée de transport (15). Minuterie (uniquement modèle HR-40920TE)

1. Réglez l’heure actuelle sur le triangle de l’affichage du

2. Programmez la durée de chauffage souhaitée du radia-

teur, en poussant les petites touches grises (14) groupées autour du disque, en nombre souhaité, vers l’intérieur. Chaque touche équivaut à une durée de fonctionnement de 15 minutes. Remarque : Départ usine, toutes les touches sont poussées vers l’intérieur.

3. Le radiateur se connectera et se déconnectera automati-

quement aux heures qui ont été sélectionnées par le biais du réglage des touches grises vers l’intérieur. Les temps de connexion et de déconnexion peuvent être modifiés en replaçant les touches grises en position initiale et en sai- sissant de nouvelles durées de fonctionnement.

4. Si vous souhaitez utiliser le radiateur manuellement,

sans minuterie, toutes les touches grises doivent être poussées vers l’intérieur. Turboventilateur (uniquement modèle HR-40920FE) Vous pouvez utiliser le turboventilateur (11) seul ou de pair avec le radiateur. Le turboventilateur fonctionne à 500 watts. L’utilisation du turboventilateur vous permettra d’at- teindre plus rapidement la température ambiante souhai- tée. Uniquement turboventilateur

1. Appuyez l’interrupteur basculant du turboventilateur

(12) sur la position I et placez les interrupteurs à bascule du radiateur (2) sur 0.

2. Le turboventilateur aspire, par l’avant, l’air frais et déga-

ge de l’air chaud, sur les côtés, dans la pièce.

3. Réglez la température ambiante souhaitée à l’aide du

bouton thermostat (4) comme décrit sous le paragraphe « Mode d’emploi ». La chaleur n’est dégagée que par le tur- boventilateur. Radiateur et turboventilateur

1. Mettez le radiateur en service comme décrit dans le

2. Appuyez l’interrupteur basculant du turboventilateur

(11) sur la position I.

3. La chaleur est à présent dégagée non seulement par le

radiateur mais aussi par le turboventilateur.

4. Nous vous recommandons d’éteindre le turboventilateur

dès que la température ambiante souhaitée est atteinte. Remarque : Veillez à ce que les orifices d’entrée et de sor- tie de l’air du turboventilateur ne soient pas bloqués. Ceci est susceptible de provoquer des surchauffes, des incen- dies ou des décharges électriques. Protection contre les surchauffes pour le radiateur

1. Le radiateur est équipé d’une protection contre les sur-

chauffes qui déconnecte automatiquement le radiateur lorsque la température dans l’appareil dépasse la tempéra- ture d’exploitation normale. Ce dispositif de protection ne s’applique qu’à l’appareil et n’a aucune incidence sur le réglage de la température ambiante.

2. Au cas où la protection contre les surchauffes aurait été

activée, l’appareil ne fonctionne pas.

3. Appuyez l’interrupteur basculant sur 0, tournez le bou-

ton thermostat (4) sur le niveau le plus faible et retirez la fiche secteur de la prise de courant.

4. Laissez maintenant le radiateur refroidir pendant 20

5. Retirez maintenant, le cas échéant, les objets ou netto-

yez, à l’aide d’un aspirateur, les orifices qui sont à l’origine de la panne ou de la surchauffe.

6. Remettez le radiateur en service comme décrit dans le

Nous vous recommandons de nettoyer régulièrement le radiateur. Pour ne pas entraver les fonctions du radiateur, nous vous prions de bien vouloir suivre les présentes instructions de nettoyage et de maintenance.15 FRANÇAIS Nettoyage

1. Avant d’amorcer le nettoyage, veuillez éteindre l’appareil

avec tous les interrupteurs basculants et retirez la fiche secteur de la prise de courant. Laissez le radiateur refroidir pendant 20 minutes au moins.

2. Nettoyez les orifices d’entrée et de sortie de l’air du tur-

boventilateur à l’aide d’un aspirateur afin de retirer la poussière du moteur et de l’élément de chauffage.

3. Nettoyez le radiateur à l’extérieur à l’aide d’un chiffon

doux et sec. Ne pas utiliser d’eau, de cire, de produit lus- trant et autre nettoyant chimique.

4. Remettez le radiateur en service comme décrit dans le «

mode d’emploi ». Elimination Ce symbole apposé sur le produit ou son embal- lage indique que ce produit ne doit pas être jeté au titre des ordures ménagères normales, mais doit être remis à un centre de collecte pour le recyclage des appareils électriques et électroniques. En contribuant à une élimination correcte de ce produit, vous protégez l'environnement et la santé d'autrui. L'envi- ronnement et la santé sont mis en danger par une élimina- tion incorrecte du produit. Pour toutes informations complémentaires concernant le recyclage de ce produit, adressez-vous à votre municipali- té, votre service des ordures ou au magasin où vous avez acheté le produit. Cette consigne n'est valable que pour les États membres de l'UE. CONDITION D'ACHAT L’acheteur assume la responsabilité d’utiliser et d’entrete- nir correctement ce produit KAZ, conformément au pré- sent mode d’emploi. L’acheteur et l’utilisateur doivent eux- mêmes estimer quand et pendant combien de temps ils souhaitent utiliser ce produit KAZ. ATTENTION ! EN CAS DE PROBLEMES AVEC CE PRODUIT

CORPORELS ET MATERIELS. Sous réserve de modifications techniques.ITALIANO
