INSTRUKCJA OBSŁUGI HR41120E HONEYWELL

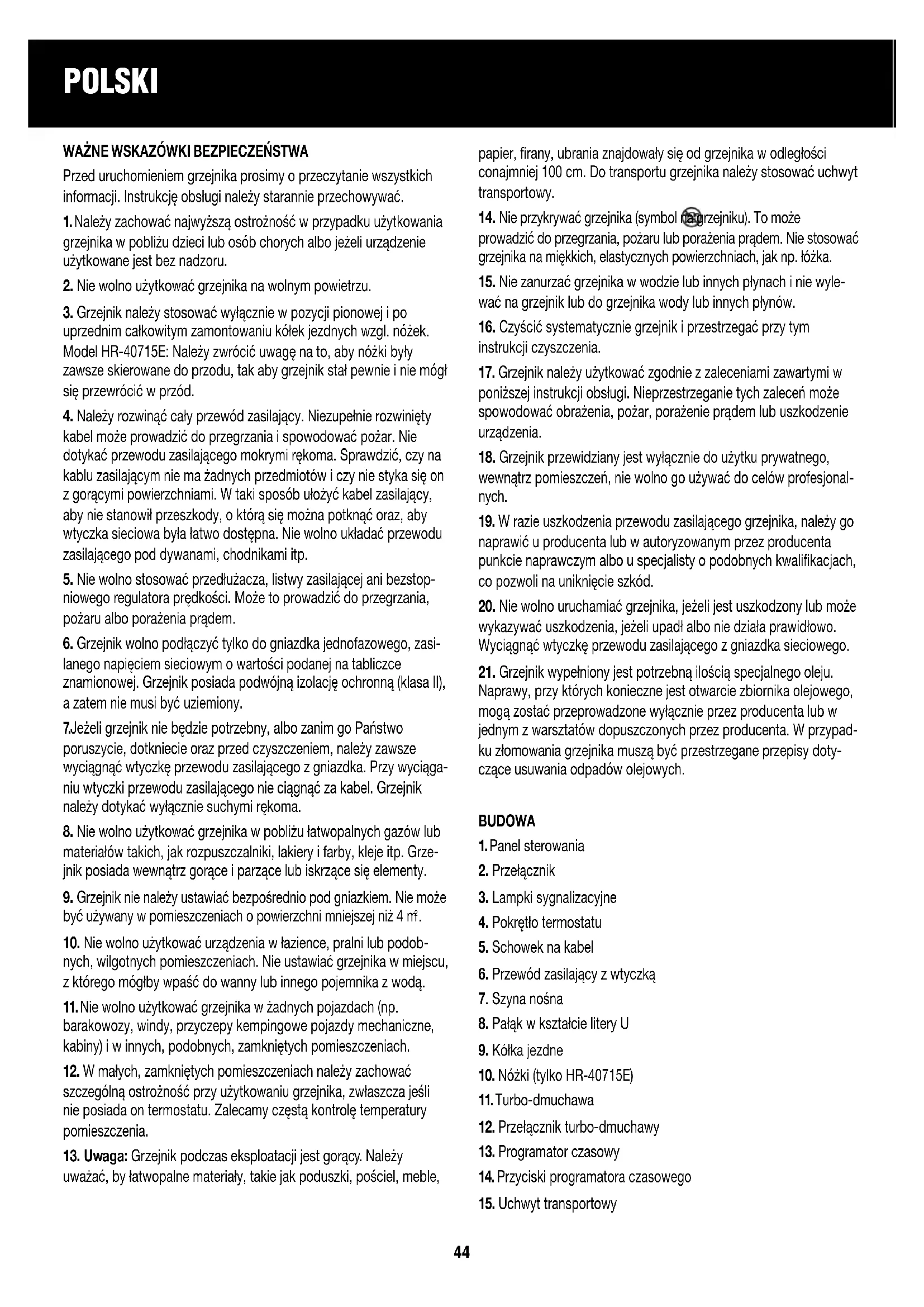

Przed uruchomieniem grzejnika prosimy o przeczytanie wszystkich informacji. Instrukcję obsługi należy starannie przechowywać.

1. Należy zachować najwyższą ostrożność w przypadku użytkowania grzejnika w pobliżu dzieci lub osób chorych albo jeżeli urządzenie użytkowane jest bez nadzoru.
2. Nie wolno użytkować grzejnika na wolnym powietrzu.
3. Grzejnik należy stosować wyłącznie w pozycji pionowej i po uprzednim całkowitym zamontowaniu kółek jezdnych wzgl. nóżek. Model HR-40715E: Należy zwrócić uwagę na to, aby nóżki były zawsze skierowane do przodu, tak aby grzejnik stał pewnie i nie mógł się przewrócić w przód.
4. Należy rozwinąć cały przewód zasilający. Niezupełnie rozwinięty kabel może prowadzić do przegrzania i spowodować pożar. Nie dotykać przewodu zasilającego mokrymi rękoma. Sprawdzić, czy na kablu zasilającym nie ma żadnych przedmiotów i czy nie styka się on z gorącymi powierzchniami. W taki sposób ułożyć kabel zasilający, aby nie stanowił przeszkody, o którą się można potknąć oraz, aby wtyczka sieciowa była łatwo dostępna. Nie wolno układać przewodu zasilającego pod dywanami, chodnikami itp.
5. Nie wolno stosować przedłużacza, listwy zasilającej ani bezstopniowego regulatora prędkości. Może to prowadzić do przegrzania, pożaru albo porażenia prądem.
6. Grzejnik wolno podłączyć tylko do gniazdka jednofazowego, zasi-lanego napięciem sieciowym o wartości podanej na tabliczce znamionowej. Grzejnik posiada podwójną izolację ochronną (klasa II), a zatem nie musi być uziemiony.
7. Jeżeli grzejnik nie będzie potrzebny, albo zanim go Państwo poruszycie, dotkniecie oraz przed czyszczeniem, należy zawsze wyciągnąć wtyczkę przewodu zasilającego z gniazdka. Przy wyciąganiu wtyczki przewodu zasilającego nie ciągnąć za kabel. Grzejnik należy dotykać wyłącznie suchymi rękoma.
8. Nie wolno użytkować grzejnika w pobliżu łatwopalnych gazów lub materiałów takich, jak rozpuszczalniki, lakiery i farby, kleje itp. Grzejnik posiada wewnątrz gorące i parzące lub iskrzące się elementy.
9. Grzejnik nie należy ustawiać bezpośrednio pod gniazkiem. Nie może być używany w pomieszczeniach o powierzchni mniejszej niż 4 m².
10. Nie wolno użytkować urządzenia w łazienice, pralni lub podobnych, wilgotnych pomieszczeniach. Nie ustawiać grzejnika w miejscu, z którego mógłby wpaść do wanny lub innego pojemnika z woda.
11. Nie wolno użytkować grzejnika w żadnych pojazdach (np. barakowozy, windy, przyczepy kempingowe pojazdy mechaniczne, kabiny) i w innych, podobnych, zamkniętych pomieszczeniach.
12. W małych, zamkniętych pomieszczeniach należy zachować szczególnie ostrożność przy użytkowaniu grzejnika, zwłaszcza jeśli nie posiada on termostatu. Zalecamy częstą kontrolę temperatury pomieszczenia.
13. Uwaga: Grzejnik podczas eksploatacji jest gorący. Należy uważać, by łatwopalne materiały, takie jak poduszki, pościel, meble,

papier, firany, ubrania znajdowały się od grzejnika w odległości conajmniej 100 cm. Do transportu grzejnika należy stosować uchwyt transportowy.

1. Nie przykrywać grzejnika (symbol nagrzejniku). To może prowadzić do przegrzania, pożaru lub porażenia prądem. Nie stosować grzejnika na miękkich, elastycznych powierzchniach, jak np. łóżka.
2. Nie zanurzać grzejnika w wodzie lub innych płynach i nie wylewać na grzejnik lub do grzejnika wody lub innych płynów.
3. Czyścić systematycznie grzejnik i przestrzegać przy tym instrukcji czyszczenia.
4. Grzejnik należy użytkować zgodnie z zaleceniami zawartymi w poniższej instrukcji obsługi. Nieprzestrzeganie tych zaleceń może spowodować obrażenia, pożar, porażenie prądem lub uszkodzenie urządzenia.
5. Grzejnik przewidziany jest wyłącznie do użytku prywatnego, wewnątrz pomieszczeń, nie wolno go używać do celów profesjonalnych.
6. W razie uszkodzenia przewodu zasilającego grzejnika, należy go naprawić u producenta lub w autoryzowanym przez producenta punkcie naprawczym albo u specjalisty o podobnych kwalifikacjach, co pozwoli na uniknięcie szkód.
7. Nie wolno uruchamiać grzejnika, jeżeli jest uszkodzony lub może wykazywać uszkodzenia, jeżeli upadł albo nie działa prawidłowo. Wyciągnąć wtyczkę przewodu zasilającego z gniazdka sieciowego.
8. Grzejnik wypełniony jest potrzebną ilością specjalnego oleju. Naprawy, przy których konieczne jest otwarcie zbiornika olejowego, mogą zostać przeprowadzone wyłącznie przez producenta lub w jednym z warsztatów dopuszczonych przez producenta. W przypadku złomowania grzejnika muszą być przestrzegane przepisy dotyczące usuwania odpadów olejowych.

BUDOWA

1. Panel sterowania
2. Przełącznik
3. Lampki sygnalizacyjne
4. Pokrętło termostatu
5. Schowek na kabel
6. Przewód zasilający z wtyczką
7. Szyna nośna
8. Pałąk w kształcie litery U
9. Kółka jezdne
10. Nóżki (tylko HR-40715E)
11. Turbo-dmuchawa
12. Przełącznik turbo-dmuchawy
13. Programator czasowy
14. Przyciski programatora czasowego
15. Uchwyt transportowy

PIERWSZE URUCHOMIENIE

1. Przed uruchomieniem grzejnika należy przeczytać wszystkie zalecenia.
2. Proszę wypakować grzejnik, cały osprzęt i przewód zasilający, usunąć wszystkie materiały opakowania i utylizować je w sposób przyjazny dla środowiska naturalnego.
3. Kółka jezdne (9) wzgl. nóżki (10) zamontować zgodnie z pkt. „Montaż kółek jezdnych i nóżek “.
4. Aby usunąć specyficzny zapach pojawiający się podczas pierwszego uruchomienia, proszę przez 2 godziny eksploatować grzejnik z maksymalną mocą.
5. Normalnym jest, że grzejnik podczas pierwszego uruchomienia wytwarza dźwięki.

MONTAŻ KÓŁEK JEZDNYCH I NÓŻEK (Fig. 1)

1. Proszę postawić grzejnik do góry nogami. Urządzenie znajduje się wtedy w pozycji do góry nogami, jeżeli panel sterujący (1) znajduje się na dole.
2. Kółka jezdne (9) mocno wcisnąć na kołki szyn nośnych (7). Usłyszycie Państwo dźwięk „klik”.
3. Szyny nośne z zamontowanymi kółkami jezdnymi osadzić na obu zewnętrznych zebrach. Z pałąka w kształcie litery U (8) zdjąć śrubę motylkową. Pałąk w kształcie litery U zahaczyć końcem z haczykiem w szynę nośną, pałąk stroną gwintowaną wprowadzić pomiędzy zebra i przesunąć stronę gwintowaną przez drugi otwór w szynie nośnej. Obie szyny nośne przykręcić mocno śrubą motylkową do grzejnika.
4. Proszę sprawdzić, czy szyny nośne zostały bezpiecznie zamocowane na grzejniku i czy nie mogą się poluzować.
5. Proszę postawić grzejnik wprost na kółkach jezdnych.

Tylko HR-40715E (Fig. 2)

1. Grzejnik ten ma po dwa kółka jezdne (9) i dwie nóżki (10). Oba kółka jezdne mocno wcisnąć na kołki jednej szyny nośnej a obie nóżki na drugą szynę.

7.Szynę nośną z nóżkami (10) osadzić z przodu na obu zewnętrznych (przednich) żebrach, a szynę nośną z kółkami jezdnymi (9) na obu tylnich żebrach. Należy zwrócić uwagę na to, aby nóżki zawsze były skierowane do przodu, tak, aby grzejnik stał pewnie i nie mógł się przewrócić w przód. Szynę nośną umocować tak, jak opisano w pkt. „Montaż kółek jezdnych i nóżek“, nr 3 – 5.

INSTRUKCJA OBSŁUGI

1. Grzejnik należy ustawiać wyłącznie na twardej, równej powierzchni, na której grzejnik nie może się przewrócić albo spaść lub zostać przewrócony. W przypadku modelu HZ-40715E należy zwrócić szczególną uwagę na to, aby nóżki (10) były skierowane do przodu.

2. Proszę sprawdzić, czy przełączniki (2) ustawione są w pozycji „0”, tak, aby grzejnik był wyłączony. Wtyczkę przewodu sieciowego włożyć do gniazdka. Nie dotykać przewodu sieciowego mokrymi rękoma.

3. Proszę się upewnić, czy grzejnik nie jest przykryty.
4. Używając przełączników (2) należy ustawić grzejnik w jednym z trzech stopni nastawienia:

Stopnie mocy w watach:

Model stopień I stopień II stopień I + II
HR-40715E 600 900 1500
HR-40920E 800 1200 2000
HR-40920TE 800 1200 2000
HR-40920FE	800	1200	2000 + 500 W turbo
HR-41120E 800 1200 2000
HR-41125E 1000	1500 2500

1. Pokrętło termostatu (4) przekręcić zgodnie z ruchem wskazówek zegara na najwyższą pozycję. Lampki sygnalizacyjne (3) włączonych przełączników zapalają się.
2. Jeżeli osiągnięta zostanie żądana temperatura pomieszczenia przekręcić pokrętło termostatu (4) przeciwnie do ruchu wskazówek zegara, aż usłyszycie Państwo kliknięcie.
3. Teraz ponownie przekręcić pokrętem termostatu (4) zgodnie z ruchem wskazówek zegara. Grzejnik będzie się teraz włączać i wyłącać automatycznie i będzie utrzymywał żądaną temperaturę pomieszczenia.
4. Im dalej będziecie Państwo przekręcać pokrętło termostatu w kierunku zgodnym z ruchem wskazówek zegara, tym wyższa będzie temperatura pomieszczenia.
5. Zanim dotkniecie Państwo grzejnik, poruszycie go lub też będziecie go czyścić, należy wyłączyć grzejnik przy pomocy przełączników (2) i ustawić pokrętło termostatu (4) na najniższej pozycji. Proszę wyjąć wtyczkę przewodu zasilania sieciowego z gniazdka i odczekać przynajmniej 20 minut, tak aby grzejnik mógł się ochłodzić. Grzejnik transportować wyłącznie przy pomocy uchwytów transportowych (15).

Programator czasowy (tylko model HR-40920TE)

1. Czas rzeczywisty nastawić na trójkącie wskaźnika czasu.
2. Programowanie czasu pracy grzejnika polega na przesunięciu do wewnątrz wymaganej ilości, umieszczonych na obwodzie krążka małych szarych klawiszy (14). Każdy klawisz odpowiada czasowi pracy wynoszącemu 15 minut. Wskazówka: Fabrycznie wszystkie klawisze przesunięte zostały do wewnątrz.
3. Grzejnik załącza się i wyłącza automatycznie w okresach wybranych poprzez ustawienie szarych klawiszy do wewnątrz. Wybrane okresy załączania i wyłączania mogą zostać zmienione

POLSKI

poprzez przesunięcie szarych klawiszy do pozycji wyjściowej i wprowadzenie nowych czasów pracy.

1. Jeżeli chcecie używać Państwo grzejnik w trybie ręcznym, bez programatora czasowego, to wszystkie szare klawisze muszą zostać przesunięte do wewnątrz.

Turbo-dmuchawa (tylko model HR-40920FE)

Turbo-dmuchawę (11) możecie Państwo używać indywidualnie, albo wraz z grzejnikiem. Turbo-dmuchawa pracuje z mocą 500 Wat. Sto- sując turbo-dmuchawę szybciej osiągniecie Państwo wymaganą temperaturę pomieszczenia.

Turbo-dmuchawa używana indywidualnie

1. Przełącznik turbo-dmuchawy (12) ustawić w pozycji I, a przełącznik grzejnika (2) ustawić na pozycji 0.
   2.Turbo-dmuchawa zasysa z przodu chłodne powietrze i wypuszcza do pomieszczenia gorące powietrze wzdłuż boku grzejnika.
2. Wymaganą temperaturę pomieszczenia ustawić pokrętem termostatu (4) tak, jak opisane zostało to w „Instrukcji obsługi”. Teraz ciepło oddawane jest tylko przez turbo-dmuchawę.

Grzejnik i turbo-dmuchawa

1. Grzejnik uruchomić tak, jak zostało to opisane w Instrukcji obsługi.
2. Przełącznik turbo-dmuchawy (11) ustawić w pozycji I.
3. Ciepło wydzielane będzie teraz zarówno przez grzejnik, jak i przez turbo-dmuchawę.
4. Zalecamy wyłączanie turbo-dmuchawy w chwili osiągnięcia wymaganej temperatury pomieszczenia.

Wskazówka: Proszę zwrócić uwagę na to, aby otwory wlotowy i wylotowy powietrza turbo-dmuchawy nie były zablokowane. Może to doprowadzić do przegrzania, pożaru lub porażenia prądem.

Zabezpieczenie przed przegrzaniem grzejnika

1. Grzejnik wyposażony został w zabezpieczenie przed przegrzaniem, które automatycznie wyłącza grzejnik, jeżeli temperatura w grzejniku przekracza normalną temperaturę pracy. To zabezpieczenie dotyczy wyłącznie grzejnika i nie wywiera wpływu na regulację temperatury pomieszczenia.
2. Jeżeli aktywowane zostało zabezpieczenie przed przegrzaniem, to grzejnik nie pracuje.
3. Proszę poprzez naciśnięcie ustawić wszystkie przełączniki na 0, pokrętło termostatu (4) przekręcić na najniższą pozycję i wyjąć wtyczkę przewodu zasilania z gniazdka.
4. Teraz należy odczekać przynajmniej 20 minut, tak aby grzejnik się ochłodził.

5. Należy usunąć przyczynę, która spowodowała wadliwą pracę grzejnika lub jego przegrzanie lub też przy pomocy odkurzacza oczyścić otwory.

6. Następnie należy ponownie uruchomić grzejnik zgodnie z opisem w „Instrukcji obsługi”.

CZYSZCZENIE, KONSERWACJA, UTYLIZACJA

Zalecamy regularne czyszczenie grzejnika. Aby nie ograniczyć funkcji grzejnika, prosimy o przestrzeganie zaleceń i wskazówek dotyczących czyszczenia i konserwacji.

Czyszczenie

1. Zanim rozpoczęcie Państwo czyszczenie należy wyłączyć grzejnik przy pomocy wszystkich przełączników i wyjąć wtyczkę przewodu zasilającego z gniazdka. Grzejnik musi ochłodzić się przynajmniej przez 20 minut.
2. Otwory wlotowe i wylotowe powietrza czyścić przy pomocy odkurzacza tak, aby usunąć kurz z silnika i elementu grzewczego.
3. Z zewnątrz grzejnik należy czyścić miękką, suchą szmatką. Nie stosować wody, wosku, politury lub innych chemicznych środków czyszczących.
4. Następnie proszę uruchomić grzejnik zgodnie z opisem w „Instrukcji obsługi”.

Utylizacja

Symbol ten umieszczony na produkcie lub jego opakowaniu informuje, że urządzenia nie można wyrzucać do śmieci, lecz należy je oddać do punktu zbiórki sprzętu

elektrycznego i elektronicznego.

Prawidłowo utylizując urządzenie wnosicie Państwo wkład w ochronę środowiska i zdrowia współobywateli. Nieprawidłowa utylizacja stanowi zagrożenie dla środowiska i zdrowia.

Dalsze informacje na temat recyklingu produktu można otrzymać w ratuszu miejskim, przedsiębiorstwie oczyszczania miasta lub w punkcie sprzedaży urządzenia.

Przepisy te obowiązują tylko w krajach członkowskich UE.

WARUNEK ZAKUPU

Nabywca produktu firmy KAZ przejmuje na siebie, jako warunek kupna, odpowiedzialność za prawidłowe użytkowanie i konserwację nabytego urządzenia zgodnie z treścią instrukcji obsługi. Nabywca lub użytkownik musi samodzielnie zdecydować, kiedy i jak długo będzie użytkować produkt firmy KAZ.

UWAGA: W RAZIE WYSTĄPIENIA PROBLEMÓW Z OPISYWANYM PRODUKTEM FIRMY KAZ NALEŻY STOSOWAĆ SIĘ DO WSKA-ZÓWEK PODANYCH W WARUNKACH GWARANCJI. NIE NALEŻY PODEJMOWAĆ PRÓB OTWIERANIA LUB SAMODZIELNEJ NAPRAWY URZĄDZENIA FIRMY KAZ, PONIEWAŻ POWODUJE TO UTRATĘ UPRAWNIEŃ GWARANCYJNYCH ORAZ GROZI WYPADKIEM LUB SZKODAMI MATERIALNYMI.

Zmiany techniczne zastrzeżone.
