HASZNÁLATI ÚTMUTATÓ LM 2147 CMDE JONSERED

Jótállást vállalni csak rendeltetésszerüen használatba vett gépekre tudunk. Kérj ü hogy a gép használatba vétele elött gondosan olvassa el a kezelési utasításokat.

A gyártó cég fenntartja a jogot arra, hogy a használati utasitásban megadott adatokon és technikai tulajdonságokon bármikor és elözetes bejelentés nélkül változtasson. Ez a kézikönyv, azért lett létrehozva, hogy segítségre legyen a különböző formájú és felszerelésű elektromos fűnyíró gépeknél.

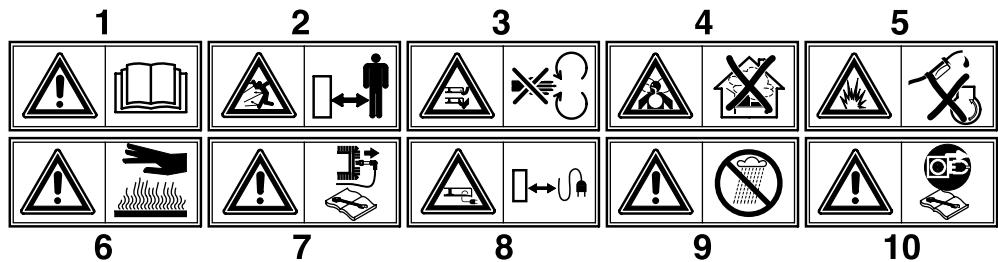

Figyelem! Elolvasni az utasìtàsokat a hasznàlat elott.

A veszélyes területen ne tartózkodjanak idegenek!

Figyelem, veszèly: kezek ès làbak megsebzèse

Robbanàsveszèly! Ne hajtani vègre az uzemanyag toltèst amikor a motor mukodèsben van.

Figyelem! Meleg felulet.

Figyelem! Kikapcsolni a motrot ès iiktatni a gyertyàt minden karbantartàsi muvelet elott. A veszélyes területen ne tartózkodjanak idegenek!

Figyelem! Óvni az esőtől és a nedvességtől.

Elektromos kábelt a pengétől távoltartan

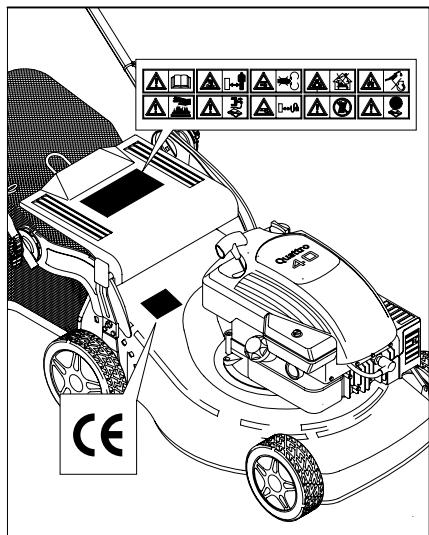

MAGYAR - 1 Epito Tipus Termék kód Módosítási mutató Széria szám Típus Motor jellemzői Sùly Hangerőszint

A gyalogos operàtor àltal vezèrelt forgòkèses fűnyírògèp biztonsàgos hasznàlata FONTOS: Vigyàzat, a gèp vàgòszerkezete kèpes a vègtagok amputàlàsàra ès kisebb tàrgyak levegőbe vetèsère. Az alàbbi biztonsàgi előíràsok elhanyagolàsa súlyos vagy akàr halàlos sèrülèst is okozhat. I.Gyakorlati utasìtàsok Olvassa el gondosan a hasznàlati utasítàst. Tanulmànyozza a vezèrlőgombokat ès a berendezès megfelelő hasznàlatàt. A fűnyìrò hasznàlatàt ne engedèlyezze gyermekeknek vagy olyan szemèlynek aki nem ismeri annak hasznàlatàt. Helyi előíràsok szabàlyozhatjàk a felhasznàlò èletkoràt. Soha ne nyìrja a füvet màs szemèlyek, különösen gyerekek vagy hàziàllatok közelèben. Tartsa fi gyelemben, hogy a berendezès felhasznàlòja felelős az esetleges, màs szemèlyekben vagy vagyontàrgyakban okozott kàrèrt.

Fűnyìràs közben viseljen zàrt, vastag cipőt ès hosszùnadràgot. Ne hasznàlja a berendezèst mezìtlàb vagy nyitott szandàlban. Ellenőrizze alaposan a terepet a berendezès hasznàlata előtt ès tàvolìtson el minden olyan tàrgyat (pl. nagyobb kavicsok) amit a gèp levegőbe vethet. FIGYELEM- A benzin fokozattan gyùlèkony anyag. - Tartsa az üzemanyagot erre megfelelő, biztonsàgos tartàlyban. - Csak a szabadban töltse fel az üzemanyagtartàlyt ès ne dohànyozon e művelet vègzèse közben! - Az üzemanyagot a motor beindìtàsa előtt töltse be. A motor működèse közben ès forrò motor esetèn tilos az tanksapkàt lecsavarni vagy benzint hozzàtölteni! - Ha az üzemanyag kifolyt, ne kisèrelje meg a motor beindìtàsàt, tàvolodjon el a berendezèssel a benzintòcsàtòl ès amìg a benzingőz el nem pàrolog kerüljön minden olyan tevèkenysèget amely annak begyulladàsàt okozhatja. - Csavarja vissza a tanksapkàt ès a benzinkanna kupakjàt. Cserèlje ki a hibàs kipufogòdobot. Hasznàlat előtt nèzze àt a berendezèst, ellenőrizze hogy a kèsek, a kèsek csapszegei ès a kèsrögzìtő szerkezet ne legyenek kopottak vagy hibàsak. A kopott vagy hibàs kèseket ès csavarokat helyettesìtse garnitùrànkènt hogy a gèp egyensùlyban maradjon. Többkèses vàltozat esetèn vegye fi gyelembe, hogy egy kès elforgatàsa elfordìthatja a többi kèst is.

Ne üzemeltesse a motort zàrt helyen, ahol a veszèlyes szènmonoxid gàz felgyűlhet. Csak nappali fènynèl, vagy megfelelő mestersèges megvilàgìtàs esetèn hasznàlja a berendezèst. Kerülje, ha lehetsèges, a berendezès hasznàlatàt nedves fű esetèn. Ha lejtős talajon dolgozik, győződjön meg mindìg arròl, hogy biztonsàgosan àll. A gèp hasznàlata közben lassan haladjon, ne fusson. Kerekes forgòkèses gèp hasznàlata esetèn fűnyìràs közben kövesse a lejtő oldalàt, ne menjen hegynek fel ès le. Legyen különösen òvatos mikor lejtőn vàlt irànyt. Ne hasznàlja a gèpet tùl meredek lejtőkön. Legyen nagyon òvatos miközben a gèpet maga felè fordìtja vagy hùzza Állìtsa le a kèst ha a fűnyìròt el kell dönteni a szàllìtàshoz, ha a fűtől különböző felületen kell àthaladnia ès miközben a lenyìrandò fűterületre vagy onnan elszàllìtja. Sose hasznàlja a fűnyìròt hiànyos vèdőràccsal vagy ha a biztonsàgi berendezèsek, pl. a terelőlapok ès/ vagy a fűgyűlytők nincsenek a helyükön. Ne vàltoztasson a motorbeàllìtàson ès ne gyorsìtsa tùl a motort. A motor tùlzott sebessègen valò működtetèse fokozza a szemèlyi sèrülès veszèlyèt. A a motor beindìtàsa előtt iktassa ki a kèseket ès a kuplungot. Indìtsa el a gèpet vagy kapcsolja be a motort az utasìtàsoknak megfelelően, làbait a kèsektől biztonsàgos tàvolsàgra tartva. Ne döntse el a fűnyìròt miközben a gèpet beindìtja vagy a motort bekapcsolja, kivève ha a fűnyìròt el kell dönteni a beindìtàshoz. Ebben az esetben is csak annyira döntse el, amennyire feltètlen szüksèges, ès csak a magàtòl tàvol eső rèszt emelje fel. Ha a fűkiszòrò terelőlap előtt àll, ne kapcsolja be a gèpet. Ne rakja vègtagjait a forgò rèszek közelèbe ès azok alà. Tartsa mindìg tisztàn a kiszòrònyìlàst! A motor működèse közben ne emelje fel ès ne hordozza a fűnyìròt! Állìtsa le a motort ès kapcsolja le a gyùjtògyertya vezetèket : - a rögzìtők vagy a fűkiszòrò kitisztìtàsa előtt; - mielőtt àtnèznè, tisztìtanà vagy dolgozna a fűnyìròn; - idegen tàrgyal valò ütközès utàn. Vizsgàlja meg a fűnyìròt, hogy nem sèrült-e meg ès javìtatsa meg az esetleges hibàt mielőtt ùjra hasznàlnà. - ha a fűnyìrò szokatlanul rezeg (ellenőrizze azonal). Állìtsa le a berendezèst: - valahànyszor magàra hagyja a fűnyìròt; - mielőtt üzemanyagot töltene be. A motor kikapcsolàsàhoz vegye le a gàzt, ès ha a gèp elzàrò szeleppel van ellàtva zàrja el a benzint a fűnyìràs vègeztèvel. Haladjon lassan mikor vezető ülèssel elàtott gèpet hasznàl.

IV. Karbantartàs ès tàrolàs

Hùzza szorosra az összes csapszeget, csavaranyàt ès csavart, hogy biztosìtsa a berendezès biztonsàgos hasznàlatàt. Ne tàrolja a berendezèst teli tankkal olyan èpületben ahol a benzingőz nyìlt lànggal vagy szikràkkal èrintkezèsbe lèphet. Hagyja a berendezèst kihűlni mielőt zàrt helyre elraknà. A tűzveszèly csökkentèse èrdekèben tisztìtsa meg a motort, a kipufogòdobot, az akkumulàtort ès a üzemanyag tàrolòhelyet a fűtől, a falevelektől ès a felesleges kenőanyagtòl. Ellenőrizze gyakran a fűgyűjtő kopàsàt ès elhasznàlòdàsàt. Cserèlje ki a megkopott vagy sèrült rèszeket biztonsàga èrdekèben. Ha az üzemanyagtartàlyt ki kell ürìteni, a szabadban vègezze ezt a műveletet! MAGYAR - 2 NOMENKLATURA

Felső markolat Dúsító szivattyú Felső markolat rögzítő csavar és anya Szàk Olajbetölto dugó Olajleeresztő dugó Váz Vágási magasságot szábalyozó kar Gyujtógyertya Benzintartály dugó Indítókar

Terelőlemez Gázkar Biztonsági kar Reduktor csoport Elektromos indítókulcs Az előrehaladás sebességszabályzóka Kuplung markolat FŰGYŰJTŐ ZSÁK / KOSÁR FELSZERELÉSE VÉDŐBORÍTÓ FELSZERELÉSE (ha már nem összeszerelt) KAR FELSZERELÉSE (Alsó) KAR FELSZERELÉSE (Felső)

MULCHING RUGÒ BEILLESZTÈSE (csak azoknál a modelleknél ahol tartozék) Ahhoz hogy a MULCHING szisztèmàval le lehessen nyirni a füvet (a fü beszedèse nèlkül) fel kell hùzni a zsiliptàblàt ès beilleszteni a dugòt a rugohoz hozzàkötve ahogy a kèpen làtszik. VÁGÁSI MAGASSÁG BEÁLLÍTÁSA

BIZTONSÁGI ELO^KÉSZÜLETEK

Csakis felszerelt fűgyűjtőkosárral vagy terelőlemezzel dolgozni. Fűgyűjtő levételénél és a vágási magasság beállitásánál motort leállitani Működő motornál kezet és lábat a váz szegélyétől és nyílásától távoltartani. Munka megkezdése előtt a gyepről minden idegen tárgyat eltávolítani. Munkaközben figyelni az esetleg ottmaradt tárgyakra. A motor beindítása alatt az operátor ne emelje fel a funyírógépet, hanem ha szükséges, döntse meg úgy,hogy a kés a vele ellentétes irányban legyen. MAGYAR - 3 Járó motornál feltétlenül elkerülendő a kezeknek és lábaknak a váz alá vagy a kifúvó nyíláshoz való közelítése.

MOTOR ELŐKÉSZITÉSE (JI ábra) A motor előkészítéséhez a motor gyártójának használati utasitását kell figyelembe venni. Figyelem: Használat elõtt olajat tölteni a motorba (0,6 l).. MOTOR BEINDITÁSA (JII ábra) A motor előkészítése után a beindítás a következőképpen történik: a) choke-rendszerű motornál: gázkarral ellátott motoroknál, hideg motor esetében, a gázkart (13) START helyzetbe állítani b) Féket (14) meghúzni, előkészíteni a motrot az indításra, az emeltyűt a fogantyúhoz nyomni ès igy tartani az gèp indítása és hasznáta alatt; ez mûködteti a motorfèket. c) primer-rendszerű motornál: a karburátoron lévő sűritő pumpát (2) 3-4-szer megnyomni; gázkarral ellátott motoroknál a gázkart (13) MAX helyzetbe állitani. Esetleges további felvilágosítások a motor használati utasításában találhatók. ELEKTROMOS INDITÁS : (A motor stop- fogantyúját tartva (14)). Beilleszteni a csatlakozó dugót (G) a gépen található csatlakozó aljzatba (H). A slusszkulcsot (16)

VIGYÁZAT! A motor beindításakor a kés is forogni kezd. Muködés közben a fogantyút (14) lenyomva tartani; annak elengedésekor a motor leáll. TNYIRÁS A fűnyírás elvégzéséhez a gépet kézzel tolni, vagy az automatikus előremenetet bekapcsolni. Automatikus eloremenet bekapcsolása (Fig.JIII): kuplungfogantyút (17 - 18) felemelni és nyomva tartani. VIGYÁZAT: bekapcsolás csak járó motornál. Előrehaladás automatikus kikapcsolása: kuplungfogantyút elengedni. d) Motort beindítani: KÉZI INDITÁS: (A motor stop- fogantyúját tartva (14)). Az idító fogantyút megmarkolva (11) a kötelet különösebb erőkifejtés nélkül addig húzni, míg a kompresszió által előidézett ellenállás érezhetővé nem válik, majd visszaengedése után erélyesen megrántani. UPLUNG KÁBEL BEÁLLÍTÁSA (csak önműködő változatoknál) Fontos: ha a kuplungfogantyú megnyomásakor a kapcsolás nem jön létre akkor a kuplungkábelt be kell szabályozni a (P) rugónak az (R) lemezen található következő lukába, vagy a kuplungfogantyú allati lemezkén lévo^ "S". KARBANTARTÁS Figyelem! Kikapcsolni a motrot ès kiiktatni a gyertyàt minden karbantartàsi muvelet elott 4 ütemu^ robbanómotoroknál az olajszintet rendszeresen ellenorizni. Ha szükséges, olajat utánatölteni, vagy cserélni. További felvilágosítások a motor használati utasításában. Ido^nkint elleno^rizni, hogy a csavarok és anyák kello^en meg legyenek huzva. Fu^nyírás után a gépet alul-felül alaposan megtisztitani. Megakadálvozni a váz alatti fu^lerakodást. Ügyelni a füstkipufogó hangtompítójara....mert forró Pengét gyakran elleno^rizni: akkor nyir jól, ha alaposan meg van fenve és ki van egyensúlyozva. Gyakran elleno^rizni a kést az esetleges károsodás megállapitása vègett. Minden esetre ajánlatos az évszak végeztével a fu^n yírógépet egy szervíz állomáson elleno^r iztetni, különösen ha a penge akadályokba ütközve ero^ s utéseket kapott. Altest tisztìtàs Amikor ez tortènik a gèp le kell legyen àllìtva ès ki kell egyen kapcsolva. - Osszekapcsolni a kapcsolàst (22) az altestre a vìzcsaphoz vìztàplàlàs. Kinyitani a vìzcsapot. - Beindìtani a motrot ( a pengèk forgàsban vannak) ès ukodtetni egy pàr percig. - Amikor megtortènt a tisztìtàs: kikapcsolni a motrot, elzarni a vìzcsapot, kivenni a csovet az altest kapcsolàsbòl. MAGYAR - 4 KÉS A penge (23) leszereléséhez kicsavarni a (24) csavart Ellenorizni: pengetartó (25), dörzsalátét (26), csap (27), alátétlemezek (28). Ha sérültek, kicserélni. Fölszereléskor ügyelni hogy a csap (27) a motortengelyen lévo^ furatában legyen és a penge a vágóélével a motor forgási irányában legyen felszerelve. A penge csavarját (24) 5,34 Kpm (52,4 Nm) forgatónyomatékkal kell befogni.

ELEKTROMOS INDITÓ KIT

Az elso^ beindítás elo^tt ajánlatos 2-3 óráig feltölteni. Ha az indítás alatt gyengének bizonyul, 24 óráig tölteni. Indításonkint legföljebb 5 másodpercig próbálkozni.

FIGYELEM Az akkumulàtor helyes karbantartàsa èrdekèben (29), fõkèppen amikor hosszabb ideig nem üzemeltetjük, a feltöltèsnèl nem szüksèges kivenni ezt a vèdõtòkbòl, hanem a következõ lèpèsek szerint kell eljàrni:

1. Levenni a 30- es kontaktust.

2. Az akkumulàtort ûvös ès szàraz helyen tàrolni

3. Feltölteni az akkumulàtort a hasznàlat elõtt 24-36 oràn

keresztül környezeti hõmèrsèkletben.

4. Visszatenni a 30.-es kontaktust a hasznàlat elõtt.

A törvènyrendelkezèsek szerint a hasznàlt akkumulàtort az engedèlyezett gyûjtõközpontoknak vagy az eladònak kell àtadni. Jótállás és jótállási irányelvek Ha bármelyik alkatrész gyártási hiba miatt hibásnak bizonyul a vásárlástól számított két éven belül, akkor az Husqvarna kerti cikkekkel foglalkozó részlege a szakszervizein keresztül a vevòk számára díjmentes javítást vagy cserét biztosít: a) A hibabejelentés közvetlenül a megbízott szervizközponton keresztül történik. b)A vevò fel tudja mutatni a vételi elismervényt. c) A hiba nem rendellenes használatból, hanyagságból vagy hibás beállításból fakad. d)A hiba nem elfogadható mértékû kopásból vagy elnyíródásból ered. e) A berendezést a Husqvarna Outdoor Products által felhatalmazott személyen kívül más nem szervizelte, nem javította, nem szedte darabjaira ill. nem bolygatta. f) A gép nem szolgált bérbeadási célokat. g)A berendezés az eredeti vásárló tulajdonát képezi. h) A berendezést nem használták kereskedelmi célokra. Ez a jótállás kiegészítésként szolgál, és semmiképp nem csökkenti a vevòk törvényszerû jogait. A jótállás nem fedezi az alább felsoroltakból eredò meghibásodást, és éppen ezért fontos, hogy a gép kezelòje a Kezelési útmutatóban leírtakat alaposan áttanulmányozza, és megértse a fûnyírógép mûködésének módját és karbantartásának mikéntjét. MAGYAR - 5 A jótállás nem tér ki az alábbiakra: - Elkopott és megrongálódott kések cseréje. - Eredeti hibabejelentésnek elmulasztásából fakadó meghibásodás. - Hirtelen ütésbòl származó meghibásodások. - A Kezelési útmutatóban leírt utasítások és javaslatok figyelmen kívül hagyásából fakadó meghibásodások. - Bérbe adott fûnyírókat nem fedezi a jótállás. - Az alább felsorolt tartozékok kopásnak kitett alkatrészeknek minòsülnek, és élettartamuk a rendszeres karbantartáson és elöregedésen múlik, - ezért nem sorolhatók azon tételek közé, amelyekre elfogadható garanciaigény nyújtható be: kések, elektromos csatlakozókábel, szalag Figyelmeztetés! A Husqvarna Outdoor Products nem vállal semminemû felelòsséget a jótálláson belül az olyan jellegû meghibásodásért, amely részben vagy egészben, közvetlen vagy közvetett módon a nem a Husqvarna Outdoor Products által gyártott ill. jóváhagyott cserealkatrészekkel vagy kiegészítò tartozékokkal történò cserébòl vagy a berendezés bármely módon történò módosításából fakad. EC MEGFELELŐSÉGI TANÚSÍTVÁNY' Alulírott, Bengt Ahlund, Husqvarna Outdoor Products Italia Spa, Via Como 72, 23868 Valmadrera (LC). hogy a fűnyíró:Kategória.................................................................Benzinmotoros, kerekes, rotari rendszerű Gyártmány...............................................................Husqvarna Outdoor Products Megfelel a 2000/14/EEC direktívák specifikációinak Típus.............................................................................. A Változat.......................................................................... B Vágószélesség............................................................... C Garantált hangerőszint................................................... D Mért hangerőszint........................................................... E Akusztikai nyomásszint.................................................. F A kar vibrációja............................................................... G Vágóéltípus.............................................................Forgókéses Széria azonosítása..................................................Lásd a TermékminősÍtő Cédulát Termékmegfelelőség...............................................ANNEX VI Értesített testület.....................................................Nr. 0470 - NEMKO AS Gaustadalleen 30 - PO Box 73 Blindern 0314 OSLO - Norway Egyéb direktívák .....................................................98/37/EC, 93/68/EEC, 2002/88/EC, 2004/108/EC valamint az..............................................................EN836,EN ISO14982,EN1033,EN ISO 3744,EN ISO11201 Bengt Ahlund Műszaki igazgató Husqvarna Outdoor Product Italia S.p.A. Via Como 72 - 23868 Valmadrera (LC) 3/08/2006 MAGYAR - 6
